通讯设备用压边工装结构设计

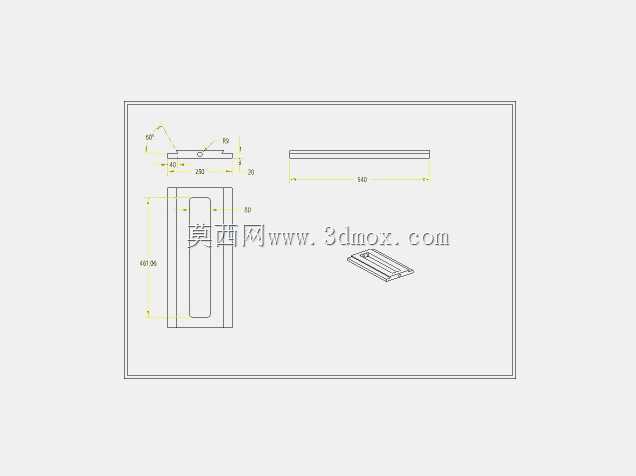

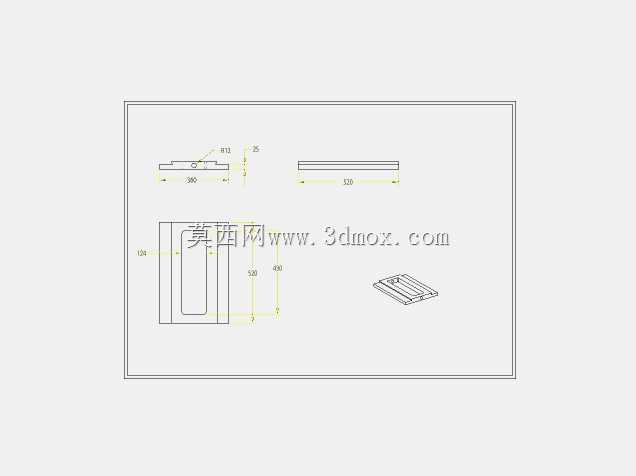

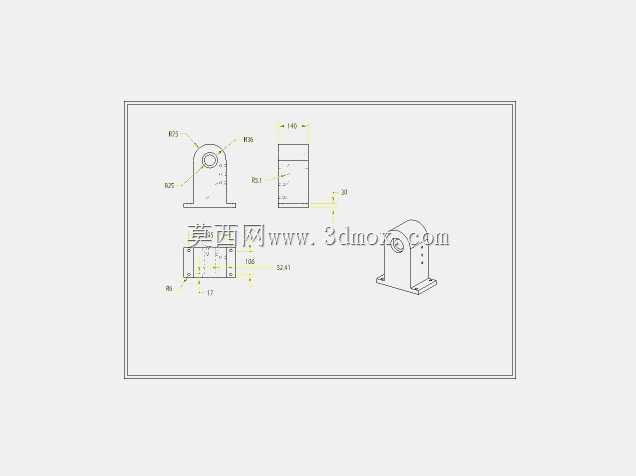

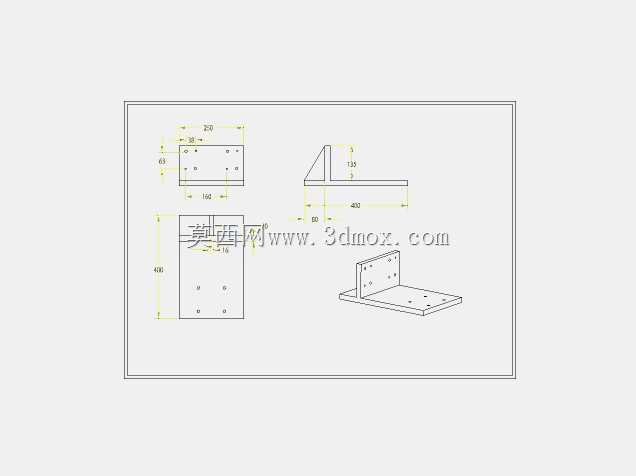

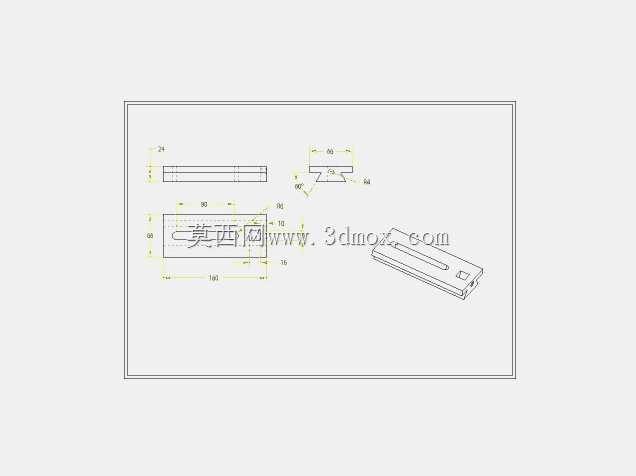

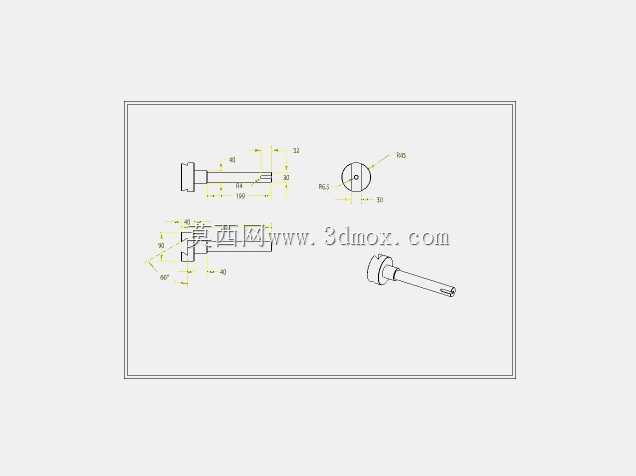

　　这套压边结构主要面向通讯类产品外壳的钣金压合工序，在通讯基站配套壳体、终端设备外罩的批量加工场景中应用较多，核心作用是完成薄金属板材边缘的折边压合，保证壳体拼接处的缝隙均匀度与结构连接强度，避免后续装配时出现边部翘曲、拼接错位的问题。从设计逻辑来看，整体结构优先考虑了加工时的定位基准一致性，压合工作面做了等宽的平直处理，对应板材压合位置的受力均匀性，不会出现局部压痕过深或者压合不到位的情况。图纸中标注的外形尺寸充分考虑了常规通讯壳体的加工幅面，横向长度适配常见的壁挂式通讯外罩边长，安装边界预留了足够的工装固定孔位，可直接适配现有冲压设备的工作台装夹尺寸，不需要额外做转接板改造。结构上拆分了固定压座与活动压条两个核心部分，

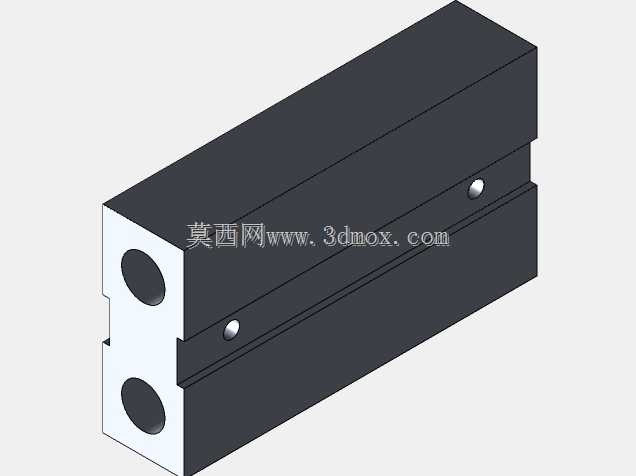

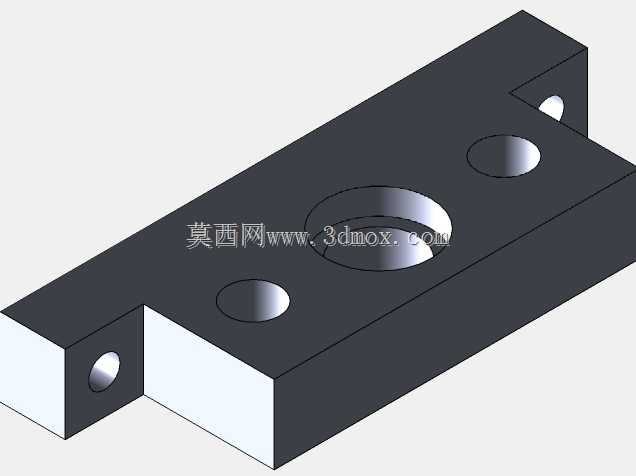

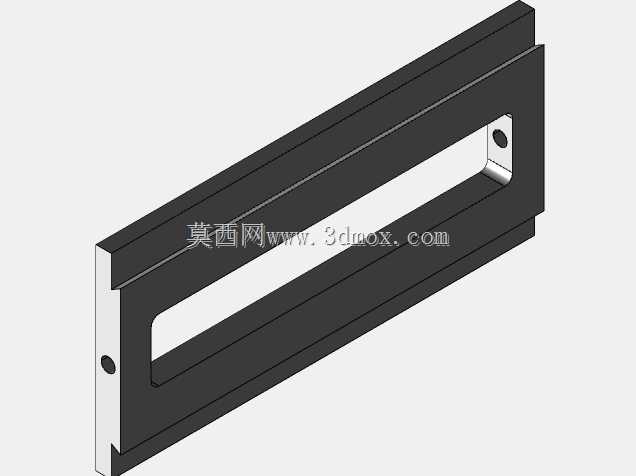

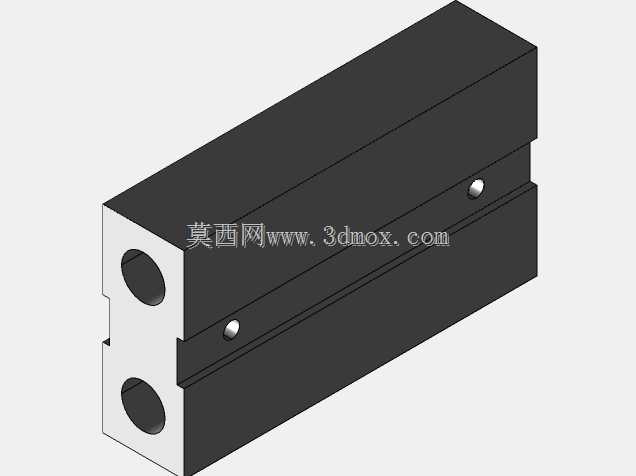

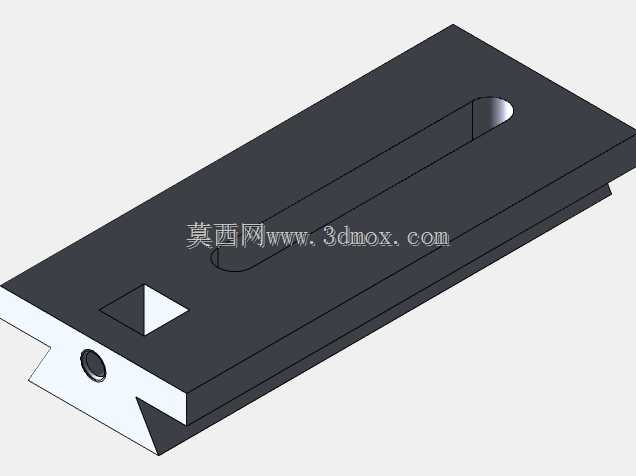

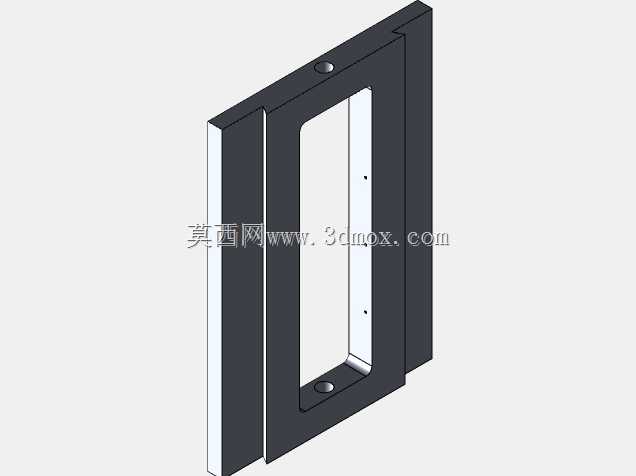

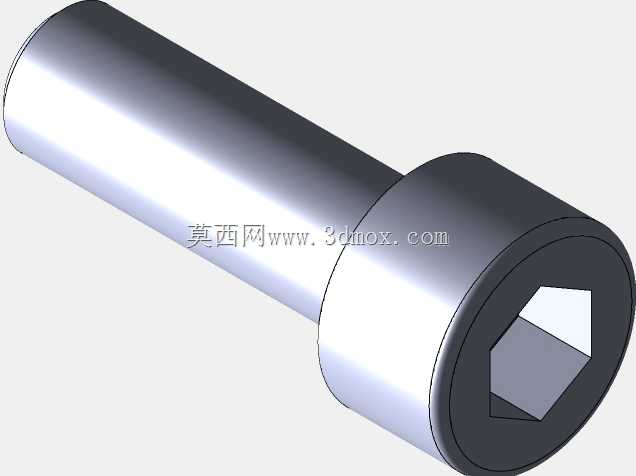

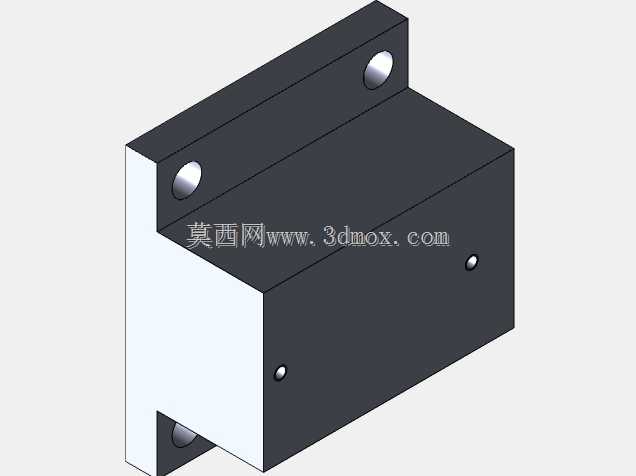

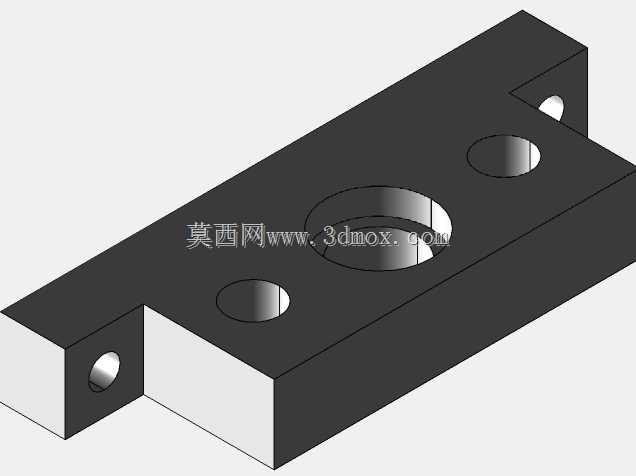

　　固定压座上设置了与板材外形匹配的定位凸台，作业时只需将待加工钣金件卡入定位凸台即可完成初定位，不需要反复调整位置找正，能有效减少单件加工的辅助时间。活动压条的行程做了限位设计，压合下行的极限位置刚好匹配板材折边的设计厚度，不会因为压力机行程过深压伤板材表面，也不会因为行程不足导致压合边松动。从实际使用场景出发，这套结构还考虑了不同厚度板材的适配性，压合工作面做了圆角过渡处理，针对0.8mm到1.5mm厚度的冷轧钢板、镀锌板都能完成稳定压合，压合后的边部弯折圆角一致，不会出现开裂或者褶皱的问题。安装时固定压座通过底部的沉头孔锁紧在设备工作台上，活动压条与压力机的滑块连接，同轴度公差控制在0.1mm以内，保证压合时整个工作面受力均匀，长时间批量作业也不会出现压边倾斜的问题。结构的边角位置都做了倒角处理，避免操作人员上下料时被锐边划伤，同时也减少了板材放置时与工装的磕碰划伤概率，保证加工后工件的外观质量。
