蜗轮蜗杆传动对夹式蝶阀结构设计

　　该套三维结构围绕公称通径十英寸等级的对夹式蝶阀展开，阀体采用多耳式对夹连接形态，周向分布的安装凸耳预留螺栓穿孔，可直接夹持在两段管路法兰之间完成装配，无需额外配置配对法兰的长螺栓跨接结构，在给排水、暖通循环水、化工流体输送、市政管网以及工业设备配套管路中都有广泛应用。这类阀门的核心作用是通过阀板绕阀杆轴线做九十度回转，实现管路内介质的通断控制与开度调节，全开状态下阀板处于流道轴向位置，介质绕流阻力小、压损低，适合大口径管路的频繁启闭工况。

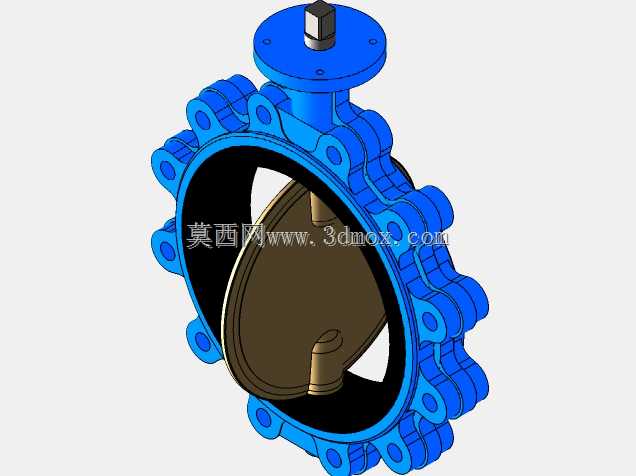

　　整套结构包含阀体、橡胶密封座、回转阀板、上下阀杆、蜗轮减速箱体、输入传动轴以及手动操作手轮。阀体采用多耳凸缘布局，周向凸耳的孔位间距与法兰标准匹配，安装时管路两侧法兰夹紧阀体端面，密封座被压缩在阀体内壁与法兰端面之间，既实现阀板回转过程中的径向密封，也兼顾阀体与法兰对接面的端面密封。阀板采用流线型圆盘结构，边缘做圆弧过渡，回转至关闭位置时，阀板外圆挤压橡胶密封座内圈，形成软密封副，能够在低压输水、气体输送等工况下实现可靠截断；阀板中心与上下阀杆采用扁方或销接传扭结构，避免回转过程中阀板与阀杆出现相对滑动。

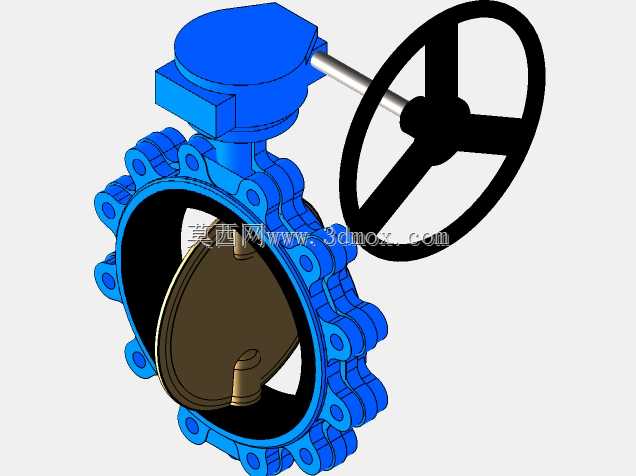

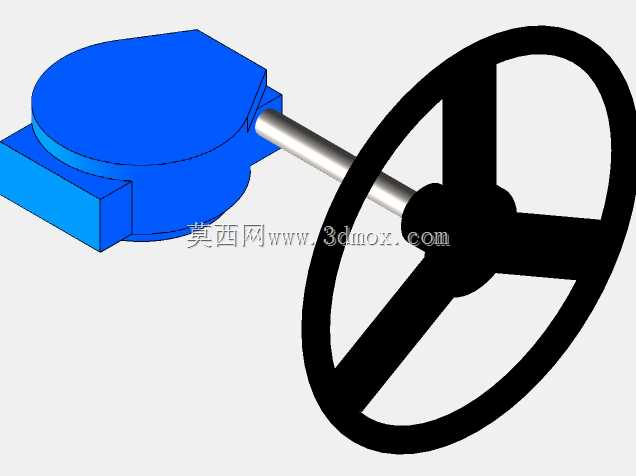

　　驱动端采用蜗轮蜗杆减速机构，箱体固定在阀体上部的安装支架上，手轮安装在蜗杆输入轴端，操作人员转动手轮时，蜗杆带动蜗轮减速增扭，最终驱动阀杆与阀板回转。减速机构的设置大幅降低了手动操作力矩，大口径管路内介质存在压差时，单人即可完成启闭操作，同时蜗轮副具备反向自锁特性，阀板受介质冲击不会反向带动手轮转动，开度位置可以稳定保持。手轮采用三辐条结构，轮缘直径经过操作力矩匹配设计，握持回转空间充足，输入轴与手轮之间通过键连接传递扭矩。

　　建模过程中需要重点把控几处装配边界：一是阀体两端面的间距要匹配对夹安装的法兰间隙，凸耳螺栓孔的中心圆直径、孔径与对应压力等级的法兰标准严格对齐；二是阀板全开位置不能与阀体密封座、上下游管道内壁发生运动干涉，阀板回转轨迹的全行程空间需要在装配体中做运动仿真校验；三是阀杆与阀体之间的轴套配合段要预留合理间隙，保证回转灵活的同时控制介质外漏，上部阀杆穿入蜗轮箱的位置要匹配箱体输出轴的同轴度要求；四是蜗轮箱体与阀体支架的连接螺栓孔位要对应，手轮回转范围内不能与阀体凸耳、外接管路部件发生磕碰。整体结构紧凑，轴向长度短，重量相比同口径法兰式闸阀更轻，在空间受限的管廊、设备夹层管路布局中优势明显。
