全避震山地越野自行车整车结构

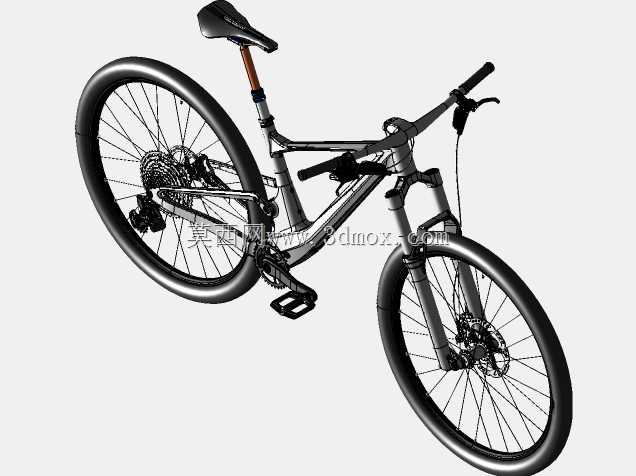

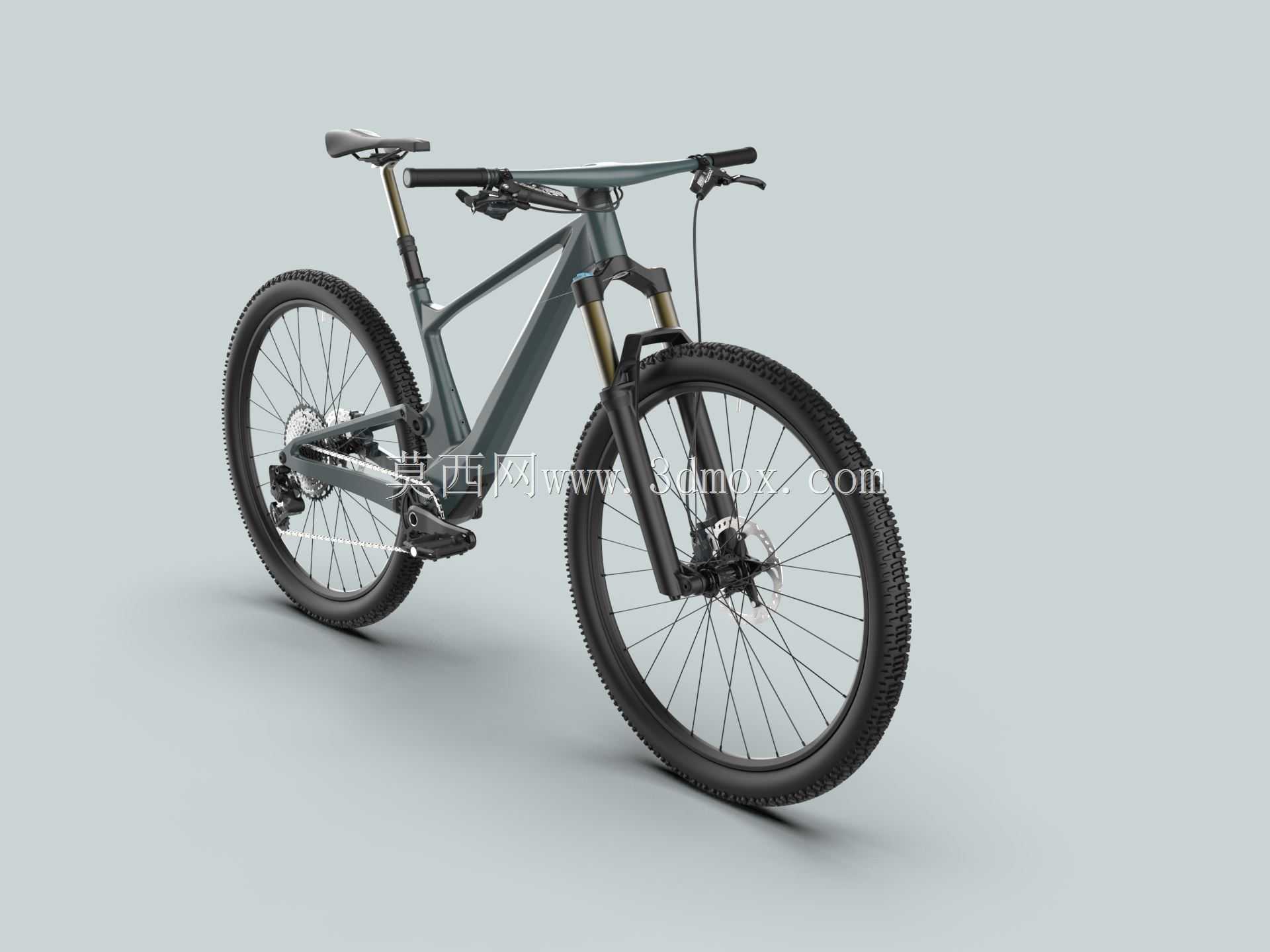

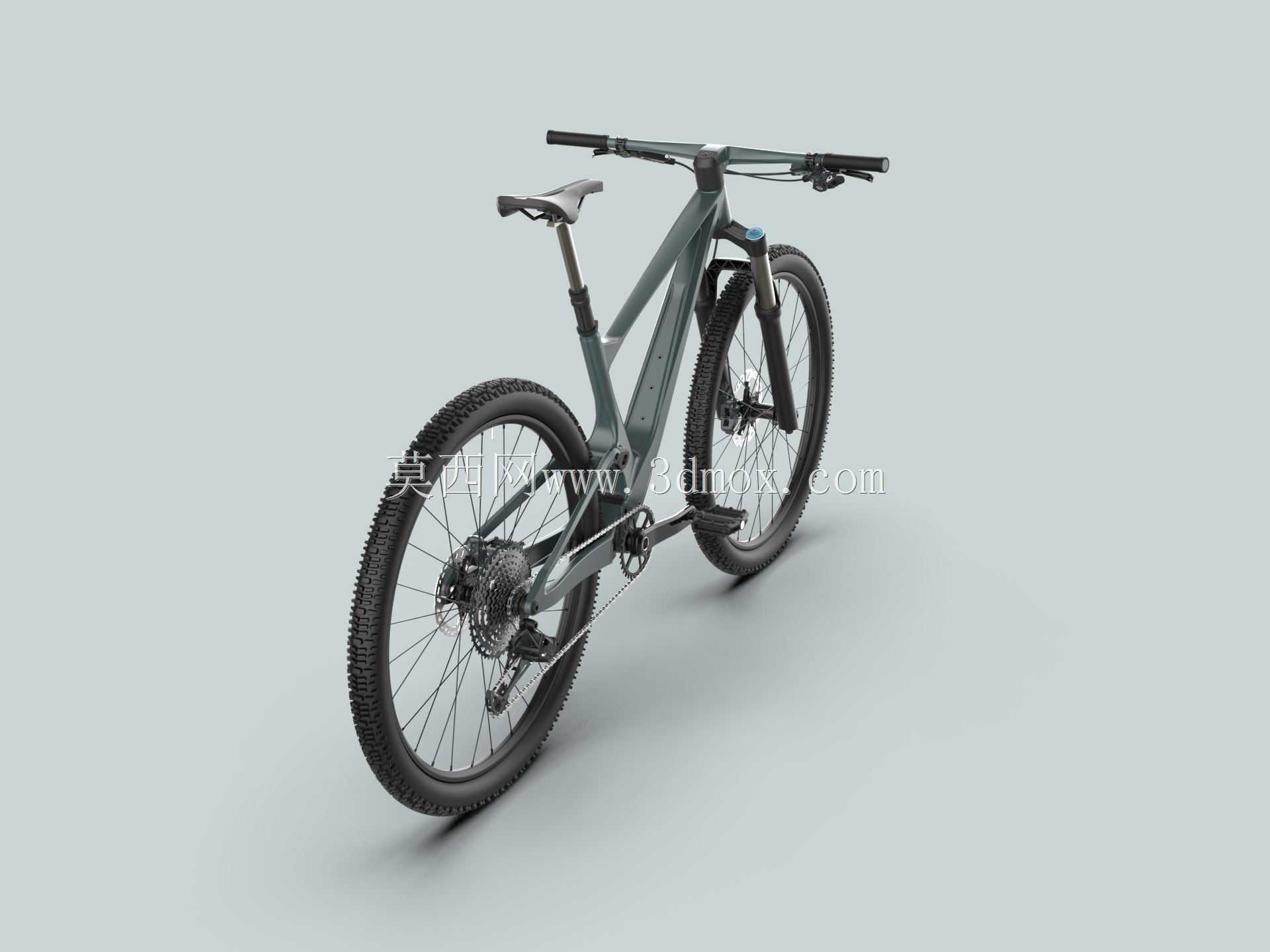

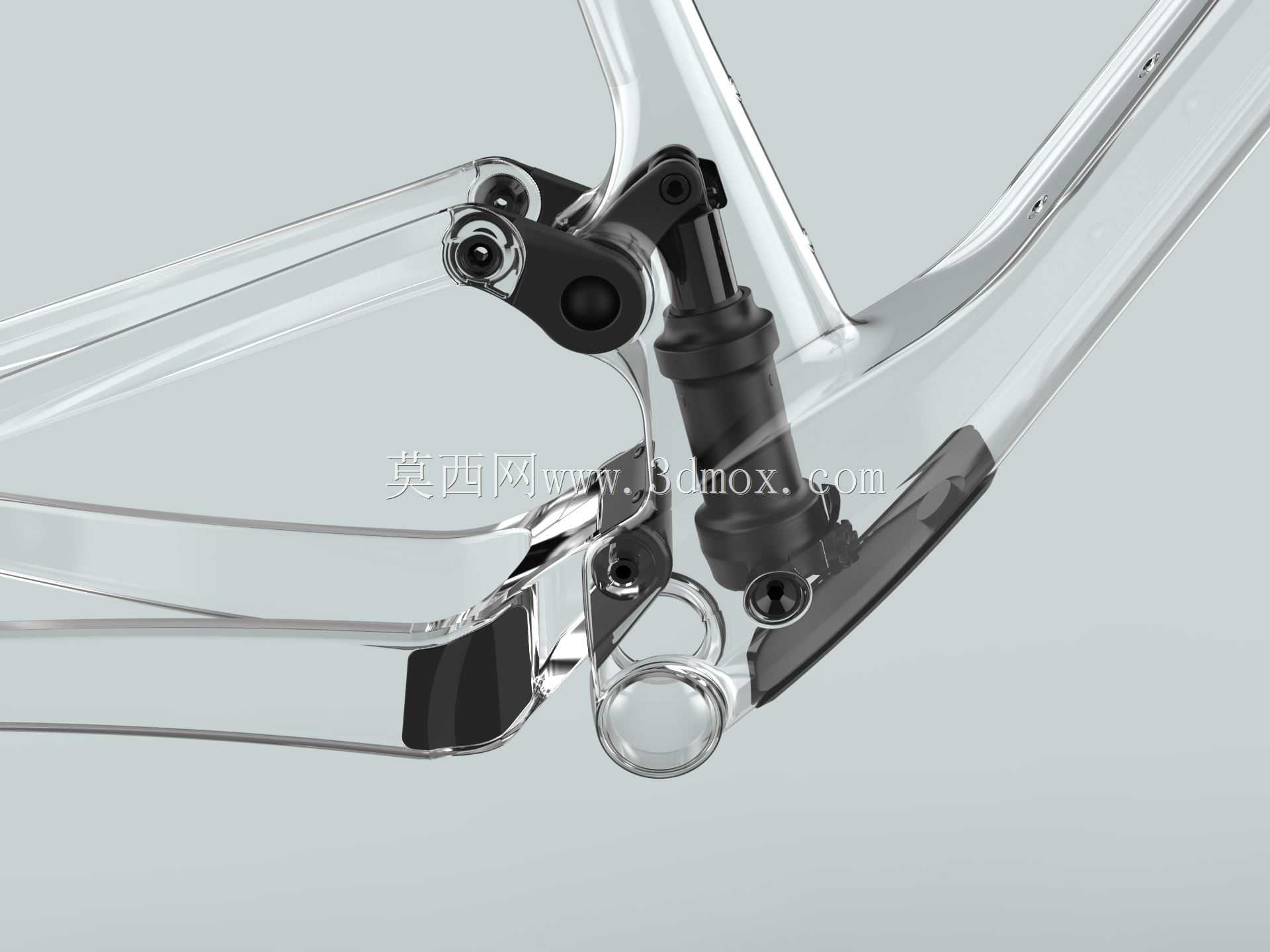

　　这套整车三维结构围绕林道穿越与复杂山地越野场景搭建，建模时先把骑行姿态、轮径边界和悬架行程作为硬约束，再逐层拆分车架、前叉、传动、制动和轮组，避免后期装配出现干涉。整车采用前后双避震布局，后三角通过多连杆枢轴与主车架连接，避震器沿立管与下管之间的空间布置，踩踏发力时能够控制悬架不必要的下沉，遇到碎石、树根和连续落差时，后轮又可以贴附地面，把冲击传递给阻尼结构，而不是直接作用在骑乘者身上。

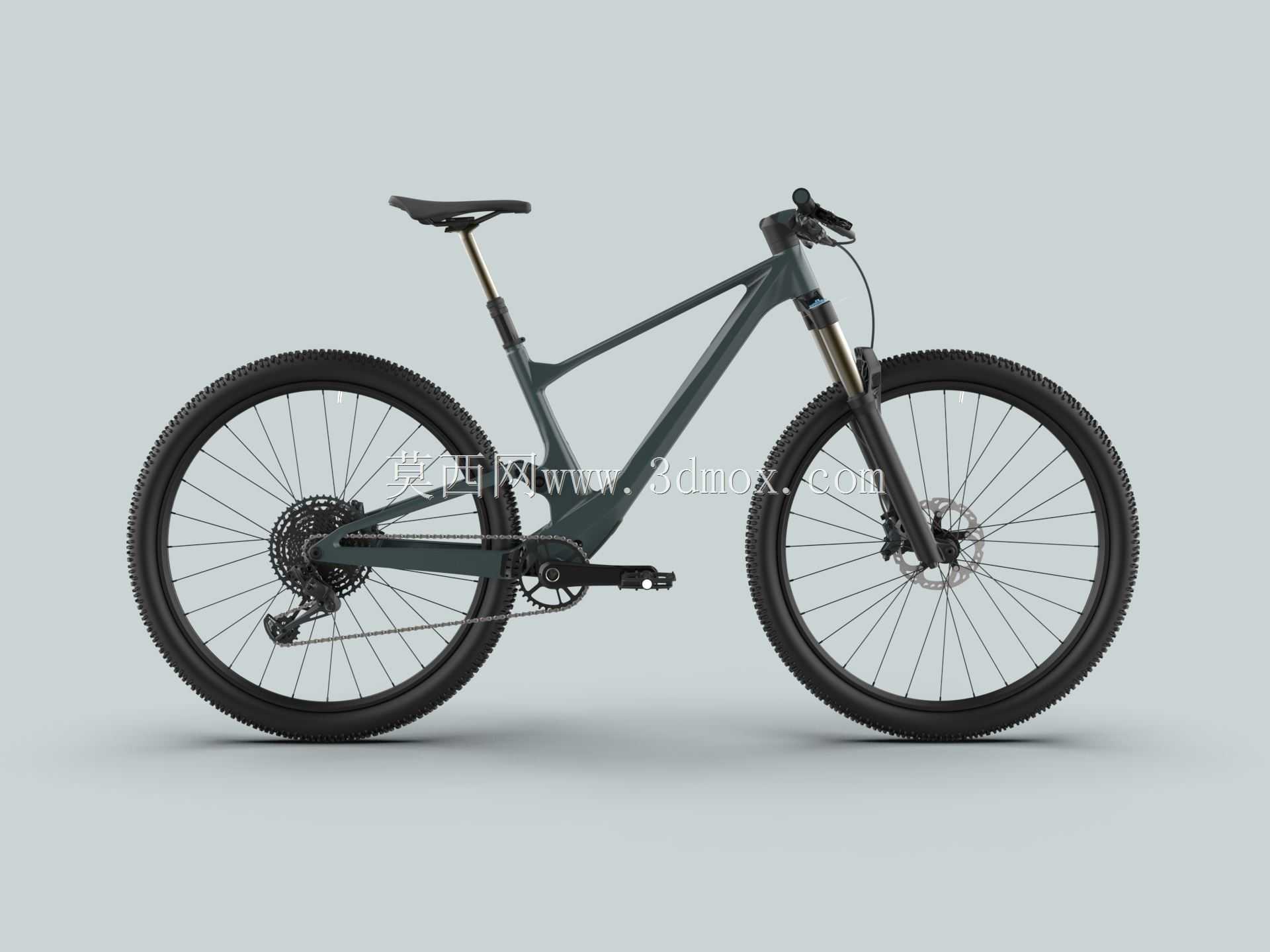

　　车架主体走一体化流线轮廓，上管、下管和立管在五通区域汇合，截面随受力方向变化：下管承担正面冲击和转向载荷，壁厚与截面高度更大；上管侧重连接头管与座管区域，造型收窄以给避震连杆留出运动空间；后叉末端围绕花鼓安装位展开，钩爪位置同时约束后轮轴心、碟刹卡钳和变速器挂耳。头管角度偏缓，配合长行程前叉，在下陡坡时能把前轮接触点向前推，提升稳定性；座管角度则相对直立，保证爬坡时重心落在脚踏发力区间。

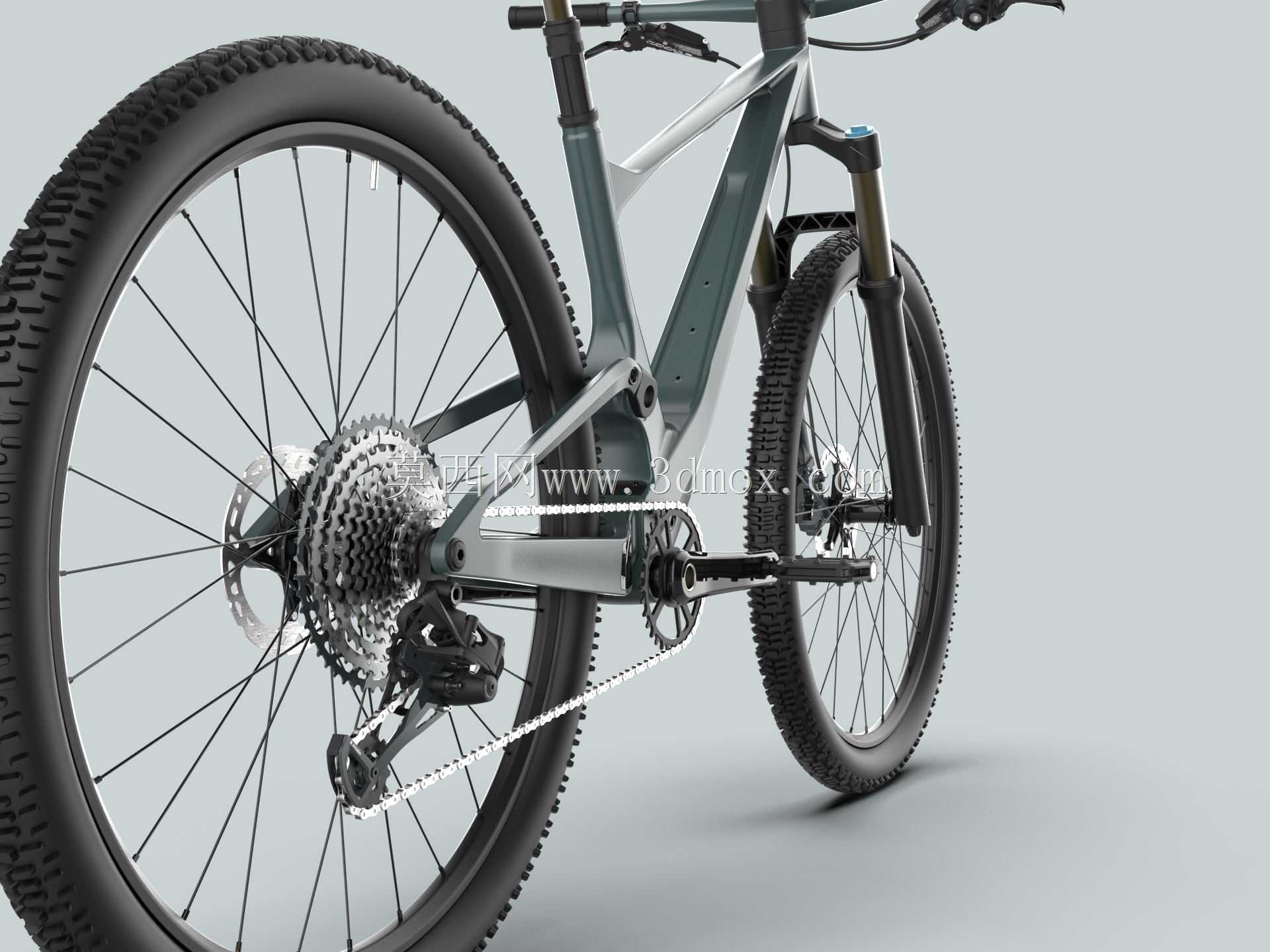

　　前叉部分保留双肩内管、外管、油封段和碟刹安装座，内管与外管之间保留滑动行程，轮轴采用桶轴结构，相比快拆能提高叉脚刚度。前轮围绕花鼓、辐条、轮圈和粗齿胎建立，轮胎胎块高度明显，适合松散路面抓附；制动盘安装在花鼓法兰侧，卡钳固定在前叉底端，制动扭矩可直接传递到叉脚。后轮同样按花鼓、塔基、飞轮、多片齿片和导轮系统布置，后变速器通过挂耳固定在钩爪末端，链条沿盘片、飞轮和导轮形成闭合传动路径。

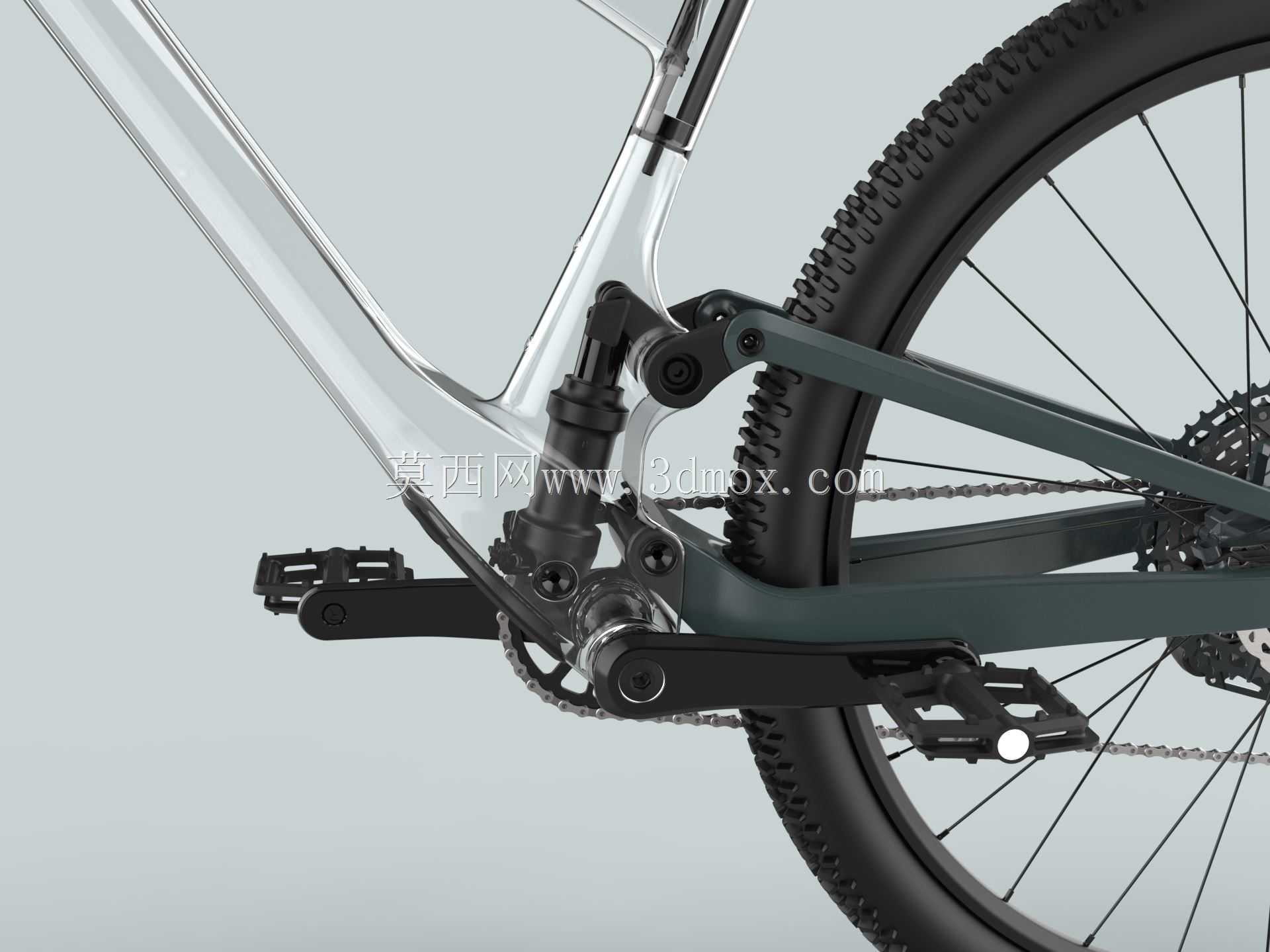

　　建模过程中需要重点检查几处运动边界：一是后避震压缩到极限时，后三角与车架立管、避震器、连杆之间不能发生碰撞；二是前轮转向到最大角度时，前叉肩盖与车架下管、刹车油管不能干涉；三是后轮在悬架行程内上下摆动时，链条张力、变速器导臂位置和飞轮齿片要保持合理啮合；四是碟刹盘片在轮组偏摆和悬架运动范围内不能摩擦卡钳。座杆采用 RockShox 升降结构，立管内部预留衬套和走线空间，坐垫沿导轨夹持，可根据爬坡、下坡不同姿态快速调整高度。

　　从工程应用看，该结构既可用于整车概念造型评审，也可拆分成车架焊接夹具定位、悬架连杆受力分析、轮组装配干涉检查和零部件选型参考。外形上，轮组直径、轮胎宽度、前叉行程、五通高度和轴距共同决定通过性；安装边界则集中在头管轴承、五通中轴、前后桶轴、碟刹孔位和避震器固定点。把这些接口在数模中固化后，后续替换不同行程前叉、不同齿数盘片或不同宽度轮胎时，都能快速判断是否满足山地越野的装配与运动要求。
