禧玛诺DuraAceDi2公路电子变速套件

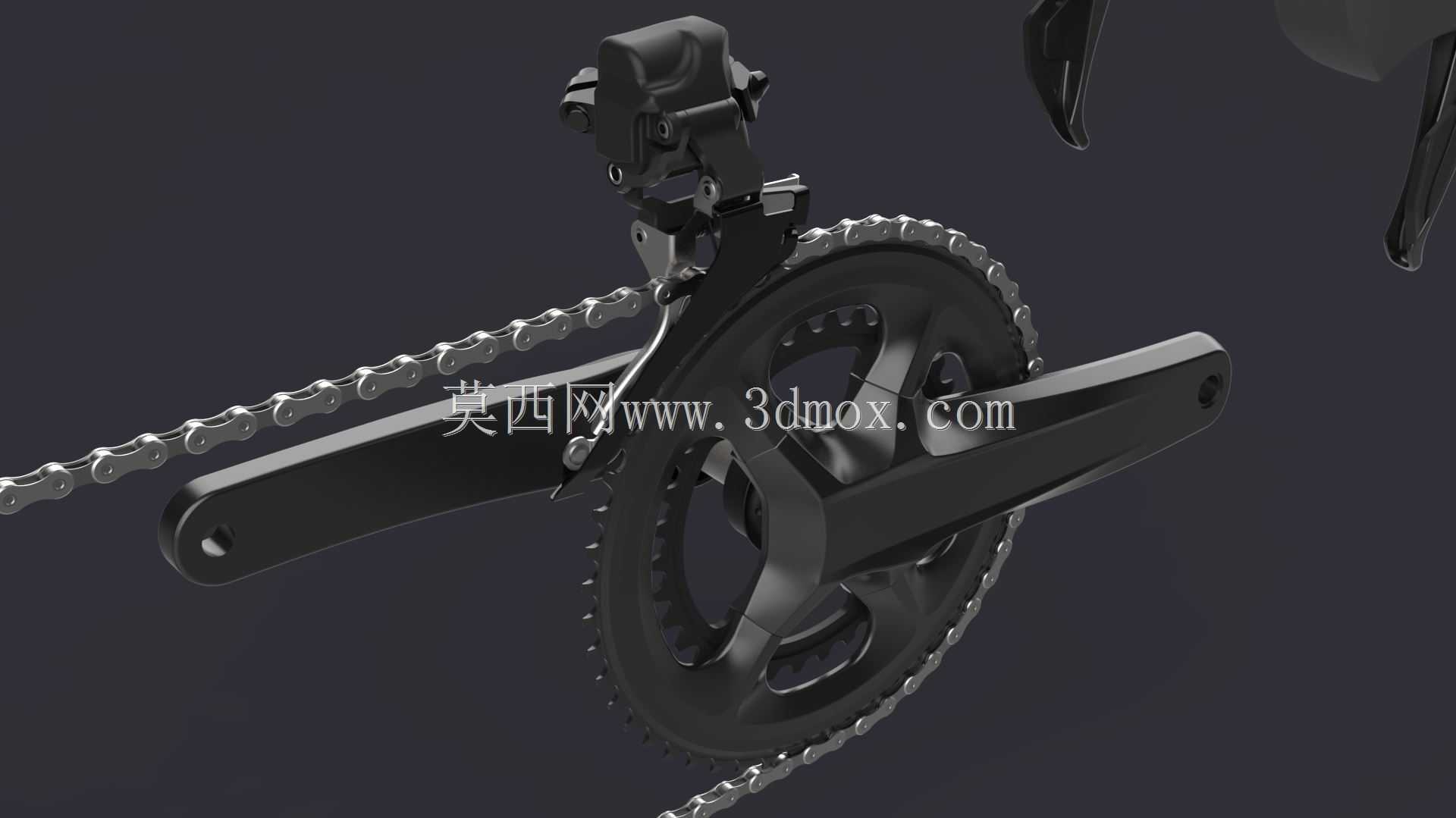

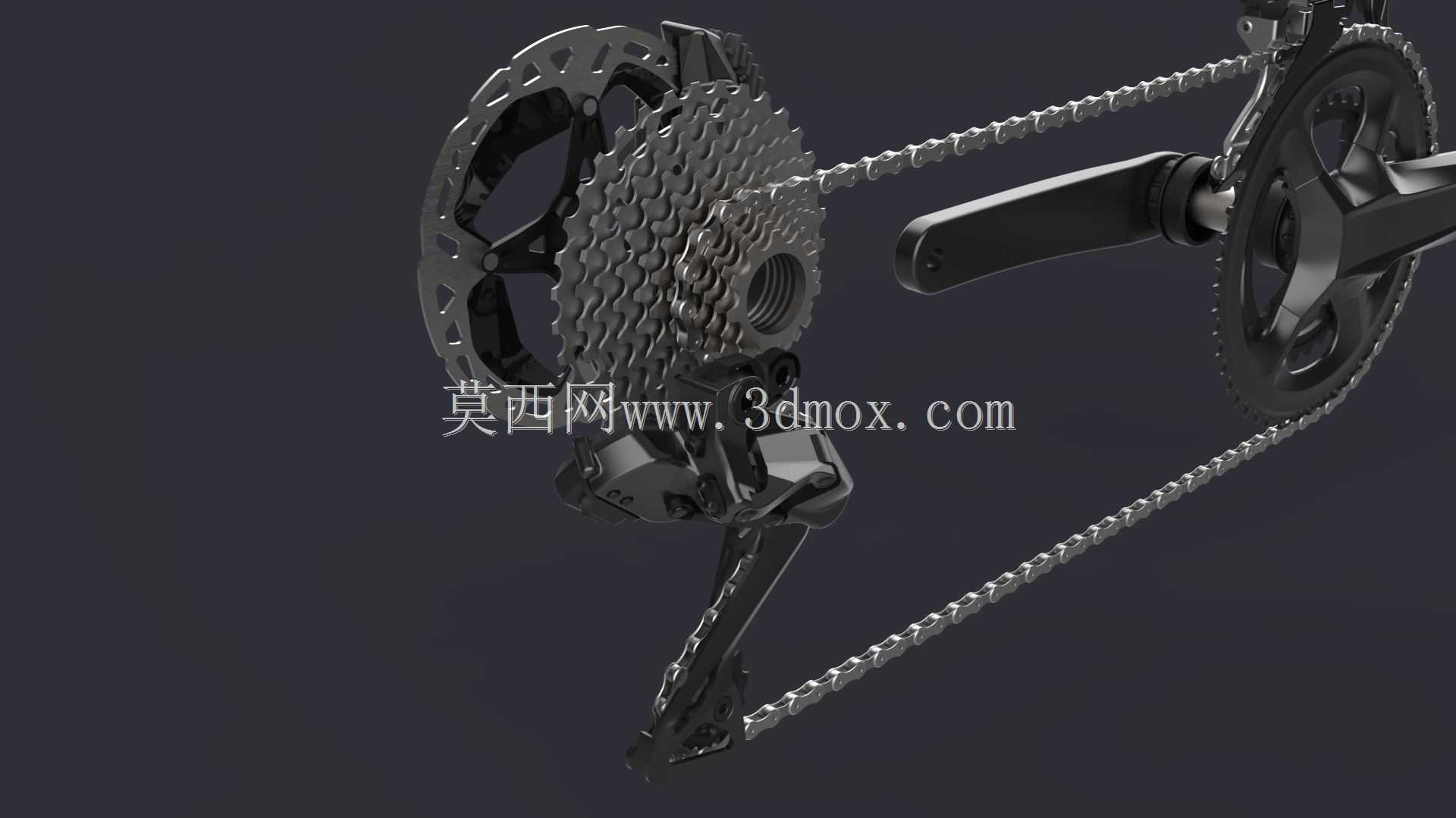

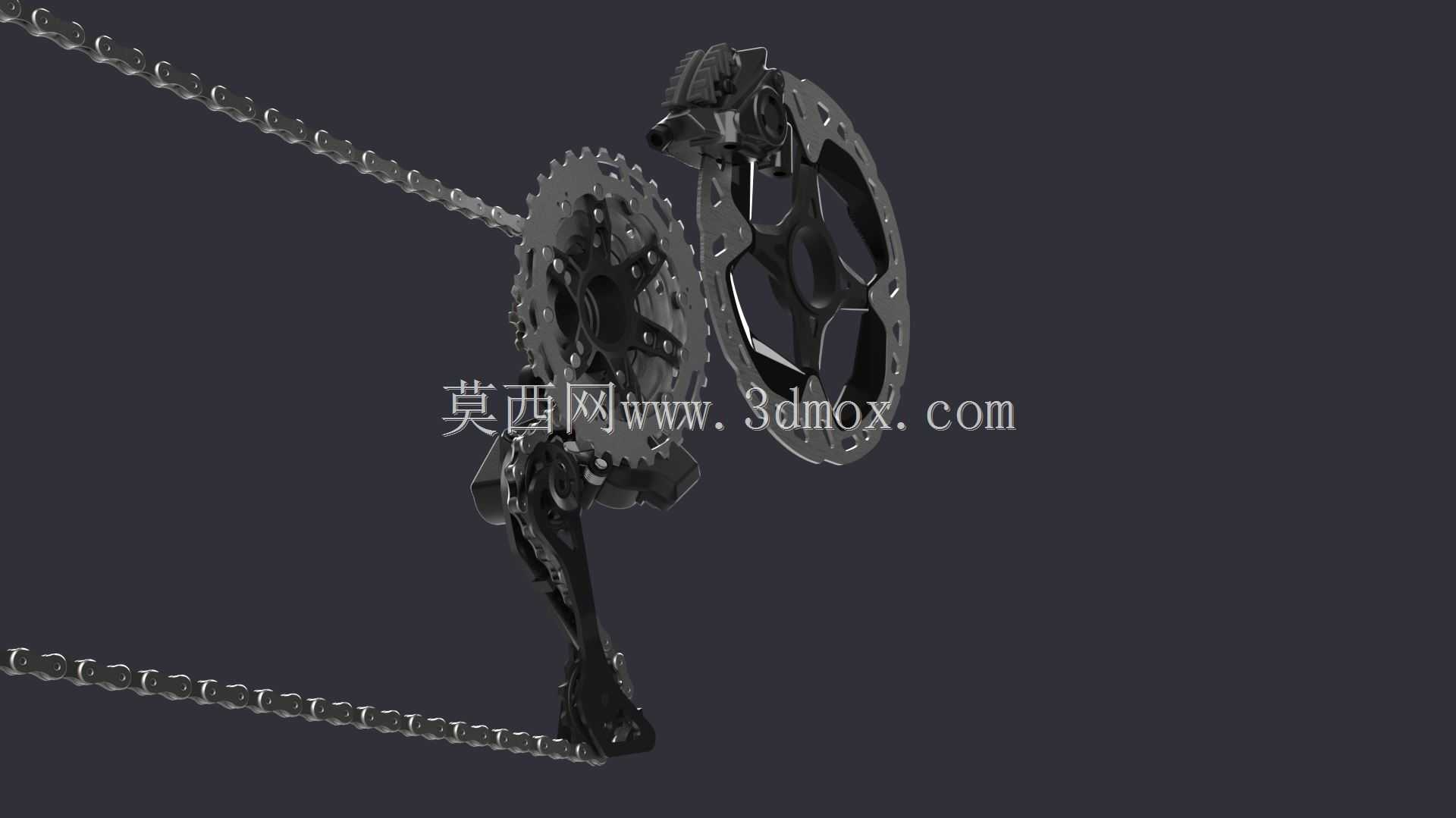

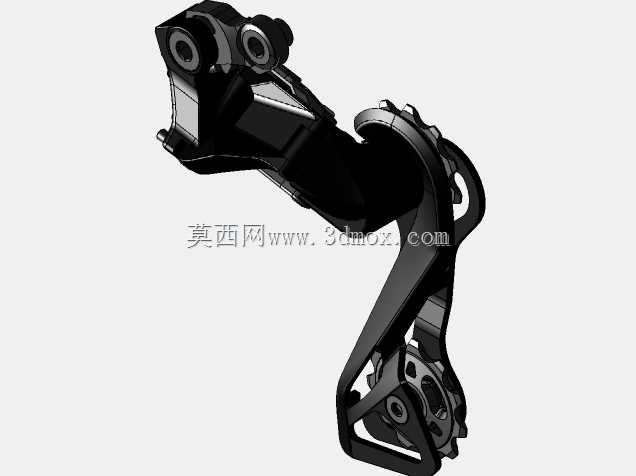

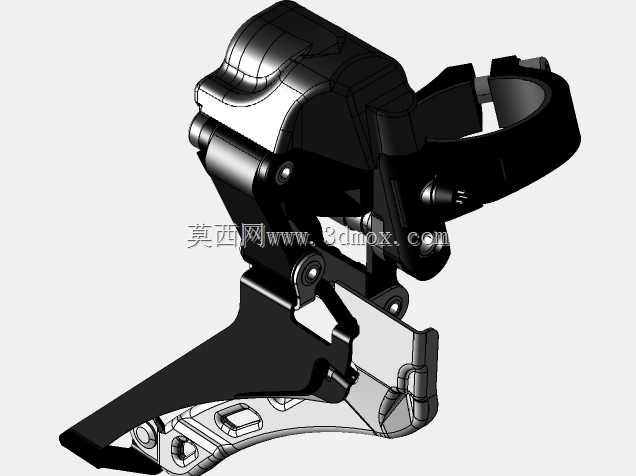

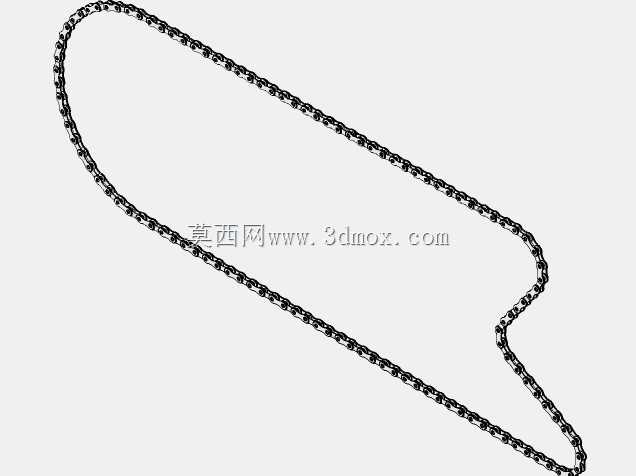

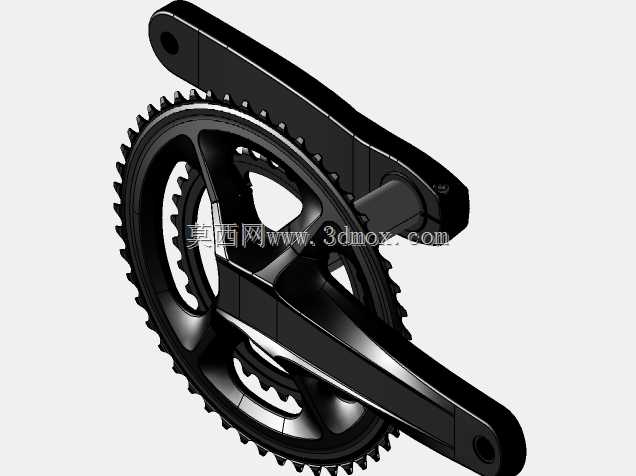

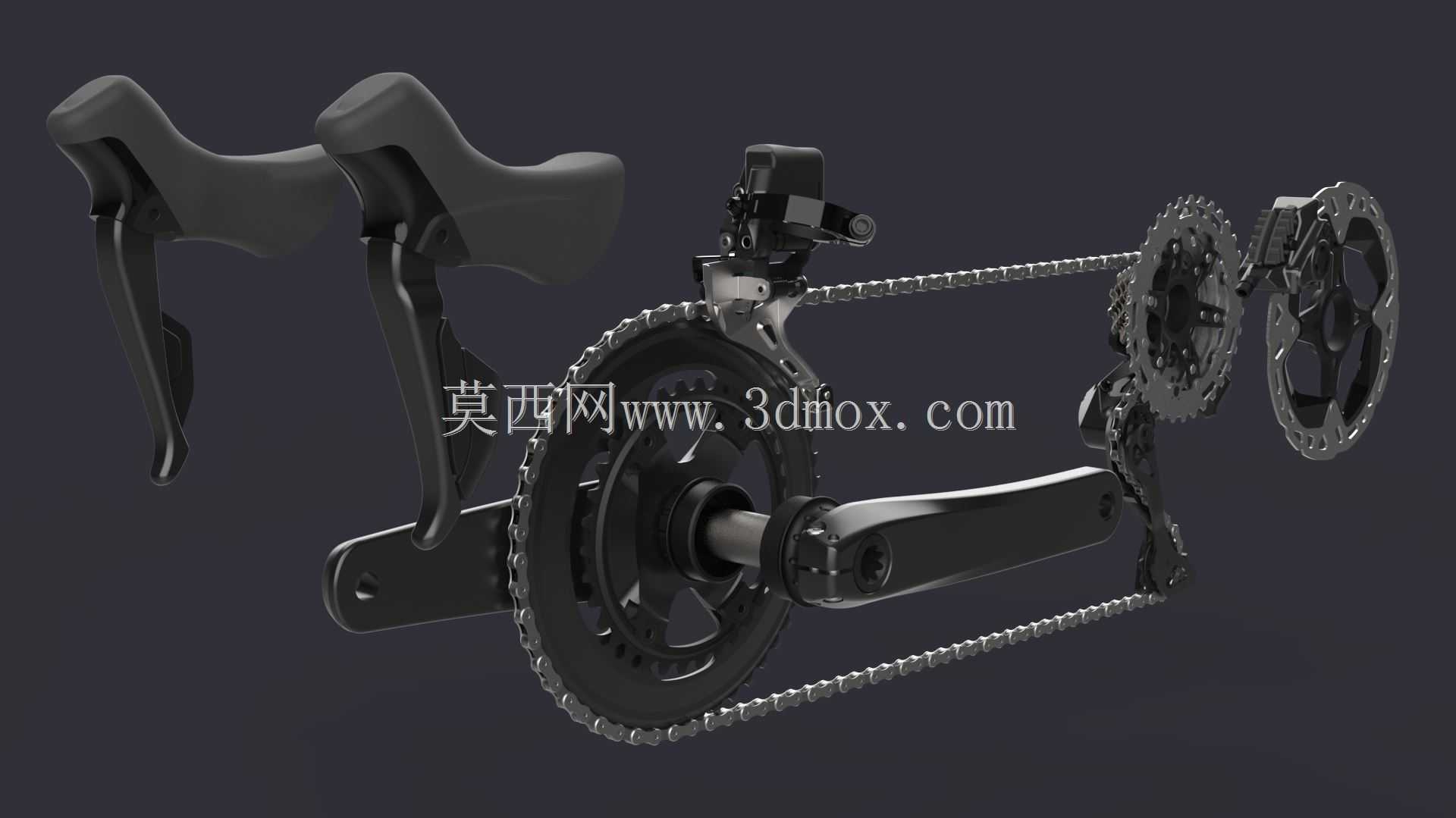

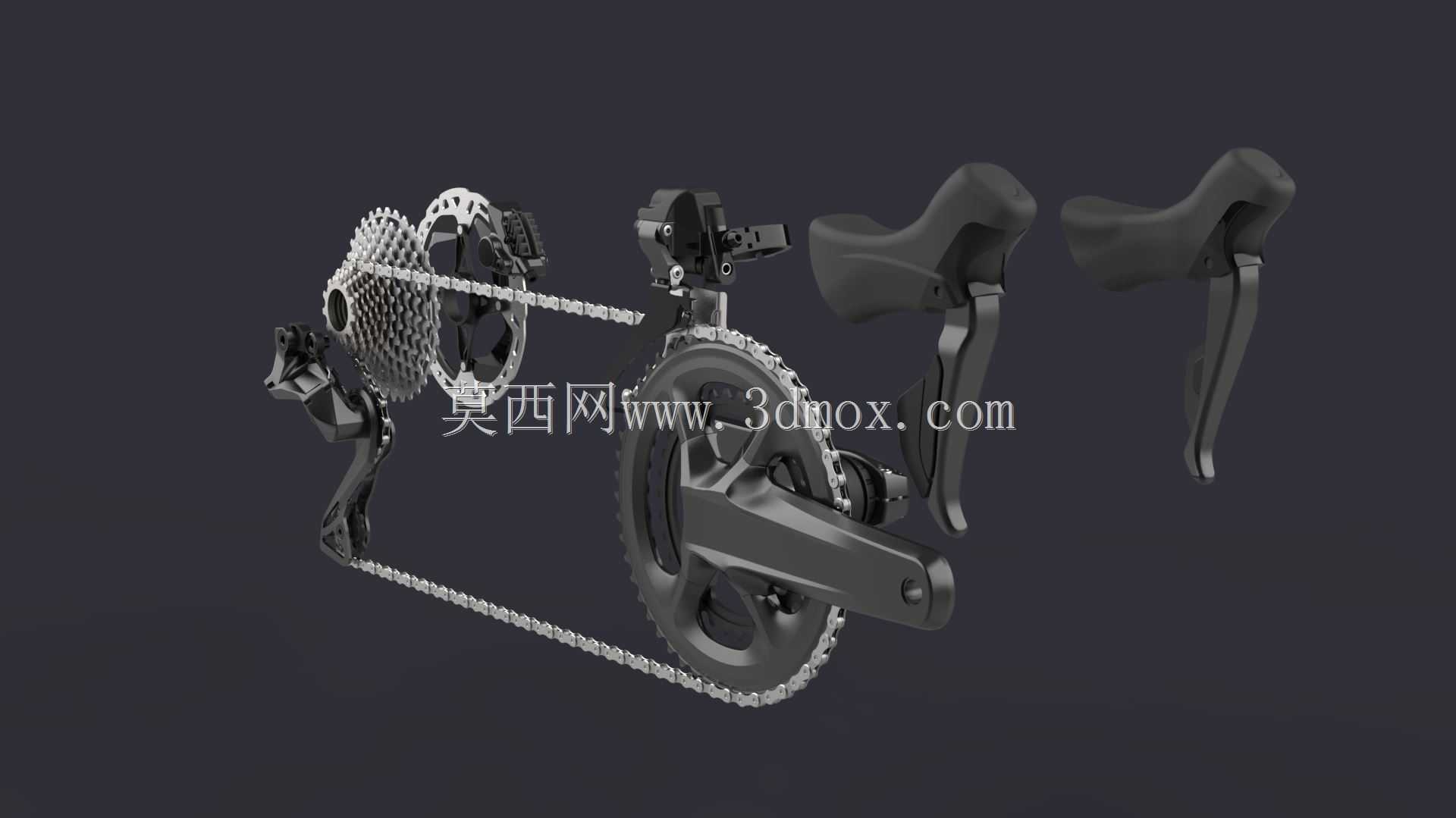

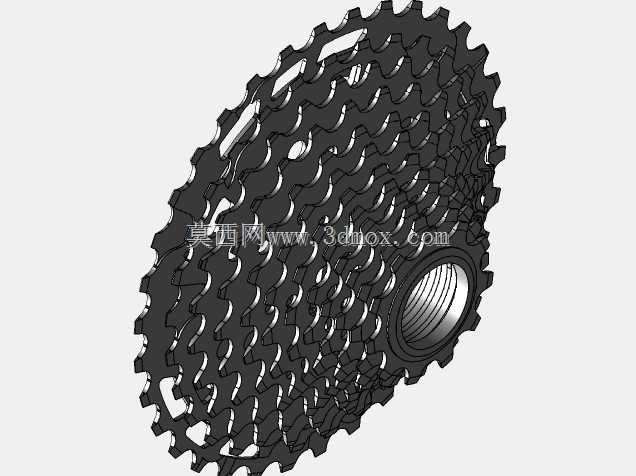

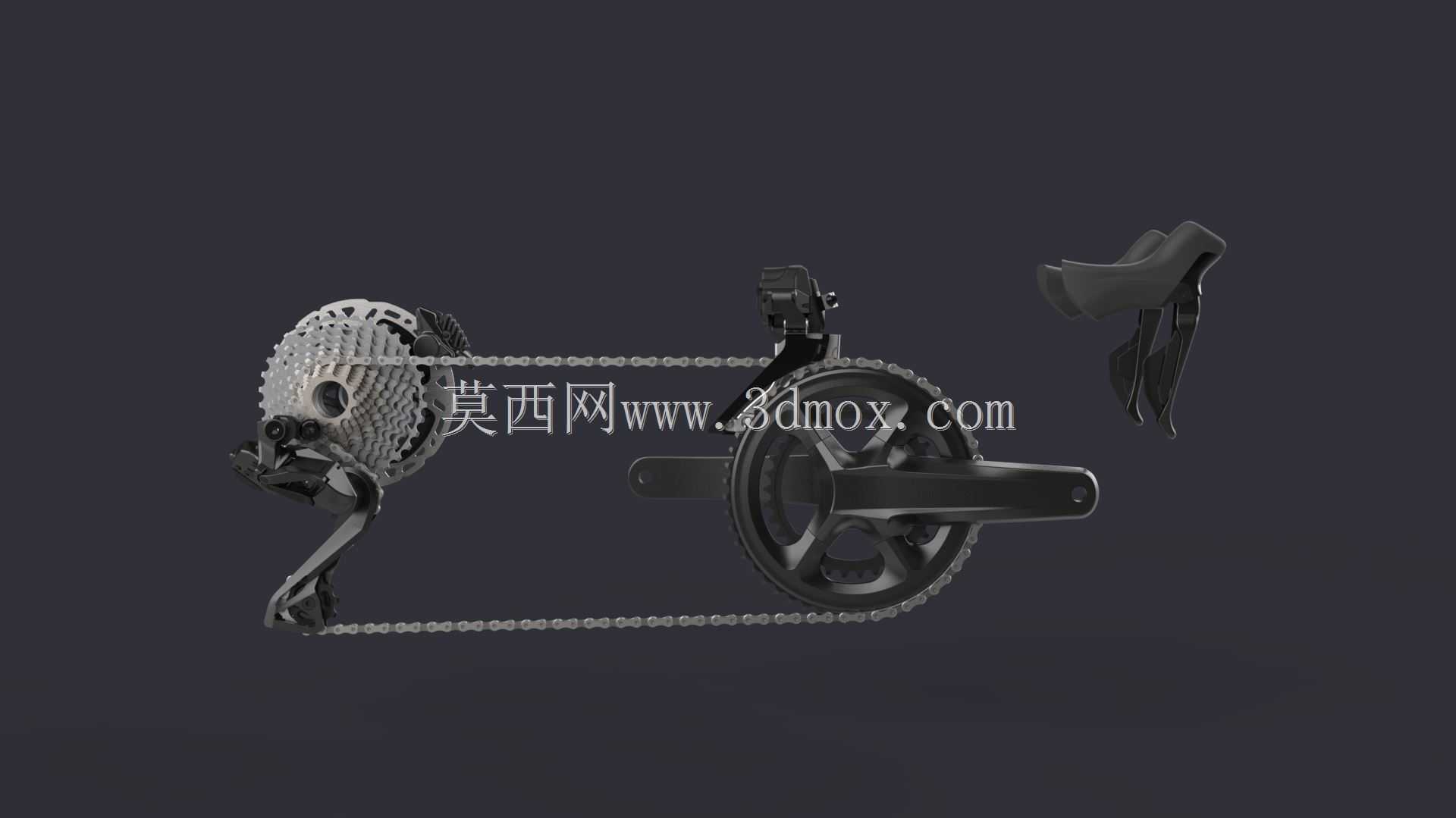

　　这套电子公路变速套件的三维结构，覆盖了公路竞速车型从动力输入到档位切换的完整传动链路，建模时优先还原各部件在整车上的装配干涉边界，而非单纯复刻外观曲面。牙盘部分采用中空一体曲柄结构，盘片齿数搭配覆盖50-34T压缩盘规格，曲柄长度适配170mm主流公路车安装尺寸，盘爪与中轴的配合公差、曲柄内侧与车架后下叉的预留间隙都做了明确的结构表达，可直接用于车架五通区域的空间校核。前后拨链器作为档位执行部件，前拨负责双盘之间的链条切换，导板行程与牙盘盘片的间距、拨链器安装座的固定孔位都按照实车装配逻辑搭建；后拨导臂的张力结构、导轮与飞轮片的对位关系，也完整呈现了变速过程中链条的张紧与偏移路径，飞轮采用11-34T的宽齿比范围，

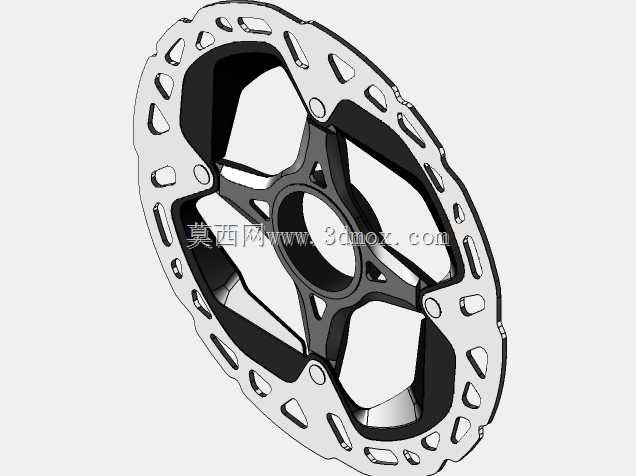

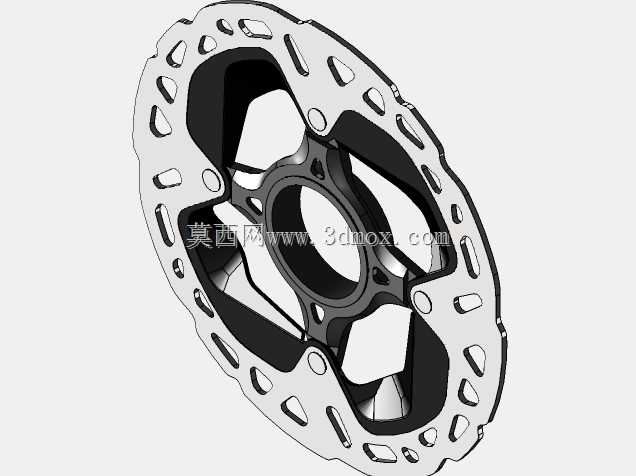

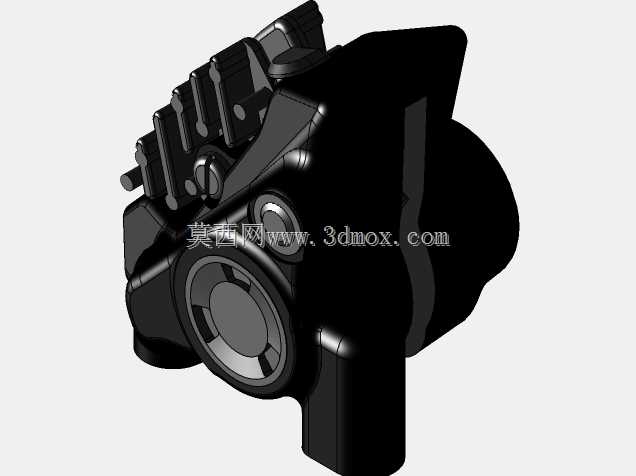

　　塔基安装接口匹配主流公路花鼓规格，每一片飞轮的齿形倒角、叠装间距都做了分层建模，能直观展示不同档位下链条与齿片的啮合状态。手变头整合了刹车手柄与电子变速按键，握把的人体工学曲面、夹环与车把的安装直径、油管走线的出口位置都有清晰的结构体现，制动卡钳部分兼容140mm与160mm两种碟片规格，卡钳安装座的孔距适配平装式公路碟刹标准，可直接用于前叉、后上叉制动安装位的匹配校验。整套模型的结构表达重点放在整车装配的间隙检查环节，在新车架开发阶段，可直接导入装配环境验证五通、后勾爪、车把、碟刹安装座周边的空间余量，避免传动部件与车架、轮组出现运动干涉；在零部件优化设计中，也可借助该结构参考变速走线路径、拨链器摆动行程，调整车架管线布局与后叉开档尺寸。电子变速的内置走线逻辑也在模型中有所体现，手变到前后拨的线材走向贴合车架内走管通道，能帮助结构工程师在设计车架时预留合理的管线过孔位置，减少实车装配时的走线弯折阻力。
