四缸发动机等长排气歧管弯管结构

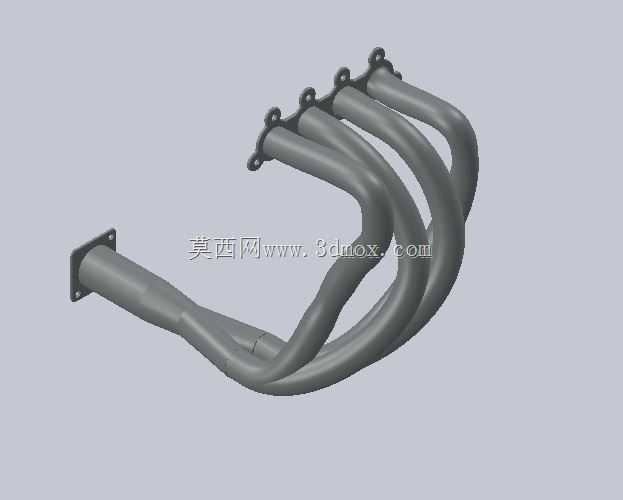

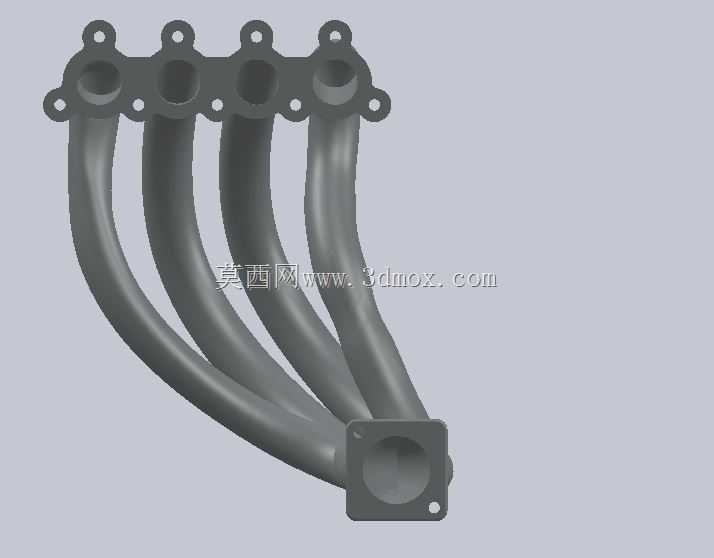

　　这套四缸排气歧管结构面向小排量直列四缸内燃机的排气端改造与教学建模，核心作用是把四个气缸排出的高温脉冲废气分别引导、汇合后送入下游排气总管。歧管上端布置四组独立进气法兰，每个法兰对应一个气缸盖排气口，法兰面上预留螺栓孔，用于与缸盖排气侧贴合密封；下端汇合成单一方形出口法兰，负责连接涡轮增压器壳体或前段排气管路。

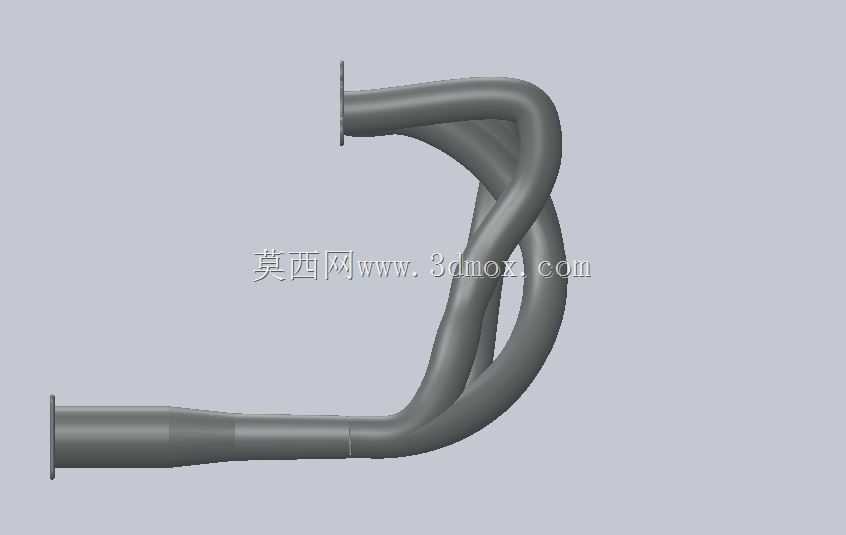

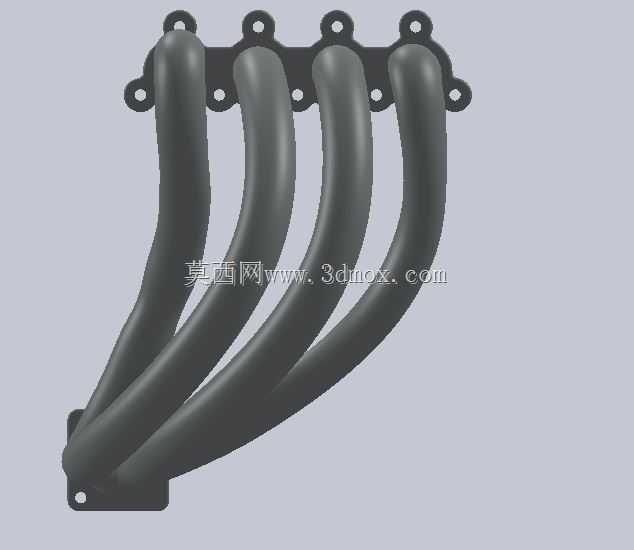

　　从实际装车边界看，四组进气接口沿缸盖排气侧呈直线等距排列，接口中心距必须与缸盖排气口节距保持一致，否则装配时会出现密封面错位、螺栓无法穿装的问题。四根弯管从上端接口出发后先向下延伸，再通过连续空间弯曲逐渐收拢，最终在下部汇入同一出口腔。弯管走向并非平面圆弧，而是带有前后方向的空间曲率，这样既能避让缸体侧面的启动机、机油滤、线束支架等周边部件，也能控制各缸支管长度尽量接近。

　　等长或近似等长的支管设计，是这类排气歧管的关键思路。四缸发动机按点火顺序交替排气，若各缸管路长度差异过大，废气脉冲在汇合处会相互干扰，产生排气背压波动，影响气缸扫气效率。模型中四根支管采用相近的弯曲半径和展开长度，使各缸废气到达汇合口的路径阻力趋于一致，有利于稳定排气脉冲相位。弯管段保持圆滑过渡，避免急弯和截面突变，可减少局部涡流和流阻损失。

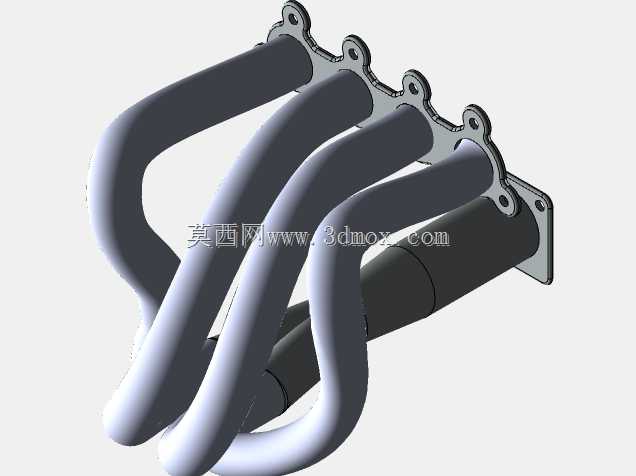

　　建模时以三维草图作为管道路径骨架，先确定上下法兰的安装坐标，再逐段拟合支管中心曲线，最后沿路径扫掠生成等壁厚管体。法兰与弯管交接处需要保留足够焊接或铸造过渡区域，上端法兰的螺栓孔分布围绕排气口对称布置，下端方形法兰则在角部设置安装孔，方便与下游部件压紧固定。整体结构紧凑，管路外侧轮廓需要校核与发动机舱隔热罩、转向助力泵、防火墙之间的最小间隙，尤其在热态膨胀后仍应保留安全距离。

　　在功能特性上，该歧管兼顾废气导流、脉冲汇合和安装定位三类需求。光滑内壁可降低排气阻力，合理的支管弯曲形态有助于控制各缸排气干涉，上下两端法兰则保证密封和拆装便利性。对于结构设计人员而言，该模型可用于排气系统布置校核、弯管路径规划、法兰接口匹配以及周边干涉检查；对于学习者而言，也能直观理解多支管汇合类零件从安装边界到管路走向的完整建模逻辑。
