双铰点杠杆支撑座结构设计

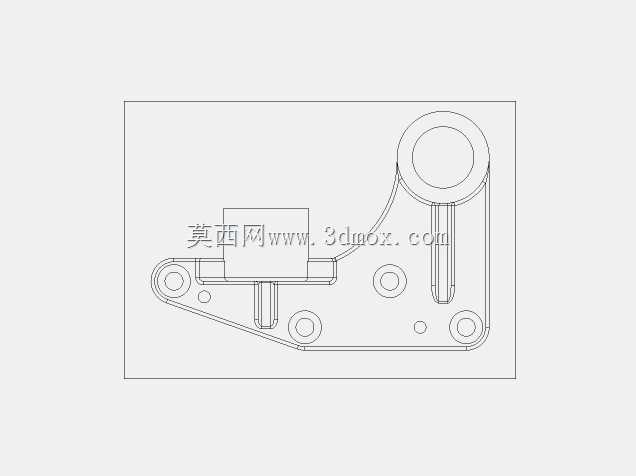

　　该类杠杆支撑座常见于轻载执行机构、联动连杆机构以及小型工装夹具的传动末端，承担杠杆绕固定铰点摆动、传递侧向拉力与压向载荷的作用。底座采用异形平板轮廓，沿受力方向延伸出两处安装耳区，板面上分布多组沉头通孔与定位小孔，可直接通过内六角螺钉固定在设备基板、型材台面或焊接机架上；底板边缘做了倒角过渡，既减少装配时的锐边干涉，也能在铸件或机加工件上去除应力集中尖角。

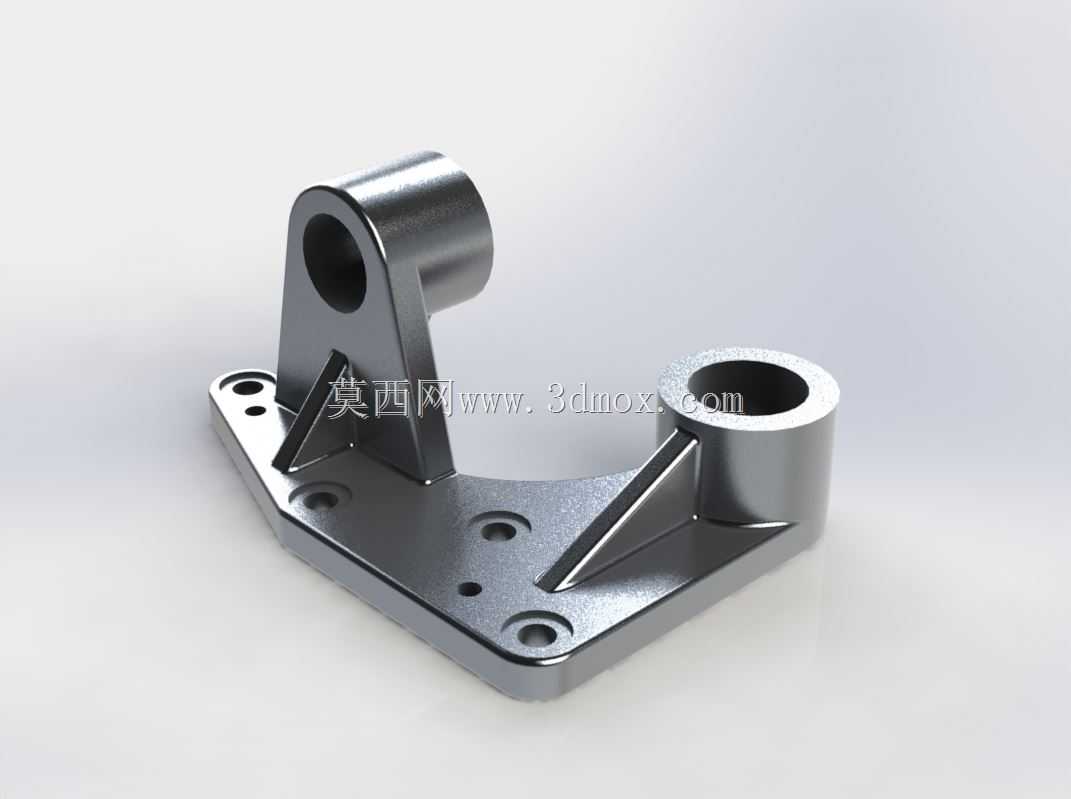

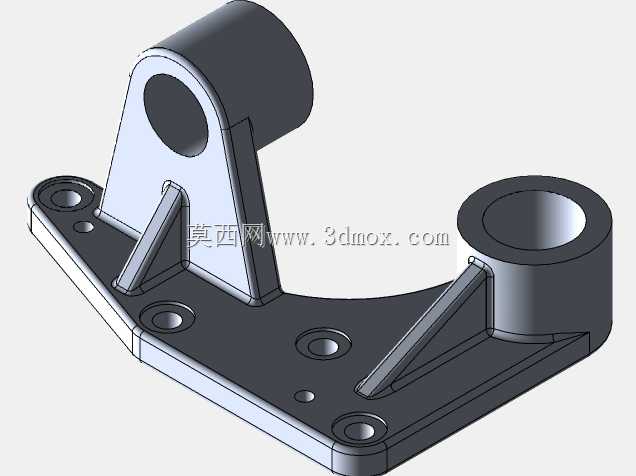

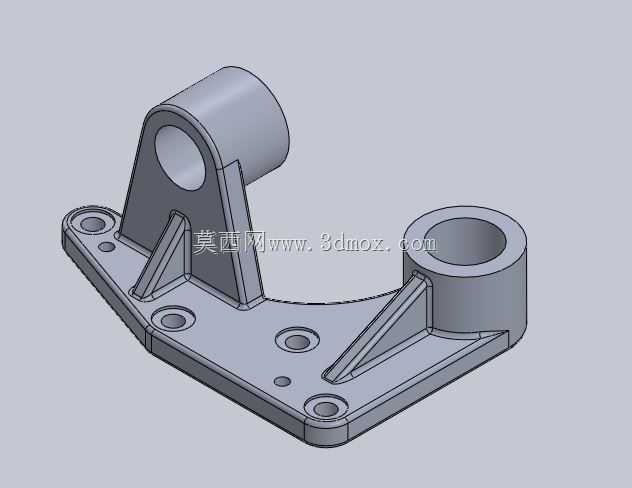

　　从受力路径看，左侧高起的斜置圆筒用于穿入杠杆主轴，圆筒轴线与底板保持设定高度，为杠杆摆动留出回转空间；右侧较低的同轴圆筒用于安装连杆销或辅助滚轮销，两铰点之间的中心距决定杠杆传动比，建模时需优先锁定该尺寸，再反向校核支座壁厚。高圆筒与底板之间布置了三角形加强筋，筋板从筒壁外侧一直延伸到底板平面，能够把杠杆工作时产生的倾覆力矩分散到整块安装板上；右侧圆筒下方同样设置斜向筋板，抵消连杆推拉时产生的侧向弯矩，避免筒座根部出现疲劳裂纹。

　　结构设计上，两个铰接筒均保留足够的轴向长度，销轴装入后接触面积大，比单面凸台结构更抗偏载；筒孔可配置自润滑衬套或滚针套，适配频繁摆动工况。底板上的孔位分为主固定孔与辅助定位孔，主孔靠近支座受力轮廓的端点，保证螺钉压紧点落在载荷传递线上；小孔则用于安装限位块、传感器支架或走线扎带，方便整机扩展。外形边界需要重点控制底板总长、总宽以及高筒顶端距安装面的高度，在密集设备内部布置时，还要核对杠杆摆角范围内圆筒、筋板与周边连杆、护罩的最小间隙，防止运动过程中发生磕碰。

　　建模过程中，底板厚度、筒壁外径与内径、筋板厚度应按载荷等级联动调整：轻载手动机构可选用较薄板厚并采用铝合金加工，自动化连续动作场景则宜提高筒壁与筋板刚度，配合钢件或铸件使用。铰接孔端面需保留加工余量基准，保证销孔轴线与安装底面的平行度，从而让杠杆转动顺畅、减少销轴异常磨损。
