自动化镀铬电镀生产线整体布局三维设计

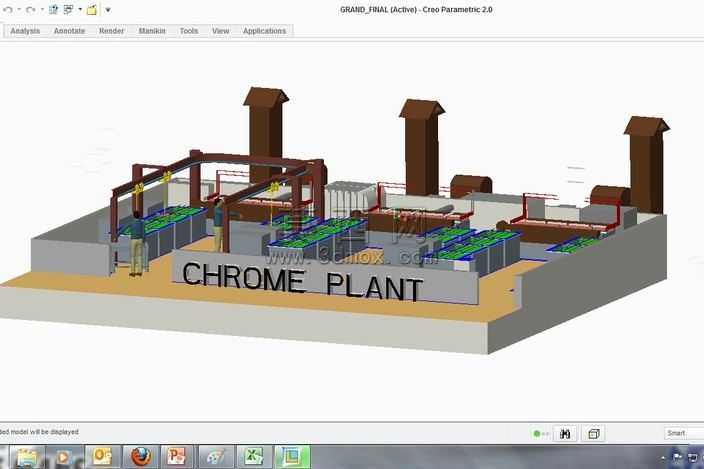

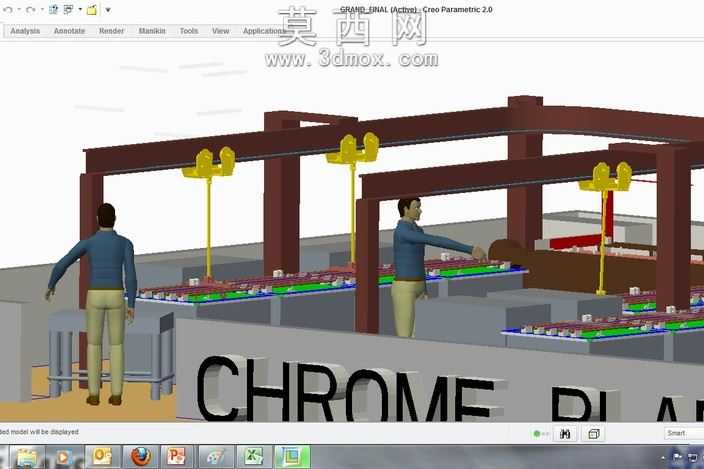

本模型为自动化镀铬电镀生产线的整体三维布局设计，采用Creo Parametric软件完成全参数化建模，完整还原了电镀车间内冲击、电镀工序的全流程产线结构。建模过程中严格遵循电镀产线的实际工艺排布逻辑，首先搭建车间地面的基准承载平台，按照工序流转顺序依次排布多组电镀槽体单元，每个槽体单元均还原了槽体围挡、内部工位、侧边操作通道的细节结构，槽体上方架设统一的桁架构件，用于安装吊装转运、管路排布的配套结构。产线配套的排风系统采用独立建模完成，三根高耸的排风烟囱对应不同工序段的废气收集需求，排风管道沿产线顶部桁架走向排布，与槽体上方的集气罩结构精准对接，还原了电镀车间必备的废气收集排放结构。模型中加入了标准化的操作工人人体模型，用于直观体现产线的操作空间尺度、人员作业位置与通道宽度，验证产线布局的人机合理性。材质渲染方面，地面采用浅棕黄色的环氧地坪材质还原车间地面质感，槽体围挡采用浅灰色水泥质感材质，槽内工位采用绿色防滑台面材质，排风烟囱与桁架采用深棕色金属防锈漆材质，管道采用红色防腐管路材质，不同构件的材质区分清晰，能够直观区分产线的不同功能模块。设计过程中充分考虑了电镀产线的工艺连贯性，各工序槽体之间预留了足够的工件转运空间，操作通道沿产线侧边贯通，保障人员巡检、操作的通行需求，顶部桁架的高度设计兼顾了吊装设备的运行空间与排风管道的排布需求，整体布局紧凑合理，既满足镀铬工艺的工序流转要求，也符合电镀车间的安全、环保配套设施设计规范，完整呈现了自动化电镀产线从工位排布到配套设施的整体设计方案，可用于电镀车间规划、产线方案展示、工艺布局验证等场景。
