立式制袋充填包装机辊轴输送构件

　　该构件对应立式制袋充填包装机走膜路径中的辊轴类零件，从现场布局看，这类轴件布置在薄膜放卷、牵引成型、纵封牵引附近的走膜链路里，承担包装膜导向、张紧或主动牵引的作用。VFFS设备运行时，卷状复合膜经导辊组逐步展平，绕过成型器后被折成筒状，物料由计量装置充填入袋，随后完成纵封、横封与切断；辊轴的同轴度、表面状态和轴向定位直接影响膜料走偏量、封口对齐精度以及连续高速生产的稳定性。

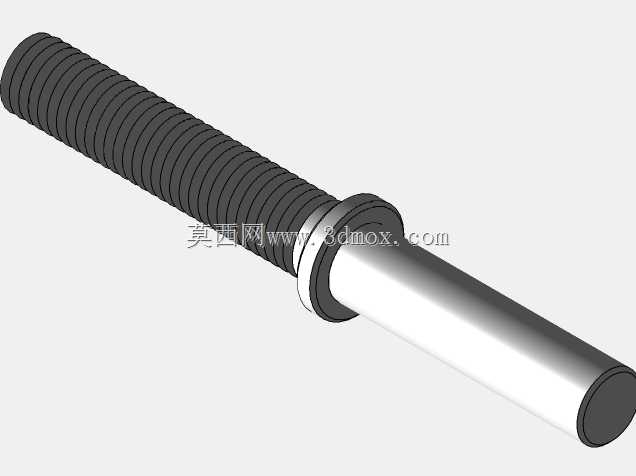

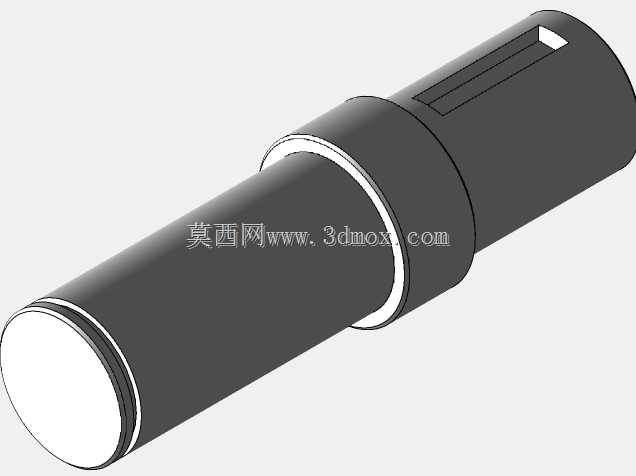

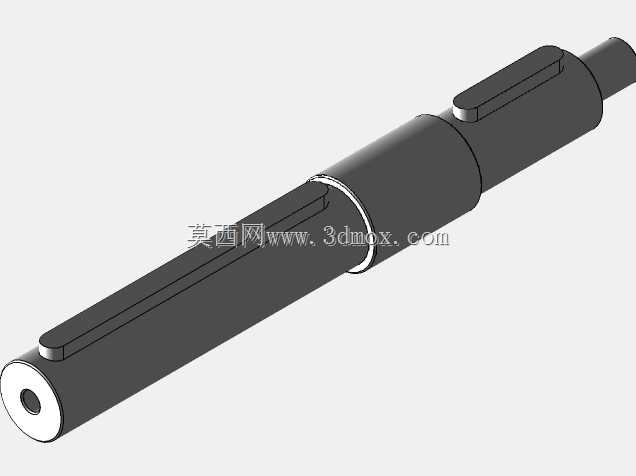

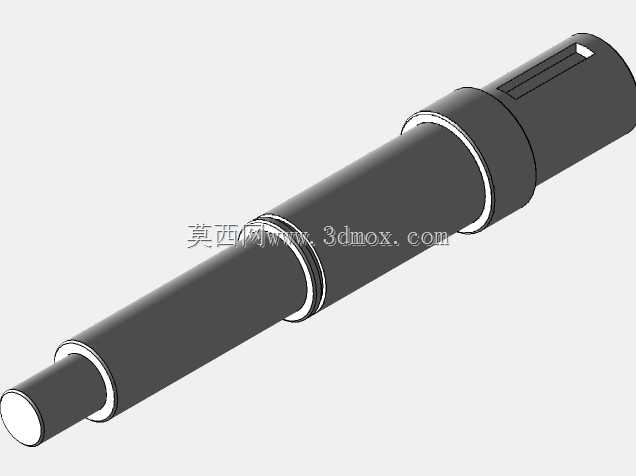

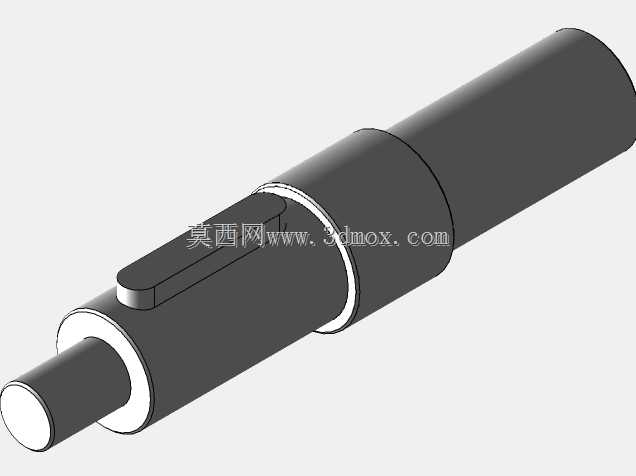

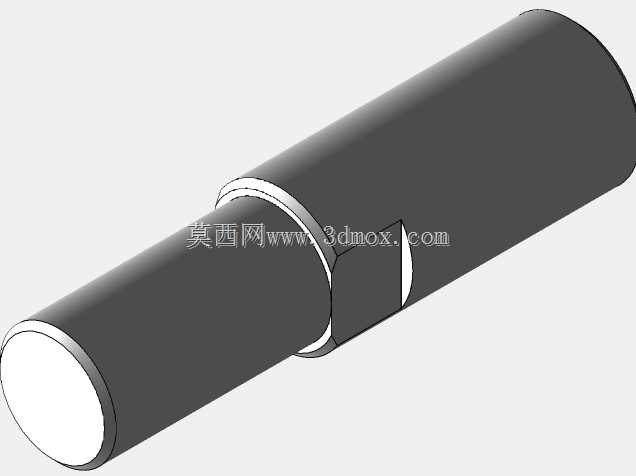

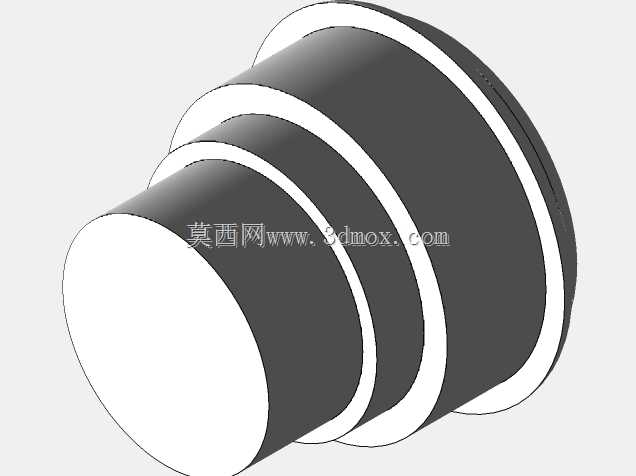

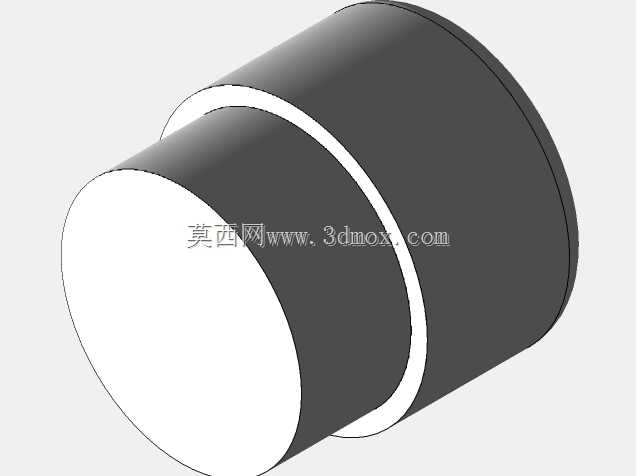

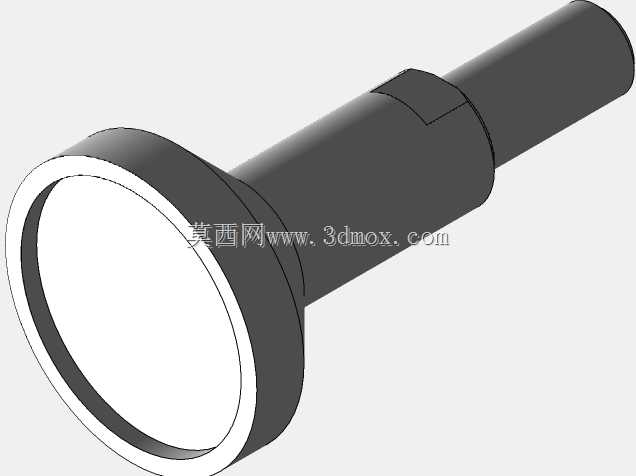

　　从结构形态判断，零件主体为长圆柱工作段，一端或中部设置直径变化的阶梯轴台，这类台阶并非随意造型：大直径圆柱面可作为膜料贴合的工作幅面，相邻细轴段用于穿入轴承座、墙板安装孔或张紧摆臂，轴肩则承担轴向限位，避免辊筒在牵引拉力变化时发生窜动。轴端保留的装配边界可匹配轴承、挡圈、链轮或同步带轮，主动辊可通过传动件获得扭矩，从动导向辊则绕轴灵活回转。建模时圆柱面采用连续回转特征，各轴段保持同轴，台阶过渡处控制圆角或清根，既减少热处理与加工时的应力集中，也为轴承内圈贴靠提供明确基准。

　　实际选型与设计中，辊面长度要覆盖包装膜最大幅宽，并在两侧留出挡边或轴承安装空间；轴径需结合膜带张力、辊筒自重及转速校核挠度，防止长跨距辊面中部下垂导致膜料褶皱。若用于牵引工位，辊面通常还要包胶或滚花以增加摩擦；若作为导向辊，则强调表面光滑、动平衡小和回转阻力低。安装时，两端支撑座固定在设备墙板或可调摆臂上，轴线需与走膜方向、相邻辊系保持平行，否则薄膜会持续向单侧跑偏。该三维结构把工作幅面、定位轴肩和安装轴段集中表达，可用于包装机走膜机构的干涉检查、辊系布局校核、备件加工参考以及装配关系确认，帮助设计人员在墙板开孔、轴承选型、张紧调节和维护拆装之间建立清晰的空间边界。
