带自卷绕防护结构的自动绕线工装设备

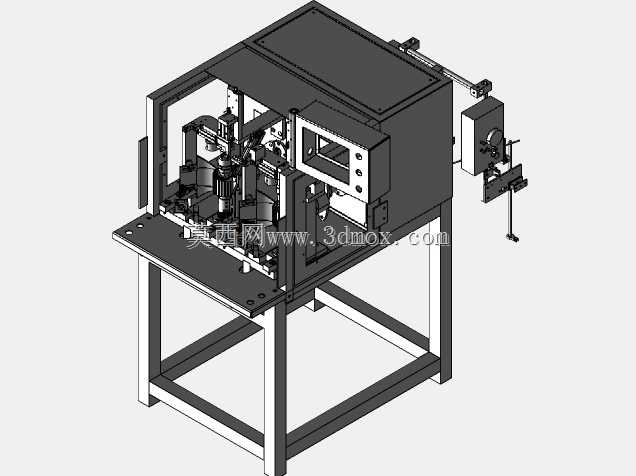

　　这套自动卷绕设备主要面向线材、线束、柔性带材类工件的连续绕制作业场景，在电子通讯配件加工、小型线圈生产、包装耗材收卷工位中都能适配，整机采用落地式方管焊接机架作为承载基础，机架下部预留敞开式维护空间，上部封闭作业舱将核心执行机构与外部操作区域隔开，既避免绕制过程中线材甩出、碎屑飞溅带来的安全隐患，也能减少车间粉尘对精密导向组件的污染。

　　从布局逻辑来看，设备左侧机架内部布置多组夹装与驱动工位，负责工件的定位夹持与旋转卷绕动作，前侧操作面板开设观察窗与控制按钮位，操作人员可在不开启舱门的状态下观察内部绕制状态，紧急停机、参数微调的控件都布置在伸手可及的面板区域。机身右侧外伸的悬臂组件集成线材导向、张力调节与断线检测结构，待加工线材从外侧料架引出后，先经过导向轮组捋顺走向，再通过张力摆杆实时控制送料阻力，避免绕制过程中出现线材过松堆叠、过紧拉断的问题，末端的执行头可随绕制进度同步横移，保证线材在卷绕工位上排布均匀，不会出现局部叠层、空隙超差的缺陷。

　　设计阶段优先考虑了工位换型的兼容性，机架台面上的安装孔位采用标准化阵列布局，不同规格的绕制夹具可直接替换安装，不需要重新加工台面；内部走线、气路管线都沿机架型材内侧排布，外侧无裸露管线，既降低车间清扫时的管线剐蹭风险，也方便后期维护时快速排查通路。整机的安装边界需预留右侧悬臂的外伸空间，机身左右侧预留不少于六百毫米的操作维护距离，后方留出散热与管线接驳空间，台面作业高度匹配常规人工站立操作的人机工程尺寸，不需要额外搭建增高台即可完成上下料操作。

　　防护结构随卷绕动作同步联动，设备启动后防护舱的对应限位机构自动锁止，只有绕制周期完全结束、执行机构回到安全位后舱门才能开启，从机械结构层面规避误操作带来的安全风险。各运动轴的驱动组件都布置在舱体内部的安装背板上，负载受力直接传递到机架主梁，不会让台面薄板承受交变载荷，长期高速运行下也能保持结构稳定性，绕制成品的一致性远高于人工手动卷绕工位。
