自动管材弯制执行机构结构设计

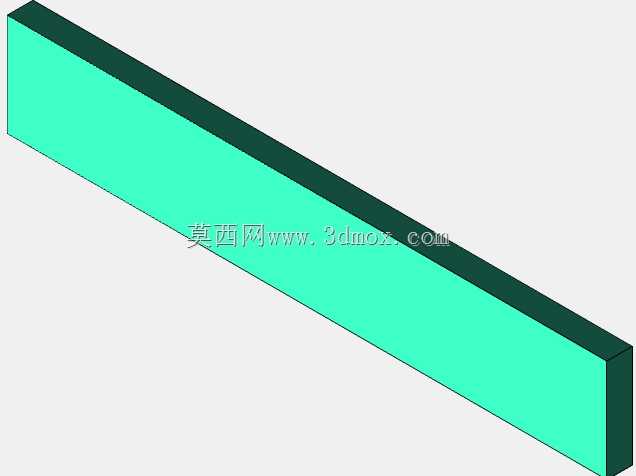

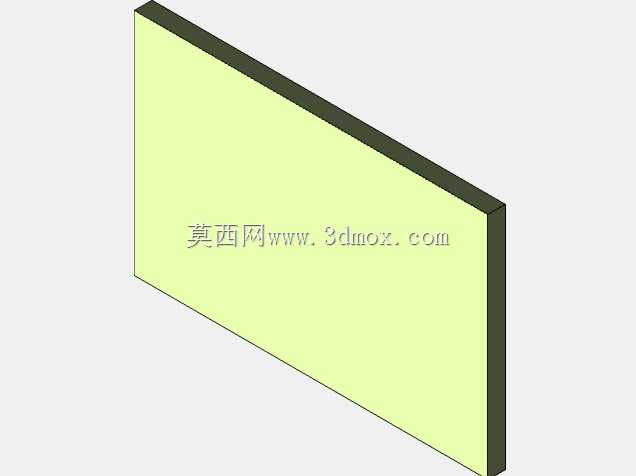

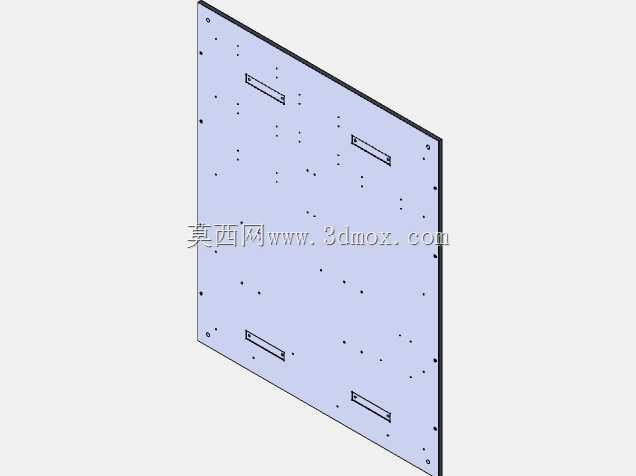

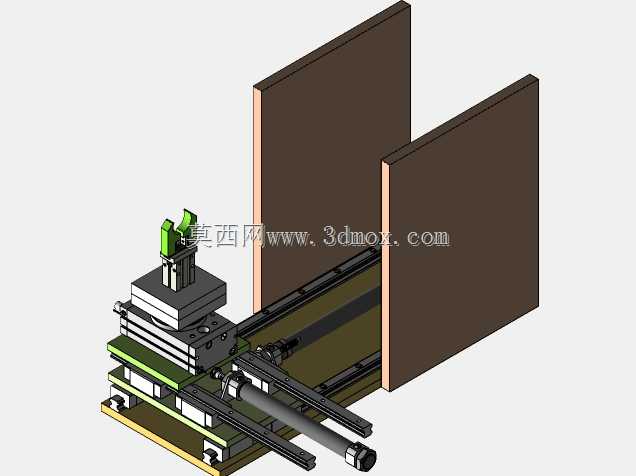

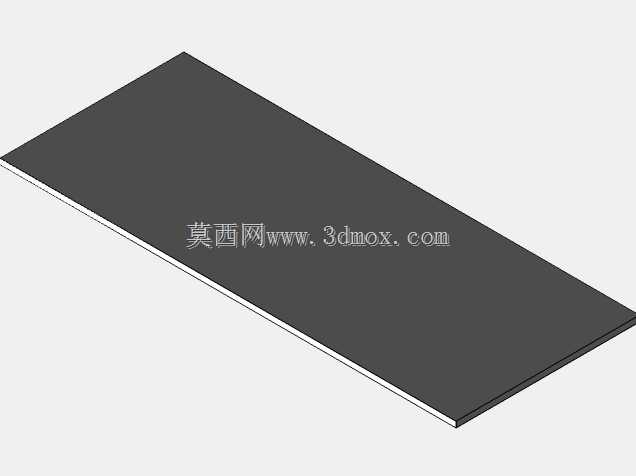

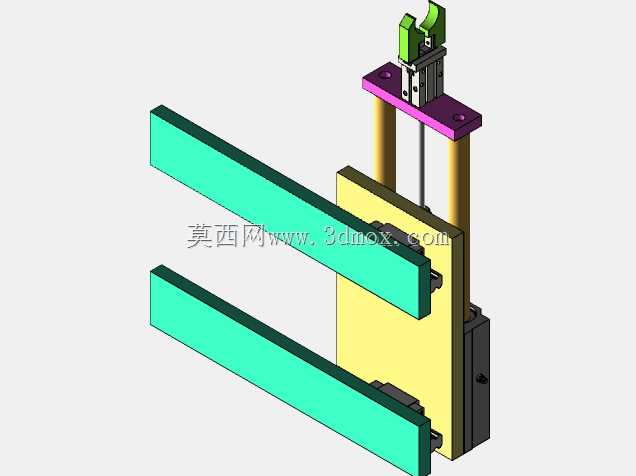

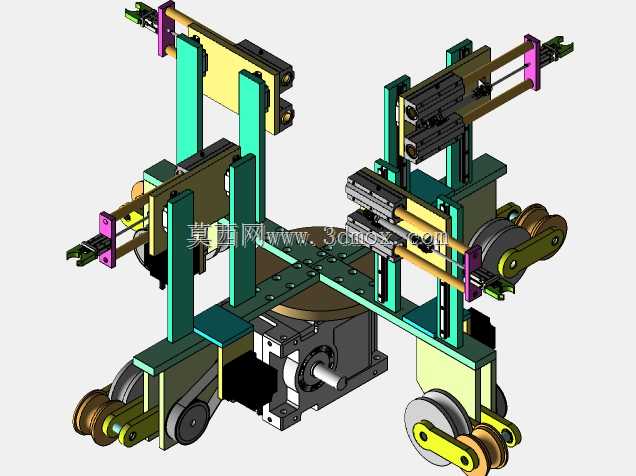

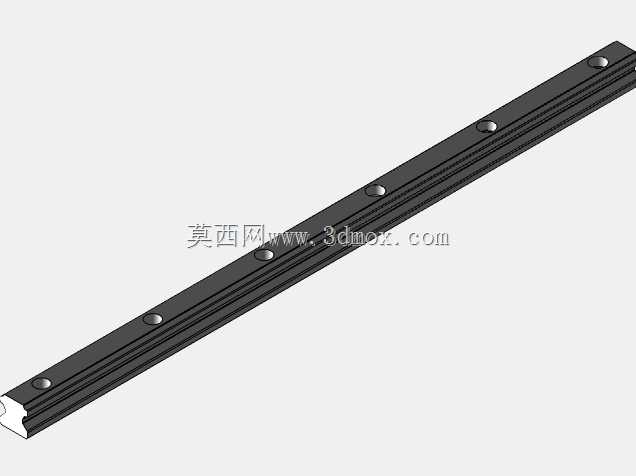

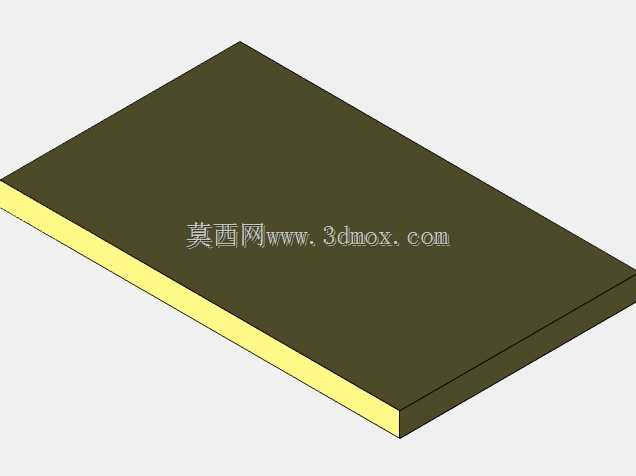

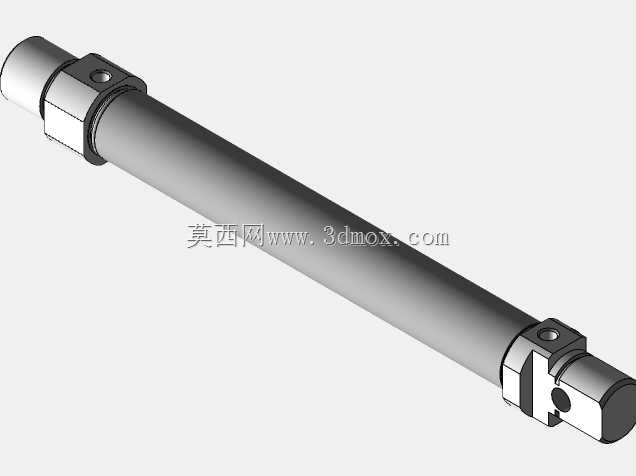

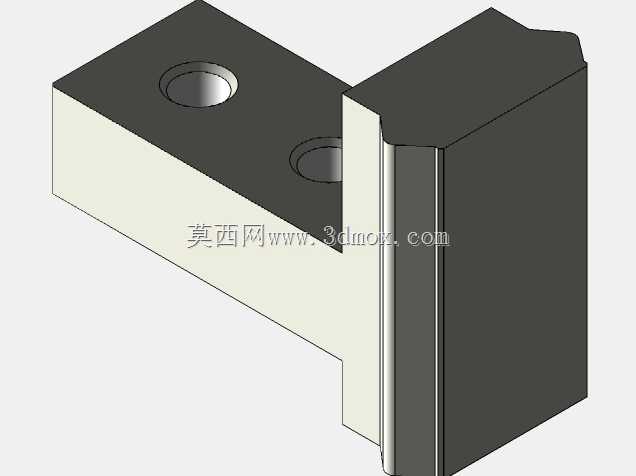

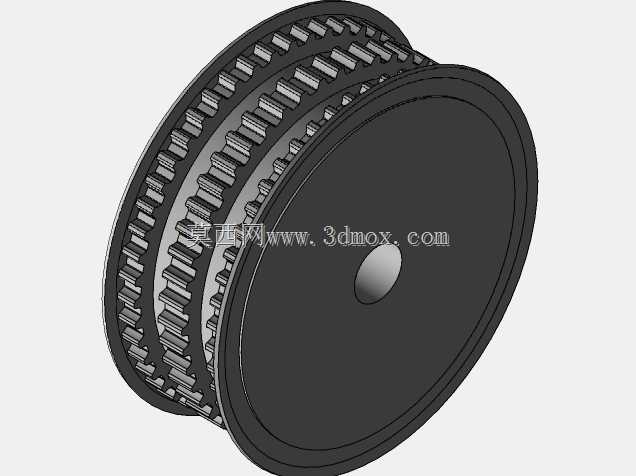

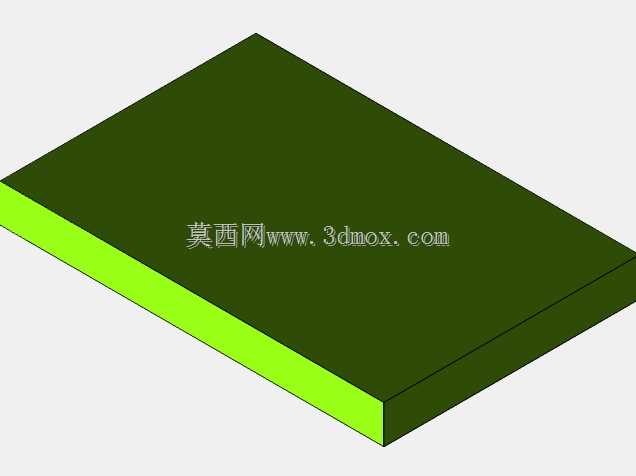

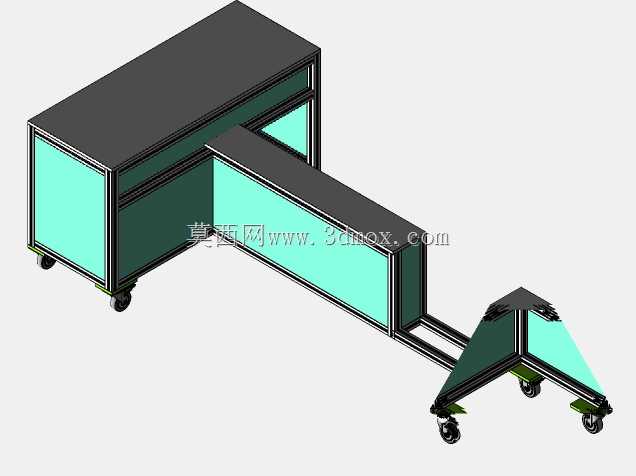

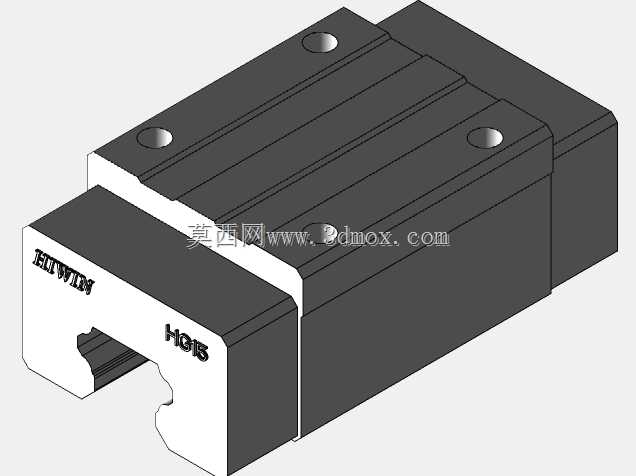

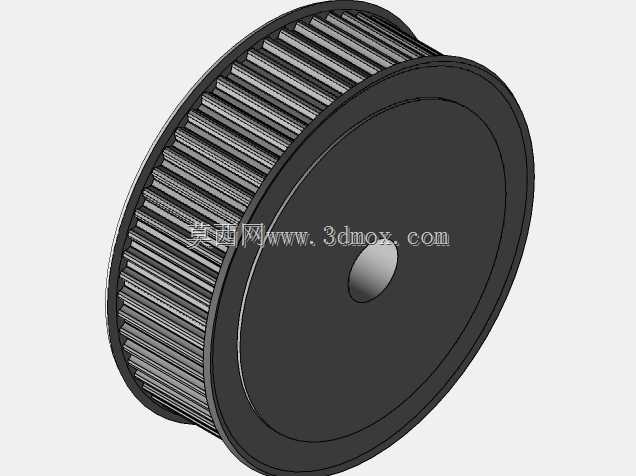

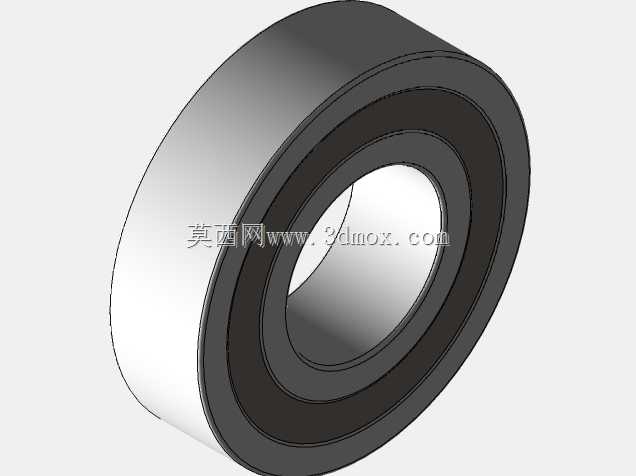

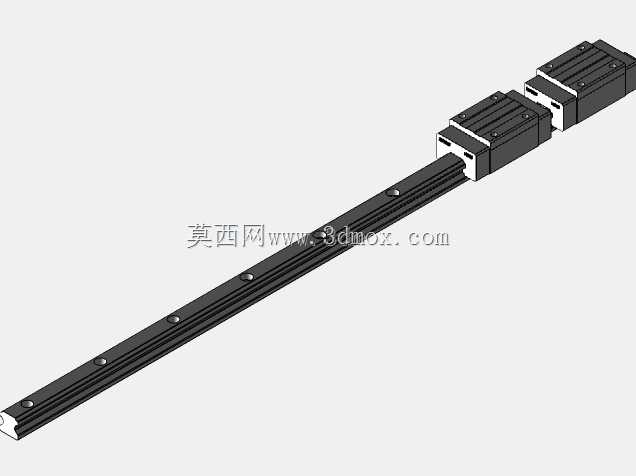

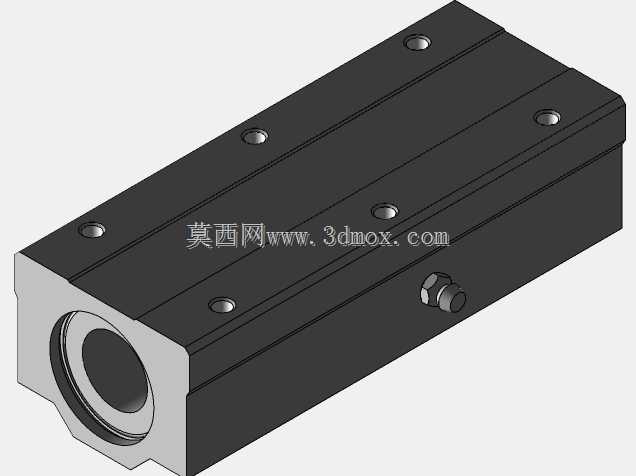

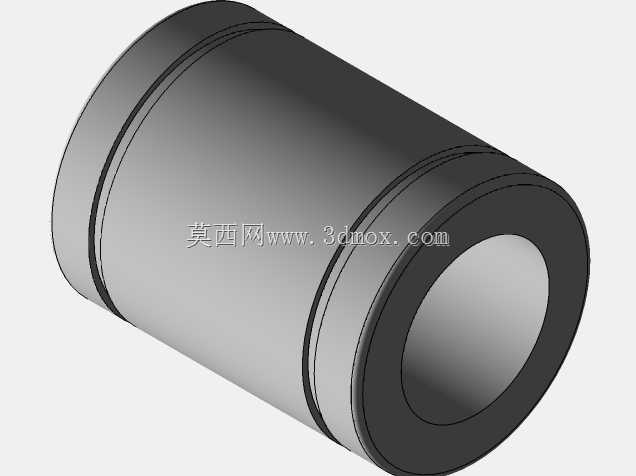

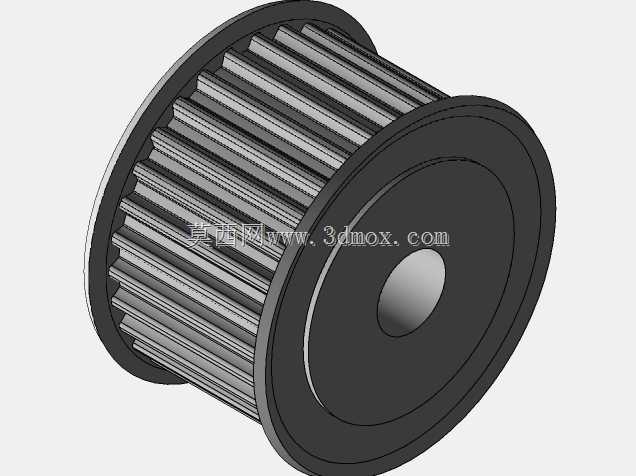

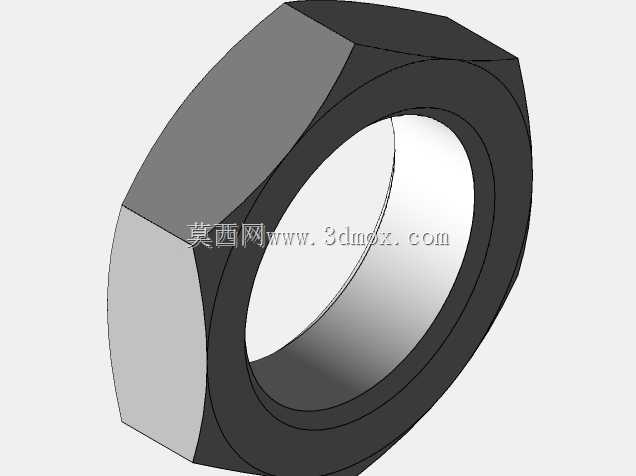

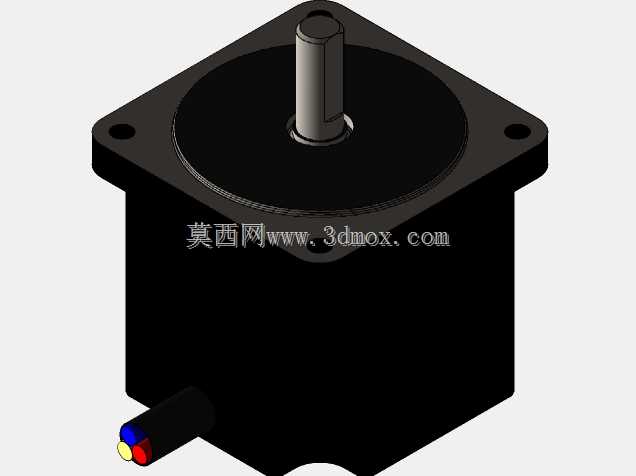

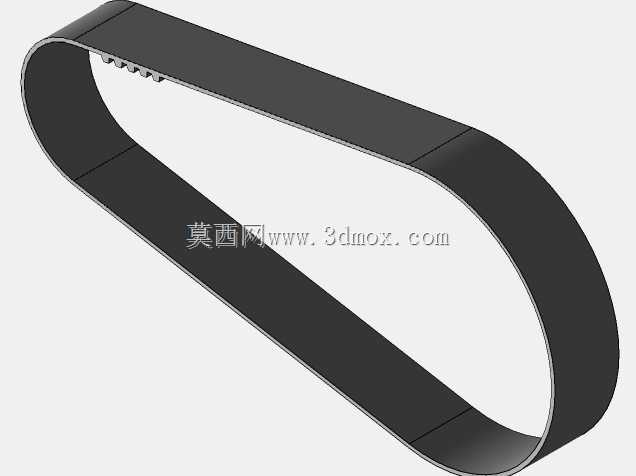

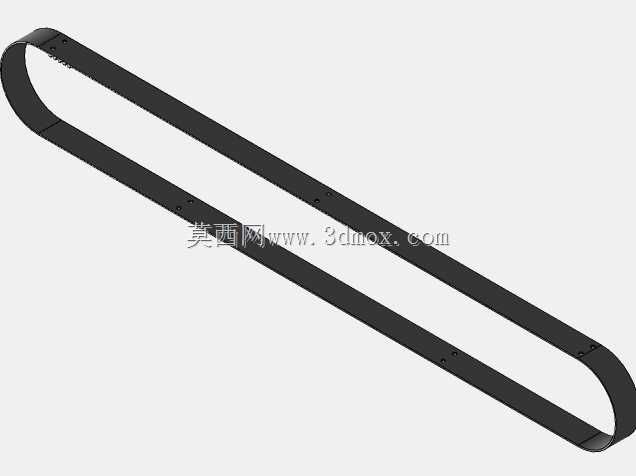

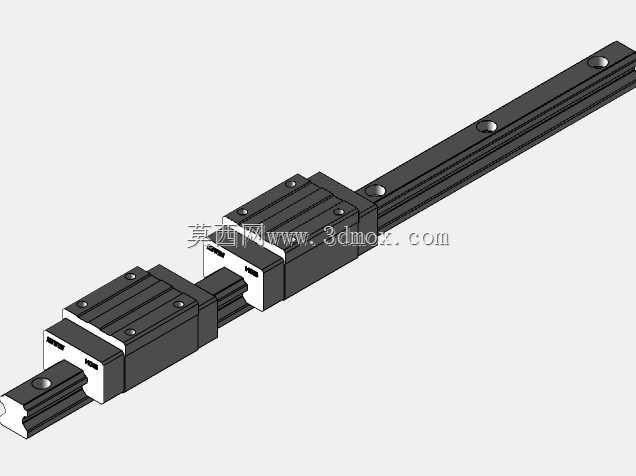

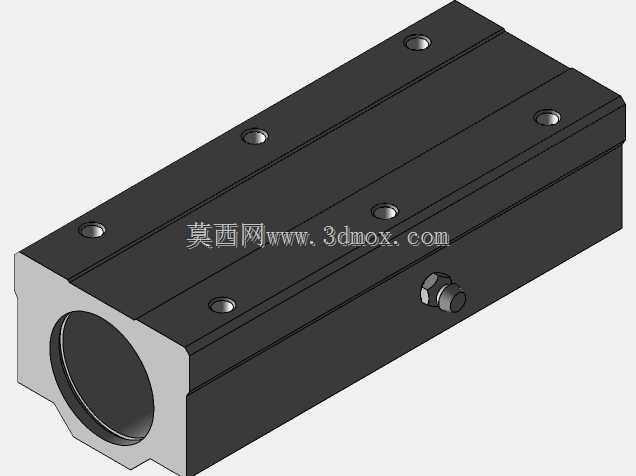

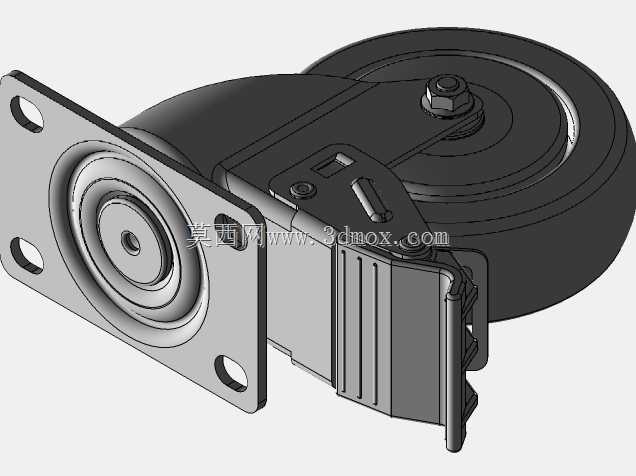

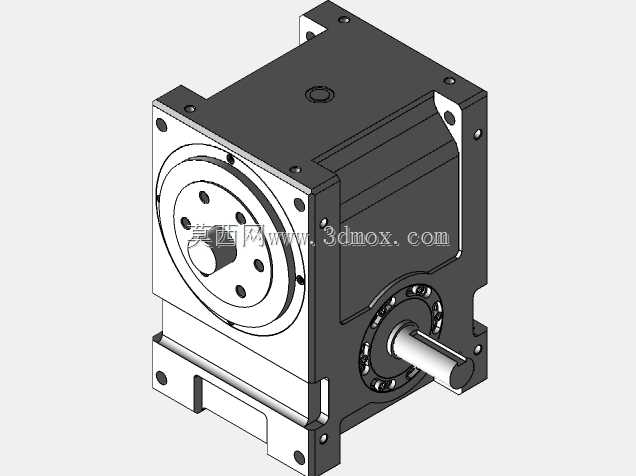

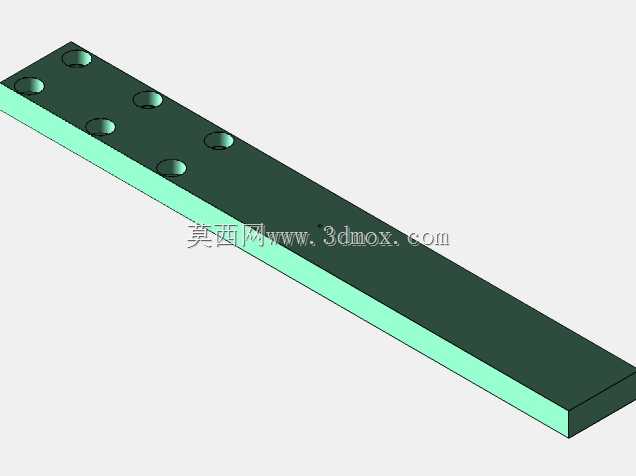

　　这套弯制执行机构的设计，最初是针对小直径金属管材批量弯制工位的痛点做的定向开发，在五金管件加工、制冷管路预制、小型家具金属框架生产的产线环节里，这类机构往往承担着单工位弯制前的管材定位与夹持动作，替代传统人工持料的操作模式，能把弯管工序的定位误差控制在0.1mm以内，避免人工送料时管材偏移导致的弯角偏差、管壁褶皱问题。从结构布局来看，整套机构采用双平行导轨作为管材承托基础，两根平行布置的青绿色导轨槽间距匹配常规6-12mm直径管材的送料路径，导轨槽的内槽面做了圆角过渡处理，管材在槽内滑动时不会刮伤外表面，尤其适配铜管、铝管这类软质金属管材的输送需求，不会在送料阶段留下划痕影响成品外观。中间的黄色立式安装板是整套机构的承载基体，

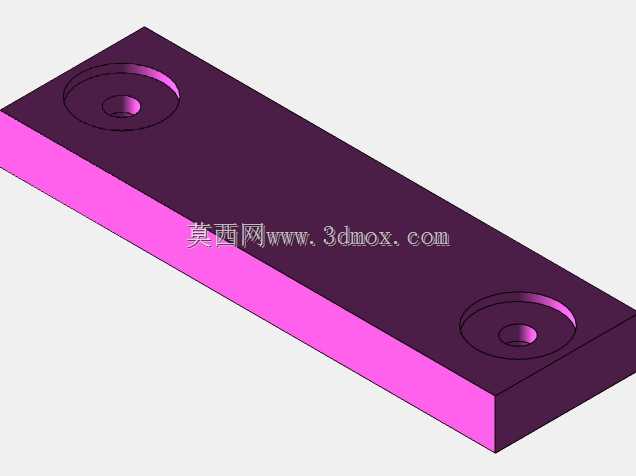

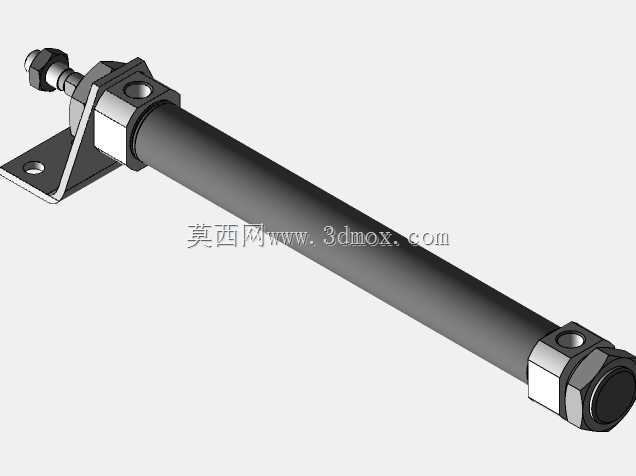

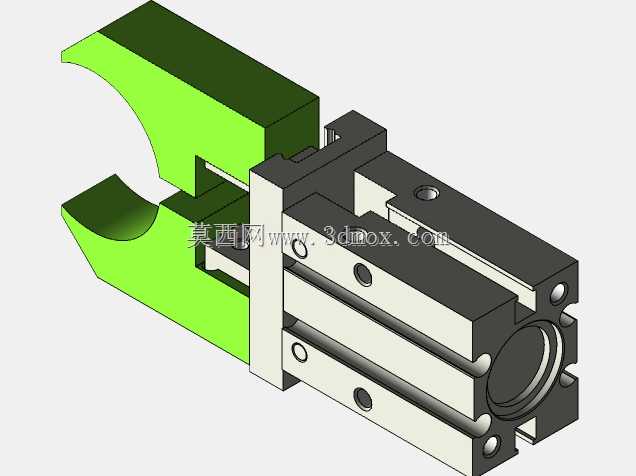

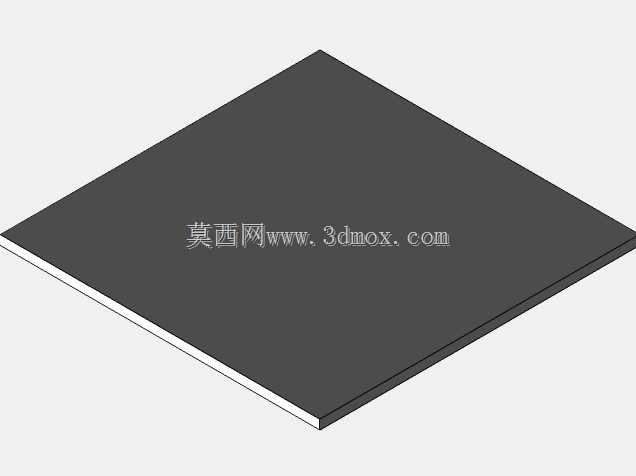

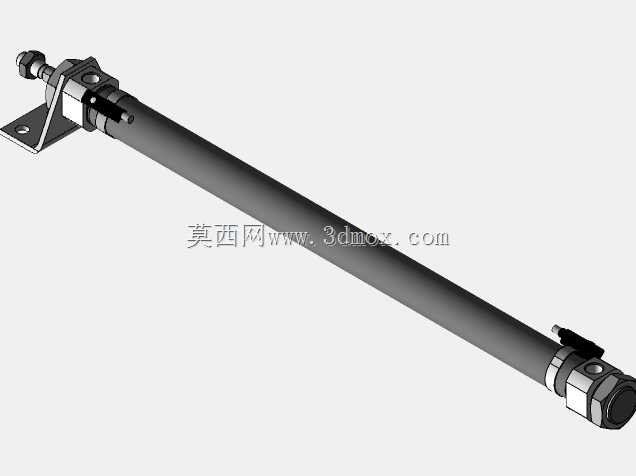

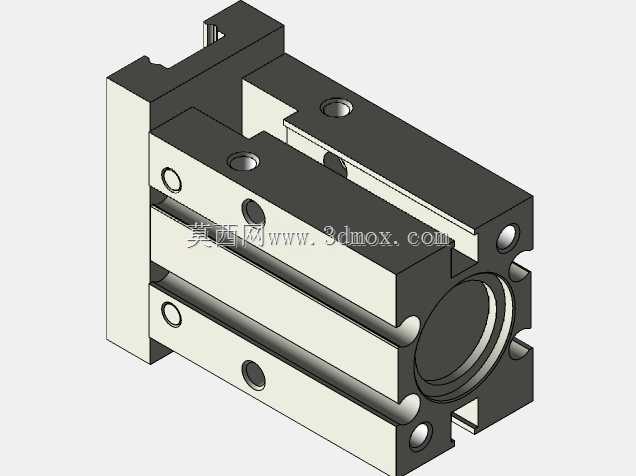

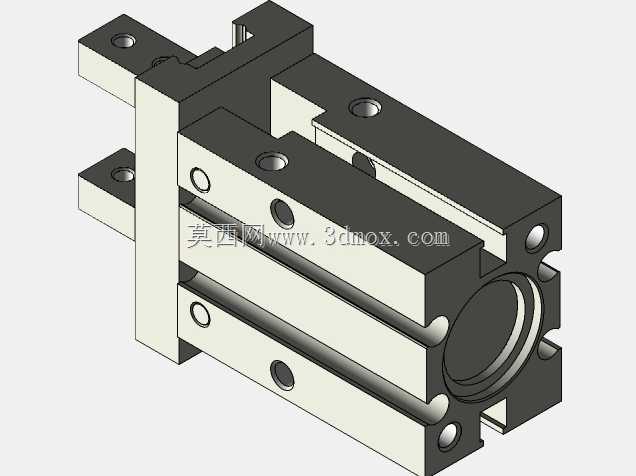

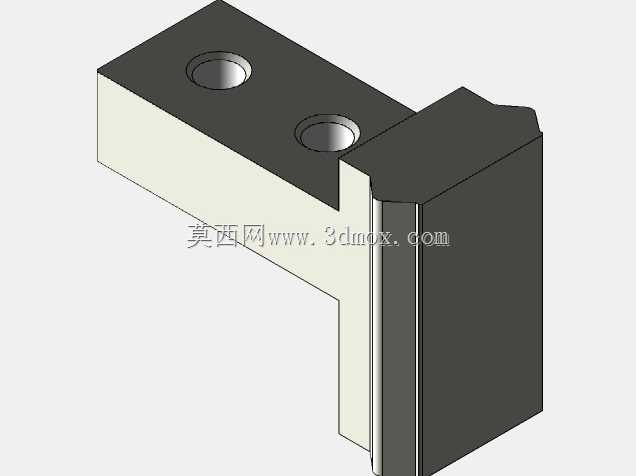

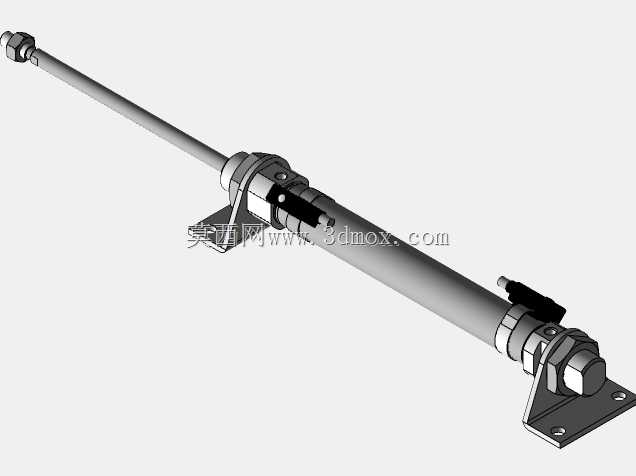

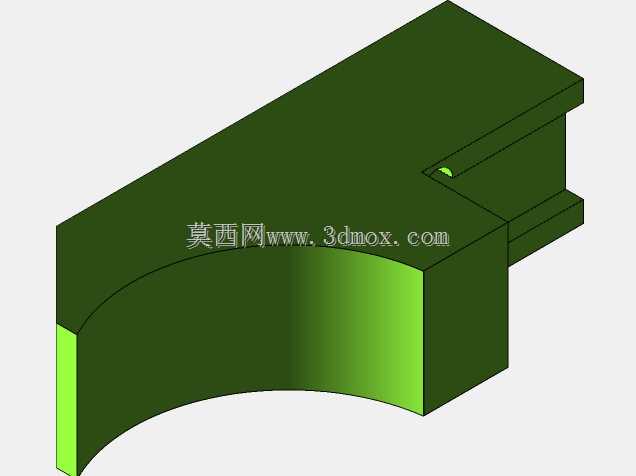

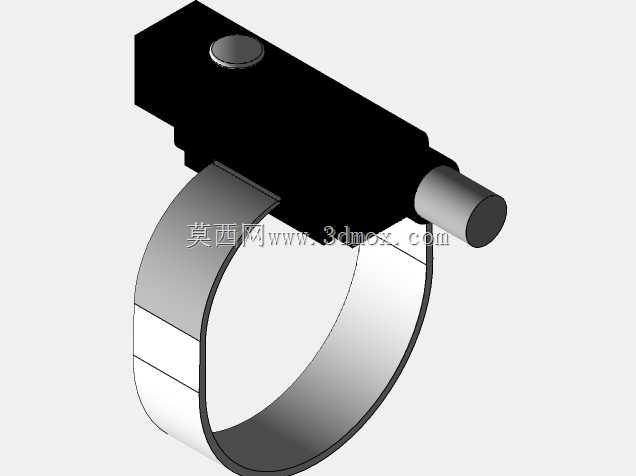

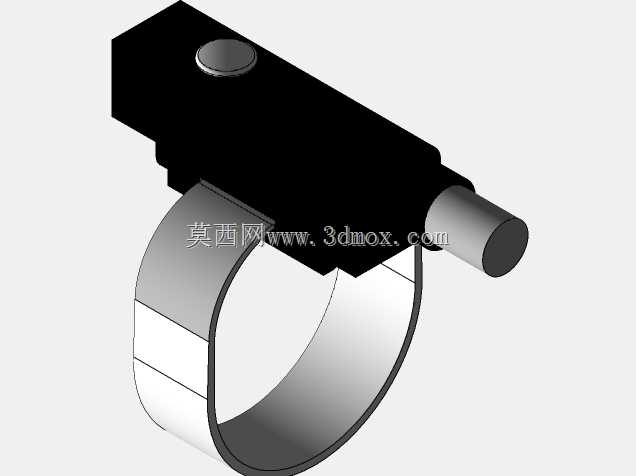

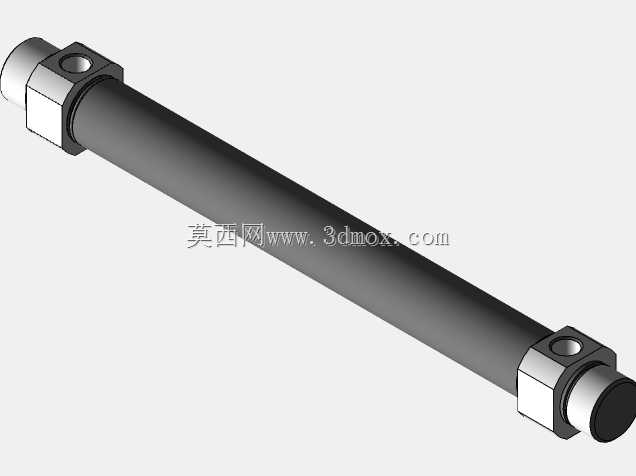

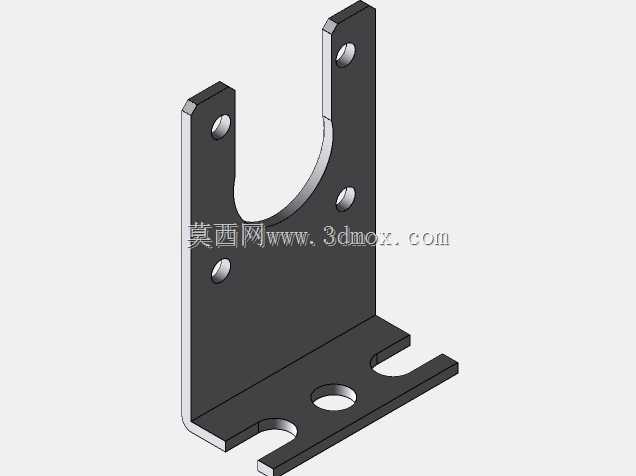

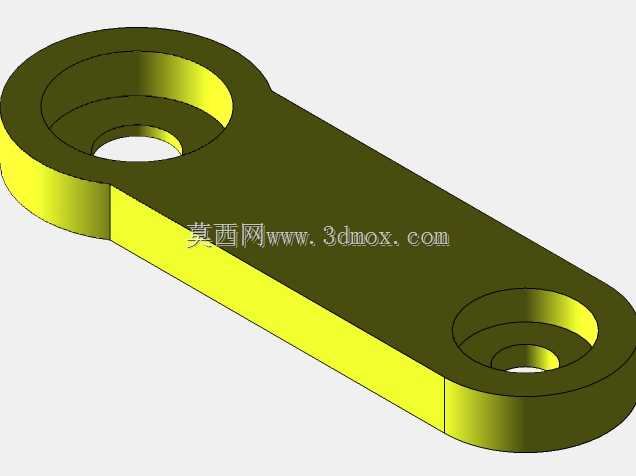

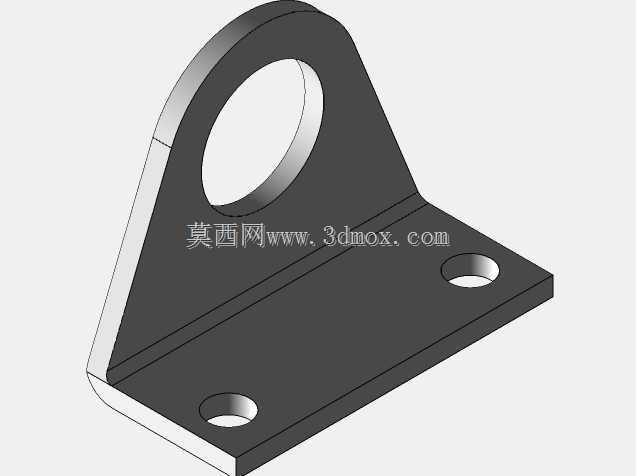

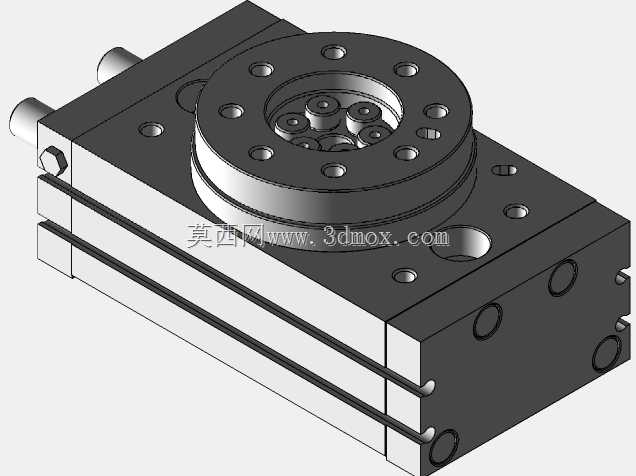

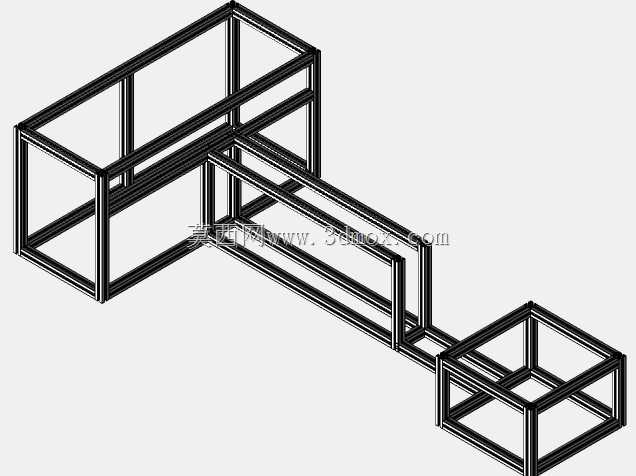

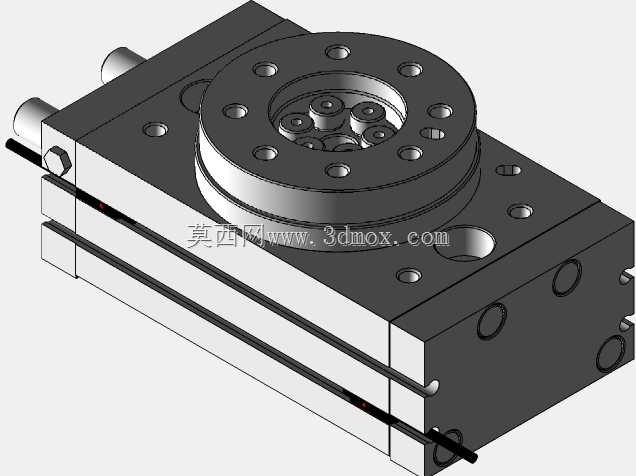

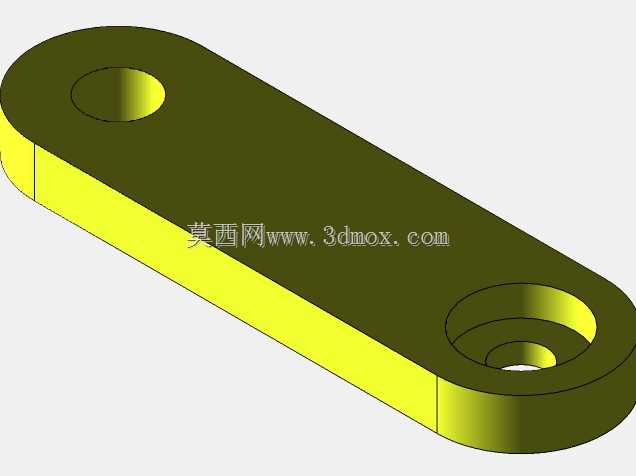

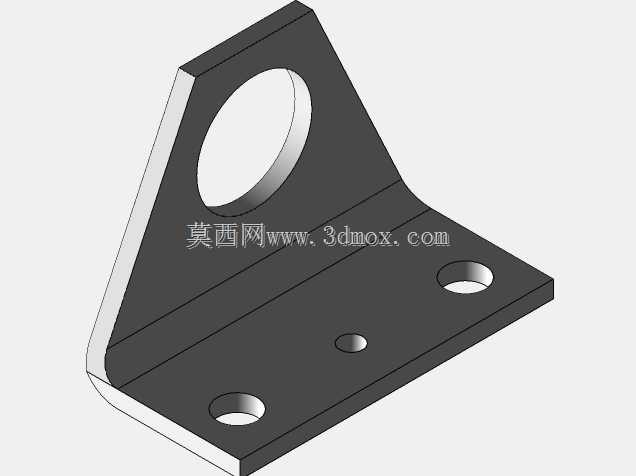

　　所有功能组件都直接或间接固定在这块板件上，板件背面预留了标准安装孔位，可以直接固定在弯管主机的立式机架上，安装时不需要额外做转接板加工，孔位的同轴度公差控制在0.05mm以内，能保证安装后执行机构的动作方向与弯管模具的进给方向完全平行，不会出现偏载卡滞的问题。顶部的气动夹持组件是这套机构的核心执行单元，采用竖直安装的导杆气缸作为动力源，气缸输出端连接的夹爪做了V型开口设计，夹持不同直径的管材时都能实现自动对中，不需要更换夹头就能适配一定范围内的管径变化，夹爪的夹持面贴有聚氨酯防滑垫，夹持力可以通过气源压力调节，既不会因为夹持力过小导致管材弯制时打滑，也不会因为夹持力过大在薄壁管材表面留下压痕。夹持组件的安装板采用紫色电木板加工，

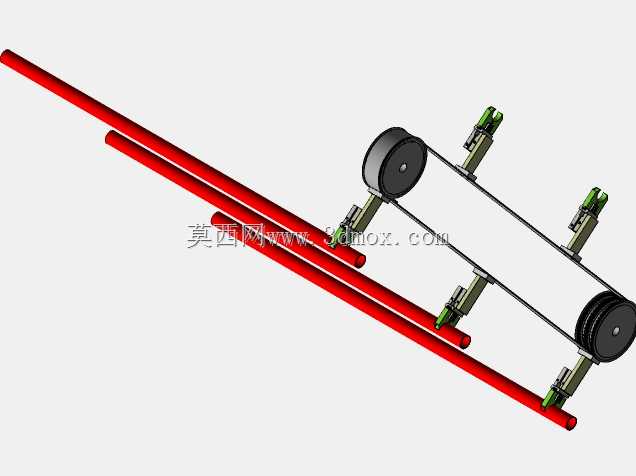

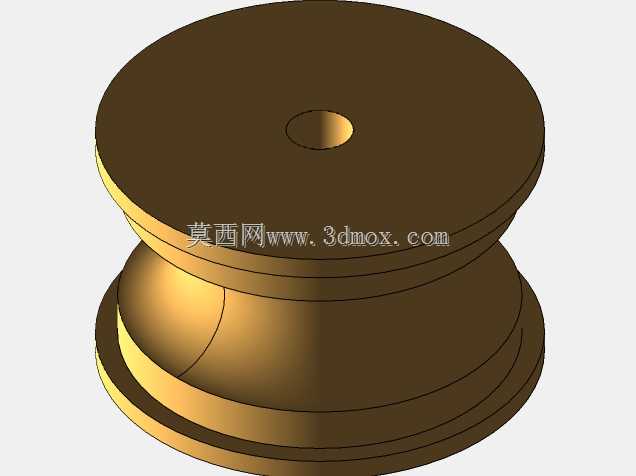

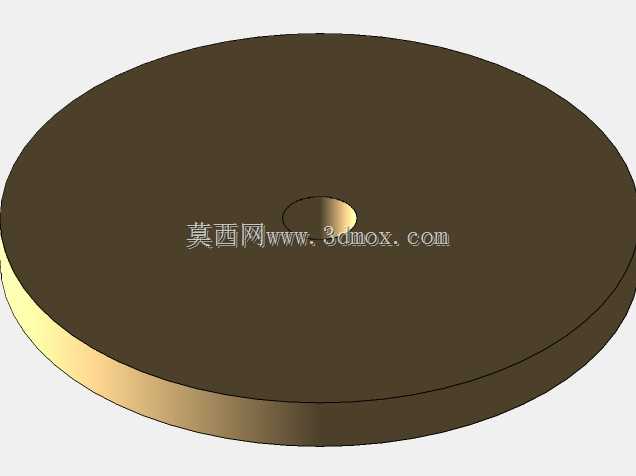

　　一方面能隔绝气缸动作时的静电传导，避免加工金属管材时产生的静电影响周边传感元件的信号稳定性，另一方面电木板的耐磨性能优于普通塑料板，长期承受气缸往复冲击不会出现安装孔位磨损松动的问题。整套机构的动作逻辑与产线节拍完全匹配，当管材沿平行导轨输送到预设弯制位置时，顶部的气动夹爪下行压紧管材，完成定位锁止后，下方的弯管模具动作完成管材弯制，弯制结束后夹爪上行复位，管材继续向前输送到下一个弯制工位，整个动作循环的时长可以控制在1.2秒以内，适配中等节拍的管件加工产线需求。从安装边界来看，整套机构的横向宽度刚好匹配双导轨的跨距，纵向伸出长度不会超出弯管主机的工作台面范围，竖直方向的行程预留了足够的安全距离，

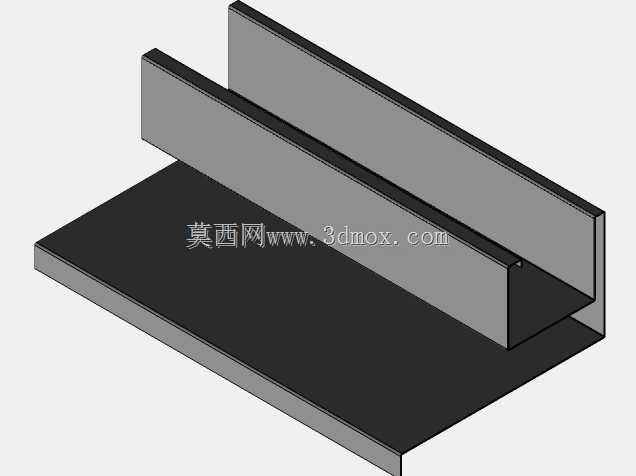

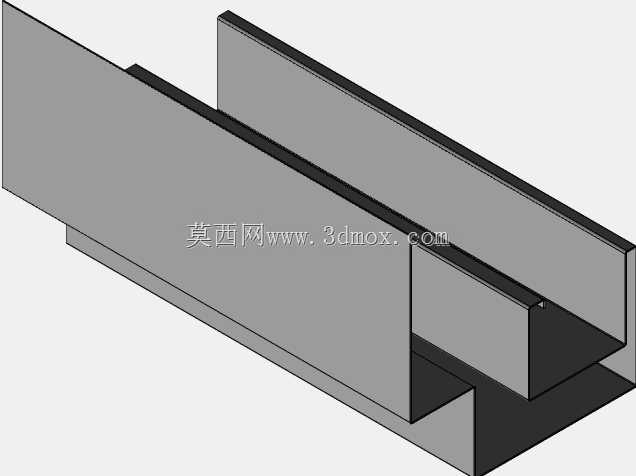

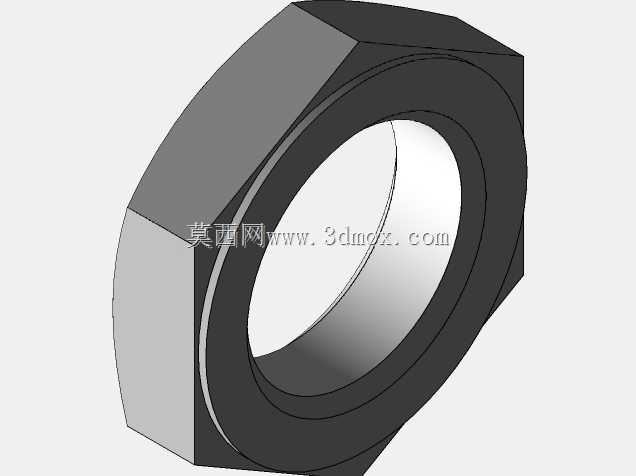

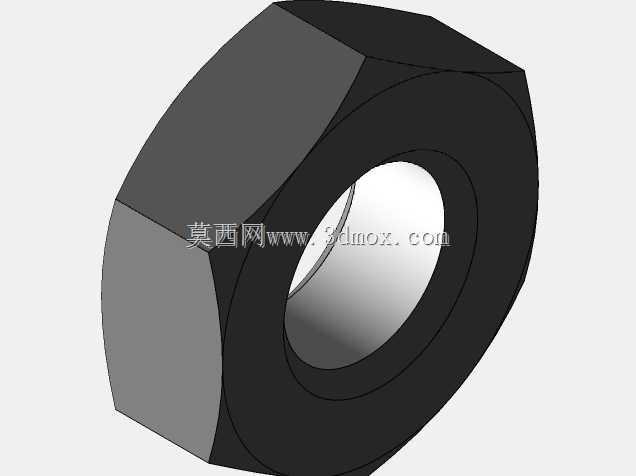

　　夹爪下行到最低位置时与导轨面的间隙可以根据管材直径做微调，调节范围在0-20mm之间，不需要拆解机构就能通过气缸尾部的行程调节螺栓完成参数调整。在设计阶段就考虑了现场维护的便利性，所有紧固件都采用标准内六角螺栓，易损件比如夹爪上的防滑垫、导轨槽的耐磨衬条都采用快拆结构，现场更换不需要专用工具，能把设备维护的停机时间压缩到最短。导轨槽的截面形状经过多次优化，最初设计的是直角槽，送料时管材容易卡在槽的接缝处，后来改成了大圆角过渡的U型槽，管材在槽内滑动的阻力降低了40%，哪怕是表面没有做润滑处理的管材，也能顺畅输送不会卡滞。立式安装板的厚度经过刚度校核，在气缸最大夹持力的作用下，板件的最大变形量不超过0.02mm，完全能满足弯制时的定位刚度要求，不会因为板件变形导致夹持位置偏移。整套机构没有采用复杂的传动结构，所有动作都由单一气缸驱动，故障率远低于多动力源的复杂定位机构，气源压力在0.4-0.6MPa的常规工厂气源条件下就能稳定工作，不需要额外配置增压设备，适配绝大多数五金加工车间的现有气源条件。
