轴类零件自动上下料磨削加工设备

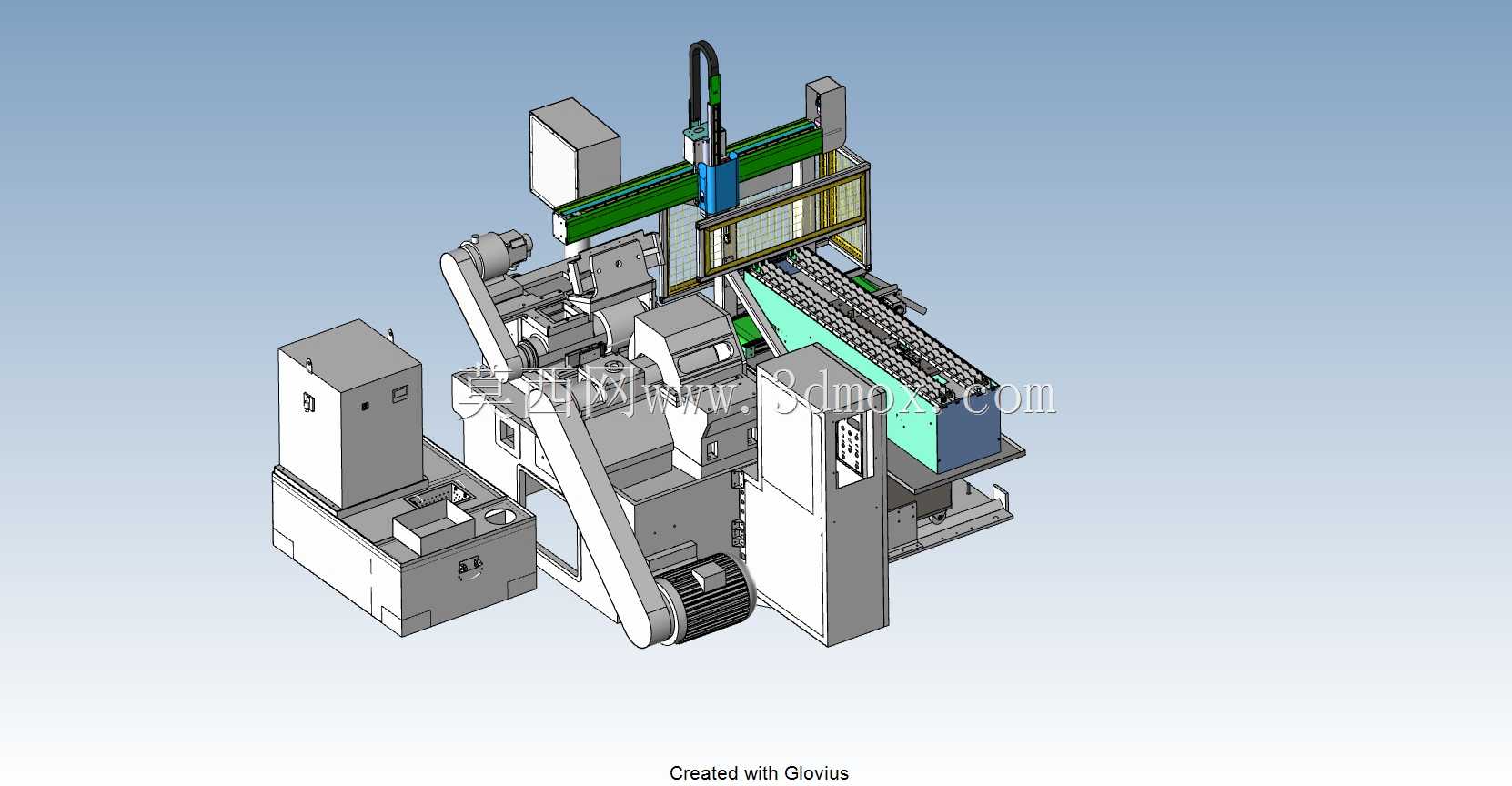

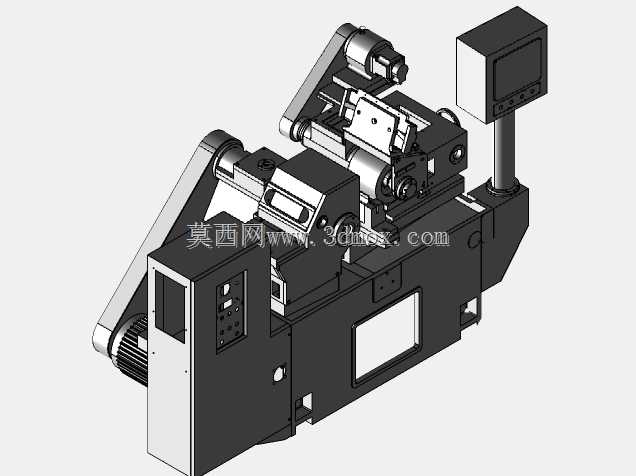

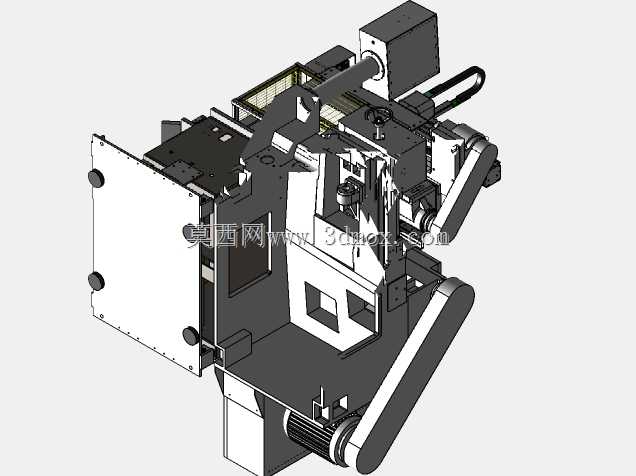

　　这套设备主要面向轴类零件的端面磨削加工场景，在五金加工、汽配零件生产、精密轴件制造的车间产线中，常作为无心磨床的配套上下料单元使用，替代传统人工上下料的作业模式，解决小直径长轴类零件磨削过程中人工送料定位不准、效率低下、作业安全隐患多的实际问题。从整体布局来看，设备采用主机加工单元与桁架送料单元并排布置的结构，左侧集成了磨削主机的主体结构，包含砂轮进给组件、主轴驱动单元、工件托架定位组件，驱动电机采用下沉式安装在主机底座侧方，通过皮带传动连接砂轮主轴，这种布局能有效压缩设备的横向占地尺寸，同时降低电机运行振动对磨削精度的影响，底座采用整体式铸铁焊接结构，内部预留切削液回流腔与排屑空间，无需额外搭建复杂的回液管路，

　　安装时只需对接车间的切削液循环系统接口即可完成管路部分的部署。右侧的桁架送料单元采用双直线导轨导向的龙门式结构，Z轴末端配备气动夹爪，可完成料仓内待加工工件的抓取、定位上料、加工完成件的下料转运全流程动作，料仓采用多层阶梯式排布设计，可兼容直径6mm到20mm、长度80mm到300mm范围内的光轴、台阶轴类零件的存放，料道倾角经过反复校核，依靠工件自重即可完成逐件送料，无需额外增设拨料动力组件，既降低了设备的制造成本，也减少了后续运维过程中易损件的更换频次。设计过程中，针对磨削加工区域的切削液飞溅问题，在桁架与主机的衔接位置加装了透明防护挡板，挡板采用快拆式安装结构，日常清理维护时无需拆卸整体防护框架，

　　即可完成挡板表面的切削液残留清理与砂轮磨屑的清扫；设备的电控柜采用侧挂式安装在主机机身侧面，柜内预留PLC与伺服驱动器的安装空间，走线全部采用机身内部的穿线孔排布，避免外部走线长期受切削液腐蚀出现线路老化破损的问题。从安装边界来看，设备整体横向占地长度约2.8米，纵深宽度约1.6米，主机部分的高度约1.7米，桁架最高点距离地面约2.4米，车间部署时需要在桁架上方预留不小于0.5米的维护空间，地面需要做10mm厚度的减震垫铺设，避免相邻设备的运行振动传递到磨削主机，影响工件的端面磨削精度。在功能实现逻辑上，设备的运行流程完全匹配磨床的加工节拍，待加工工件由人工批量装填到料仓后，送料机构逐件将工件输送到上料等待位，

　　桁架夹爪抓取工件后精准放置到磨削工位的托架上，待工件定位夹紧后砂轮进给完成端面磨削加工，加工完成后夹爪将成品件抓取放置到出料输送槽，工件依靠自重滑落到成品收集盒内，整个流程无需人工干预，单班作业的上下料效率相比人工操作可提升60%以上，同时能避免人工送料时手部靠近高速旋转砂轮的安全风险。针对不同规格轴类零件的加工适配，设备的托架定位块、夹爪夹头、料道宽度都设计成可快速更换的结构，更换不同规格的适配零件时，只需松开对应的紧固螺丝即可完成组件替换，单批次产品切换的调试时间不超过20分钟，能很好适配中小批量多规格轴类零件的柔性加工需求。设备的机身所有外露钣金件都做了喷塑防锈处理，接触切削液的部件全部采用不锈钢或者硬质阳极氧化铝合金材质，长期在潮湿多磨屑的车间环境下运行也不会出现锈蚀卡滞的问题，传动导轨部位都加装了伸缩式防尘护罩，能有效阻挡磨削产生的硬质磨屑进入导轨滑块内部，延长直线运动组件的使用寿命。
