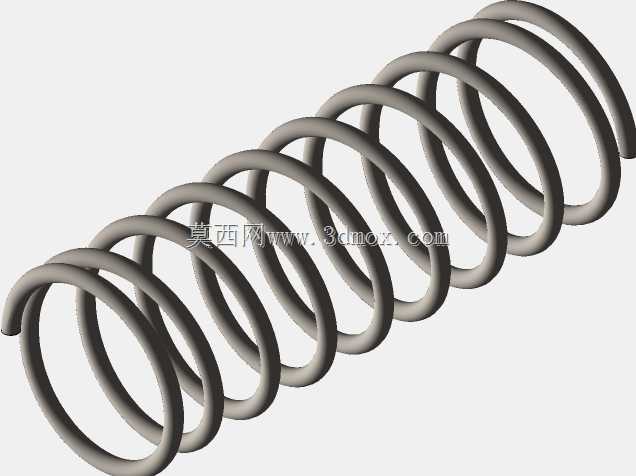

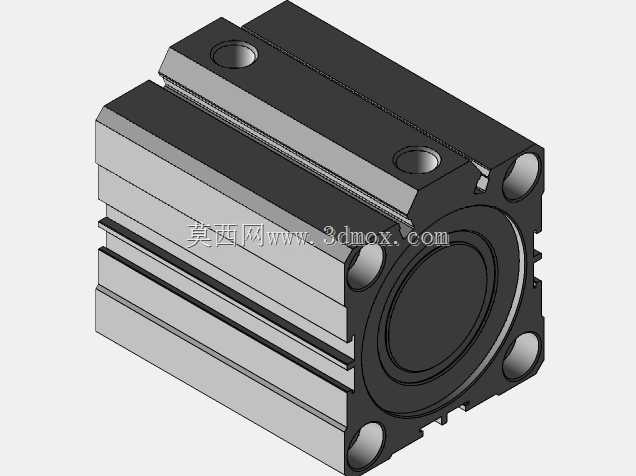

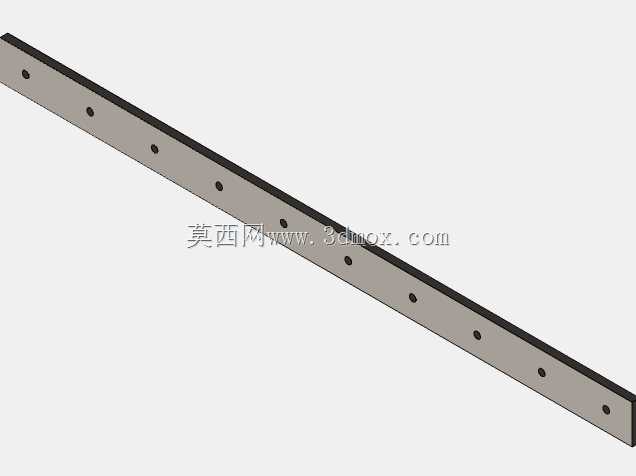

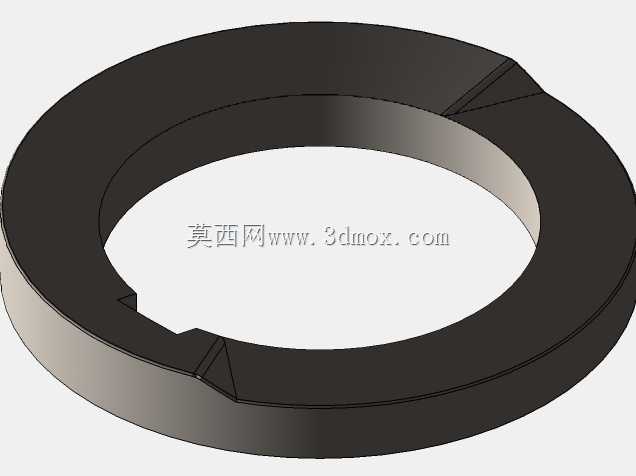

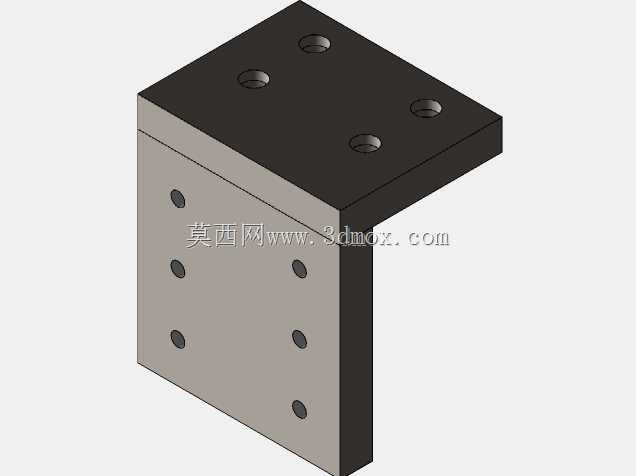

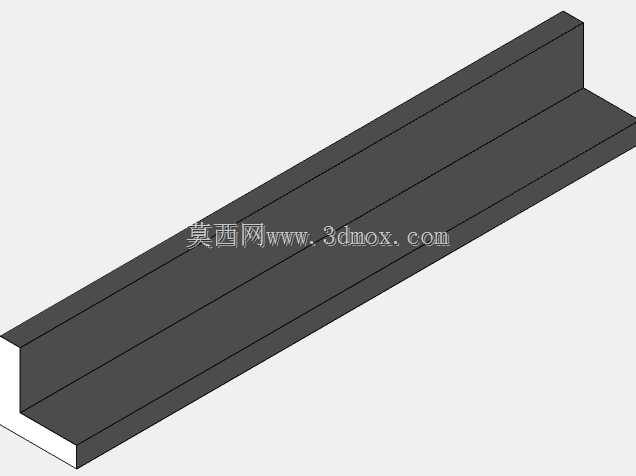

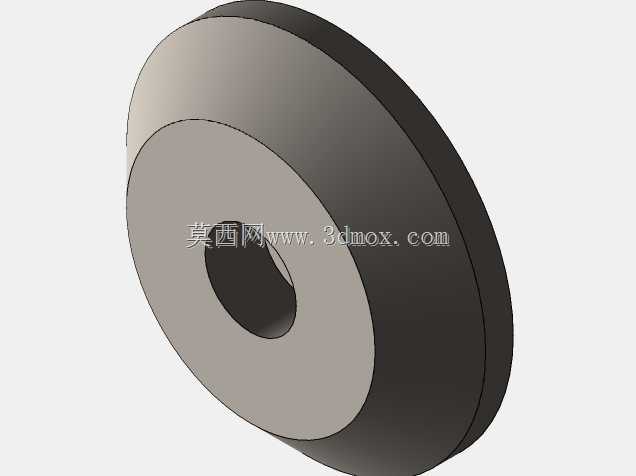

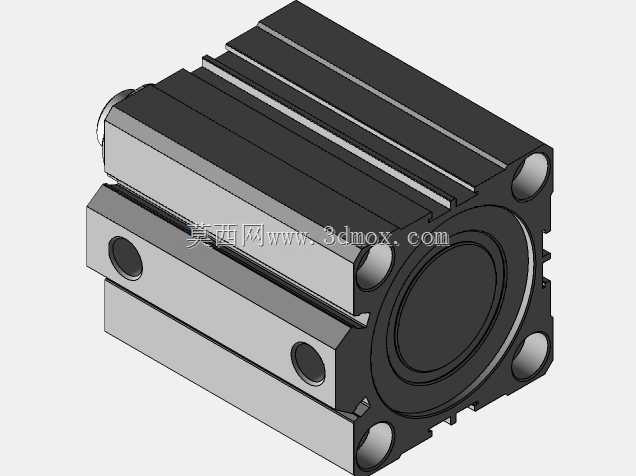

轧机辊系调节主机结构三维设计

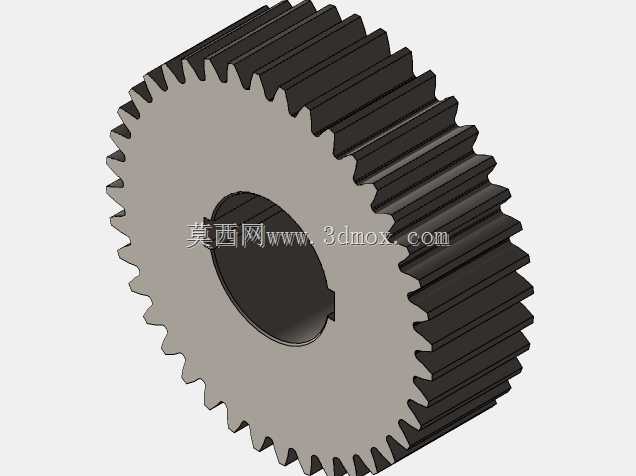

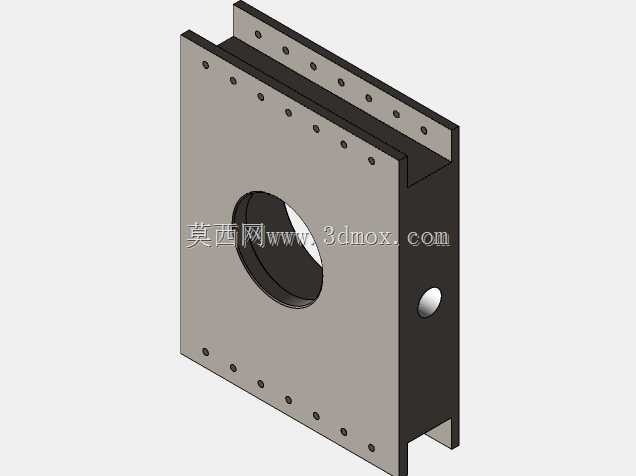

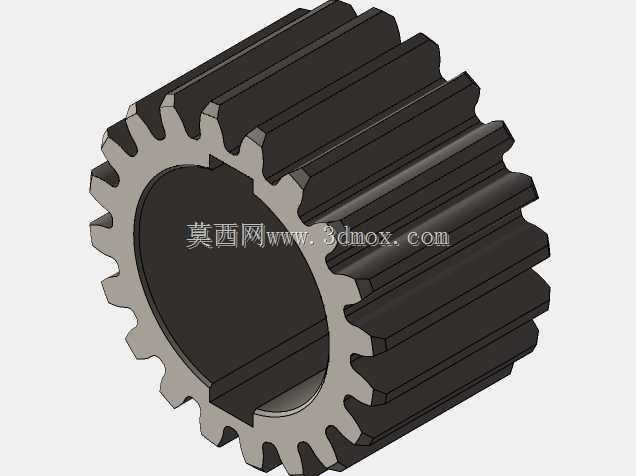

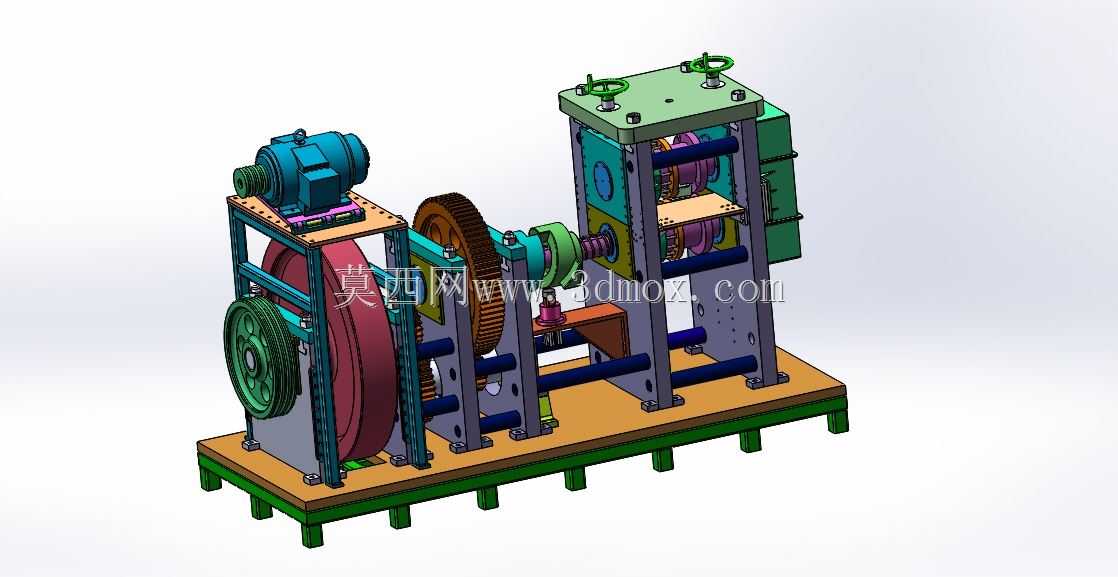

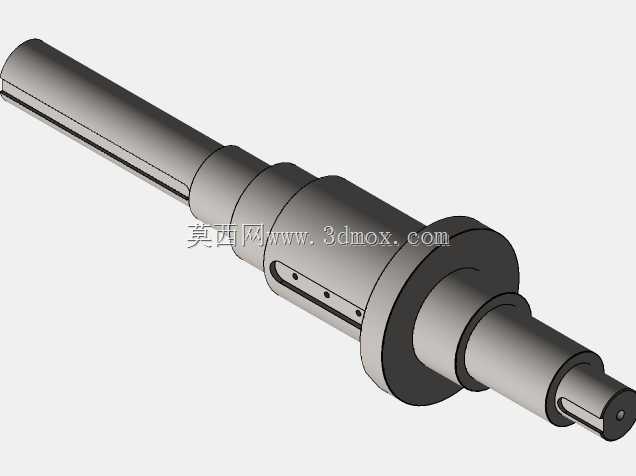

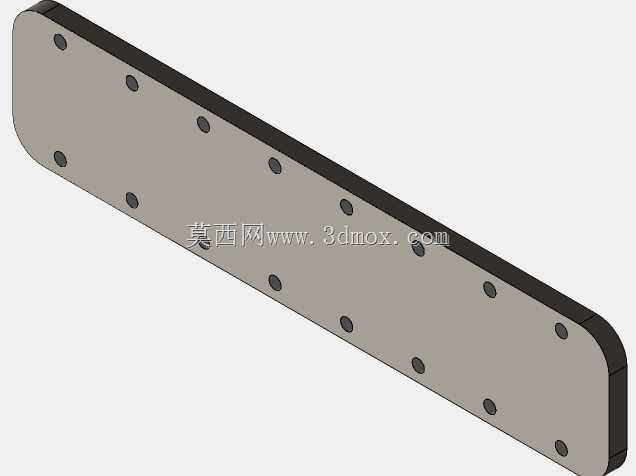

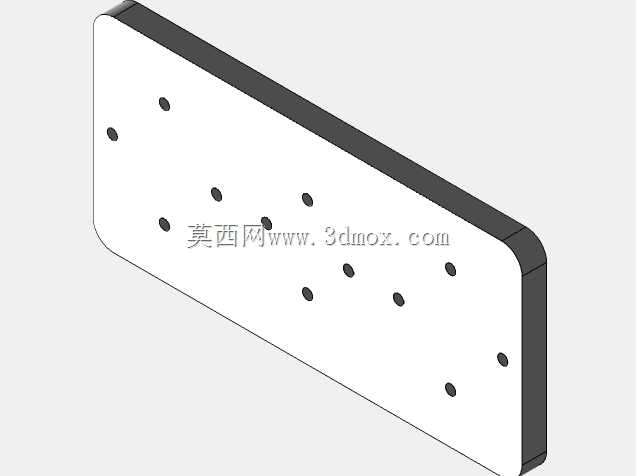

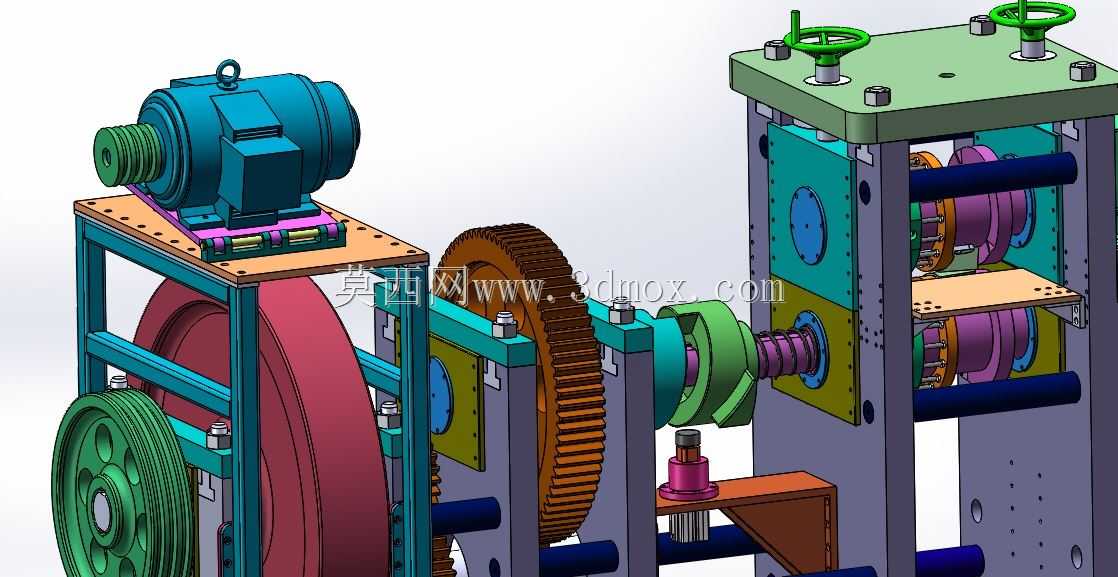

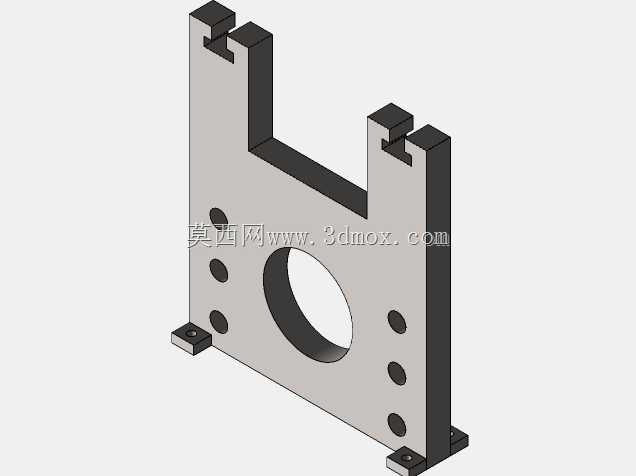

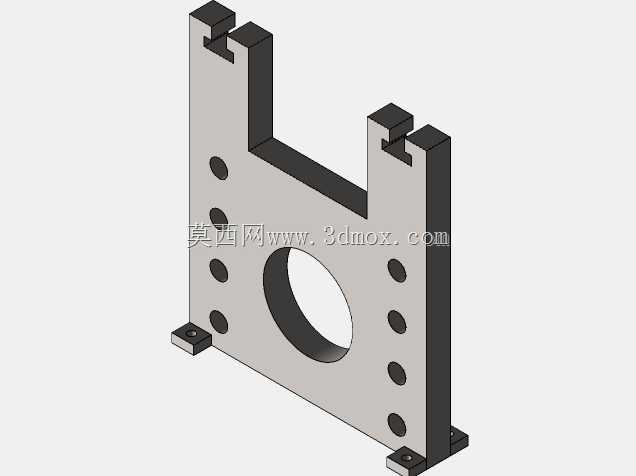

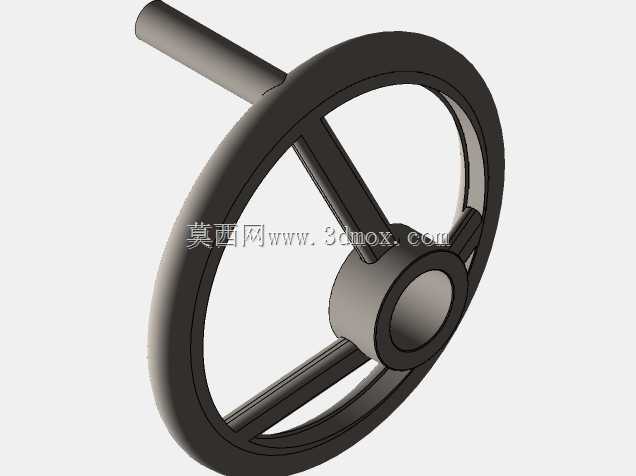

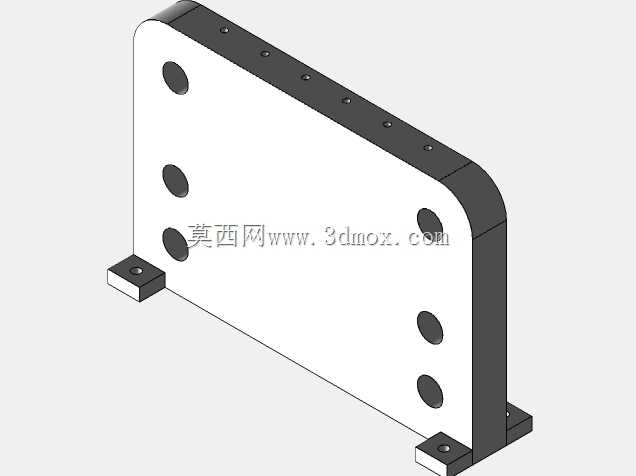

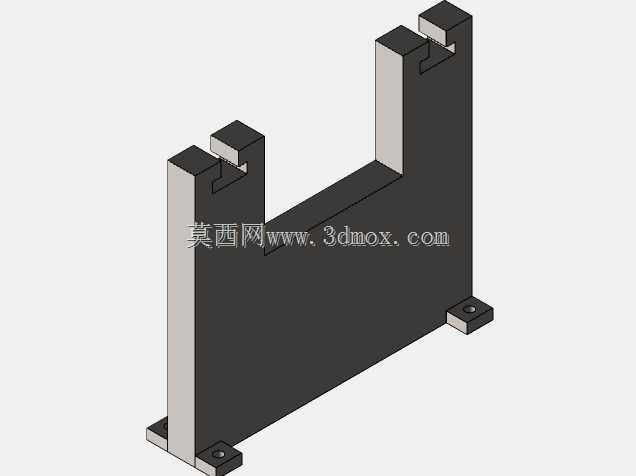

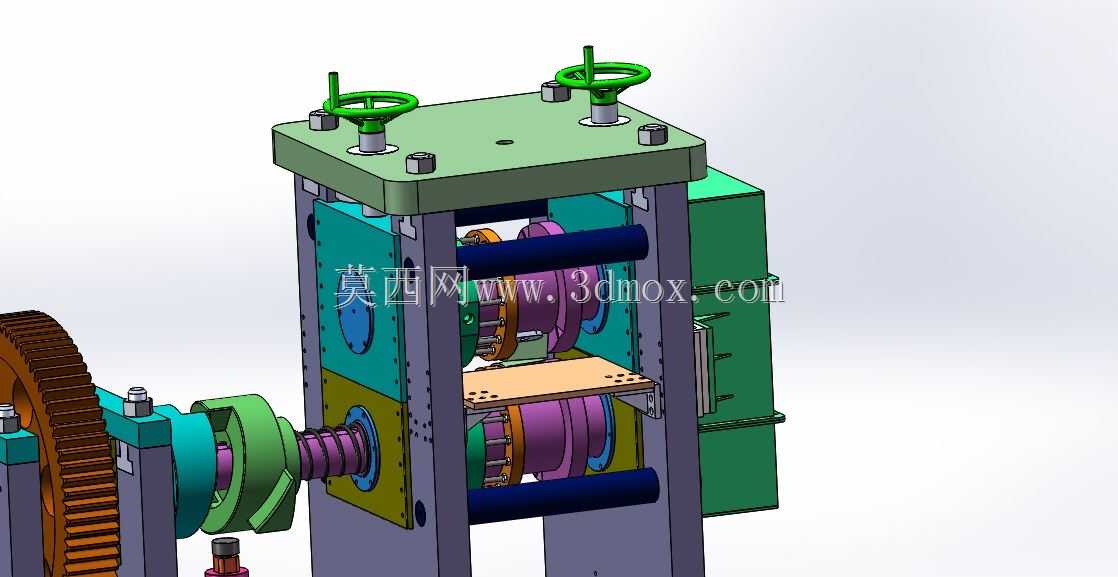

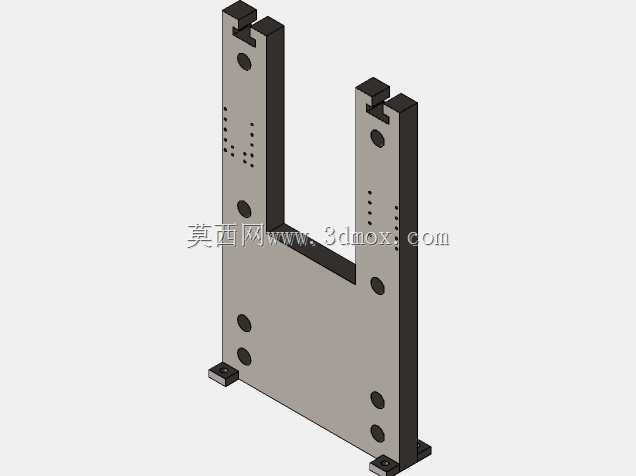

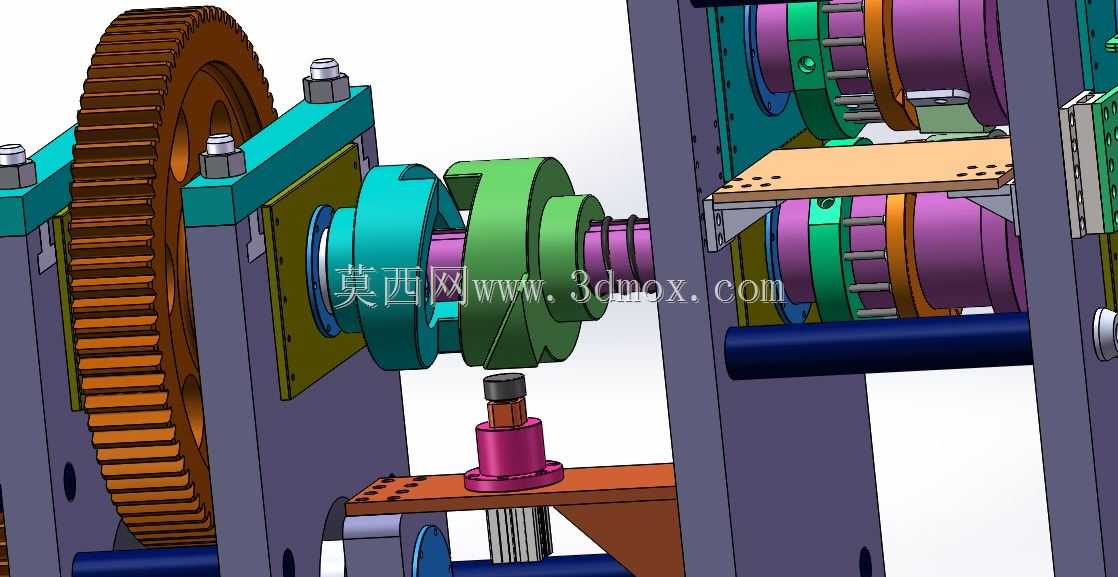

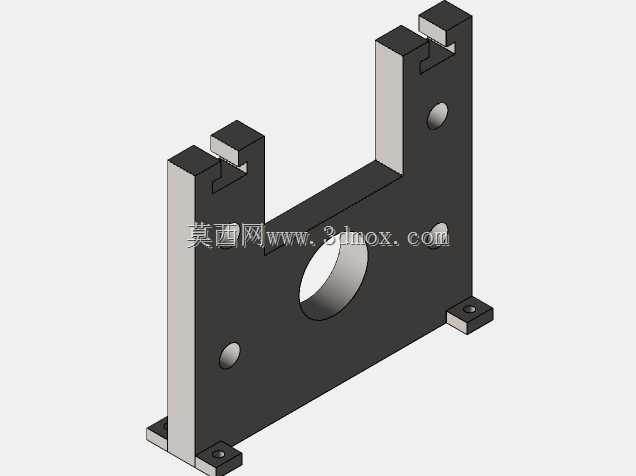

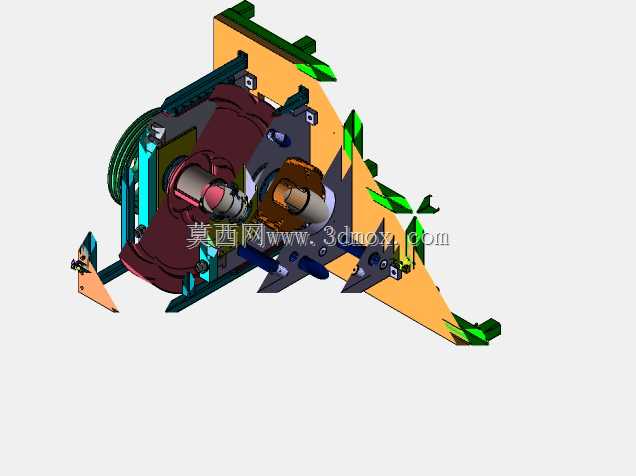

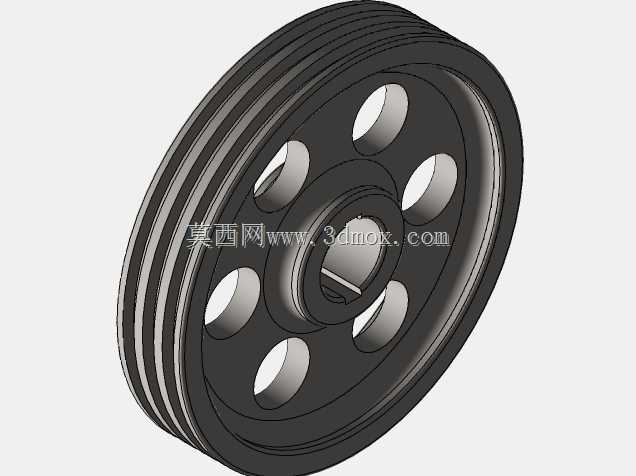

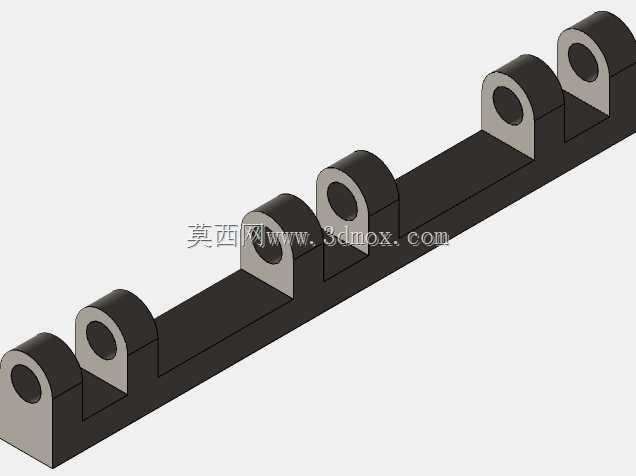

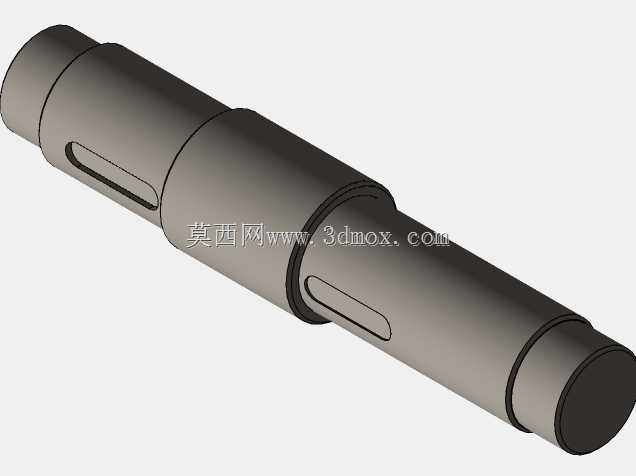

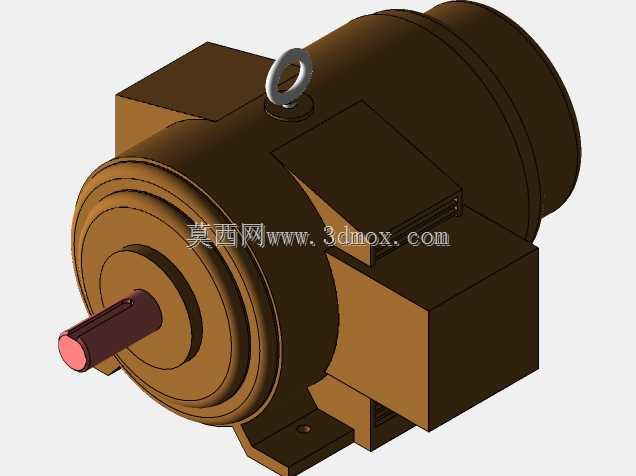

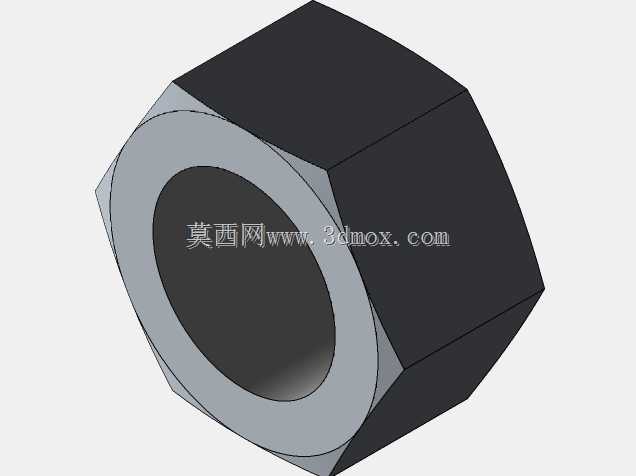

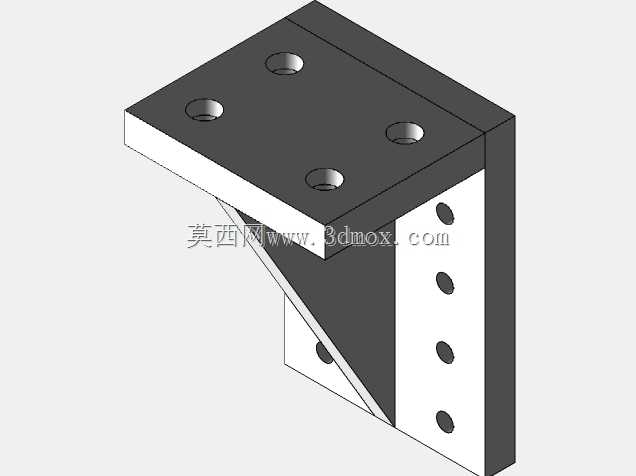

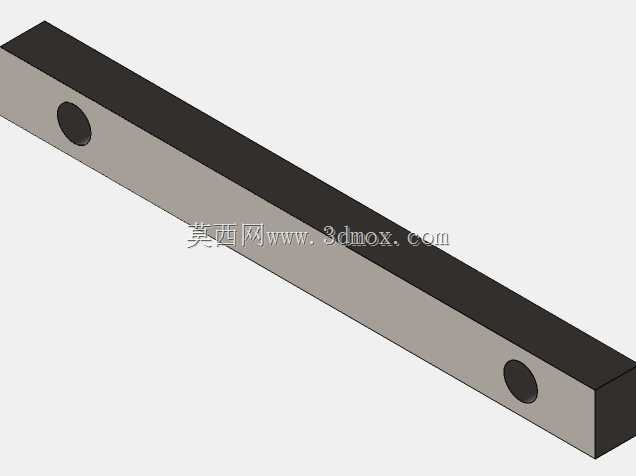

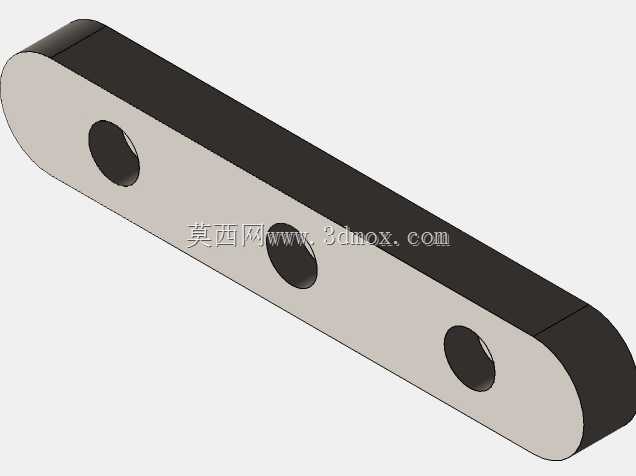

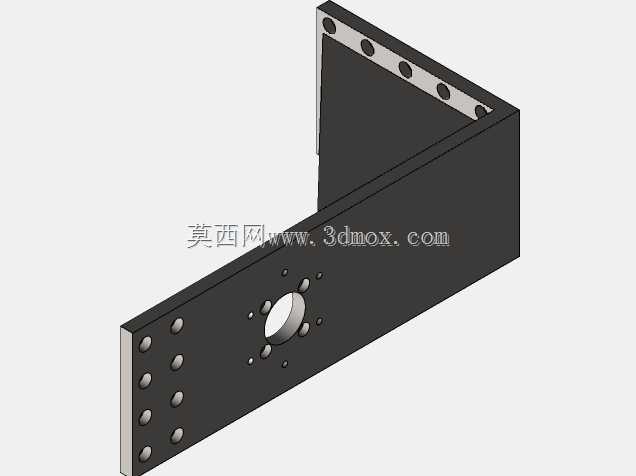

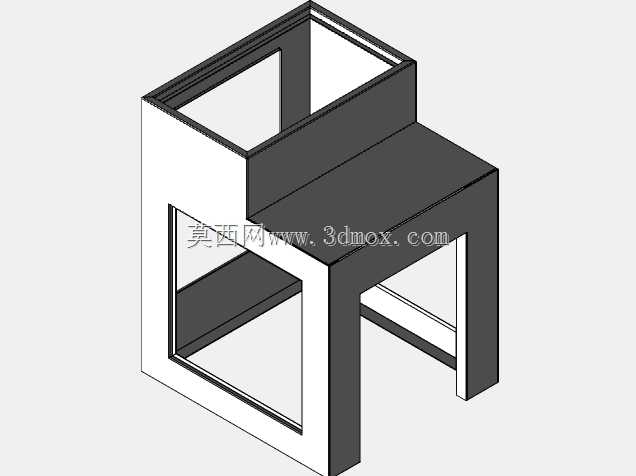

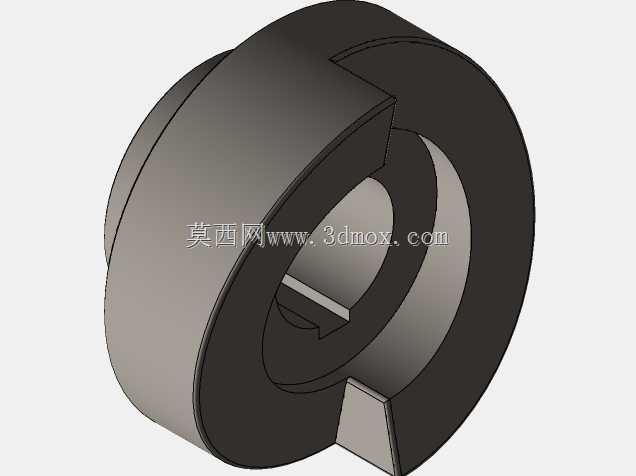

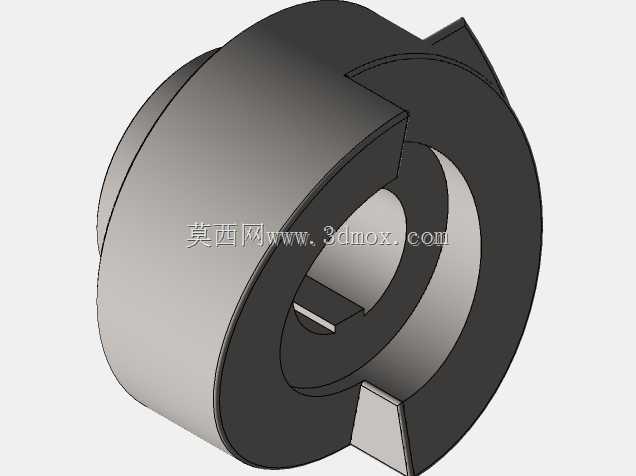

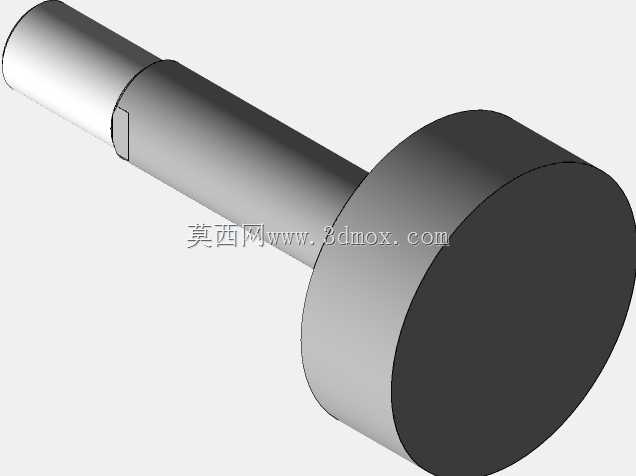

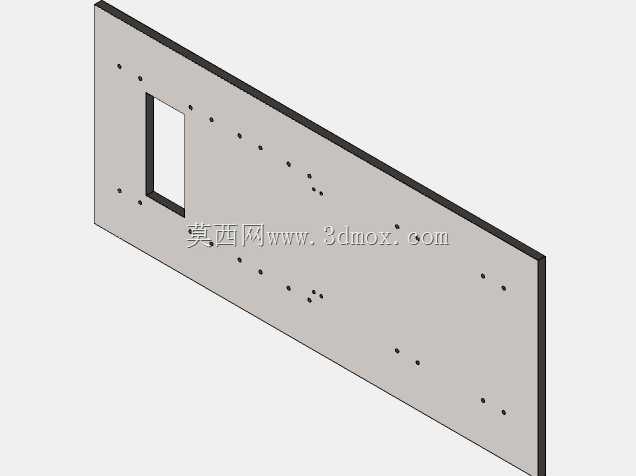

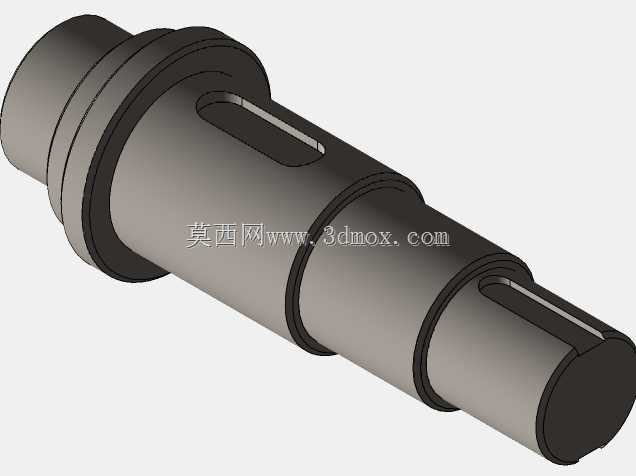

　　这套辊压成型主机的结构设计，核心面向金属带材、棒材的连续冷/热轧制工序场景，常见于冶金压延、五金型材生产、有色金属加工车间的生产线核心工位，承担坯料的厚度压减、截面成型功能。从结构布局来看，设备采用闭式牌坊式机架作为承载主体，两侧立式钢板通过顶部横梁、底部安装基座刚性连接，形成高刚度的受力框架，能够抵消轧制过程中辊系受到的巨大反力，避免机架变形影响成品精度。顶部设置的两组手轮式压下调节机构，通过螺旋副传动分别连接上辊组的两端轴承座，可独立调整两侧压下量，既可以实现平行压下控制带材整体厚度，也能通过单侧微调修正辊系倾斜带来的板形偏差，适配不同厚度公差要求的产品生产。传动端布置的大模数齿轮与万向连接轴，将动力输入的扭矩平稳传递到工作辊，

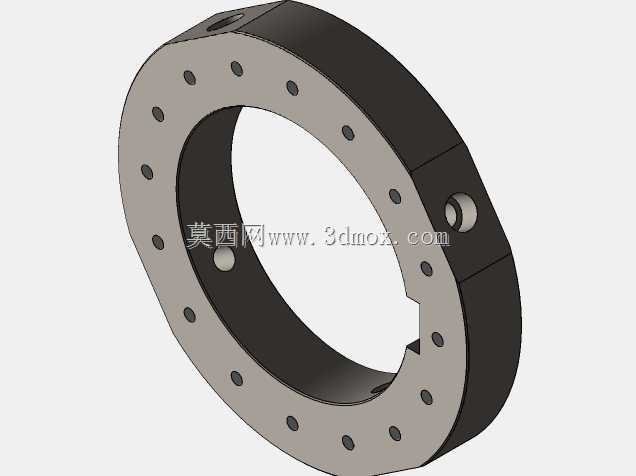

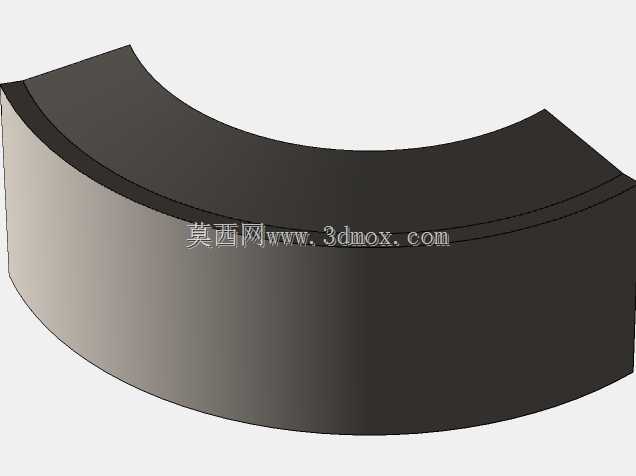

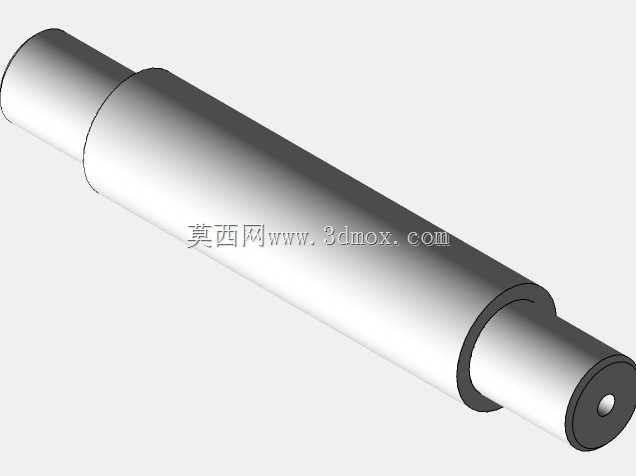

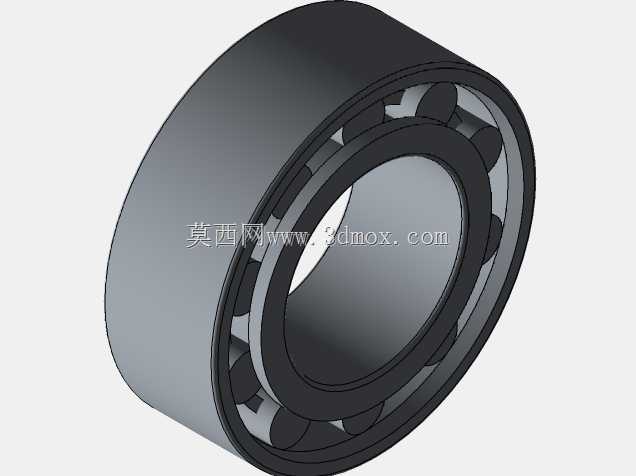

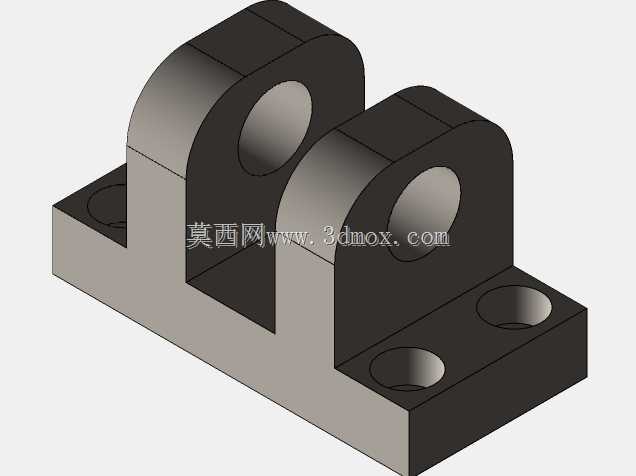

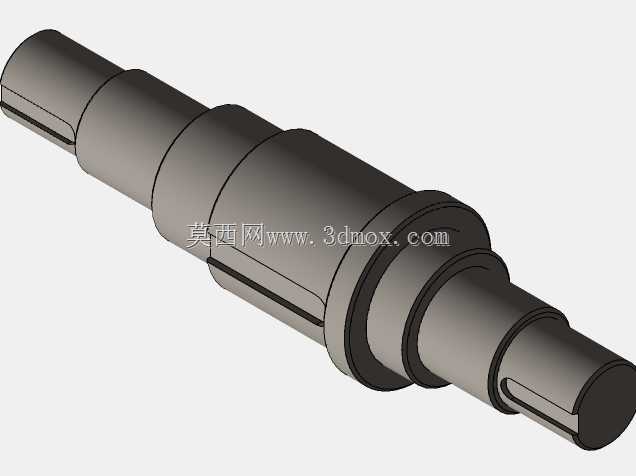

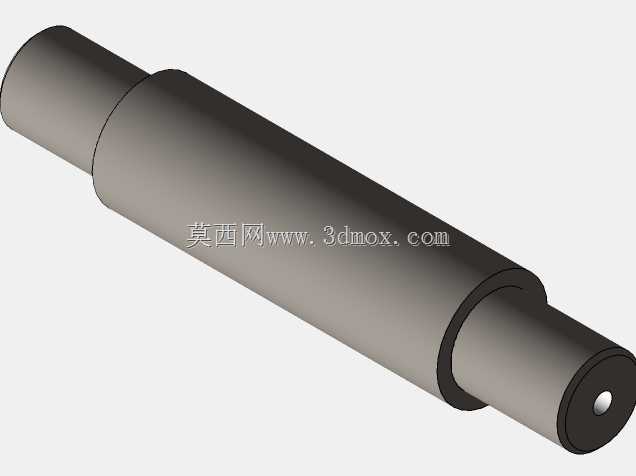

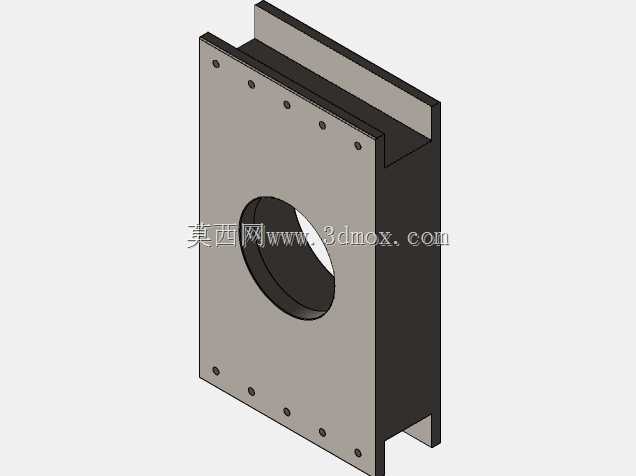

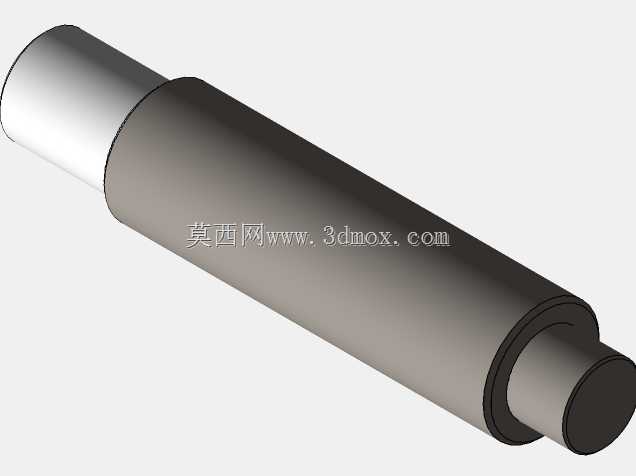

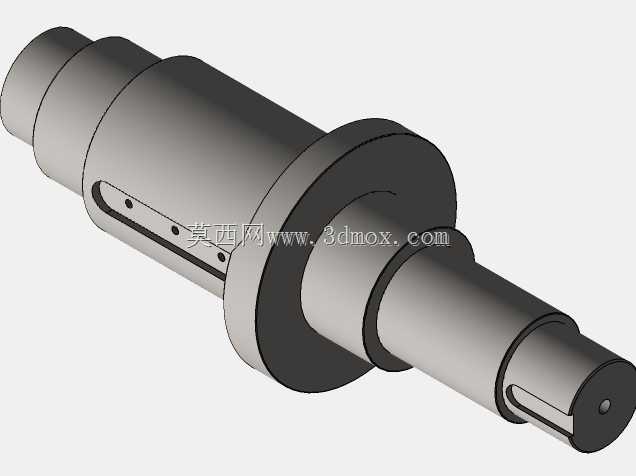

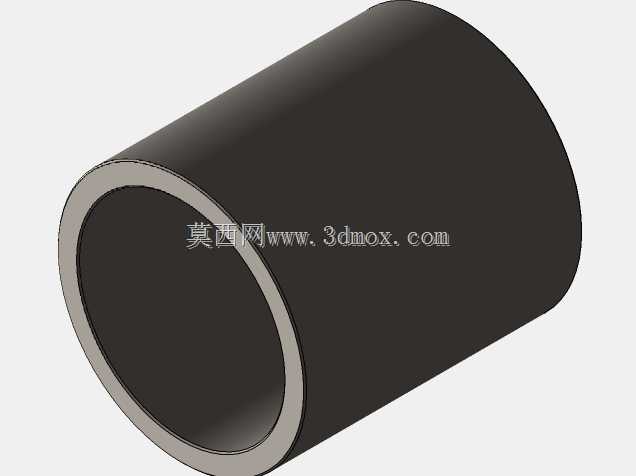

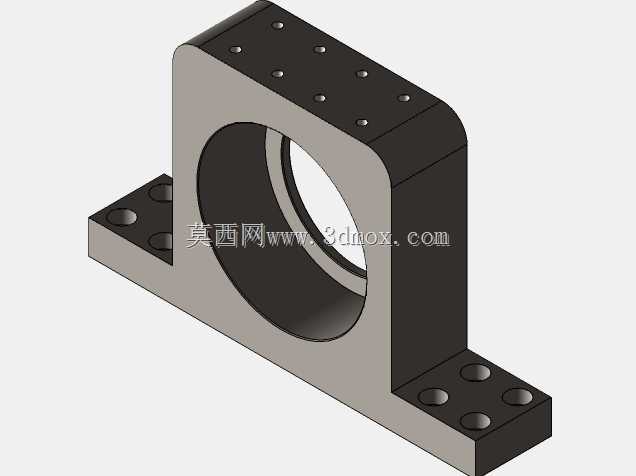

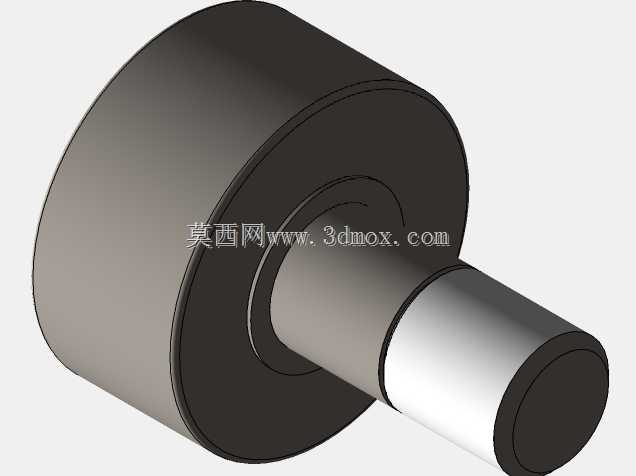

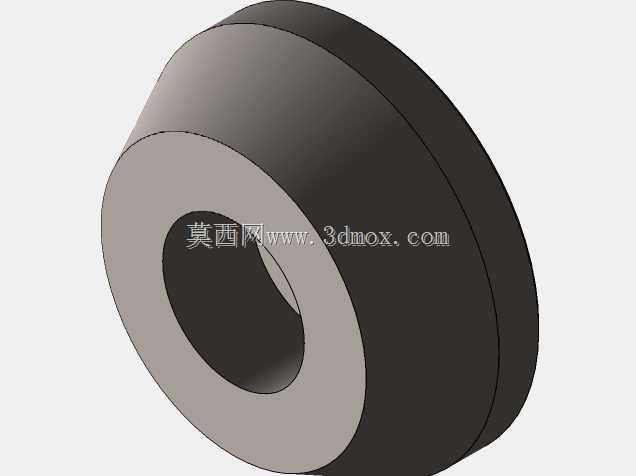

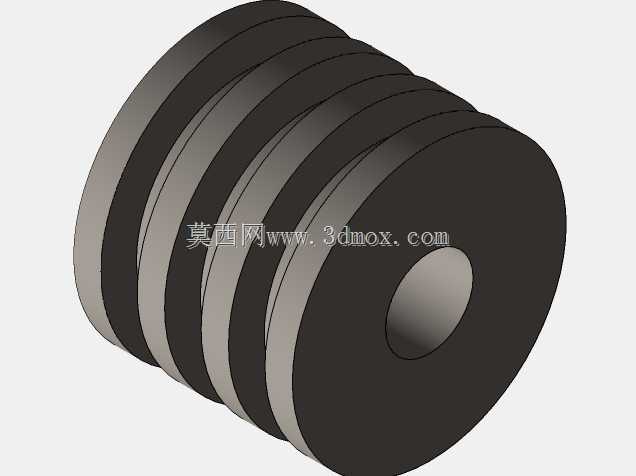

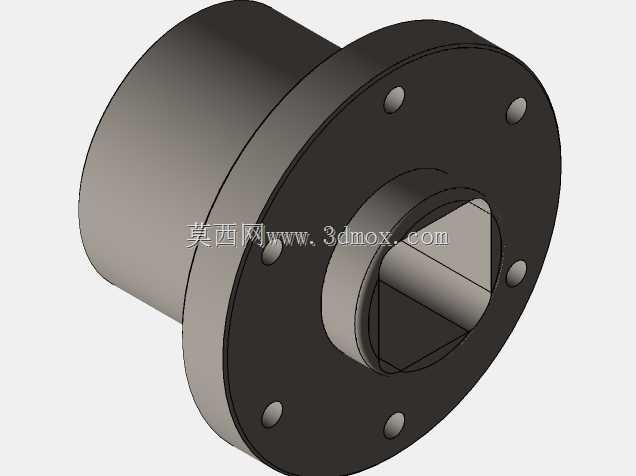

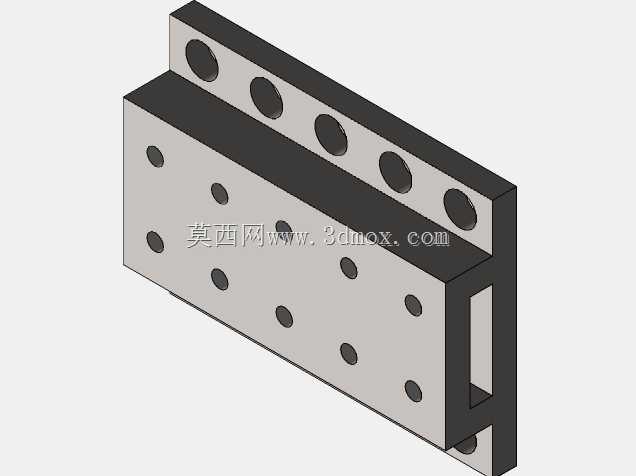

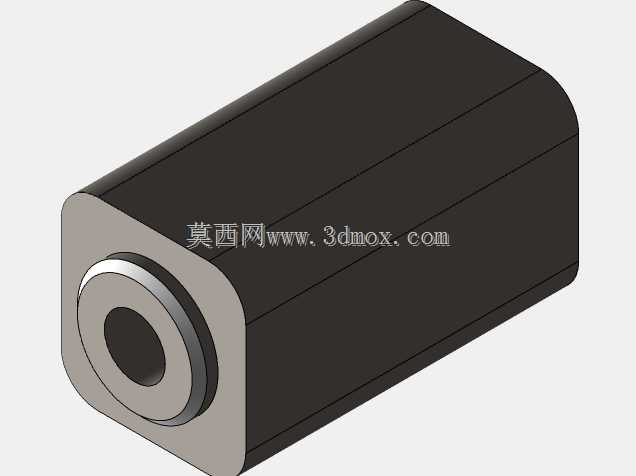

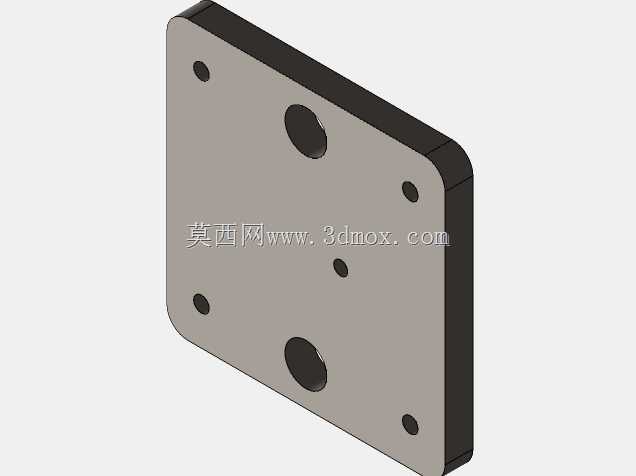

　　齿轮侧的轴承座采用剖分式结构设计，方便后期维护时快速更换磨损的轴瓦与密封件，无需整体拆解机架。辊系部分采用上下平行双工作辊布局，辊身两端配置铜合金滑动轴承，承载能力强，适合长时间连续轧制的重载工况，辊缝之间设置的导向托板，能够引导坯料平稳进入辊缝，避免喂料偏移造成的轧辊啃伤、坯料翘曲问题。设备侧面预留的电气安装位，可集成辊缝检测传感器、轴承温度监测元件，方便后期升级自动化压下控制，无需对主体结构做大幅改动。从安装边界来看，机架底部的安装孔按照标准生产线地脚布局设计，整体宽度适配常规1.2米幅宽以内的带材轧制需求，顶部手轮操作高度符合人体工程学要求，操作人员站在设备侧面即可完成辊缝调整，无需额外登高操作。

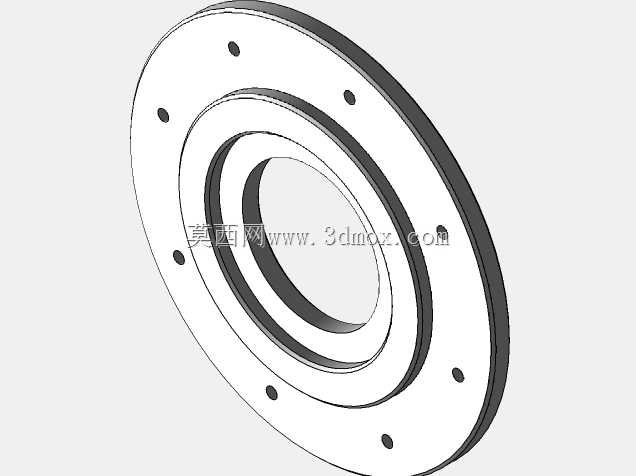

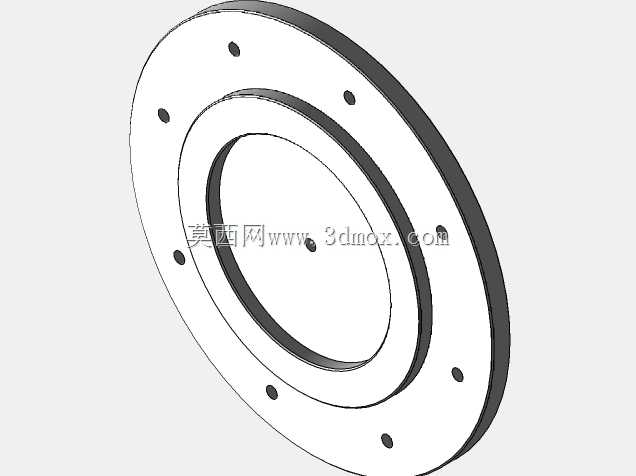

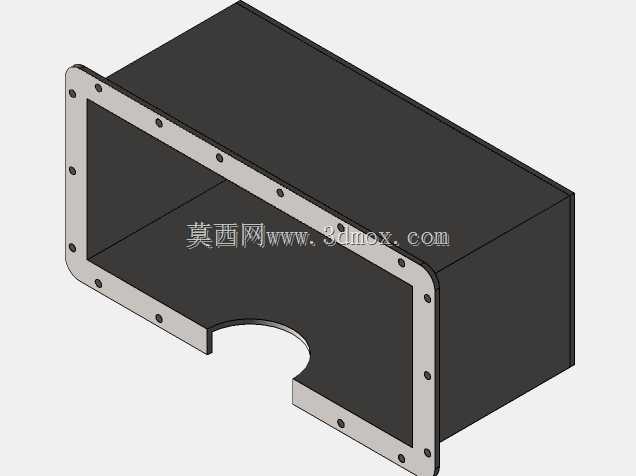

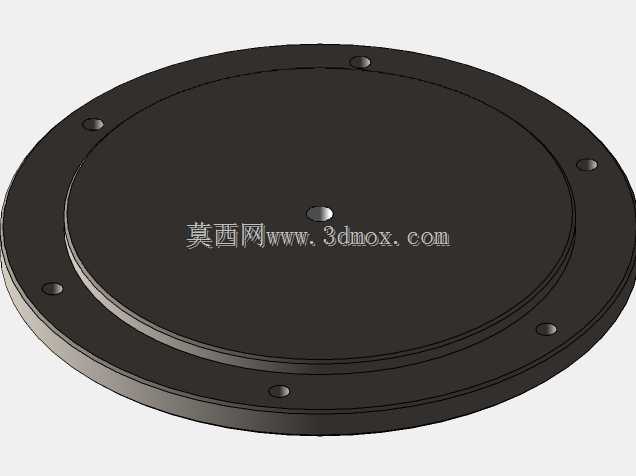

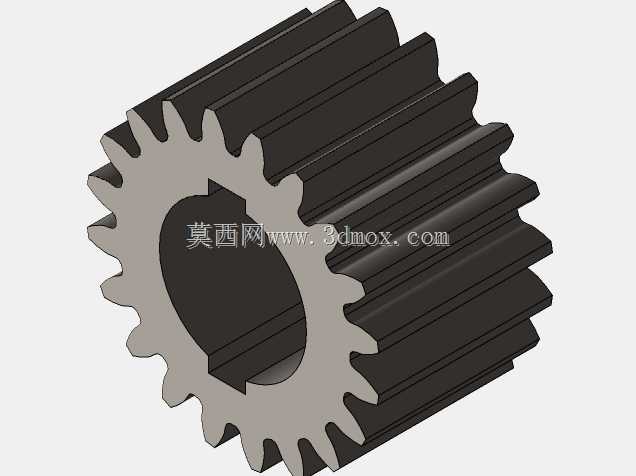

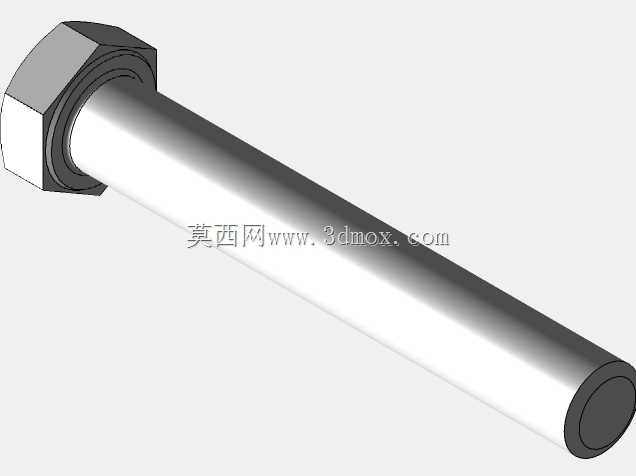

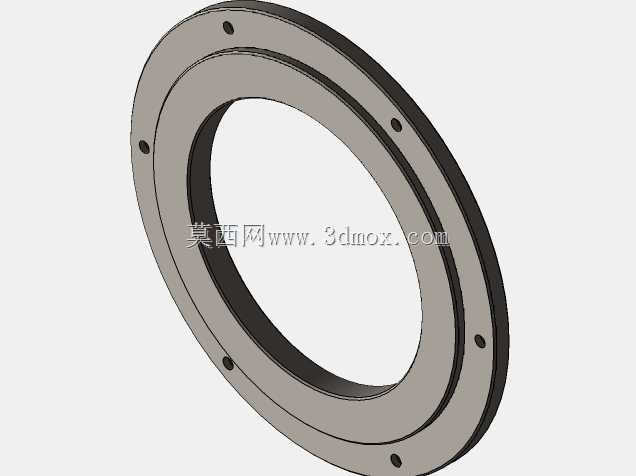

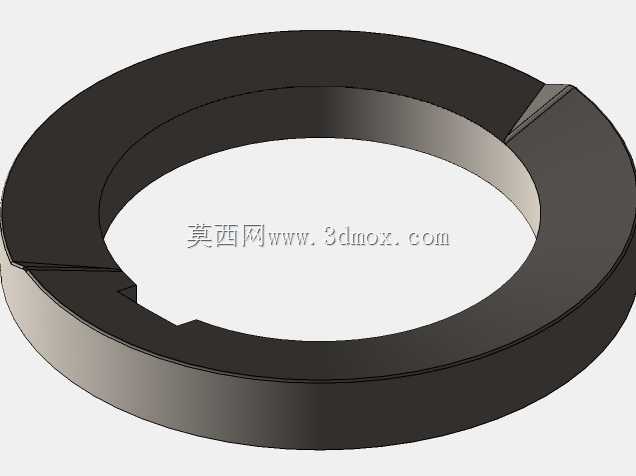

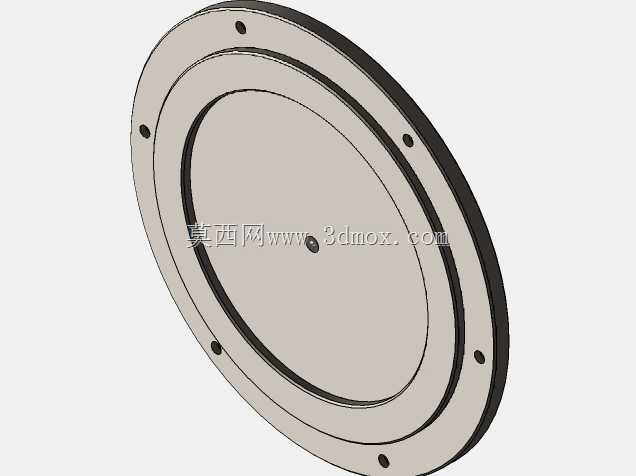

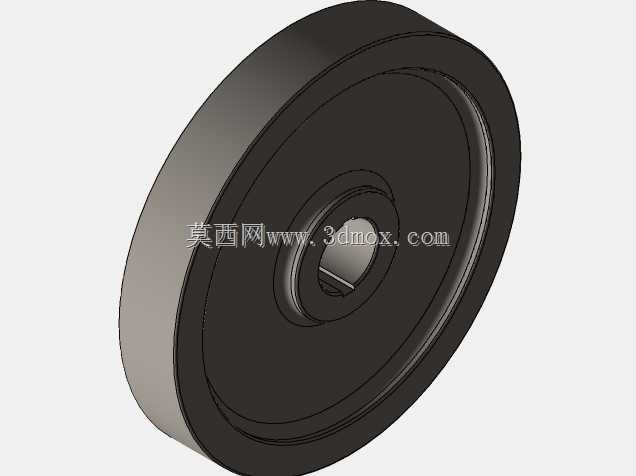

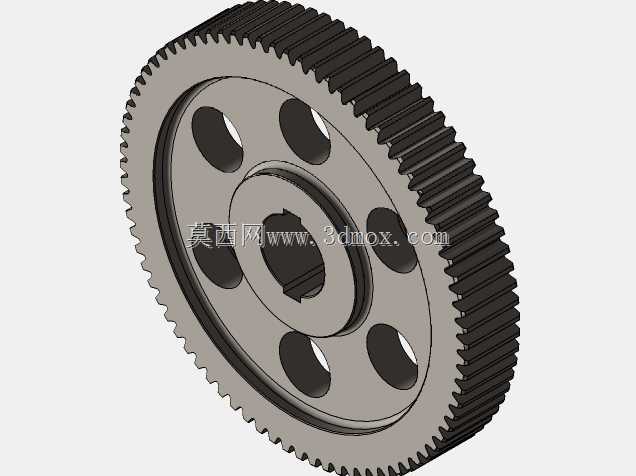

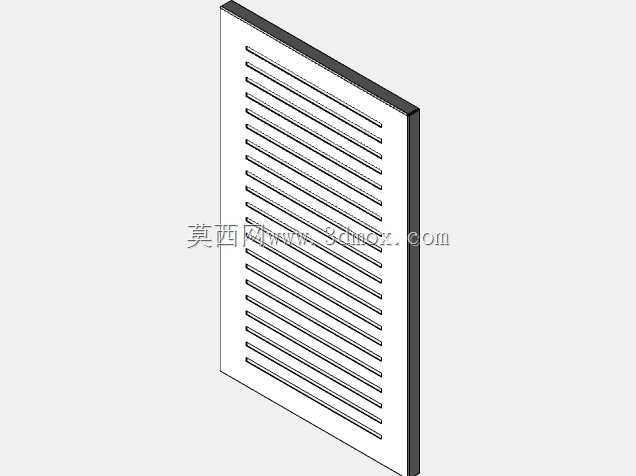

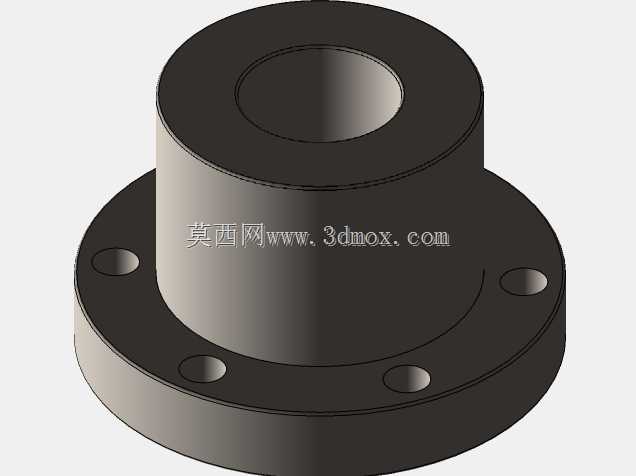

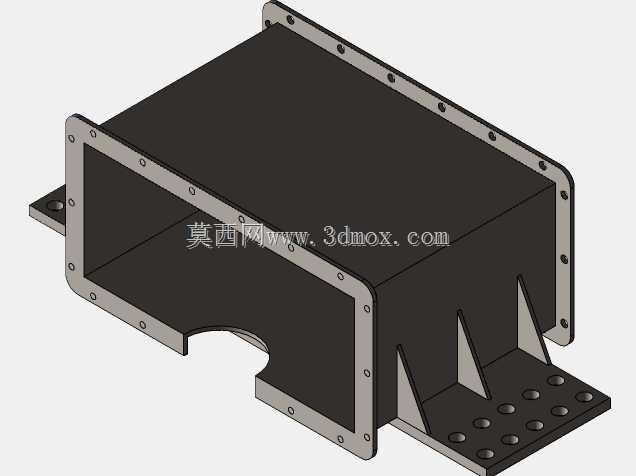

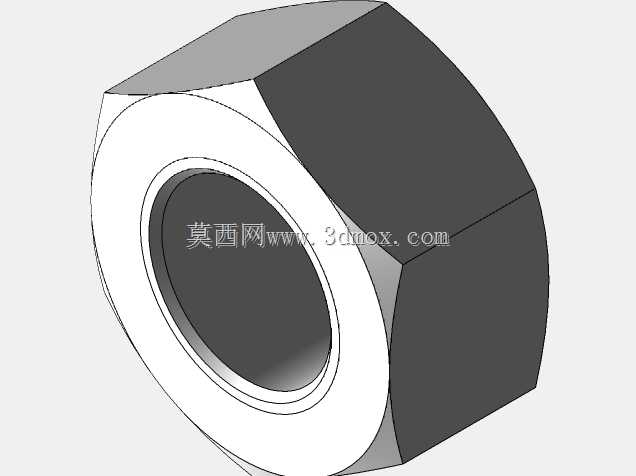

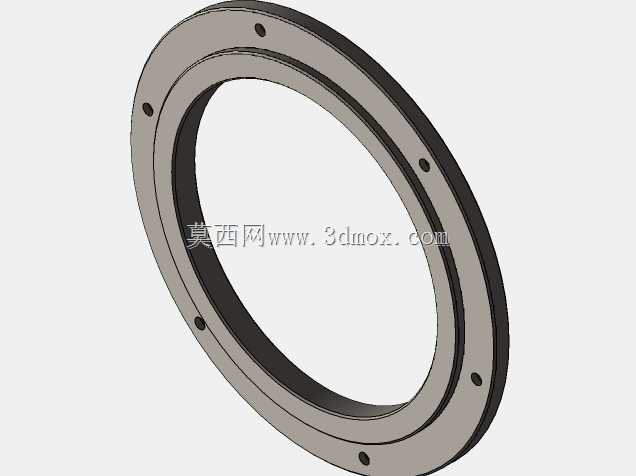

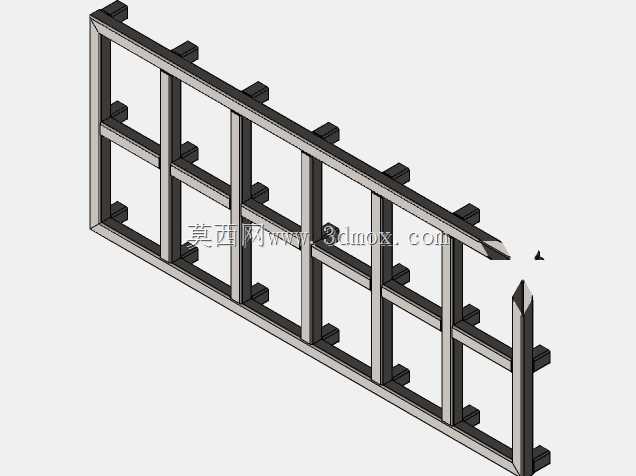

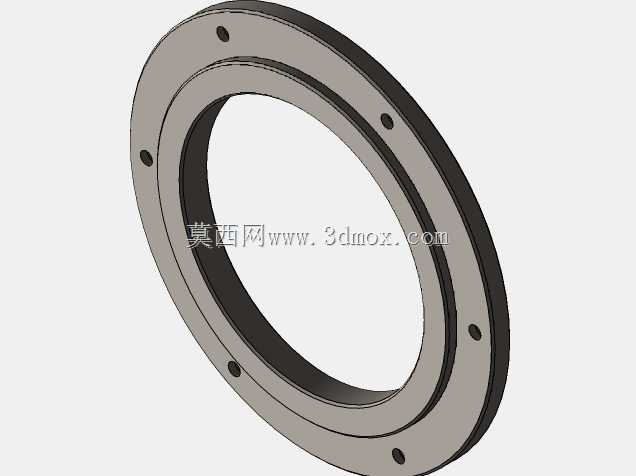

　　设计过程中特意将压下螺旋副的润滑通道做了内置处理，避免轧制过程中的氧化皮、冷却液进入螺纹副造成卡滞，各轴承端盖均设置了多层密封圈，阻挡金属碎屑进入轴承滚道，延长易损件的更换周期。机架的牌坊钢板采用厚板焊接后去应力处理的工艺思路，焊接完成后通过时效处理消除焊接内应力，再进行导轨面、轴承安装位的机加工，保证长期重载使用下不会出现机架变形、精度漂移的问题。传动侧的齿轮采用大齿宽设计，重合度高，传动过程中冲击小、噪音低，适合低速大扭矩的轧制工况，齿轮外侧设置的可拆卸防护罩，既能够防止操作人员误触转动部件造成安全事故，也能阻挡外部灰尘落入齿轮啮合面，减少齿面磨损。这套结构在设计时充分考虑了产线的快速换辊需求，上辊轴承座与压下螺杆采用快拆式连接结构，松开两侧的锁紧螺栓即可将上辊整体从机架侧面抽出，换辊时间相比传统结构缩短40%以上，能够有效减少产线换型的停机时间，适配多规格小批量的型材轧制生产需求。
