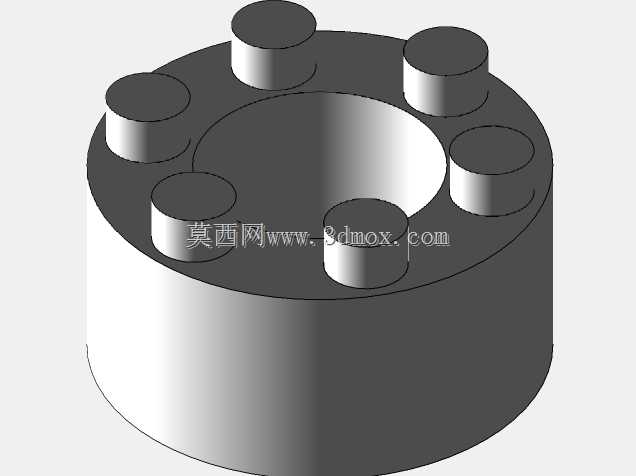

带周向凸柱的空心圆柱锁紧连接构件

　　这类带周向凸柱的空心圆柱构件，在重载传动连接、工装夹具定位、液压管路对接场景中应用十分广泛，日常做设备改造时经常会遇到类似结构的选型需求，很多时候标准件无法适配特定的安装空间与载荷要求，就需要针对性做结构优化设计。从结构本身来看，主体采用空心圆柱构型，内孔是核心的配合面，设计时首先要根据对接轴或者管路的外径确定内孔的公差带，若用于传动扭矩传递，内孔可选择H7/k6的过渡配合，保证同轴度的同时避免装配后出现窜动；若用于流体管路对接，则要在内孔端面预留密封槽的安装位置，适配O型圈或者金属密封垫的压缩量要求。周向均匀分布的六个圆柱凸柱，核心作用是传递扭矩与承受剪切载荷，设计时需要根据额定载荷计算每个凸柱的剪切应力，凸柱与主体的连接根部要做R0.5-R2的圆角过渡，避免应力集中导致长期交变载荷下出现根部断裂的问题，凸柱的外径与伸出高度需要匹配对接法兰盘的对应安装孔，孔柱之间的间隙控制在0.1-0.3mm之间，既保证装配时的导向性，又不会因为间隙过大造成传动时的冲击异响。

　　从安装边界来看，这类构件的轴向总高度需要根据安装空间的轴向余量确定，通常要保证装配后凸柱完全插入对接件的孔内，主体端面与对接面完全贴合，不会出现凸柱外露或者主体悬空的情况。主体的外圆直径并非随意设定，要考虑周向凸柱的分布圆直径，凸柱分布圆直径要小于主体外圆直径至少3-5mm，保证凸柱根部有足够的实体材料支撑，避免凸柱外侧壁厚过薄导致受力变形。在实际工况中，这类构件如果用于重载设备的轴端锁紧，还需要在主体端面设计对应的止口结构，与对接件的止口槽配合，进一步提升同轴度，减少运转时的径向跳动；如果用于工装夹具的定位，凸柱可以做成锥头构型，降低装配时的对位难度，提升上下料的效率。

　　设计这类结构的时候，很多新手容易忽略凸柱的位置度公差要求，周向六个凸柱如果位置度偏差超过0.1mm，装配时就会出现个别凸柱卡滞、无法完全插入的情况，严重时甚至会导致装配应力过大，造成构件开裂。建模过程中要先绘制主体的空心圆柱草图，拉伸生成主体特征后，以主体上端面为基准绘制凸柱的分布圆，在分布圆上均匀阵列六个凸柱的草图圆，一次性拉伸生成所有凸柱特征，避免逐个绘制凸柱造成的位置偏差。另外还要考虑构件的加工工艺性，如果采用45号钢调质处理后机加工的工艺，凸柱的外圆与主体外圆可以一次装夹车削完成，保证同轴度；如果是采用不锈钢材质用于腐蚀工况，凸柱根部的圆角要适当加大，避免酸洗或者长期使用时出现腐蚀积存的问题。

　　在实际应用场景里，这类结构还可以根据需求做变形设计，比如在空心主体的侧壁开设顶丝孔，用于装配后锁紧内部的轴类零件，防止轴向窜动；也可以在凸柱的顶端开设内螺纹孔，装配后用压板将对接件与该构件锁紧，提升连接的可靠性。需要注意的是，当构件用于高速旋转工况时，必须做动平衡校验，周向凸柱的质量差要控制在0.5g以内，避免高速运转时产生过大的离心力，造成设备振动超标。如果用于静态的管路连接场景，则要重点关注内孔的表面粗糙度，密封配合面的粗糙度要达到Ra1.6以下，保证密封效果，避免出现介质泄漏的问题。
