带操作平台的立式储料罐体结构设计

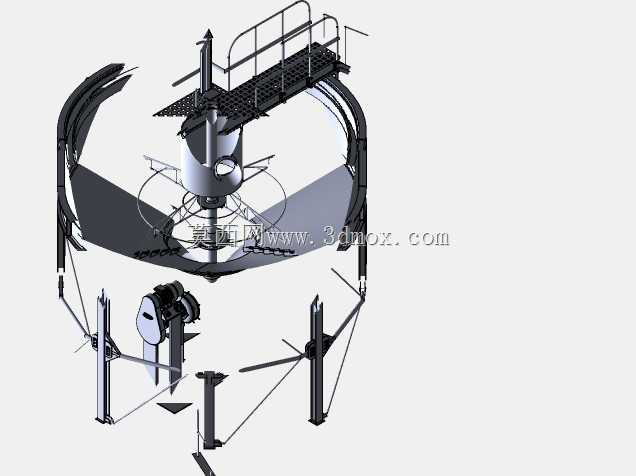

　　这套立式储料罐体结构，主要面向散料暂存、流体介质中转类工业场景，常见于精细化工、粮油加工、建材生产的车间物料中转环节，区别于承压密闭储罐，该结构更侧重常压工况下的物料暂存与日常操作便利性，整体采用中心罐体加环形操作区的布局，打破了传统立式储罐仅在顶部设置单点检修口的设计局限。从结构布局来看，中心立式罐体为核心储料单元，罐体上部设置了带护栏的全周操作平台，平台采用格栅板铺设，既能够降低整体自重，也可避免平台面积水、积料，护栏高度符合工业操作防护要求，平台与罐体顶部的人孔、进料接口直接连通，操作人员无需借助额外登高梯即可完成进料口检查、阀门操作、常规检修作业，大幅降低日常运维的登高作业风险。

　　罐体下部设置了多组斜向支撑与立式支腿组合的承载结构，斜撑从罐体中下部延伸至底部环形基础连接位，立式支腿均匀分布在罐体周向，这种组合支撑形式相比单一立式支腿，能够更好地抵消物料装载时的偏载力矩，尤其是在单侧进料、物料堆积不均匀的工况下，可有效降低支腿局部应力集中的问题，避免长期使用出现支腿变形、罐体倾斜的隐患。罐体下部还集成了物料输出与配套驱动单元，侧置的驱动机构连接罐内的搅拌或输料组件，可针对易结拱、易沉降的物料进行辅助出料，避免物料在罐底堆积架桥，出料口设置在罐体锥底最低位置，能够保证物料排空率，减少残留物料变质、交叉污染的可能。设计过程中，首先根据常压储料的载荷要求确定了罐体壁厚，在满足结构刚度的前提下尽可能降低板材厚度，

　　控制整体设备自重；操作平台的支撑梁直接与罐体外壁的加强圈焊接连接，无需额外设置独立的平台支撑柱，既减少了现场安装的基础点位，也避免了支撑柱占用罐体周边的操作空间，罐体周边预留的环形空地可作为日常巡检通道，满足操作人员日常巡检、设备清洁的空间需求。安装边界方面，整套设备的底部支腿采用地脚螺栓与混凝土基础连接，基础需要满足对应总载荷的承重要求，设备安装时需要保证罐体垂直度偏差在允许范围内，避免影响内部出料组件的运行精度；罐体顶部预留的进料口、排气口接口可根据实际工艺需求对接上游输送管道，侧置的驱动机构需要预留足够的检修拆装空间，方便后期维护时拆解驱动部件、更换密封件。不同于大型立式储仓的设计，这套结构更适配中小产能的生产场景，

　　整体运输时可将操作平台护栏拆为分体部件，到场后快速拼装，降低长途运输的超宽、超高风险，罐体与支撑结构的连接节点均采用焊接加筋板的形式，保证长期载荷下的结构稳定性，罐体外壁可根据使用场景加装保温层固定件，满足有温控需求的物料存储要求。在细节处理上，操作平台的踏步位置做了防滑处理，护栏底部设置了挡脚板，避免工具、杂物从平台坠落伤及下方操作人员；罐体的人孔位置正对平台通道，开启人孔时无需探身操作，降低检修作业的操作难度，支腿底部的连接板设置了长圆孔，可在安装时微调设备位置，抵消基础施工的尺寸误差，降低现场安装的对位难度。
