L型铁件自动上料攻丝加工设备结构

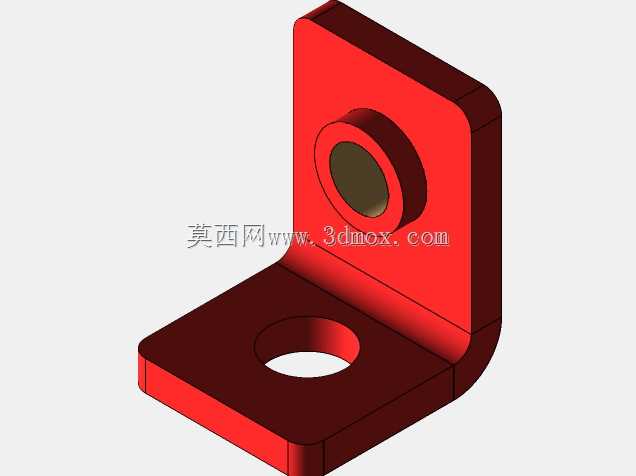

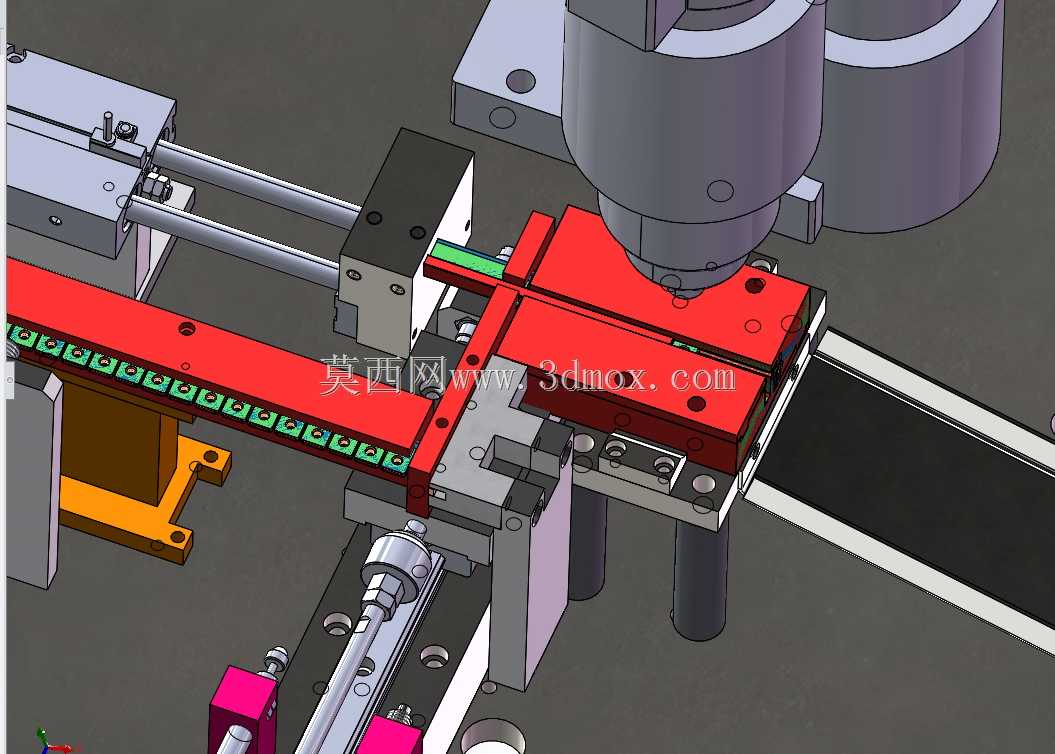

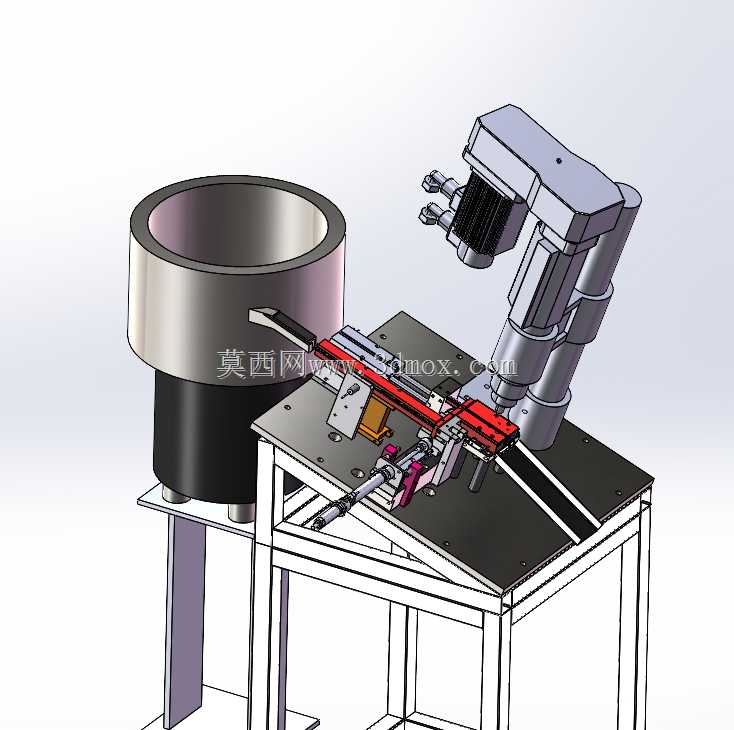

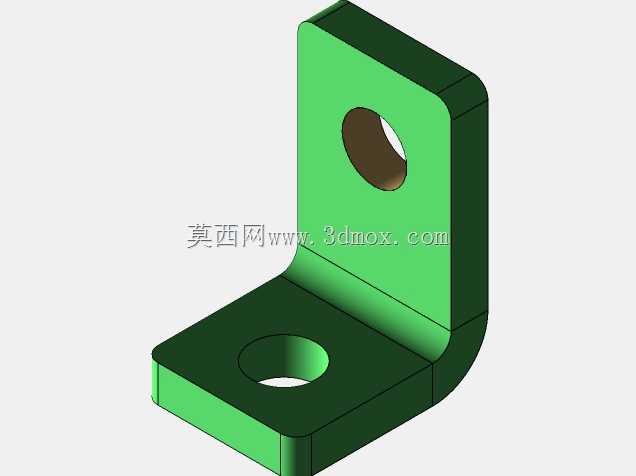

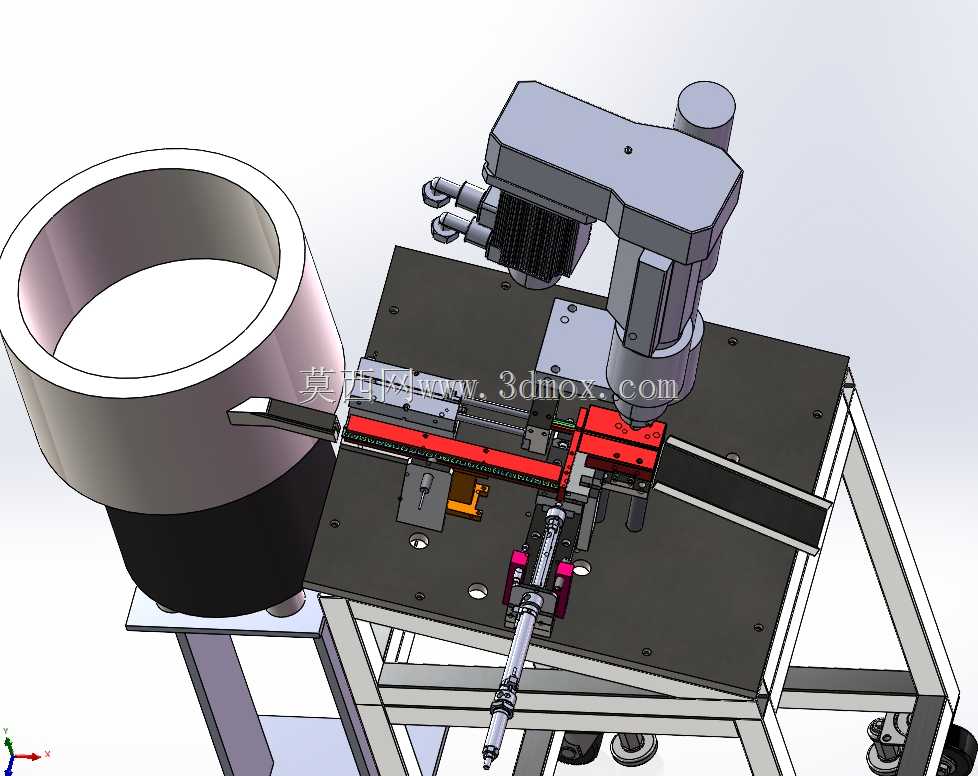

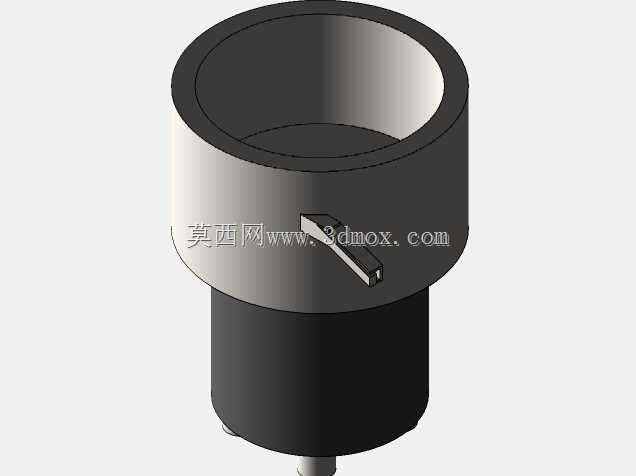

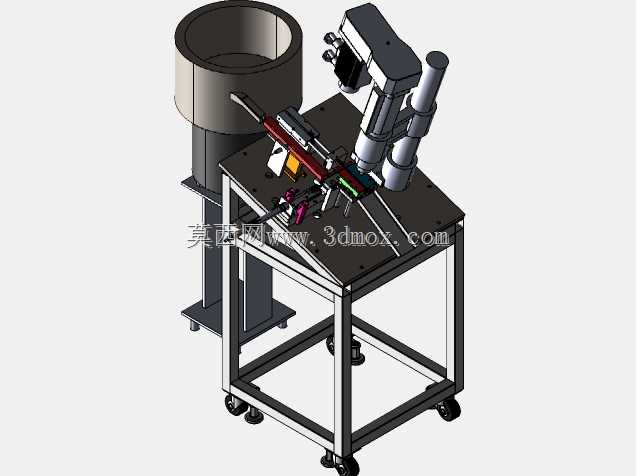

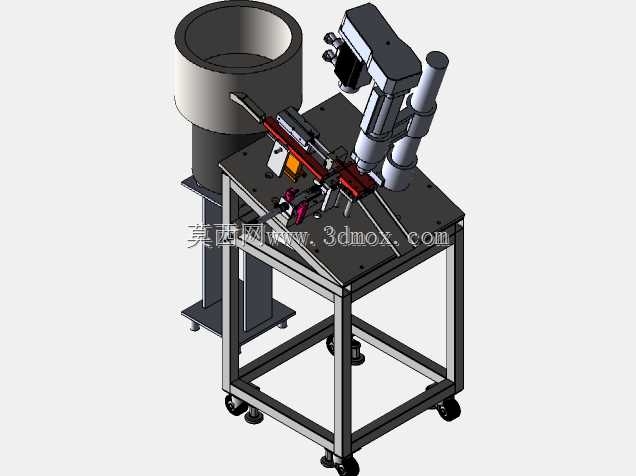

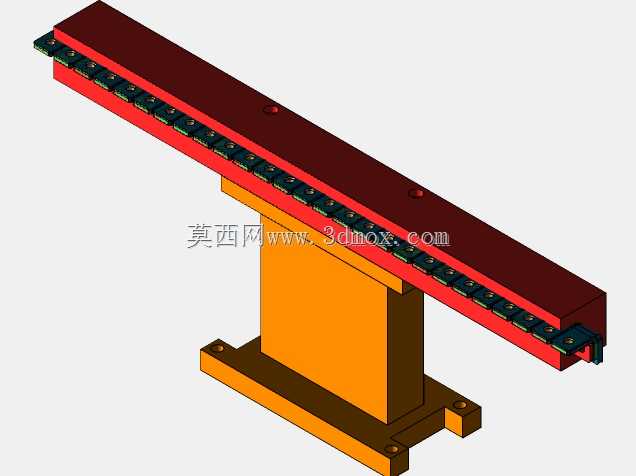

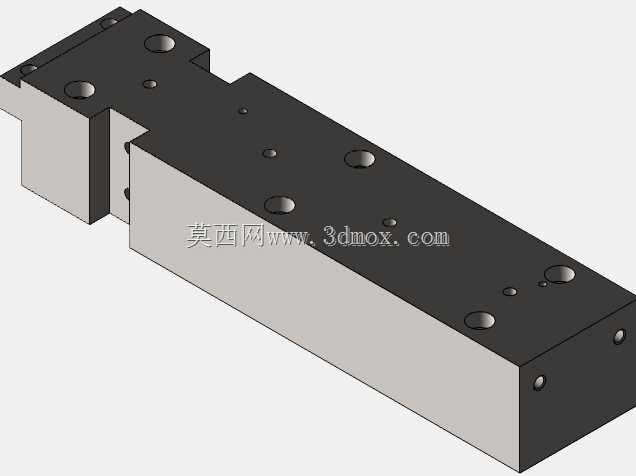

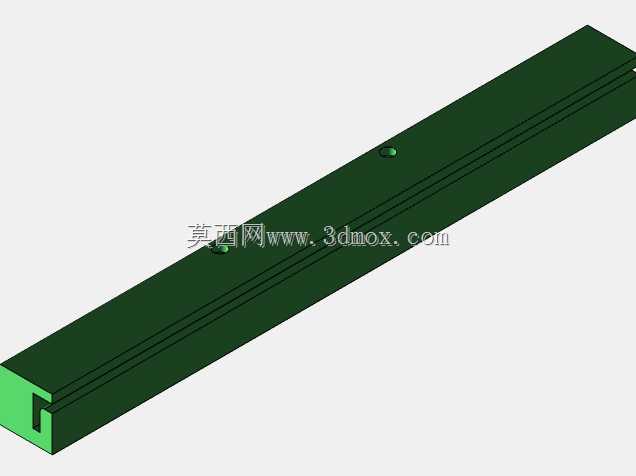

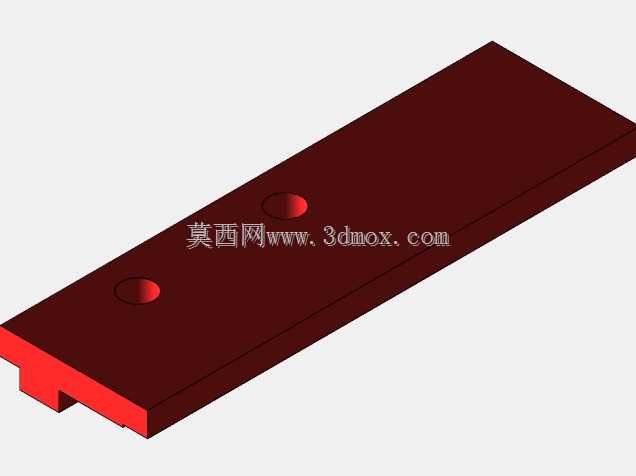

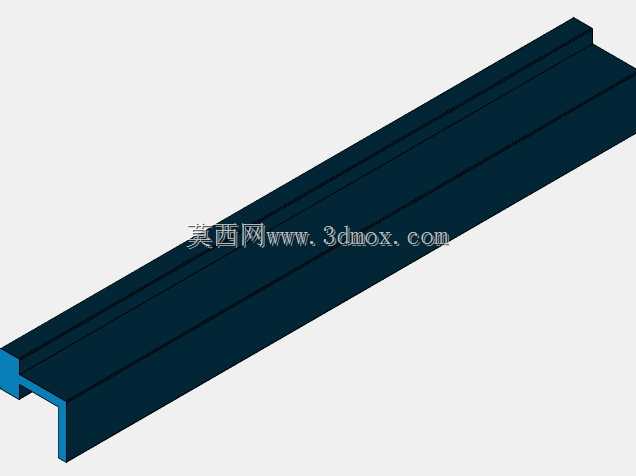

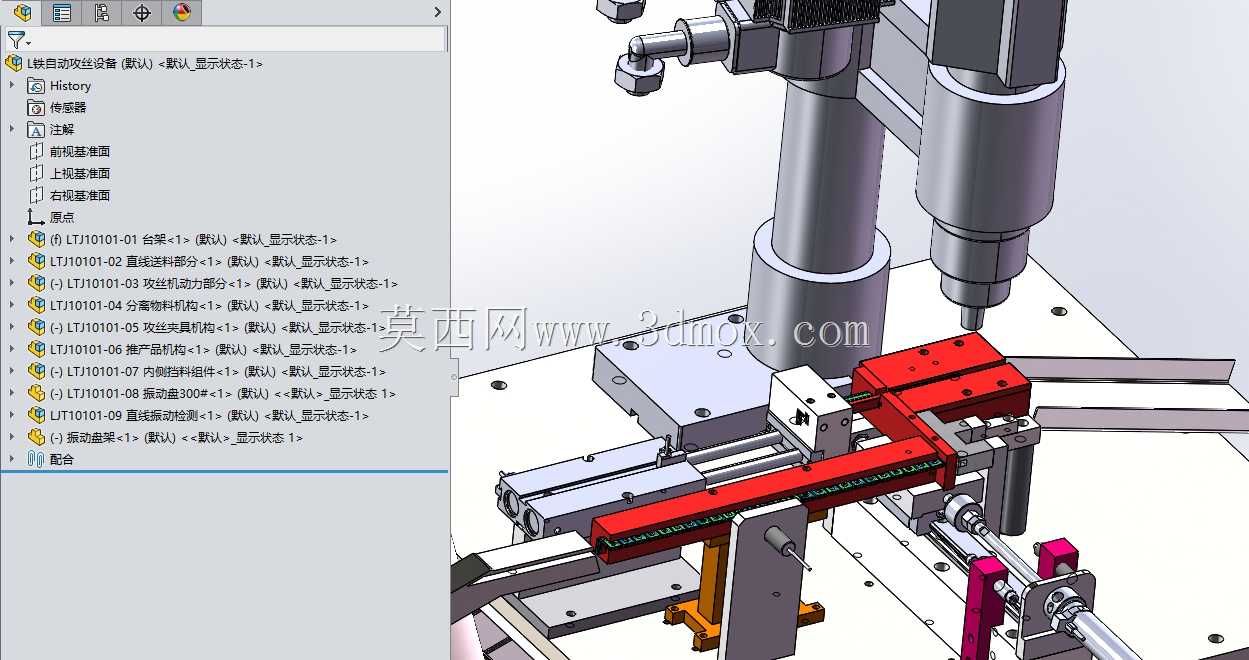

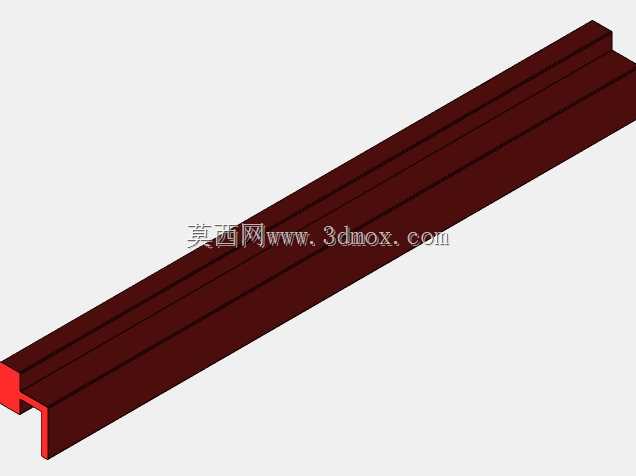

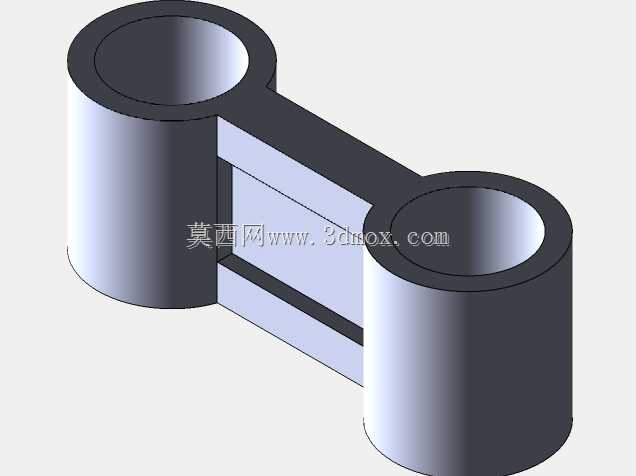

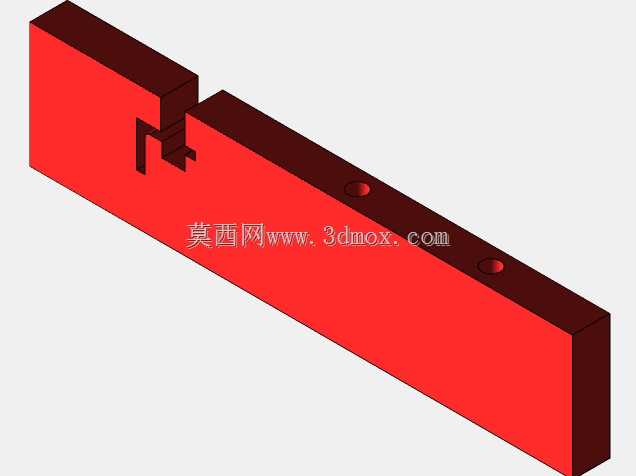

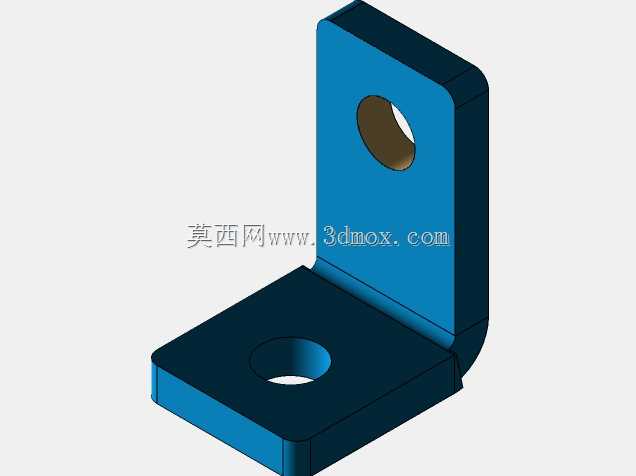

　　这套设备针对小型L型铁制零件的内螺纹加工工序设计，主要应用于五金紧固件、小型冲压件的批量螺纹加工场景，替代传统人工上下料配合台钻攻丝的作业模式，解决小尺寸异形件手动装夹定位精度差、攻丝一致性不足、单工位加工效率低的痛点，适配电子五金、家具配件、低压电器配件等行业的小规格铁件攻丝工序需求。从结构布局来看，设备采用台式机架承载，左侧配置振动盘作为毛坯件的自动排序上料单元，振动盘出料轨道衔接直线送料槽，送料槽末端设置分料定位机构，将逐个排序完成的L型铁件精准推送至攻丝工位的夹具定位处，保证每个待加工工件的姿态统一、位置偏差控制在攻丝刀具的允许进给范围内。攻丝执行单元采用双轴并列布置的动力头结构，可根据加工需求配置单头作业或同步双头作业，

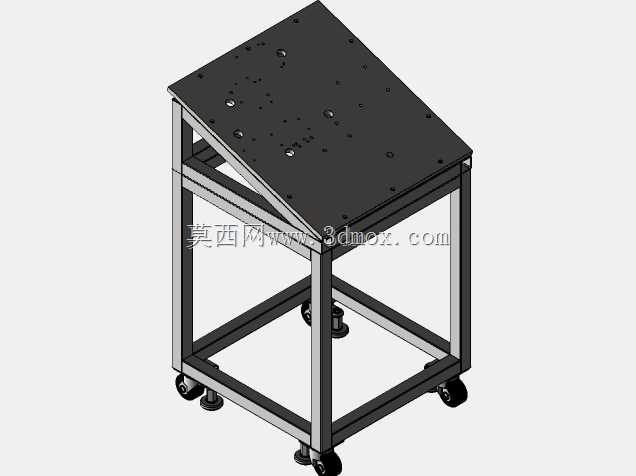

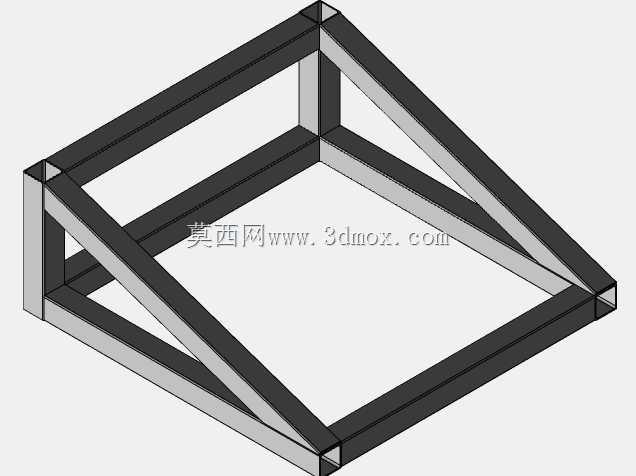

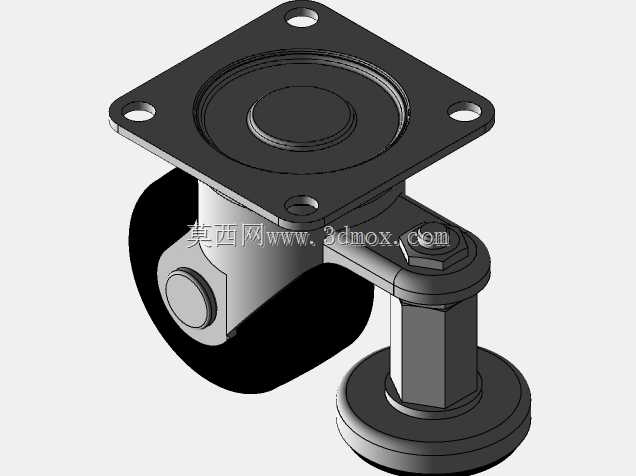

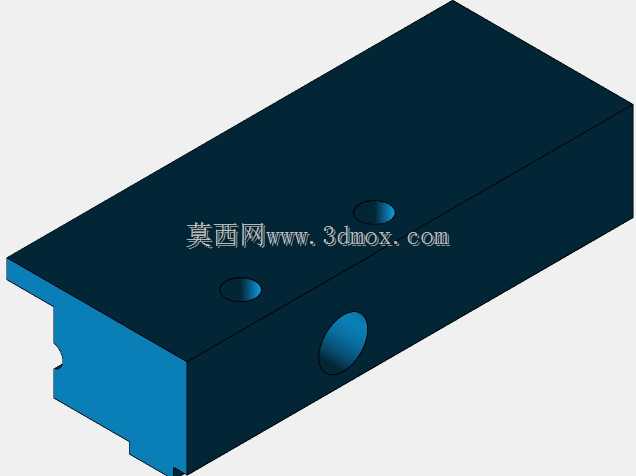

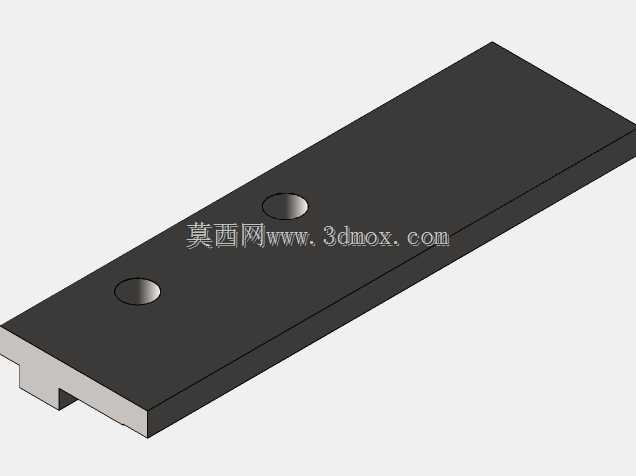

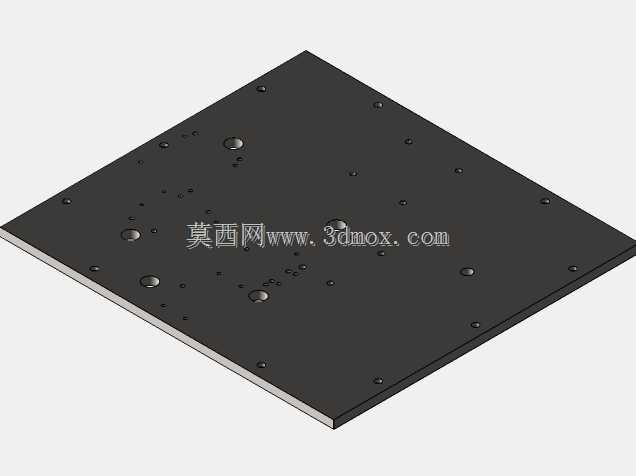

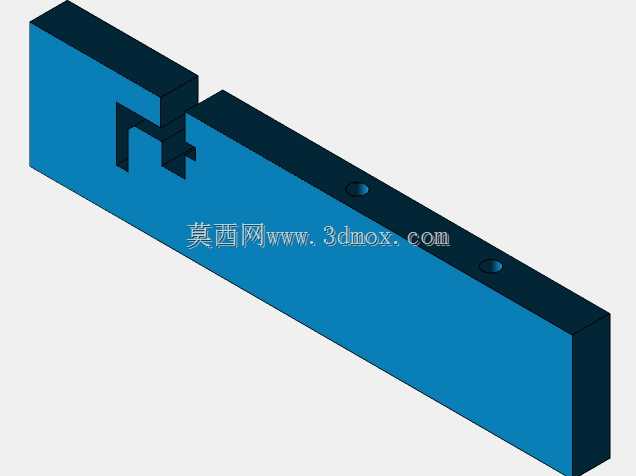

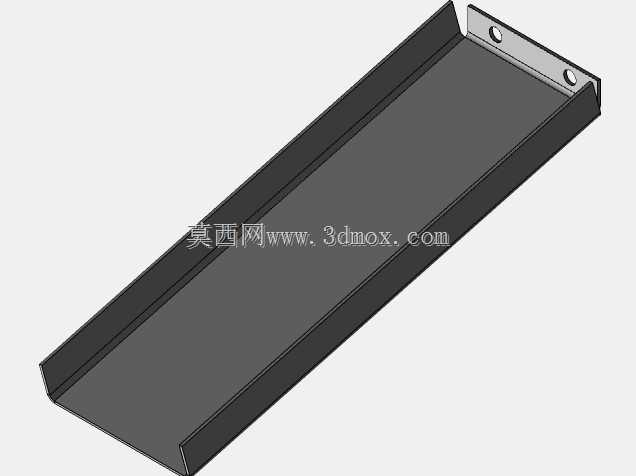

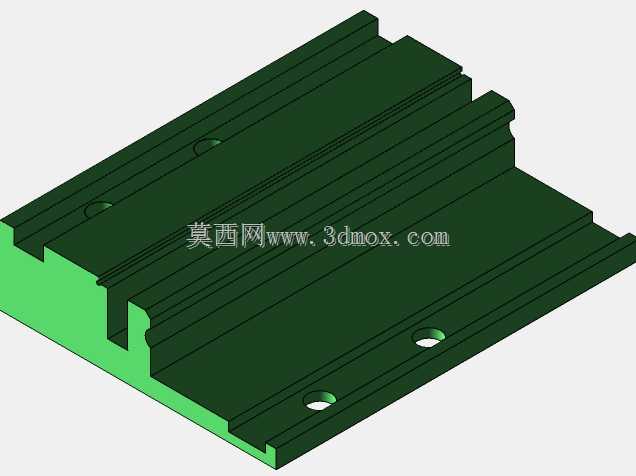

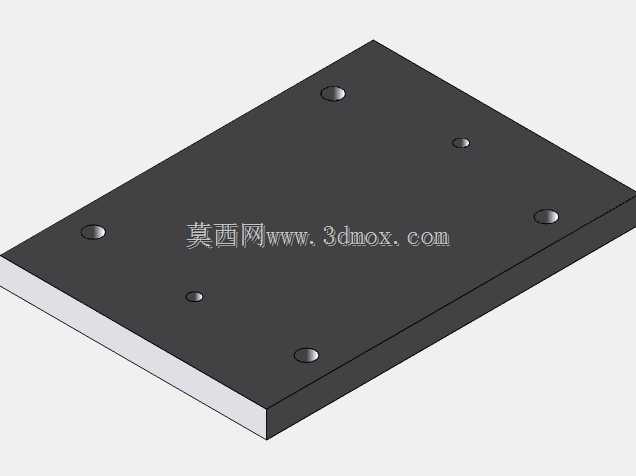

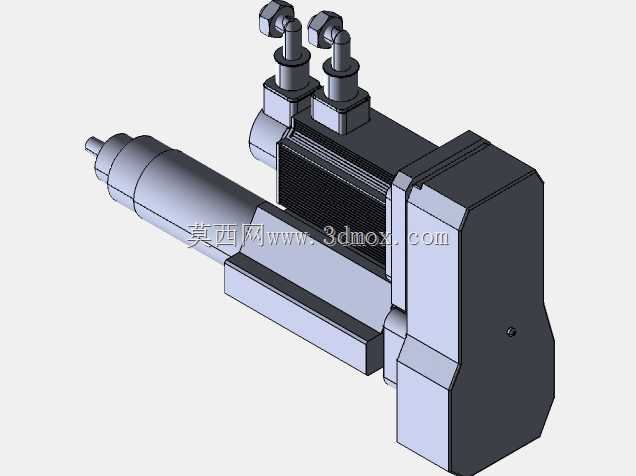

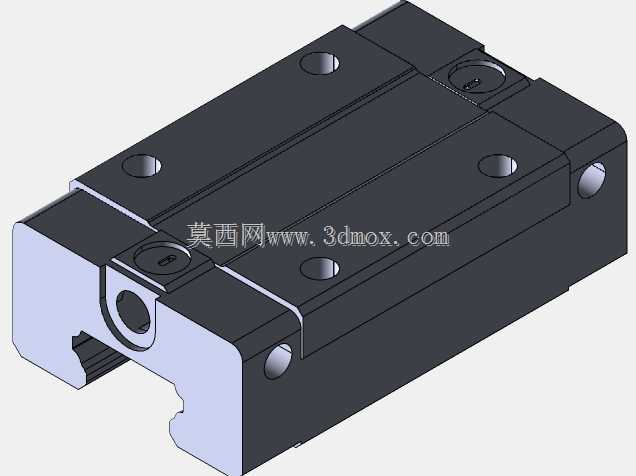

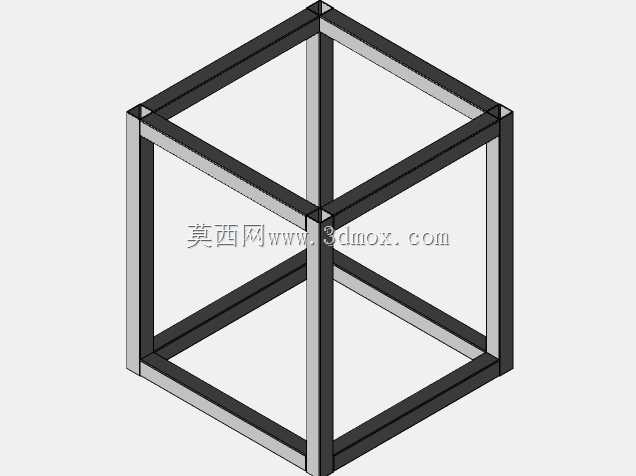

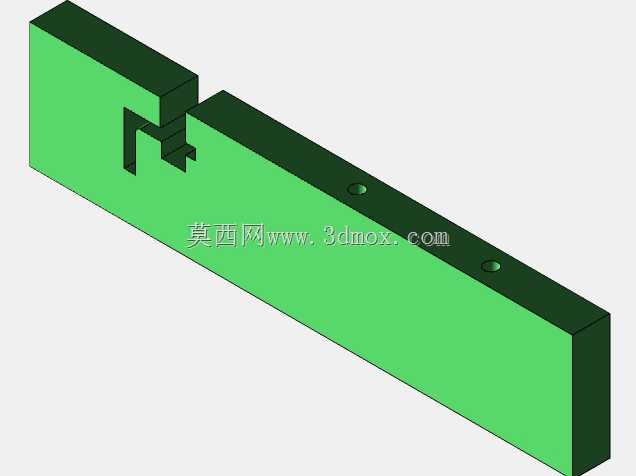

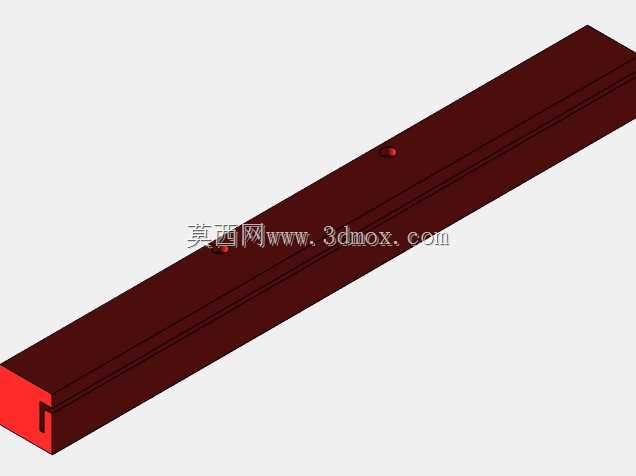

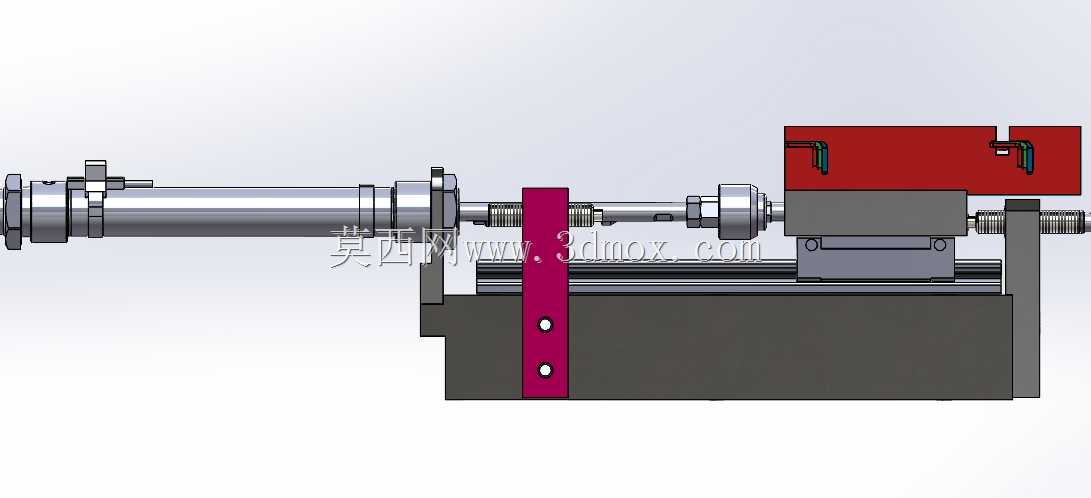

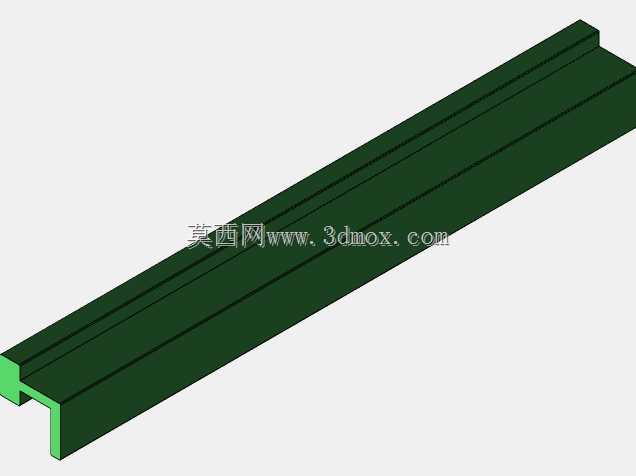

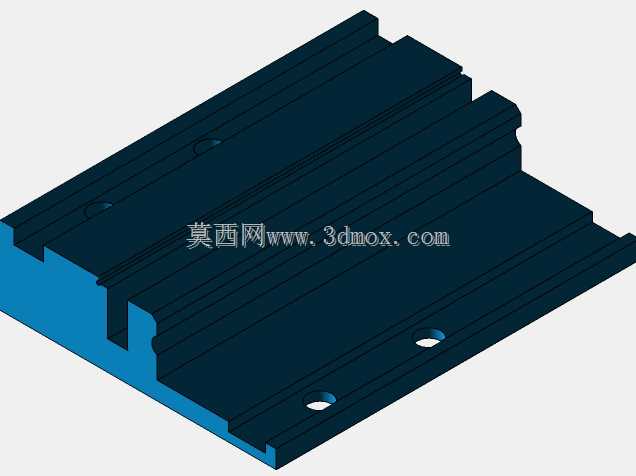

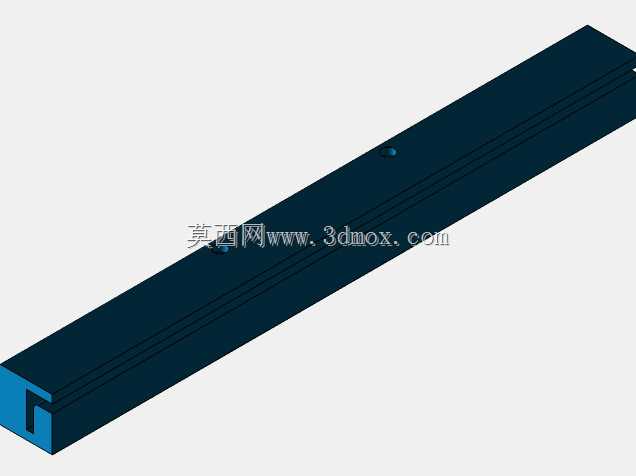

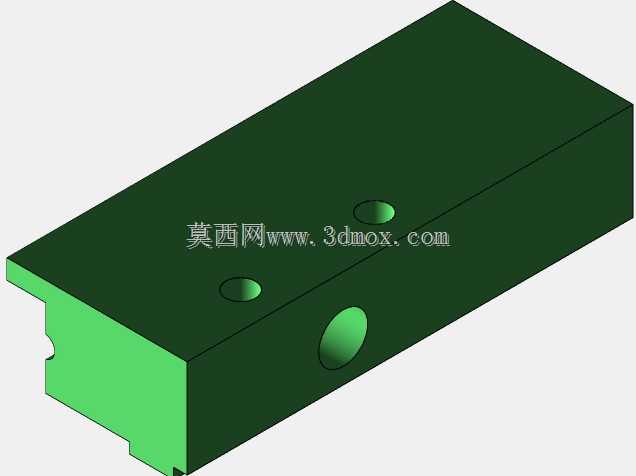

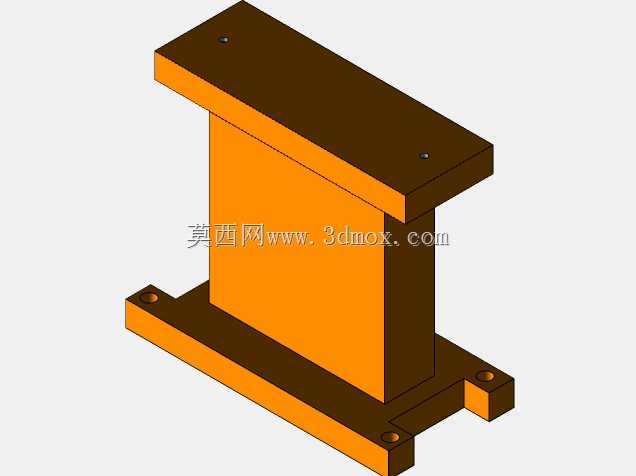

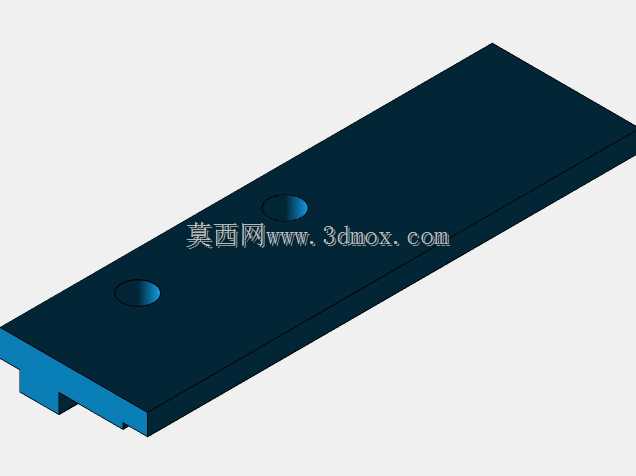

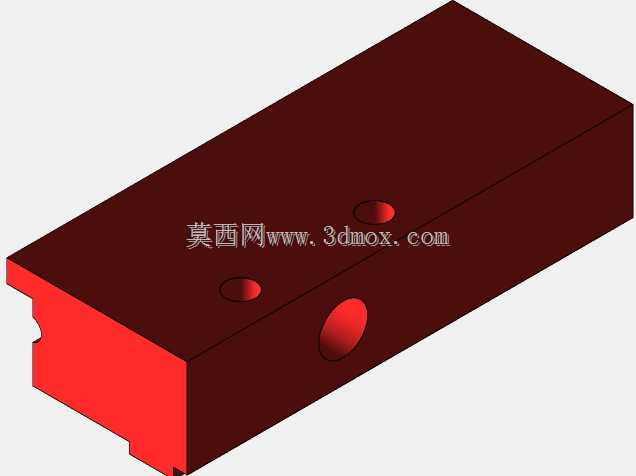

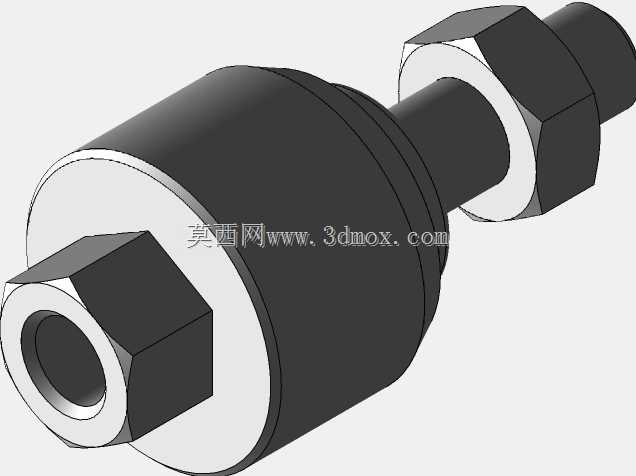

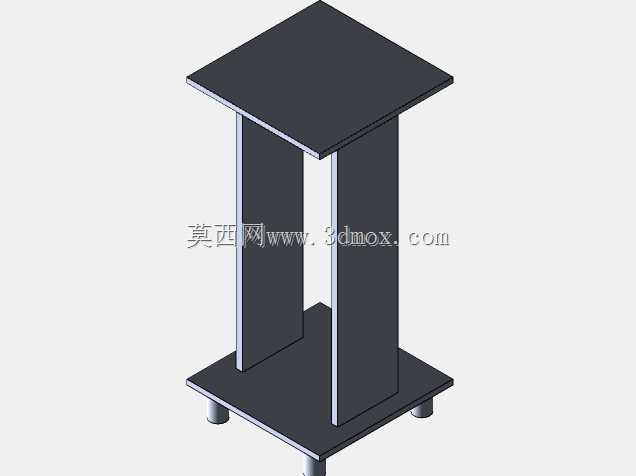

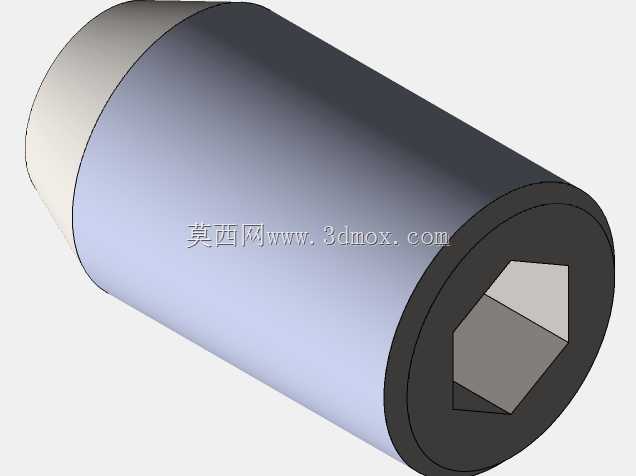

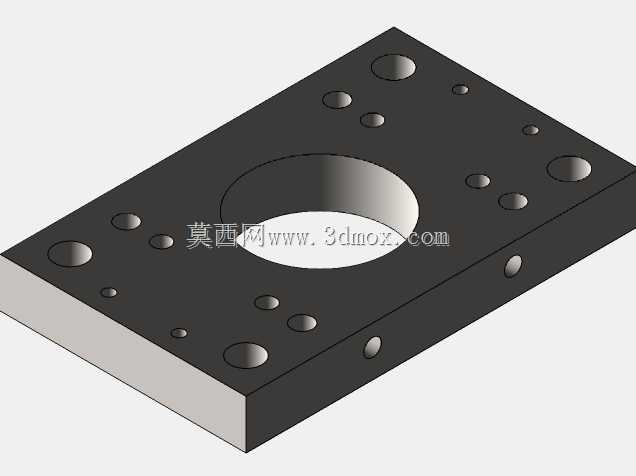

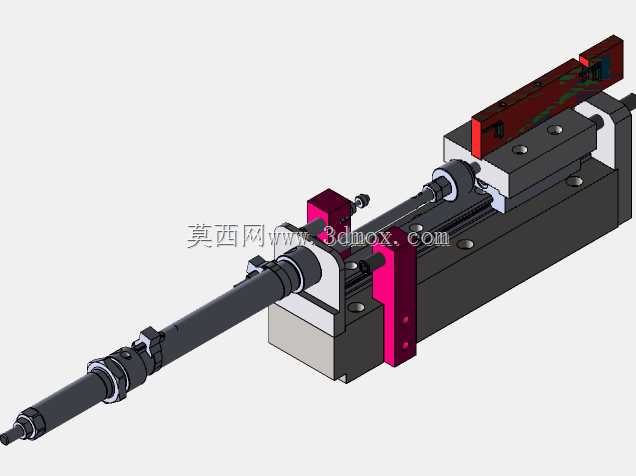

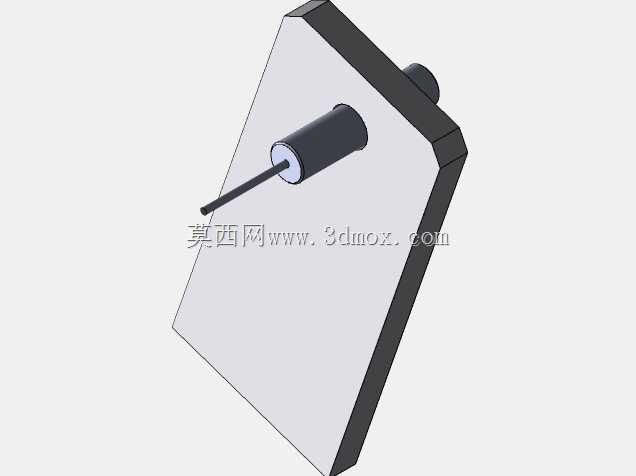

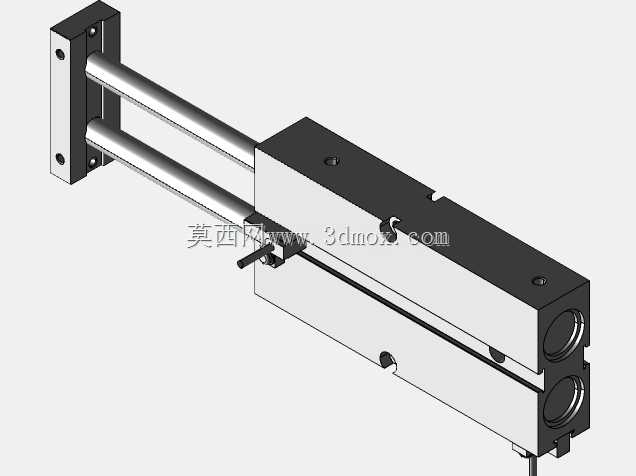

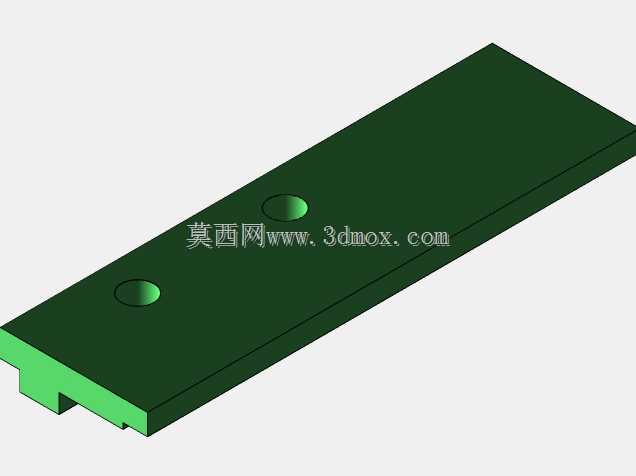

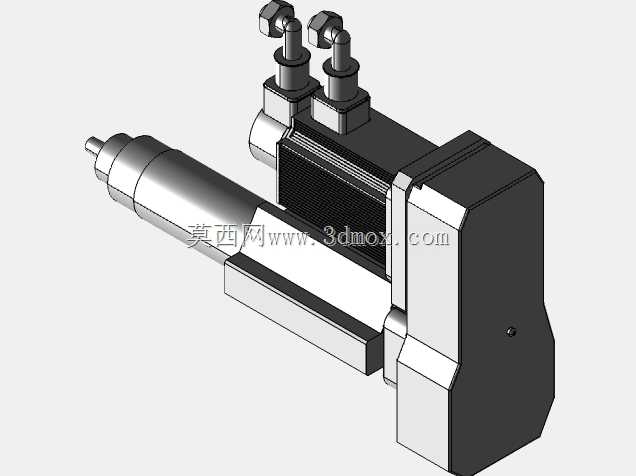

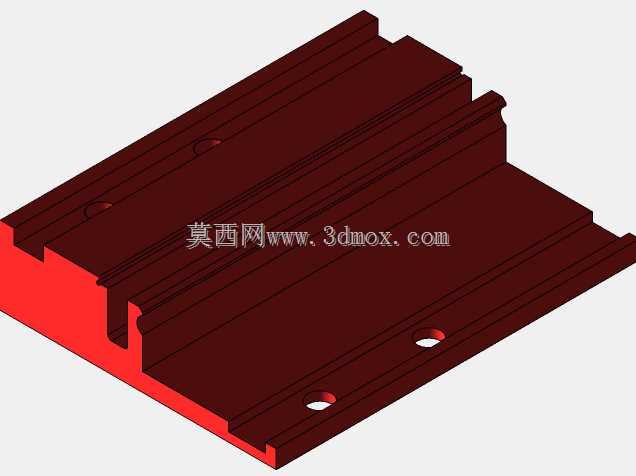

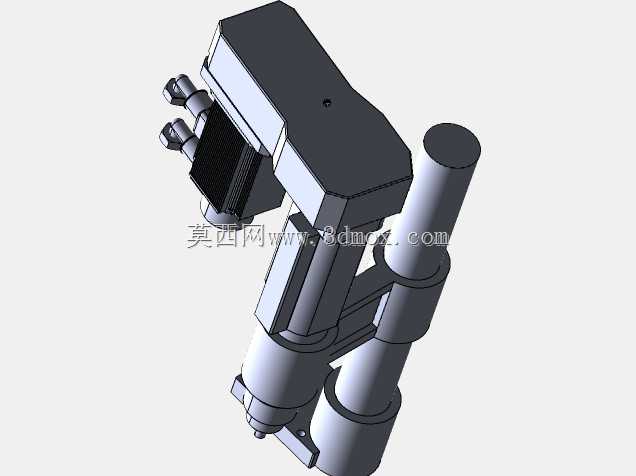

　　动力头的进给行程通过直线导轨副导向，配合气缸或伺服驱动实现进给速度、攻丝深度的可控调节，动力头输出端适配标准攻丝夹头，可根据加工螺纹规格快速更换对应丝锥，适配M3到M8范围内的公制内螺纹加工需求。设备的机架采用方管焊接框架结构，台面为钢板加工而成，所有功能单元均安装在台面上方，机架底部预留可调脚杯安装位，可根据车间地面平整度调节设备水平，保证振动盘送料稳定性以及攻丝动力头的进给垂直度。送料轨道的宽度、定位夹具的型腔尺寸完全匹配L型铁件的外形轮廓，工件从振动盘出料后沿轨道滑动过程中，通过轨道上的姿态筛选结构剔除方向错误的工件，保证进入加工工位的工件姿态完全一致，避免因工件装夹歪斜导致的丝锥折断、螺纹烂牙等加工不良问题。

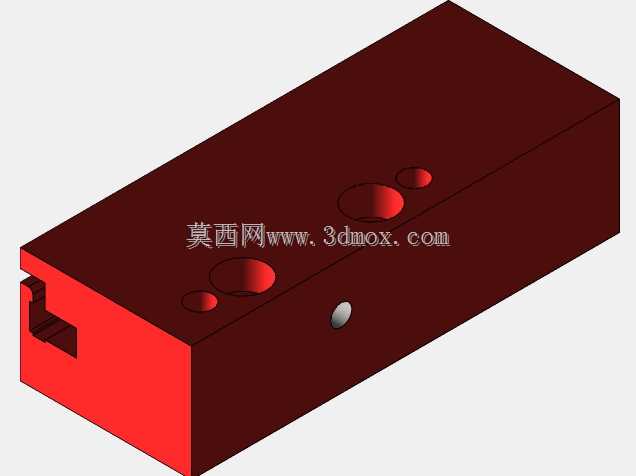

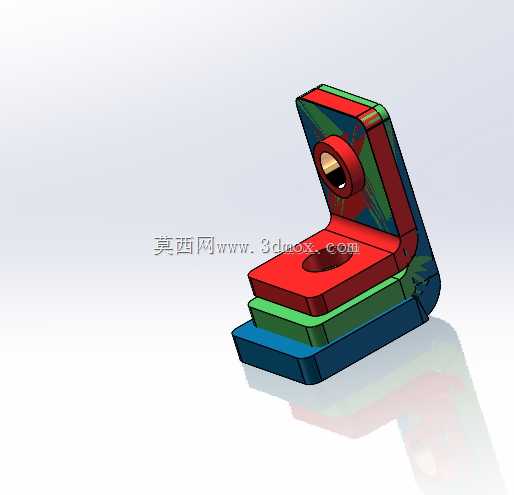

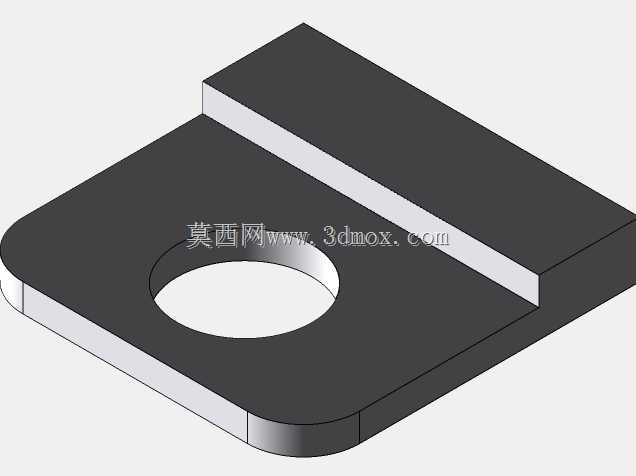

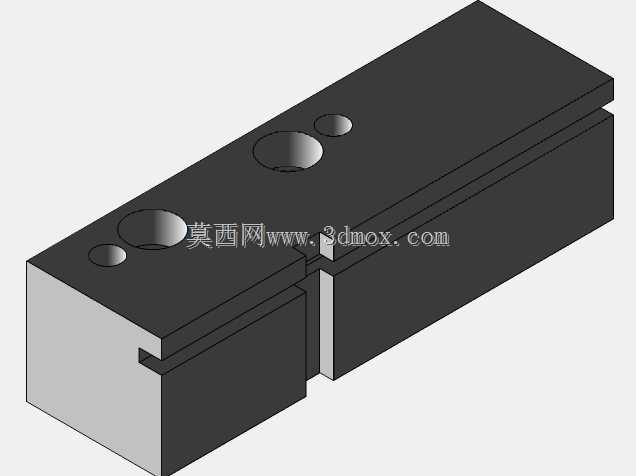

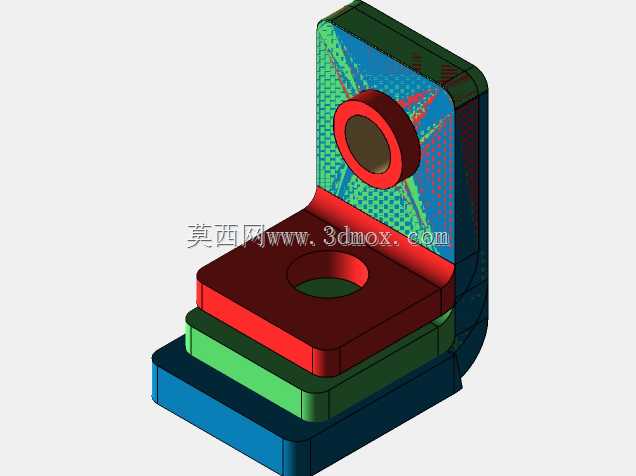

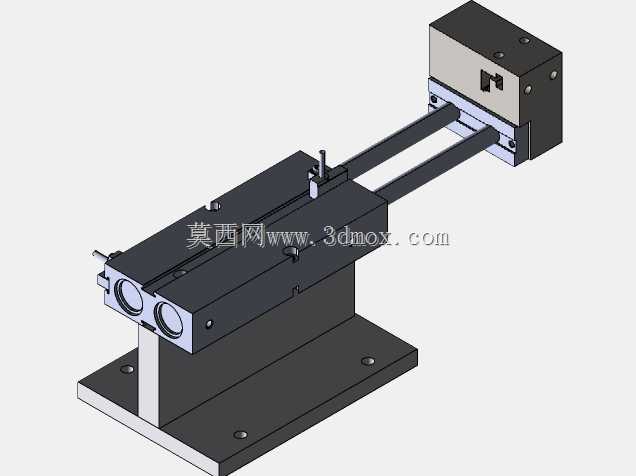

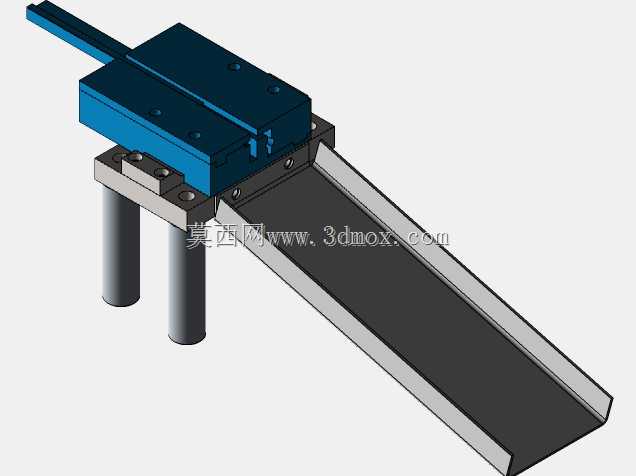

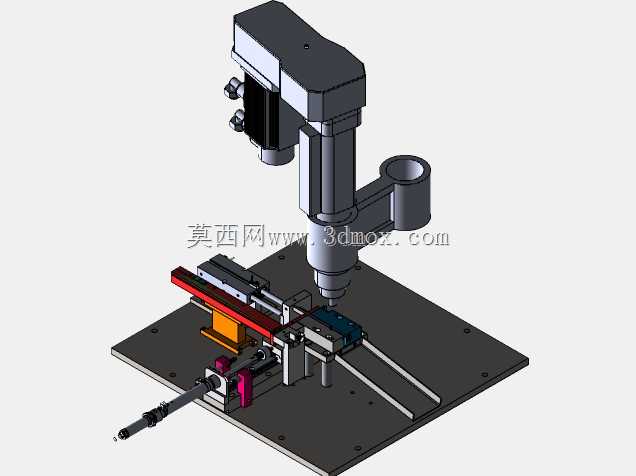

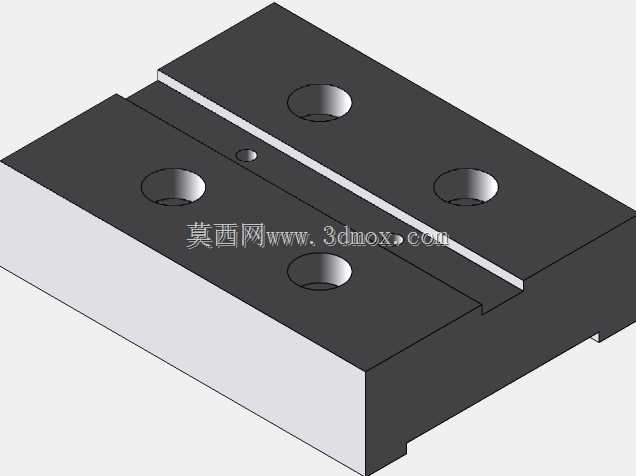

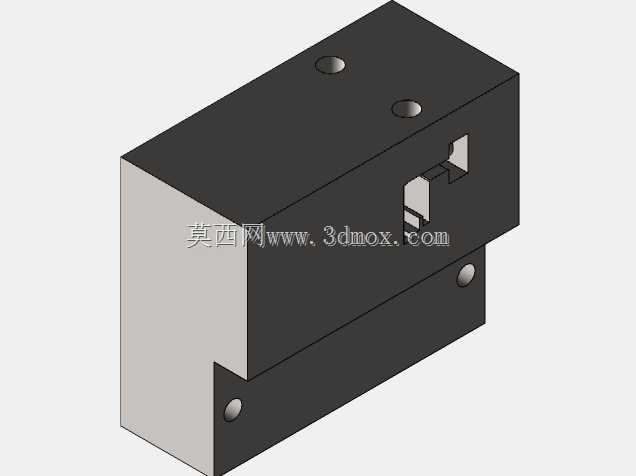

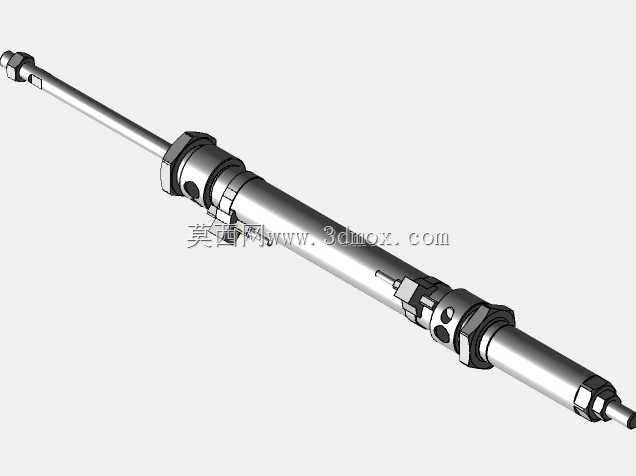

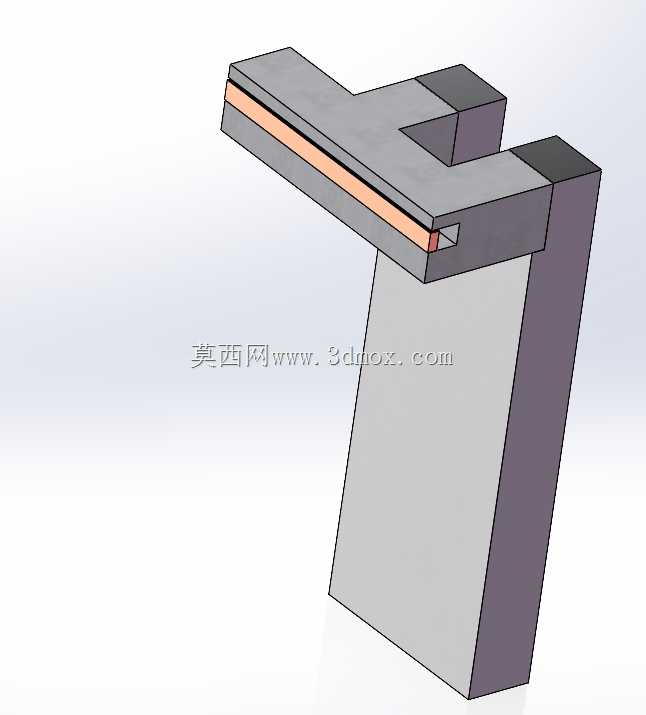

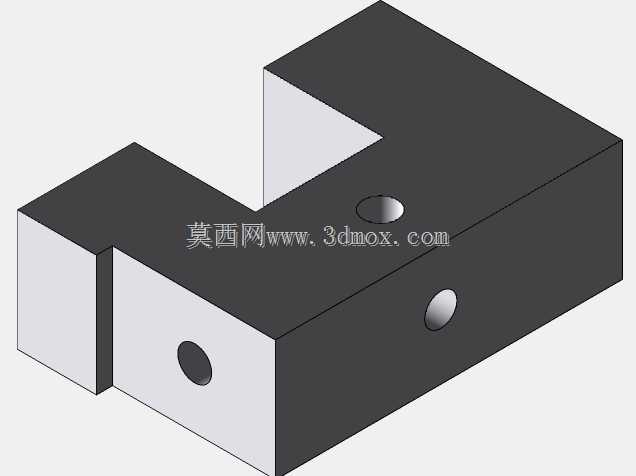

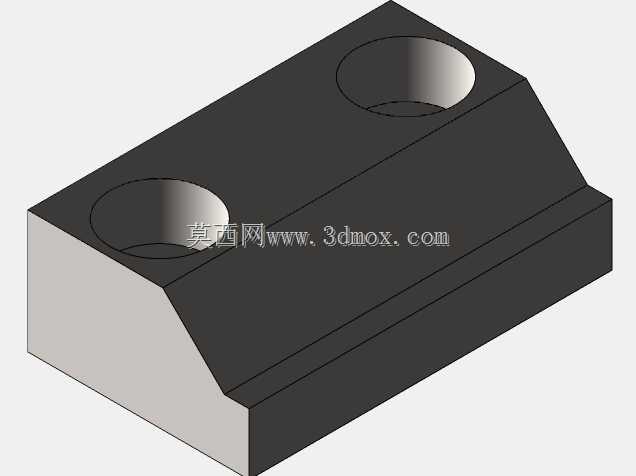

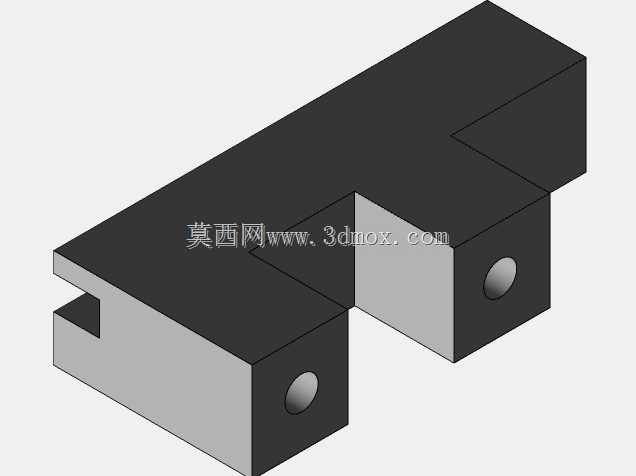

　　攻丝工位的夹具采用气动夹紧方式，工件到位后夹紧块自动压紧工件的两个垂直端面，限制工件在攻丝过程中的转动与位移，攻丝完成后夹紧块自动松开，加工完成的工件沿出料斜面滑落至设备下方的接料容器内，完成整个加工循环。在设计逻辑上，这套设备将上料、定位、夹紧、攻丝、出料几个工序完全整合为自动化流程，各动作单元通过位置传感器检测信号实现逻辑互锁，比如工件未到位时攻丝动力头不会启动进给，夹紧动作未完成时丝锥不会接触工件，从结构层面避免误动作带来的设备损坏与加工报废。设备的安装边界方面，整体占地尺寸适配小型加工车间的工位布置，振动盘的高度根据操作人员补料的舒适高度设计，无需额外搭建操作平台，动力头的维护空间预留充足，更换丝锥、

　　调整攻丝行程时无需拆解周边其他结构，日常维护操作便捷。送料槽与振动盘的衔接处设置可调挡板，可根据待加工L型铁件的料厚微调轨道间隙，兼容一定尺寸范围内的同类型L型铁件加工，无需更换整套送料轨道，提升设备的加工适配范围。攻丝动力头的转速可通过配套的调速单元调节，针对不同材质的铁件、不同规格的螺纹匹配对应的攻丝转速，避免转速过高导致丝锥磨损过快，或是转速过低影响加工效率。整套结构的三维建模过程中，所有运动部件均做了干涉检查，保证送料机构的往复动作、动力头的进给动作、夹紧机构的开合动作在全行程范围内无结构碰撞，各气管、线路的走线路径在模型中预留了对应的走线槽位置，避免实际装配时线路与运动部件产生干涉。
