卫浴清洁用品自动化生产线整体结构

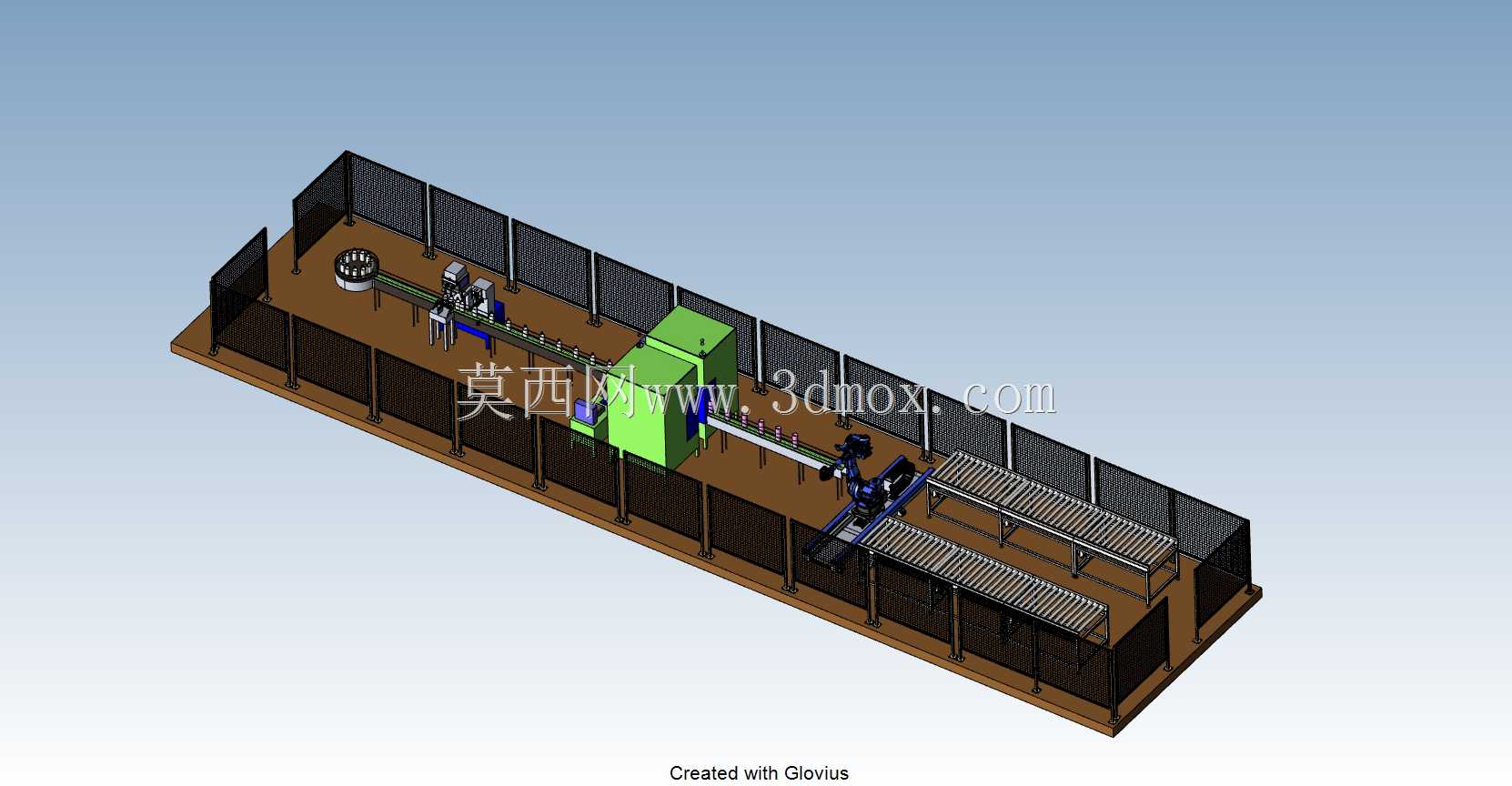

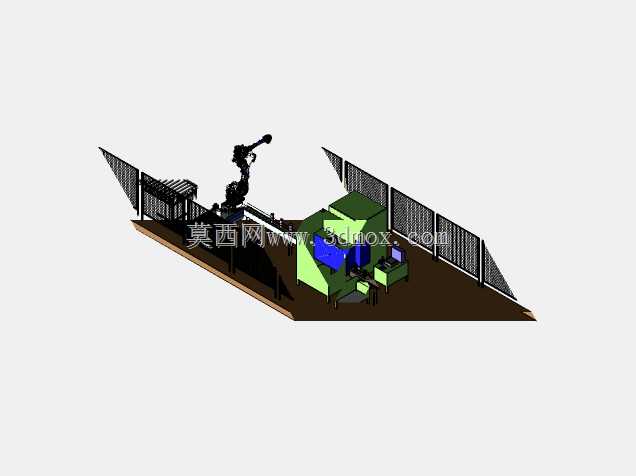

　　这套产线结构针对卫浴清洁类日用品的规模化连续生产需求设计，整体采用长条形直线布局，适配标准厂房的柱网排布，安装时可根据车间实际通道位置调整进料端与出料端的对接方向，无需额外改动主体框架结构。产线外围设置全高式网格防护围栏，围栏高度覆盖操作工位的最大活动范围，围栏与设备运动部件的安全距离符合机械安全防护的通用要求，避免人员误入运动区间引发安全风险，围栏预留的检修门位置对应各核心功能工位，方便日常维护时快速进入设备区域。产线进料端设置多工位缓存定位机构，可承接上游注塑或灌装工序输送来的待加工工件，定位机构采用可调式挡块设计，可适配不同规格尺寸的卫浴清洁用品壳体，无需更换工装即可完成多规格产品的换型生产，

　　定位精度满足后续装配工序的公差要求。中间加工段集成了多组执行机构，包含工件姿态调整组件、辅料装配工位、压合固定单元，各工位之间通过同步输送机构传递工件，输送速度可根据生产节拍灵活调整，工位间距按照各工序的作业时长合理分配，避免出现工件堆积或工位待料的情况。产线中段设置的检测工位可对装配完成的工件进行到位检测与装配精度校验，不合格品会被自动分流至侧边的不合格品缓存区，不会流入后续包装工序。出料端配置两段平行的辊道输送机构，可对接后续的包装码垛设备，辊道高度与常规包装线的进料高度匹配，无需额外设置过渡升降机构。整体框架采用标准工业铝型材与碳钢方管组合搭建，底部设置可调式支撑脚杯，可适应车间地面的平整度误差，安装时无需预埋地脚螺栓，

　　降低车间改造的施工成本。各功能模块采用独立的安装基板设计，单个模块出现故障时可整体拆卸更换，减少产线停机维护的时间。产线的走线槽全部集成在框架内部，避免线缆外露积尘或被工件剐蹭，气路管线沿框架侧边排布，每个工位预留独立的气路接口与控制信号接口，方便后续新增功能工位时快速对接。在设计过程中充分考虑了人工辅助操作的空间需求，在需要人工补料的工位预留了足够的操作空间，操作高度符合人体工程学要求，降低操作人员长时间作业的疲劳感。防护围栏上设置的透明观察窗对应各核心加工工位，操作人员在围栏外部即可观察设备运行状态，无需频繁打开检修门。产线的整体宽度控制在标准车间通道允许的设备占地范围内，长度可根据实际需要的工序数量进行模块化扩展，既可以满足小批量生产的短产线配置，也可以扩展为全工序连续生产的长产线布局。各运动部件的行程范围都做了硬限位与软限位双重保护，避免机构超程运行引发碰撞损坏，传动部位全部设置安全防护罩，防止杂物卷入传动机构。
