槽式纸板成型加工生产设备结构

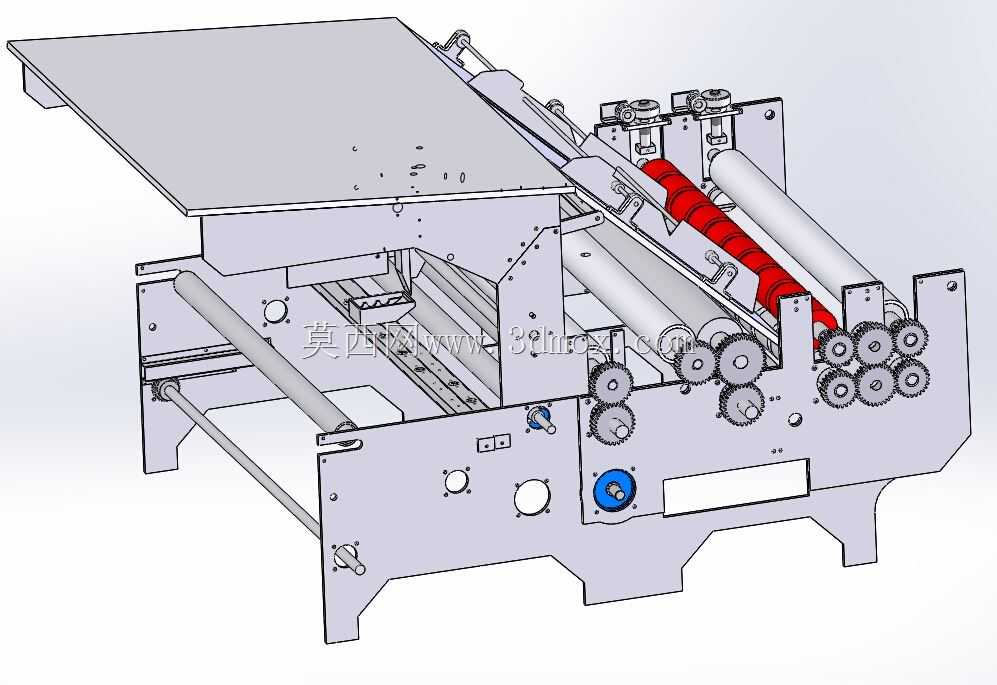

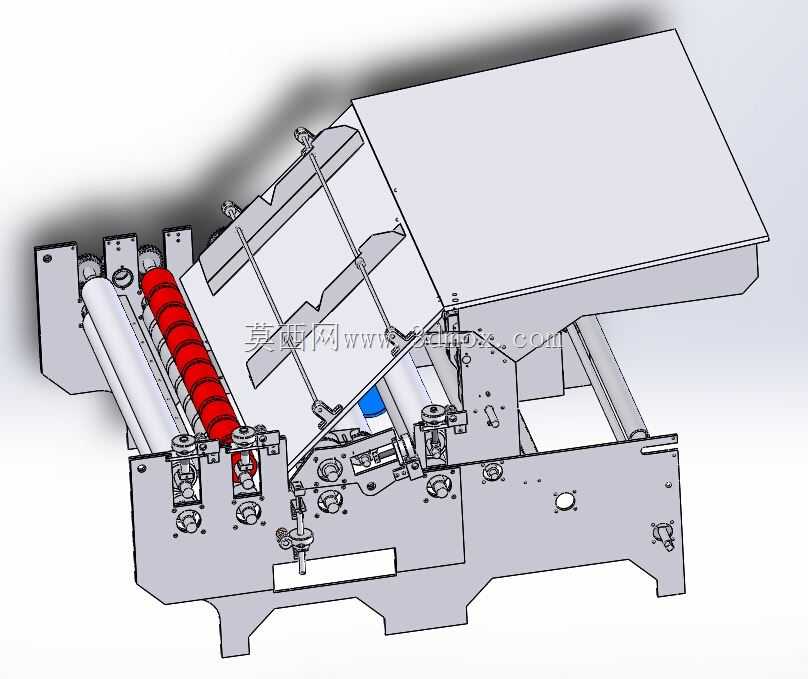

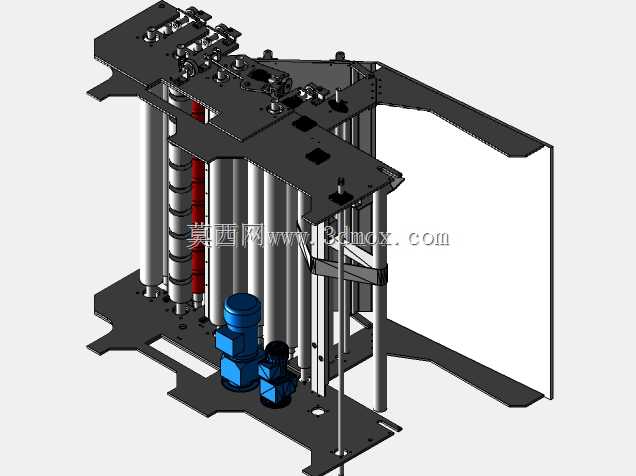

　　该设备主要应用于包装纸品加工生产场景，针对瓦楞纸板、硬纸板类原材料完成槽式折边前的预成型加工工序，是纸盒、硬纸板包装制品生产线前端的核心加工单元，可对接后续涂胶、折边、堆叠等工位完成连续化生产作业。从结构布局来看，设备采用倾斜式进料台设计，进料台面板设置多组可调式挡料定位杆，可根据待加工纸板的幅宽、厚度调整定位间距，适配不同规格的纸板进料导向，避免进料过程中出现偏斜、错位问题，进料端的倾斜角度经过力学核算，纸板依靠自身重力配合前端牵引辊即可完成平稳送料，无需额外设置复杂的推料机构，降低了设备整体的动力冗余。核心加工段采用多辊组合式压型结构，其中红色辊组为成型压辊，辊面加工有与纸板折槽对应的凸棱结构，压辊下方配套设置对应凹槽的承托辊，

　　上下辊之间的间隙可通过两侧的调节手轮进行微调，调节精度可达0.1mm，适配200g-800g不同厚度纸板的压槽加工需求，压辊的动力通过侧边的齿轮组同步传递，保证上下辊线速度完全一致，避免压槽过程中出现纸板拉扯、褶皱、槽位偏移等质量问题。压辊组后方设置多组导向输送辊，辊面采用包胶处理增大与纸板表面的摩擦力，将完成压槽加工的纸板平稳输送至下一工位，导向辊的安装座采用腰型孔设计，可根据实际生产的走线需求调整辊组的高度与水平位置，适配不同生产线的对接安装要求。设备的主体机架采用厚钢板焊接后整体时效处理，再经龙门铣完成安装基准面的精加工，保证各辊组安装位的同轴度、平行度公差控制在0.05mm/m以内，

　　避免长期运行后出现机架变形导致的辊组错位问题，机架底部设置多个可调式支撑脚，可在安装时调整设备整体的水平度，同时抵消车间地面不平整带来的安装误差，支撑脚的调节行程为±50mm，可满足不同安装基面的调平需求。从安装边界来看，设备整体进料端宽度最大适配1200mm幅宽的纸板加工，设备主体长度约2200mm，宽度约1400mm，进料台顶端距离地面高度约1600mm，出料端输送面距离地面高度约850mm，可与常规高度的纸品生产线输送线直接对接，无需额外增设过渡输送台。设备侧边预留有动力输入接口与检测元件安装位，可根据产线自动化升级需求加装变频调速模块、进料缺料检测传感器、出料计数传感器等元件，实现与整线控制系统的信号联动，

　　满足不同自动化程度生产车间的使用需求。在结构设计过程中，所有辊组的轴承座均采用外置式安装设计，轴承选用密封型深沟球轴承，日常维护时无需拆解设备主体结构即可完成轴承的润滑与更换，压辊采用快拆式安装结构，松开两端的锁紧螺母即可将压辊整体抽出更换，适配不同槽型的加工需求时，更换压辊的操作可在15分钟内完成，大幅降低了设备换型的时间成本。设备的传动齿轮组外侧设置全封闭的安全防护罩，防护罩采用薄钢板折弯成型，表面开设散热孔保证齿轮运行过程中的热量散发，同时避免生产过程中杂物卷入传动机构造成设备损坏或人员安全隐患，防护罩通过快拆螺丝与机架连接，日常检修时可快速拆卸。进料台的挡料杆采用硬质铝合金材质加工，表面做阳极氧化处理，与纸板接触的端面设置圆弧过渡，避免刮伤纸板表面影响成品外观质量，挡料杆的固定座采用滑块式设计，可沿着进料台侧边的直线导轨滑动调整位置，调整到位后通过手柄螺丝锁紧固定，操作便捷无需额外工具。
