转弯滚筒输送喷码包装生产线

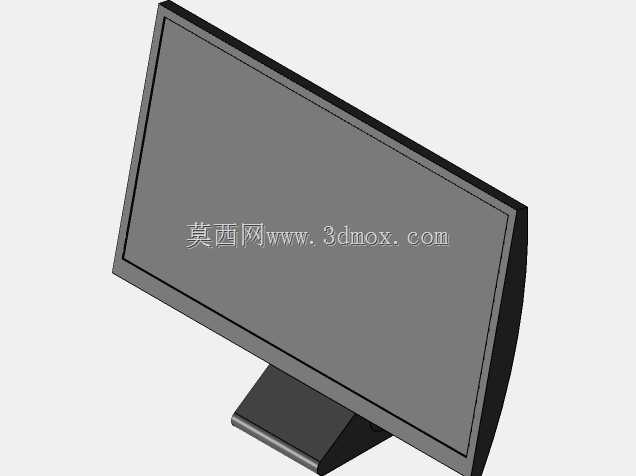

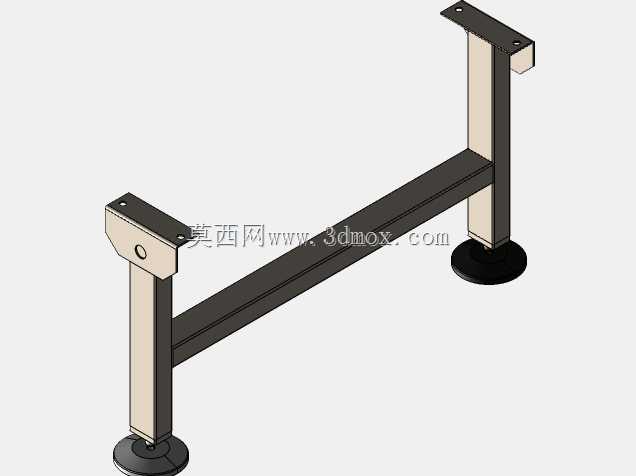

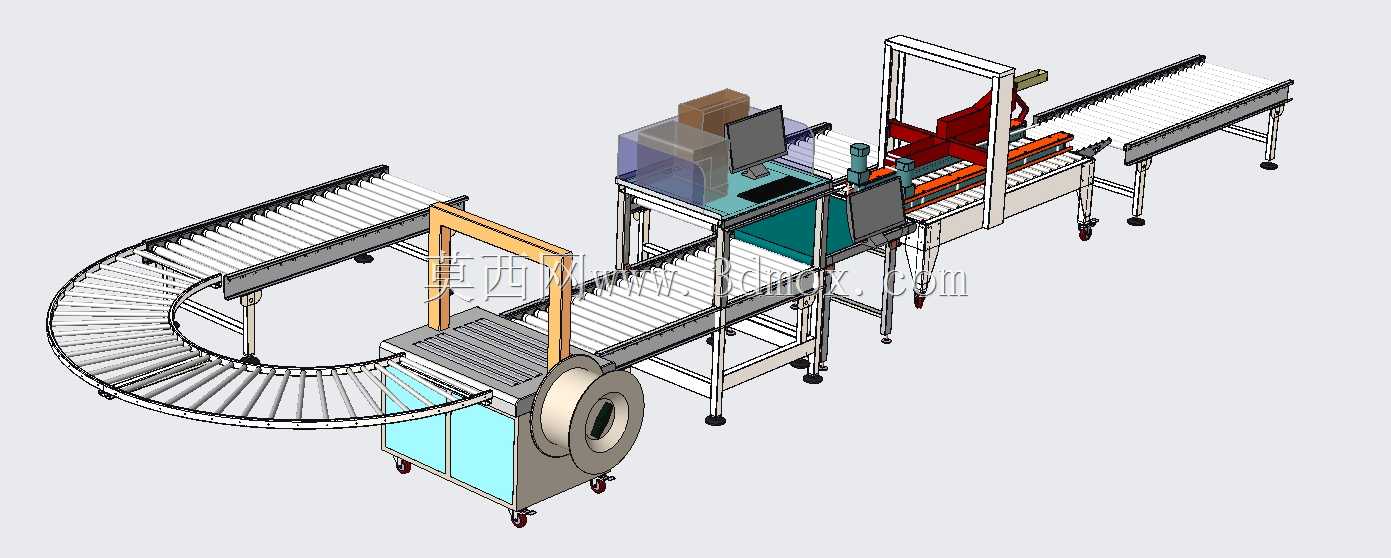

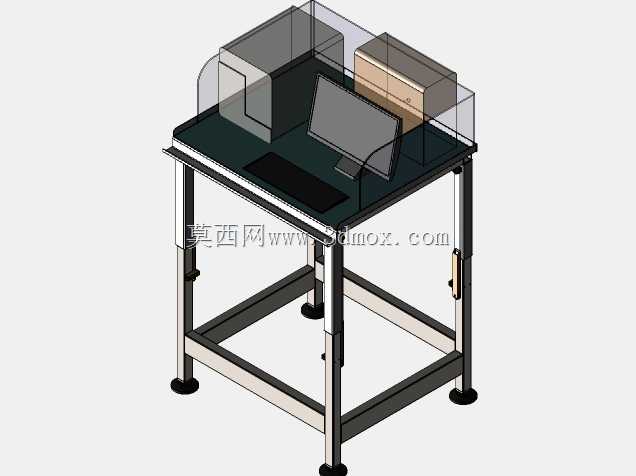

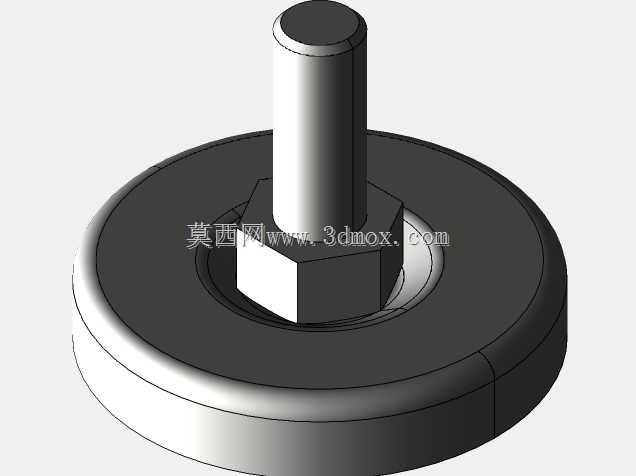

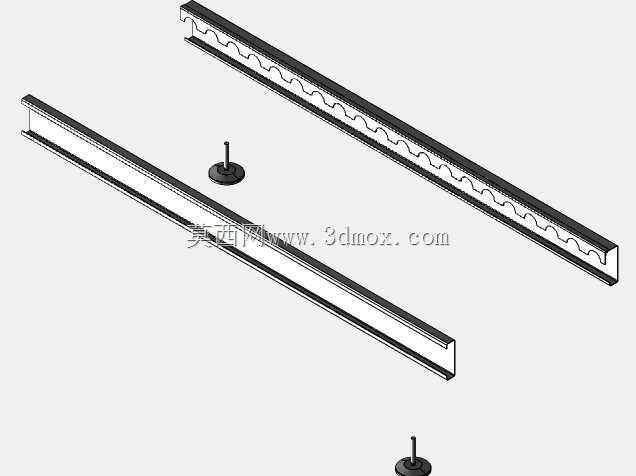

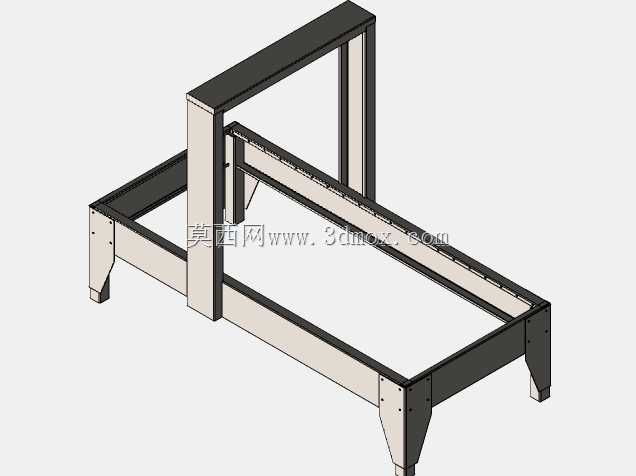

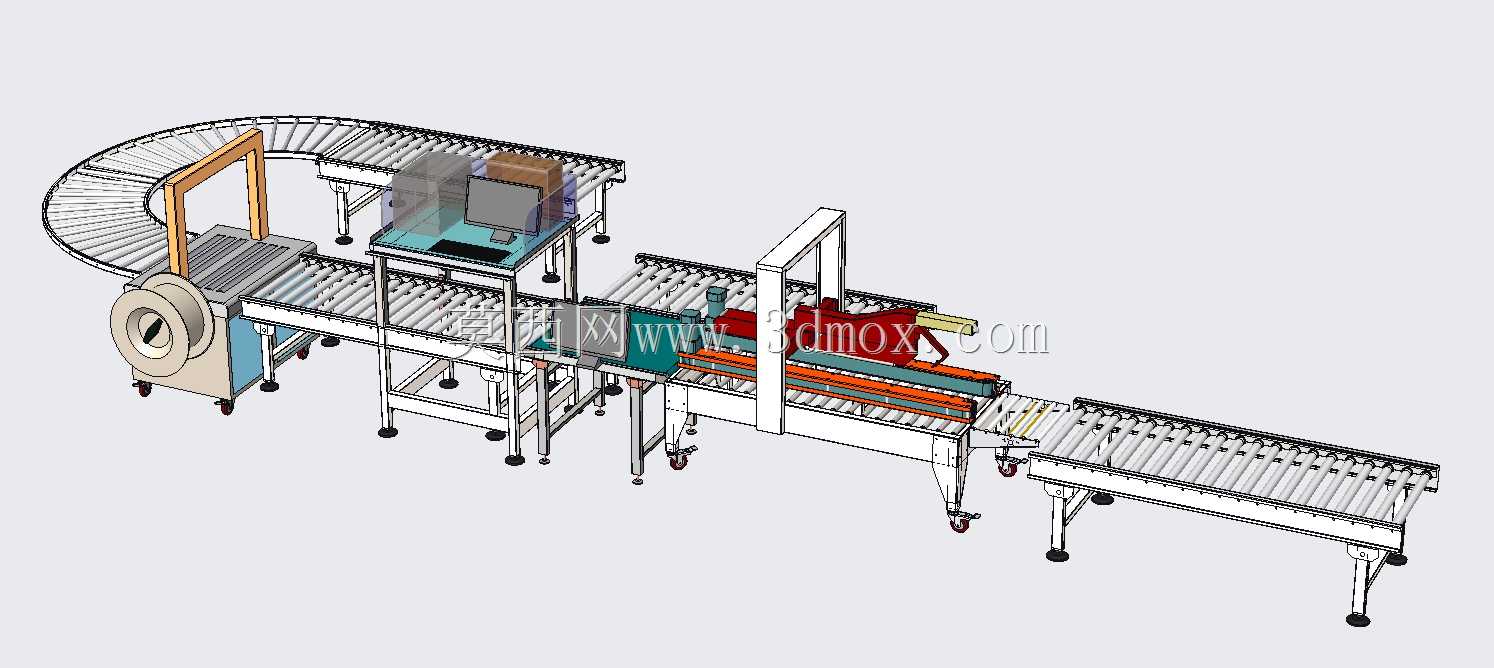

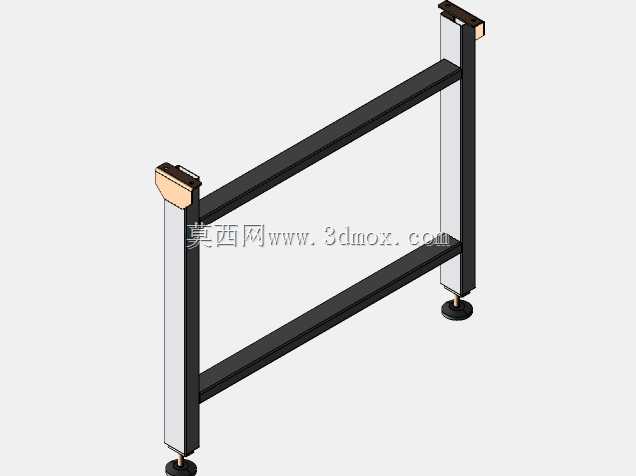

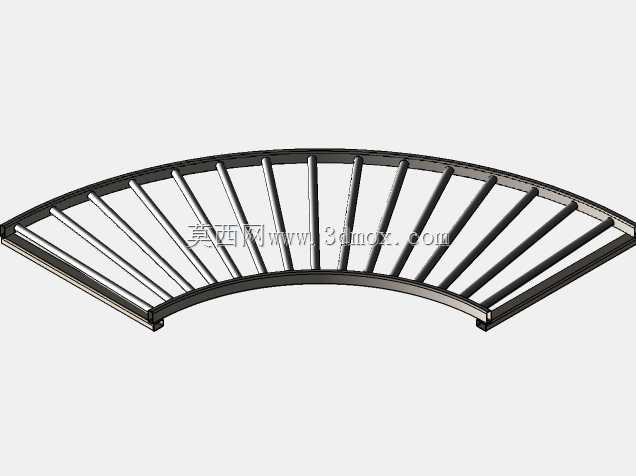

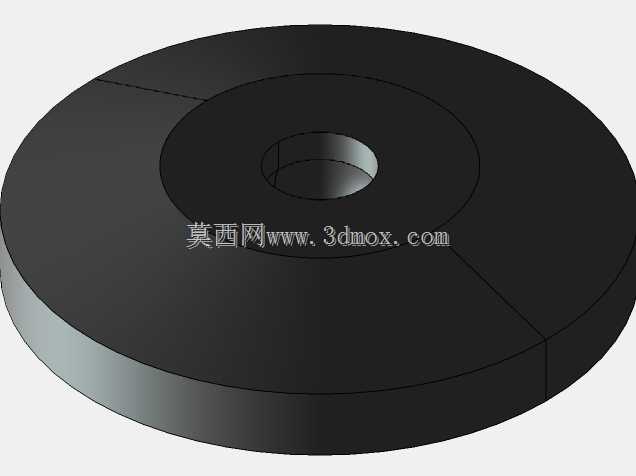

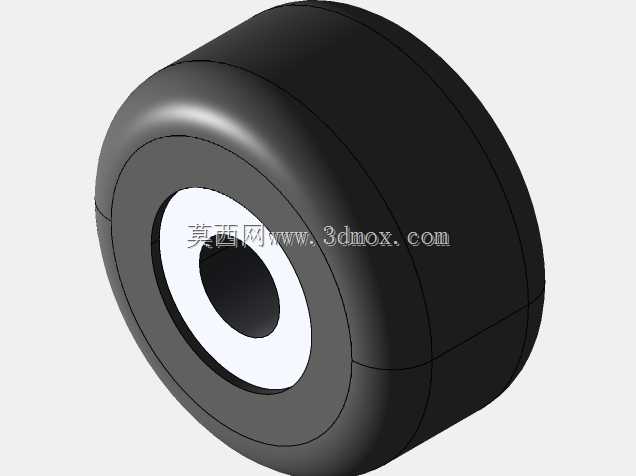

　　这套产线的设计核心是解决中小规格盒装、袋装产品在包装工序间的流转衔接问题，整体采用分段模块化设计，最左侧配置90度转弯滚筒输送段，可适配车间拐角处的空间布局，无需额外调整厂房现有设备排布，转弯段内侧配置导向挡条，避免输送过程中产品偏移卡滞，转弯段末端衔接人工/自动上料工位，工位旁设置独立操作工作台，台面预留电脑、喷码控制主机的安装位，台架采用铝型材拼接结构，底部配置可调节脚杯与万向脚轮，既可以在调试阶段灵活移位，也能在正式投产后调整水平度保证设备运行稳定。顺着输送方向往前，中段设置喷码作业工位，龙门式机架跨装在滚筒线体上方，预留喷码头安装调节槽，可根据产品高度调整喷码作业高度，适配100-400mm高度范围内的不同规格产品，

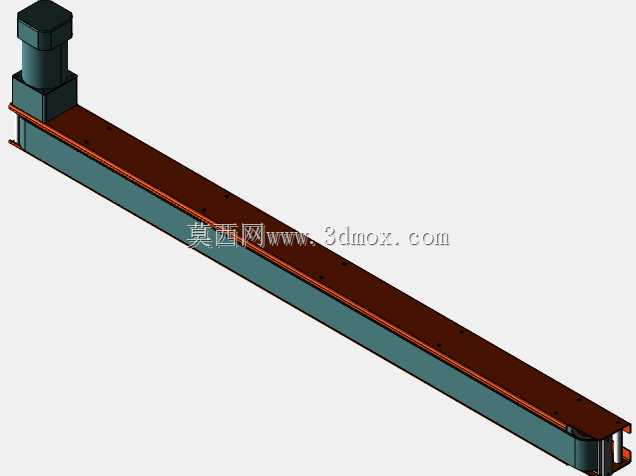

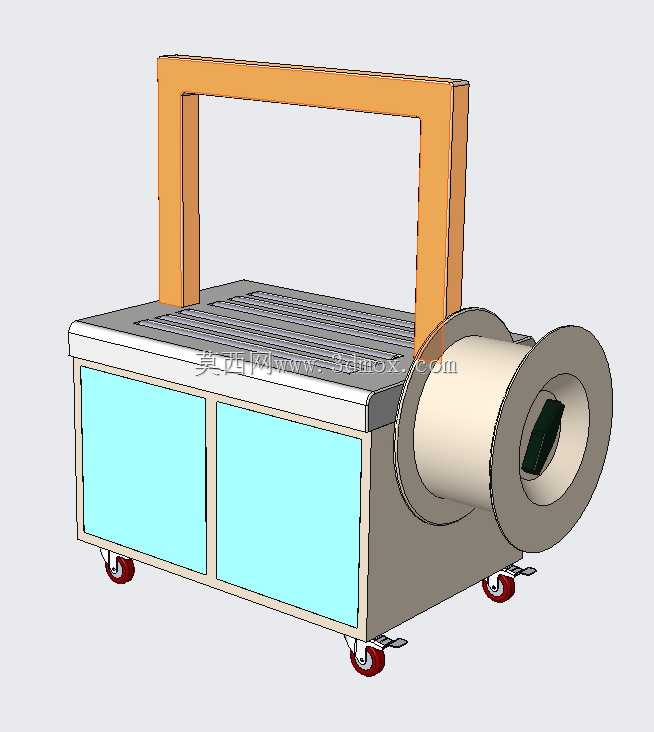

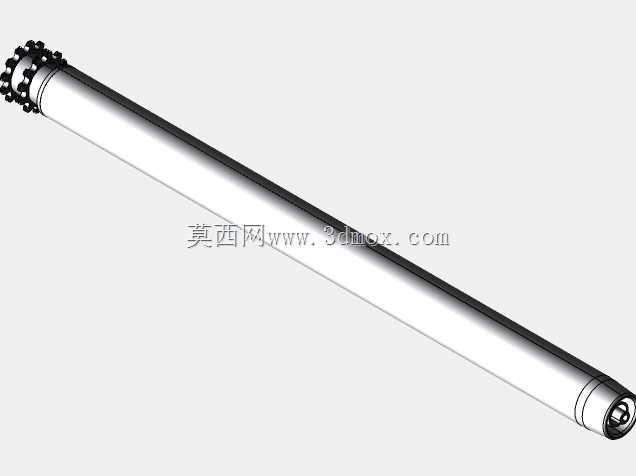

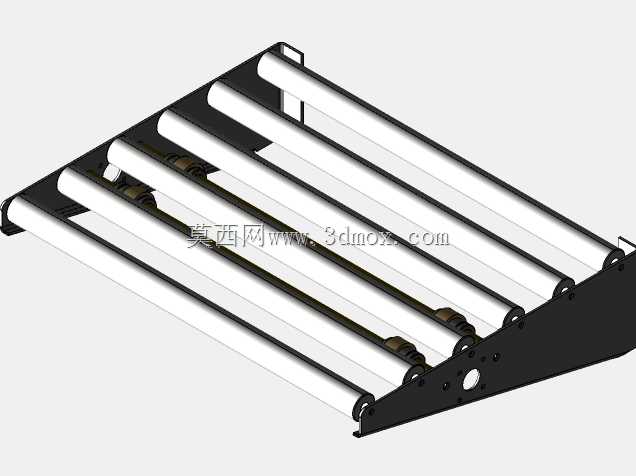

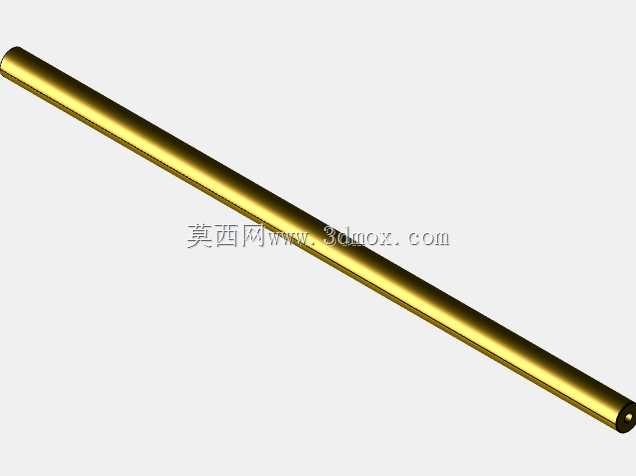

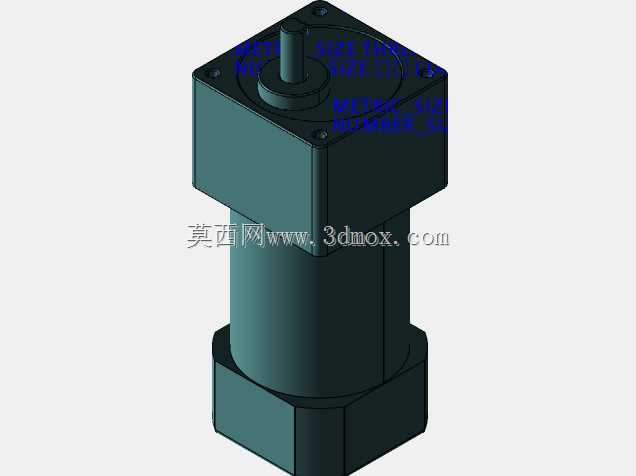

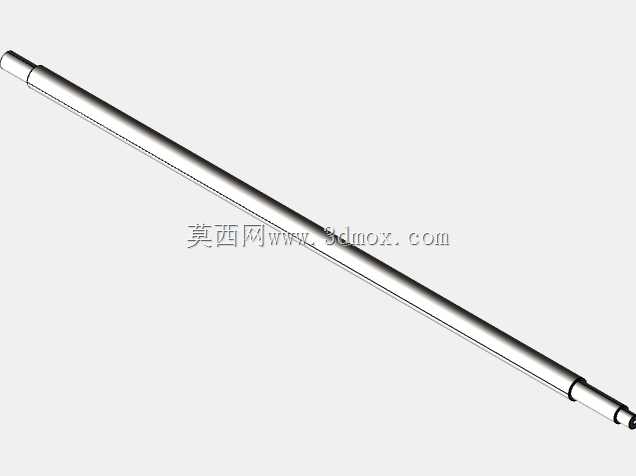

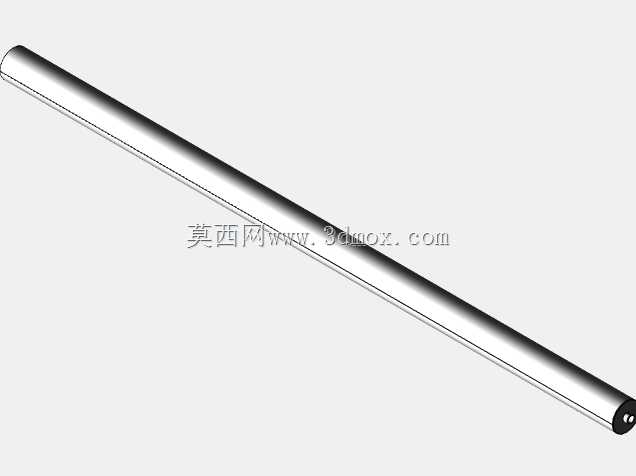

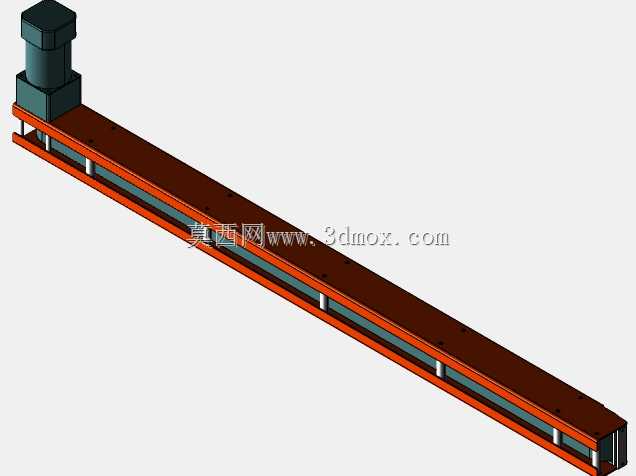

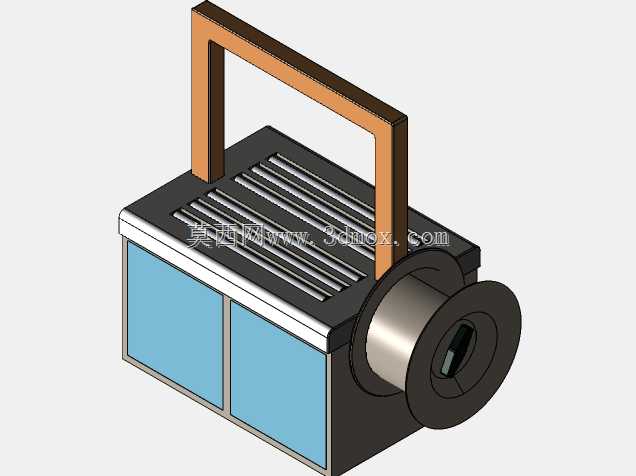

　　喷码工位旁设置导向纠偏机构，采用双侧可调式导杆，可根据产品宽度调整夹持间距，保证产品经过喷码头时位置统一，喷码标识位置偏差控制在±2mm范围内。喷码完成后衔接自动封箱/打包工位，工位段配置皮带压送机构，可在封箱作业时压住产品上表面，避免封箱过程中产品移位，封箱机构的机架同样采用跨装式设计，可根据不同包装规格调整封箱胶带的安装高度与压合力度。线体最右侧为出料输送段，同样采用滚筒式输送结构，段与段之间采用快拆式连接结构，每段线体都配置独立的驱动电机与传动辊筒，单段长度控制在1.2-1.8m之间，既方便运输进场，也可以根据实际产能需求增减线体段数，调整产线整体长度。整套线体的滚筒直径统一采用50mm规格，

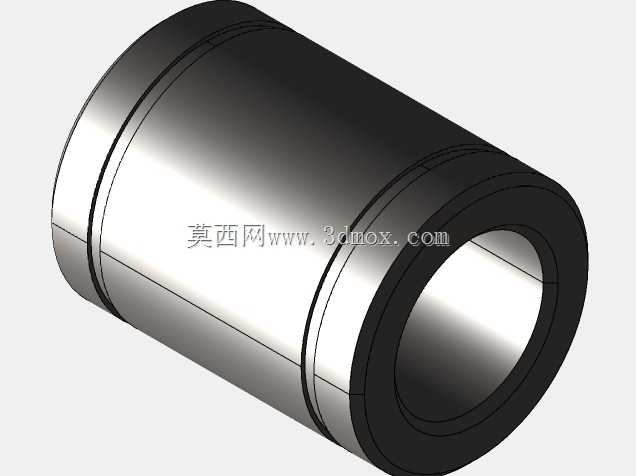

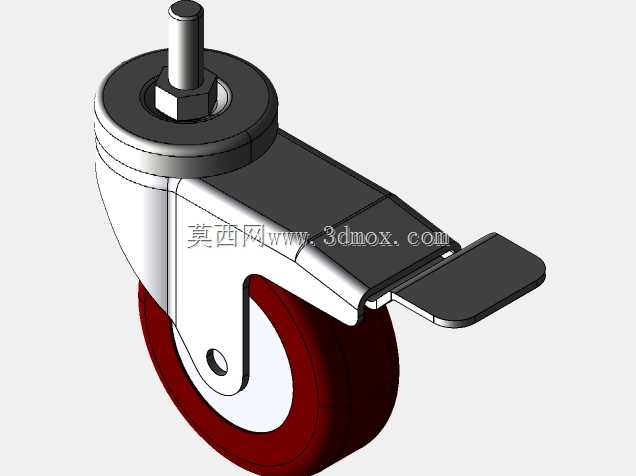

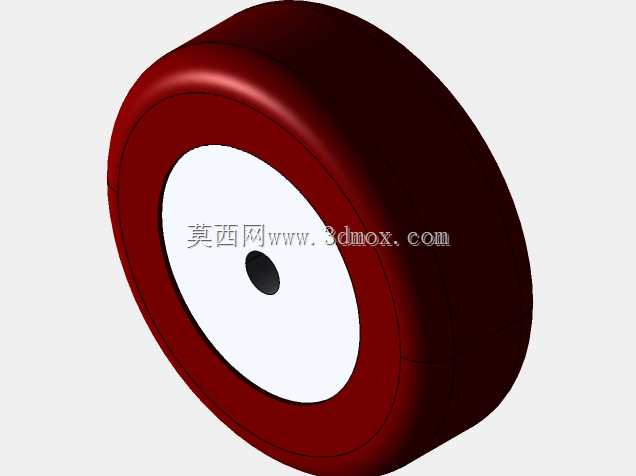

　　滚筒间距根据常见包装产品尺寸设置为75mm，可承载单重15kg以内的包装产品，输送速度可在0-20m/min范围内无级调节，适配不同节拍的生产需求。线体所有与产品接触的导向部件均采用光滑非金属材质，避免刮花产品外包装，所有转动部位都配置密封轴承，减少日常维护频次，底部脚轮带刹车结构，调试完成后可锁定位置，避免设备运行过程中出现移位。设计过程中充分考虑了不同工序的操作空间，每个作业工位旁都预留了不少于600mm的操作站立空间，电控系统的布线全部采用线槽内置布置，避免线路外露造成安全隐患，线体侧边预留了多个传感器安装位，可后续加装计数、检测、剔除等功能模块，拓展产线的适用场景。转弯段的驱动采用锥形滚筒结构，相比传统的弯道皮带输送，

　　滚筒式转弯段的承载能力更强，维护成本更低，更适合包装类产品的输送需求，转弯半径设置为800mm，可保证常规尺寸的箱装产品顺畅通过，不会出现卡滞、甩落的问题。整套产线的安装边界宽度控制在1.2m以内，整体长度可根据实际场地调整，最小安装长度为6m，最大可拓展至12m，适配大多数中小包装生产车间的空间条件，不需要对车间地面做特殊处理，放置在硬化水平地面上即可调试投产。
