DPT-260高速泡罩包装机结构设计

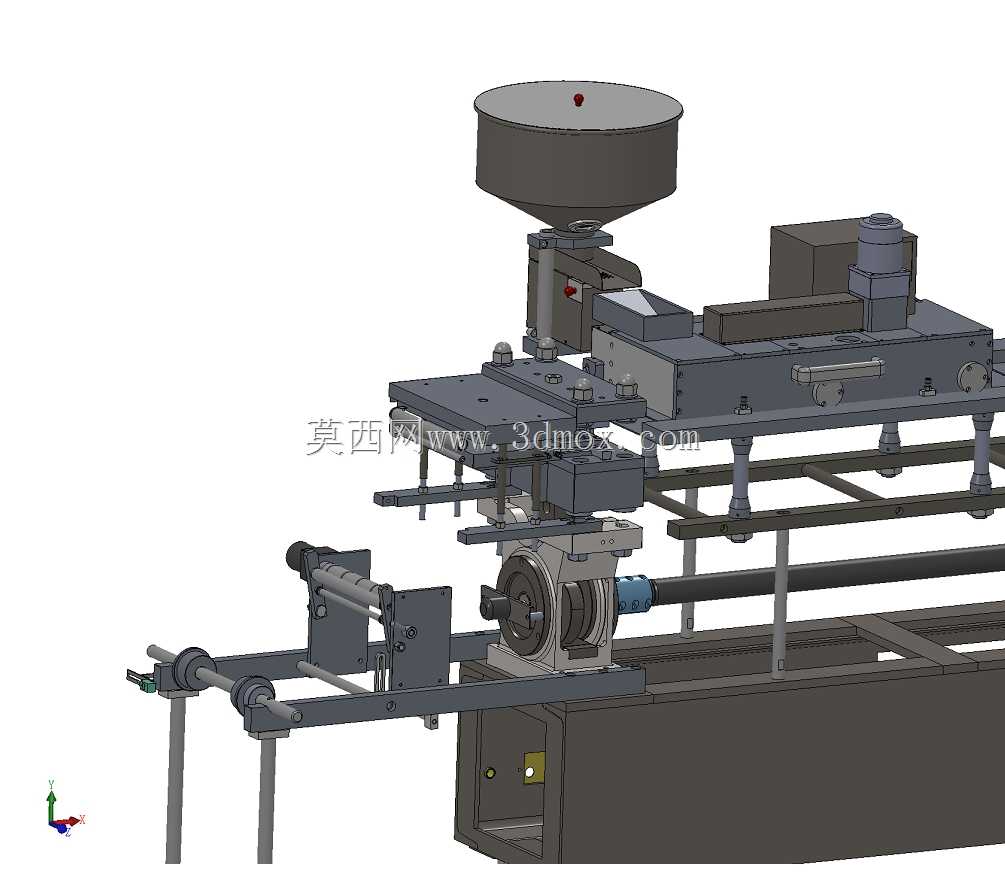

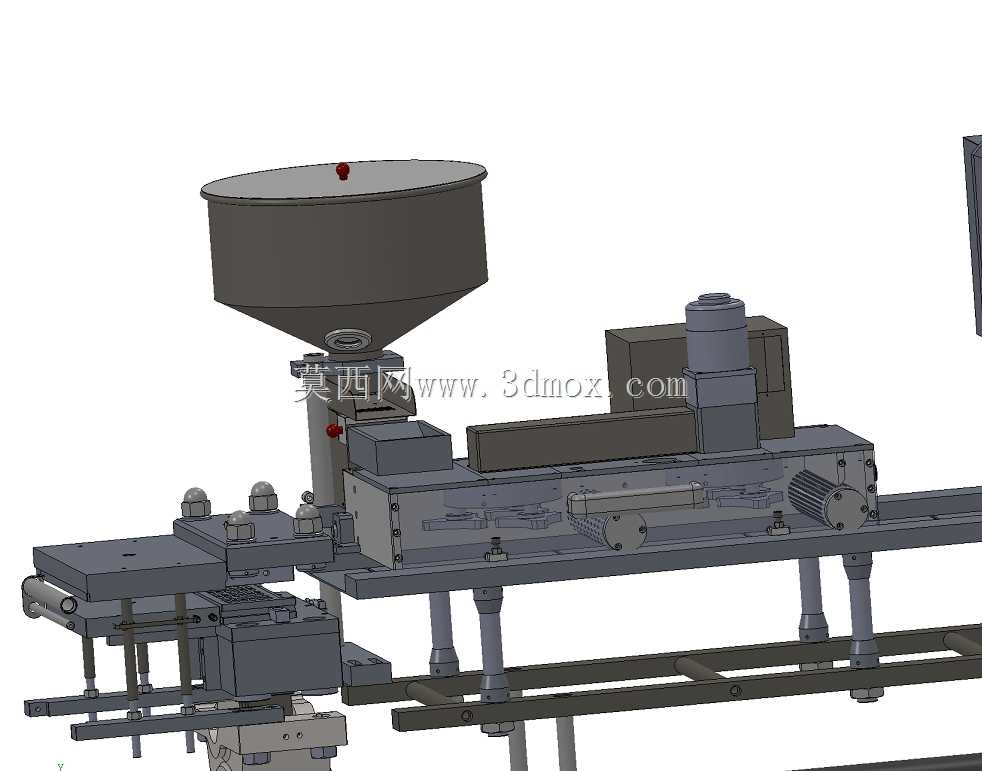

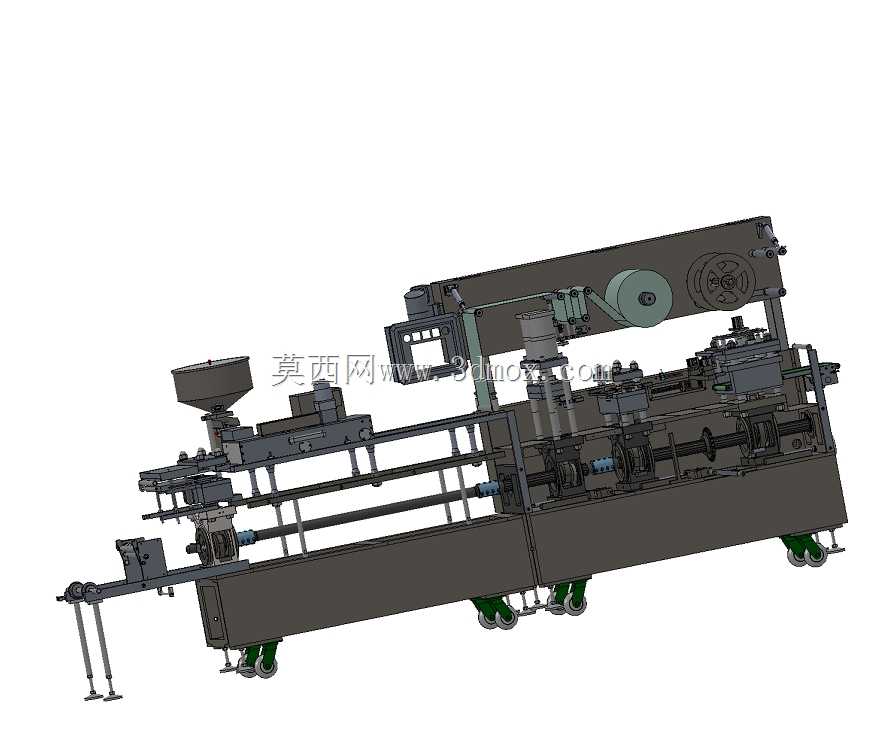

　　这款泡罩包装设备主要面向医药片剂、胶囊、小型食品丸剂、电子小元器件的批量封装场景，在制药车间、食品分装产线、小型电子元件包装工段都能适配，可连续完成泡罩成型、物料装填、热封压合、裁切输出的全流程工序，替代传统人工分装+手动封合的低效作业模式，单条线可匹配前后端的理料、装盒设备组成完整包装产线，适配规模化生产的节拍要求。设备顶部设置锥斗式储料仓，依靠重力配合下方的定量给料机构完成物料逐格填充，锥斗的倾斜角度经过反复校核，避免流动性一般的物料在仓内架桥卡料，仓顶设置的简易料位提示结构可在物料不足时给出直观提示，无需额外加装复杂的传感元件即可满足常规生产的料位监控需求。给料机构下方衔接的是泡罩成型工位，可适配PVC、

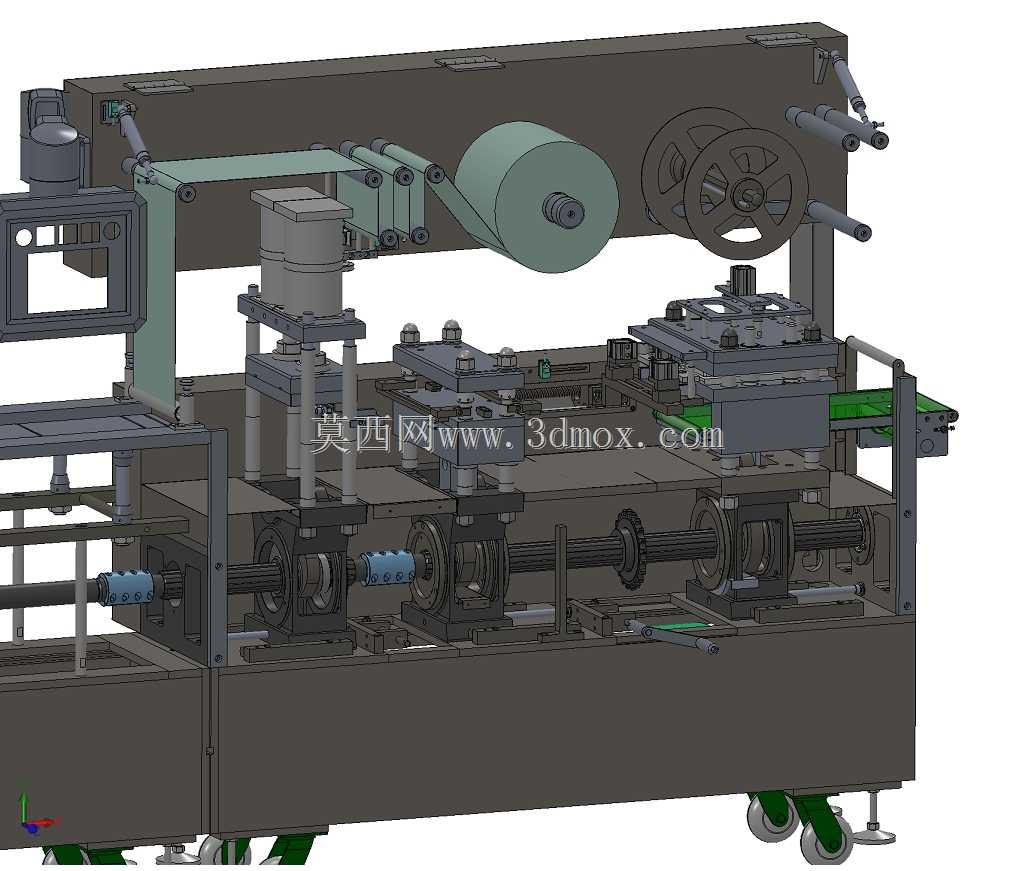

　　PVDC等常用泡罩基材，通过加热后负压吸塑成型出统一规格的物料容纳泡眼，成型后的基材随水平输送机构匀速向前移动，输送链采用双侧定位销结构，保证基材步进精度控制在0.2mm以内，避免装填时物料落位偏差、封合时错位漏封的问题。设备中段集成热封与压痕组件，上膜放卷机构布置在机架侧方，走膜路径设置多组导向辊保证膜面张紧度均匀，热封辊采用分区控温结构，可根据不同封合材料的特性调整各区域温度，封合压力通过两侧的调压弹簧独立调节，避免局部压力过大导致泡罩压溃、或者压力不足出现封边漏气的问题。机架整体采用方管焊接结构，底部设置六个可调支撑脚，可适应车间地面不平整的安装场景，调整支撑脚高度即可保证设备整体水平度，

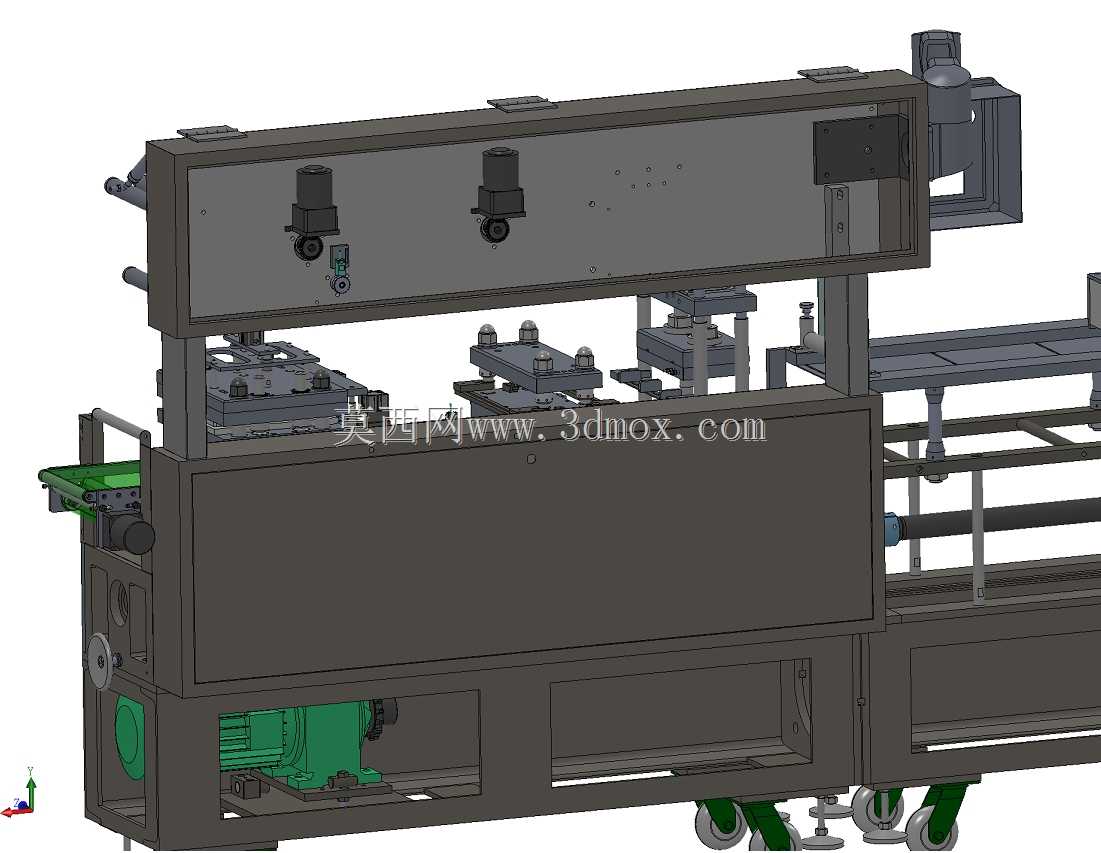

　　避免输送链长期偏载运行出现磨损加剧的问题；设备的驱动单元集中布置在机架中段的护罩内部，传动采用同步带+精密凸轮分割器的组合，保证各工位的动作时序精准匹配，步进停顿时间可根据装填难度灵活调整，适配不同规格物料的装填需求。设备的输送线伸出段长度经过优化，既可以直接衔接后续的成品收集料斗，也可以对接小型输送带将成品输送至下一工序，伸出段的侧边预留了检测元件安装位，用户可根据自身需求加装缺料检测、废边剔除等附加组件，无需对机架主体进行二次打孔改造。设备各外露的传动部位都设置了可拆卸的安全护罩，护罩采用薄钢板折弯成型，通过快拆螺丝固定，日常维护时无需专用工具即可快速拆卸，清理设备内部残留的物料碎屑、更换易损件都十分便捷。从安装边界来看，

　　设备整体长度控制在2.4米以内，宽度0.8米，高度1.7米，对车间的层高要求较低，常规的标准厂房都可布置，设备侧面预留了0.5米的维护空间即可满足日常检修、更换膜卷的操作需求，不需要预留过大的设备周边空位，适合中小型生产车间的紧凑布局。在设计过程中，所有与物料接触的部位都采用了易清洁的结构设计，没有卫生死角，料斗、给料槽都可以快速拆卸清洗，满足食品、医药行业的生产卫生要求；各工位的调节手轮都布置在设备操作侧，操作人员站在设备单侧即可完成所有参数调整，不需要来回绕设备走动，降低操作时的走动距离，提升换产调试的效率。
