多工位卷材连续加工自动化生产设备

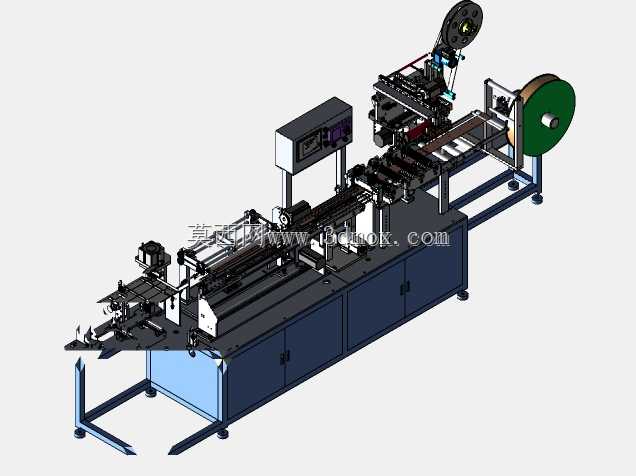

　　这套卷材连续加工设备的三维结构设计，核心面向软质片材、复合带材的连续化量产场景，常见于包装耗材、电子辅料、卫生用品的生产车间，可完成从原料放卷到多工序加工再到成品输出的全流程自动化作业，替代传统分散式单机作业的人工周转模式，大幅降低工序间物料搬运带来的对位误差与损耗。从整体布局来看，设备采用长条形卧式机架结构，底部采用加厚方管焊接框架作为承载基础，机架下方设置多组可调式脚杯，可适配车间地面的不平整工况，安装时无需额外浇筑预埋基础，仅需将设备整体就位后调整脚杯高度保证机架水平度即可，整体安装边界长度适配常规10米级生产车间的工位排布，宽度控制在1.8米范围内，预留出两侧0.8米以上的操作维护通道，设备总高度控制在2.2米以内，

　　适配常规厂房的层高与起重设备的作业高度要求。设备的进料端配置大直径气胀式放卷机构，可适配最大幅宽600mm、卷径800mm的原料卷材，放卷端自带张力自动调节组件，通过摆辊实时检测带材张力，配合磁粉制动器动态调整放卷阻尼，避免带材在输送过程中出现拉扯变形或者松垮跑偏的问题，放卷架旁设置的接料平台可方便操作人员在卷材耗尽时快速完成驳接，减少停机等待时间。带材从放卷机构输出后，首先进入多组纠偏导辊组，导辊表面做硬质阳极氧化处理，粗糙度控制在Ra0.8以下，避免刮伤带材表面，纠偏系统采用光电传感器实时检测带材边缘位置，驱动微调辊组动态调整带材走料位置，保证后续加工工位的对位精度控制在±0.2mm以内。沿走料方向依次排布的多组加工工位，

　　可根据实际生产需求更换加工模组，可集成模切、热压、贴合、喷码等不同功能单元，每个工位都设置独立的高度调节机构与锁紧组件，换型时仅需调整对应工位的安装高度与位置参数，无需整体拆解设备结构，工位之间的输送采用伺服驱动的同步带夹持机构，保证带材每次送料的步距精度稳定在±0.1mm，避免步距误差累积导致的加工不良。设备中部的控制机柜集成在机架内部，采用分层式布局，强电回路与弱电控制回路分开排布，减少电磁干扰对传感器信号的影响，机柜正面设置触控操作面板与状态指示灯，操作人员可在面板上直接设置送料步距、加工速度、张力参数等工艺数据，设备运行过程中出现缺料、张力异常、工位故障时会自动停机并在面板上提示故障位置，方便运维人员快速排查处理。

　　设备的成品输出端设置成品输送溜槽，加工完成的成品可直接通过溜槽滑落到下方的收料箱内，剩余的边料则通过设备端部的边料收卷机构统一收卷，避免边料散乱在车间地面造成安全隐患，边料收卷采用力矩电机驱动，可根据边料的多少自动调整收卷速度，保证边料张力恒定不会拉断。从设计思路上，这套设备优先考虑了量产场景下的稳定性与易维护性，所有传动部位的轴承都采用带密封结构的标准件，日常维护时仅需定期加注润滑脂即可，易损件如切刀、压合胶辊等都采用快拆式安装结构，更换时无需专用工具，可在10分钟内完成更换作业，减少设备停机维护的时间。机架外侧的护板采用可拆卸式钣金结构，所有运动部件都设置在护板内侧，仅保留操作与维护的开口位置，既可以避免生产过程中人员误触运动部件造成安全事故，也可以减少车间粉尘落入传动机构内部，延长设备的使用寿命。设备的气路系统全部采用快插式接头，气源处理组件设置在机架侧面，可实时调整各工位的气压参数，过滤压缩空气中的水分与杂质，保证气动元件的工作稳定性。在实际生产应用中，这套设备可适配0.05mm到2mm厚度的各类带材，生产速度可根据加工工艺的不同在10到60米每分钟的范围内调整，相比传统的单机手工作业模式，产能可提升4到6倍，同时产品的一致性良率可稳定在98%以上，大幅降低生产过程中的人工成本与物料损耗，适合中小批量多品种的柔性生产场景，也可对接前后端的其他生产设备组成全自动化的生产流水线。
