连续式枕式物料包装输送设备结构

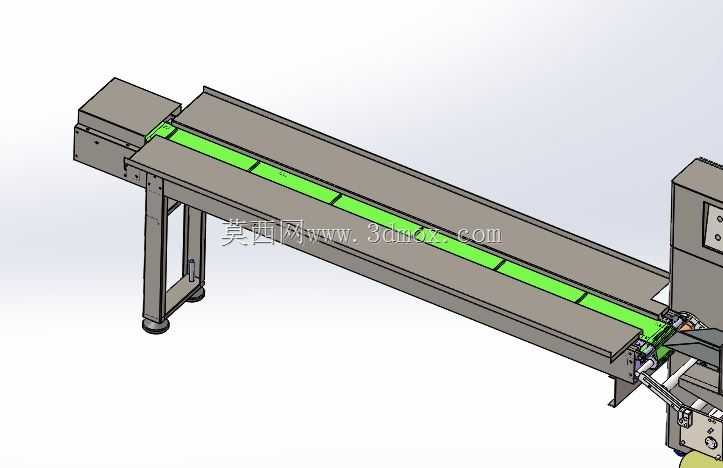

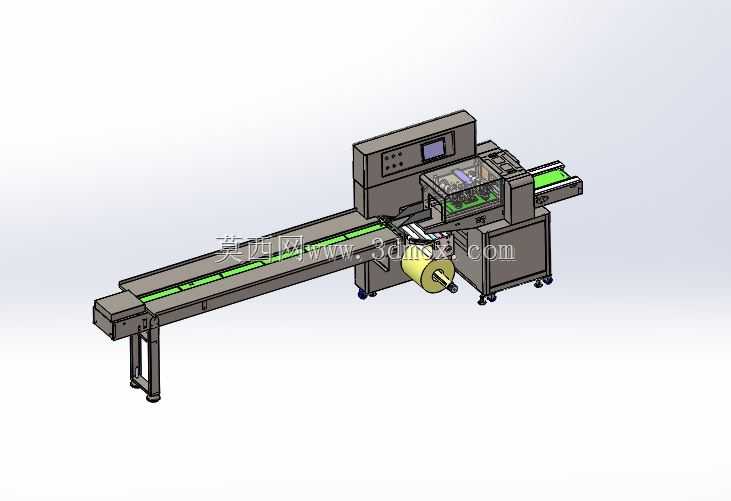

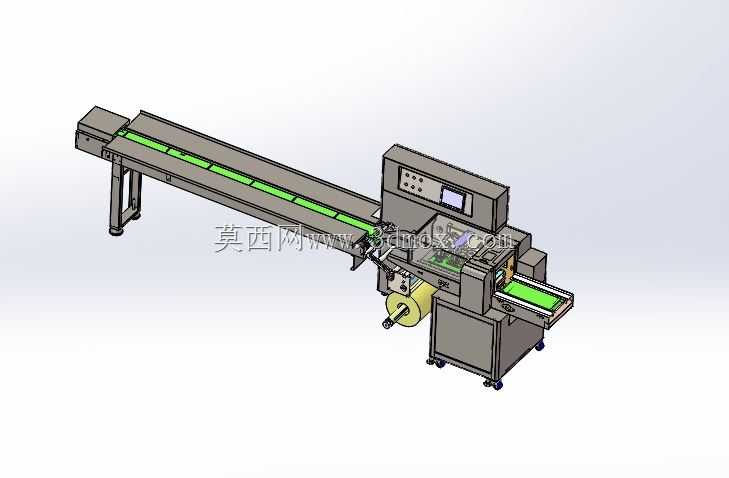

　　这套结构针对快消品、食品、小五金件的连续化外膜包装需求设计，核心适配规则块状、条状物料的单份或多份集合裹包作业，在食品加工车间、日用品生产产线、小五金分装工段的末端包装工位应用广泛，可直接对接前端理料、计数设备的出料端，无需额外增设中转接驳机构，减少物料转运过程中的磕碰、卡滞风险。从整体布局来看，设备采用长进料输送段+主机封装段+短出料输送段的线性排布，进料段长度预留足够的物料排布空间，可适配人工摆料或自动理料线的出料节奏，输送面采用防滑绿色PVC带，带面张紧机构设置在输送段尾端，调节行程可覆盖皮带长期运行后的拉伸量，无需频繁更换皮带即可维持输送面平整度，避免物料在输送过程中出现偏移、堆叠问题。主机封装段整合了送膜、成型、纵封、

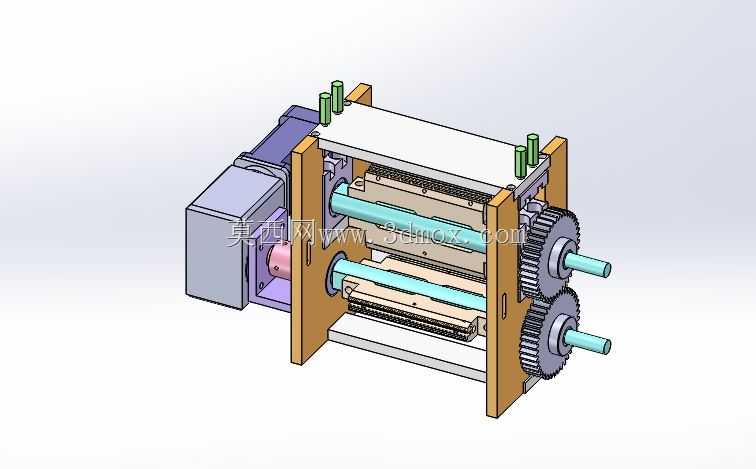

　　横封切四个核心功能模块，送膜机构布置在主机侧下方，膜卷安装轴采用气胀轴结构，可适配不同内径规格的包装膜卷，膜料牵引路径设置了多根导向辊，其中两根带阻尼调节的导向辊可控制膜料张紧力，避免膜料在牵引过程中出现褶皱、跑偏，成型器采用可调式翻领成型结构，可根据包装物料的高度、宽度调整成型通道尺寸，适配不同规格的包装需求，无需整体更换成型器即可完成小范围规格切换，降低产线换型的配件成本与停机时间。纵封机构设置在成型通道的侧方，采用一对加热压合轮，压合间隙可通过侧边的调节旋钮微调，压合轮表面做网纹滚花处理，增大与膜料的接触摩擦力，同时保证热封合面的压合均匀性，避免出现虚封、封边起皱问题。横封切机构采用上下往复式热封刀结构，

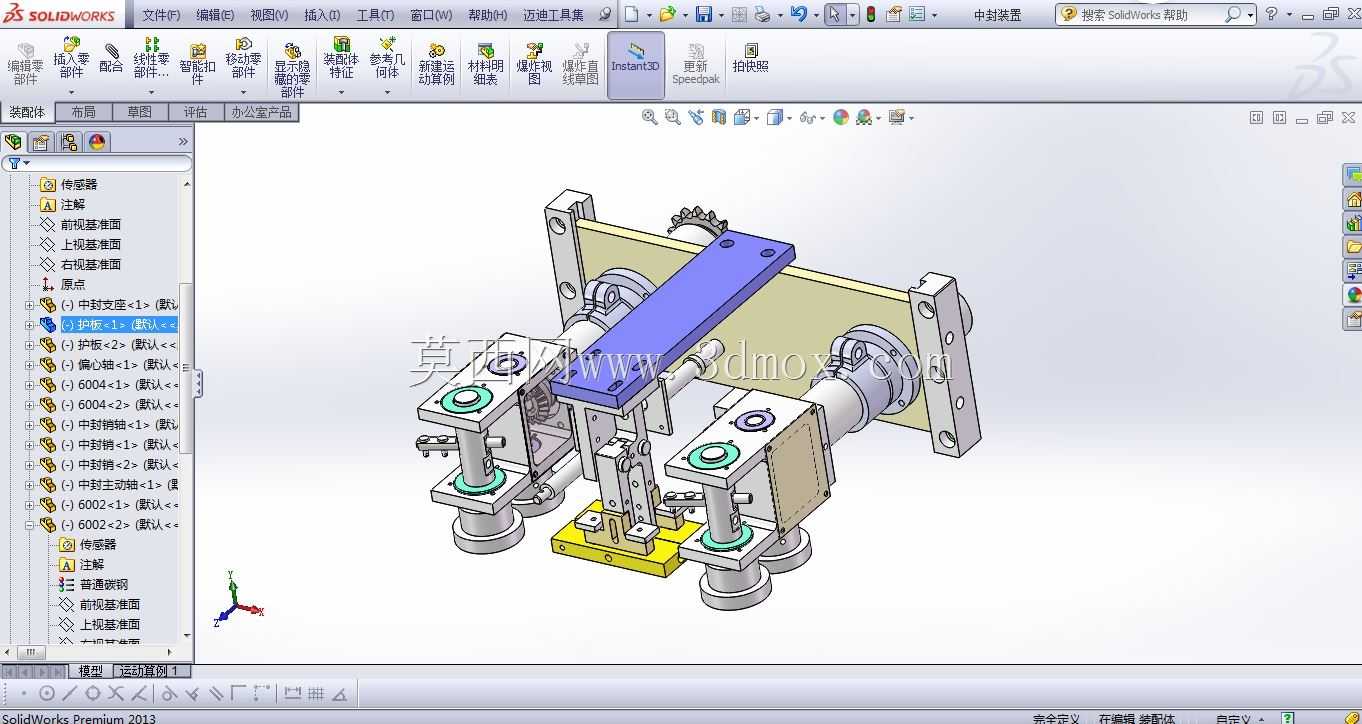

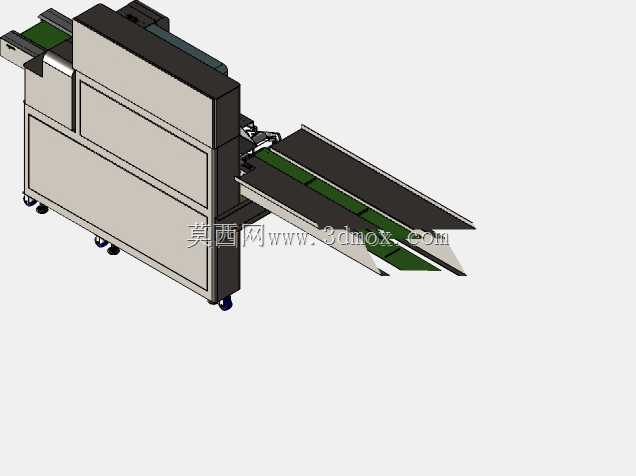

　　刀座内部集成加热管与温度传感器，可实时反馈封刀温度，维持封合温度在设定区间内，封刀的裁切刃口采用锯齿形设计，封合完成后直接切断膜料，形成易撕口结构，方便终端用户拆开包装，横封机构的驱动采用偏心轮连杆结构，运动轨迹平稳，往复行程可通过偏心轮的偏心距调整，适配不同厚度膜料的封合裁切需求。设备的机架主体采用方管焊接框架结构，外部覆盖不锈钢钣金护罩，护罩设置可快速拆卸的检修门，方便日常维护时快速接触到内部传动、封合部件，主机底部设置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，同时抵消设备运行过程中的小幅振动，保证封合位置精度。电气控制箱集成在主机上部，操作面板采用倾斜式布置，方便操作人员站在设备侧边即可完成参数设置、启停操作，

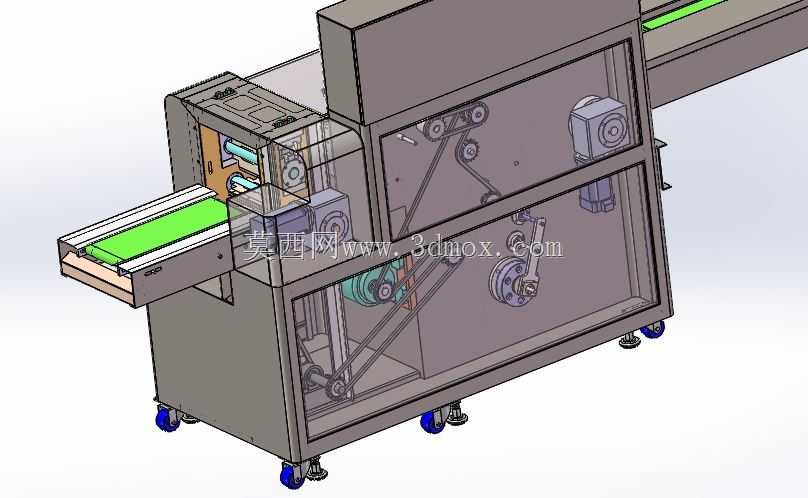

　　面板上预留了速度调节、温度调节、故障复位的实体按键，同时设置了急停按钮，可在出现卡料、膜料偏移等异常情况时快速停机。出料输送段长度较短，主要作用是将完成封装的成品输送到下一工位，输送速度与主机封切速度同步匹配，避免成品在出料端出现堆叠挤压。设计过程中重点考虑了不同规格物料的适配性，进料输送的侧边导向栏板采用可调节结构，栏板间距可根据物料宽度快速调整，导向栏板与输送面之间预留微小间隙，避免刮蹭输送皮带同时防止物料从侧边掉落。传动系统采用单电机驱动配合同步带、链轮传动的布局，将动力同步传递到进料输送、膜料牵引、纵封轮、横封机构、出料输送，保证各运动部件的动作节奏完全同步，避免出现膜料拉扯、封切位置错位的问题，传动部位全部设置在机架内部，外部加装防护罩，避免杂物卷入传动结构，同时降低运行过程中的安全风险。针对包装膜料的走膜路径，设计时特意将导向辊的排布做了圆弧过渡处理，减少膜料走料过程中的直角弯折，降低膜料被刮花、扯裂的概率，同时在走膜路径上设置了色标传感器，可识别印刷膜的色标位置，自动调整横封切的位置，保证印刷图案在包装袋上的位置精度，适配带印刷图案的包装膜使用需求。设备的安装边界需要预留侧边的操作维护空间，膜卷安装侧需要预留至少一米的操作空间，方便更换膜卷、调整送膜参数，进料端与出料端需要对接前后端设备时，可通过调整脚杯高度匹配前后端输送线的高度差，无需额外制作过渡接驳台。
