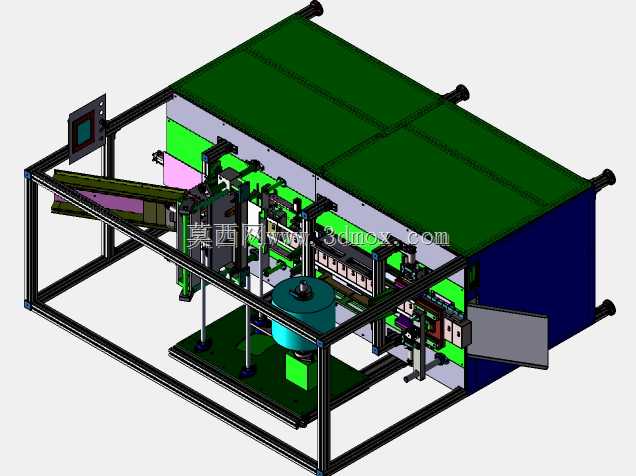

全自动香皂包装生产线设备三维结构

　　这套三维结构对应的实体设备，主要面向日化洗护品类的香皂生产末端包装工序，可对接上游香皂压制成型、冷却定型的出料端，完成单块香皂的自动进料、包膜封装、成品输出全流程作业，适配日化生产车间连续化批量生产的场景需求，可覆盖常规规格洁面皂、洗衣皂、手工精油皂的包装作业，无需大幅调整机构位置即可兼容一定尺寸区间内的皂块包装。从结构布局来看，设备采用铝型材搭建的框架式主体作为承载基础，框架外围设置可拆卸的防护封板，顶部采用整块防护盖板覆盖内部传动与执行机构，既可以避免生产过程中灰尘、杂物落入机构运动区域造成卡滞，也能防止操作人员误触高速运动的部件引发安全风险，框架一侧预留的操作面板安装位，可集成设备启停、参数调整、故障复位的操作控件，

　　方便现场操作人员在设备正面完成常规操作，无需绕至设备后侧。设备内部的功能模块按照物料流向依次排布，进料端设置带导向限位的输送结构，可承接上游输送过来的待包装皂块，通过侧边的导向条规整皂块的输送姿态，避免皂块在输送过程中出现偏斜、卡料的问题；中间核心封装区域集成了包装膜牵引、裁切、裹包、热封的成套执行机构，其中膜料放卷机构设置在设备侧下方的预留空间，可通过张紧辊组保持包装膜的恒定张力，避免膜料出现褶皱、偏移导致封装不良，裹包机构通过多组定位推块与折边构件配合，完成包装膜在皂块表面的折叠包覆，热封组件采用恒温加热结构，可保证封装边的封合强度一致，不会出现虚封、过烫破损的问题；设备末端设置成品输出输送段，

　　可将完成封装的皂块输送至下游的装箱、码垛工位，输出段的高度可根据下游生产线的对接高度做小幅调整，适配不同车间的产线布局高差。设计过程中充分考虑了设备的安装与维护边界，整体机架的底部设置可调式支撑脚杯，可在车间地面不平整的情况下调整设备水平度，避免设备运行过程中出现晃动、异响；各功能模块均采用模块化安装设计，执行构件通过螺栓固定在机架的预设安装位上，日常维护时可单独拆卸故障模块进行检修或更换，无需拆解整台设备的主体结构；设备内部的传动线路、气路管线均通过机架型材的内置槽道排布，外部预留的管线接口统一设置在设备后侧的维护区域，方便现场布线与管线检修。设备的运动执行部分，针对香皂质地偏软、易磕碰磨损的特性，

　　所有与皂块直接接触的构件接触面均做了圆角钝化处理，输送与推料的动作速度采用分段调速设计，在进料段保持较低的输送速度避免皂块磕碰掉角，在封装段匹配封装工序的动作节奏调整运行速度，既保证包装作业的效率，也能减少皂块在包装过程中的外观损伤。设备侧面预留的透明观察窗位置，可方便现场巡检人员直接观察内部机构的运行状态，无需打开防护封板即可快速判断是否存在卡料、膜料偏移等异常情况，降低日常巡检的操作难度。
