立式连续制袋包装设备三维结构设计

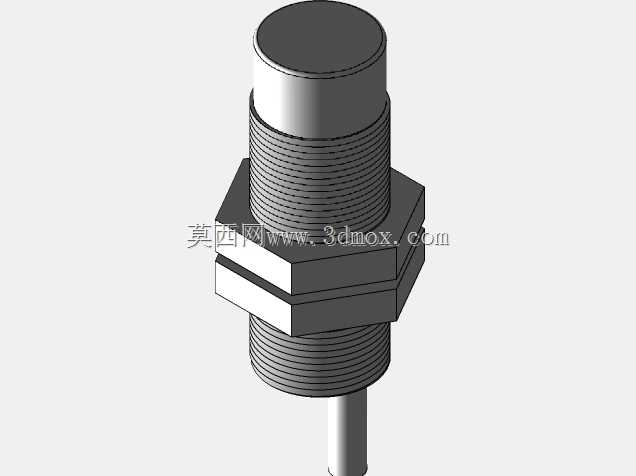

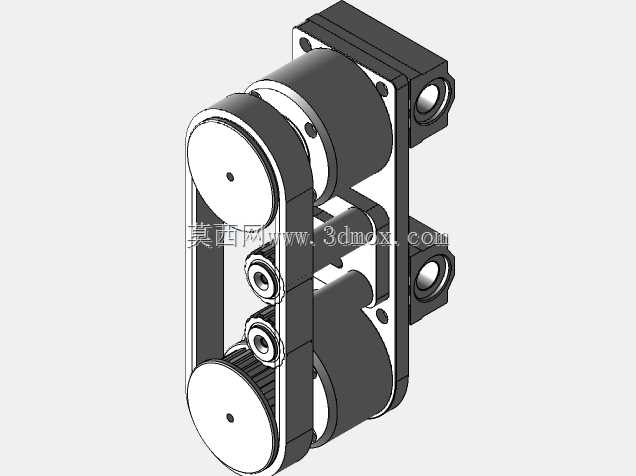

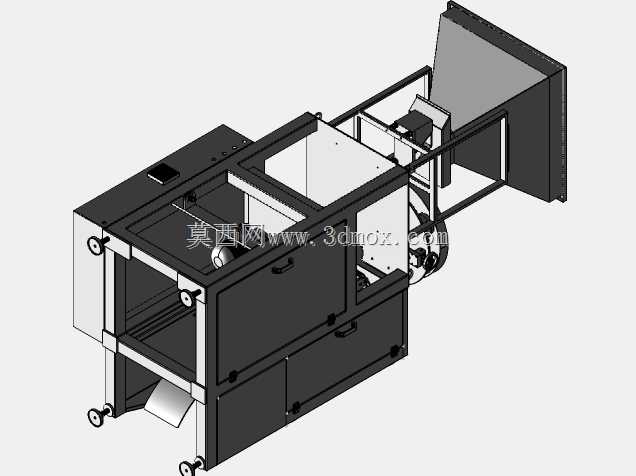

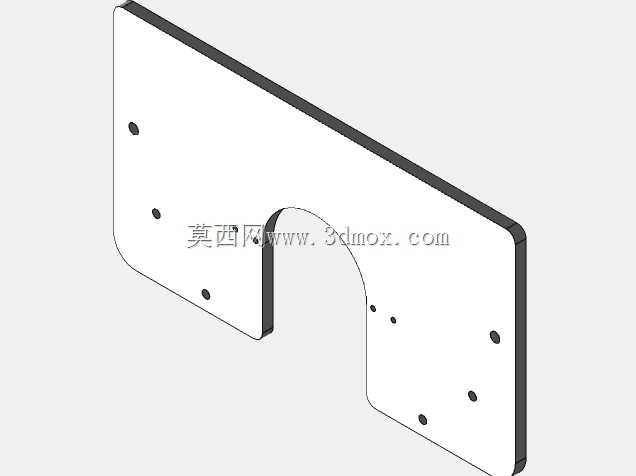

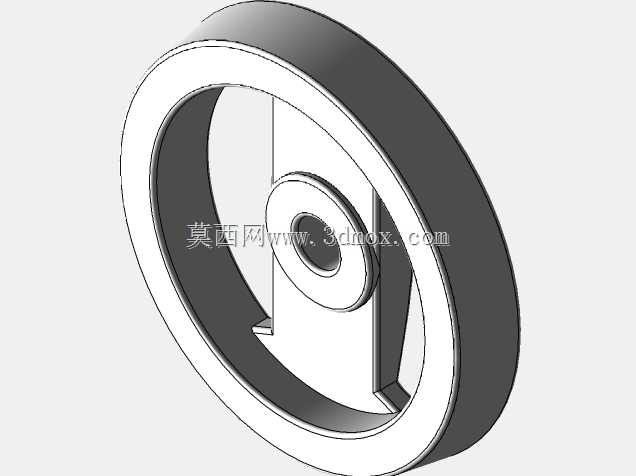

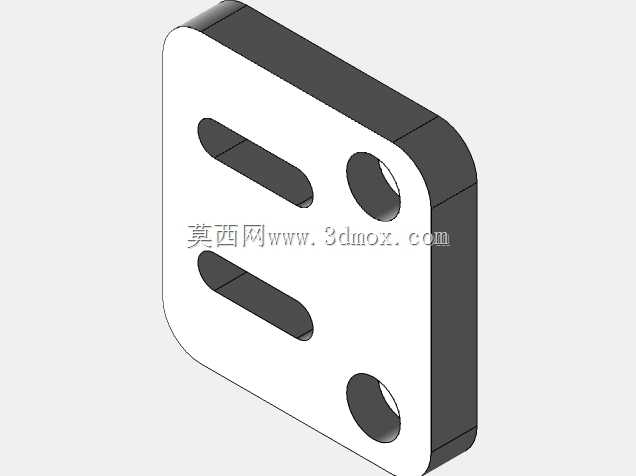

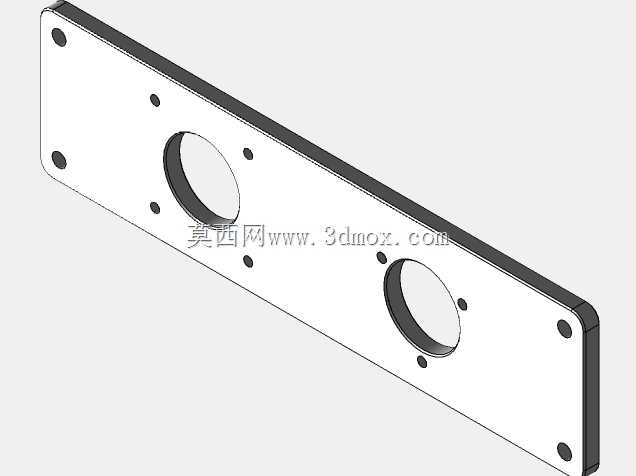

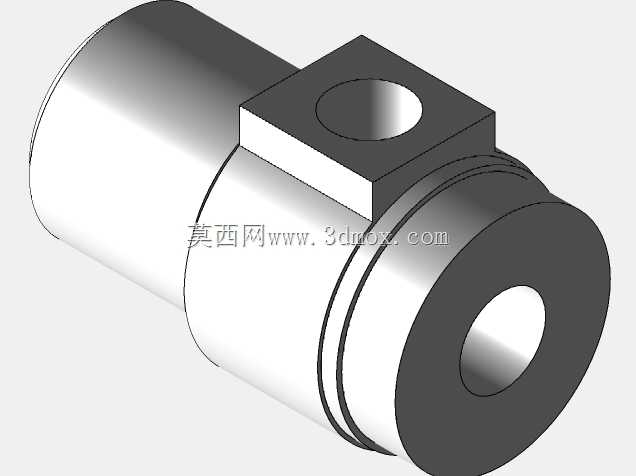

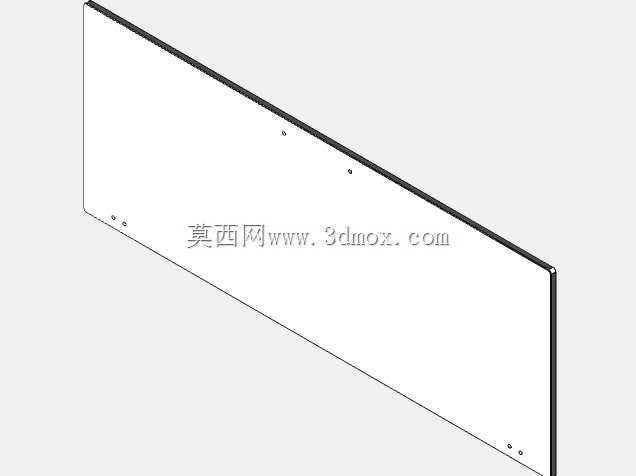

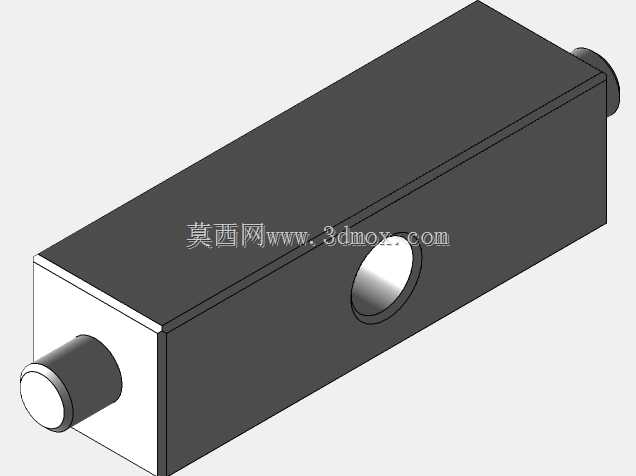

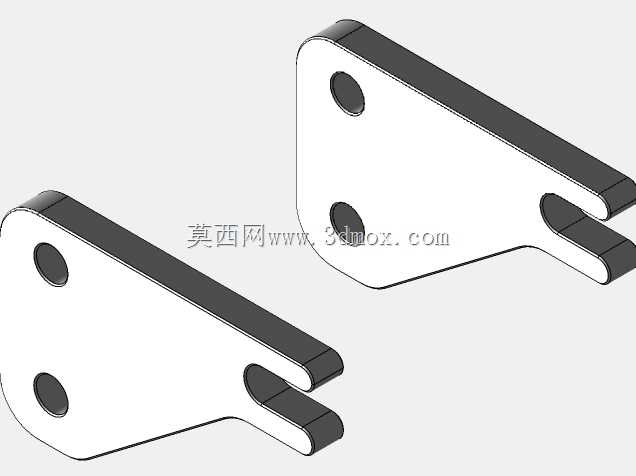

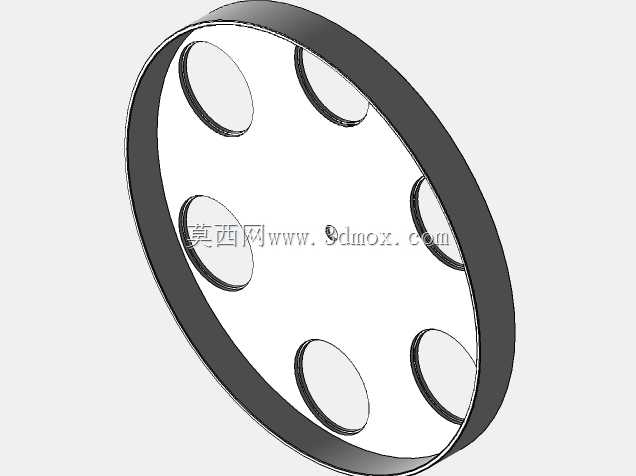

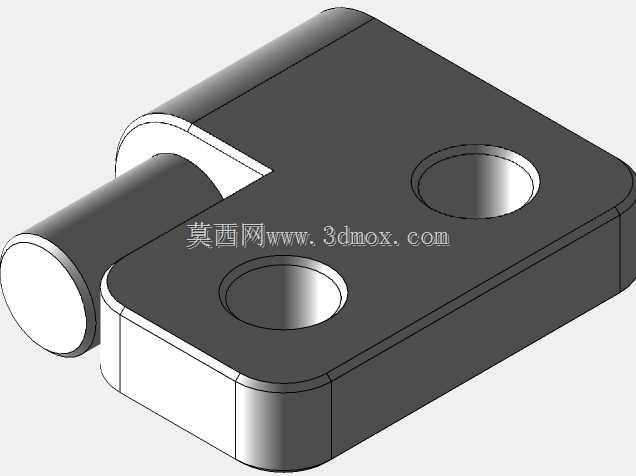

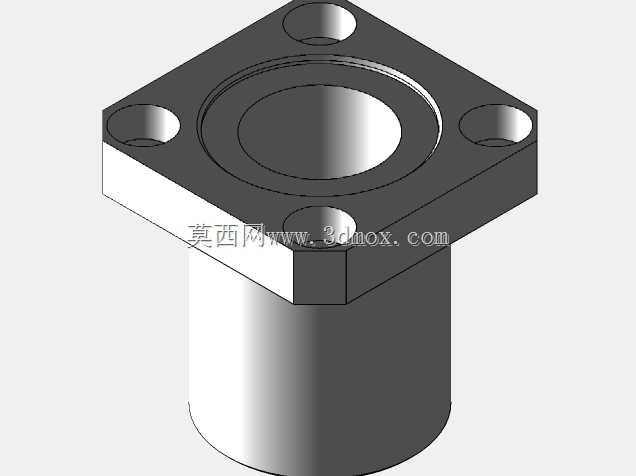

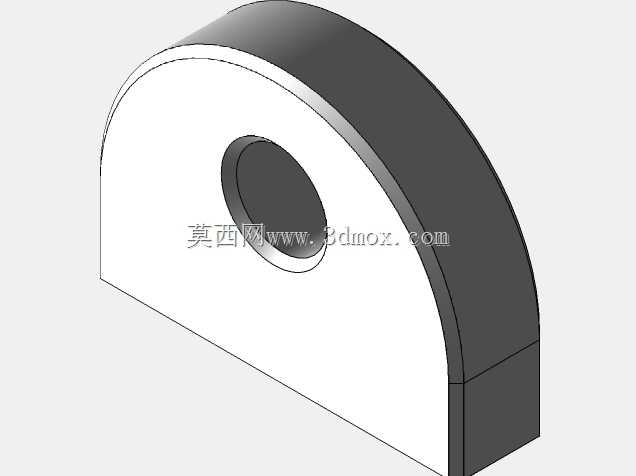

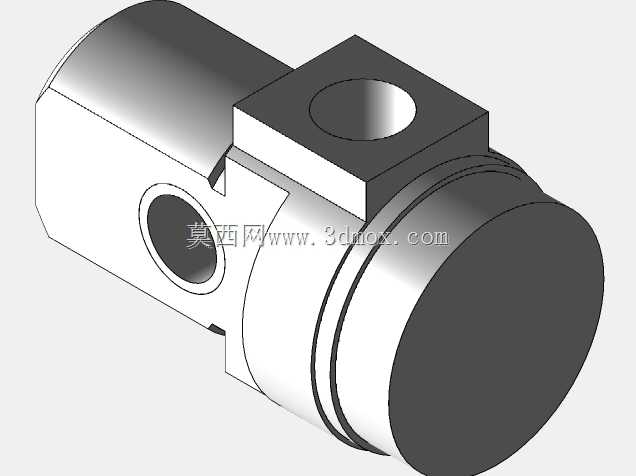

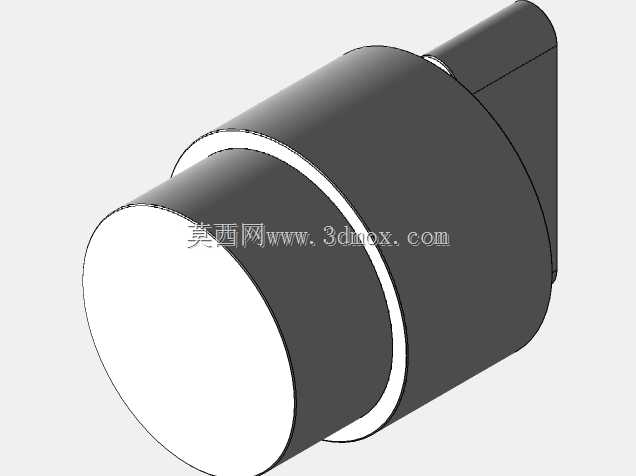

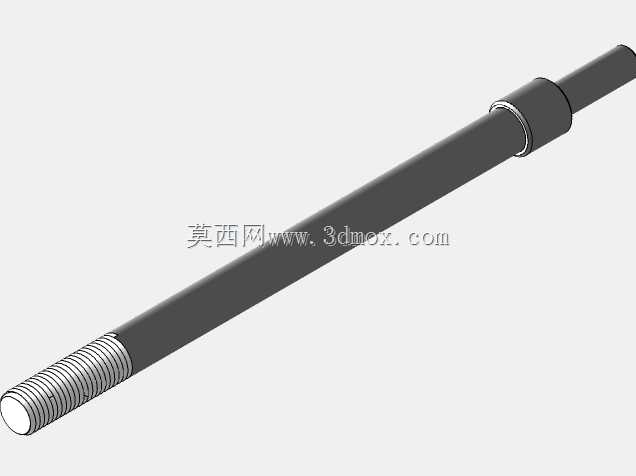

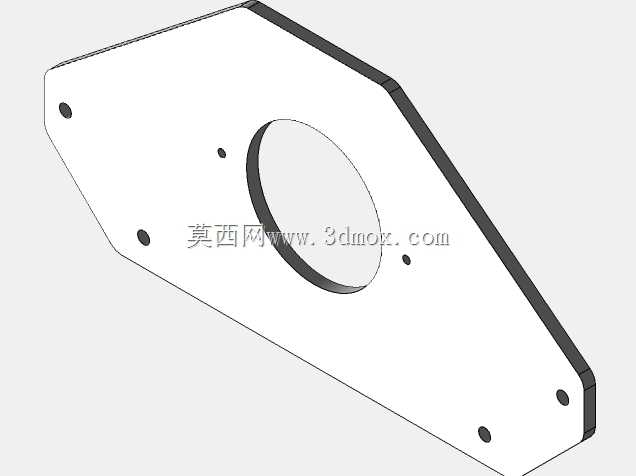

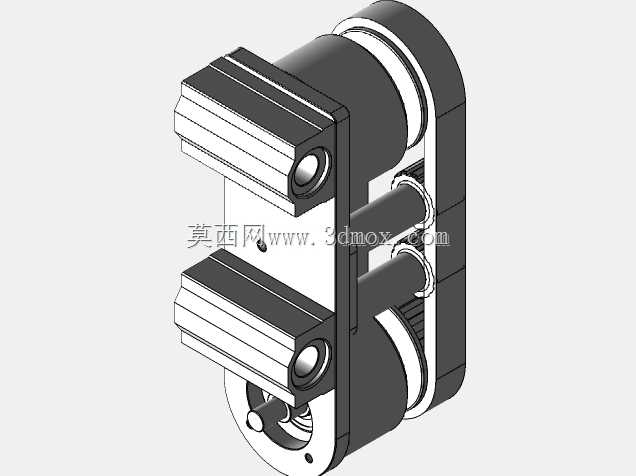

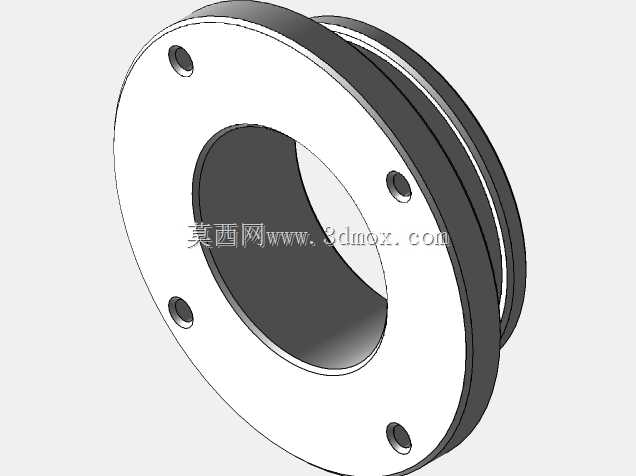

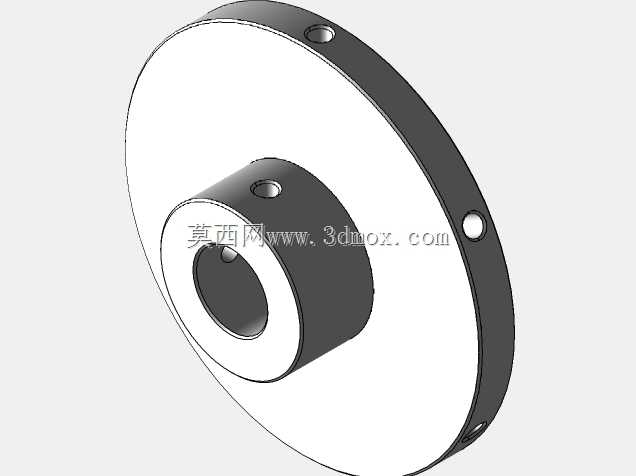

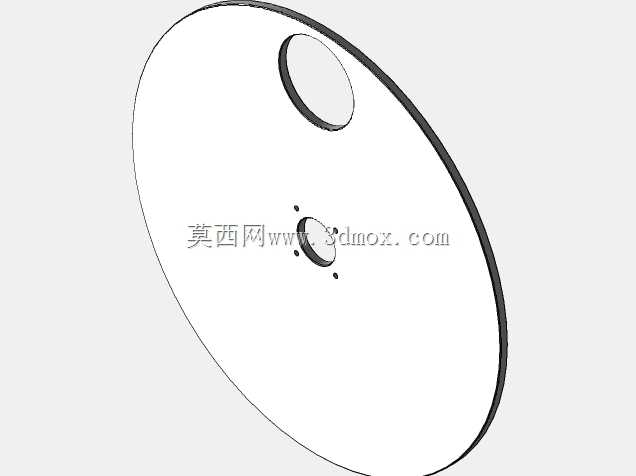

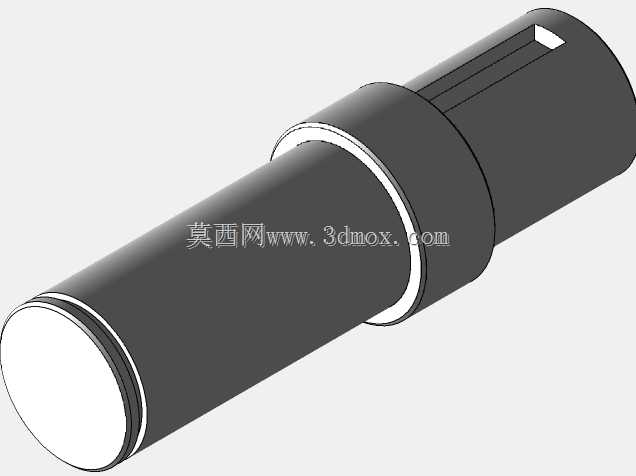

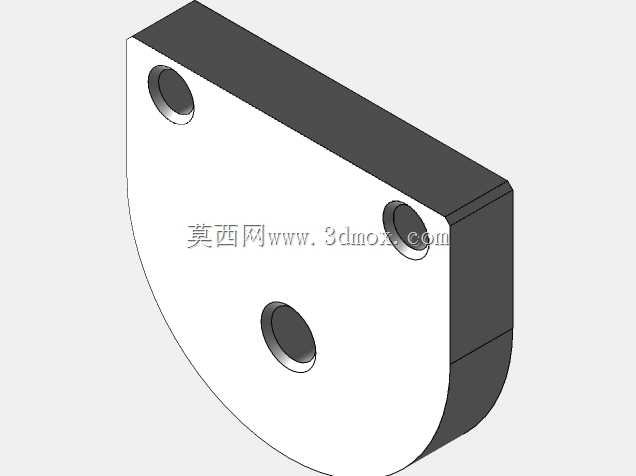

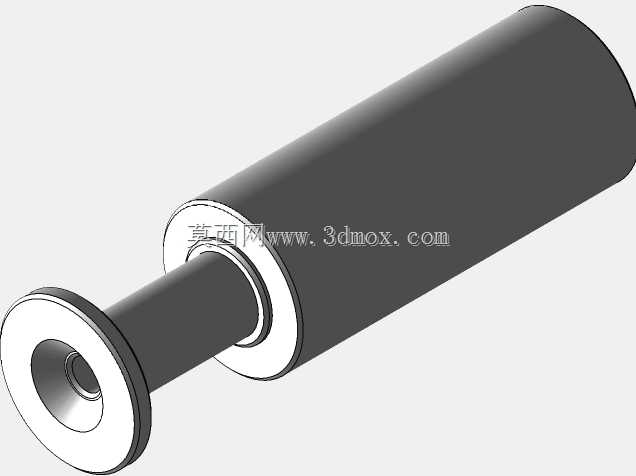

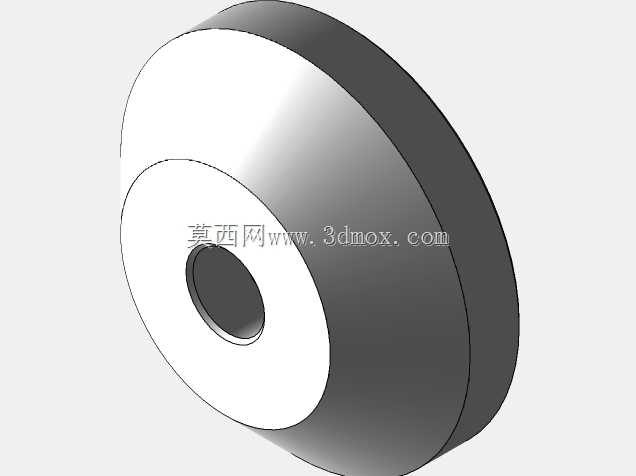

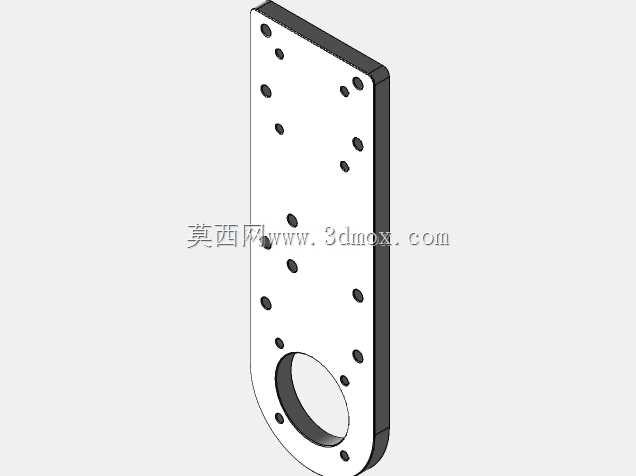

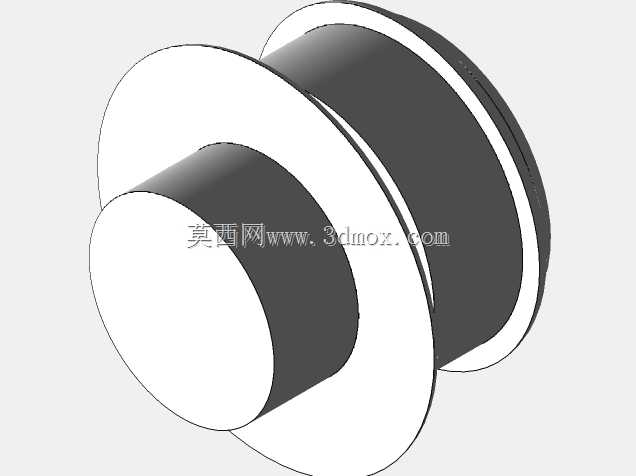

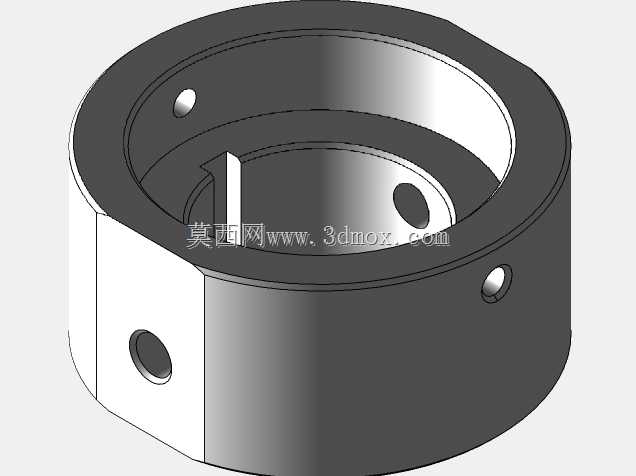

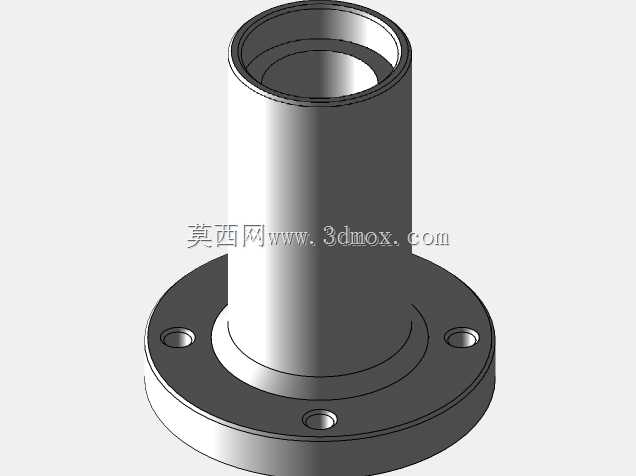

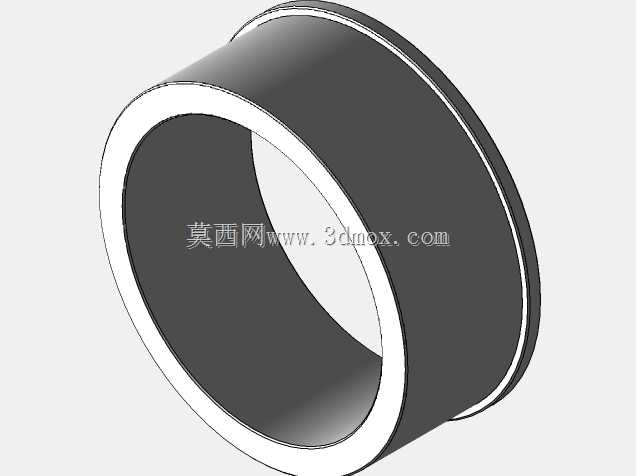

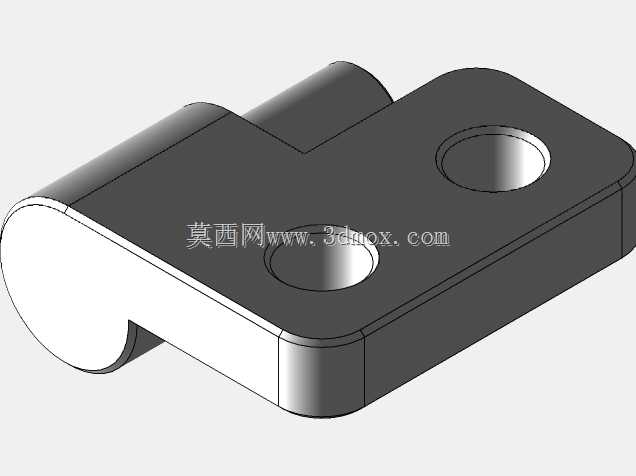

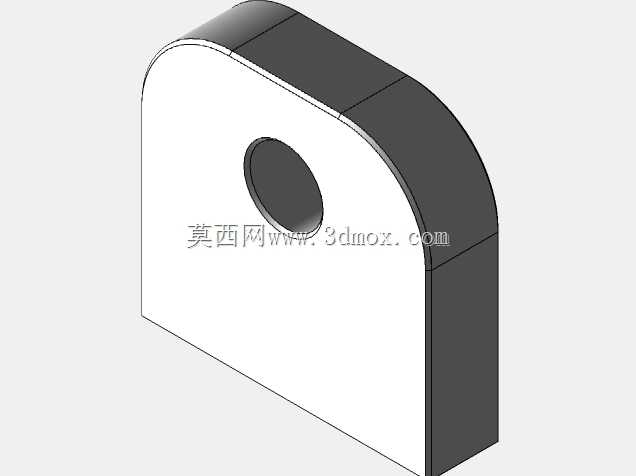

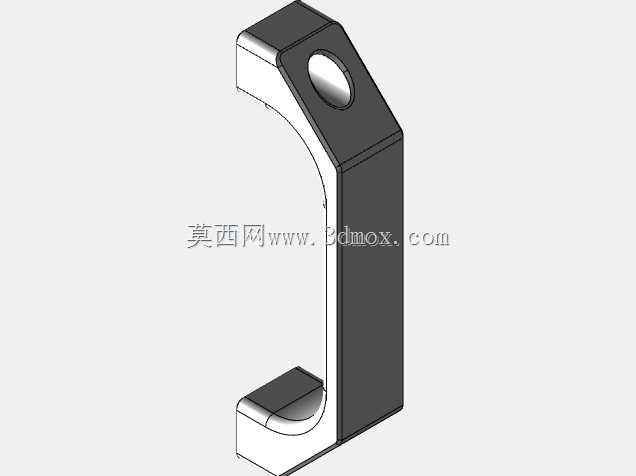

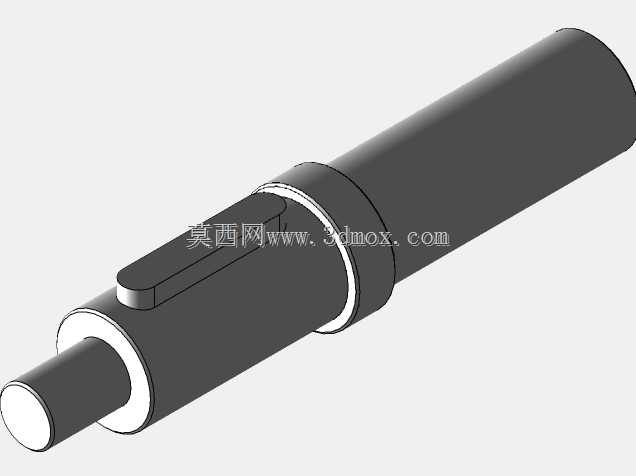

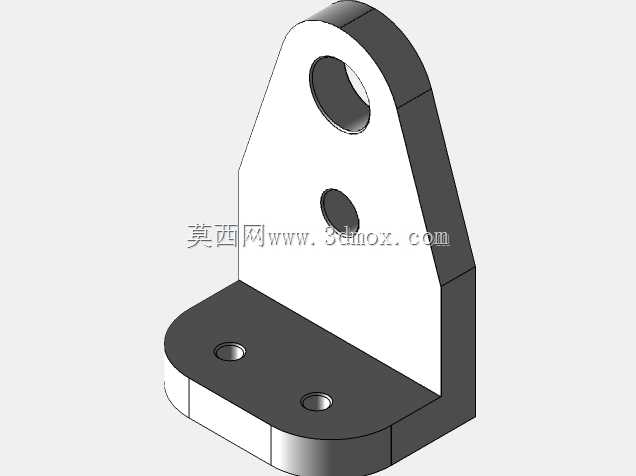

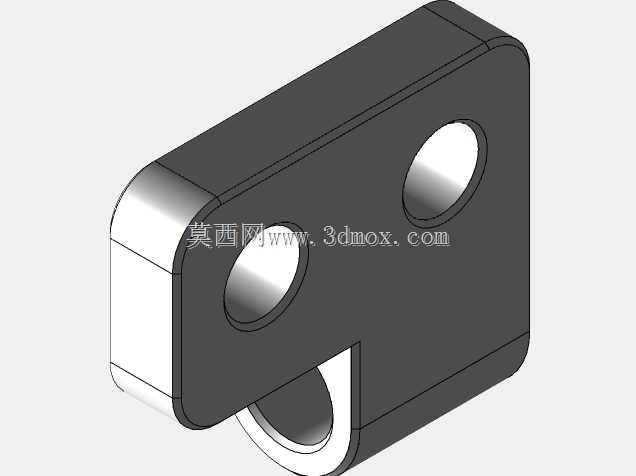

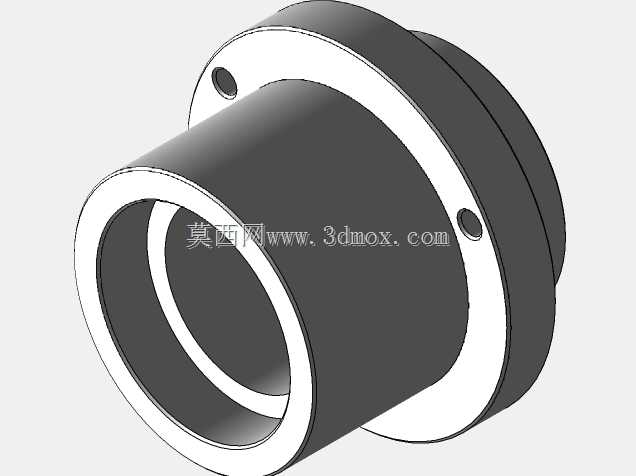

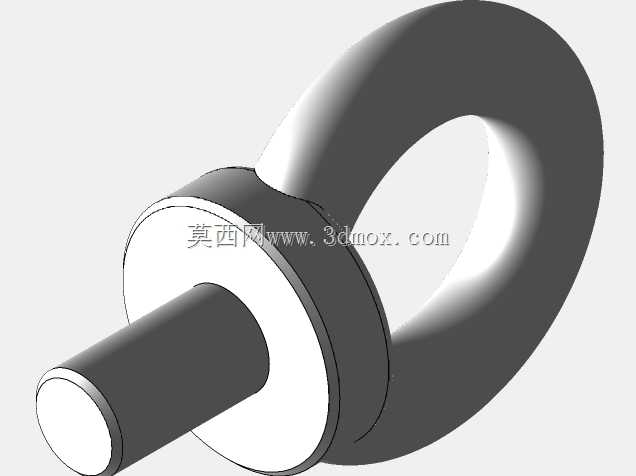

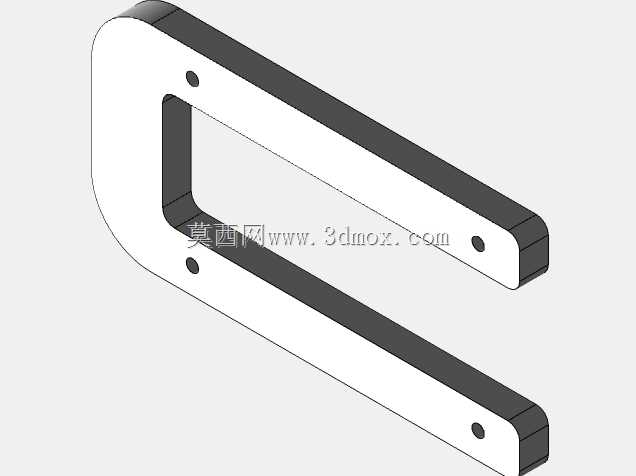

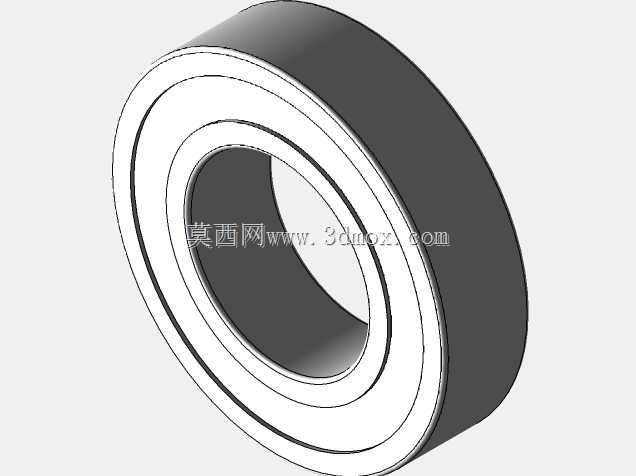

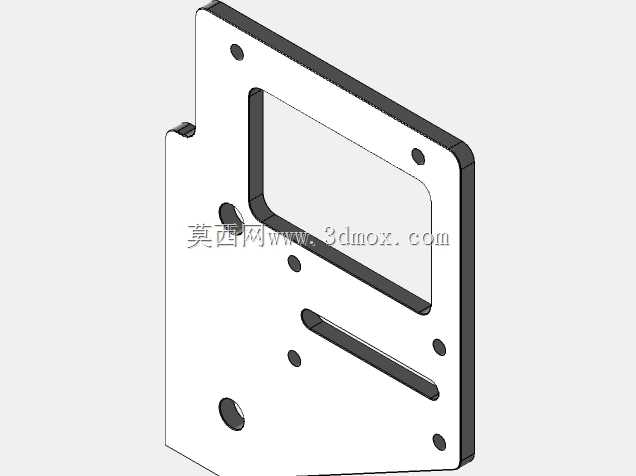

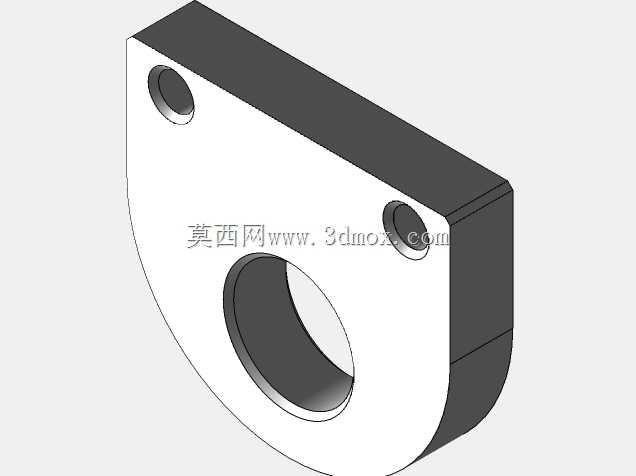

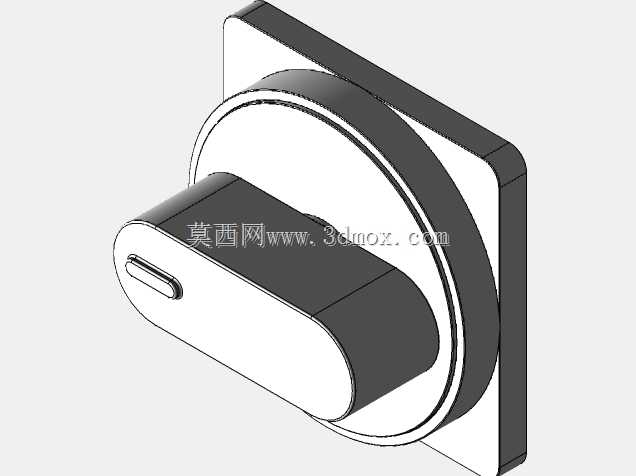

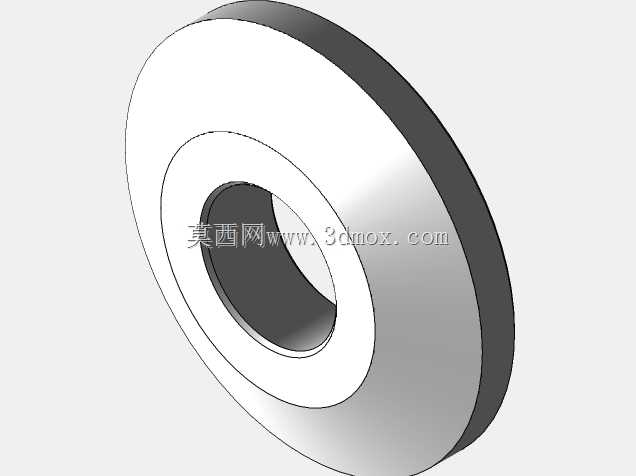

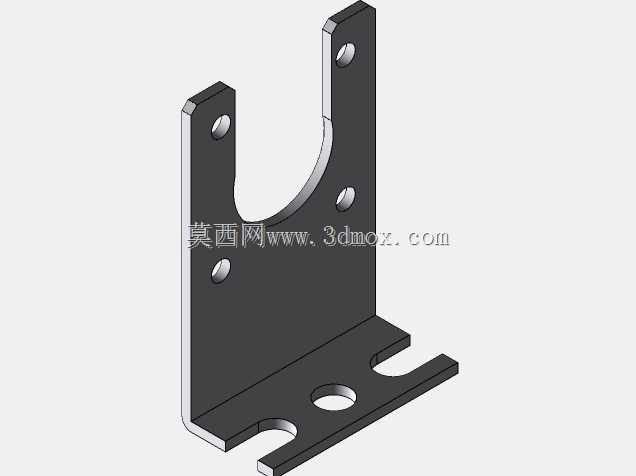

　　这套立式连续制袋包装设备的三维结构，核心面向中小规格袋装产品的规模化生产场景，在休闲食品分装、日化粉剂灌装、小五金配件包封装、调味品定量包装等产线中都能适配，尤其适合单袋重量在10g到1kg区间、采用卷膜成型制袋的包装工序，可对接前端计量充填设备与后端重量检测、装箱工位，组成完整的连续包装产线。从结构设计逻辑来看，设备采用立式框架布局，核心功能模块沿垂直方向排布，最上方为卷膜安装工位，设置了气胀轴装夹结构与张力调节辊组，可适配不同厚度的PE、PET复合卷膜，卷膜走膜路径经过多组导向辊、日期打码工位、色标传感器定位区，最终进入成型器区域完成袋筒成型，走膜过程中配备的伺服拉膜机构可根据袋长参数精准控制送膜长度，避免出现袋长偏差、

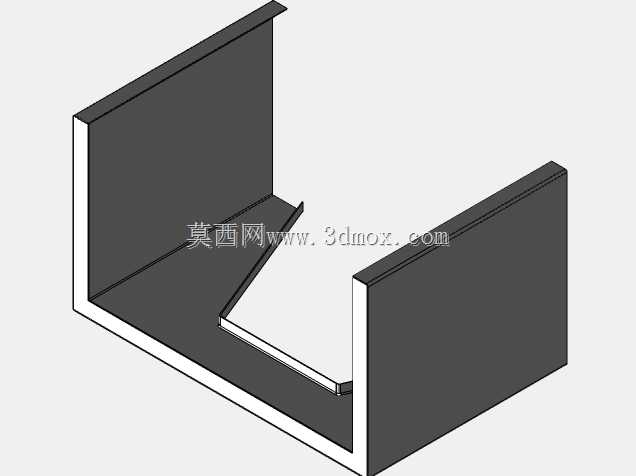

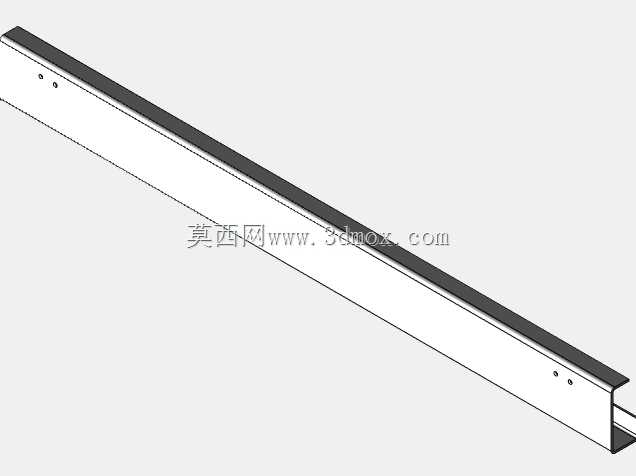

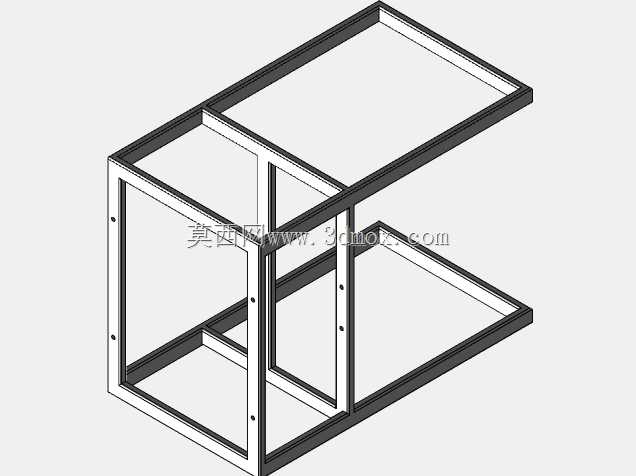

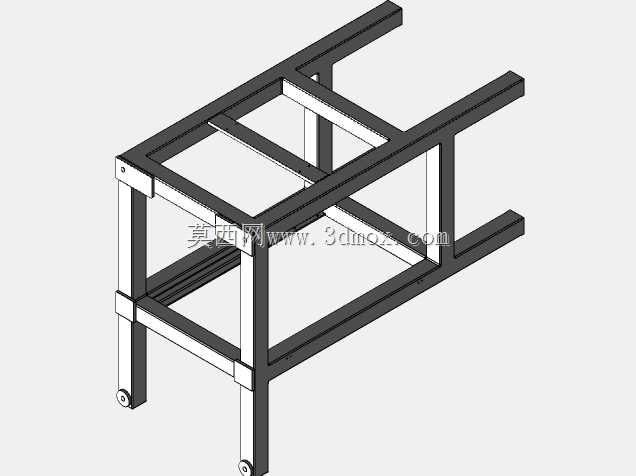

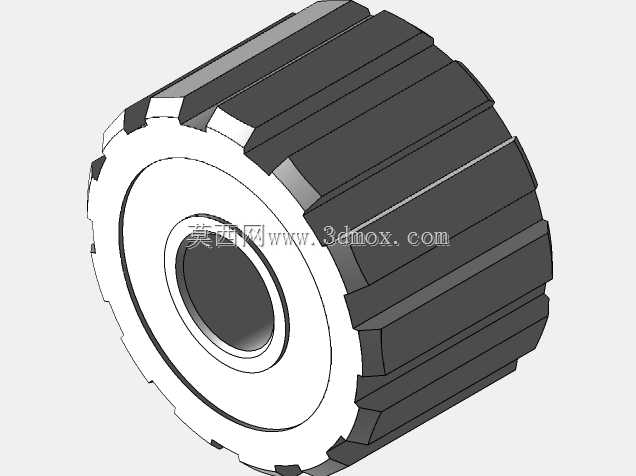

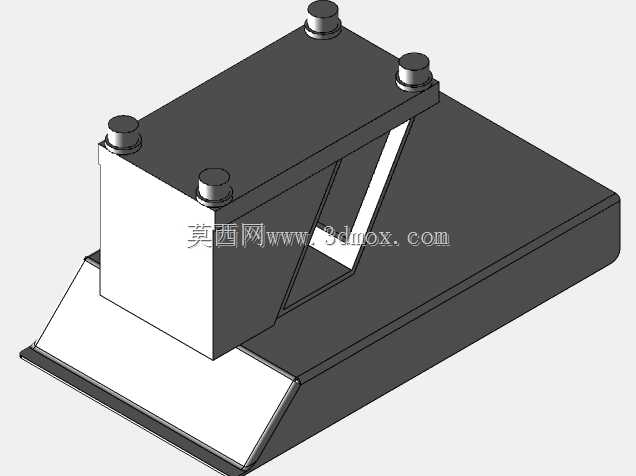

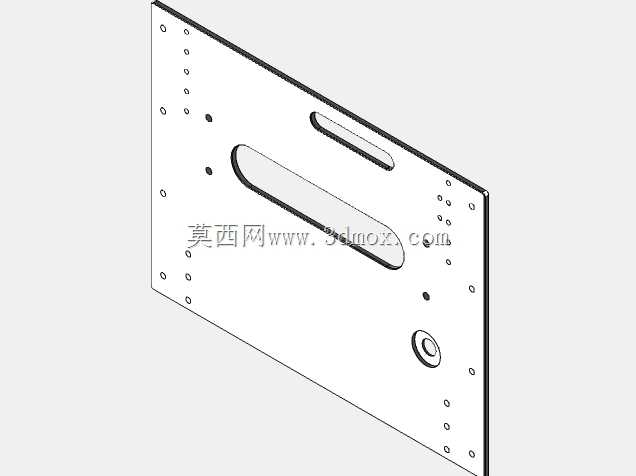

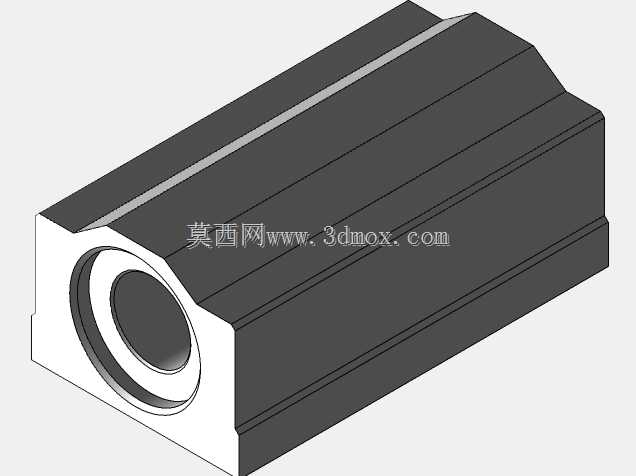

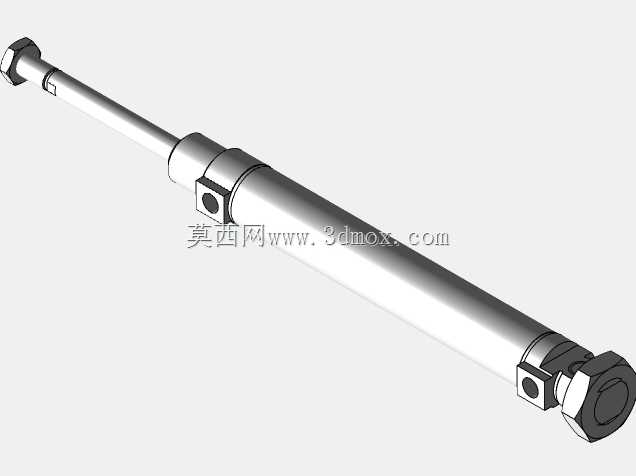

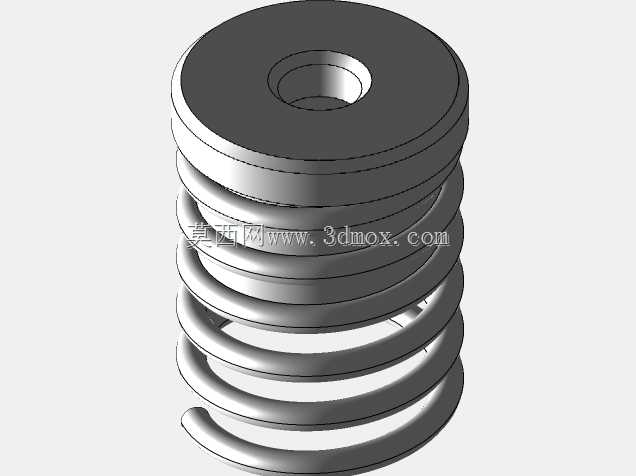

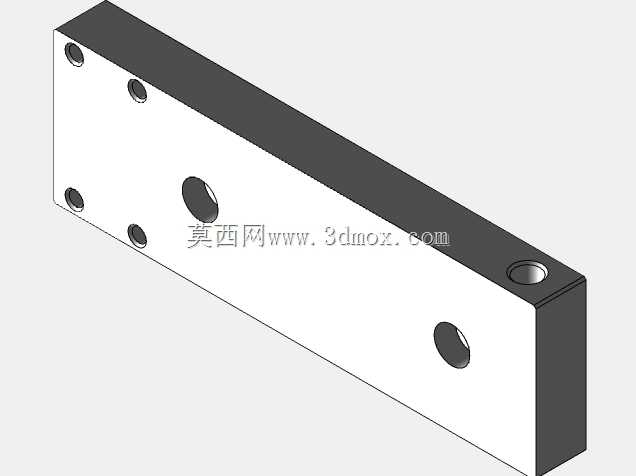

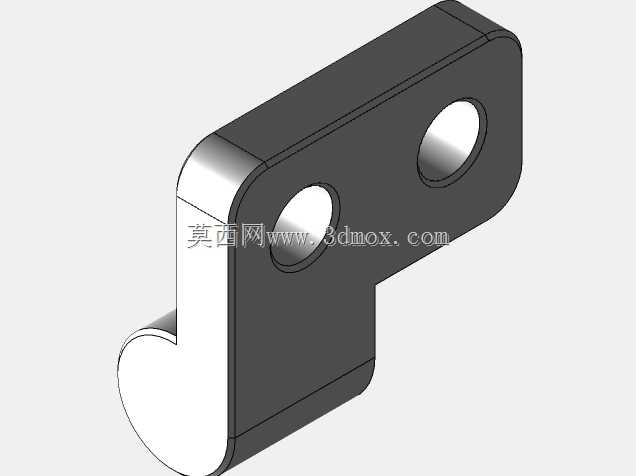

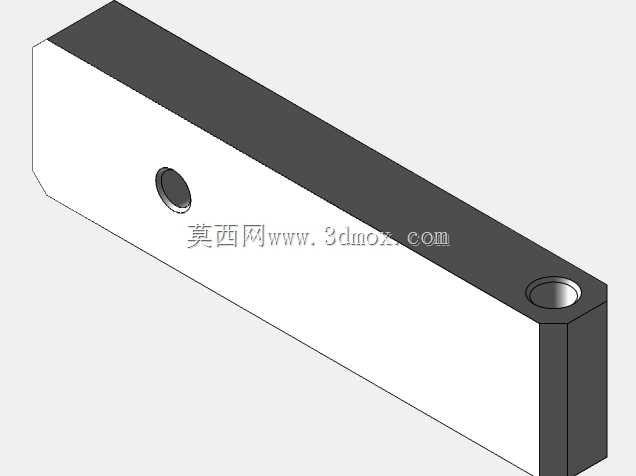

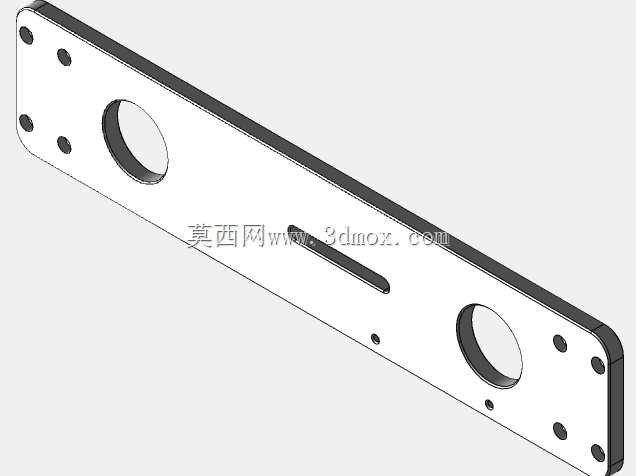

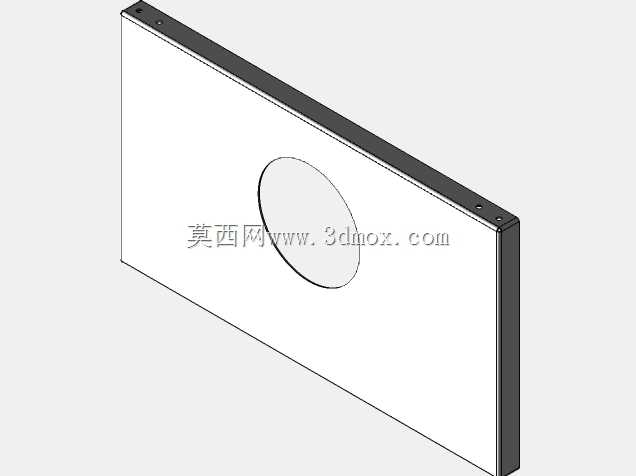

　　膜料拉扯变形的问题。设备中部为核心的封合工位，采用纵向热封与横向热封分体式设计，纵向封轮持续对叠合后的膜料侧边进行热压封合，形成连续的袋筒结构，横向封合机构采用伺服驱动的往复开合结构，在完成上一袋顶部封合的同时完成下一袋的底部封合，配合充填管口落下的物料完成装袋，横向封合工位可根据需求选配齿形封纹、平封纹或者易撕口结构，封合温度可通过温控模块独立调节，适配不同膜料的热封温度要求，避免出现封合不牢、膜料烫穿的问题。设备下部为成品输出工位，封合完成的袋包经过切刀分离后，顺着出料滑槽滑落至后续输送工位，切刀机构可根据需求选配平切、锯齿切或者连袋点切结构，满足不同的成品输出要求。从安装边界来看，设备主体框架采用方管焊接结构，

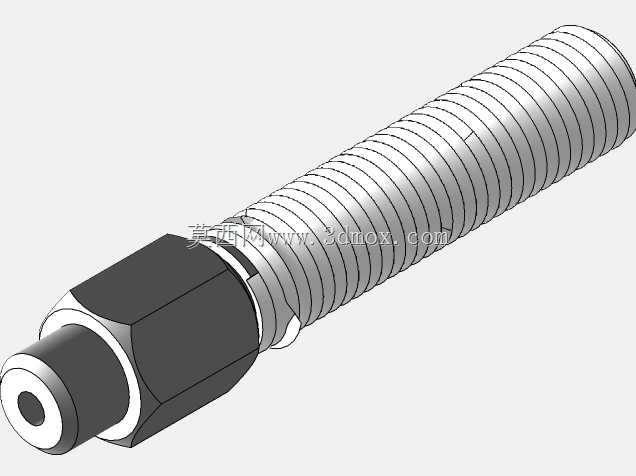

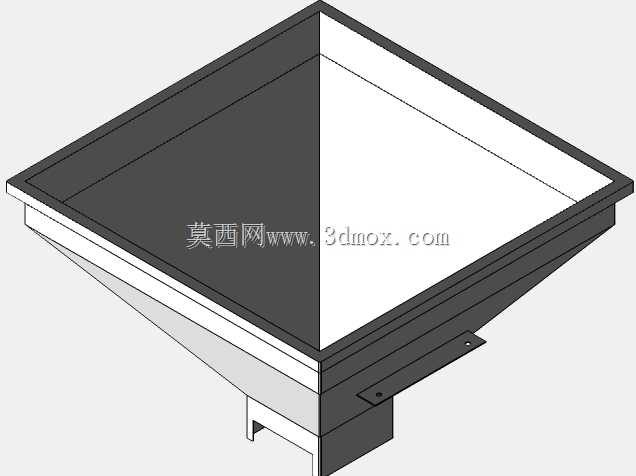

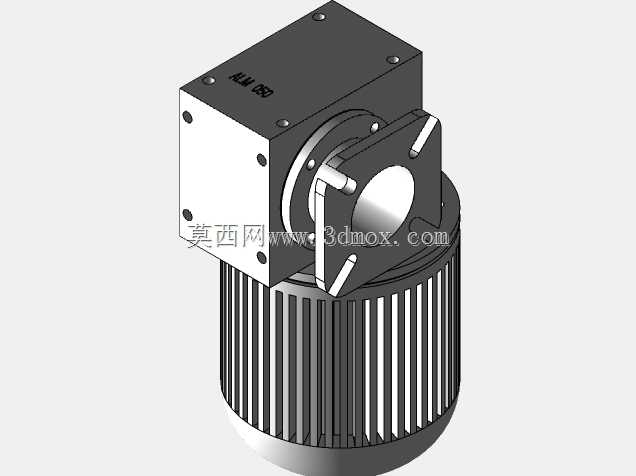

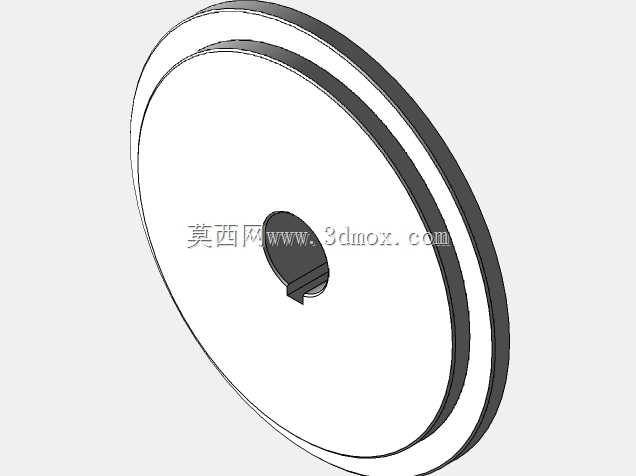

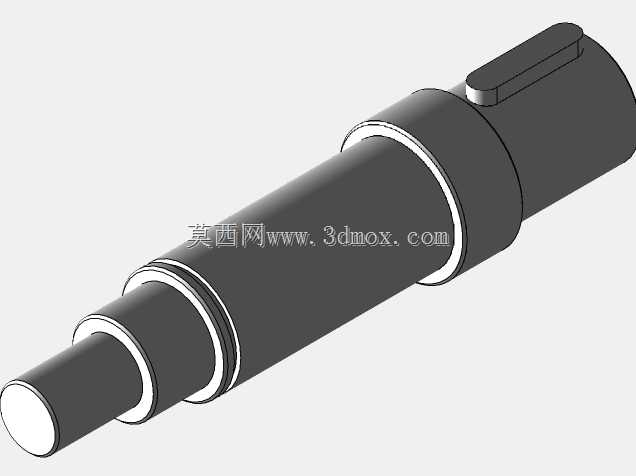

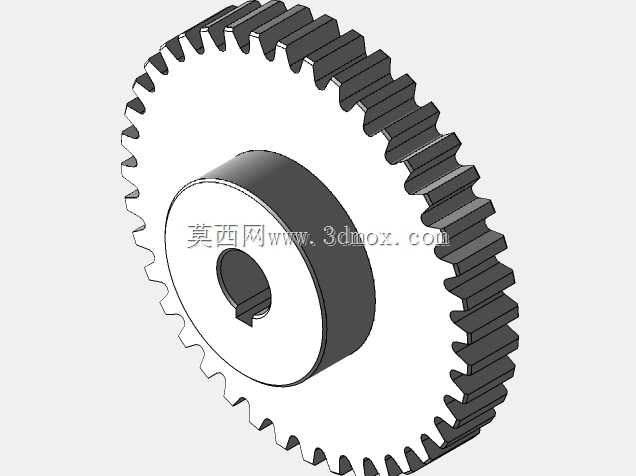

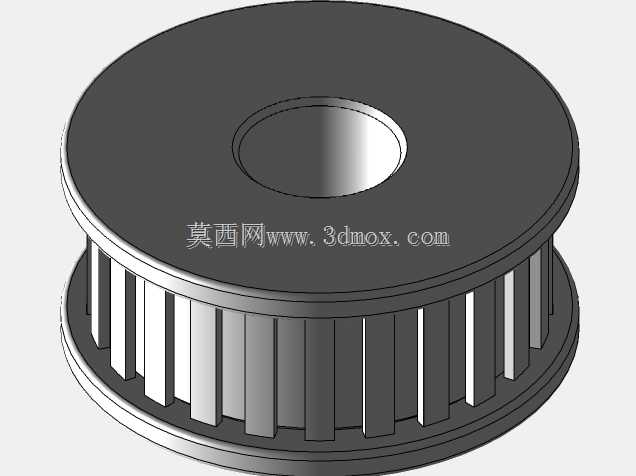

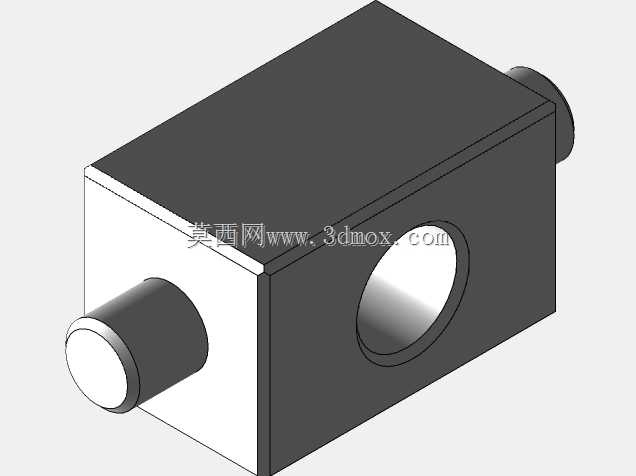

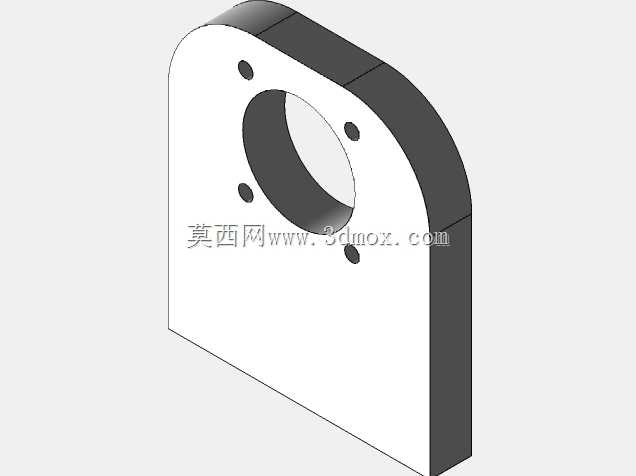

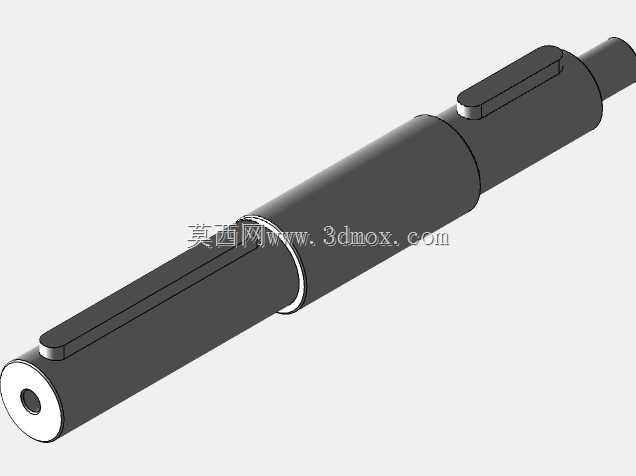

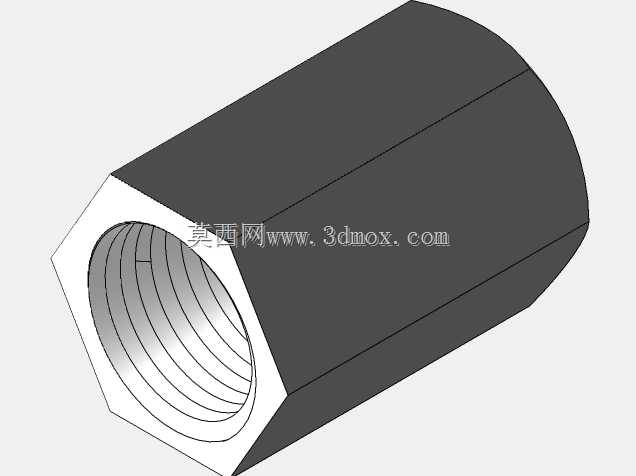

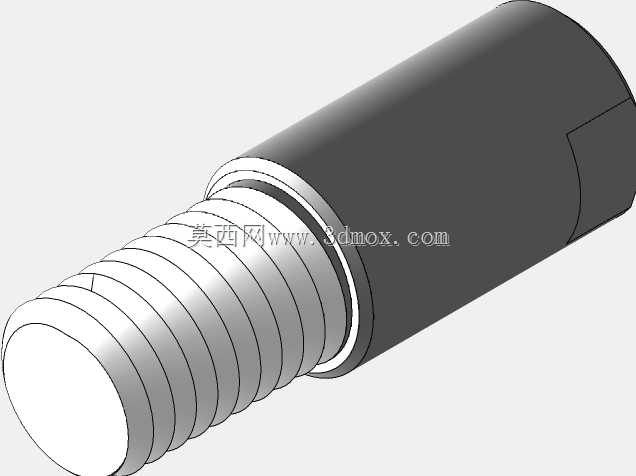

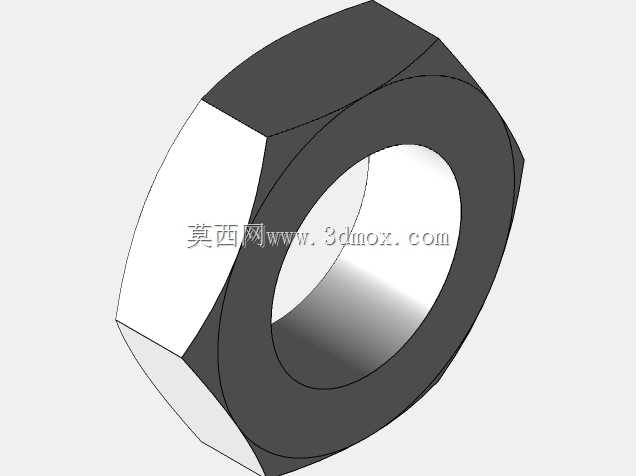

　　整体占地宽度约1.2米，深度约1.1米，整机高度根据适配袋长范围不同在2.2米到2.8米区间，安装时需要预留前端计量设备的对接空间，侧面预留电控柜的检修开门空间，上方预留卷膜更换的操作空间，地面需要做水平硬化处理，设备底部配备可调脚杯，可调节整机水平度，避免运行过程中出现震动偏移。设计过程中重点考虑了不同物料的适配性，针对粉剂类物料，充填工位预留了除尘接口位置，可对接车间除尘系统避免粉尘飞扬；针对颗粒类物料，在落料通道设置了挡料结构，避免物料卡入封合位置影响封合质量；针对液体类物料，可在横向封合工位加装漏液回收槽，避免封合过程中液体渗漏污染设备。设备的传动结构做了模块化拆分，拉膜、封合、切刀三个核心动作分别由独立伺服驱动，

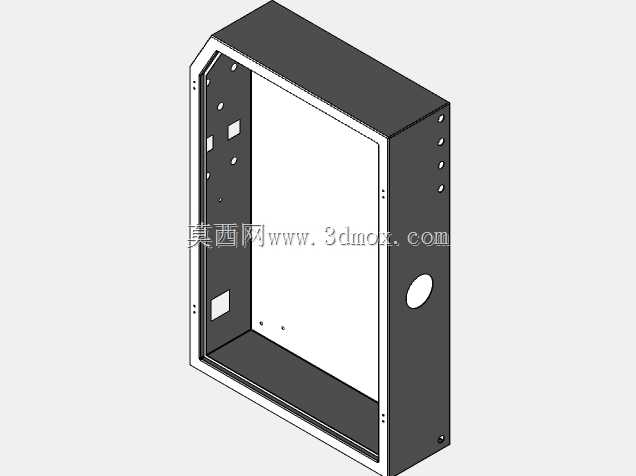

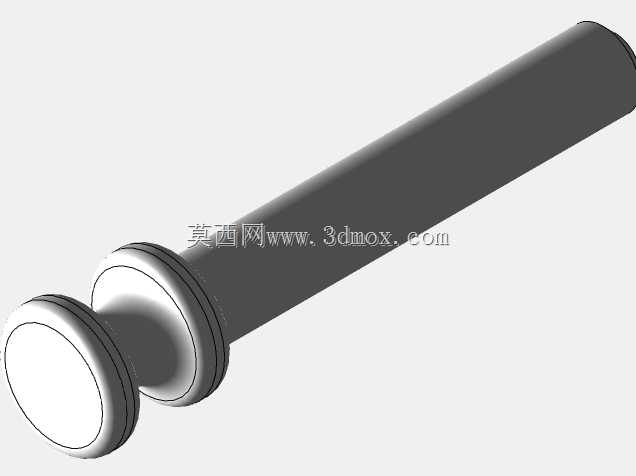

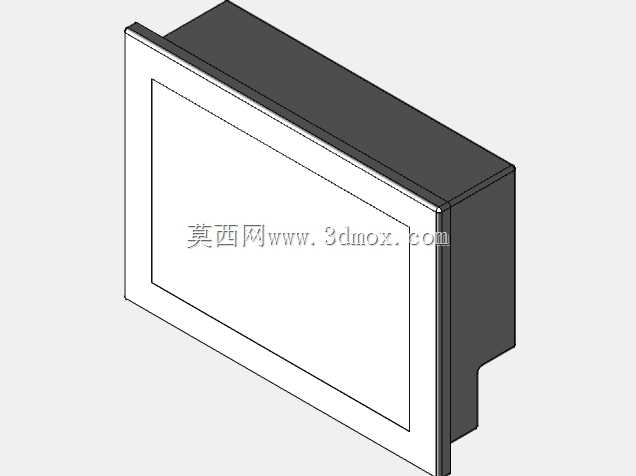

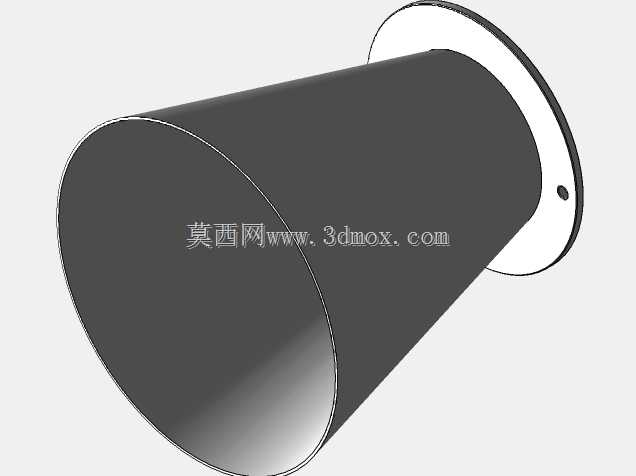

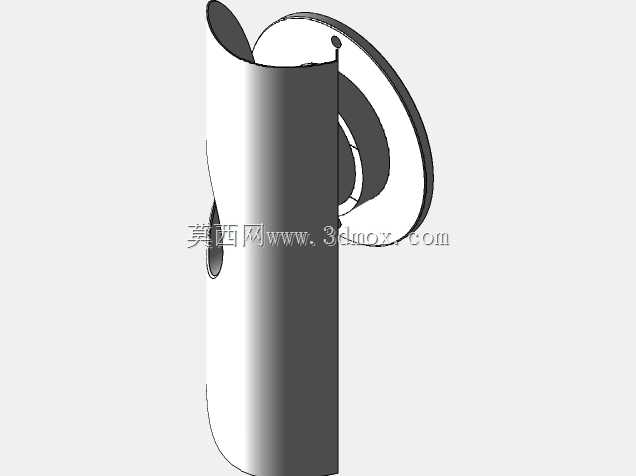

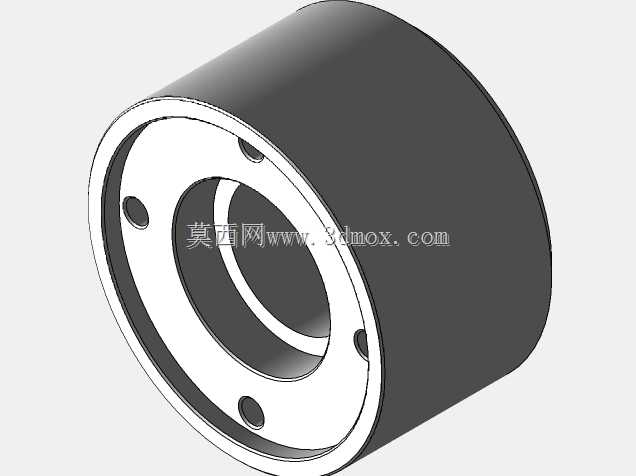

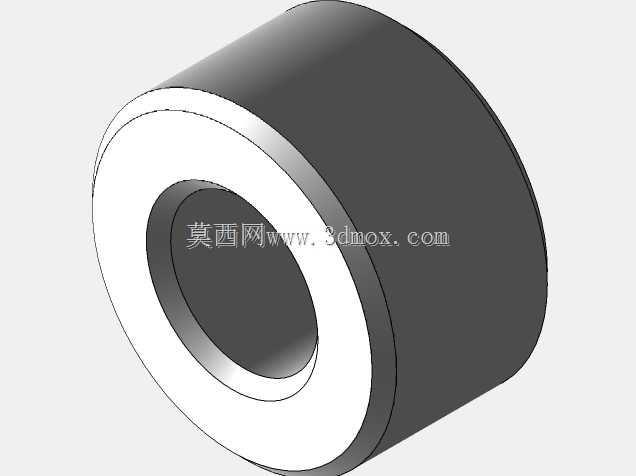

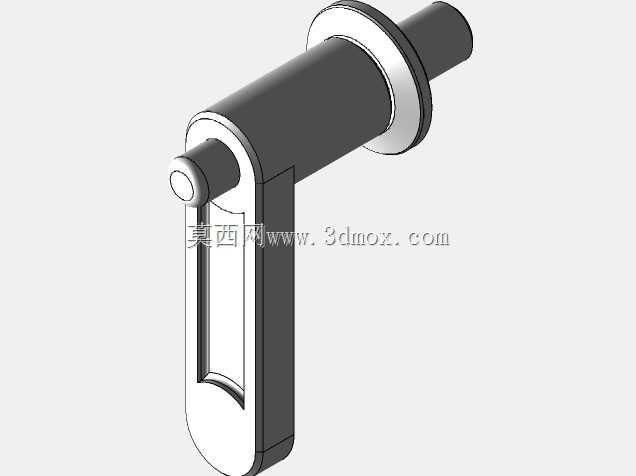

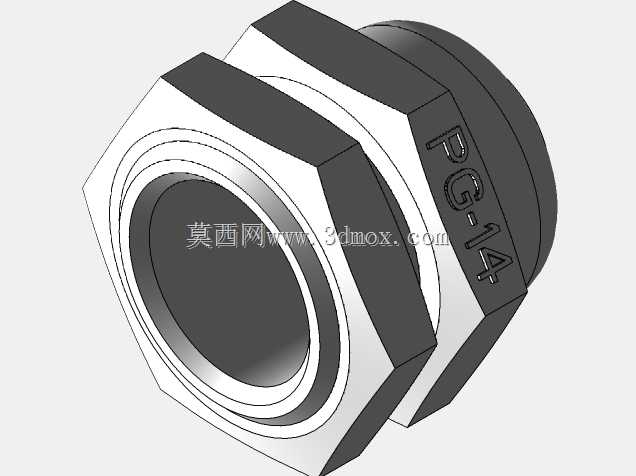

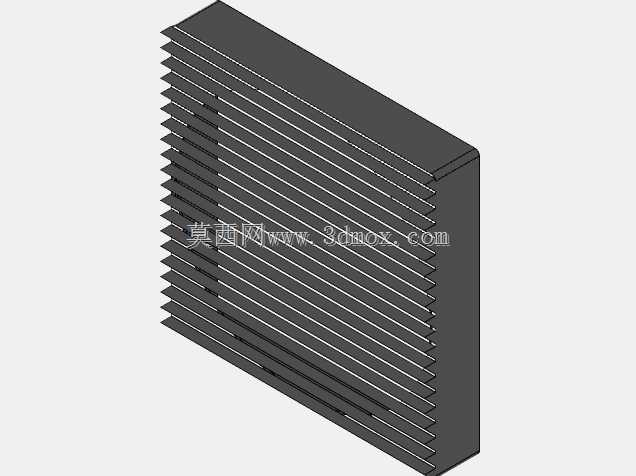

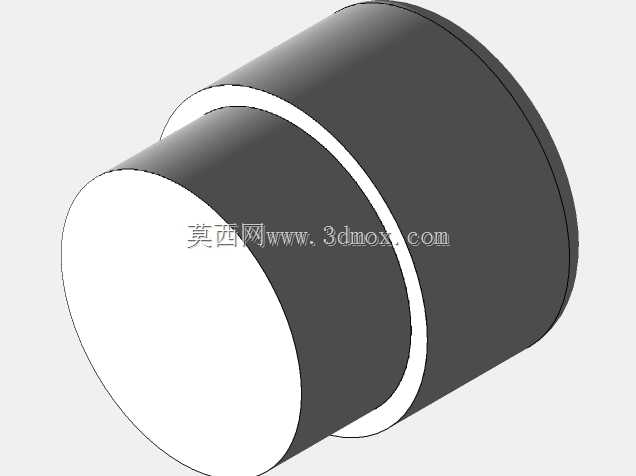

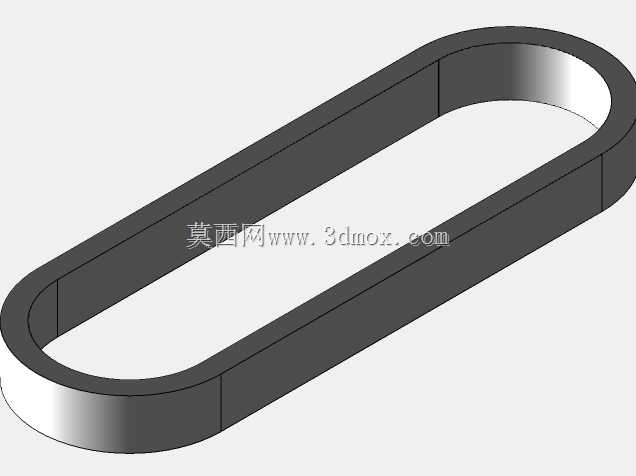

　　可通过参数调整适配不同的包装速度，最高稳定运行速度可达每分钟60袋，各运动工位都设置了安全防护门与安全联锁开关，防护门打开时设备自动停止运行，避免操作过程中出现安全隐患。走膜路径的各导向辊都采用了轻量化铝合金材质，表面做硬质阳极氧化处理，减少膜料走行过程中的摩擦阻力，同时避免辊面粘黏膜料导致走膜偏移。成型器采用了可快拆结构，更换不同袋宽规格时只需更换对应尺寸的成型器，无需调整整体走膜路径，缩短规格切换的调试时间。电控系统的安装位置设置在设备侧方的独立电控柜内，与机械传动区域做密封隔离，避免生产过程中的粉尘、水汽进入电控柜影响元器件寿命，柜内预留了扩展IO接口，可对接前端的多头秤、螺杆计量机、液体灌头等不同计量设备，也可对接后端的金检机、重量选别机等后续工位设备，实现整线联动控制。
