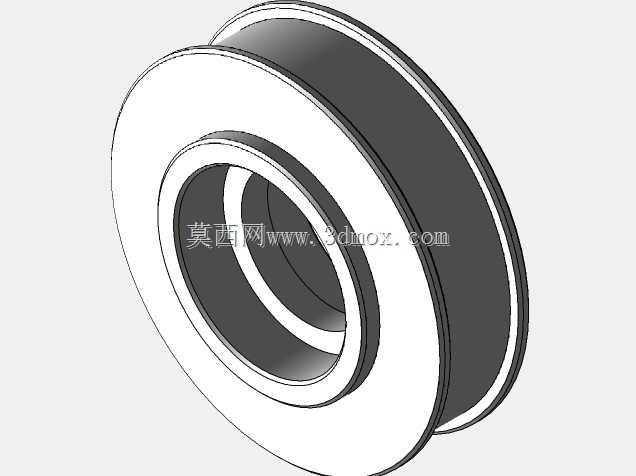

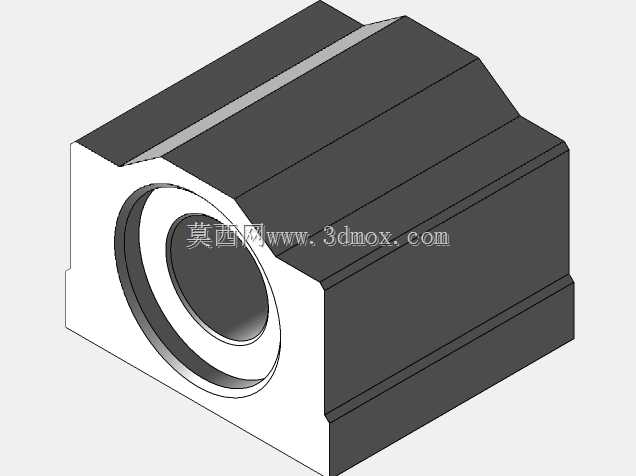

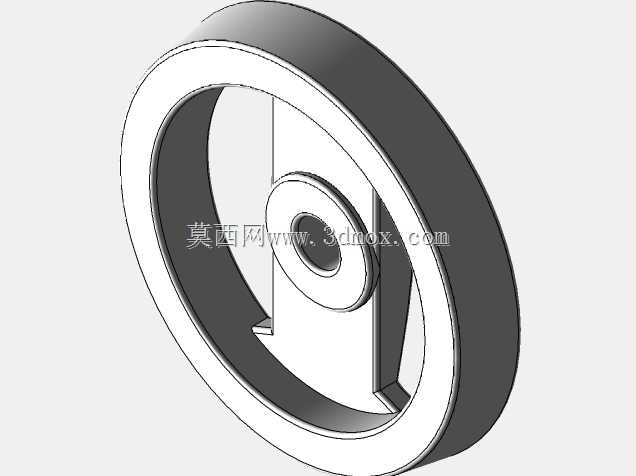

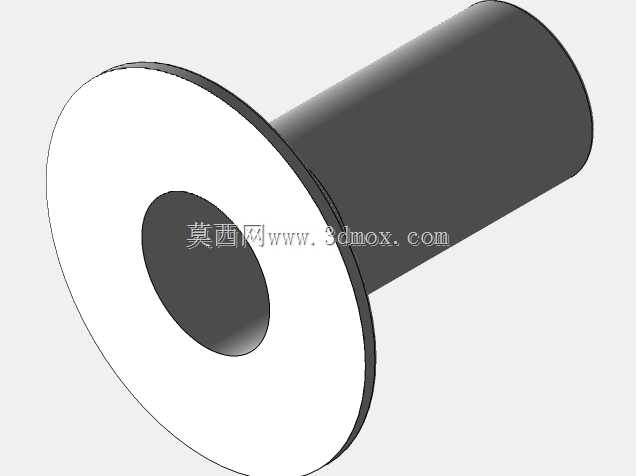

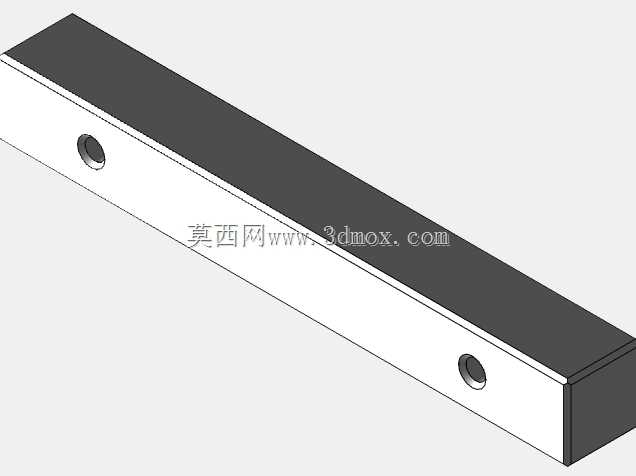

立式连续制袋包装用传动执行模组结构

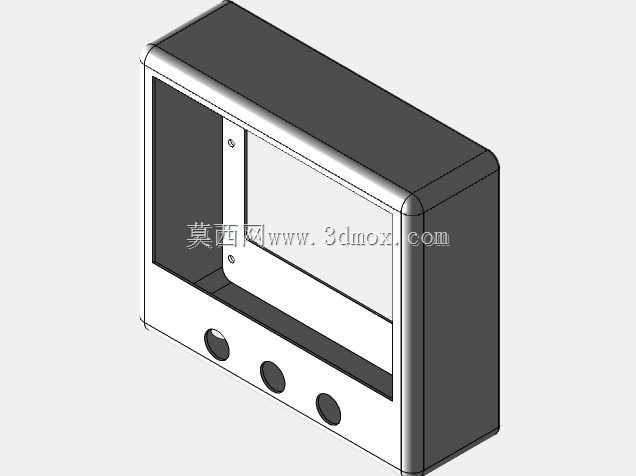

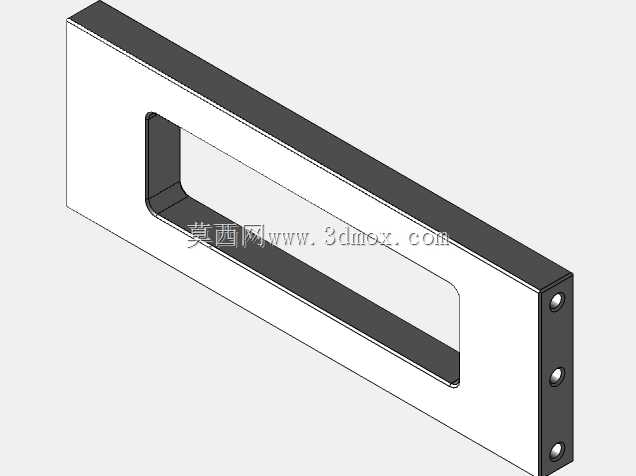

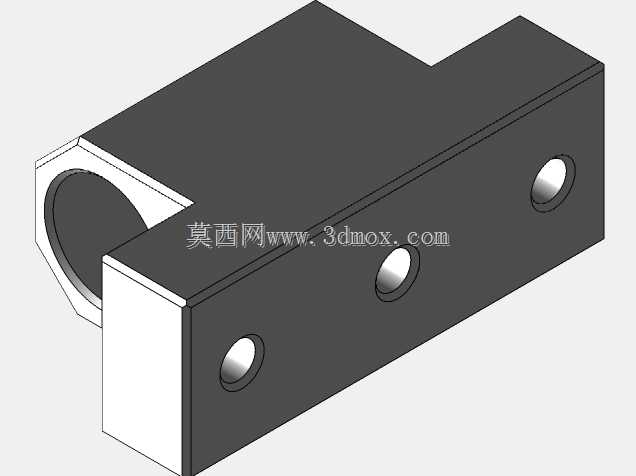

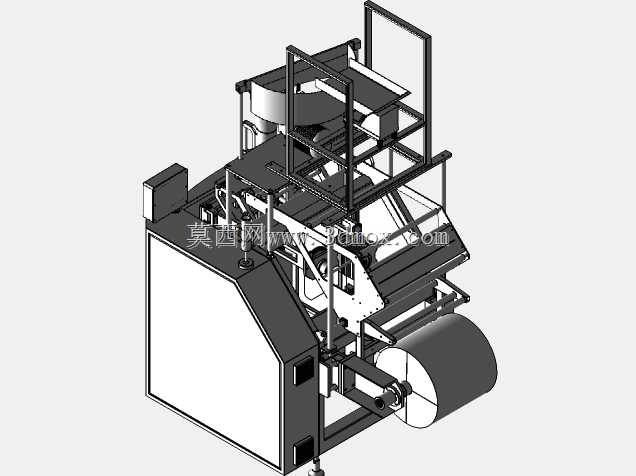

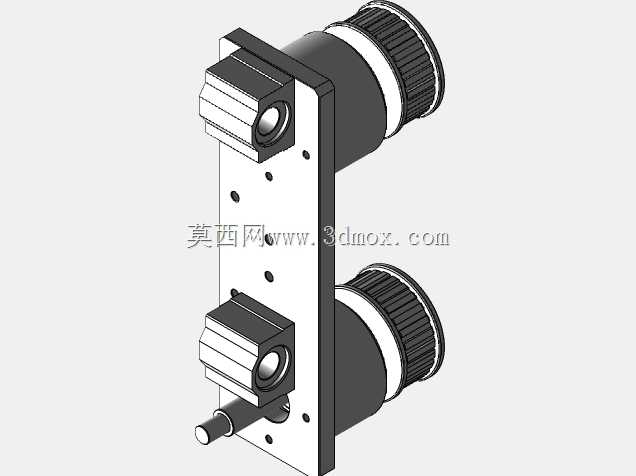

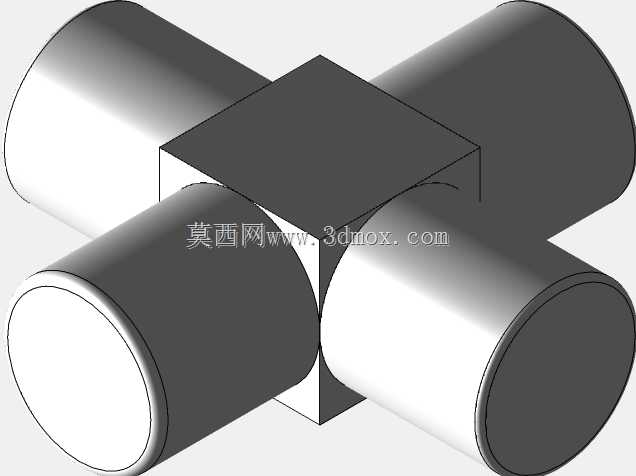

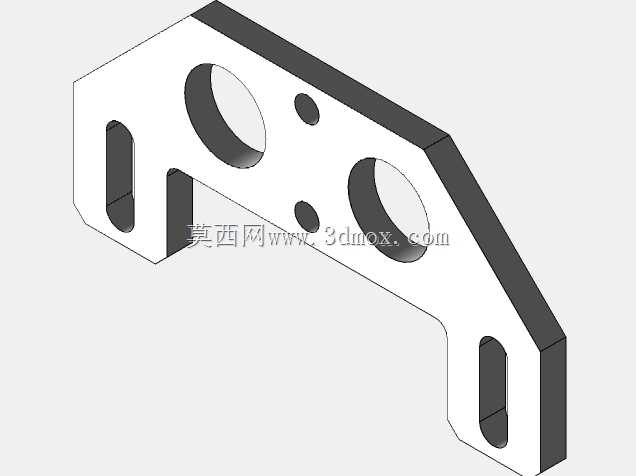

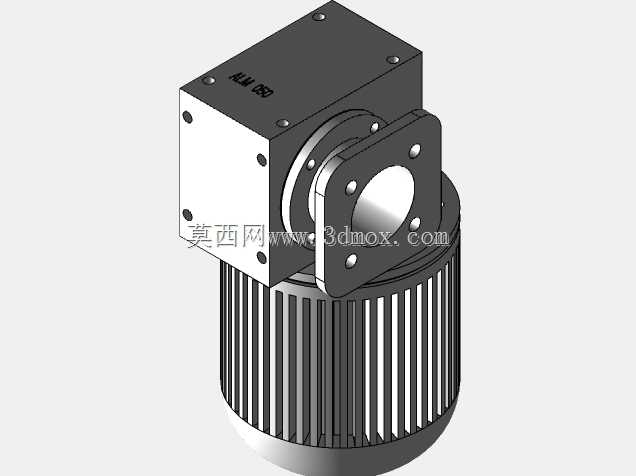

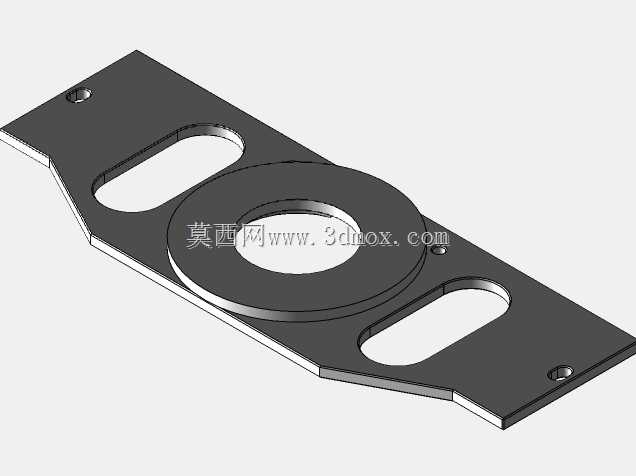

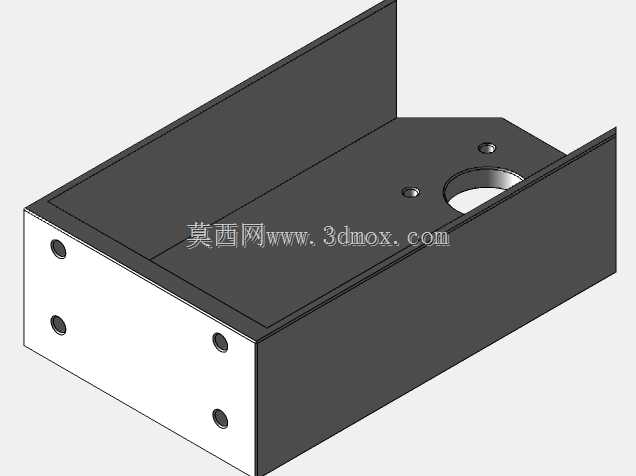

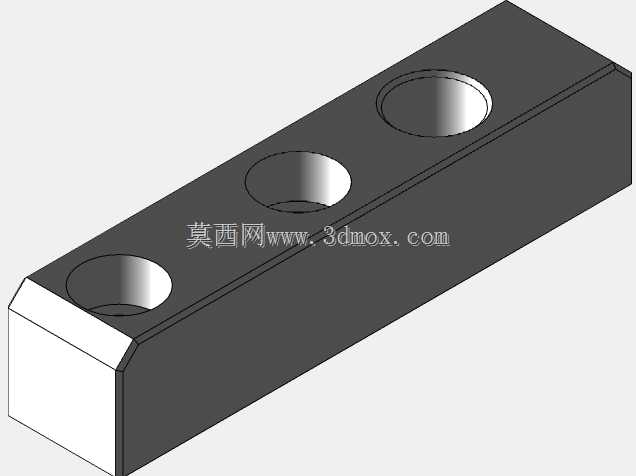

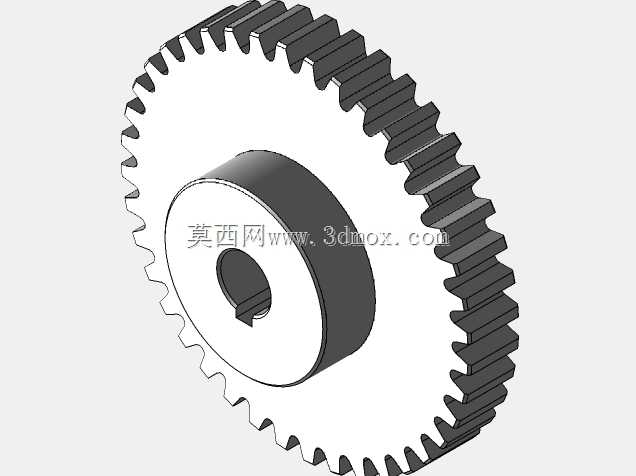

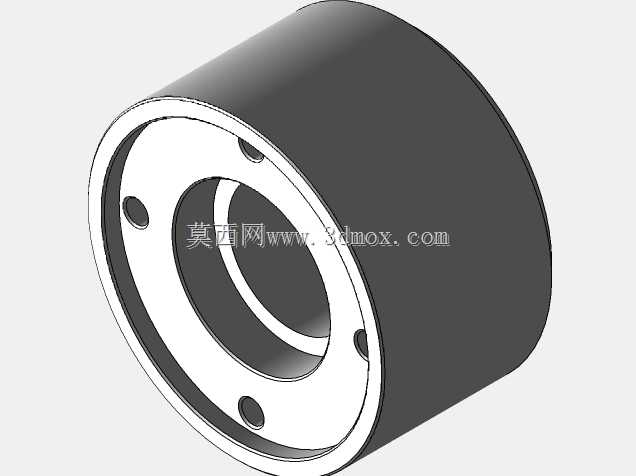

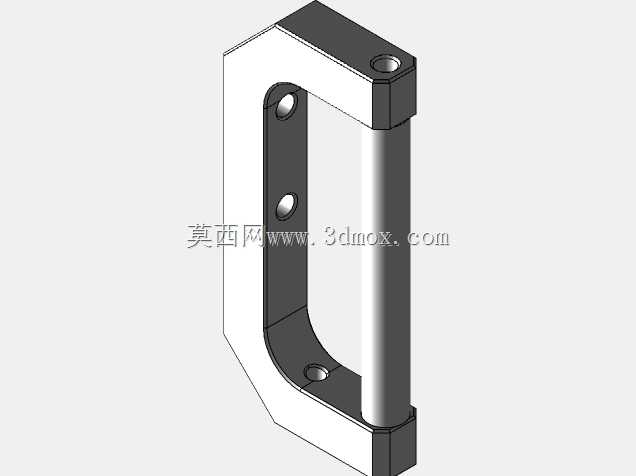

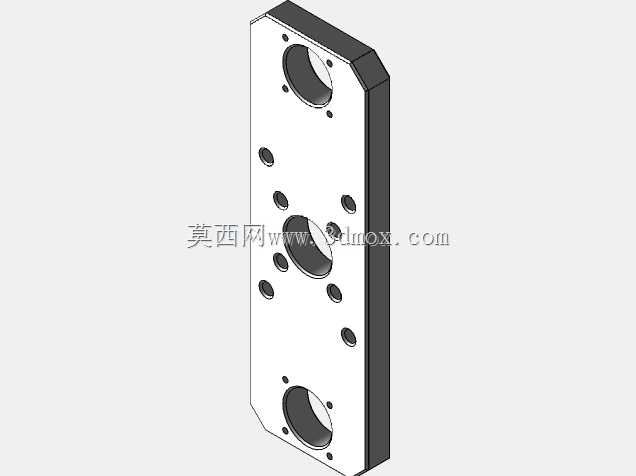

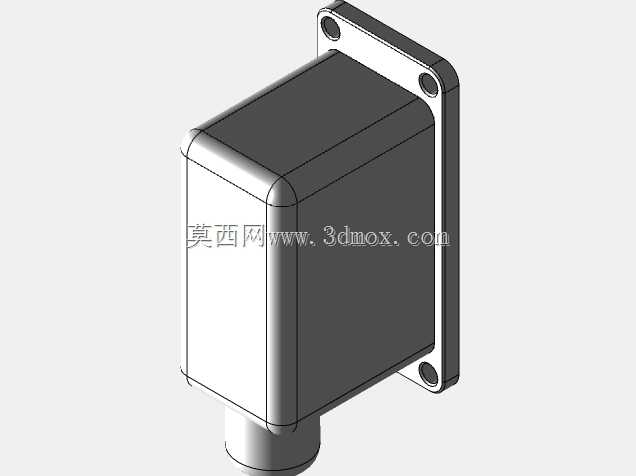

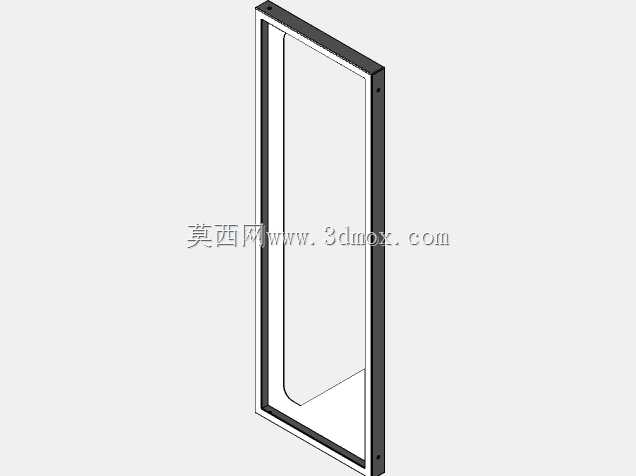

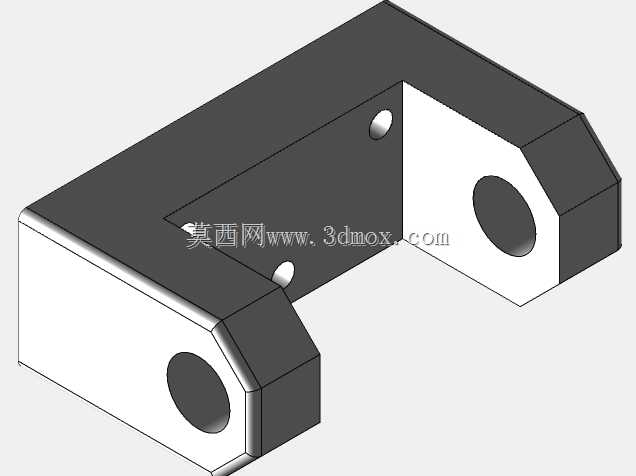

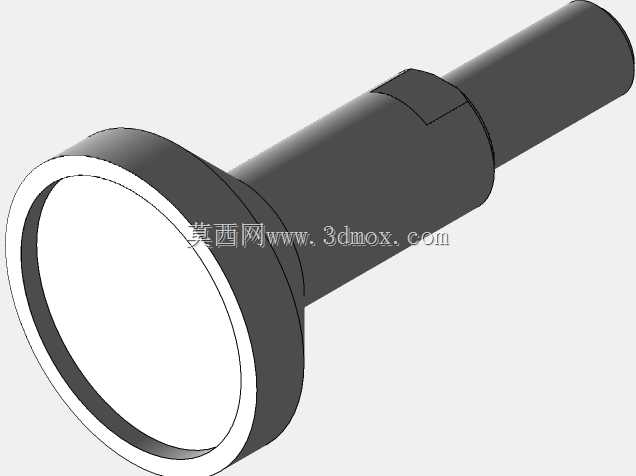

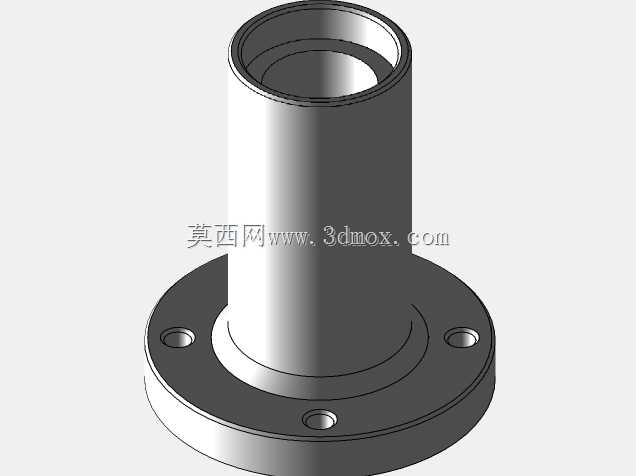

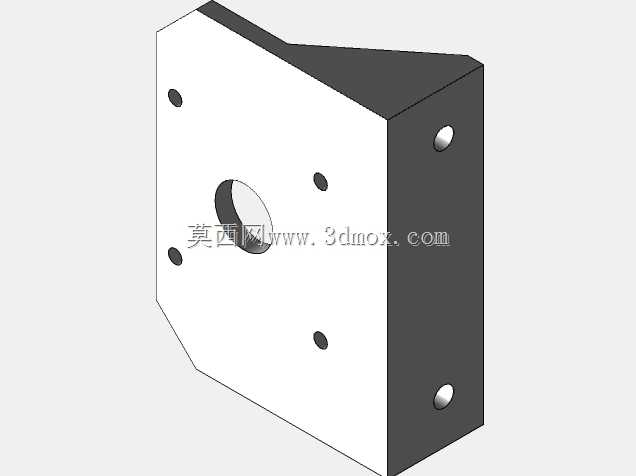

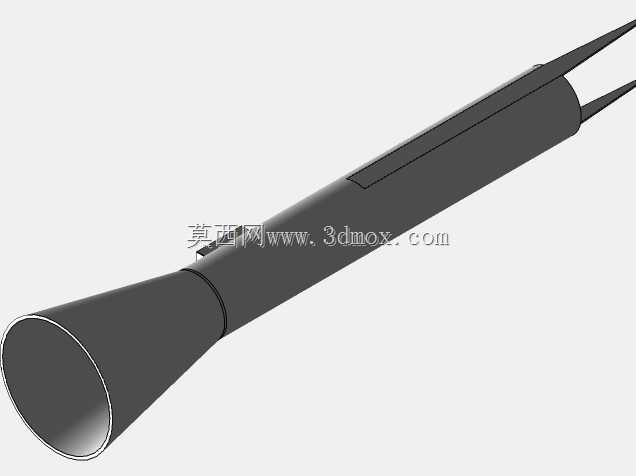

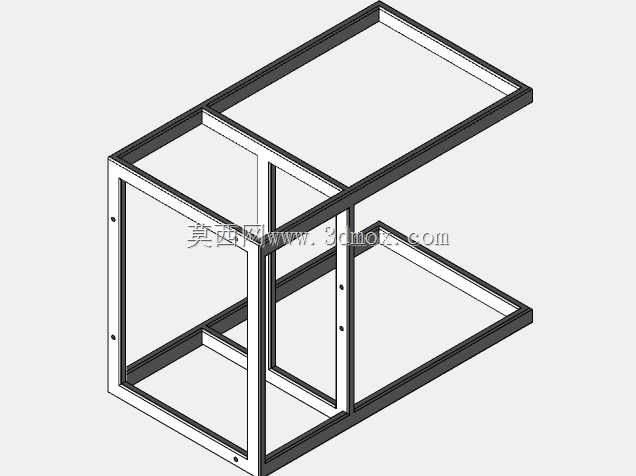

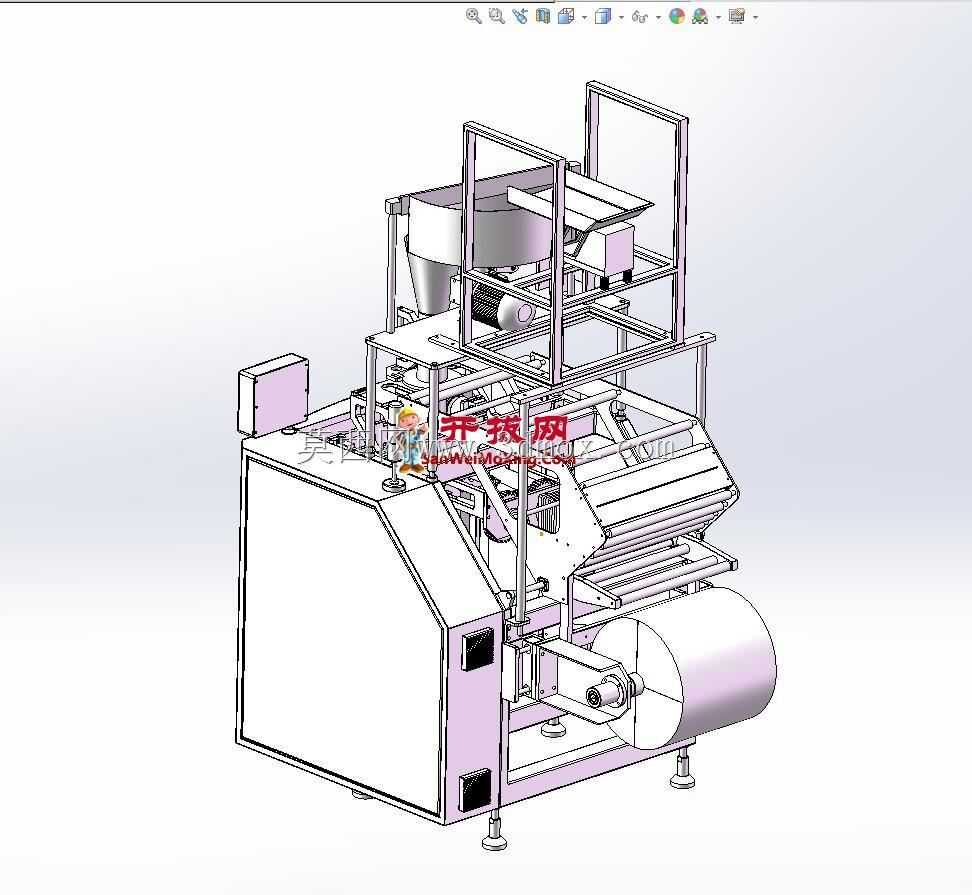

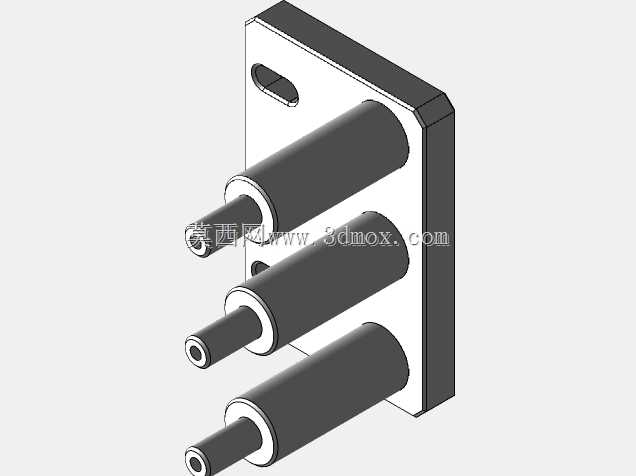

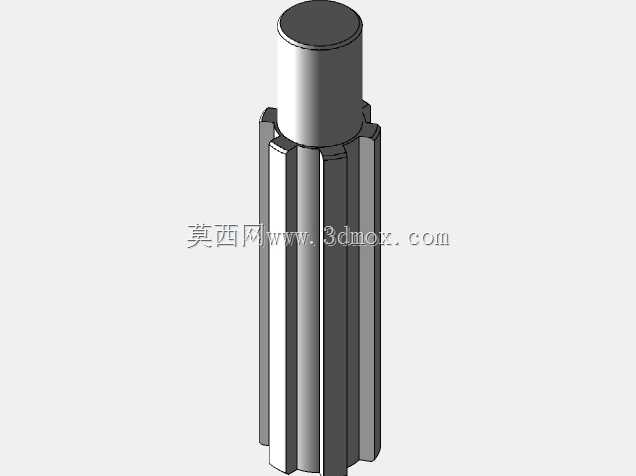

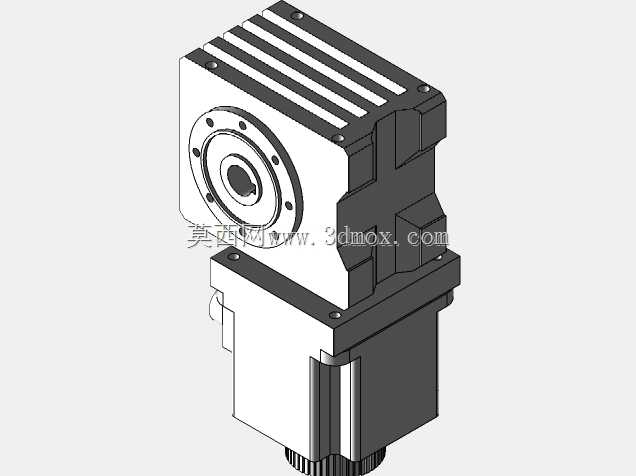

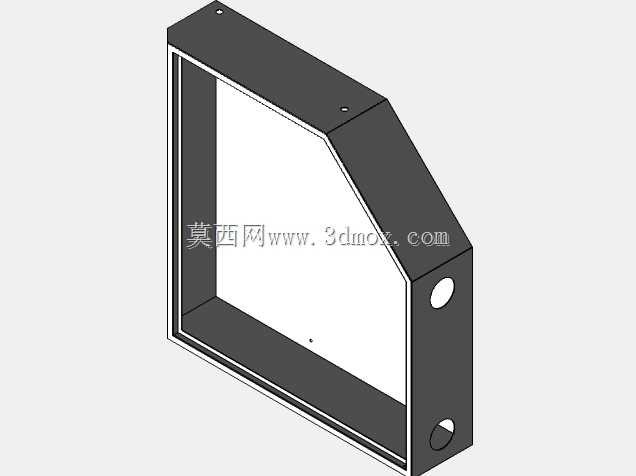

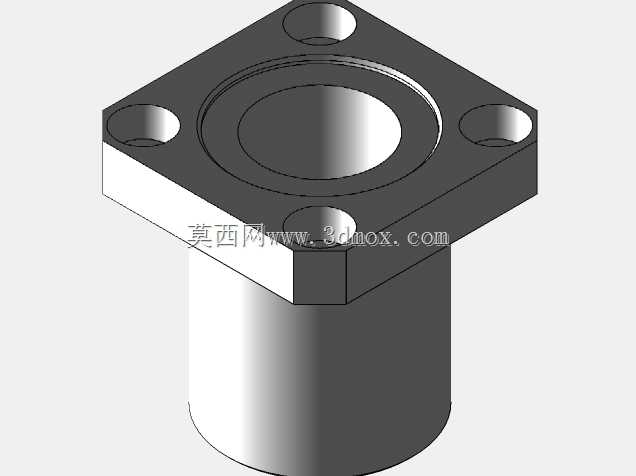

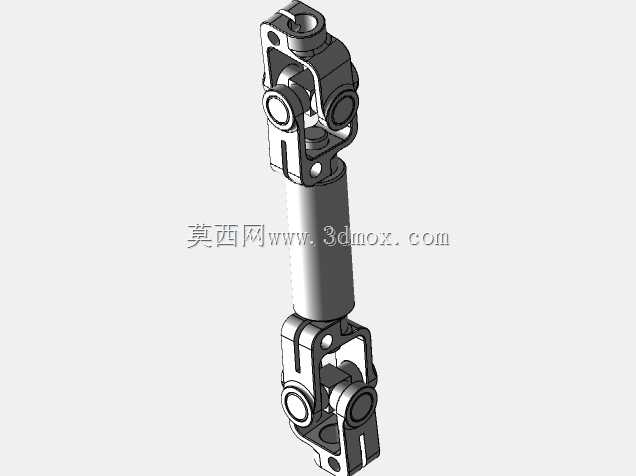

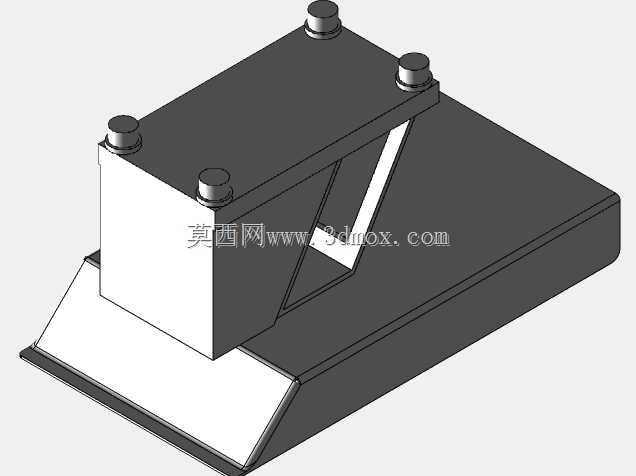

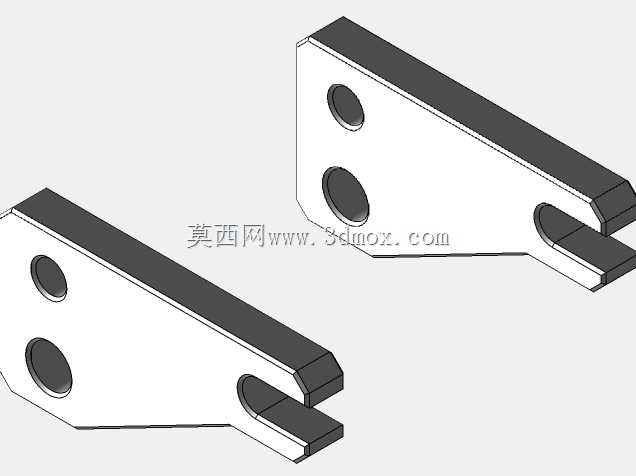

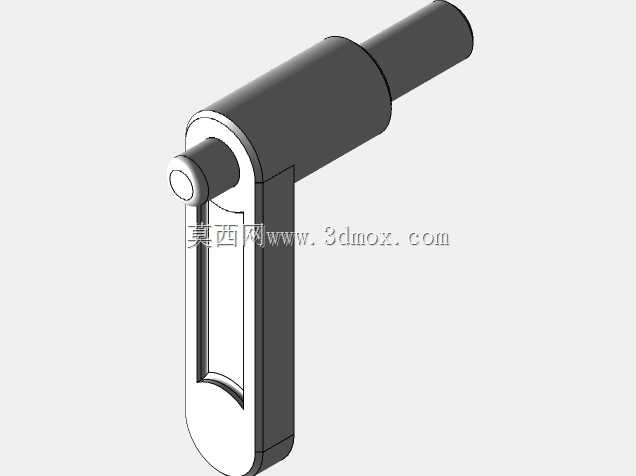

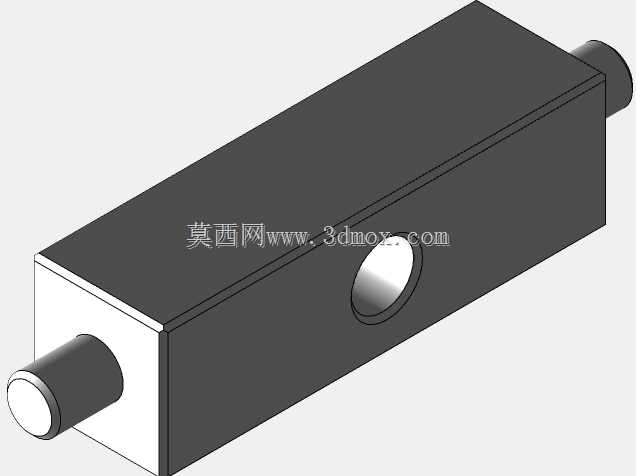

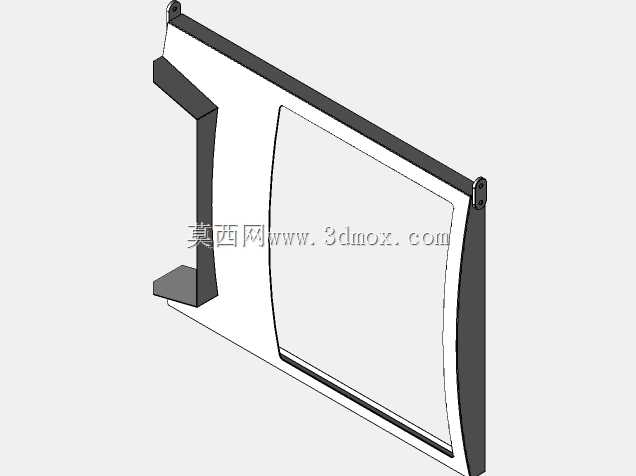

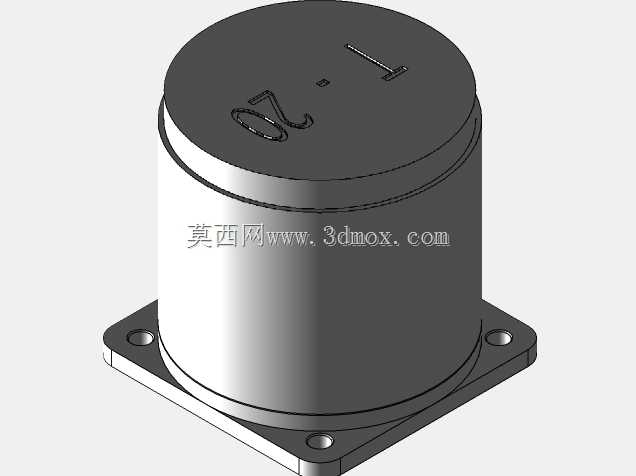

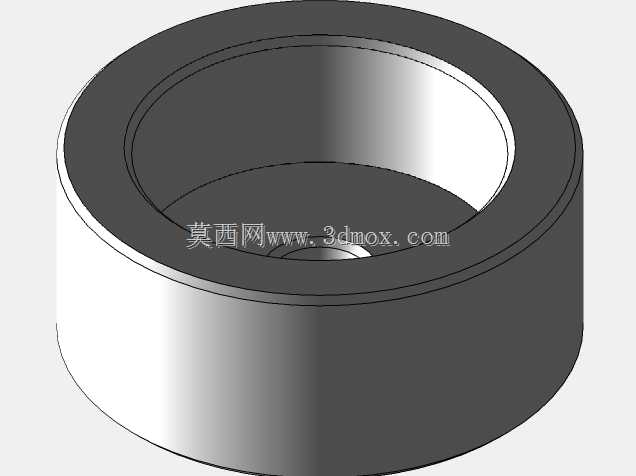

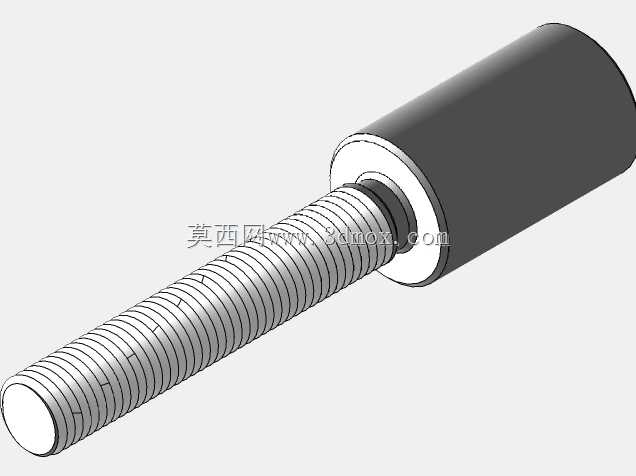

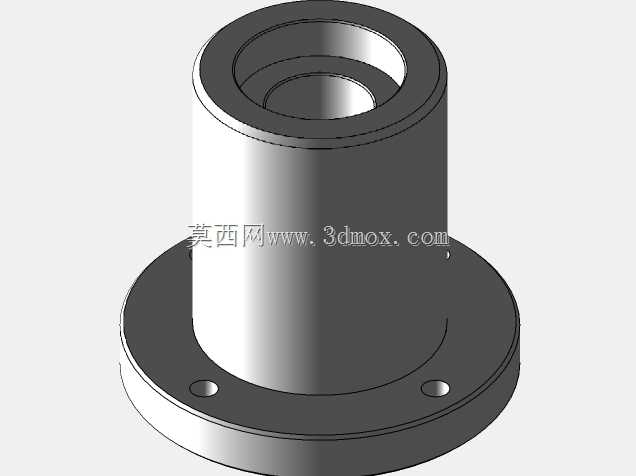

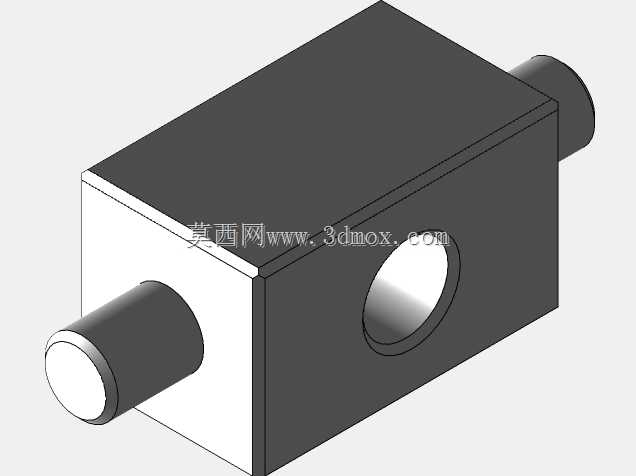

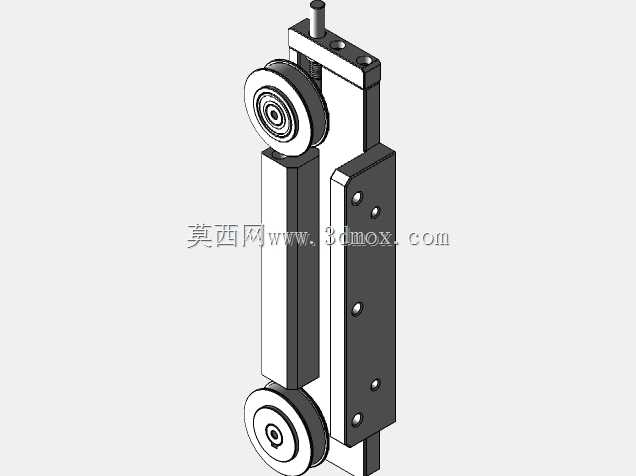

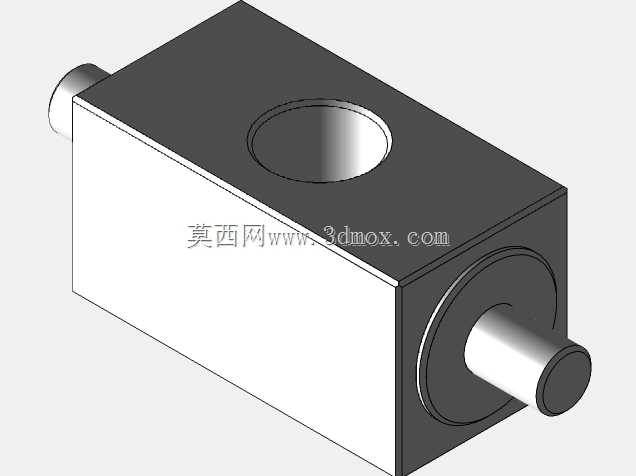

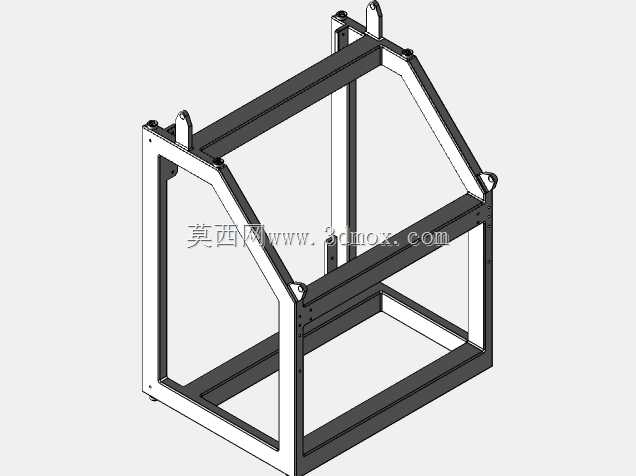

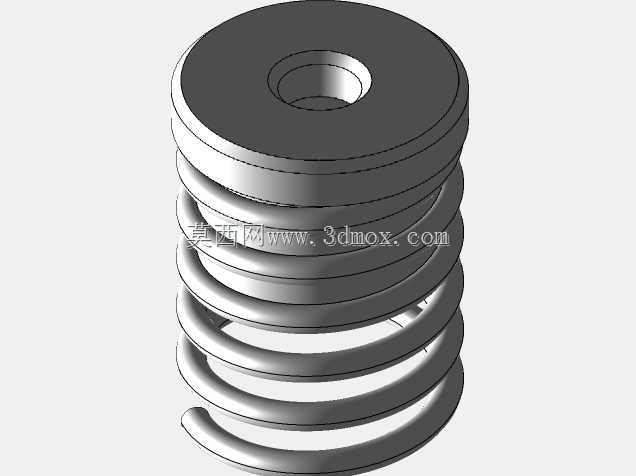

　　这套结构对应立式成型填充封口包装产线的核心执行端模组，主要面向快消品、食品、小五金配件等行业的中小规格袋装产品封装场景，适配卷膜连续走料的包装工艺，可完成拉膜、纵封、横封工序的动力传递与动作执行，是立式包装设备中衔接动力输入与封装执行的关键中间单元。从结构布局来看，该模组采用上下分层的堆叠式设计，上层为带法兰输出的间歇传动箱体，下层集成动力输入与扭矩传递组件，输出端采用标准圆形法兰接口，可直接对接横封辊、拉膜轮等执行部件，无需额外设计转接结构，能大幅缩短整机装配的配做周期。设计阶段优先考虑了包装车间多尘、存在少量包装膜碎屑的工况，所有传动结合面均做了止口配合设计，箱体拼接处预留密封槽位，可加装密封条避免粉尘进入传动腔造成齿轮、

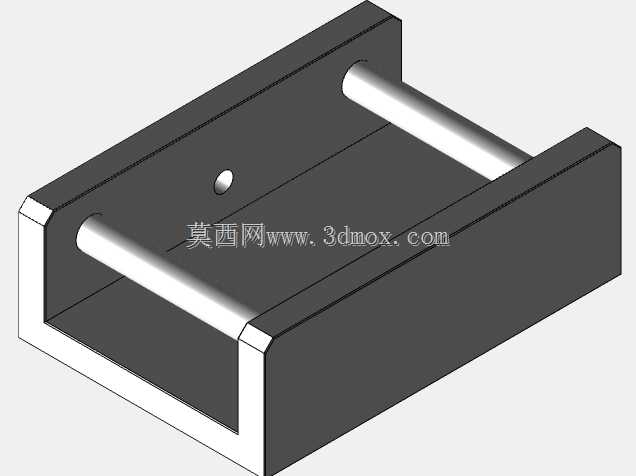

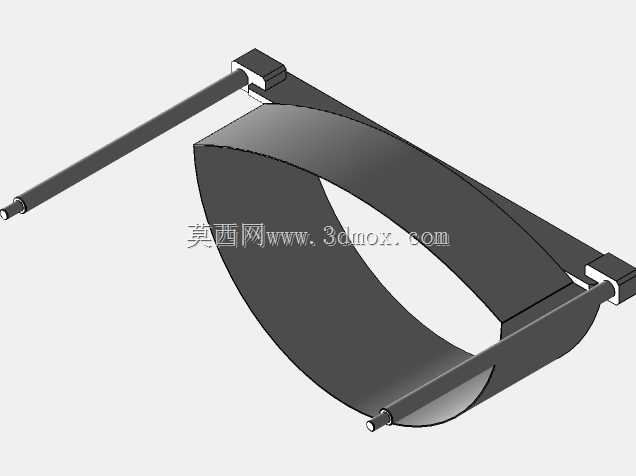

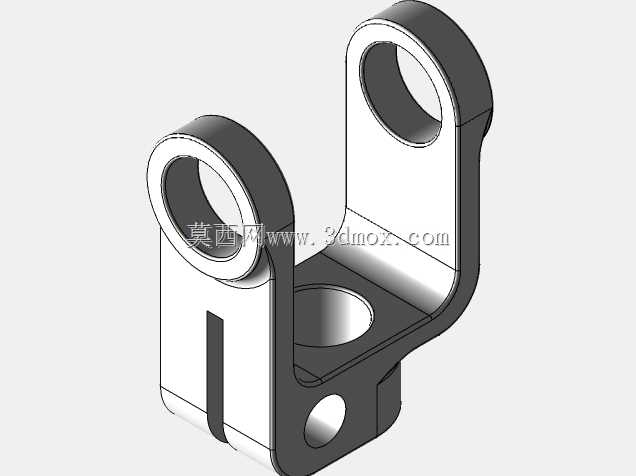

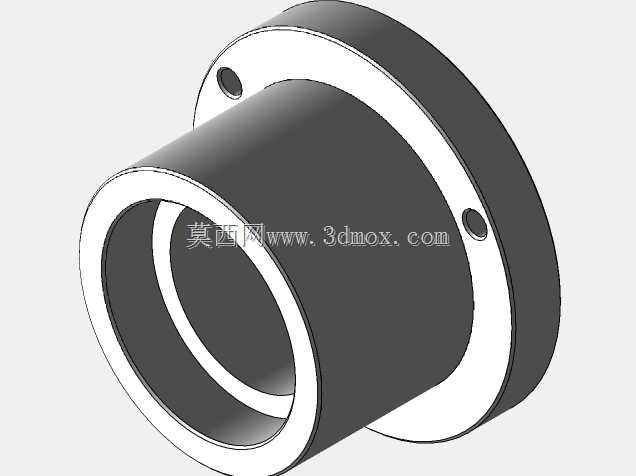

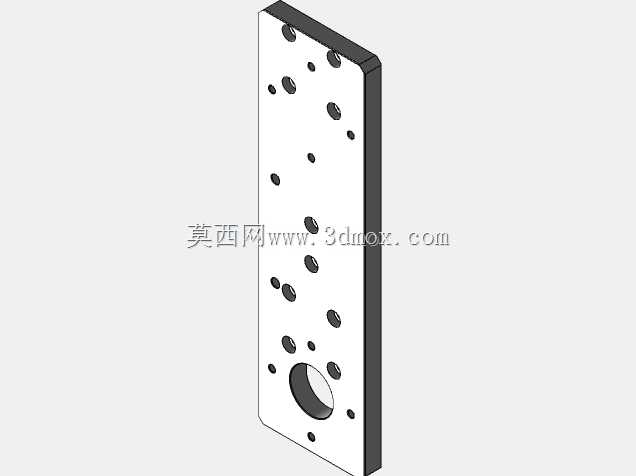

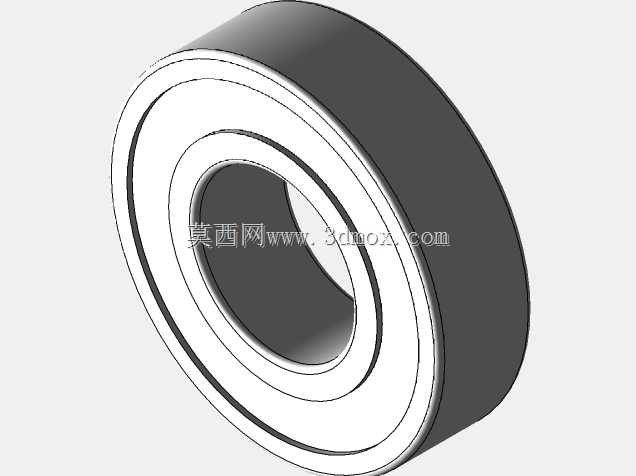

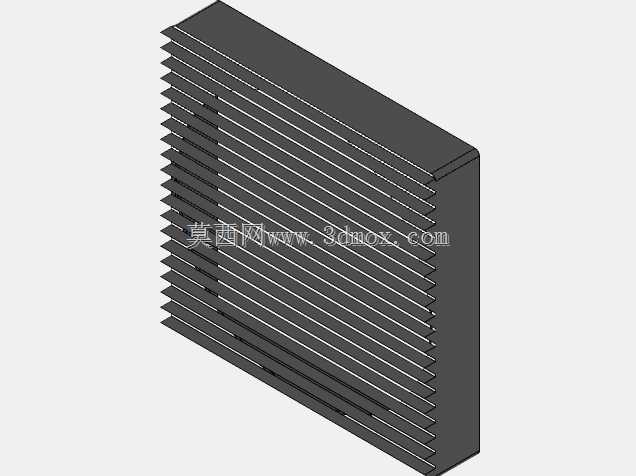

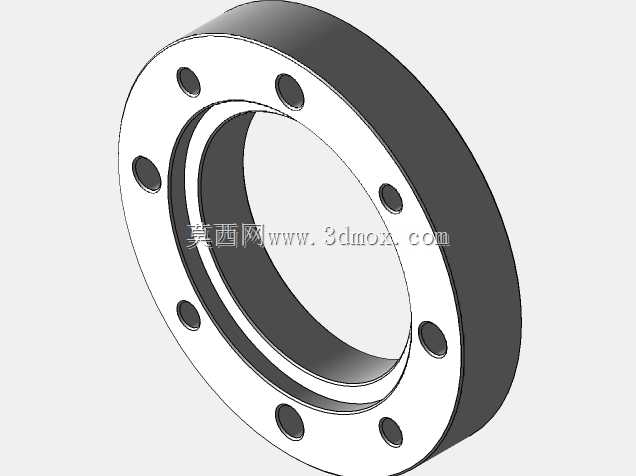

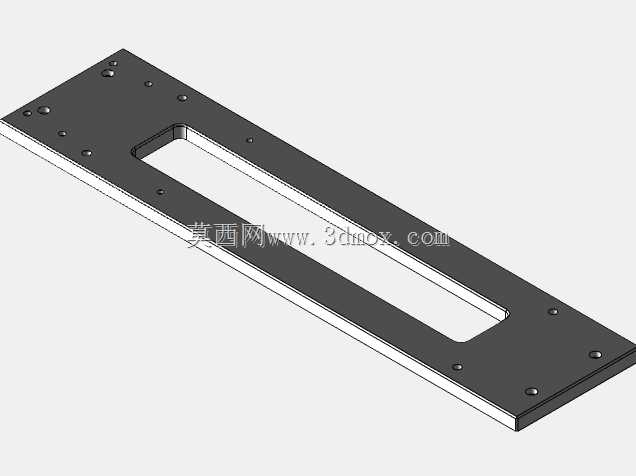

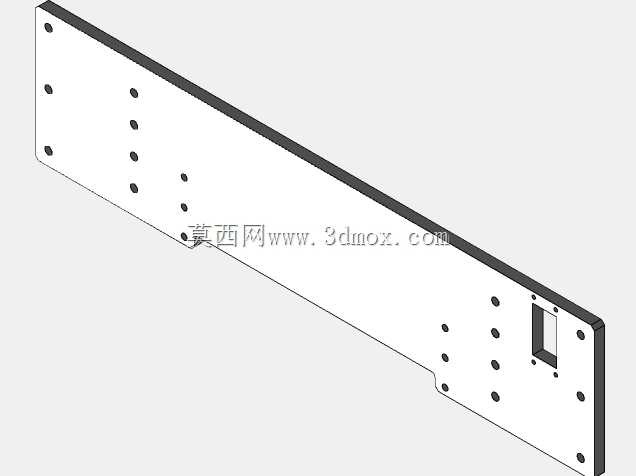

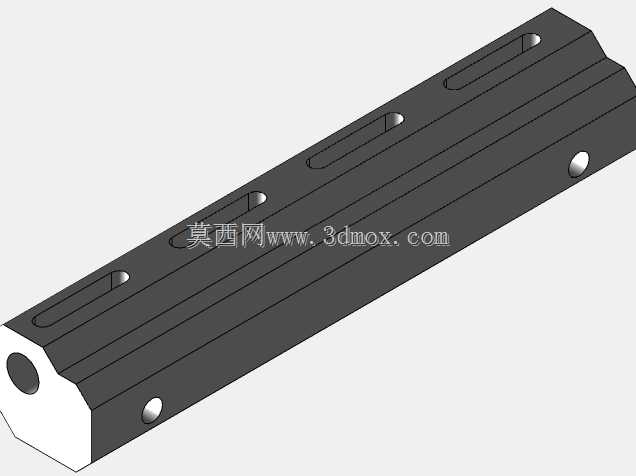

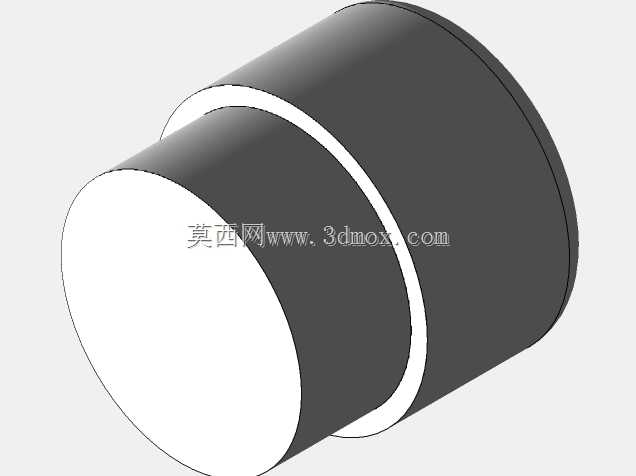

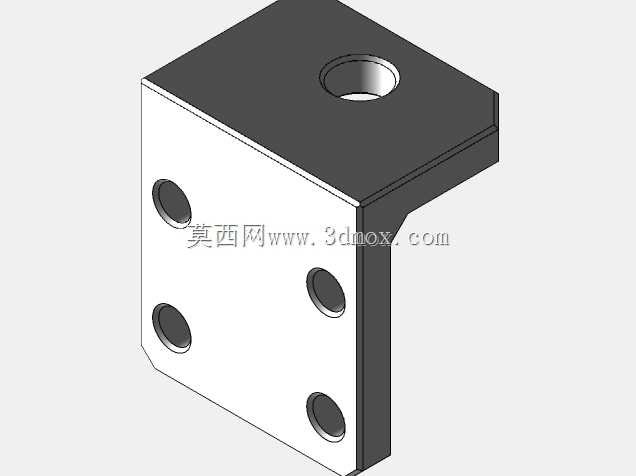

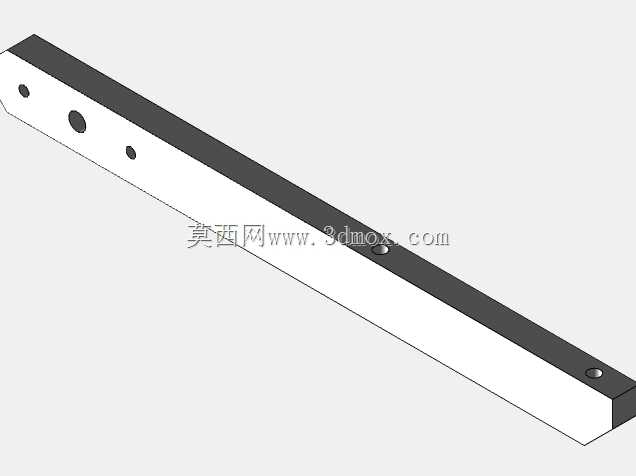

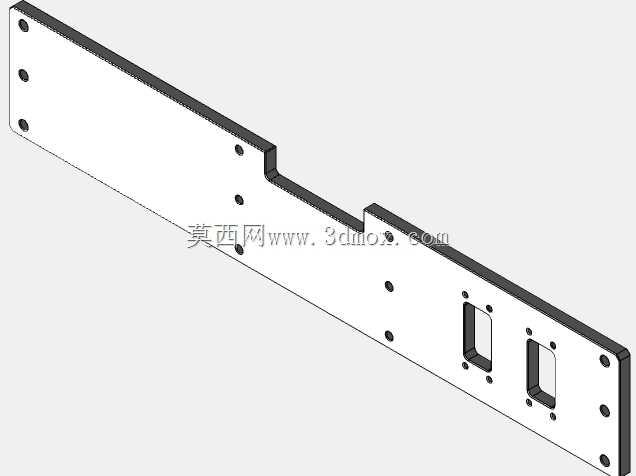

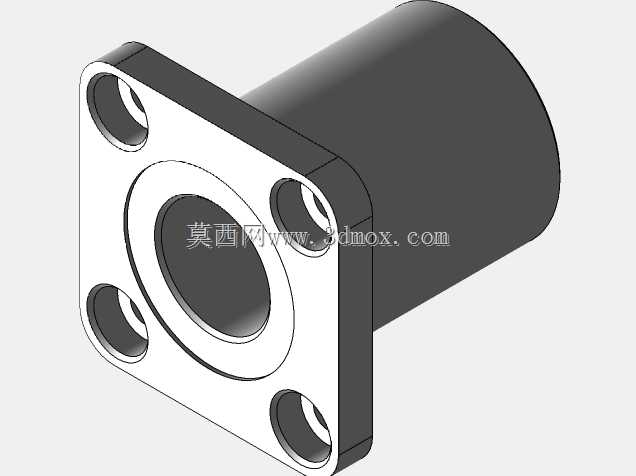

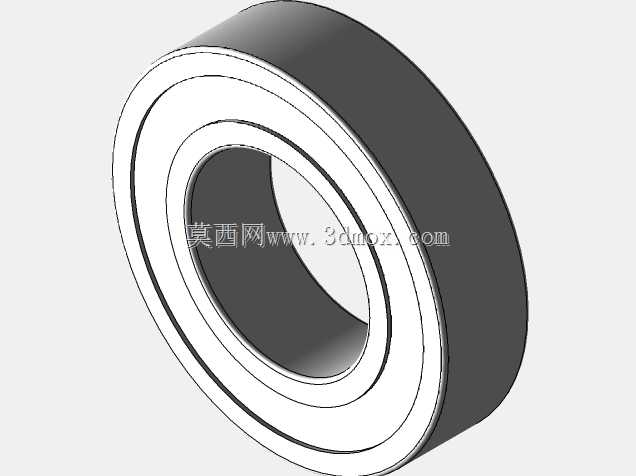

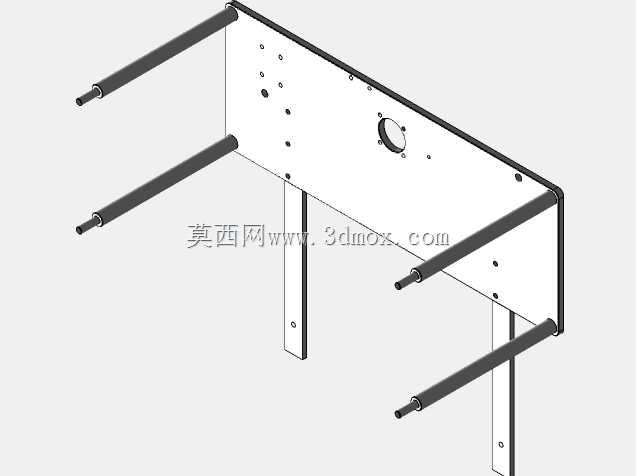

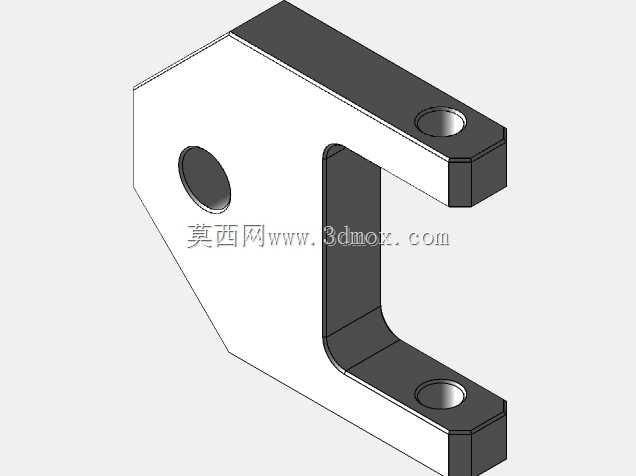

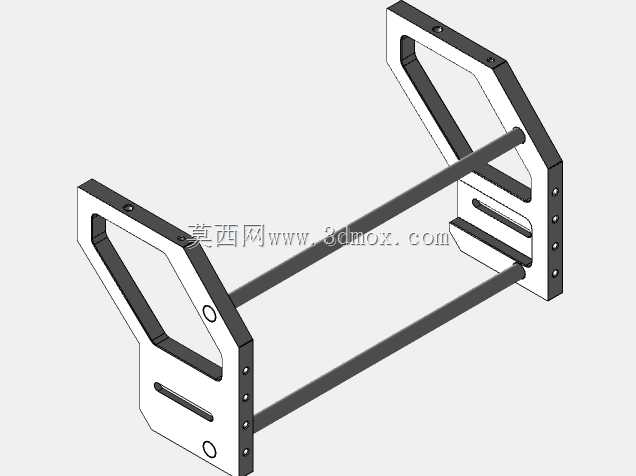

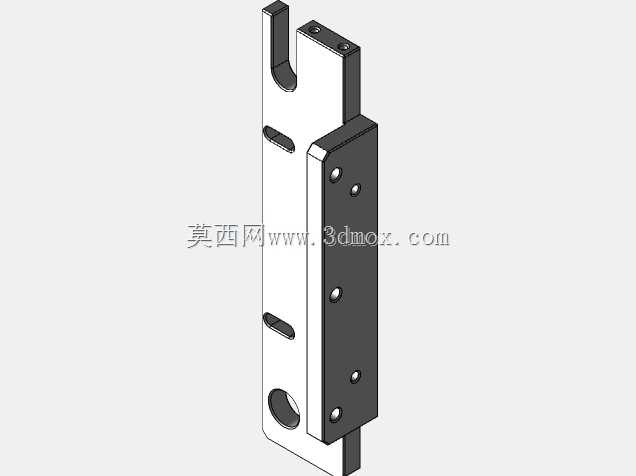

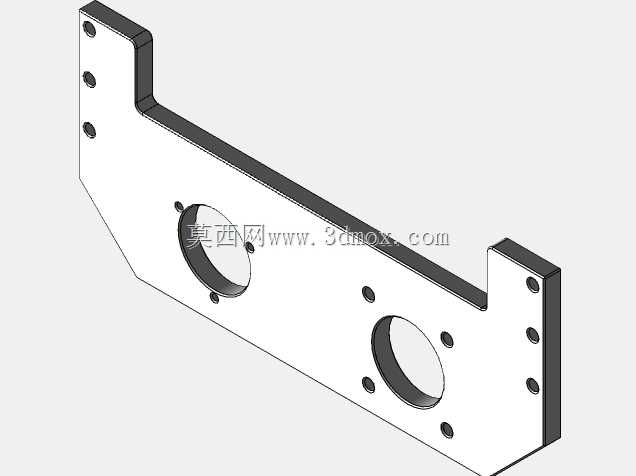

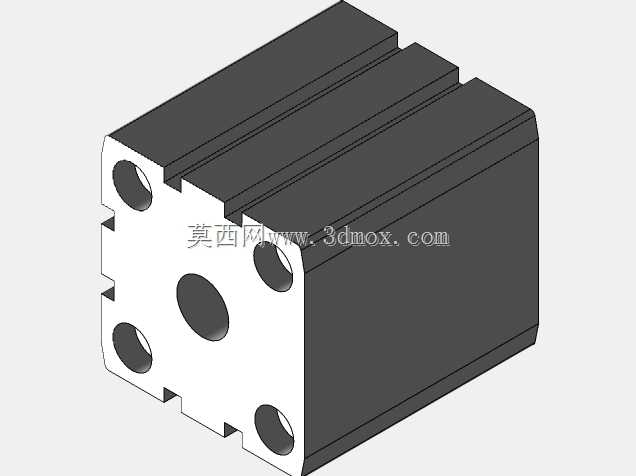

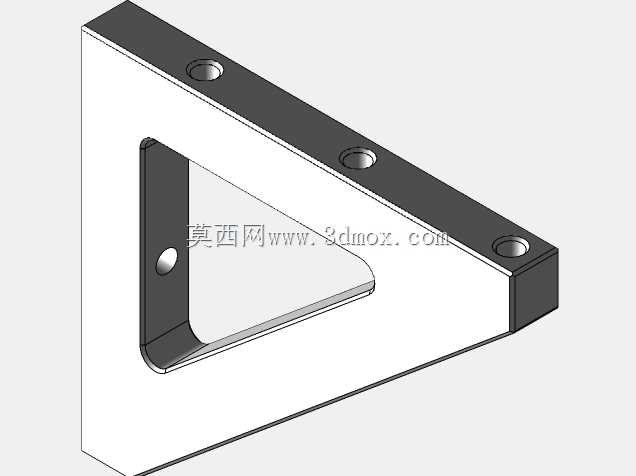

　　凸轮副的异常磨损；输出法兰端采用凸台定位设计，与外接执行件的配合公差控制在H7/k6区间，既保证传动同轴度，又能抵消连续启停过程中产生的径向窜动，避免封装工位出现封边错位、膜料拉扯变形的问题。从安装边界来看，模组整体为方正的块式结构，侧面预留多组标准化安装螺纹孔，可直接固定在包装机的立式安装墙板上，安装基准面做了铣平处理，平面度控制在0.02mm以内，能保证模组安装后输出轴与拉膜辊、封辊的平行度要求，避免长期运行出现偏载导致的轴承过早失效。上层箱体顶部的散热筋结构沿动力输出的垂直方向排布，在连续高速间歇运转的工况下，可通过自然对流带走传动副啮合产生的热量，避免箱体内润滑脂温度过高导致黏度下降，影响传动精度与部件寿命。功能设计上，

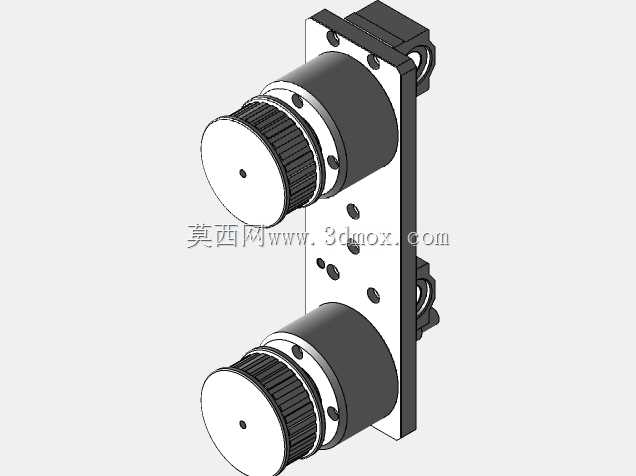

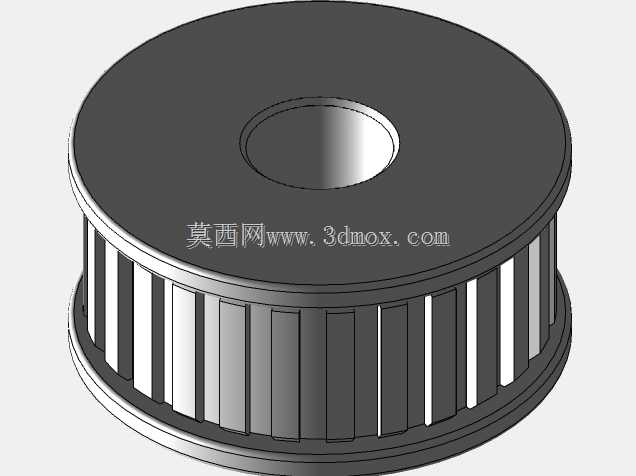

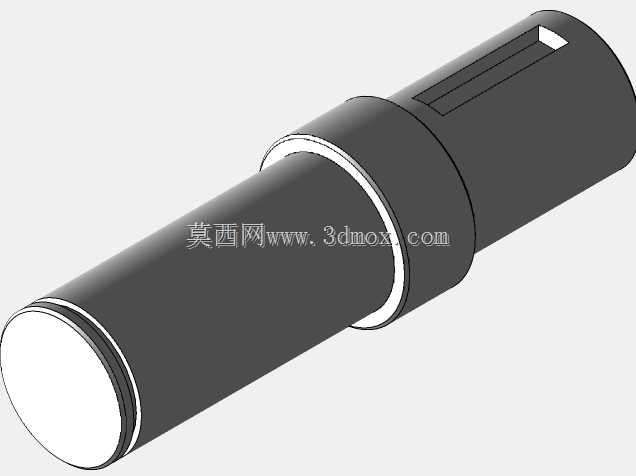

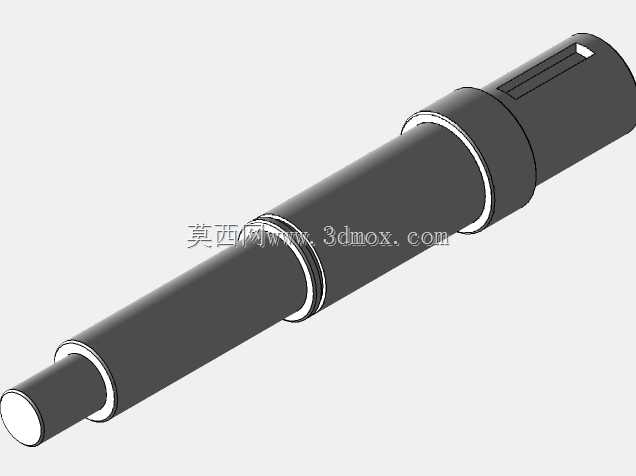

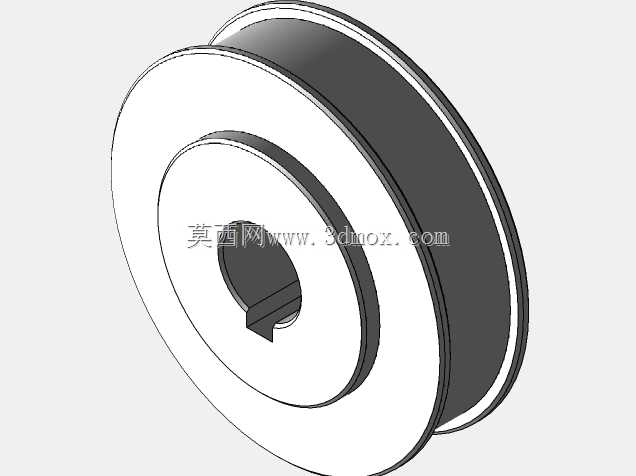

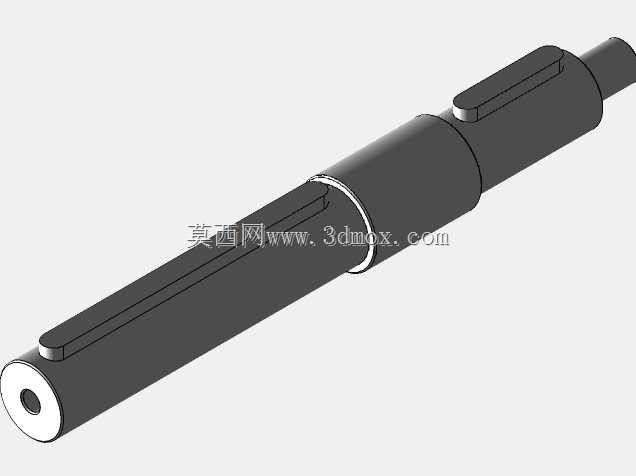

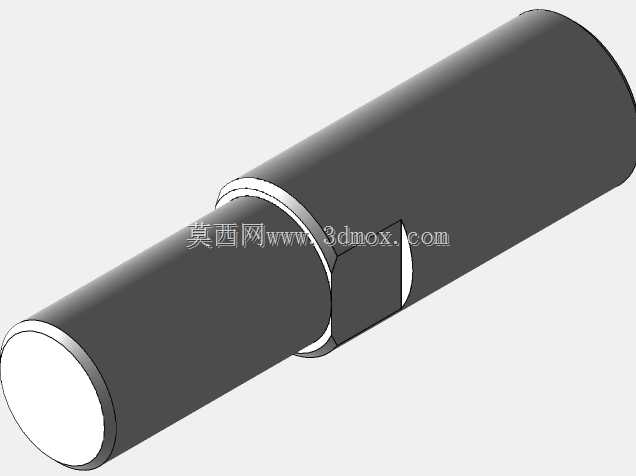

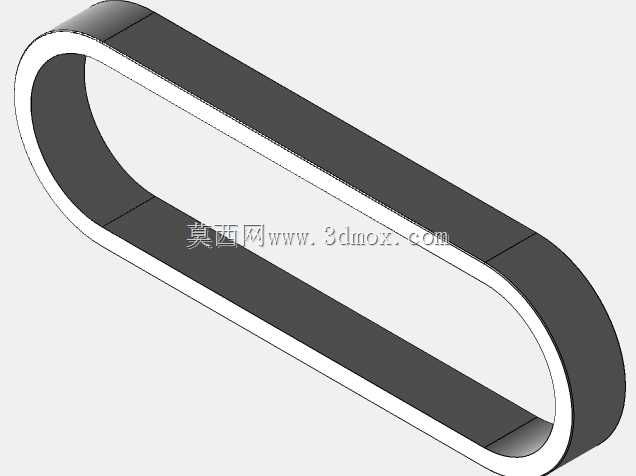

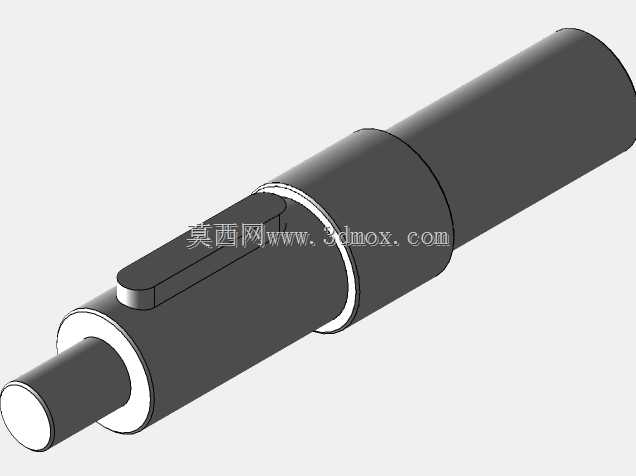

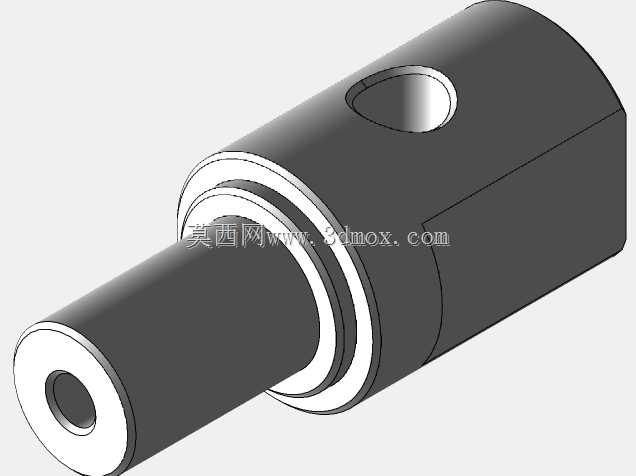

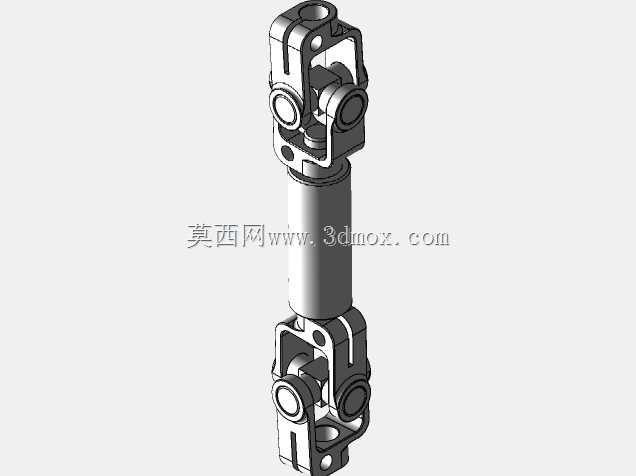

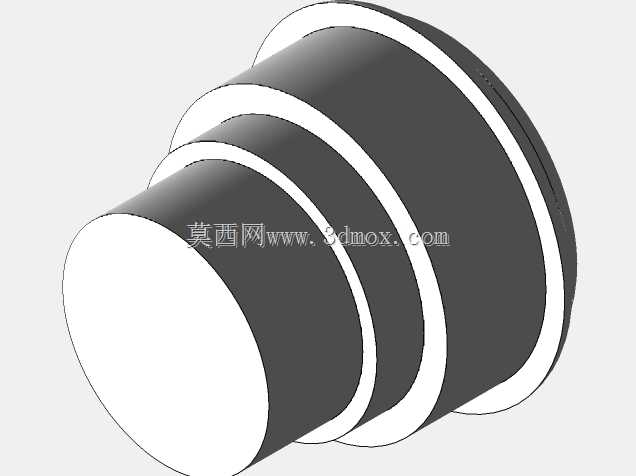

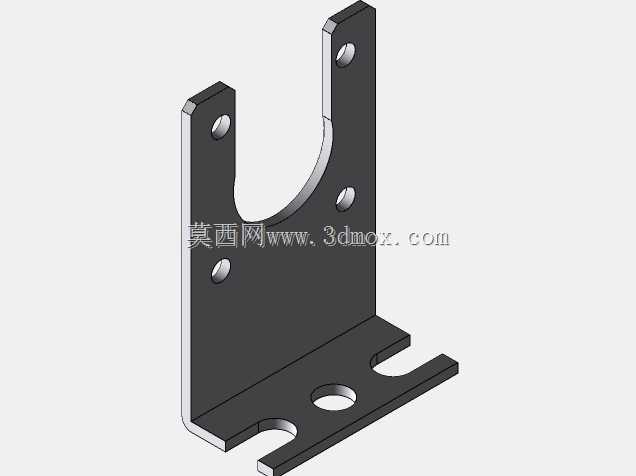

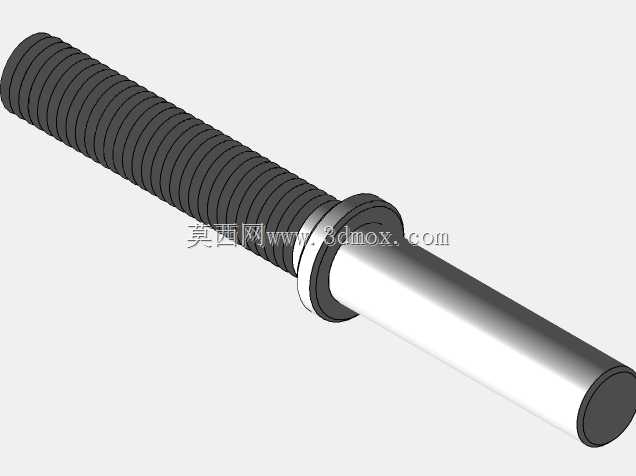

　　该模组匹配间歇式运转的包装工艺需求，内部集成的间歇传动结构可将下层输入的连续旋转运动转化为输出端的间歇启停动作，停顿相位精准对应封合、切袋的工艺工位，运转相位对应拉膜送料动作，启停相位的重复定位精度可满足常规袋装产品的封合位置公差要求，不会出现封边压到印刷光标、袋长不一致的问题。模组的动力输入轴位于下层箱体侧下方，可通过同步带轮或联轴器直接对接伺服电机、减速电机的输出端，输入轴端同样预留密封安装位，可适配骨架油封或迷宫密封结构，适配不同清洁等级的生产车间需求。在结构细节处理上，所有外露的棱边均做了倒角处理，避免装配过程中划伤操作人员或刮破包装膜料；箱体上预留的油位观察、润滑脂加注口位置均设置在便于操作的侧面，

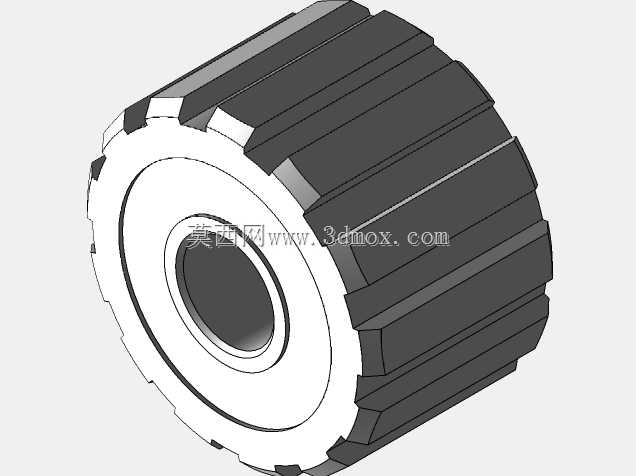

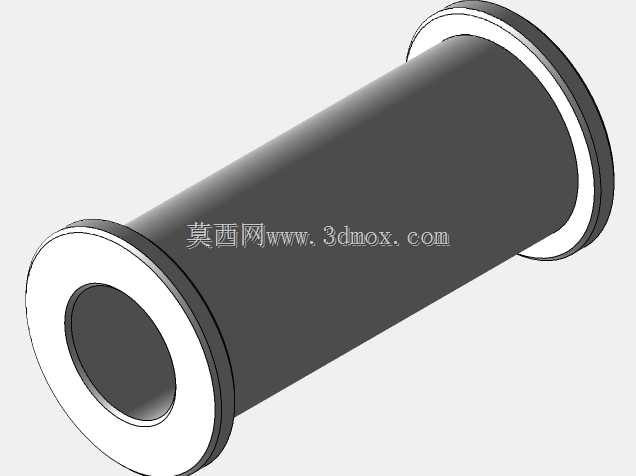

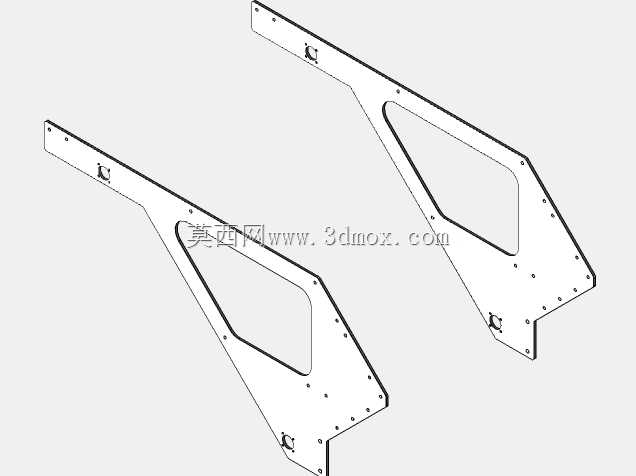

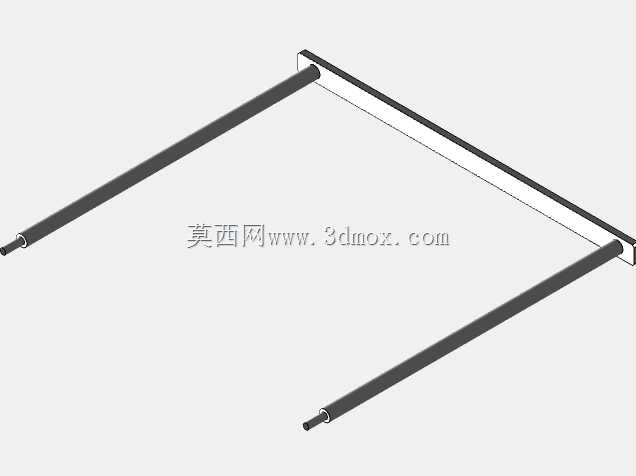

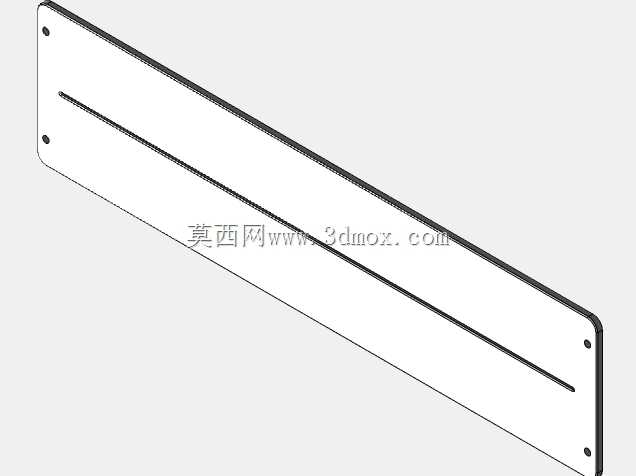

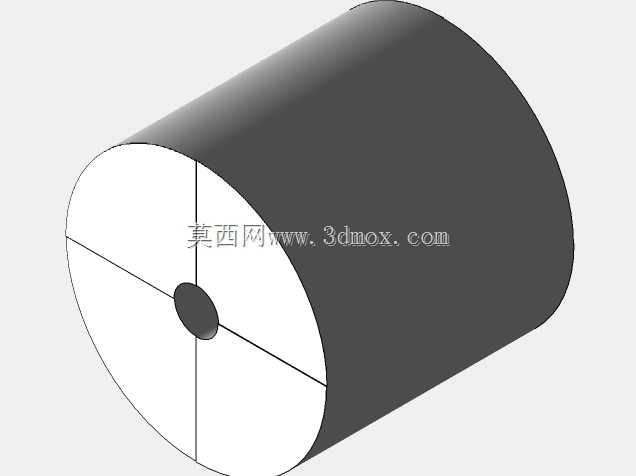

　　日常维护时无需拆解周边的护罩、走膜结构即可完成润滑保养，降低产线运维的时间成本。针对不同袋宽规格的包装需求，该模组的输出法兰接口具备通用性，只需更换不同长度的封辊、拉膜轮即可适配100mm到300mm宽度范围内的卷膜封装，无需改动模组本身的安装位置与传动参数，能帮助设备厂商快速形成不同规格的产品系列，减少重复设计的工作量。从受力角度分析，该模组的箱体采用高刚性的铸铁结构建模，所有轴承安装位均做了加厚处理，可承受横封工位加压封合时产生的反向冲击力，不会因为长期受冲击导致箱体变形、传动间隙变大，保证长期运行的工艺稳定性。走膜方向的适配性上，该模组可根据产线布局选择正向或反向安装，安装孔位为对称设计，无需重新加工安装板即可适配左出膜、右出膜的不同整机布局，提升了结构的通用化程度。
