壁挂式自动玻璃清洁设备结构设计

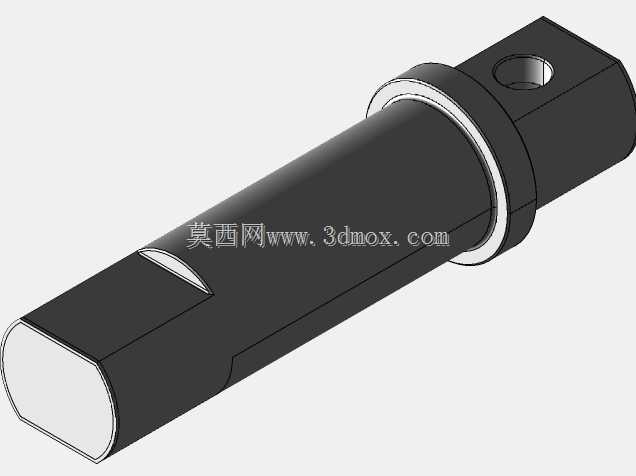

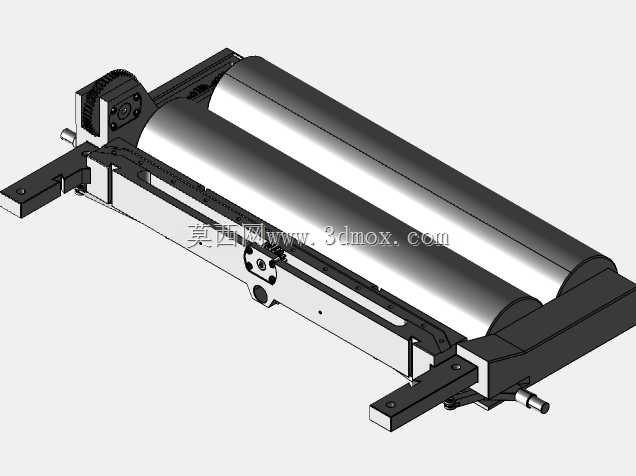

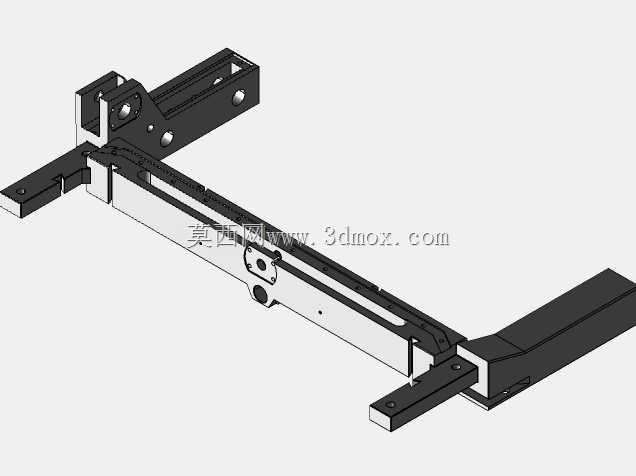

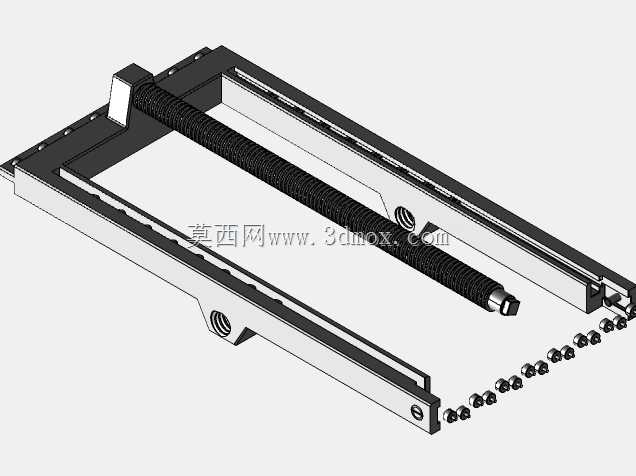

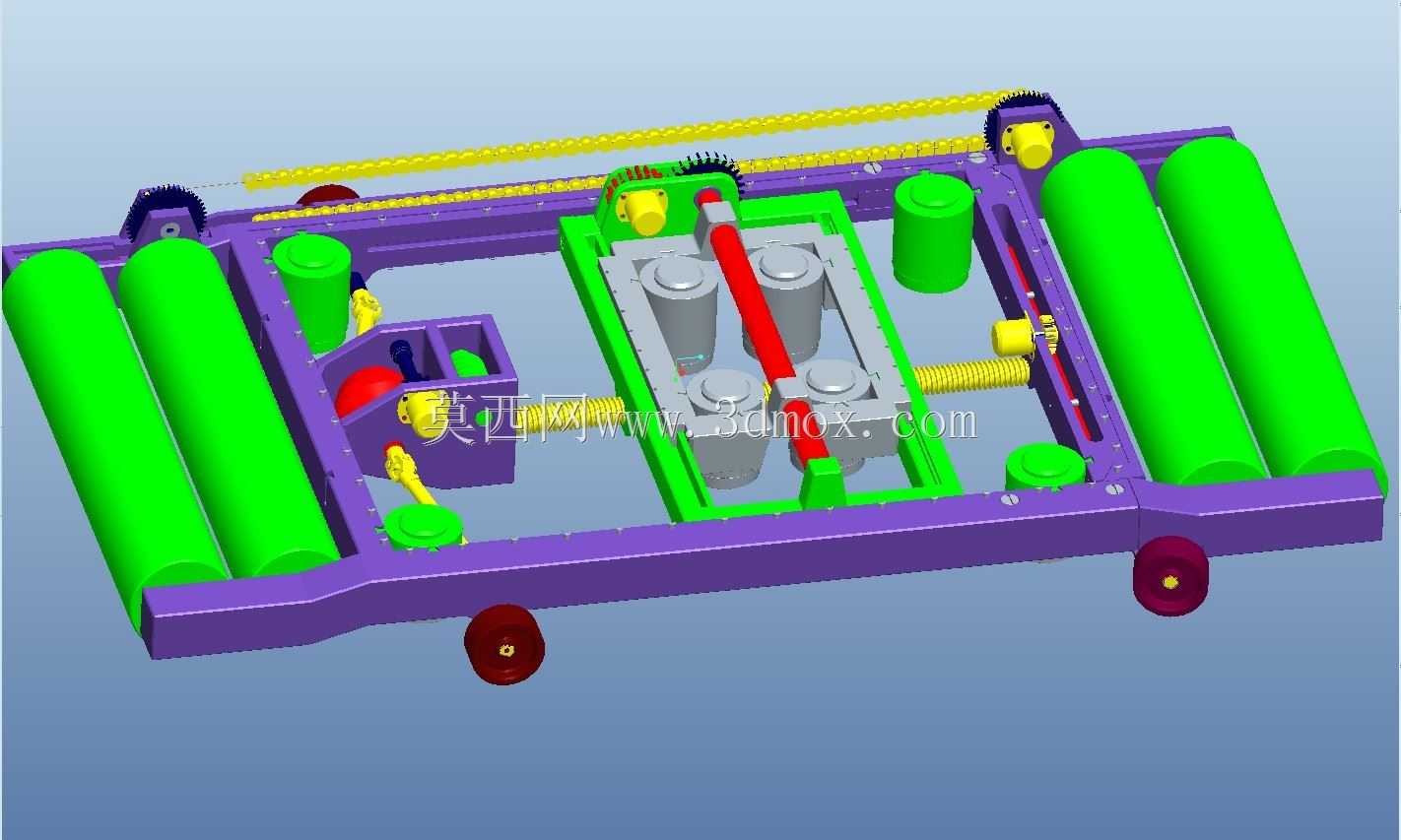

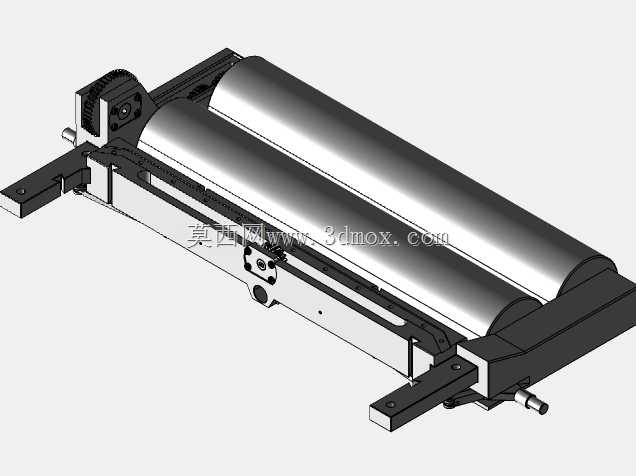

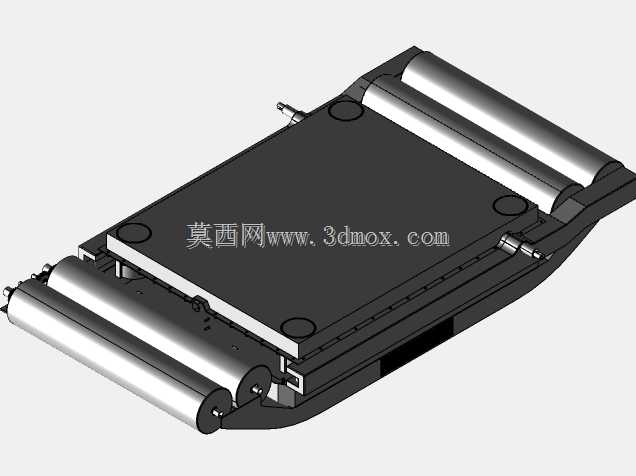

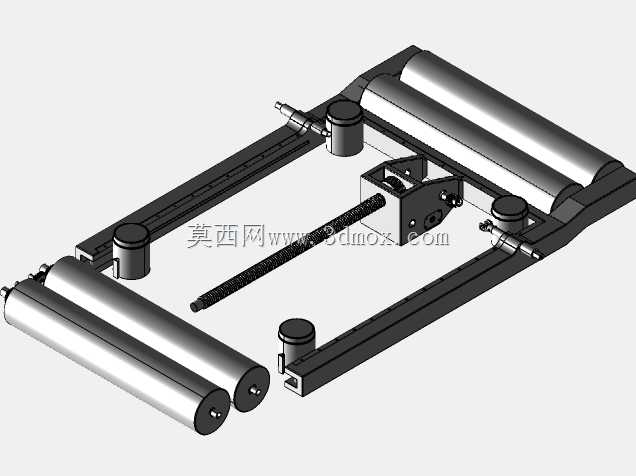

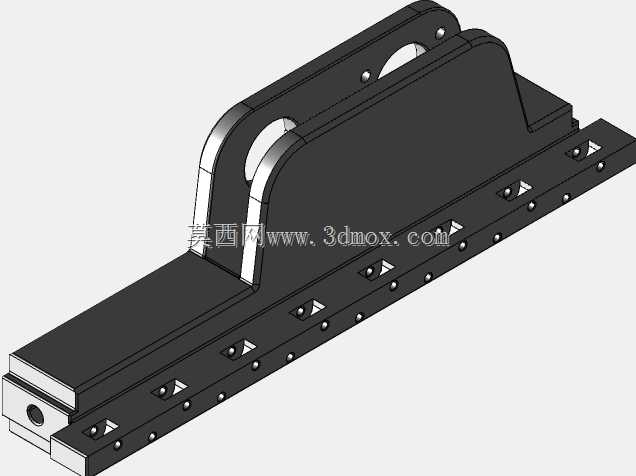

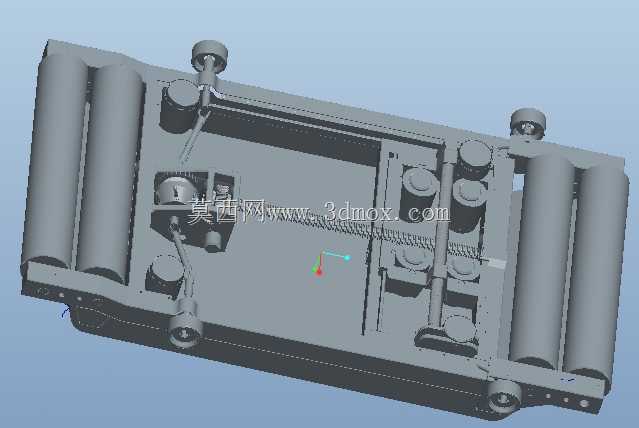

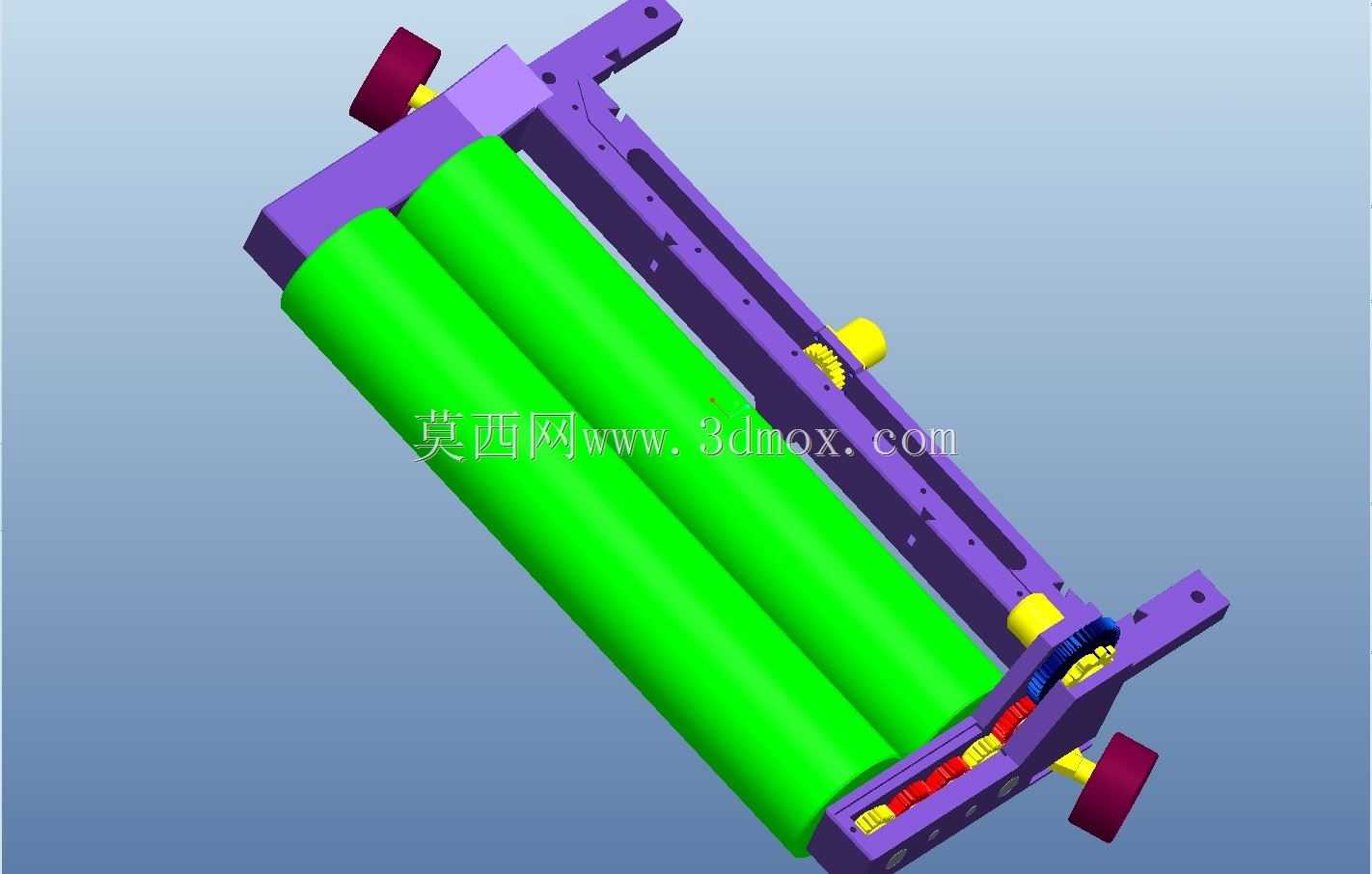

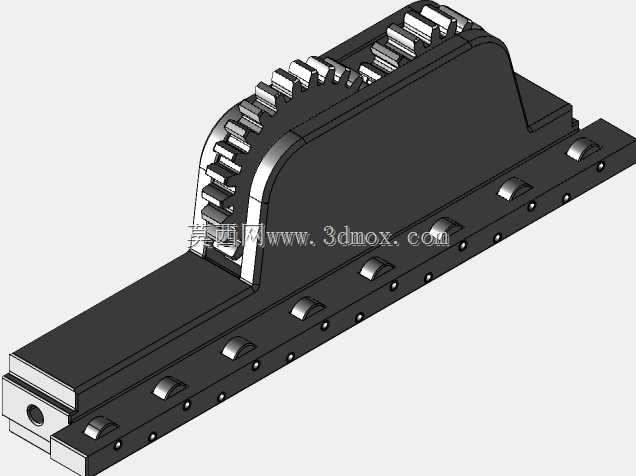

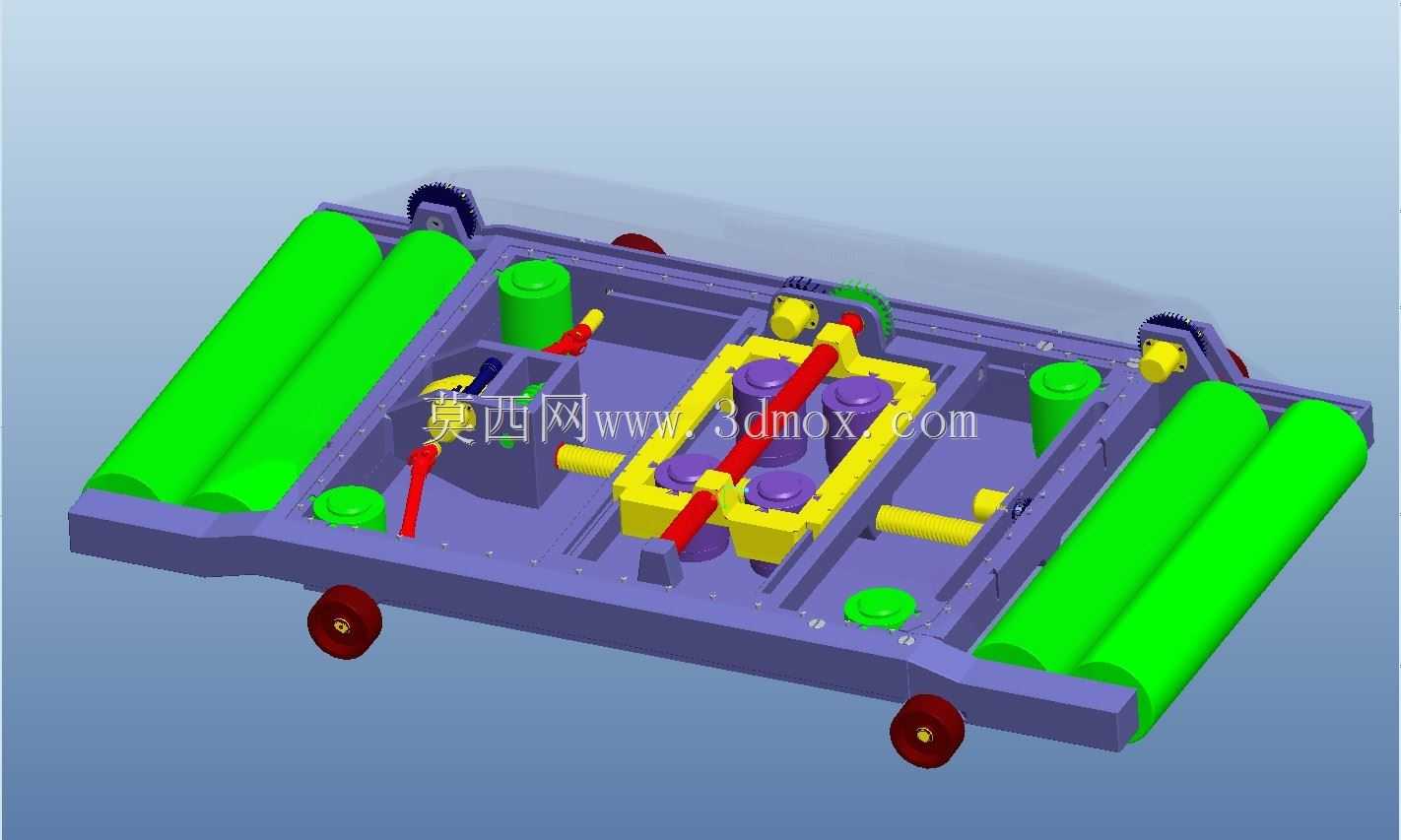

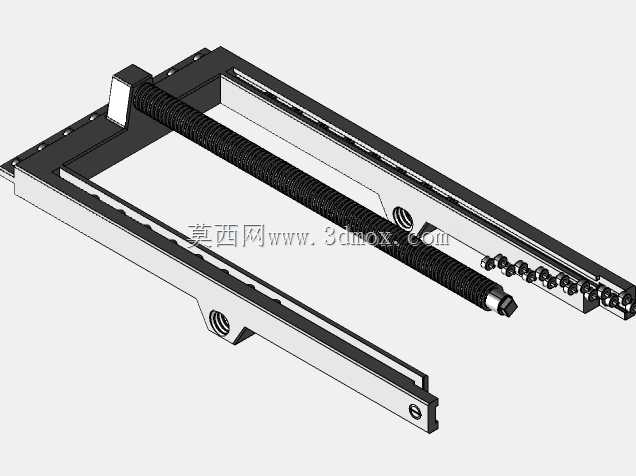

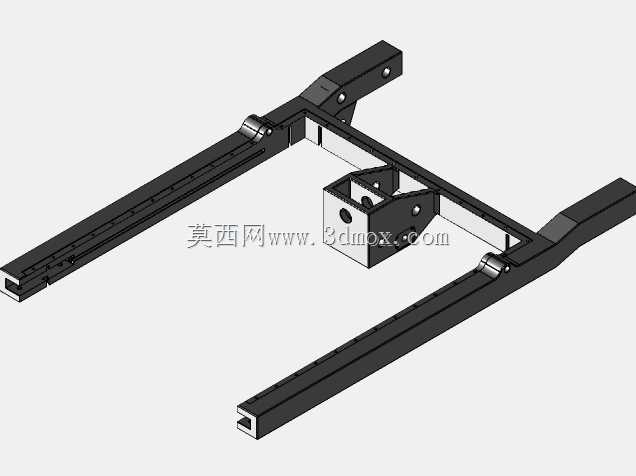

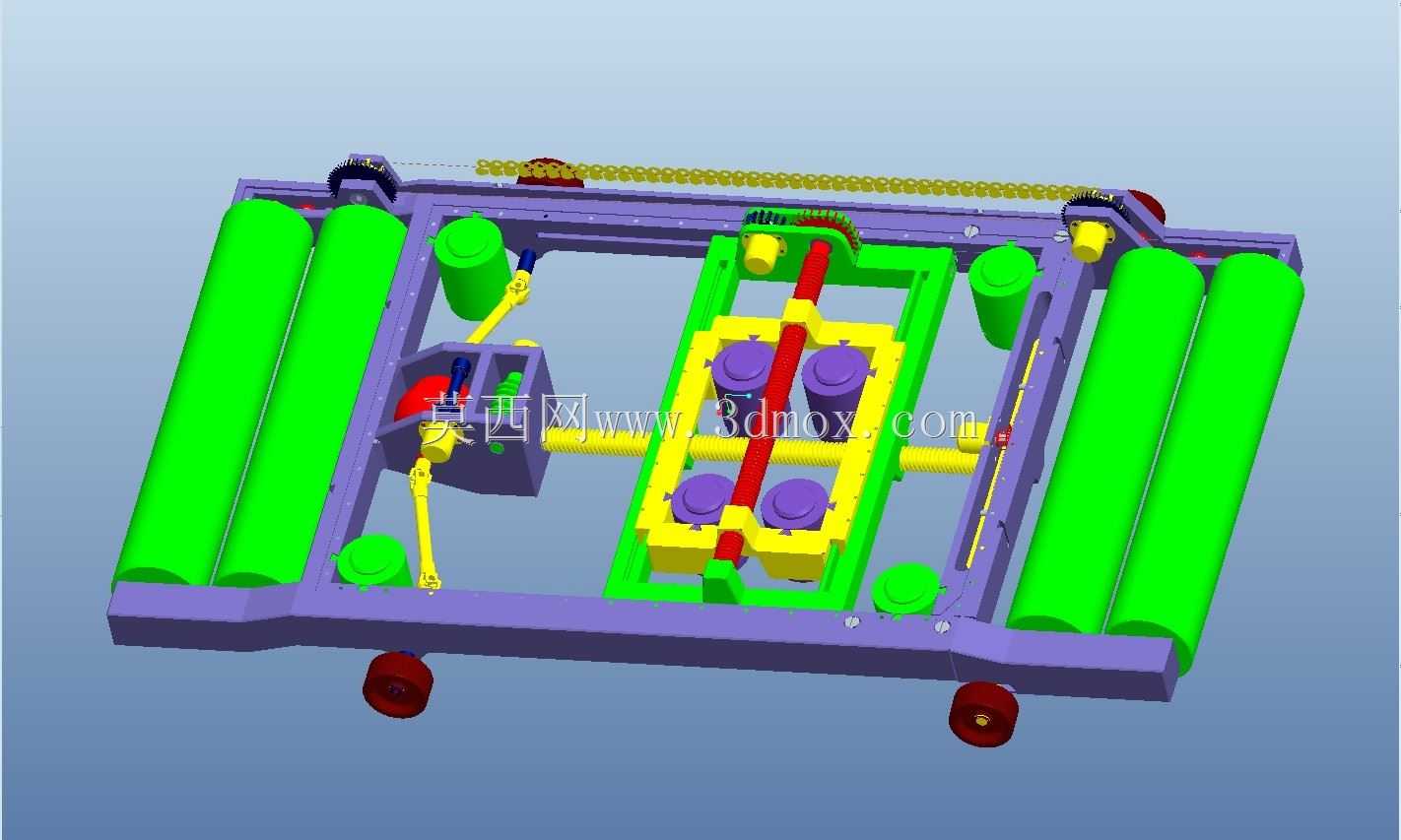

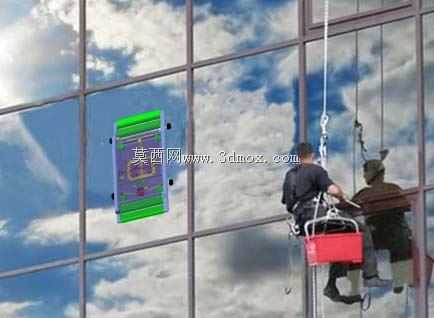

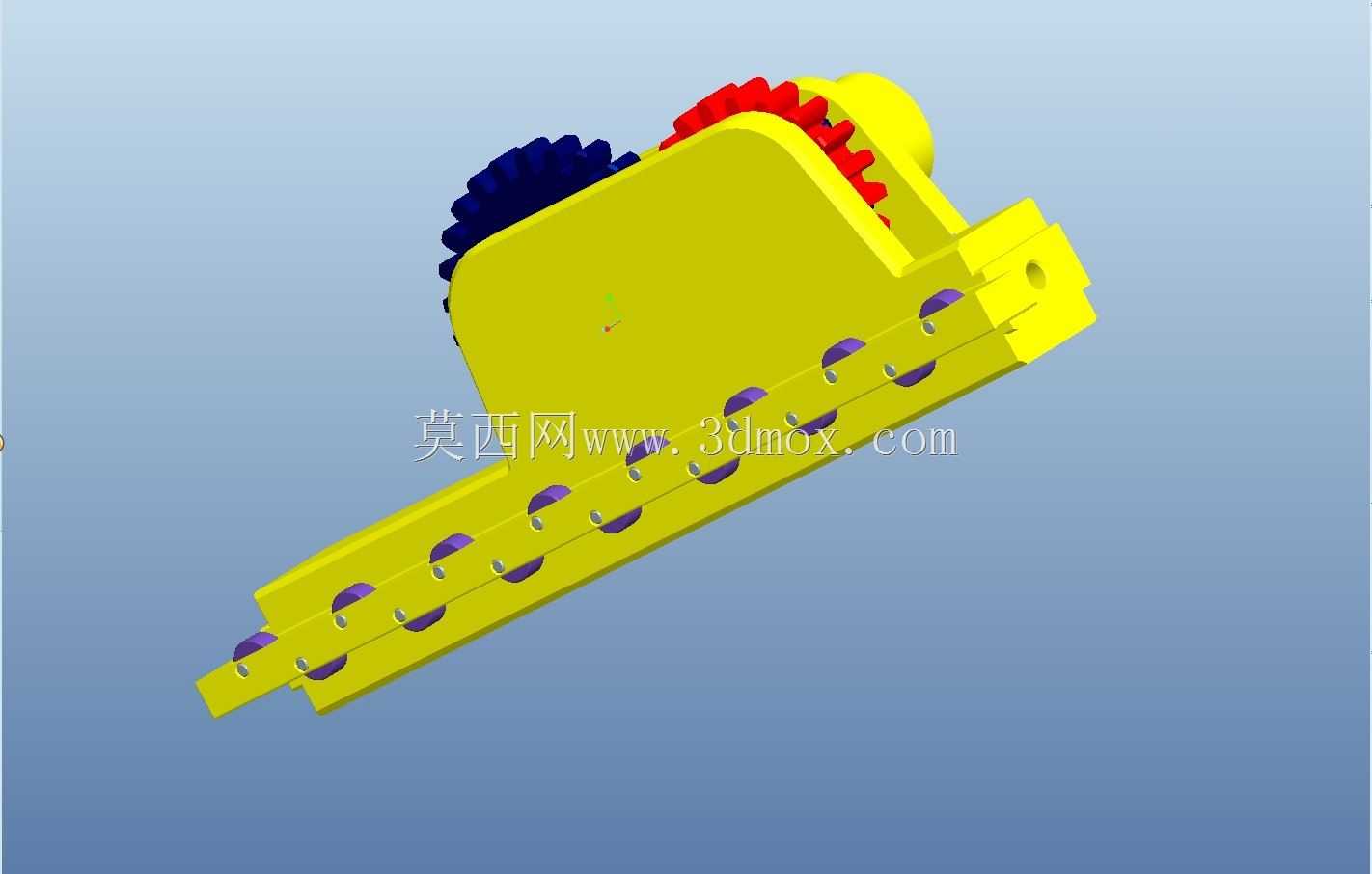

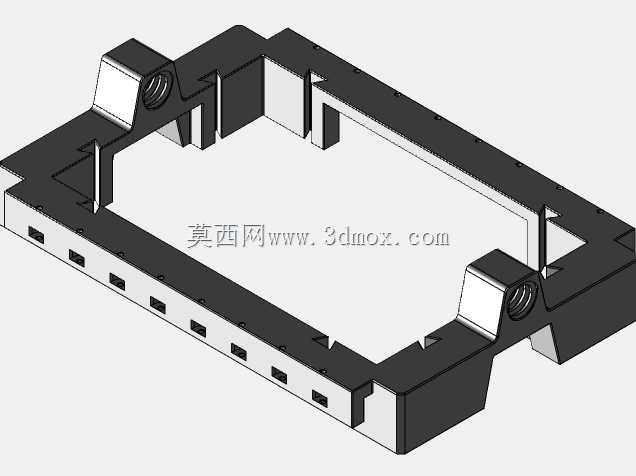

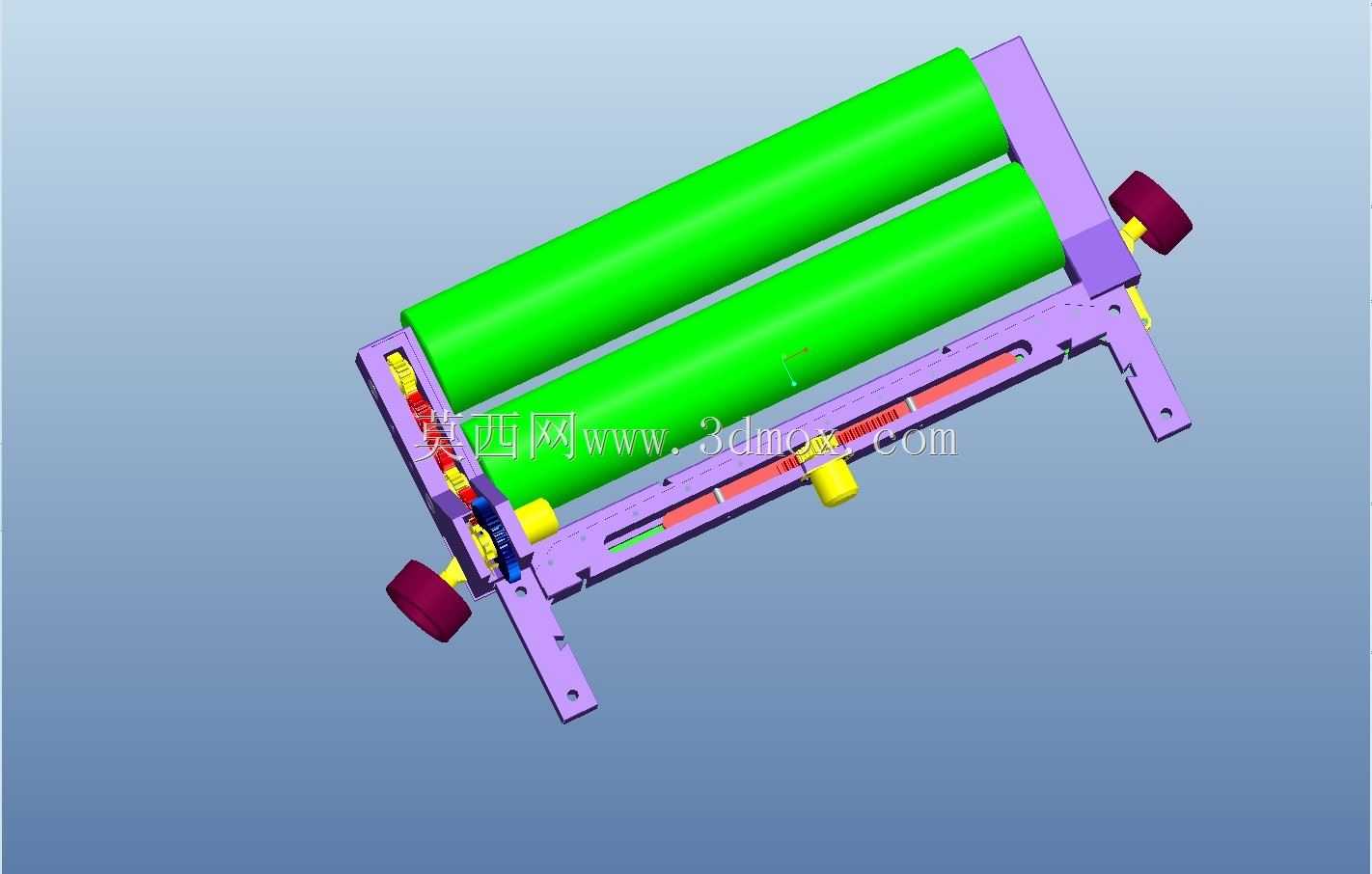

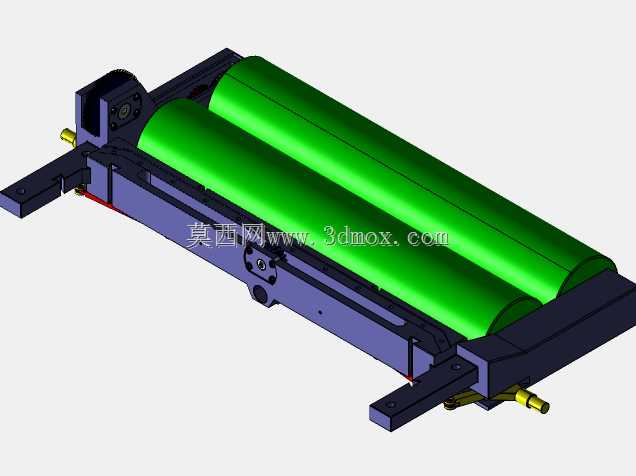

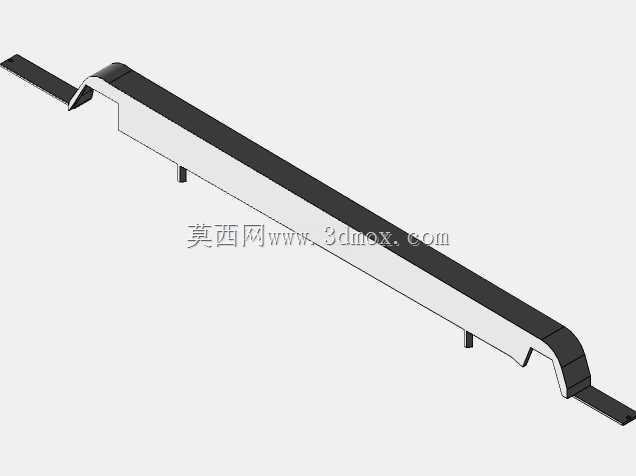

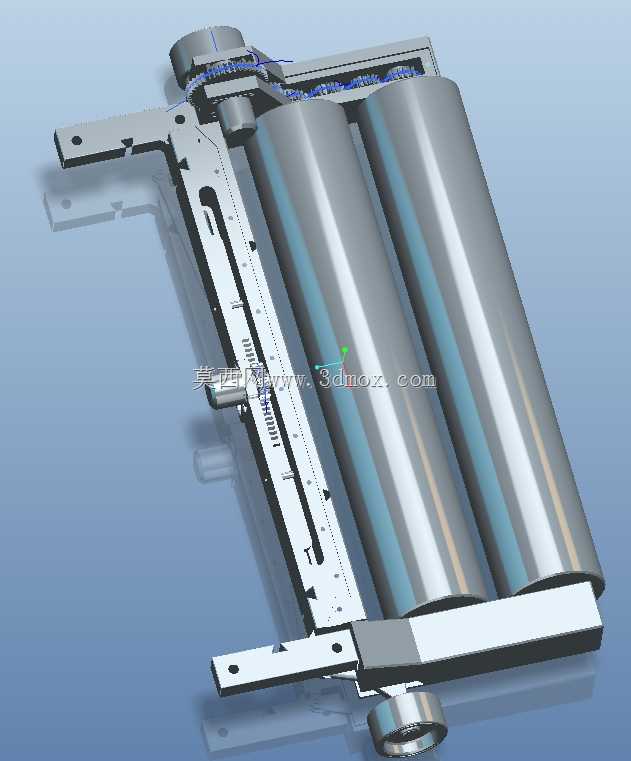

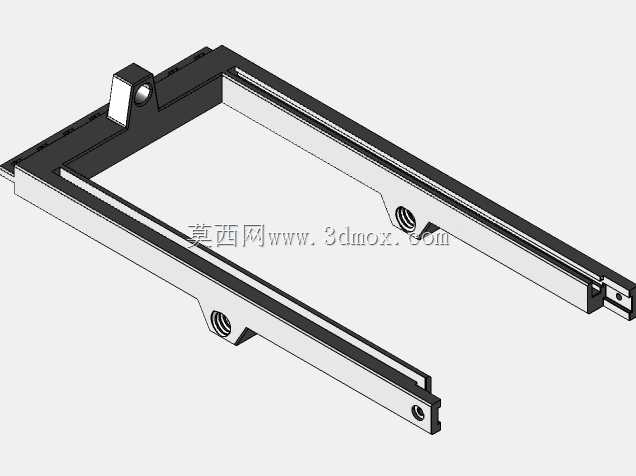

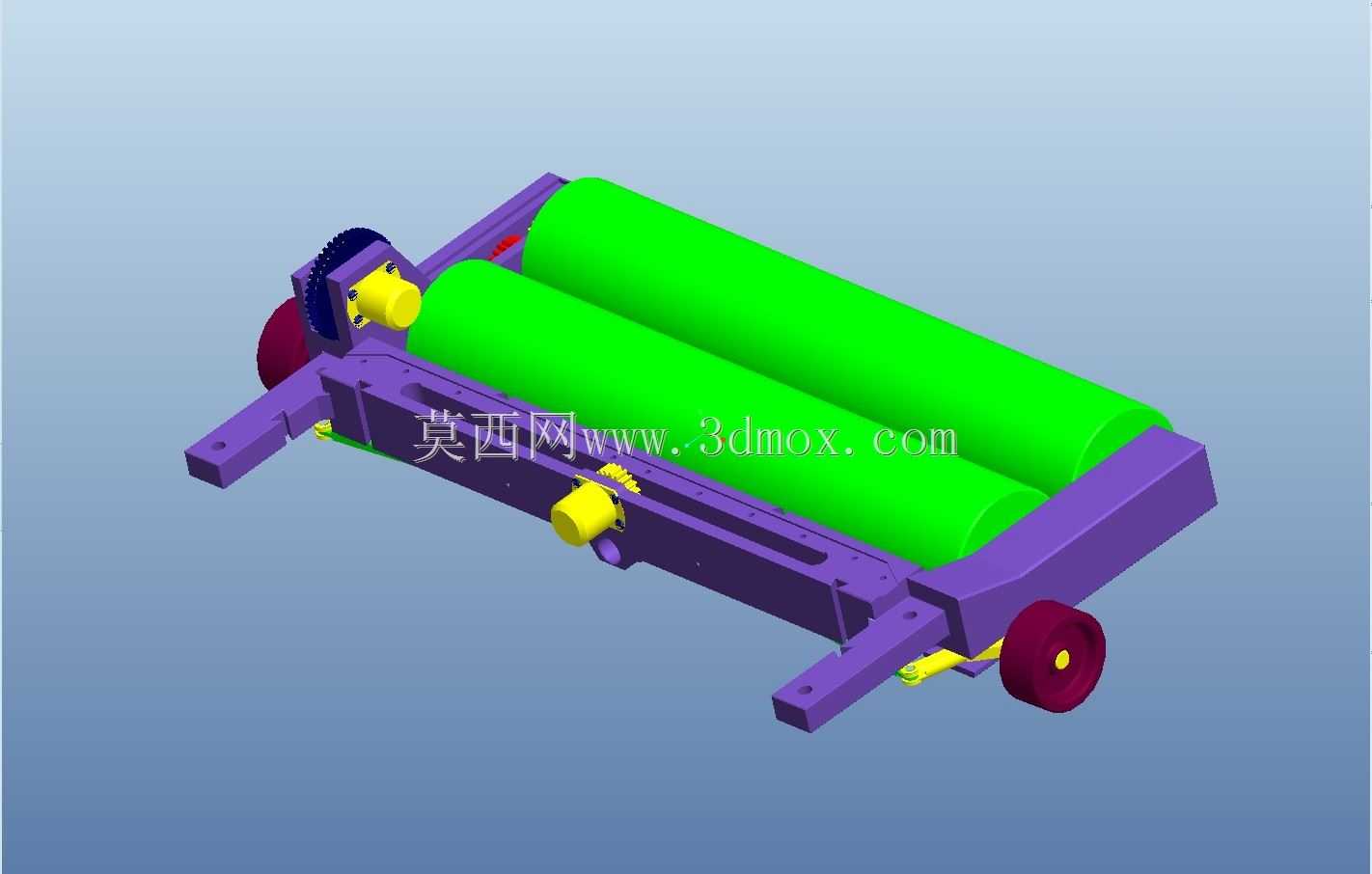

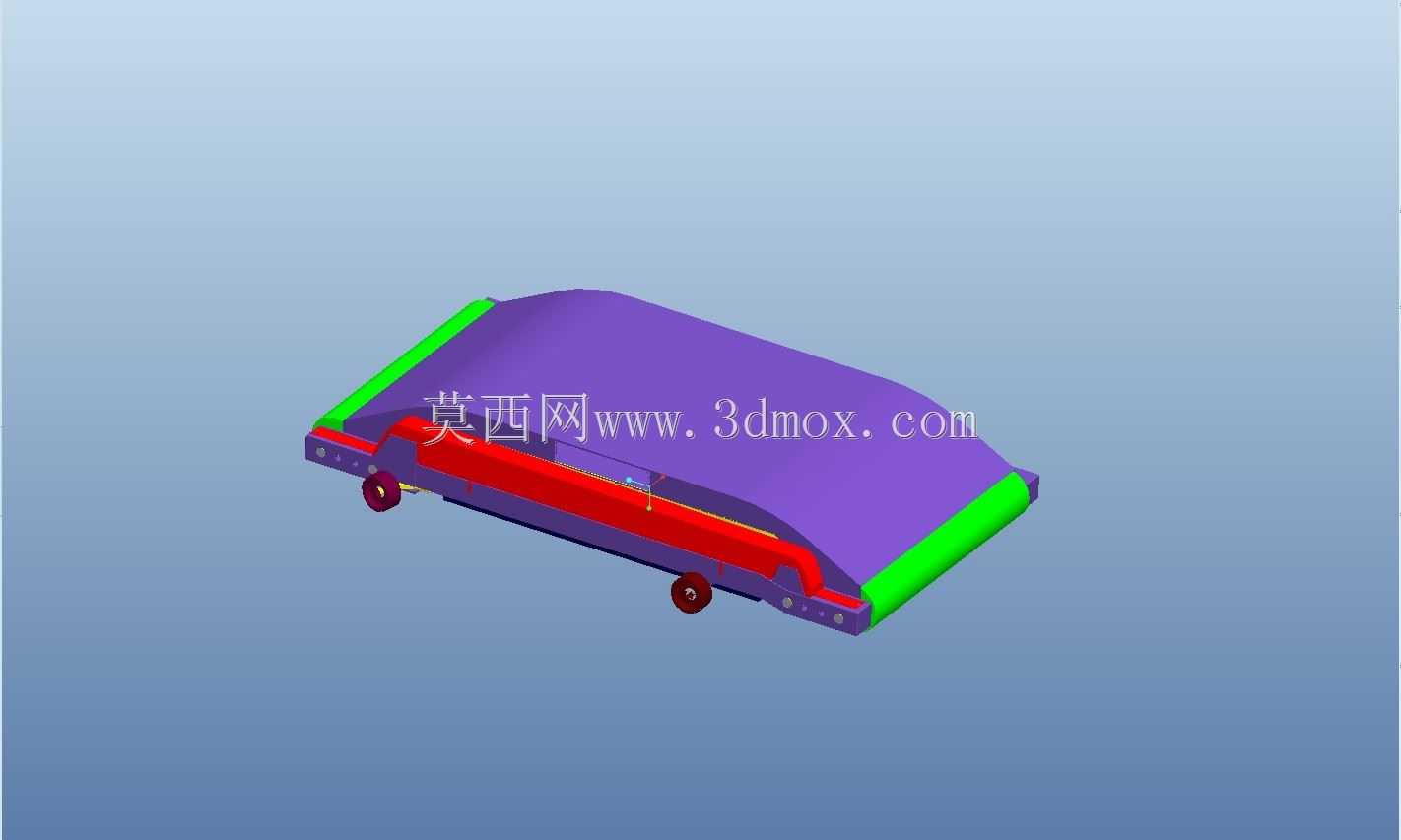

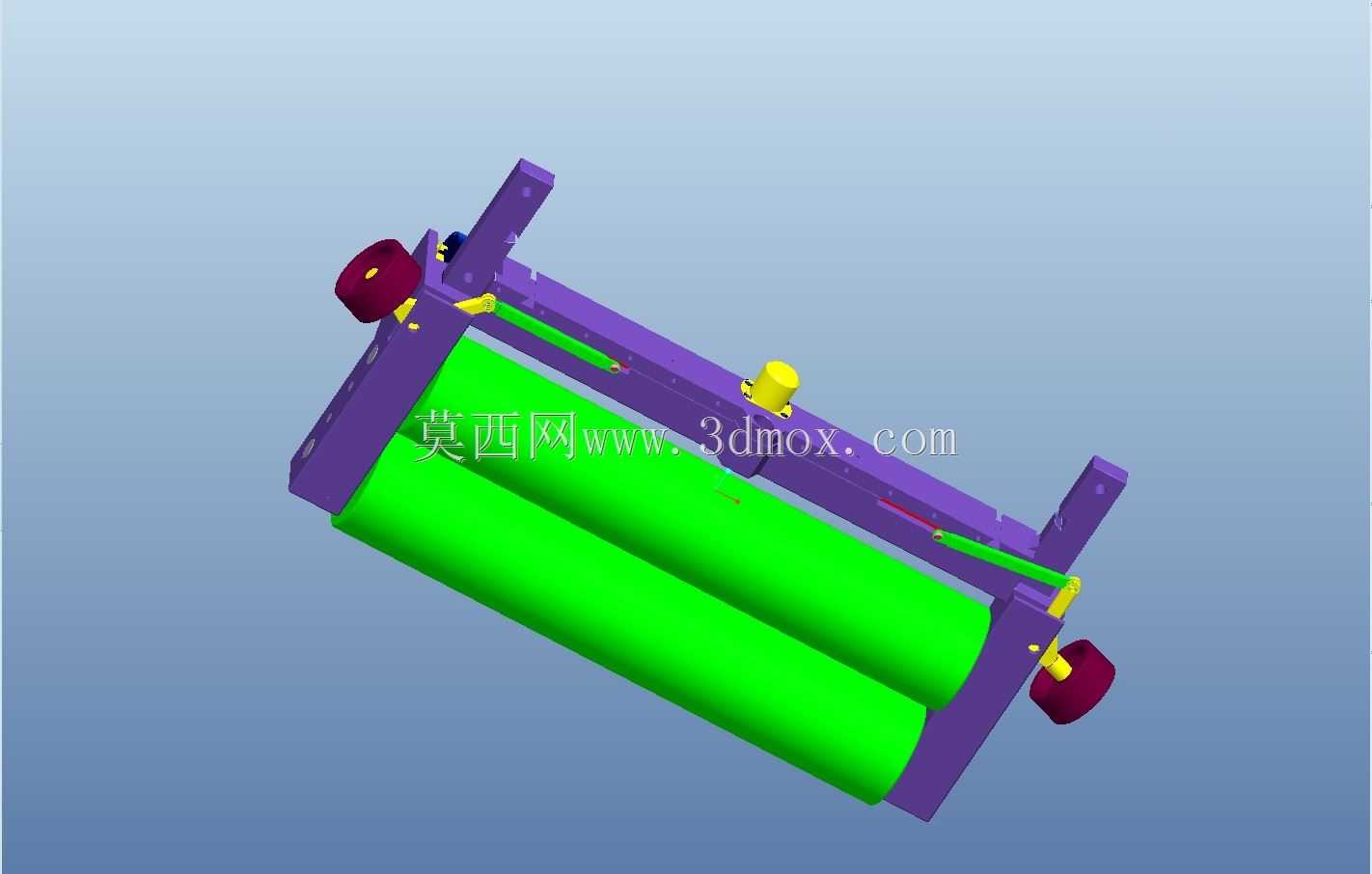

　　这款壁挂式自动玻璃清洁设备，主要面向垂直玻璃立面的日常清洁作业场景，适配建筑外墙玻璃、室内高隔断玻璃、商业场所大面积玻璃幕墙等多种作业面，替代传统人工高空擦拭的作业模式，降低高空作业风险的同时提升清洁作业的一致性。从结构布局来看，设备采用双平行辊刷作为核心清洁执行部件，两根金属辊体表面可包裹清洁绒布或刮水胶条，作业时辊体同步转动，配合设备沿玻璃面的横向移动，完成湿擦、刮水的连续清洁工序，辊体的平行度公差控制在0.1mm以内，保证清洁过程中辊面与玻璃的贴合压力均匀，避免出现局部漏擦或者压力过大刮伤玻璃面层的问题。设备的安装依托壁挂式导轨结构，侧边的长条形安装支架上预制了多组定位安装孔，可适配不同厚度的玻璃边框或者墙面预埋安装点位，

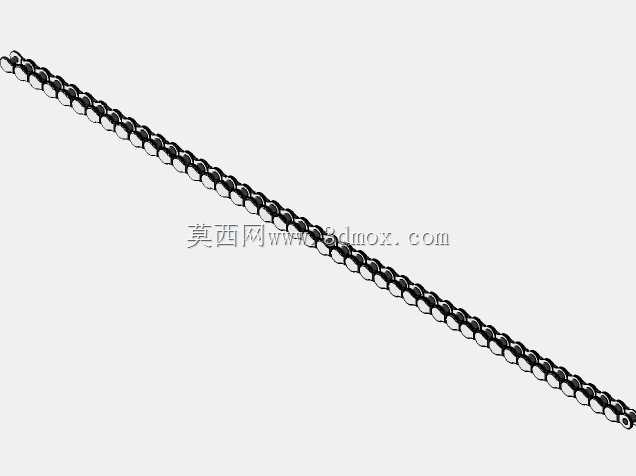

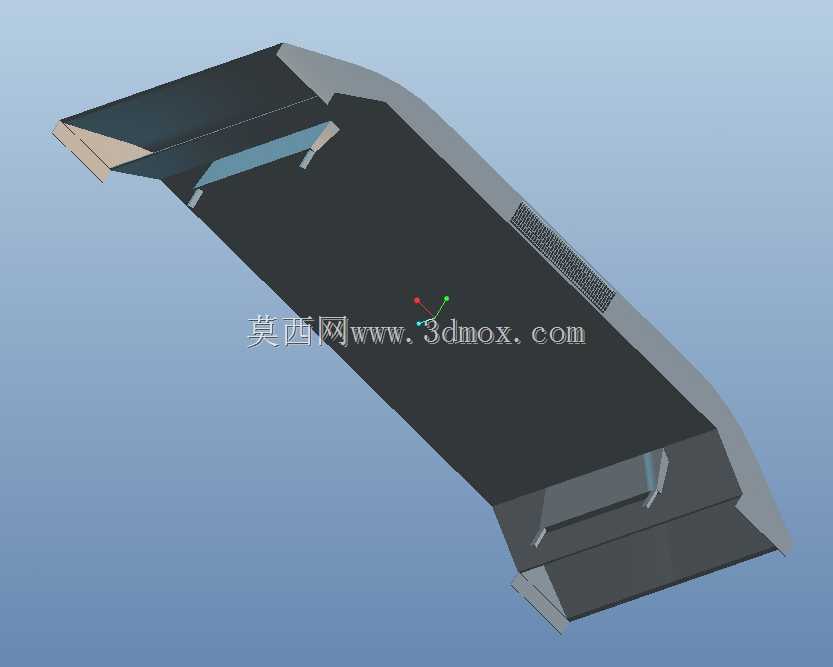

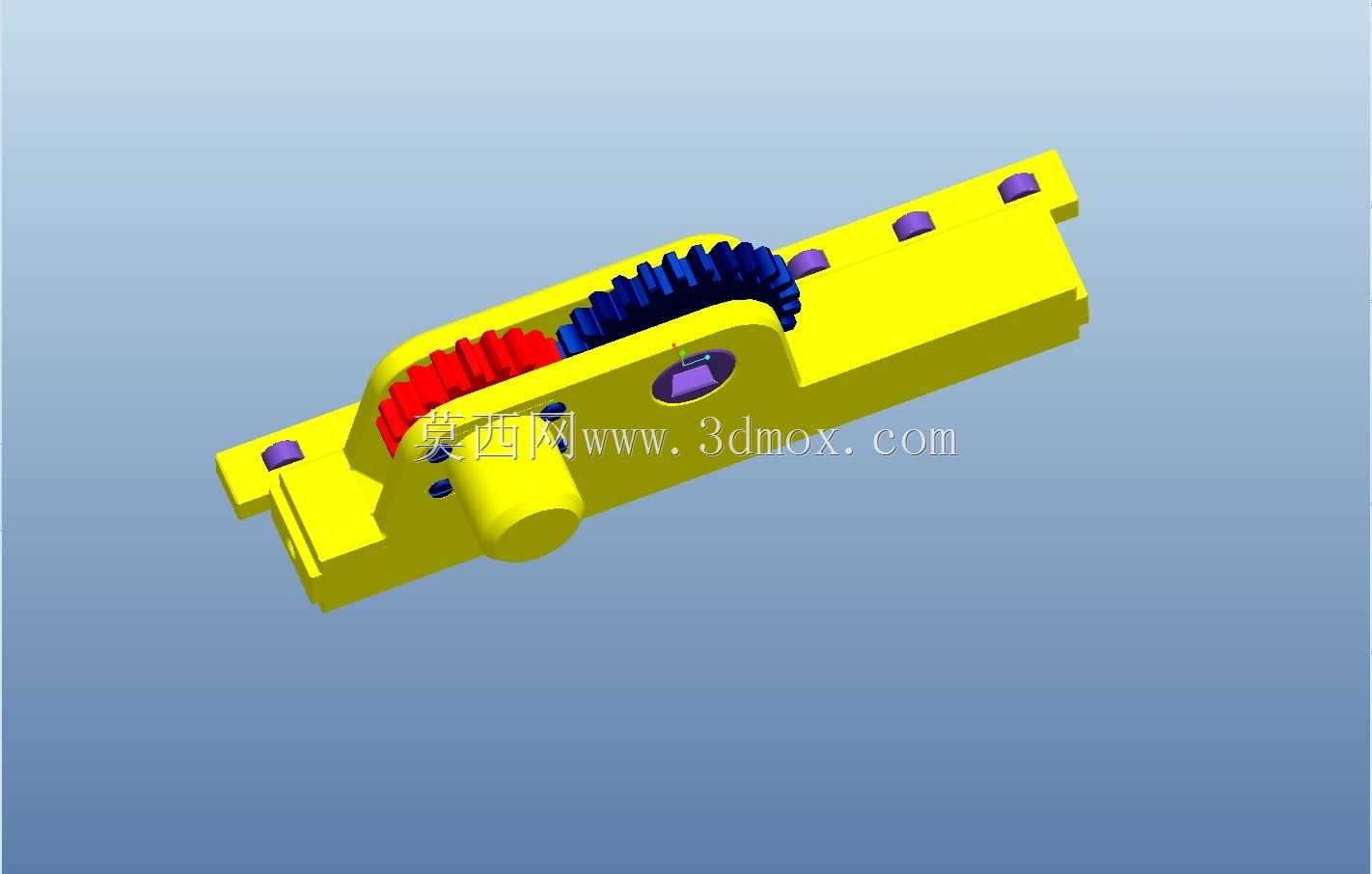

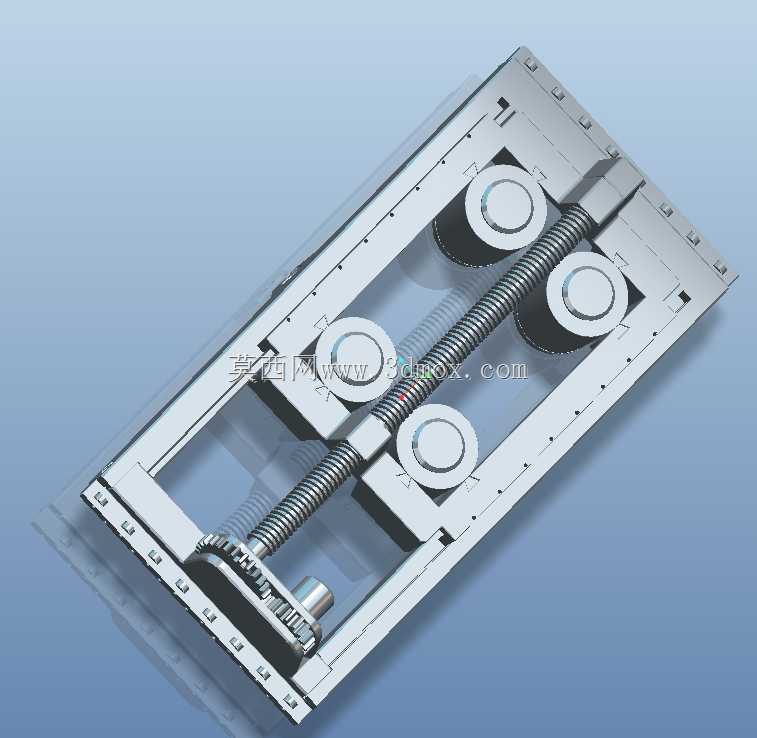

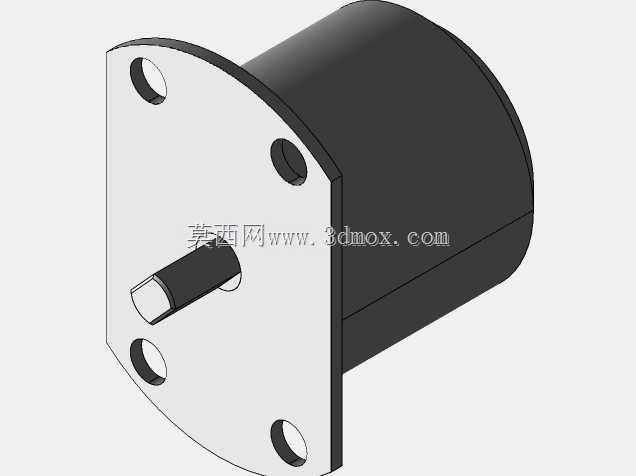

　　安装支架的长度方向预留了20mm的调节余量，可抵消安装基面的平面度误差，保证设备运行时的行走轨迹与玻璃面保持平行。设备的行走驱动组件集成在支架上端的腔体内，采用同步带传动结构带动清洁主机沿导轨往复移动，移动速度可根据玻璃面的脏污程度在0.1m/s到0.3m/s区间调整，针对重油污或者积灰较厚的区域可自动降速，保证清洁效果。从设计思路上，这款设备优先考虑了窄边安装的适配性，整体主机的厚度控制在85mm以内，可适配多数窗框间隙较小的商用玻璃隔断，不会出现安装后突出过多影响门窗开合的问题；辊刷组件采用快拆结构设计，无需额外工具即可拆下辊体更换清洁耗材，日常维护的操作门槛较低。设备的侧边设置了导向限位结构，在移动到导轨两端的行程终点时，

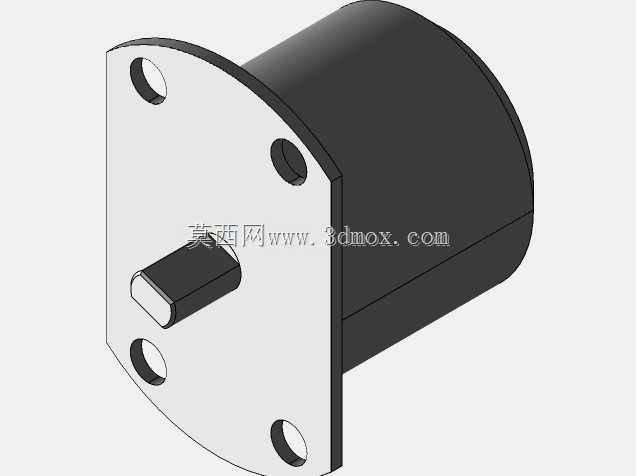

　　可通过机械触块触发限位信号，自动完成返程动作，无需额外设置外置行程开关，简化了现场布线的工作量。清洁介质的输送管路集成在安装支架的内侧槽道内，清洁液可通过辊轴内部的流道均匀渗透到辊刷表面，避免管路外露影响设备外观或者被剐蹭破损。在安装边界方面，设备单段导轨的标准适配玻璃宽度为1.2m到2.4m，可通过多段导轨拼接适配更宽的玻璃立面，拼接处的定位精度控制在0.05mm以内，保证主机过拼接缝时无卡顿；设备的作业高度适配范围为1m到3m，覆盖常规室内隔断、低层外墙玻璃的清洁需求，针对更高的作业面可通过加长辊刷支架、调整驱动电机扭矩的方式做定制化适配。结构受力方面，安装支架采用铝合金挤压成型工艺，截面做了加强筋设计，

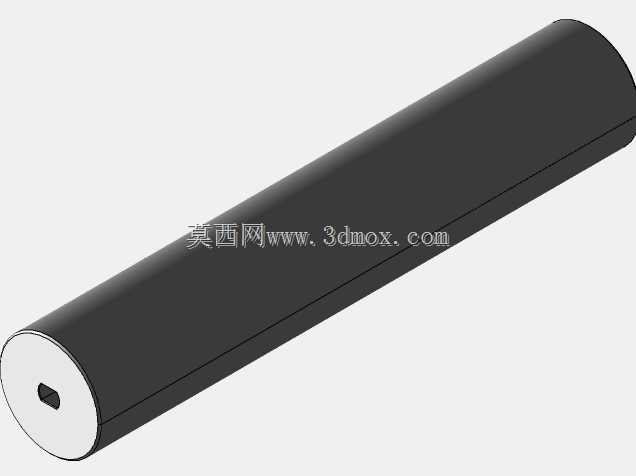

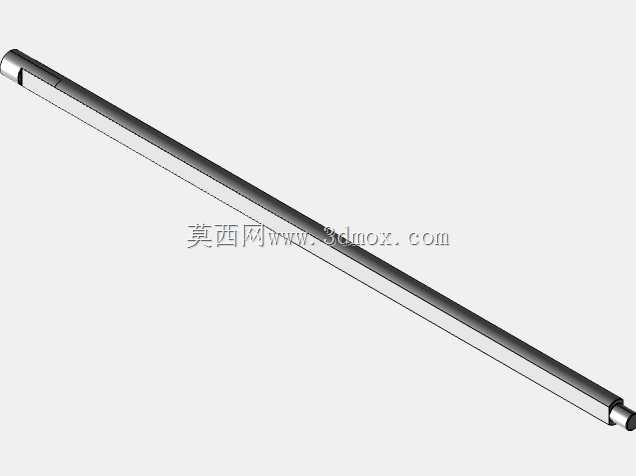

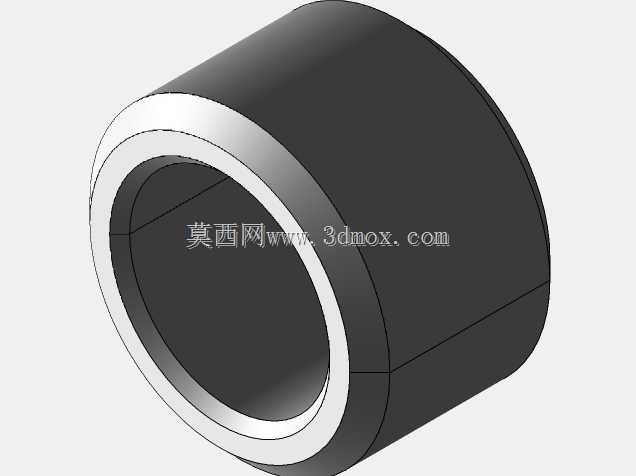

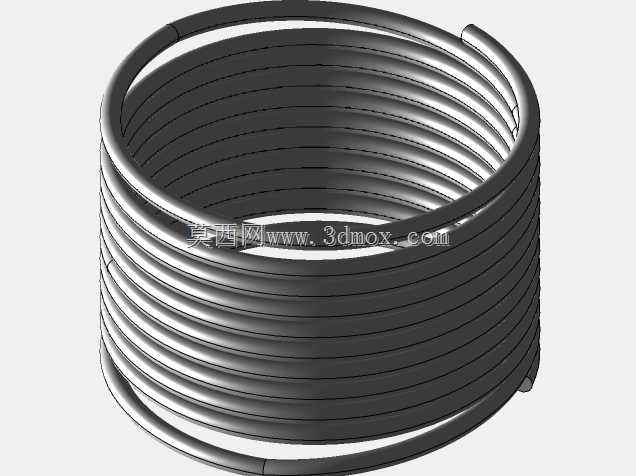

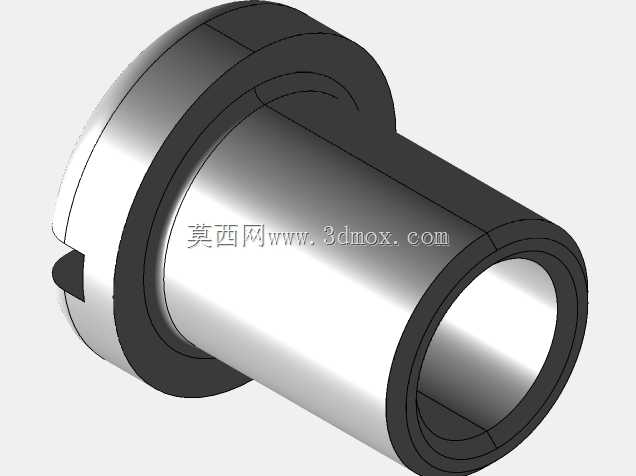

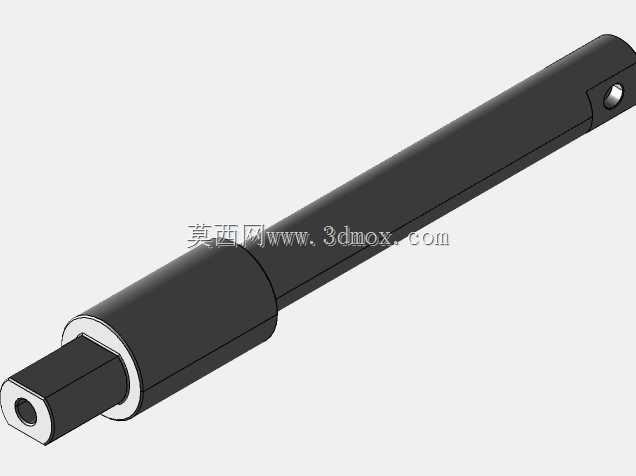

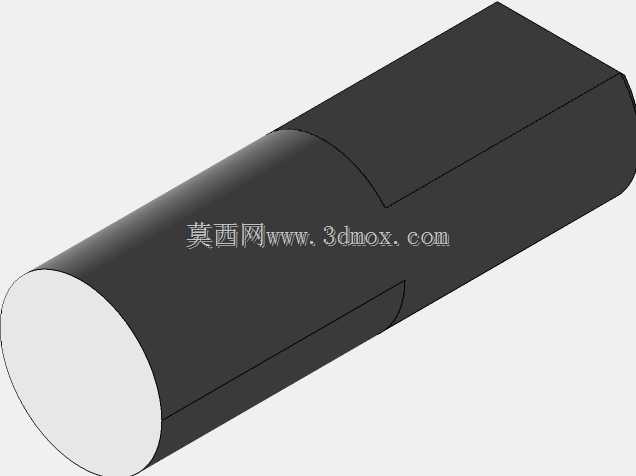

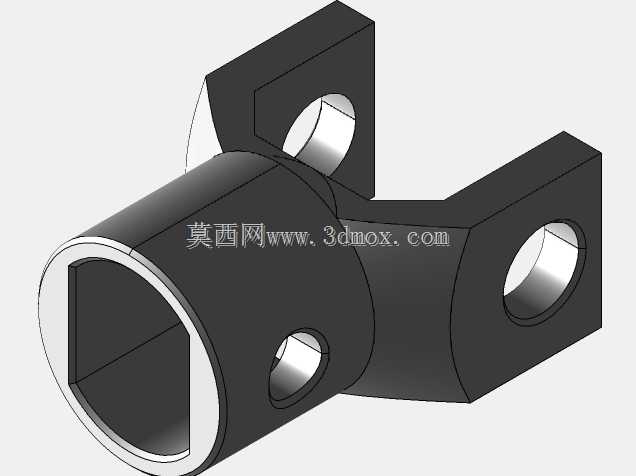

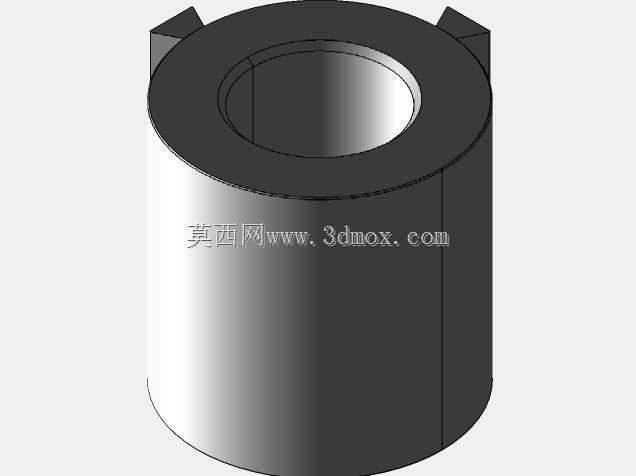

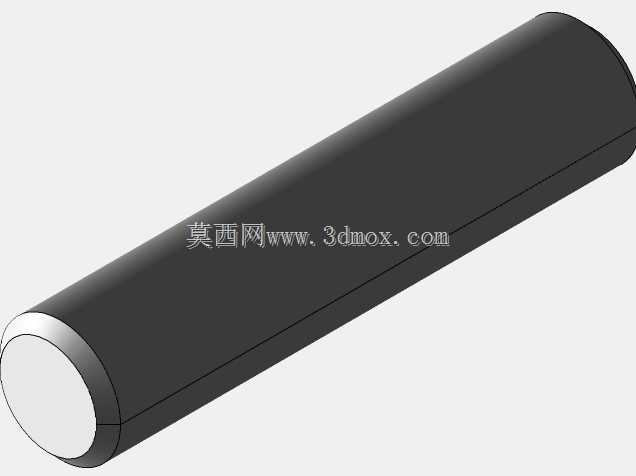

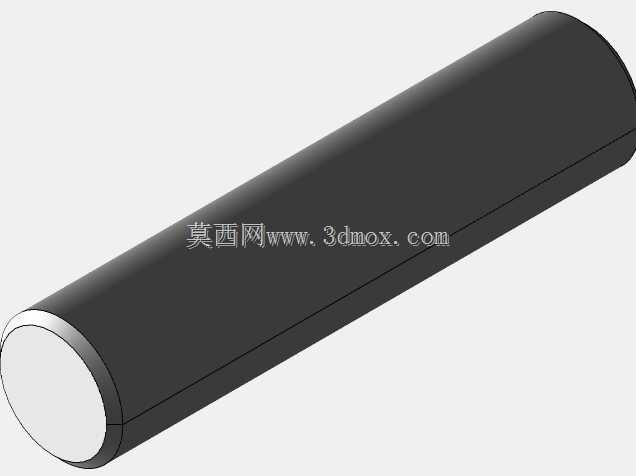

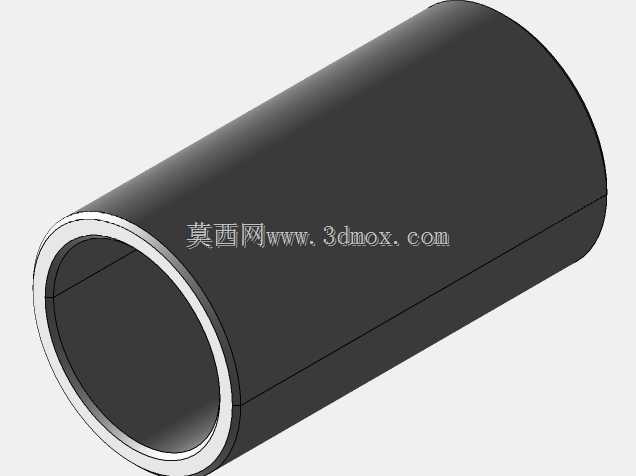

　　在承受主机12kg自重的同时，长期运行的形变量控制在0.2mm以内，不会因为长期负载出现导轨下弯导致设备运行卡滞的问题。辊体采用薄壁不锈钢管加工而成，表面做了钝化处理，长期接触清洁液也不会出现锈蚀问题，两端的轴承座采用自润滑含油轴承，无需定期加注润滑脂即可保证长期平稳转动，降低后期维护频次。设备的清洁压力通过支架上的弹性压合结构自动调节，当玻璃面存在局部凸起或者安装存在微小误差时，弹性结构可自动调整辊体的伸出量，保证辊面始终以恒定压力贴合玻璃，既不会因为压力过小导致清洁不彻底，也不会因为压力过大增大行走阻力、加快耗材磨损。
