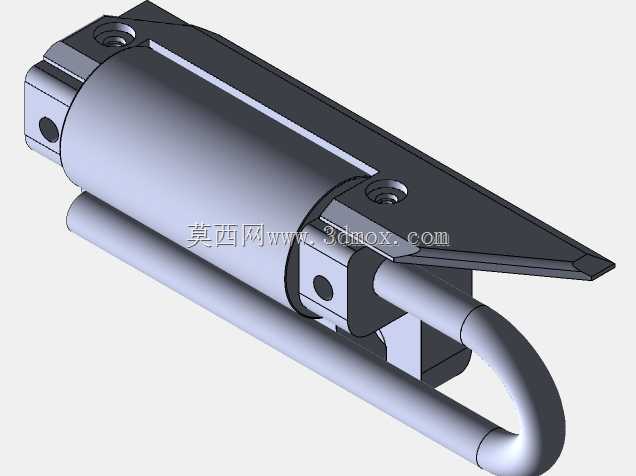

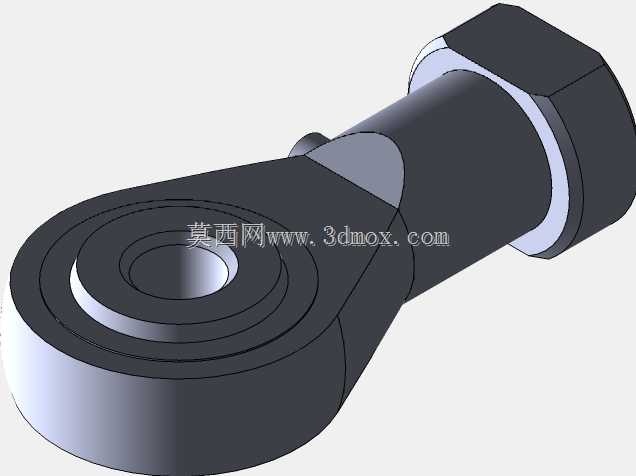

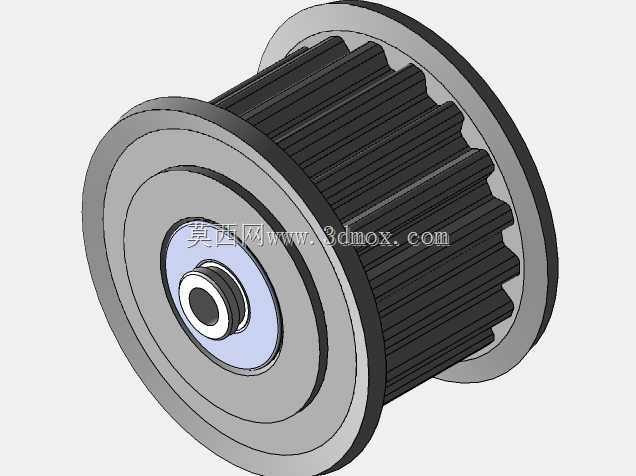

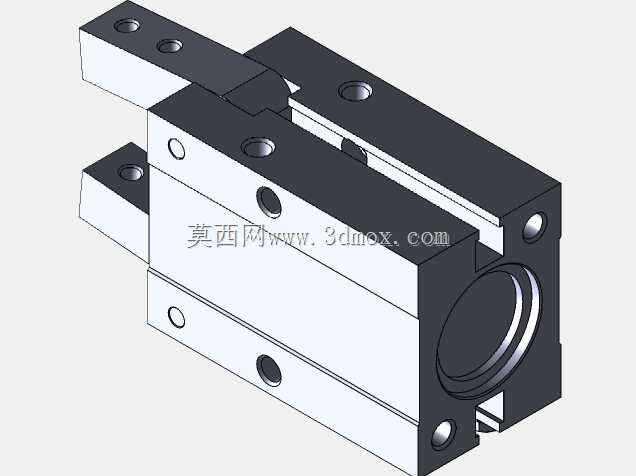

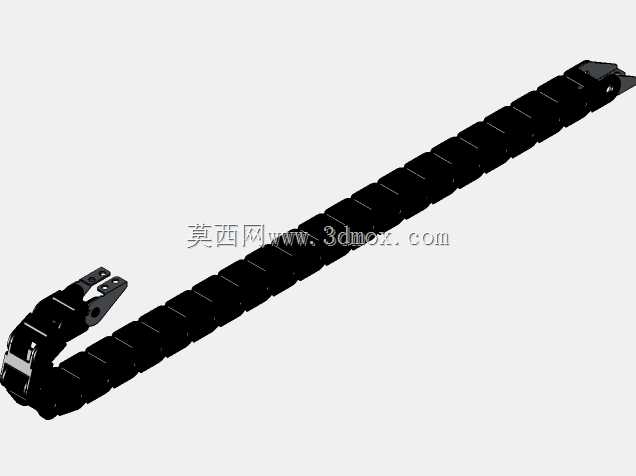

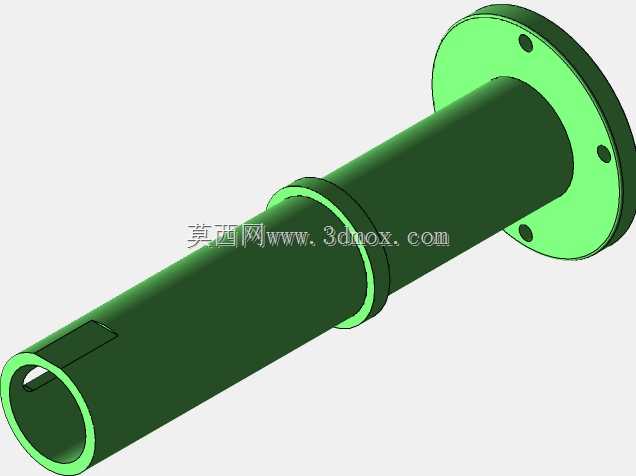

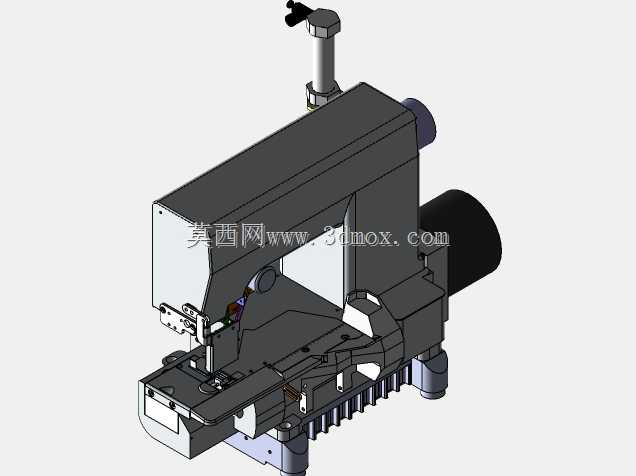

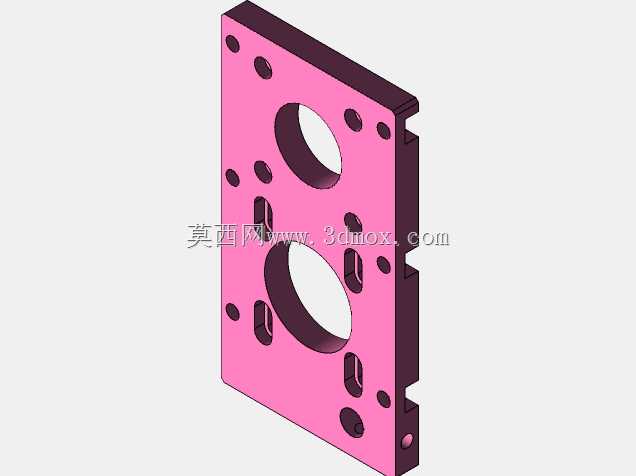

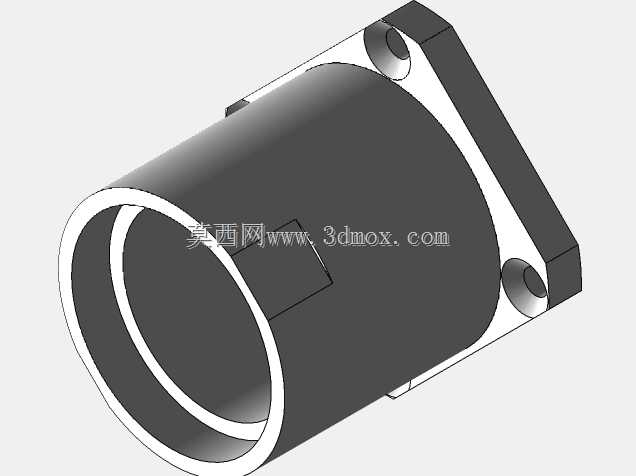

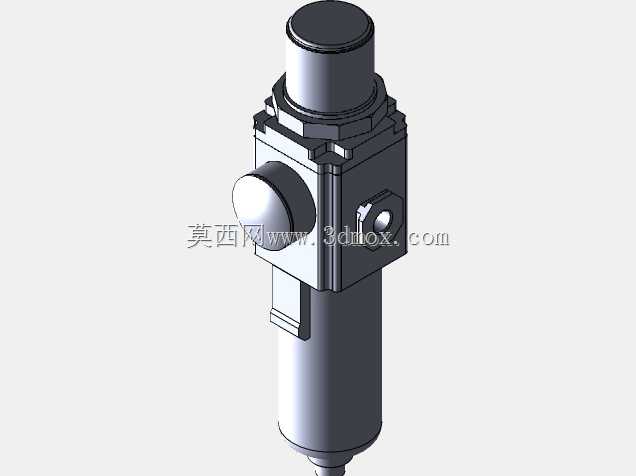

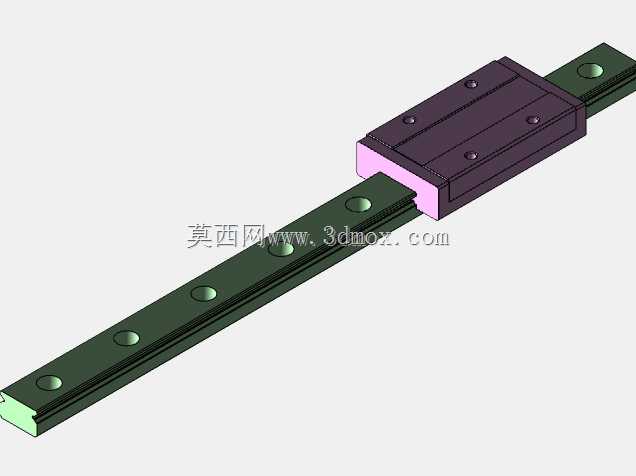

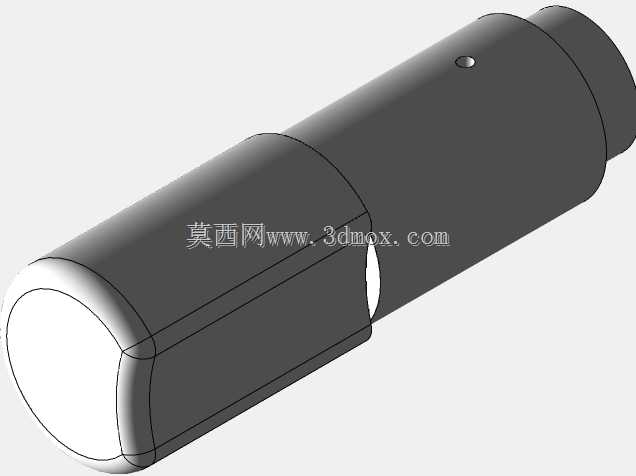

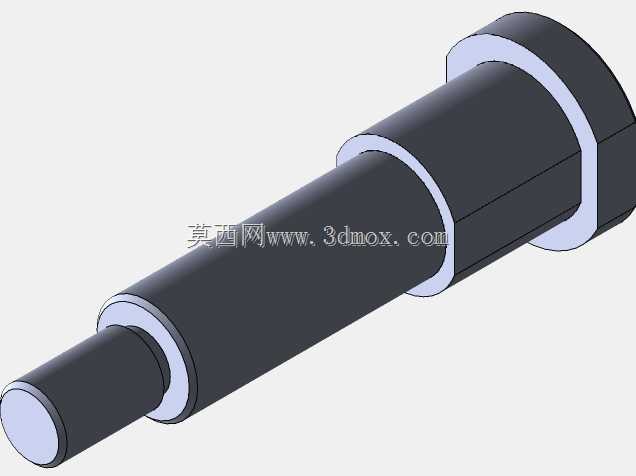

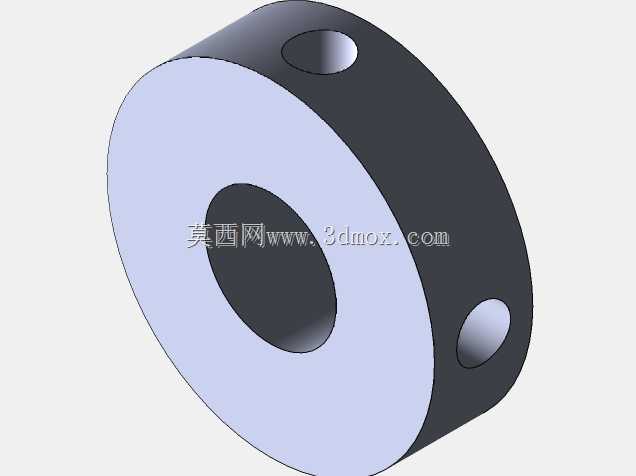

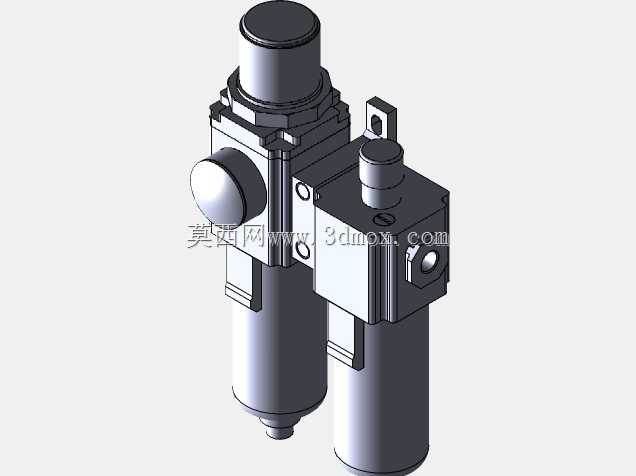

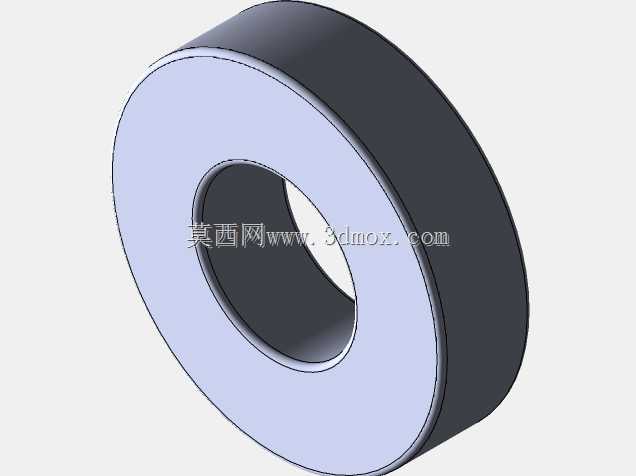

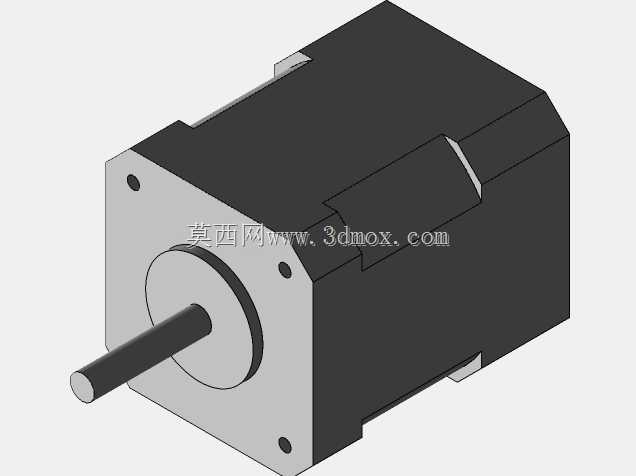

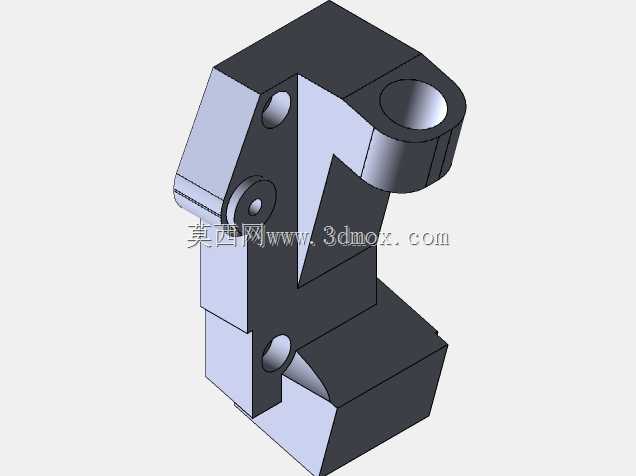

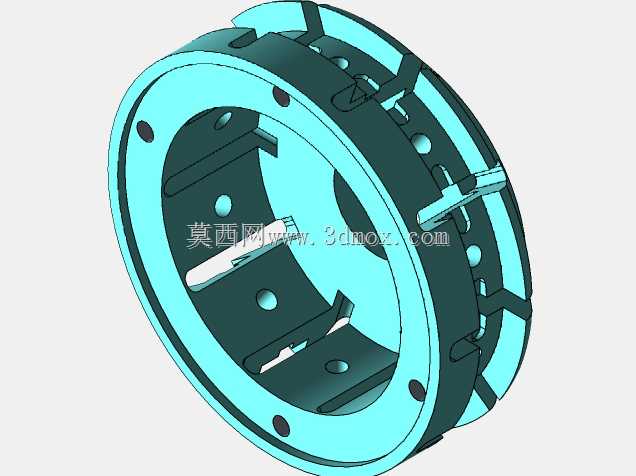

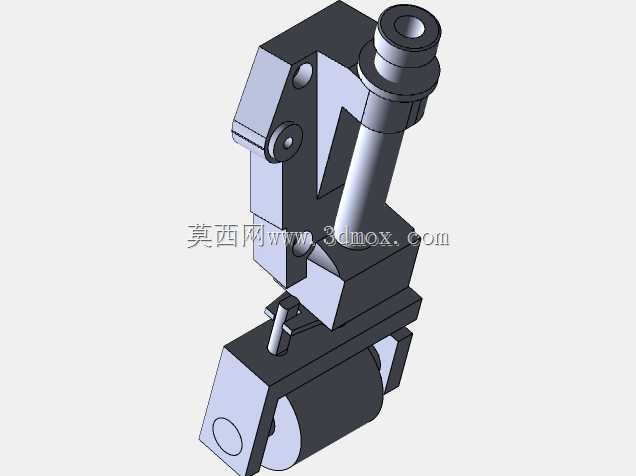

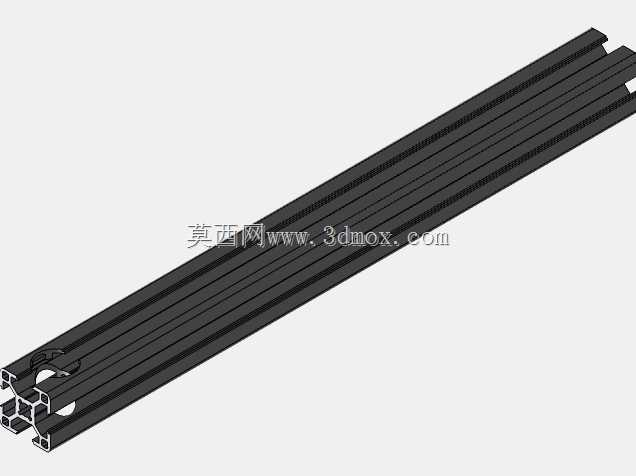

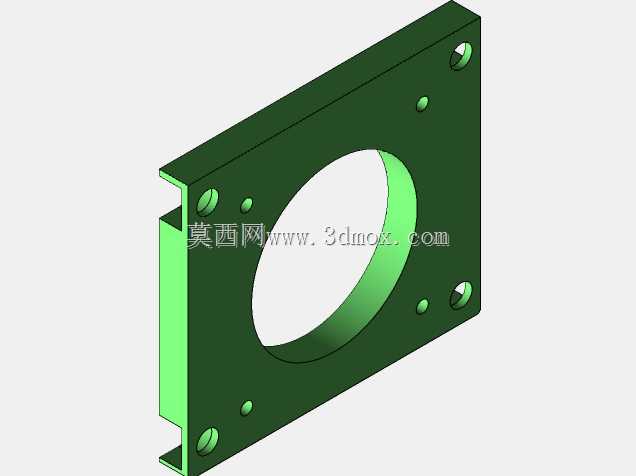

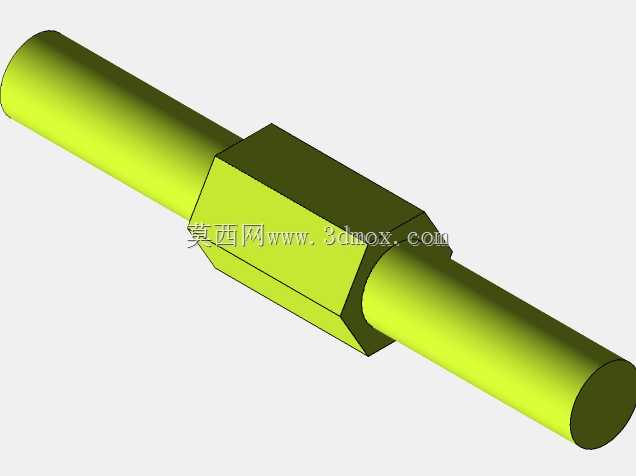

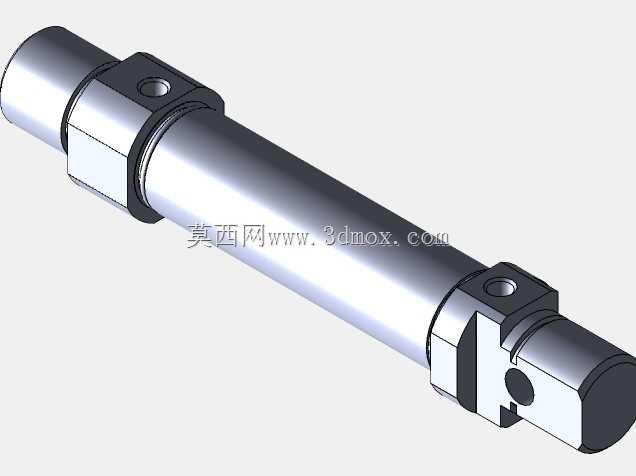

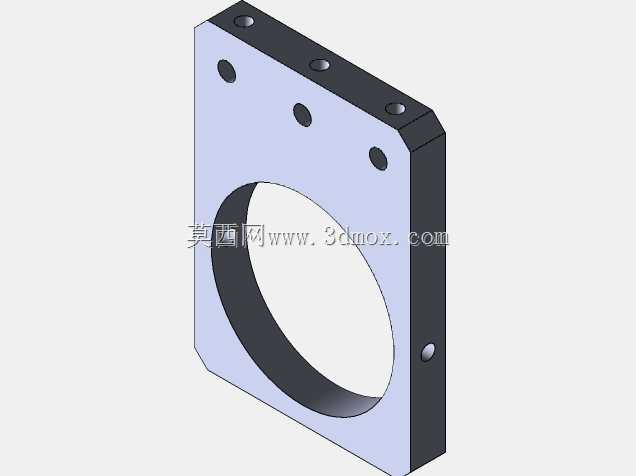

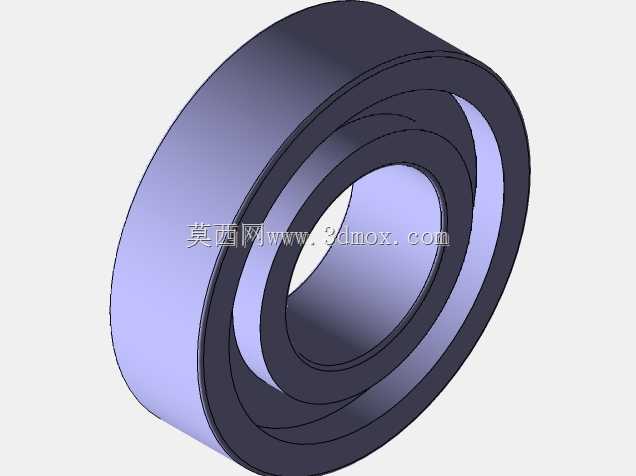

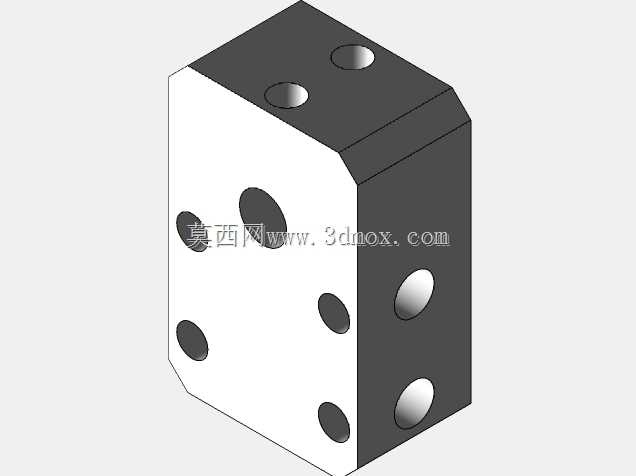

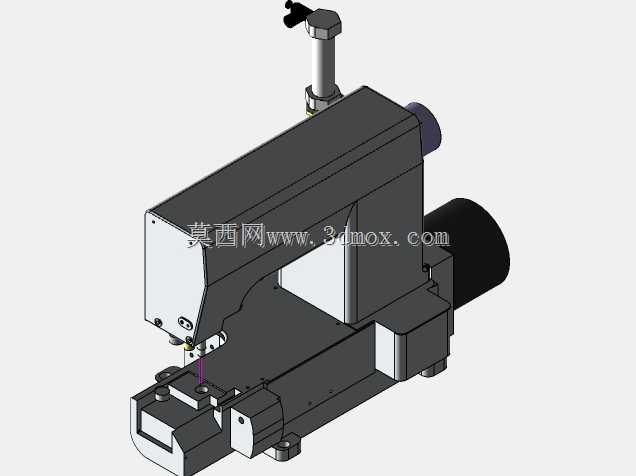

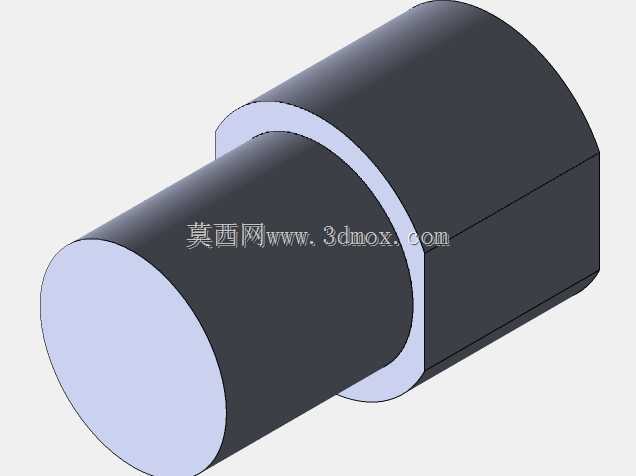

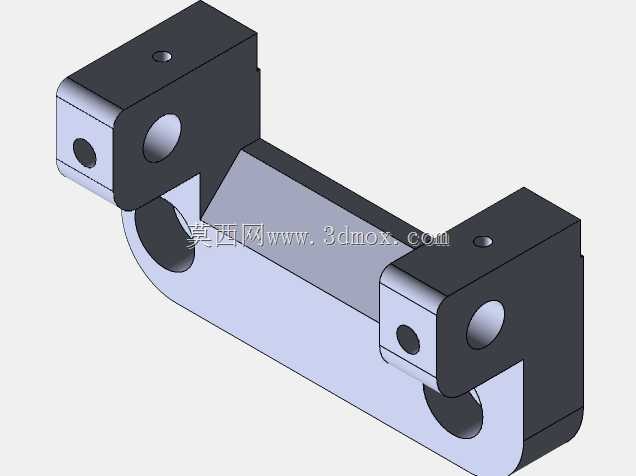

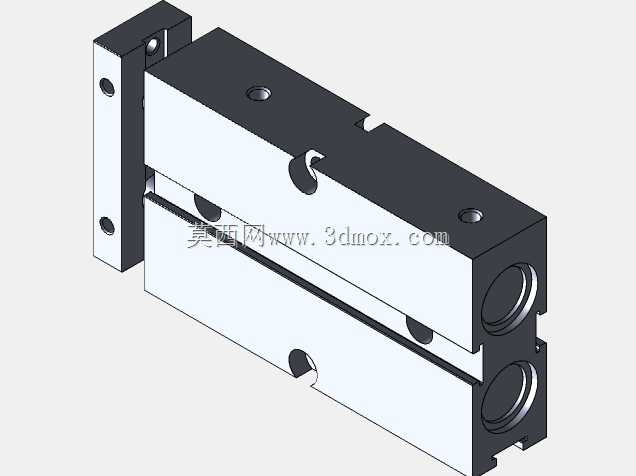

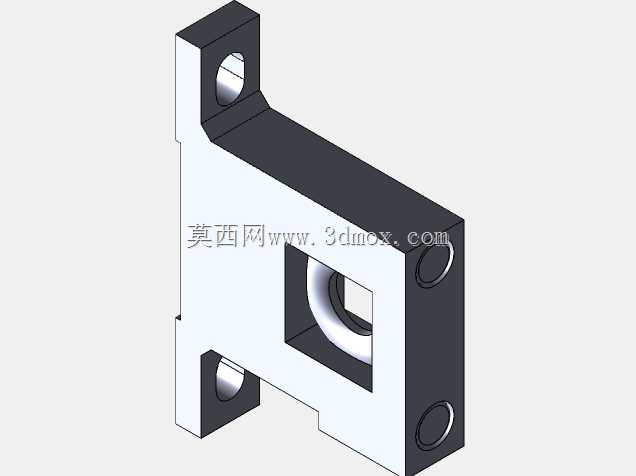

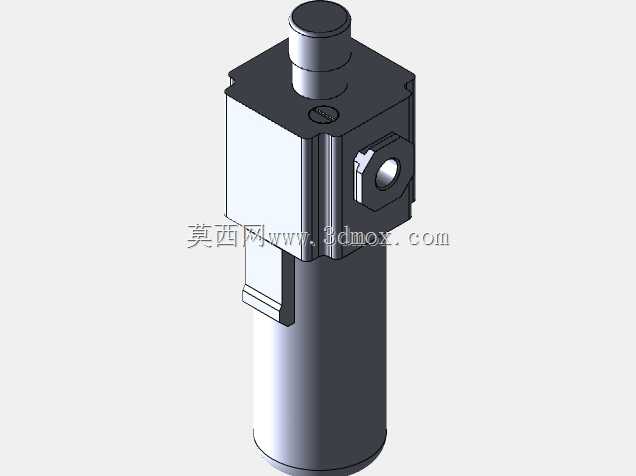

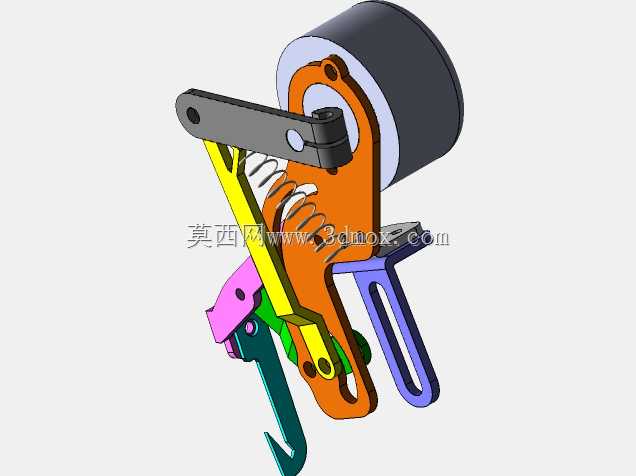

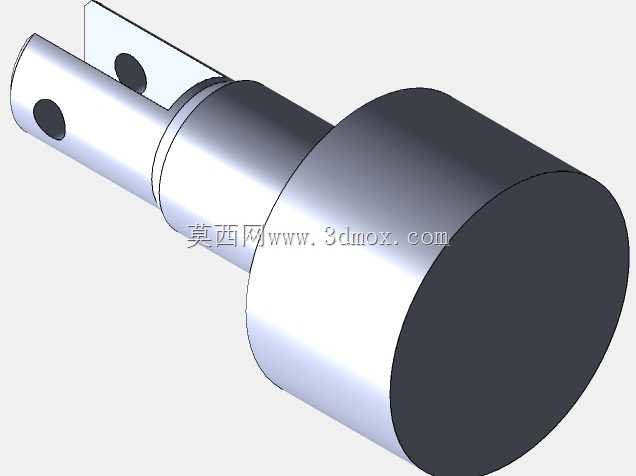

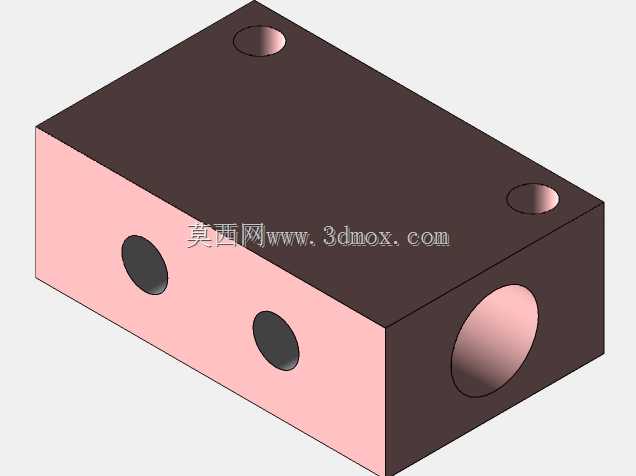

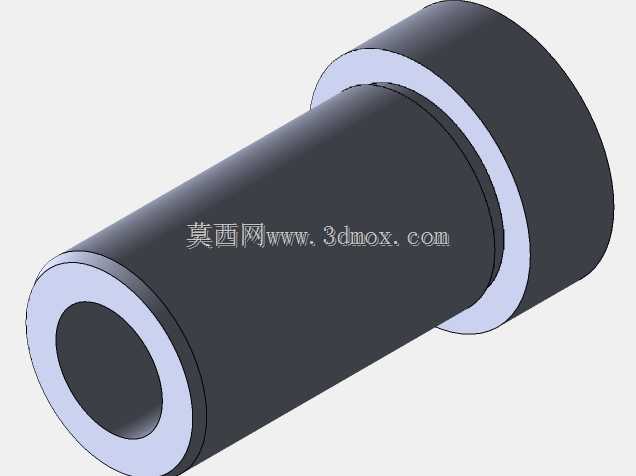

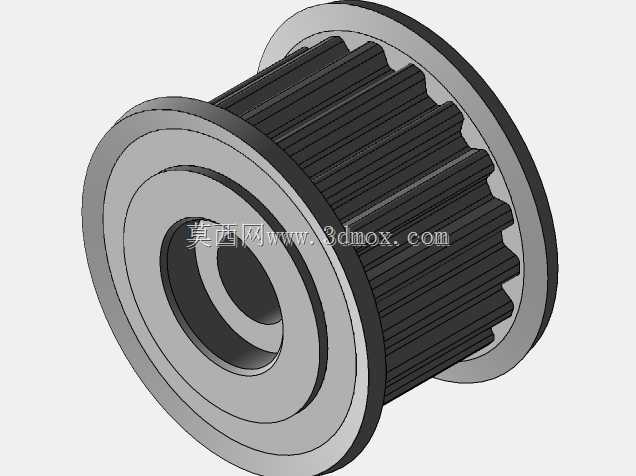

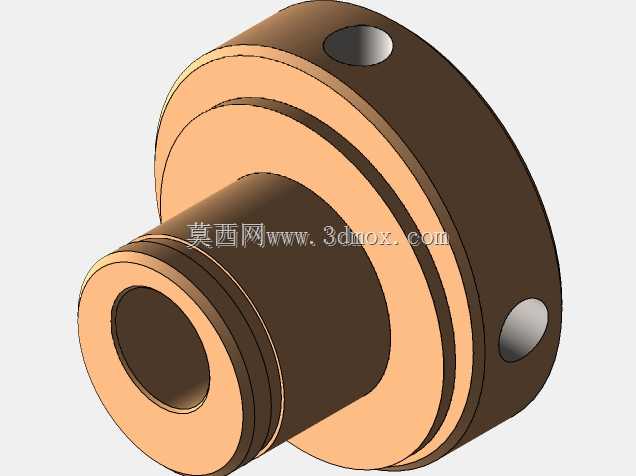

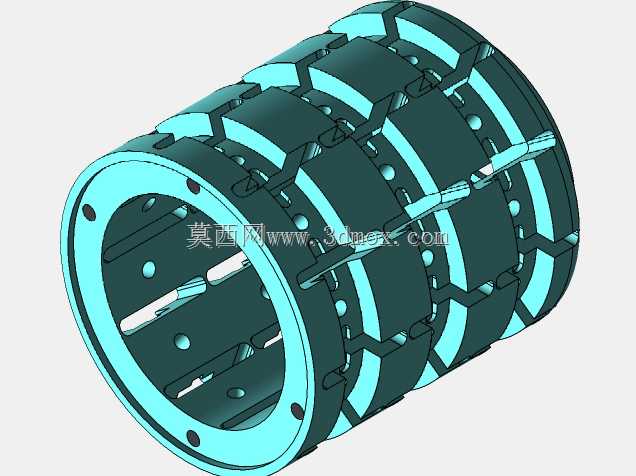

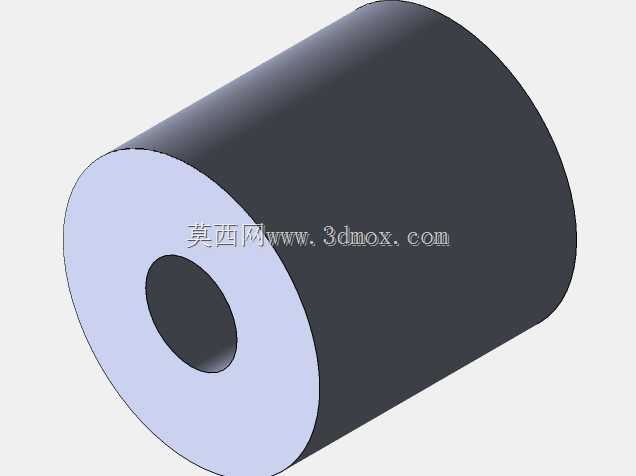

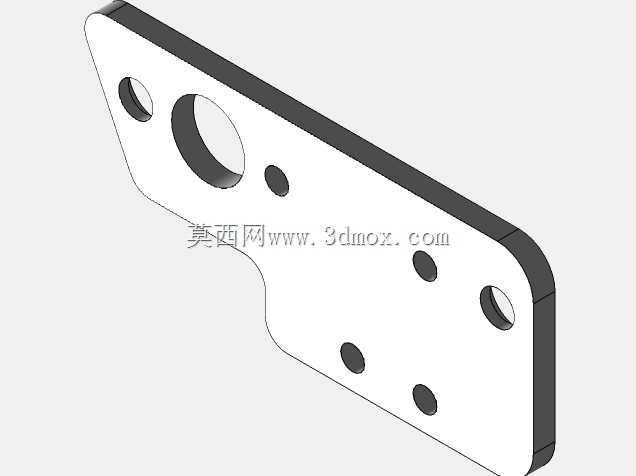

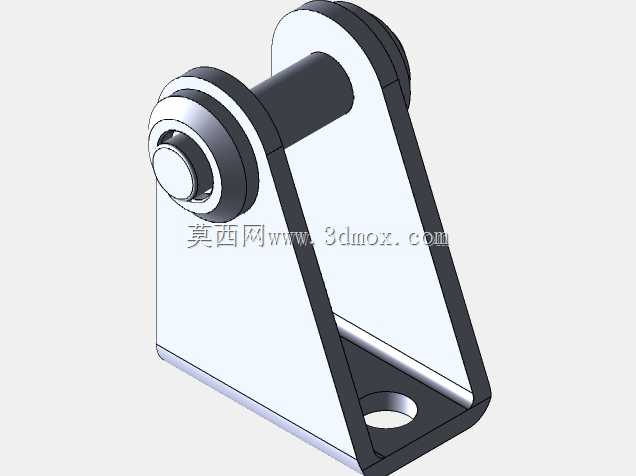

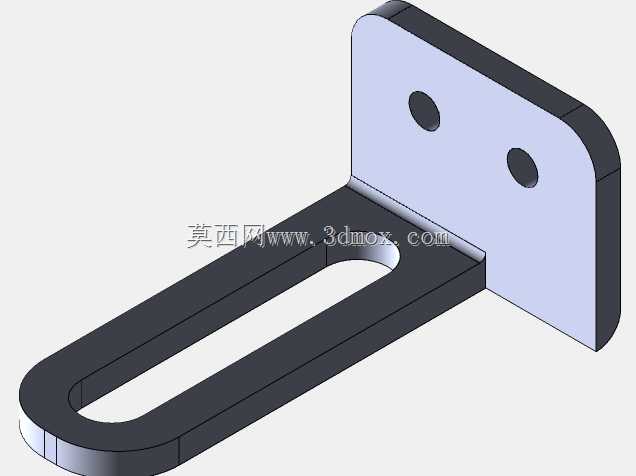

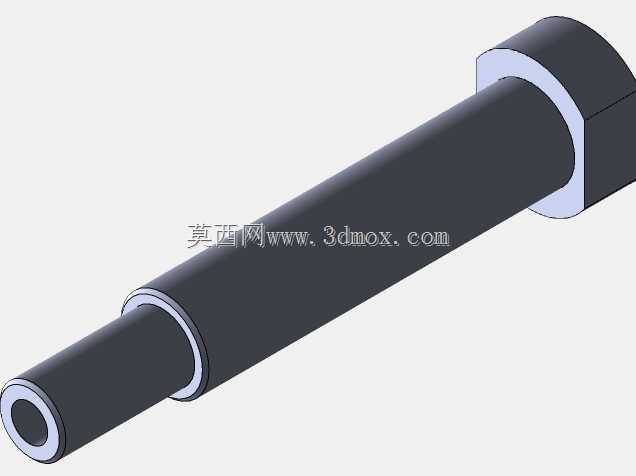

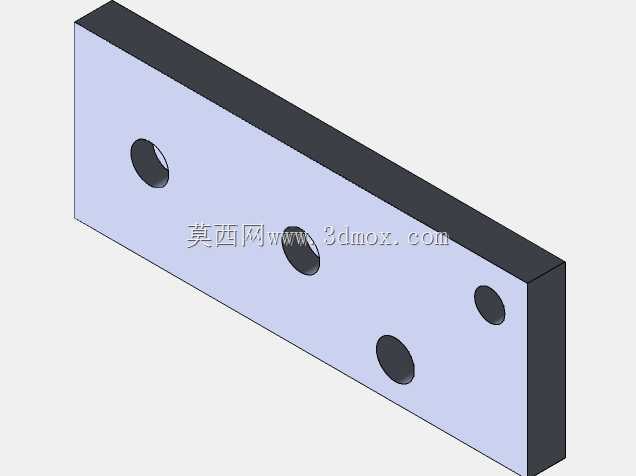

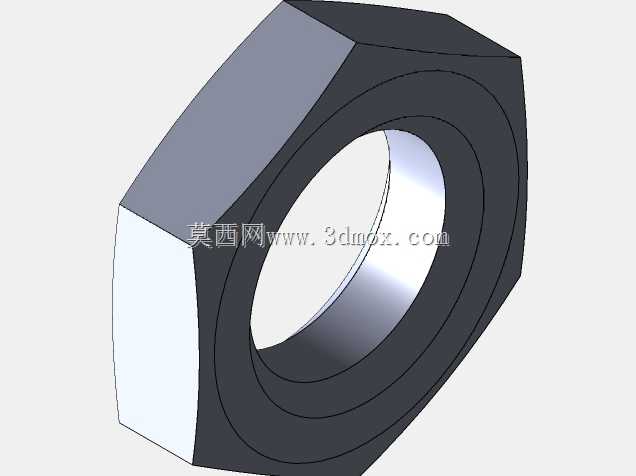

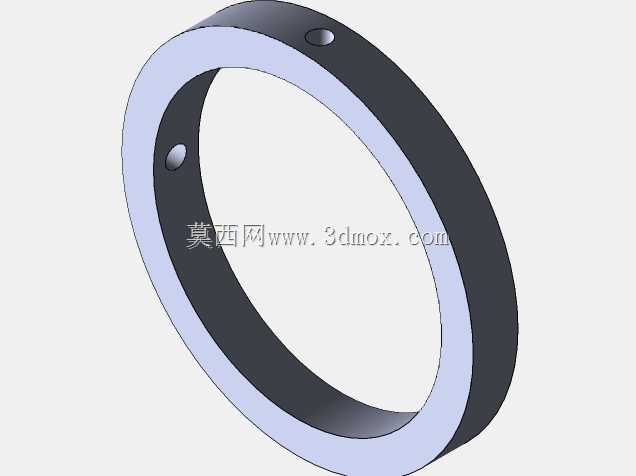

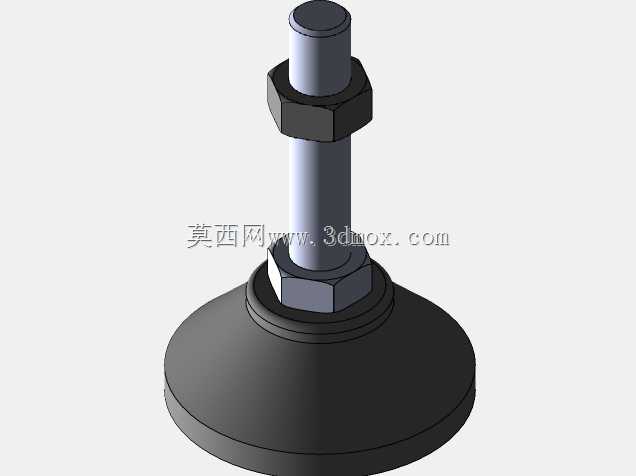

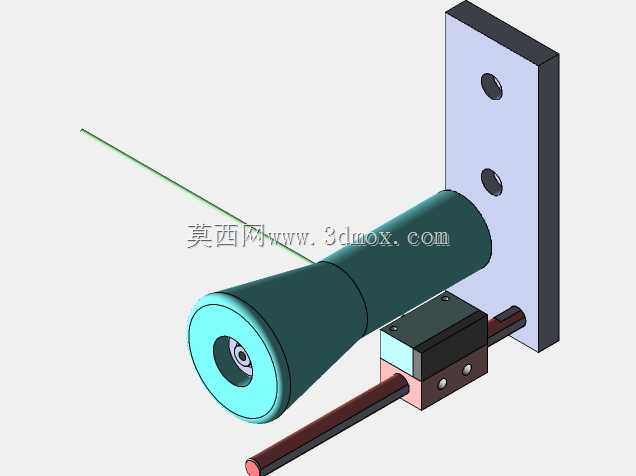

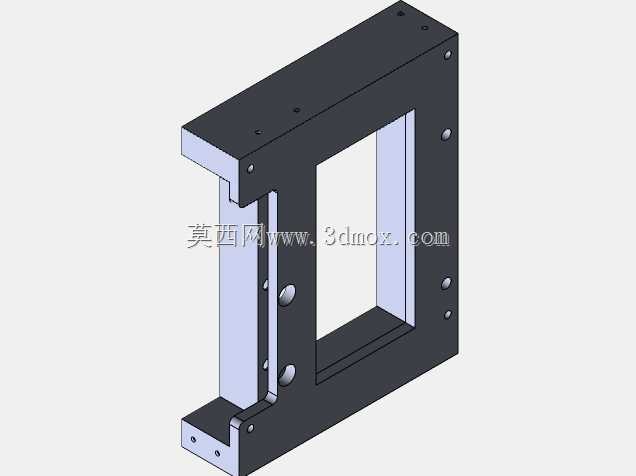

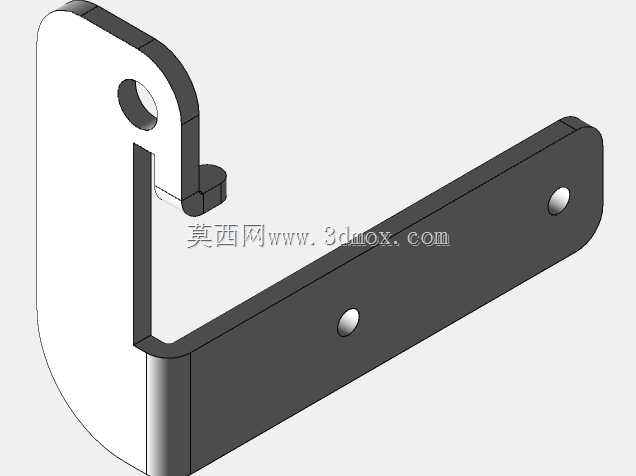

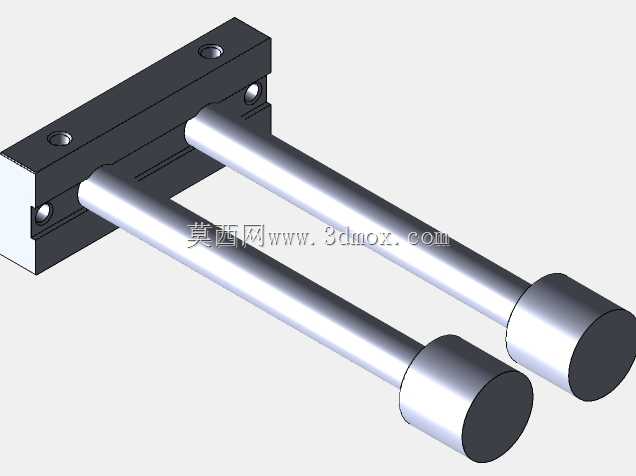

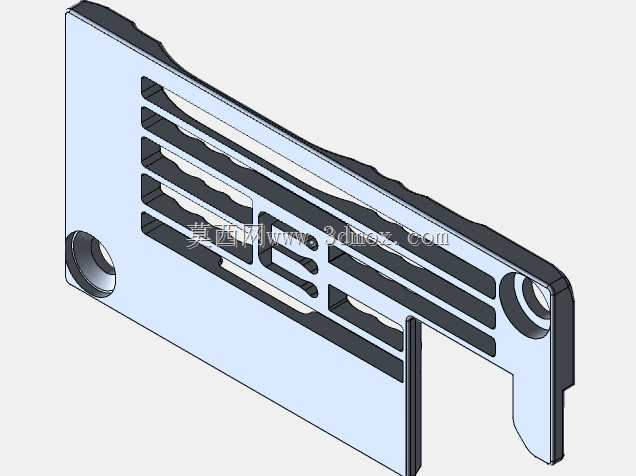

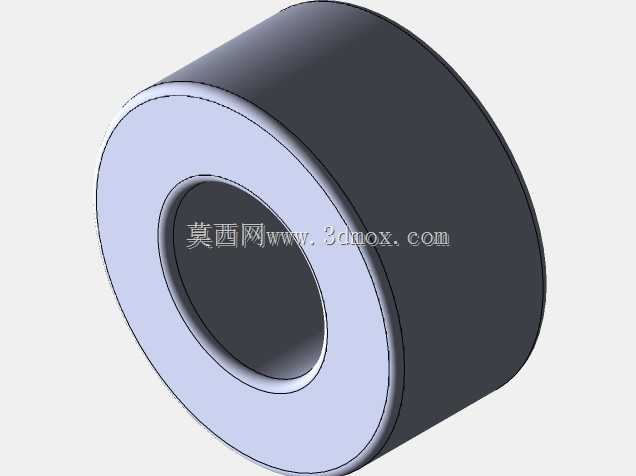

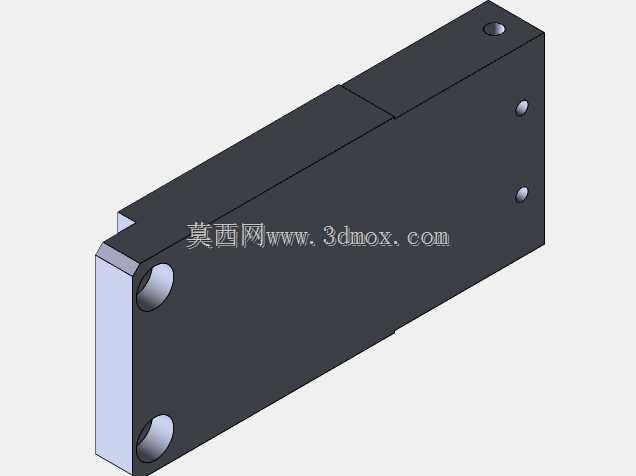

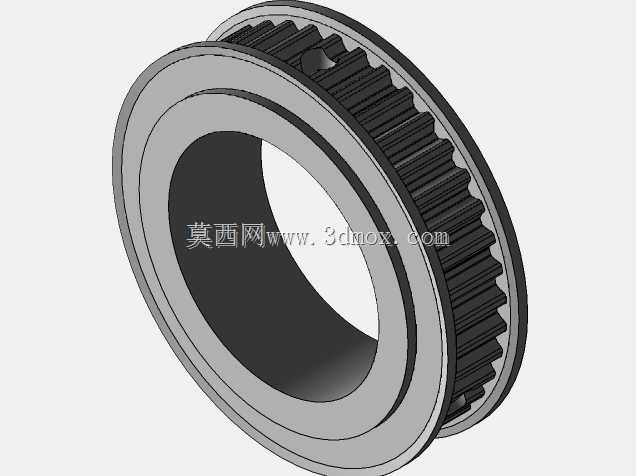

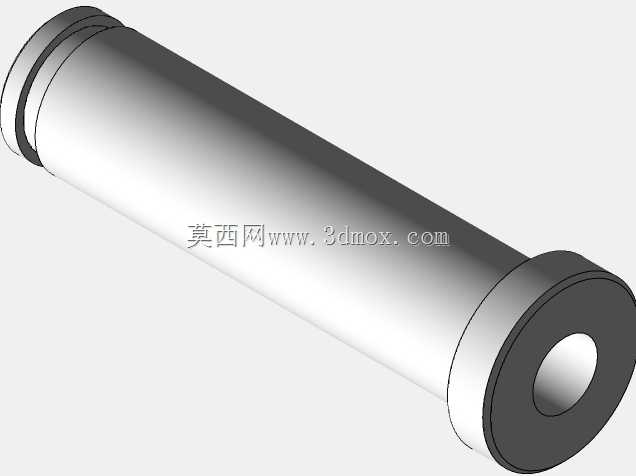

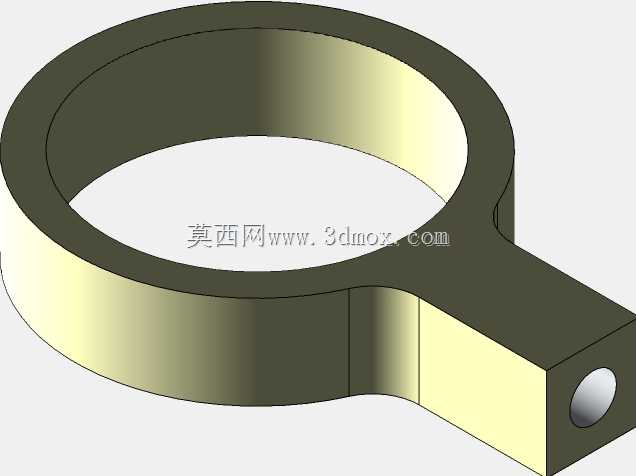

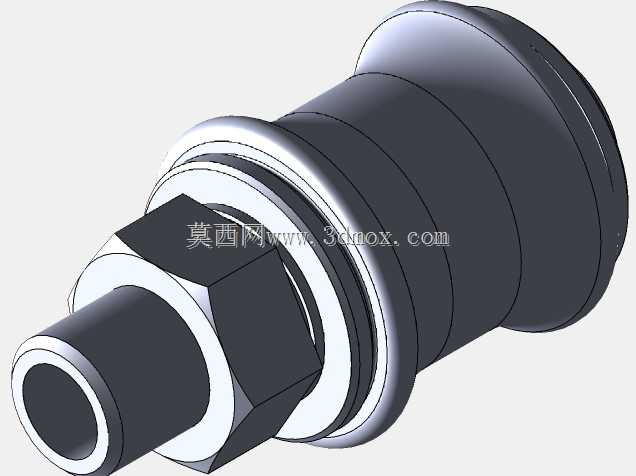

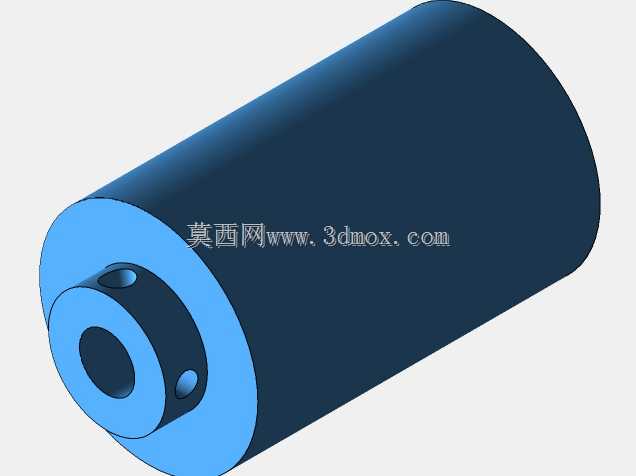

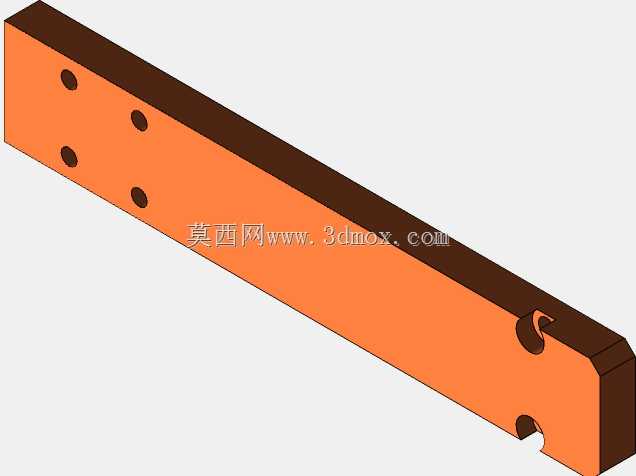

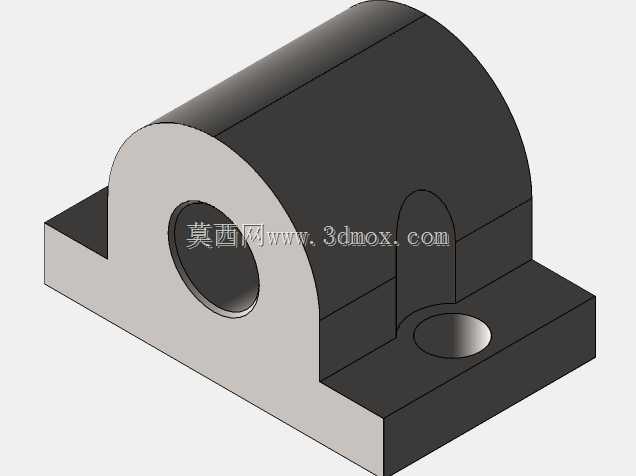

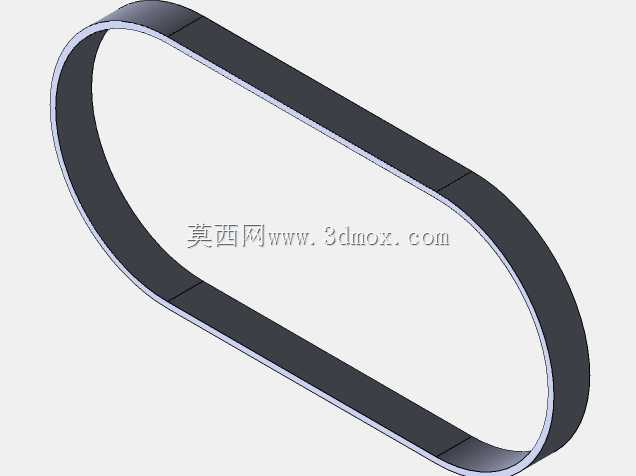

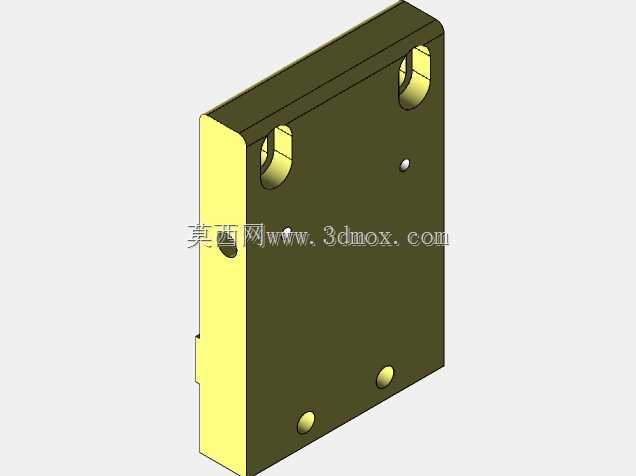

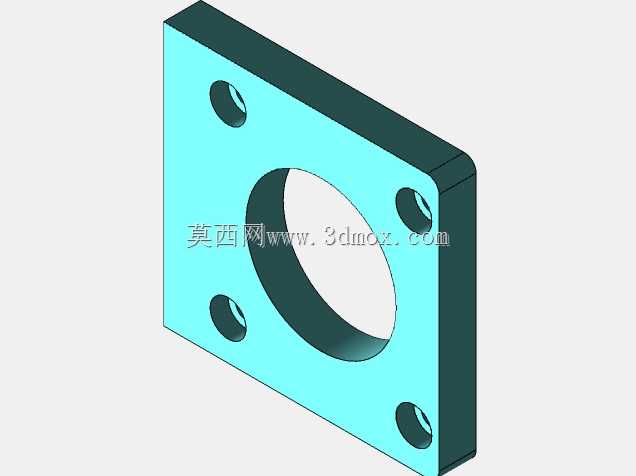

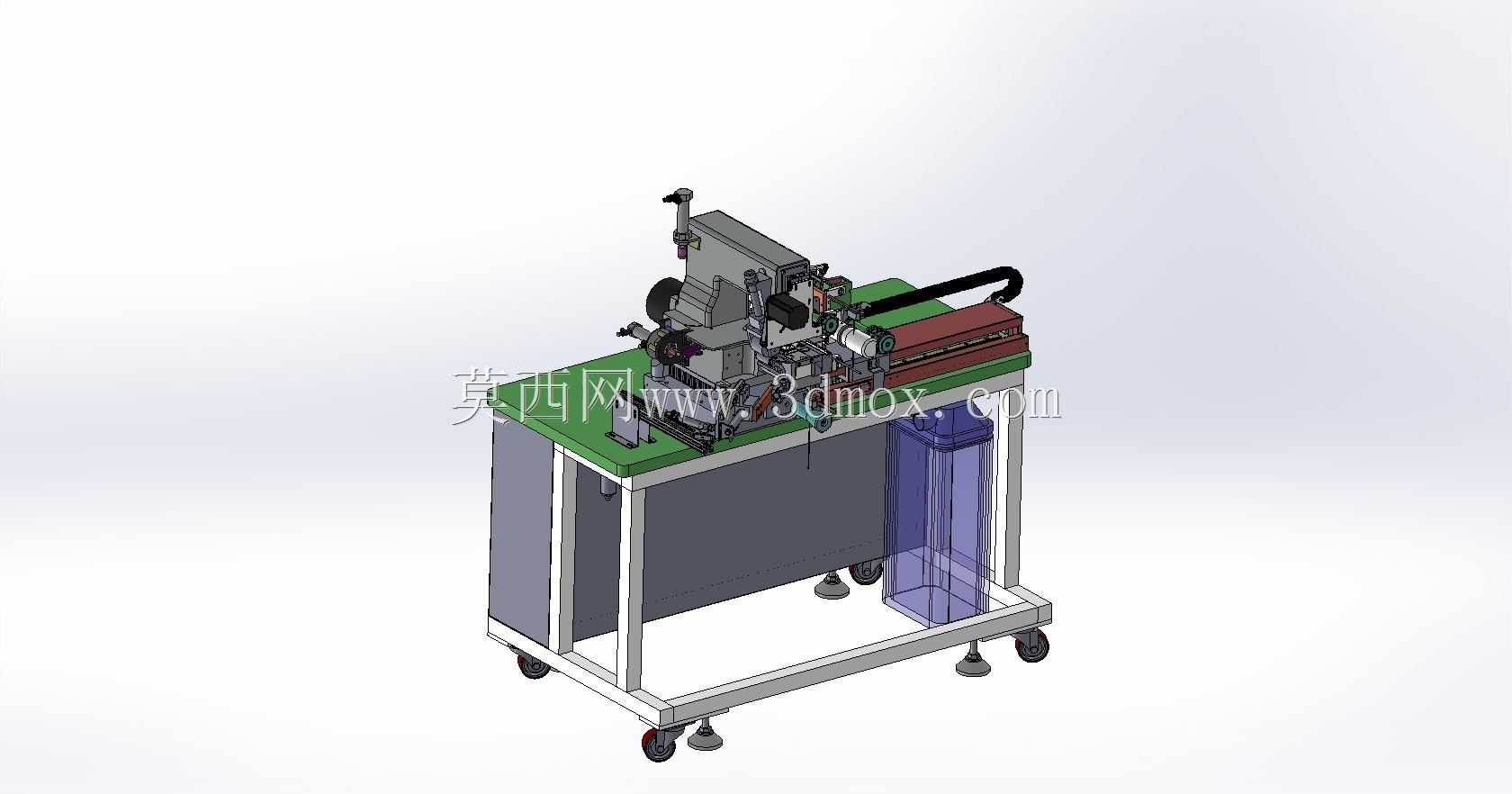

内裤松紧带互锁缝纫机弯形拨料摆臂

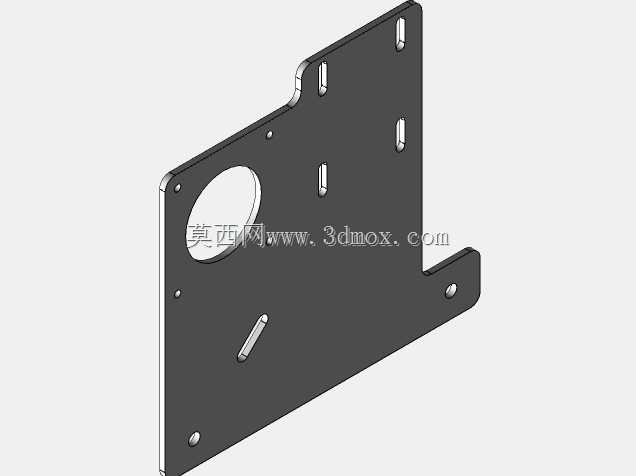

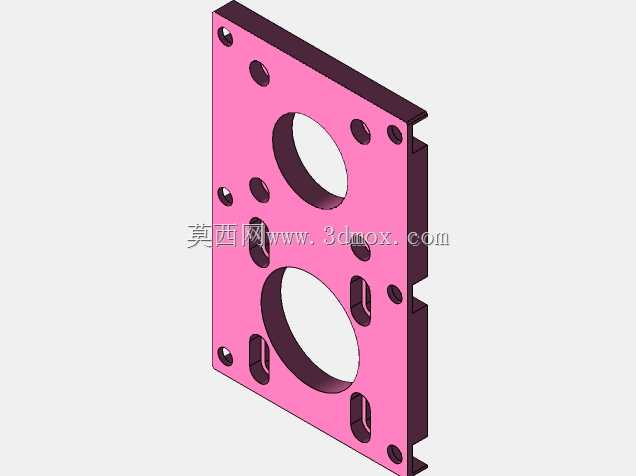

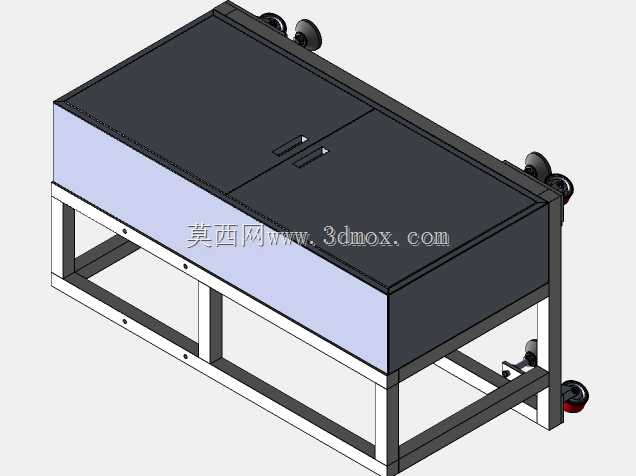

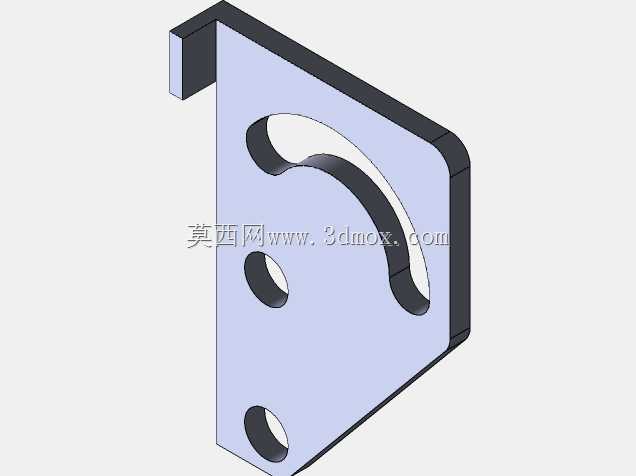

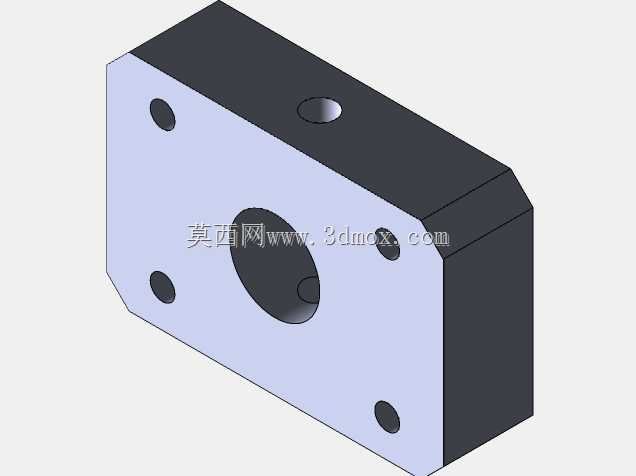

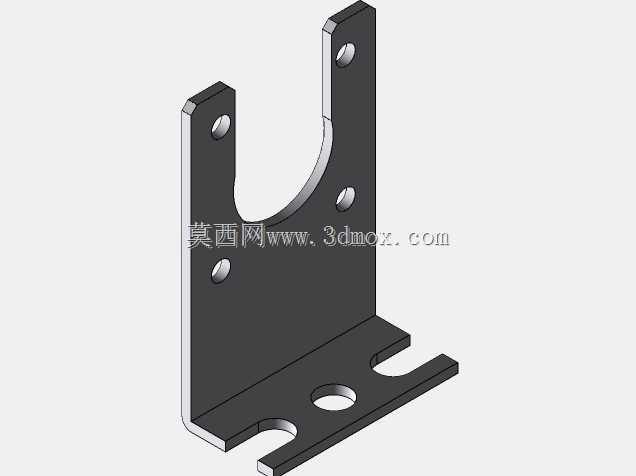

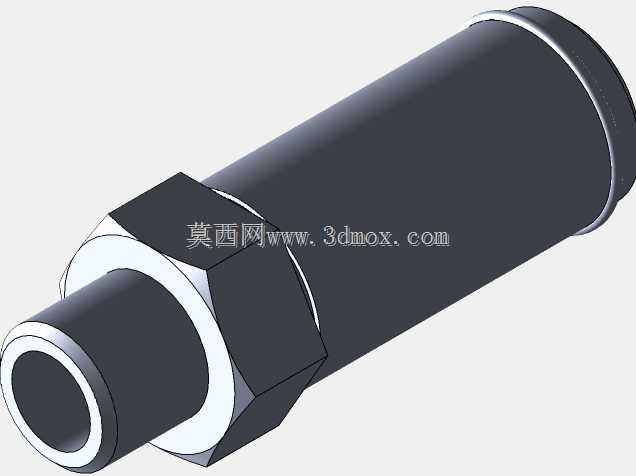

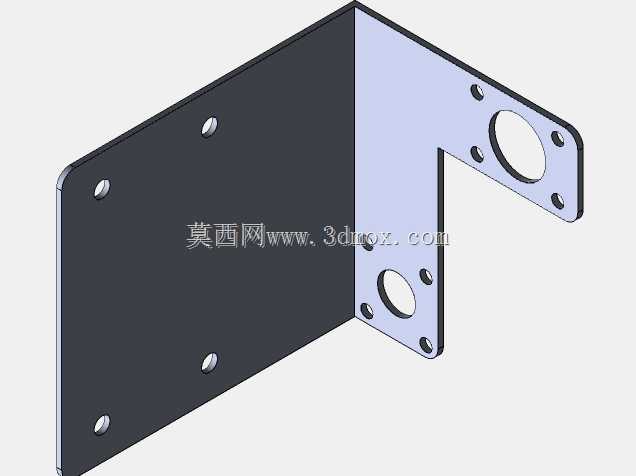

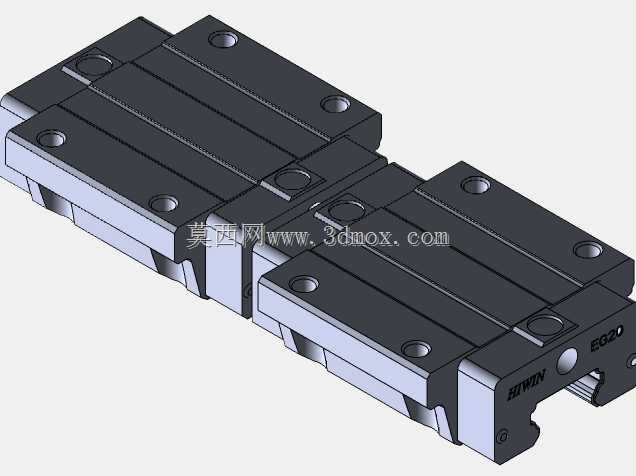

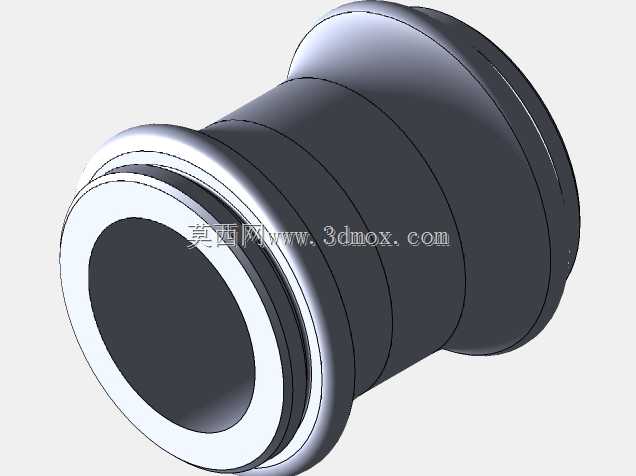

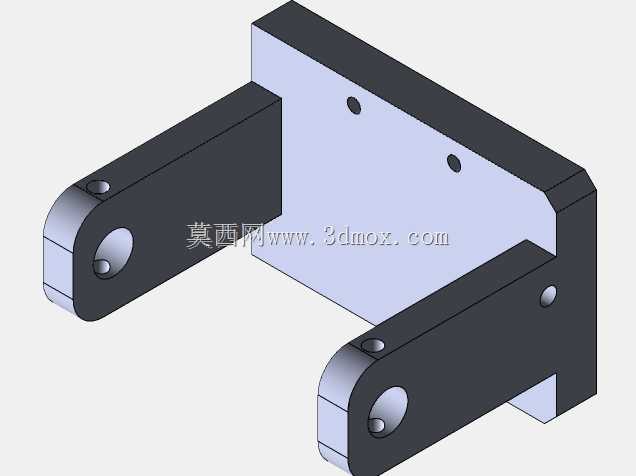

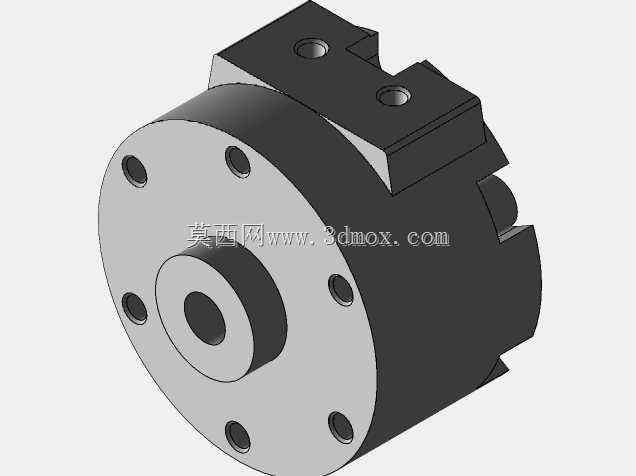

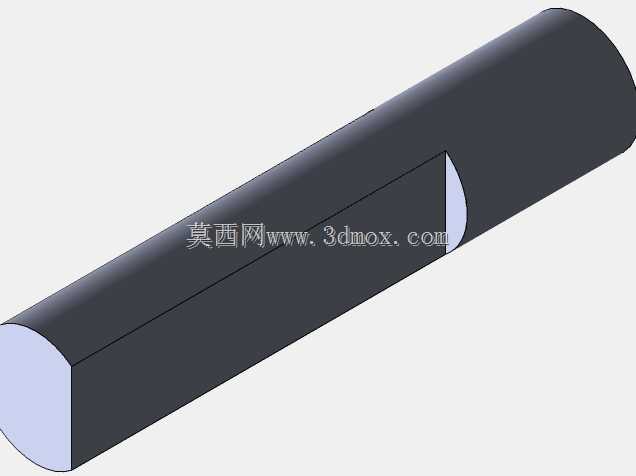

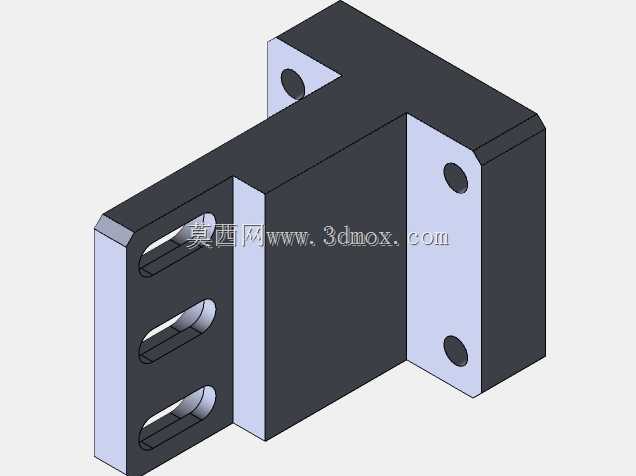

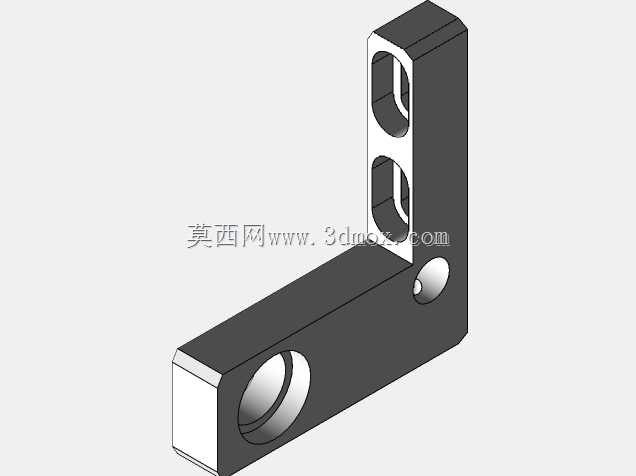

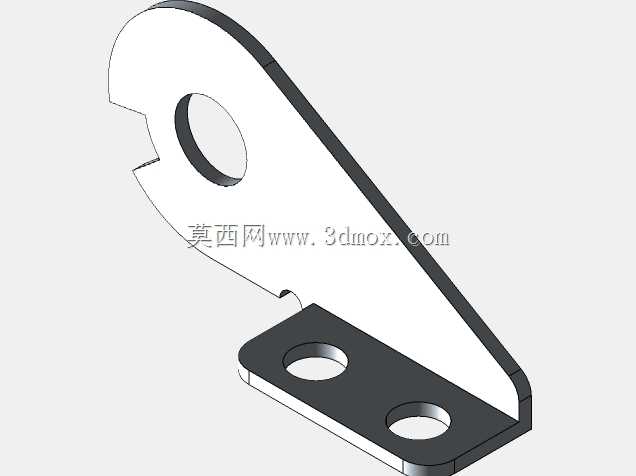

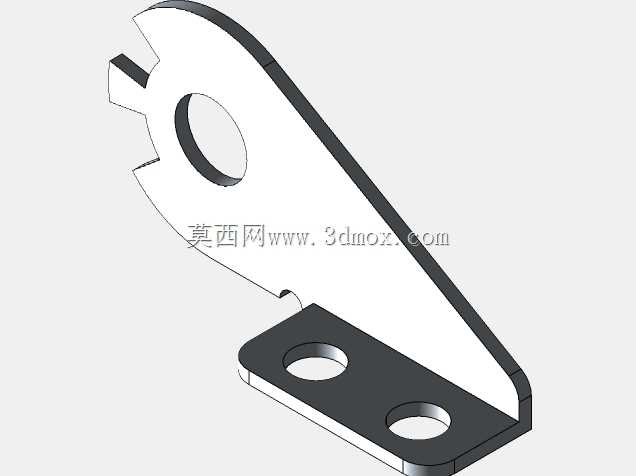

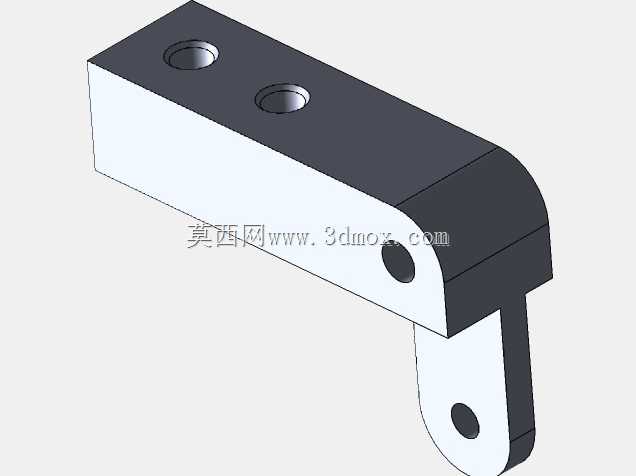

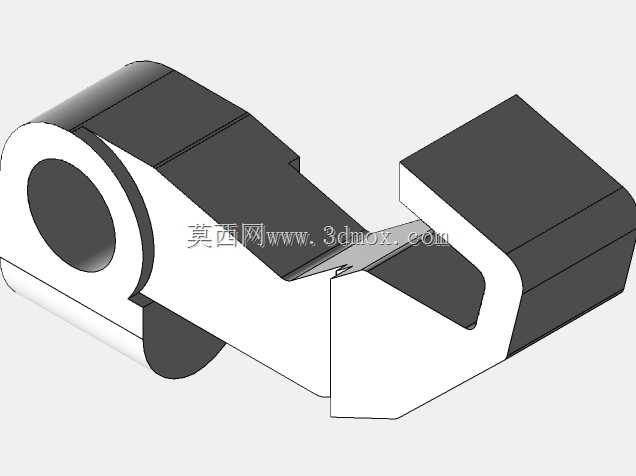

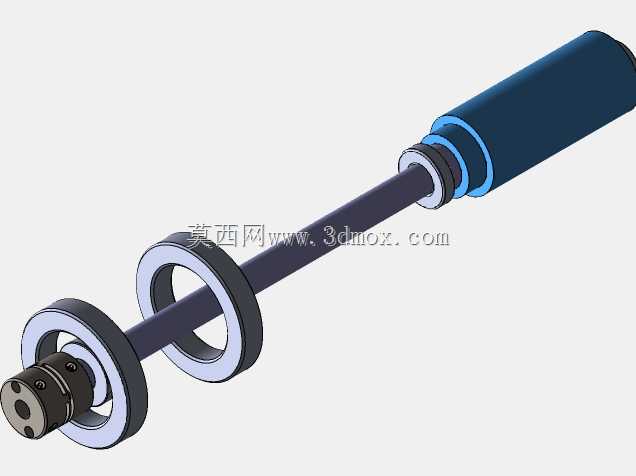

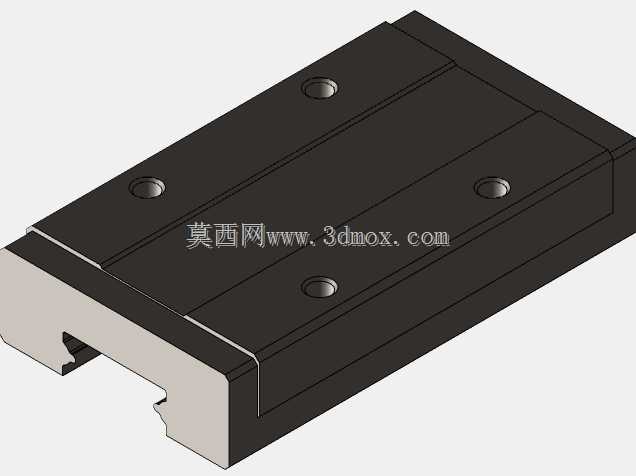

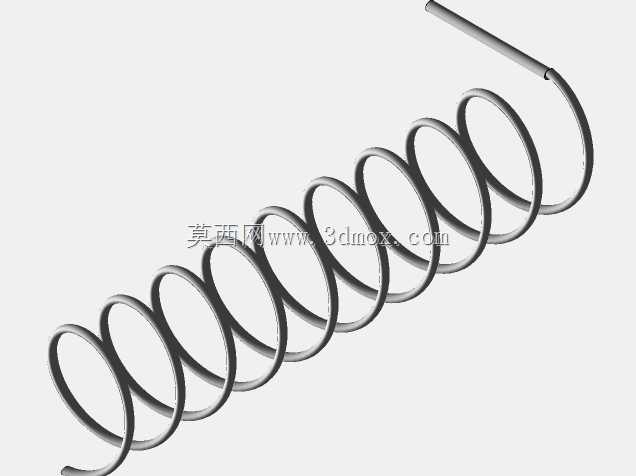

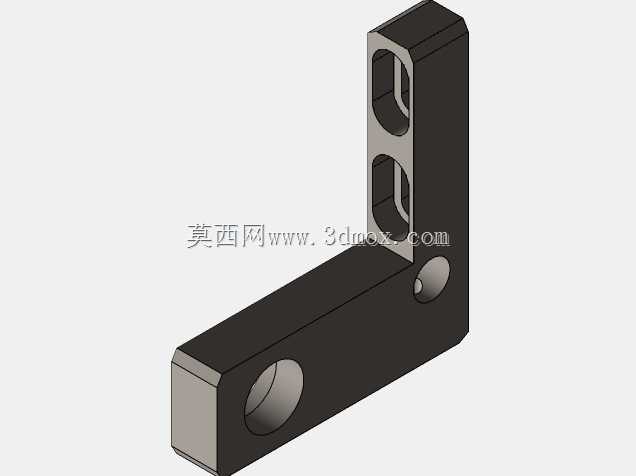

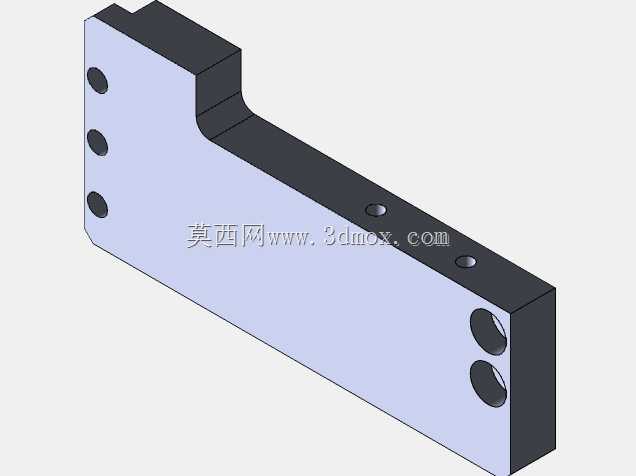

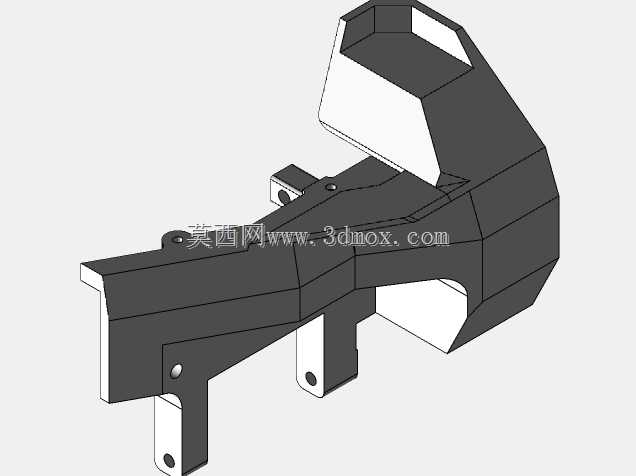

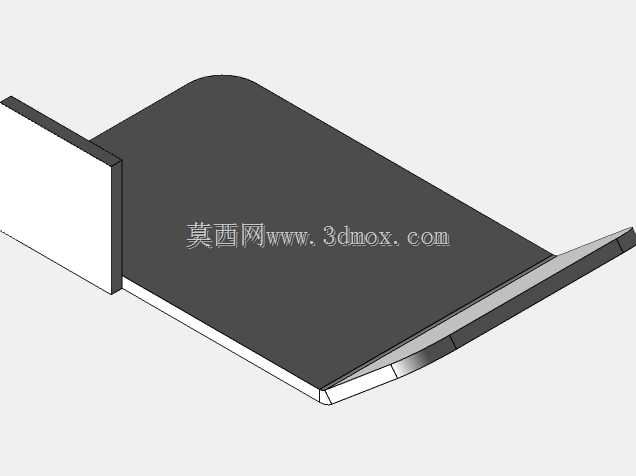

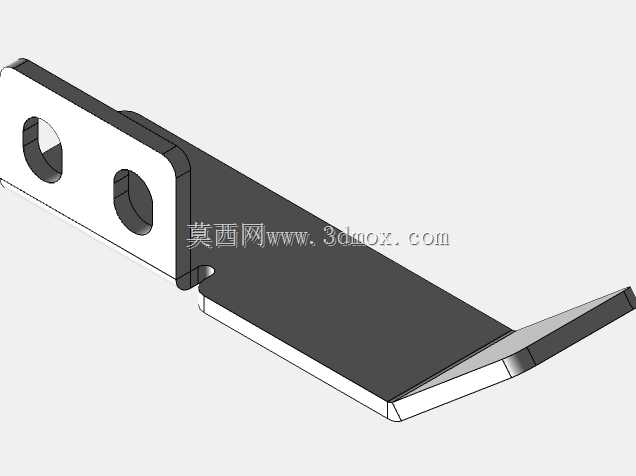

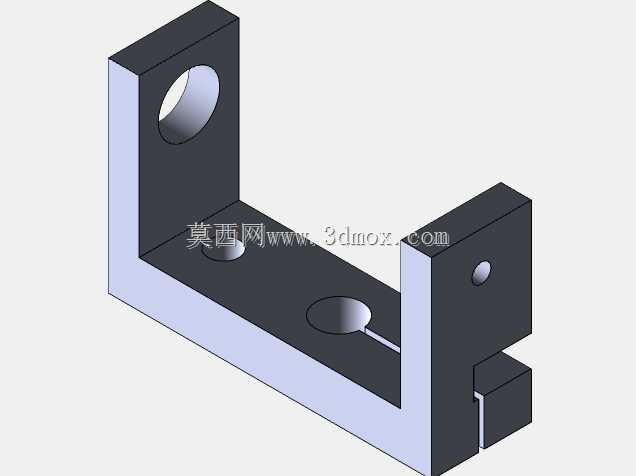

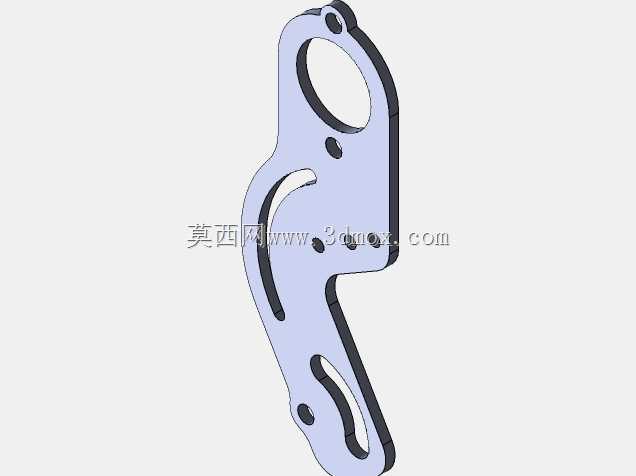

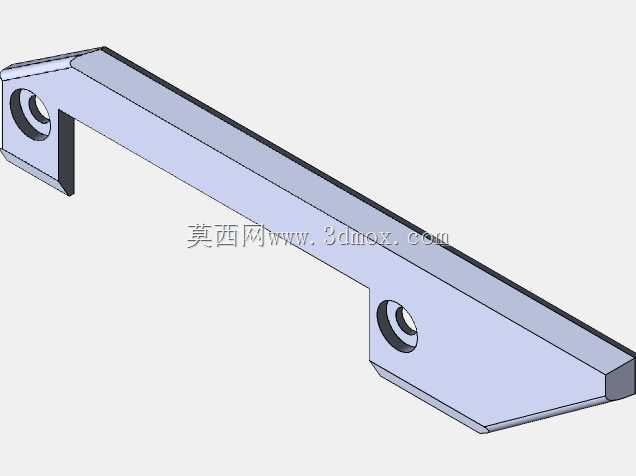

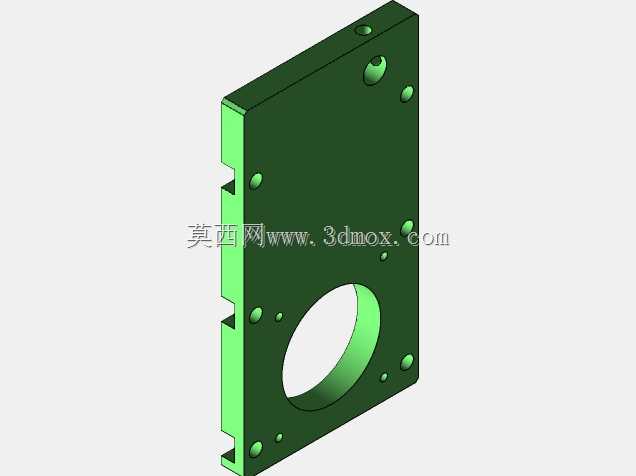

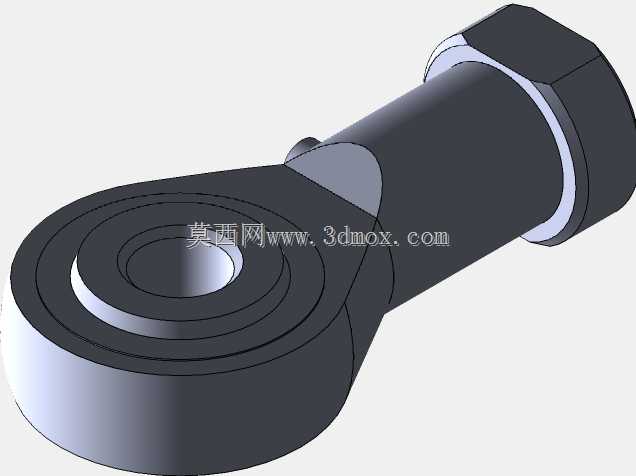

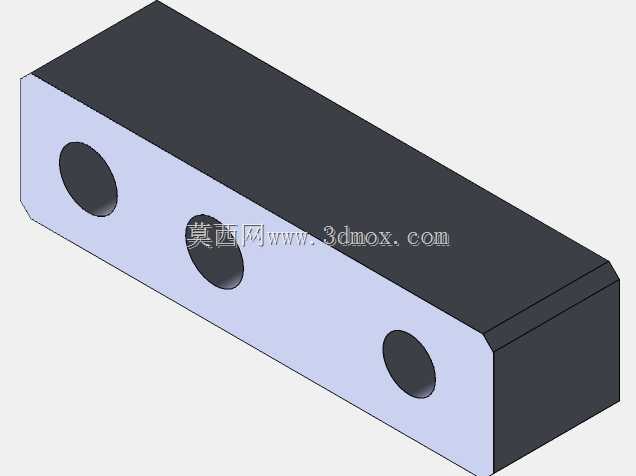

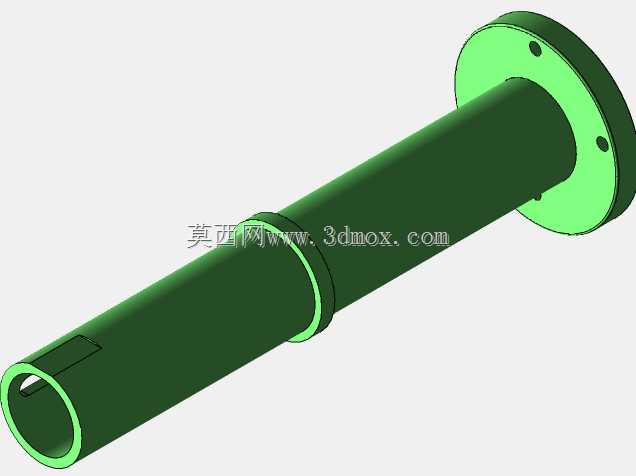

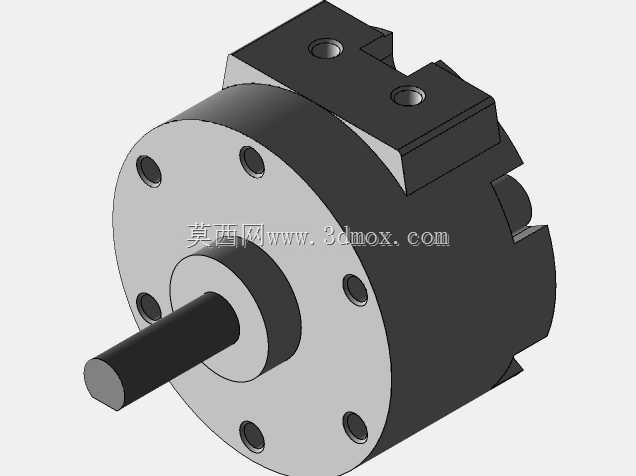

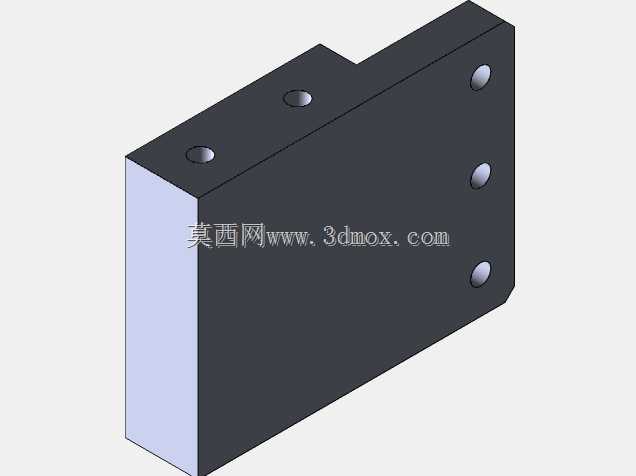

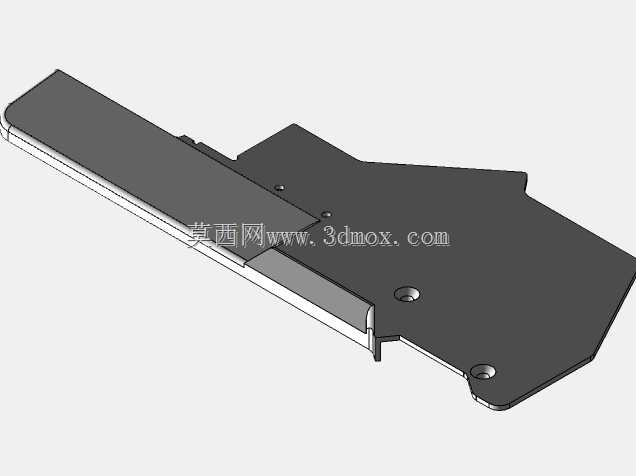

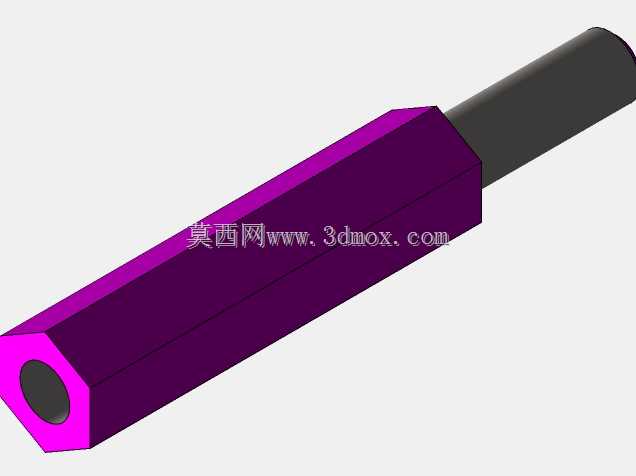

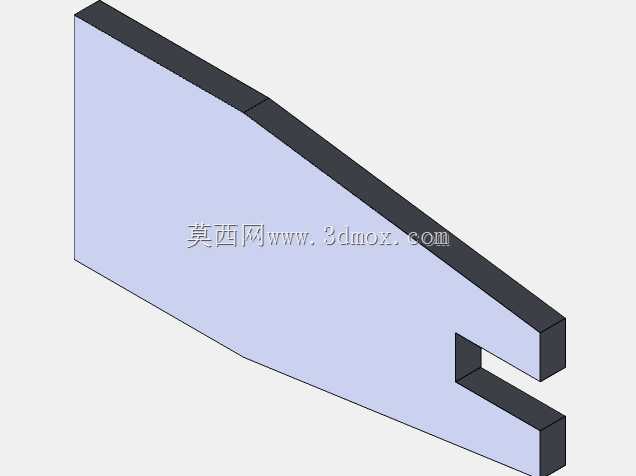

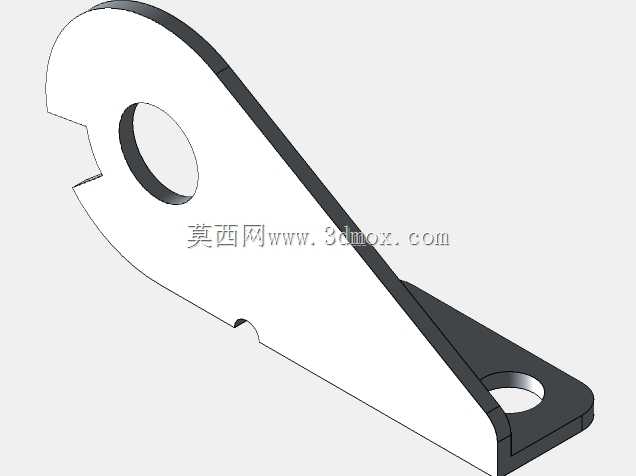

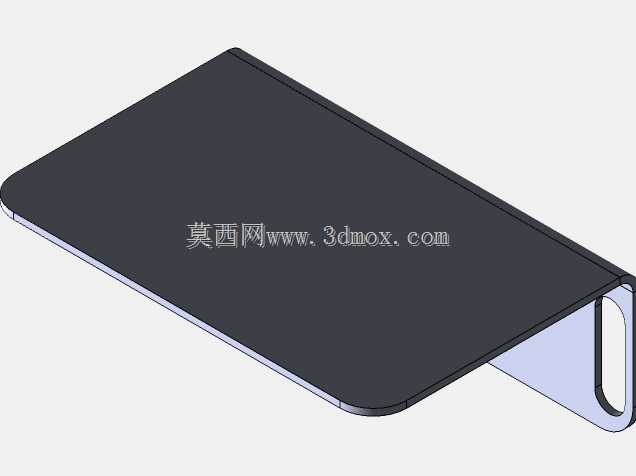

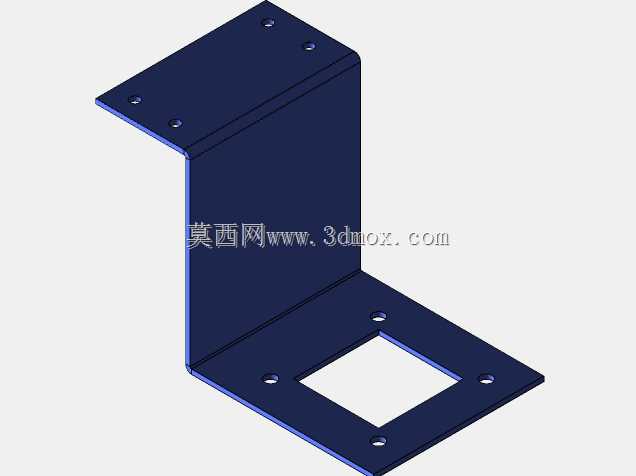

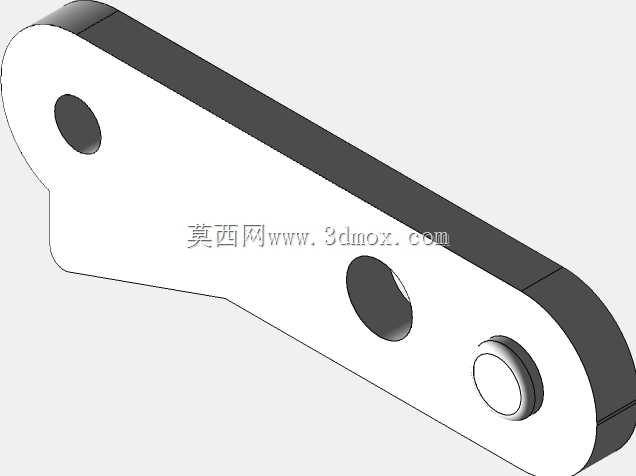

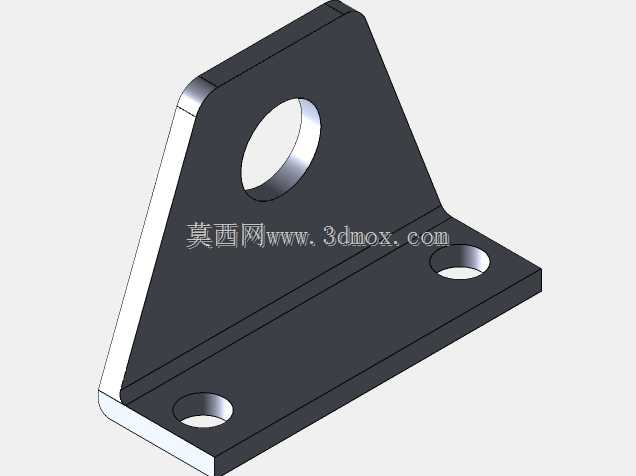

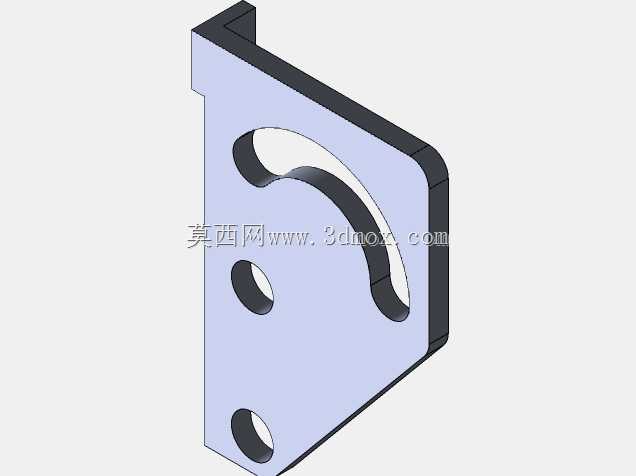

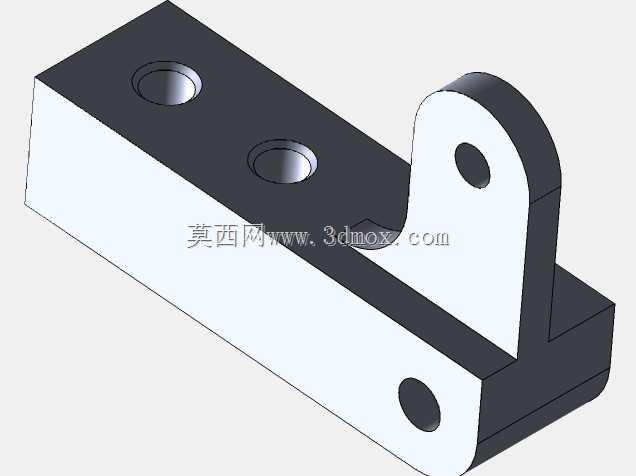

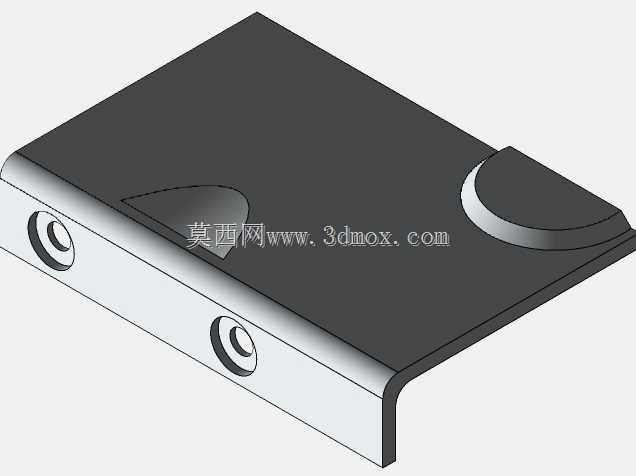

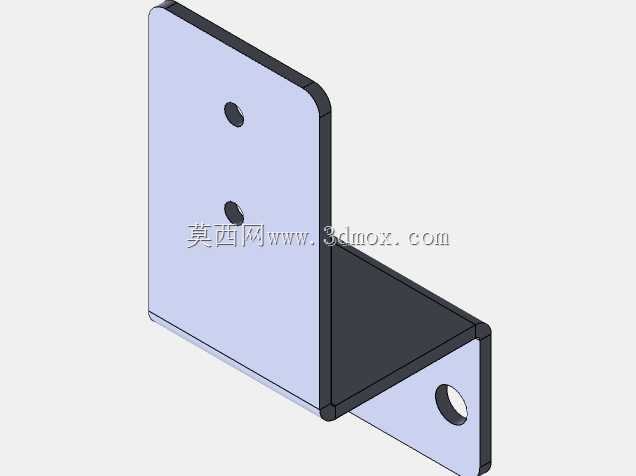

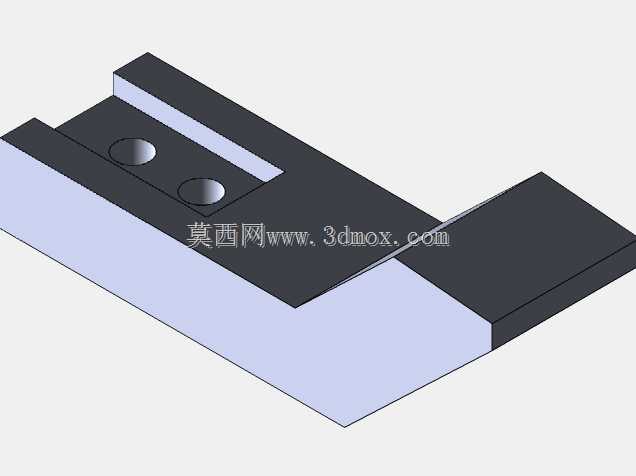

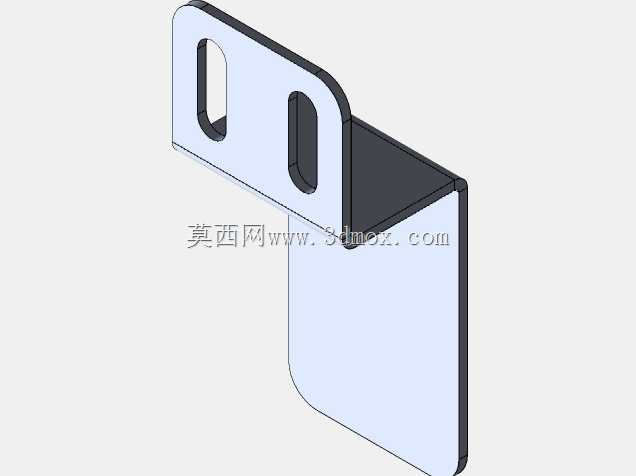

　　该零件为内裤松紧带互锁缝纫设备上的专用拨料摆臂，属于设备送料机构的核心执行构件，主要应用于针织内衣生产车间的松紧带互锁缝工序，负责在缝纫作业循环中，将叠合后的松紧带缝料精准推送至机针落针位，同时配合压脚完成缝料的步进式送进，避免缝料在高速缝纫过程中出现偏移、褶皱，保障松紧带拼接缝迹的线迹均匀、互锁扣合牢固，适配每分钟3000针以上的高速平缝作业工况。从结构设计来看，零件整体采用折弯式钣金结构，主体为3mm厚冷轧钢板冲压成型，上部工作端开设带缺口的卡接槽，槽口轮廓与送料连杆的驱动销完全匹配，驱动销嵌入槽内后可将连杆的往复回转运动转化为摆臂的定角度摆动，中部的Φ12mm通孔为摆臂的回转铰接孔，孔位与设备机身上的固定销轴配合，

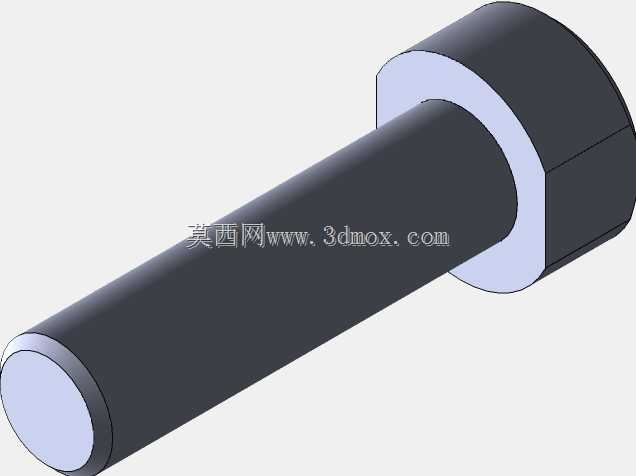

　　作为整个摆臂的旋转支点，孔边做了0.5mm的倒角处理，既方便装配时销轴导入，也能减少长期摆动过程中孔壁与销轴的磨损，延长零件使用寿命。下部的安装折弯边与主体呈90度垂直，折弯半径严格控制为1.2mm，避免折弯处出现应力集中开裂的问题，折弯边上开设两个Φ6.5mm的沉头安装孔，孔中心距为28mm，沉头深度1.8mm，可容纳M6内六角螺丝的头部，保证安装后螺丝头部不突出安装面，不会与周边运动构件发生干涉。设计过程中，首先根据送料行程要求确定了摆臂的有效摆动半径为72mm，通过运动仿真反复调整铰接孔与驱动槽的相对位置，确保摆臂在32度的摆动角度范围内，送料端的线位移恰好匹配松紧带缝纫的针距要求，不会出现送料过多导致缝迹堆线、

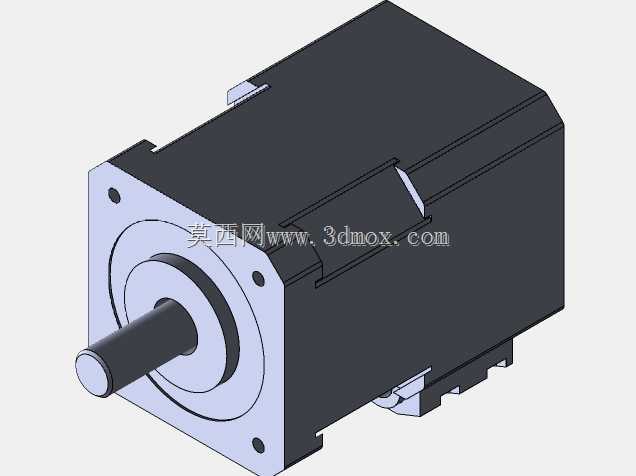

　　或是送料不足导致线迹过密扯坏松紧带的问题。零件的外形轮廓经过冲压落料、折弯、去毛刺、表面发黑处理多道工序加工，所有锐边均做了R0.3mm的倒钝处理，避免装配和维护过程中划伤操作人员，同时表面发黑层可提升零件的防锈能力，适应缝纫车间多棉絮、高湿度的工作环境。安装时需注意，铰接孔与固定销轴的配合间隙控制在0.02-0.05mm之间，间隙过大会导致摆臂摆动时出现窜动，影响送料精度，间隙过小则会出现卡滞，导致设备运行负载增大甚至烧坏驱动电机；下部安装面与设备安装基座的贴合度需保证在0.03mm以内，锁紧螺丝时需采用对角锁紧的方式，避免安装应力导致摆臂变形，影响摆动轨迹的准确性。在实际生产场景中，该摆臂的磨损主要集中在驱动槽与铰接孔位置，

　　长期高速运行下槽口与驱动销的反复摩擦会导致槽口扩宽，进而出现送料步距不准的问题，因此建模时特意在槽口位置预留了0.2mm的硬化层厚度，方便后续做局部淬火处理，提升槽口的耐磨性能，相比普通未做硬化处理的同类型零件，使用寿命可提升3倍以上，减少设备停机更换配件的时间，提升内衣生产线的整体运行效率。
