直列四缸固定式内燃机结构设计

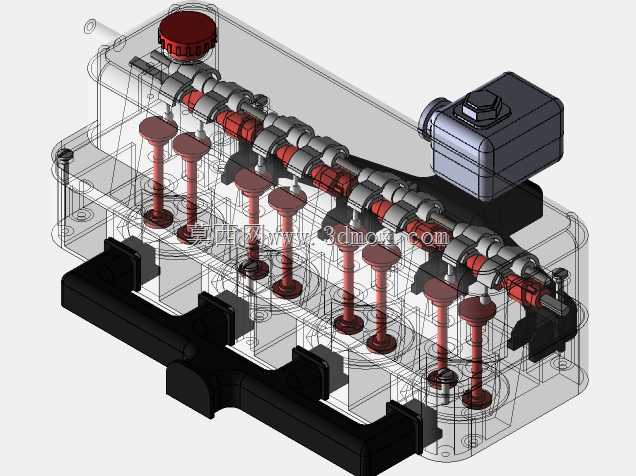

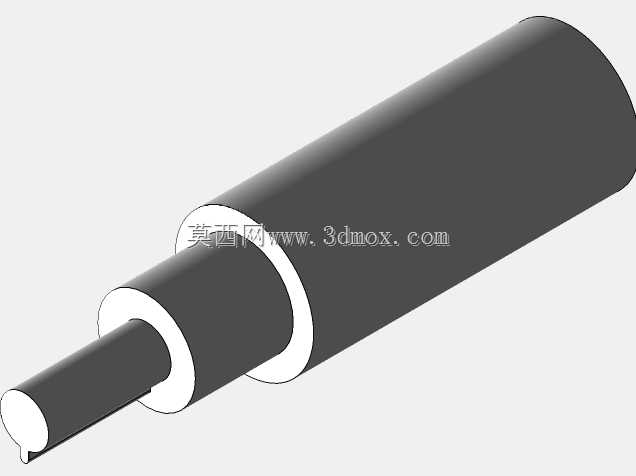

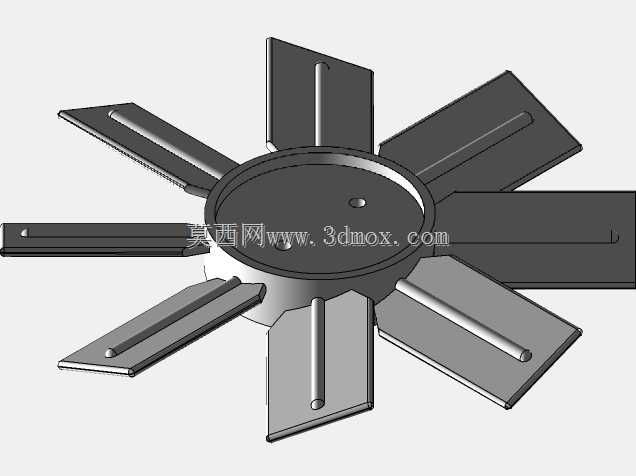

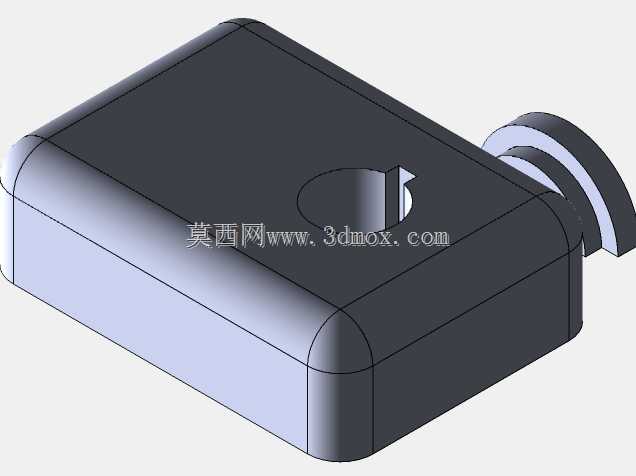

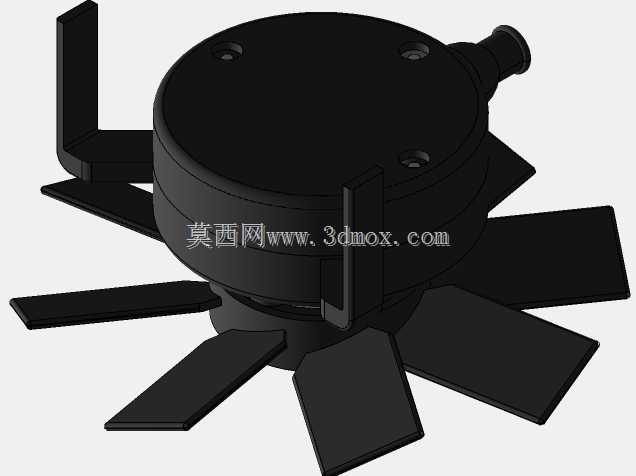

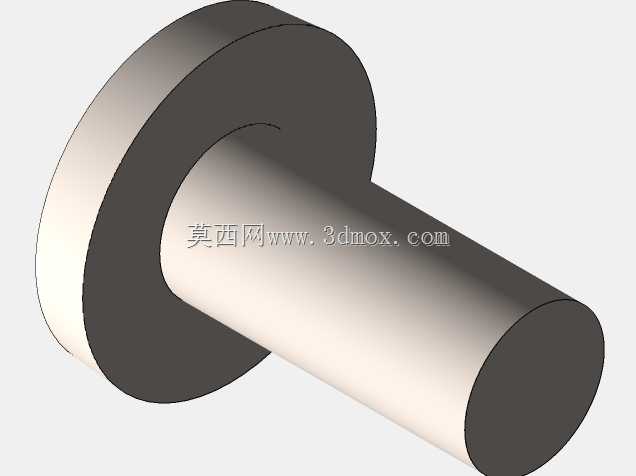

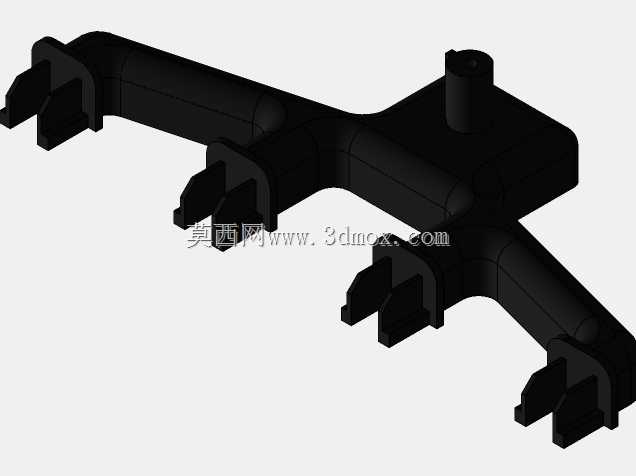

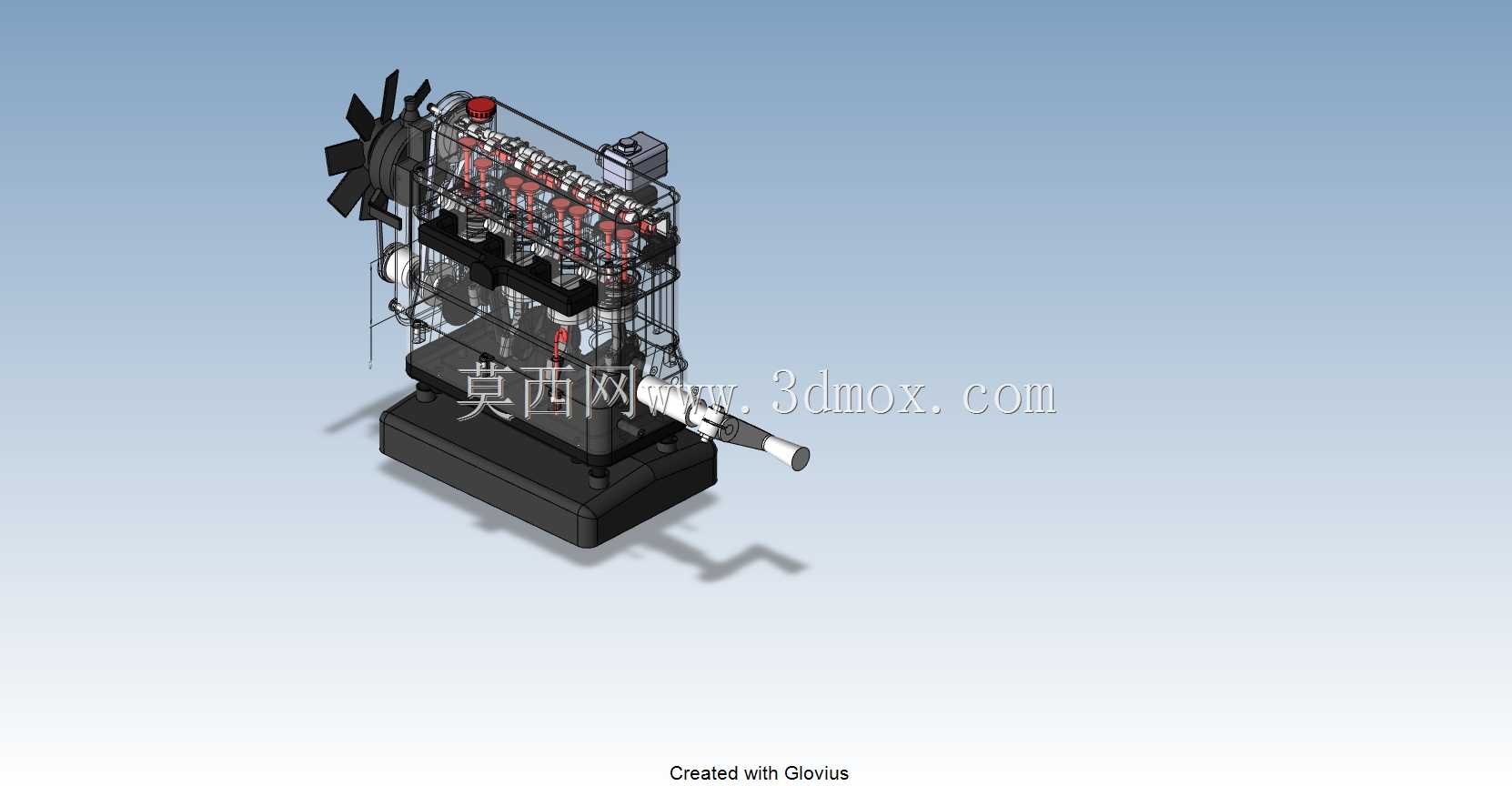

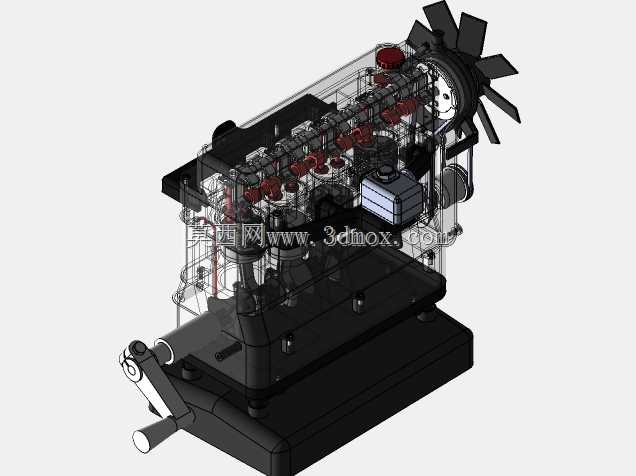

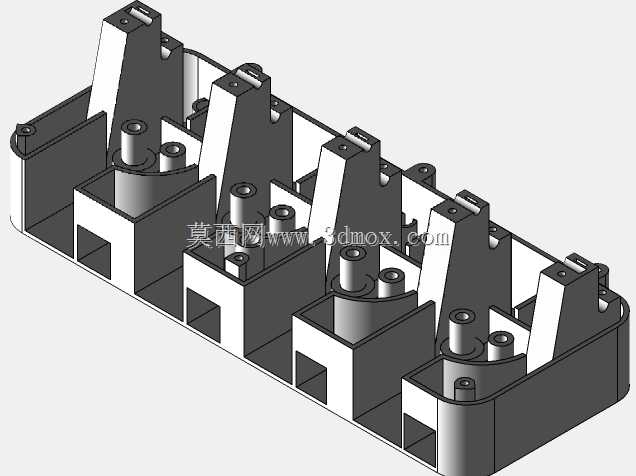

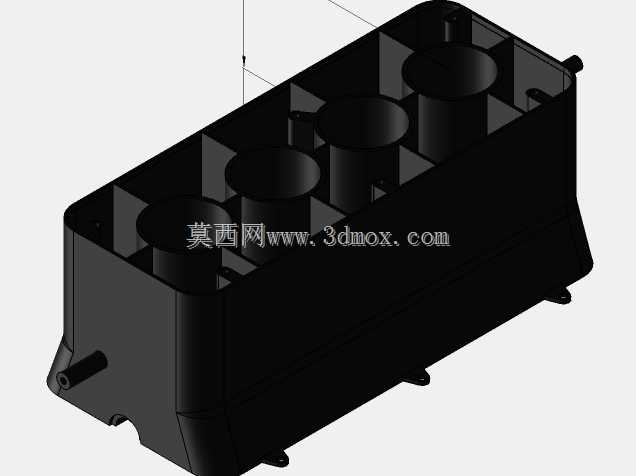

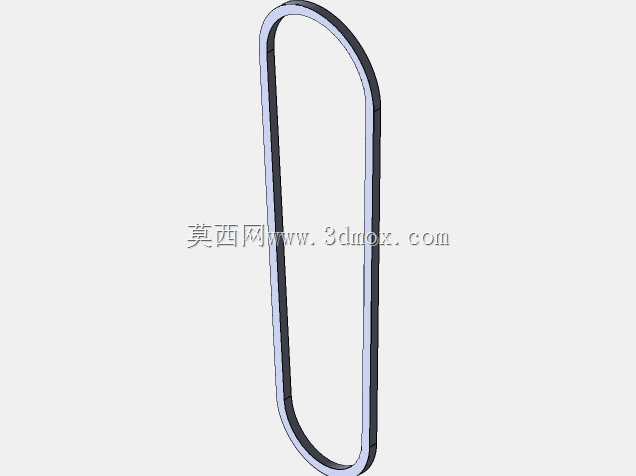

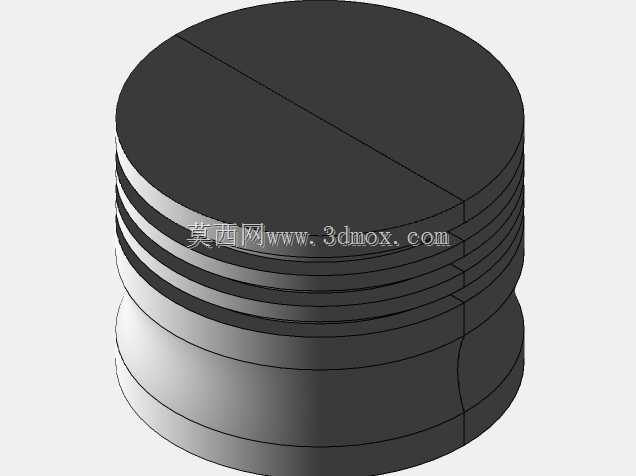

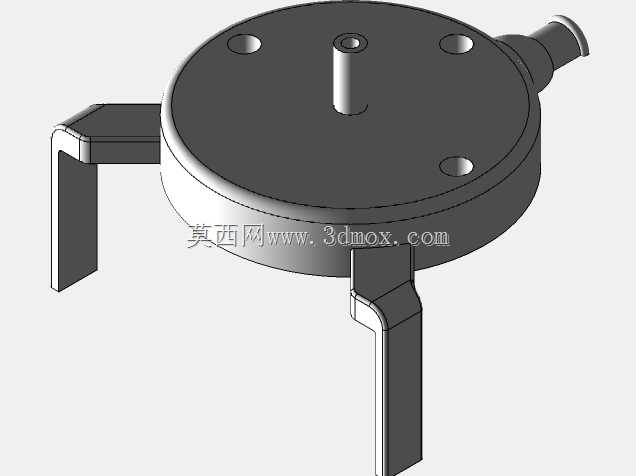

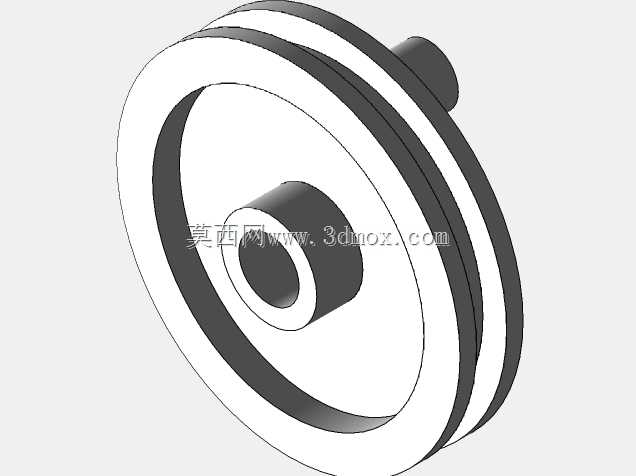

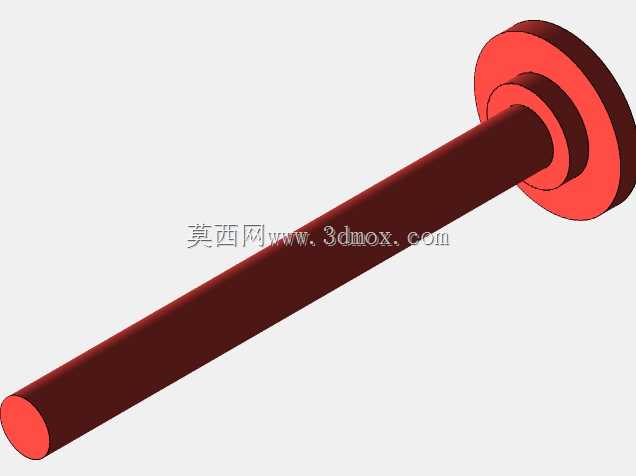

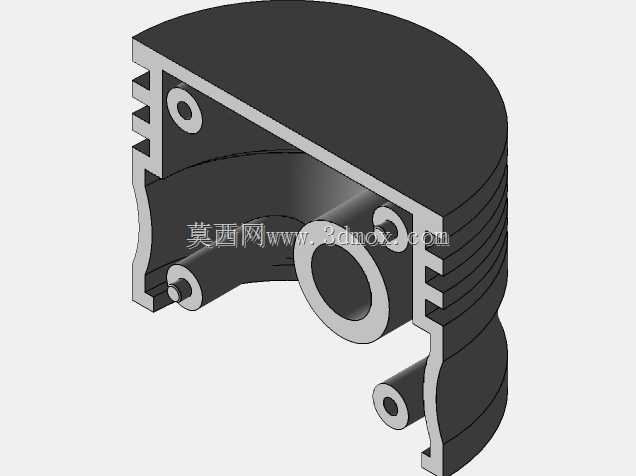

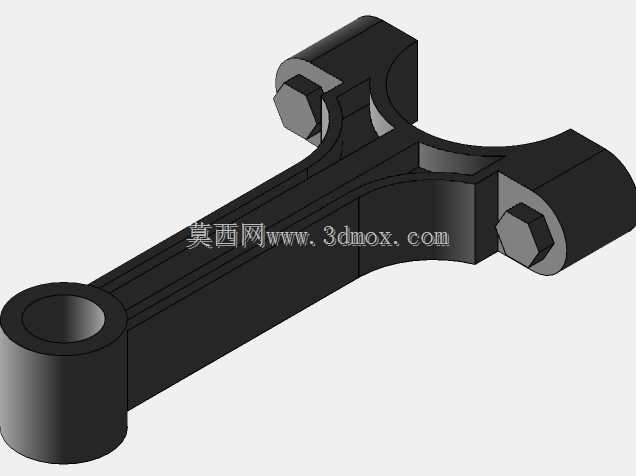

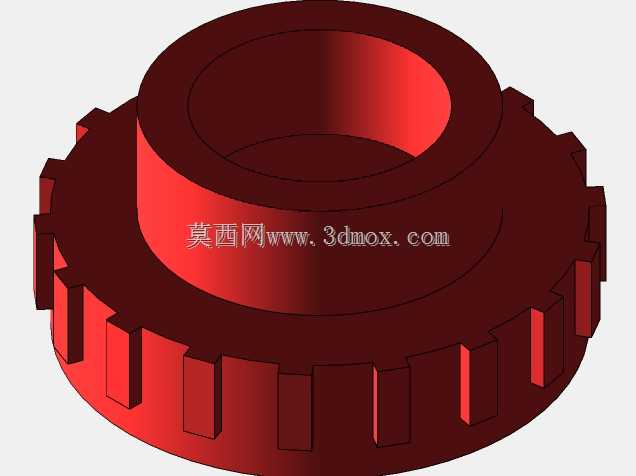

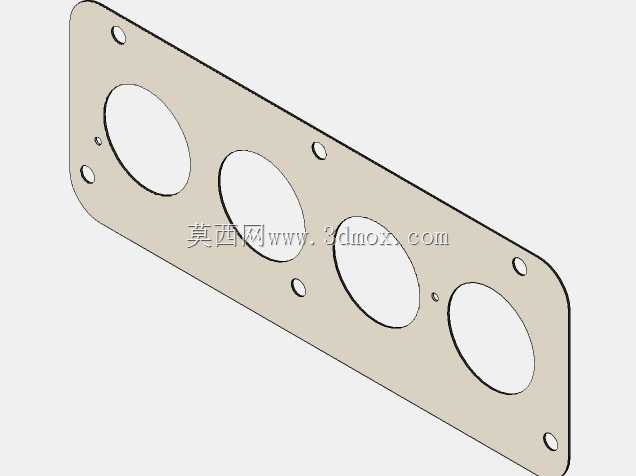

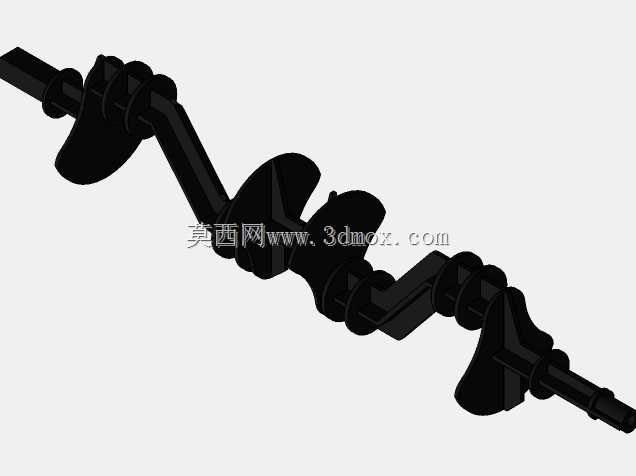

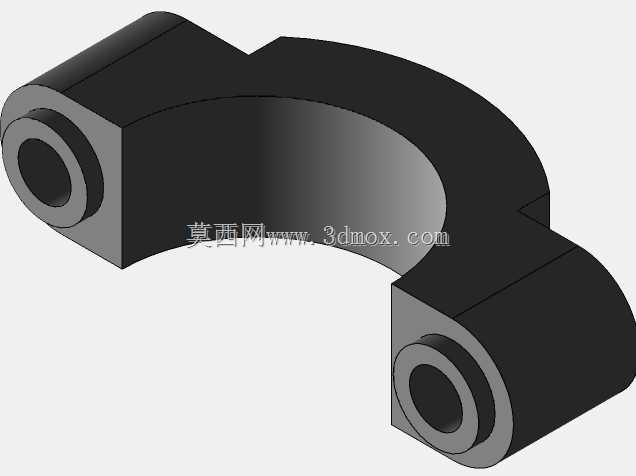

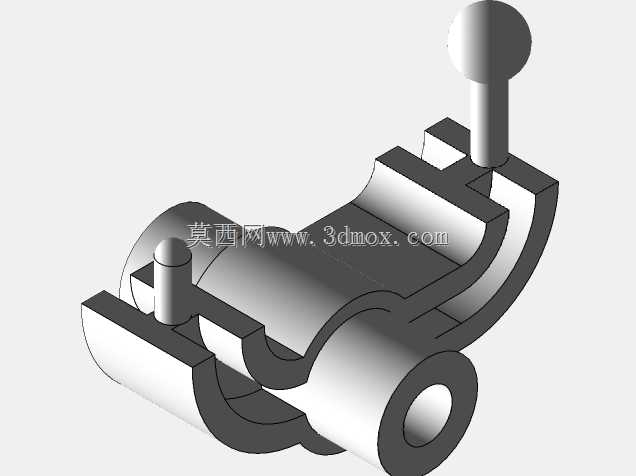

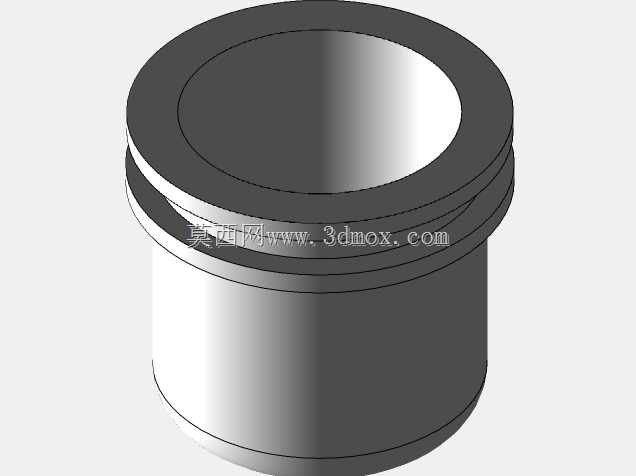

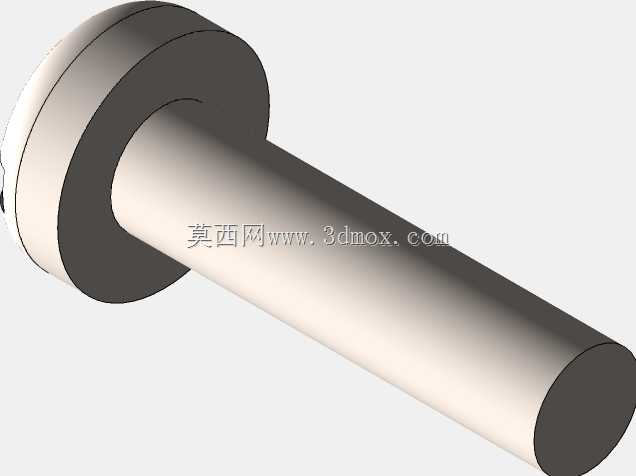

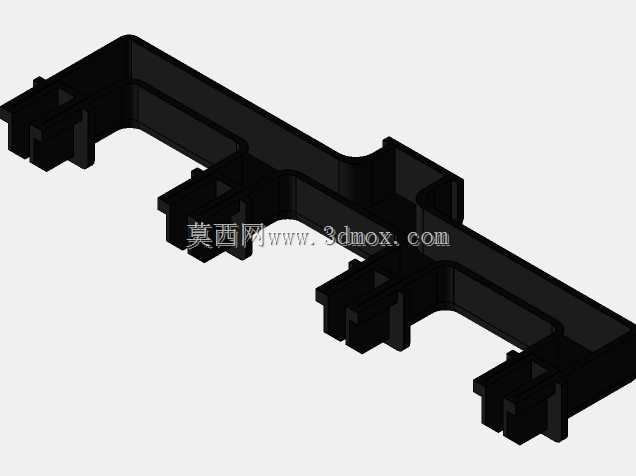

　　风扇直接通过皮带轮与曲轴前端连接，随曲轴转速同步调整冷却风量，省去了额外的电子控制冷却结构，结构简单可靠，适配固定式设备低维护成本的使用需求，风扇护罩采用导风结构设计，能够将冷却气流均匀导向缸体与缸盖的散热鳍片区域，保证各缸工作温度均匀，避免局部过热导致的缸体变形或润滑失效。进排气系统采用同侧排布的设计思路，进气歧管与排气歧管布置在缸体的同一侧，简化了管路布局，减少了整机的横向安装尺寸，进气端预留了空气滤清器的安装接口，可根据使用场景的粉尘浓度适配不同过滤等级的空滤组件，排气端采用分体式歧管汇聚设计，各缸排气支管独立引出后汇聚到总排气出口，减少各缸排气之间的干涉，降低排气阻力。从安装边界来看，整机底部采用一体化的铸铁安装底座，这款直列四缸固定式动力装置，主要面向固定工况的动力输出场景设计，可作为小型发电机组、农用排灌设备、小型工业作业机组的核心动力源，适配持续稳定运转的作业需求，无需搭载车载类的复杂减震与变速适配结构，整体布局偏向固定式安装的稳定性优先设计逻辑。从结构布局来看，整机采用直列四缸的经典排布，四个气缸沿曲轴轴向依次排列，缸体采用整体式铸铁结构的设计思路，曲轴箱与缸体集成设计，既保证了缸体的刚性，也减少了分体连接带来的密封隐患，能够承受四缸交替做功带来的持续交变载荷。曲轴采用全支撑设计，每个曲柄臂两侧都设置主轴颈支撑，有效降低曲轴运转过程中的挠曲变形，适配长时间高负荷运转的工况需求。冷却系统采用轴流风扇前置的布局，

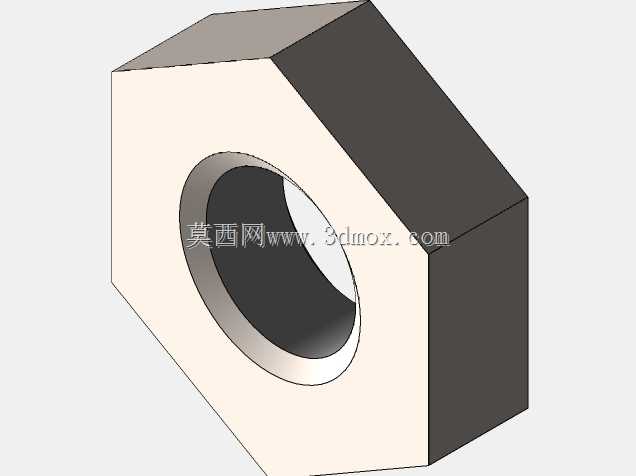

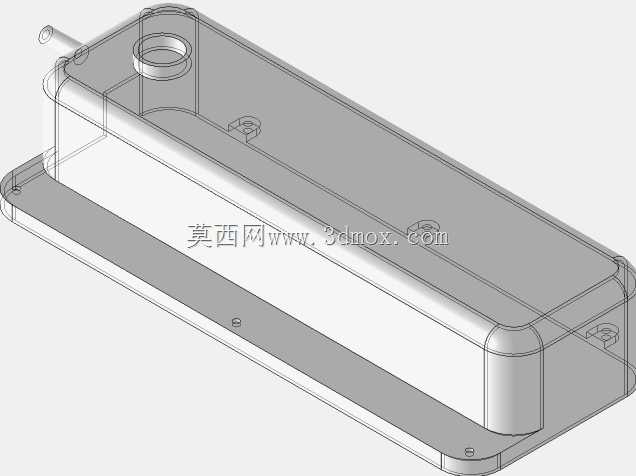

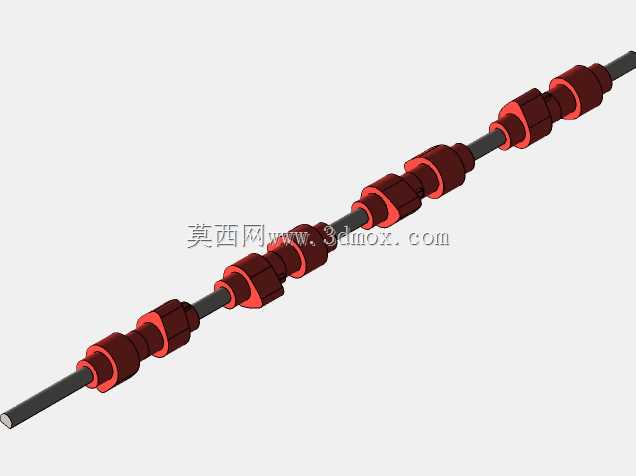

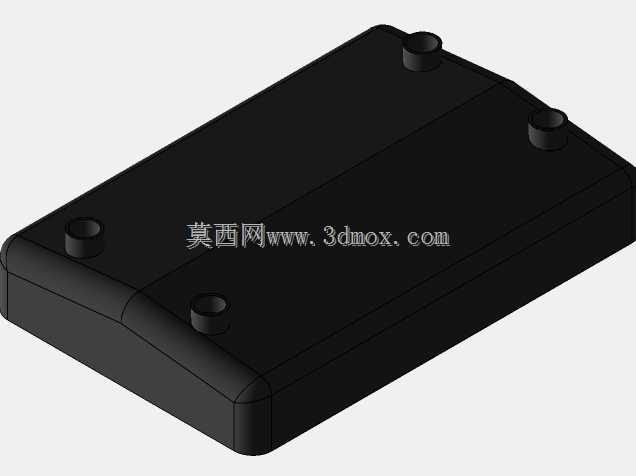

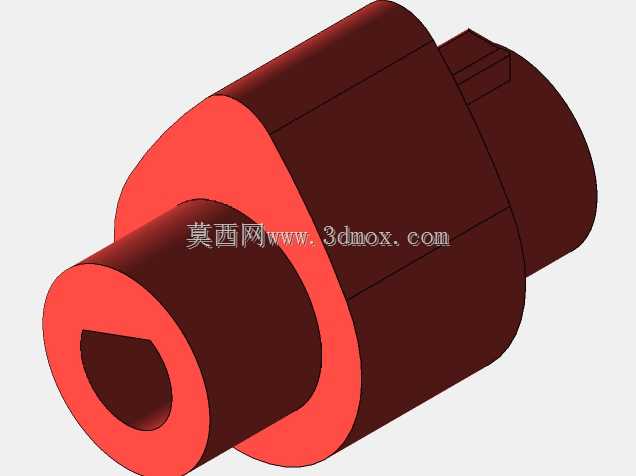

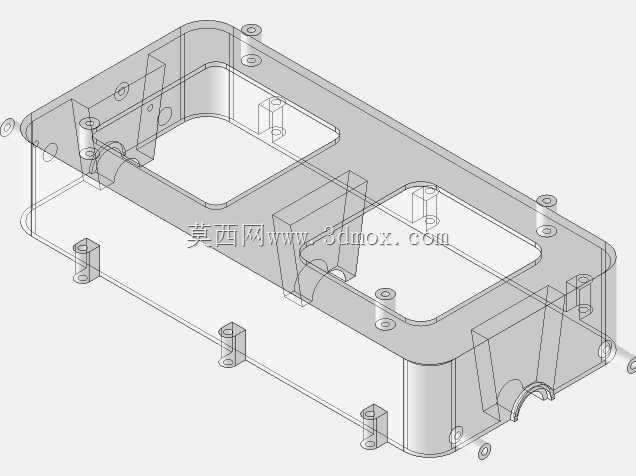

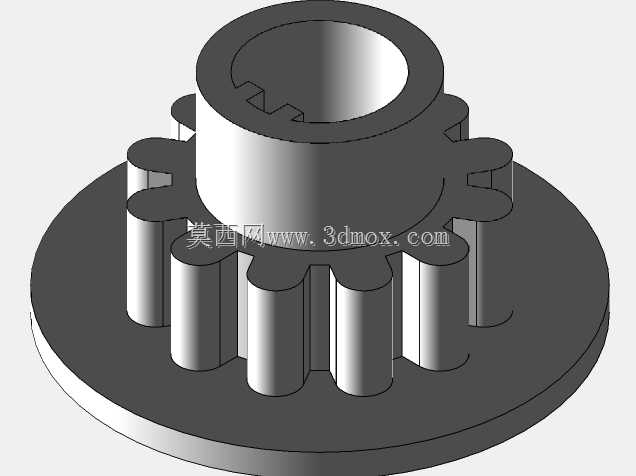

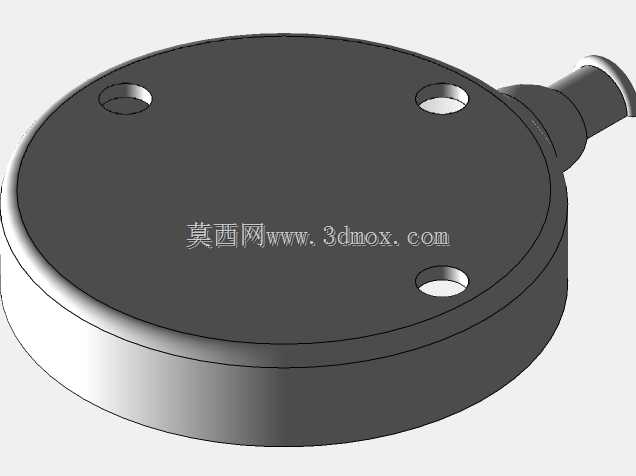

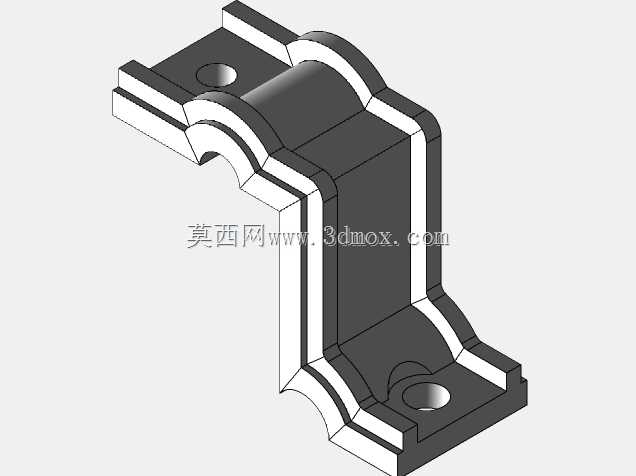

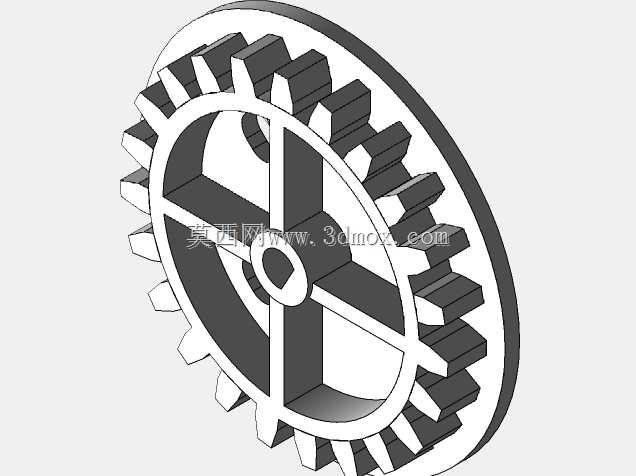

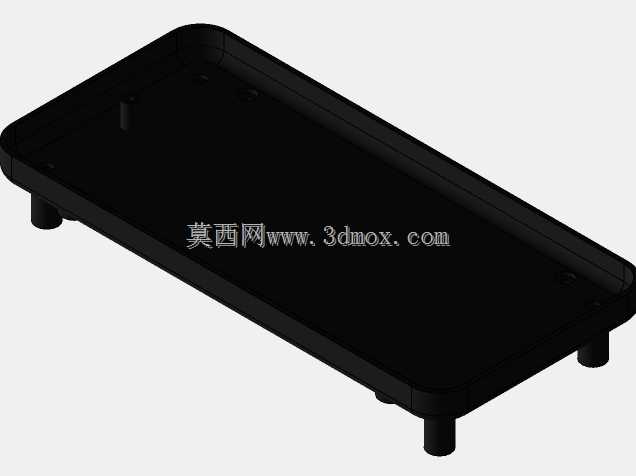

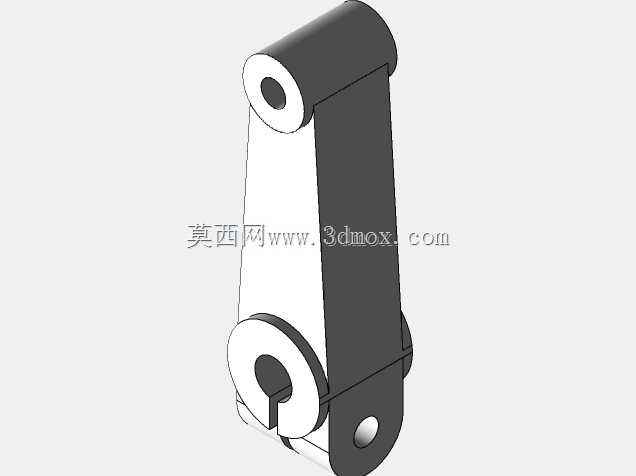

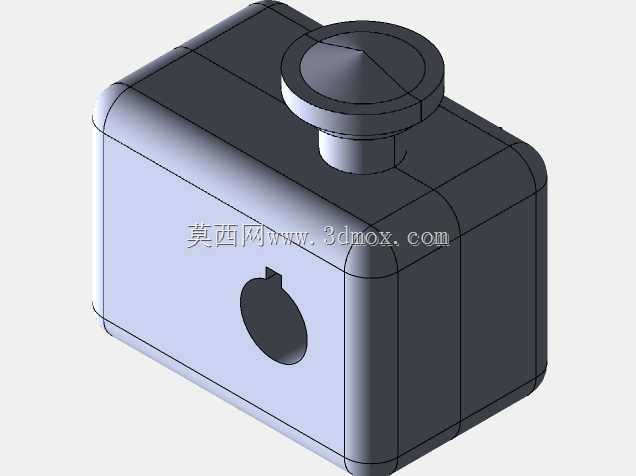

　　底座上预留了四个对称分布的地脚螺栓安装孔，安装孔位的间距经过标准化设计，可直接适配通用固定式动力机组的安装机架，无需额外制作过渡连接板；整机的重心落在底座中心区域，安装后无需额外添加配重块即可保证运转稳定性，底座与缸体之间采用加强筋连接，能够抵消曲轴运转带来的振动传递，减少振动向安装机架的传导。润滑系统采用压力飞溅复合式设计，机油泵内置在曲轴箱底部，通过曲轴驱动建立油压，向主轴颈、连杆轴颈等高速摩擦副供给压力润滑油，缸壁、凸轮轴等区域采用飞溅润滑，结构简单可靠，机油加注口设置在气门室盖顶部，机油标尺从曲轴箱侧部引出，日常检查与维护操作无需拆解额外部件。燃油供给系统采用机械式高压油泵设计，油泵通过凸轮轴驱动，

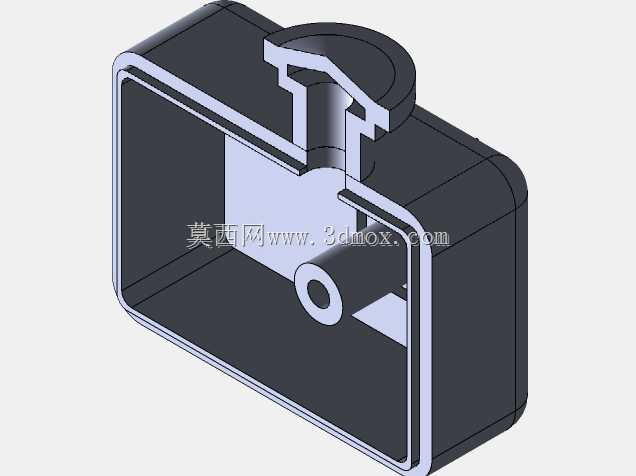

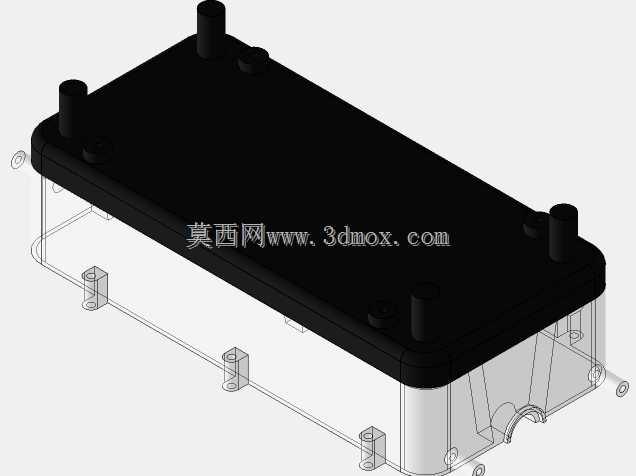

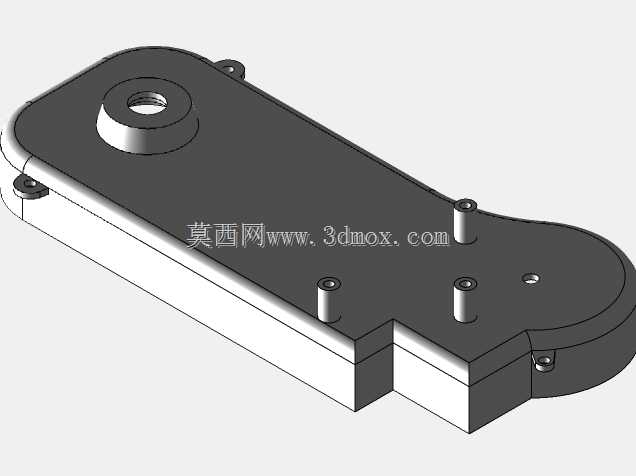

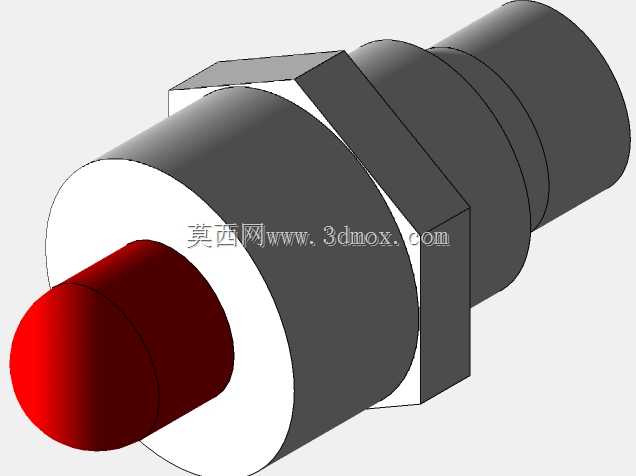

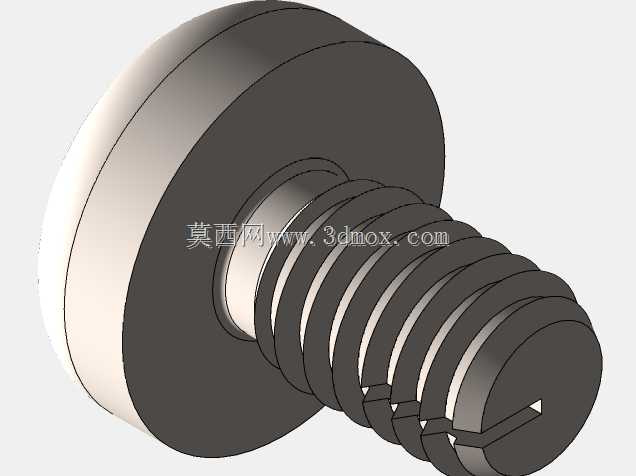

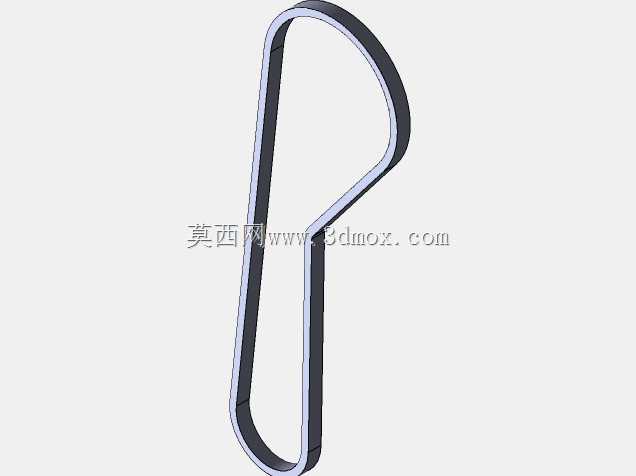

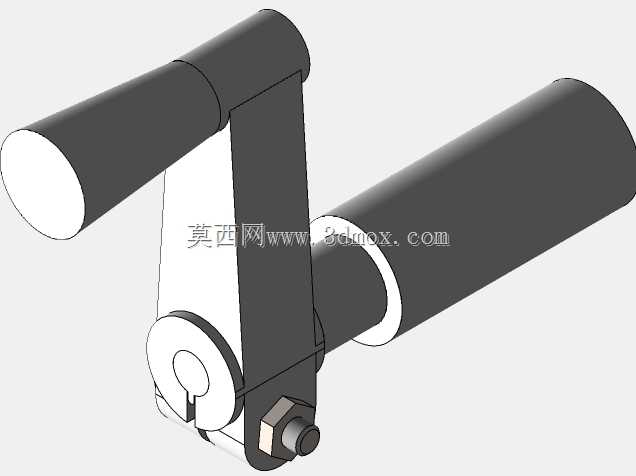

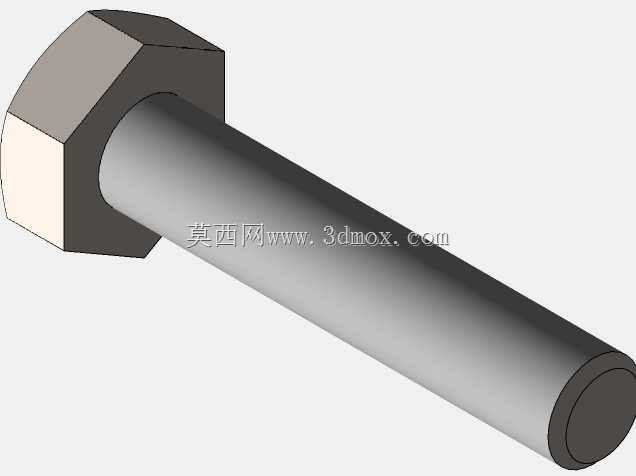

　　可根据曲轴转速自动调整供油量，适配不同负荷下的动力输出需求，喷油器采用斜置安装方式，喷油角度对准燃烧室中心，保证燃油雾化后与空气充分混合，提升燃烧效率。整机的电气系统接口集中布置在缸体侧部的接线盒内，包含启动电机接线端、发电机接线端、油压监测接线端、水温监测接线端，外部接线可直接通过接线盒的防水格兰头接入，布线规整，便于现场安装接线。在设计过程中，充分考虑了固定式动力设备的维护便利性，气门室盖采用快拆螺栓固定，拆解后即可直接调整气门间隙；机油滤清器、燃油滤清器都布置在缸体外侧易于操作的位置，更换滤芯时无需拆解周边其他部件；前端的皮带轮张紧结构采用可调式支架设计，调整皮带张紧度时仅需松开支架固定螺栓即可操作，

　　无需移动风扇或水泵的安装位置。从尺寸边界来看，整机的横向尺寸控制在直列四缸结构的最小合理范围，纵向尺寸预留了风扇与飞轮的安装空间，高度方向以缸盖顶部的气门室盖为最高点，安装时仅需在顶部预留少量的散热与维护空间即可，无需过大的安装净空，适配各类紧凑型固定式机组的舱体布局需求。这类固定式四缸动力装置，相比同功率的单缸或双缸机型，运转平顺性更好，曲轴每旋转180度就有一个气缸做功，动力输出的波动更小，能够降低输出轴的扭转振动，延长后端连接的发电机、水泵等设备的轴承使用寿命；同时四缸结构的整机平衡性更优，运转时的振动幅度更小，对安装基础的强度要求更低，适合在厂房、农田、野外作业站点等不同场景的固定点位安装使用。
