单螺杆挤出成型设备结构设计

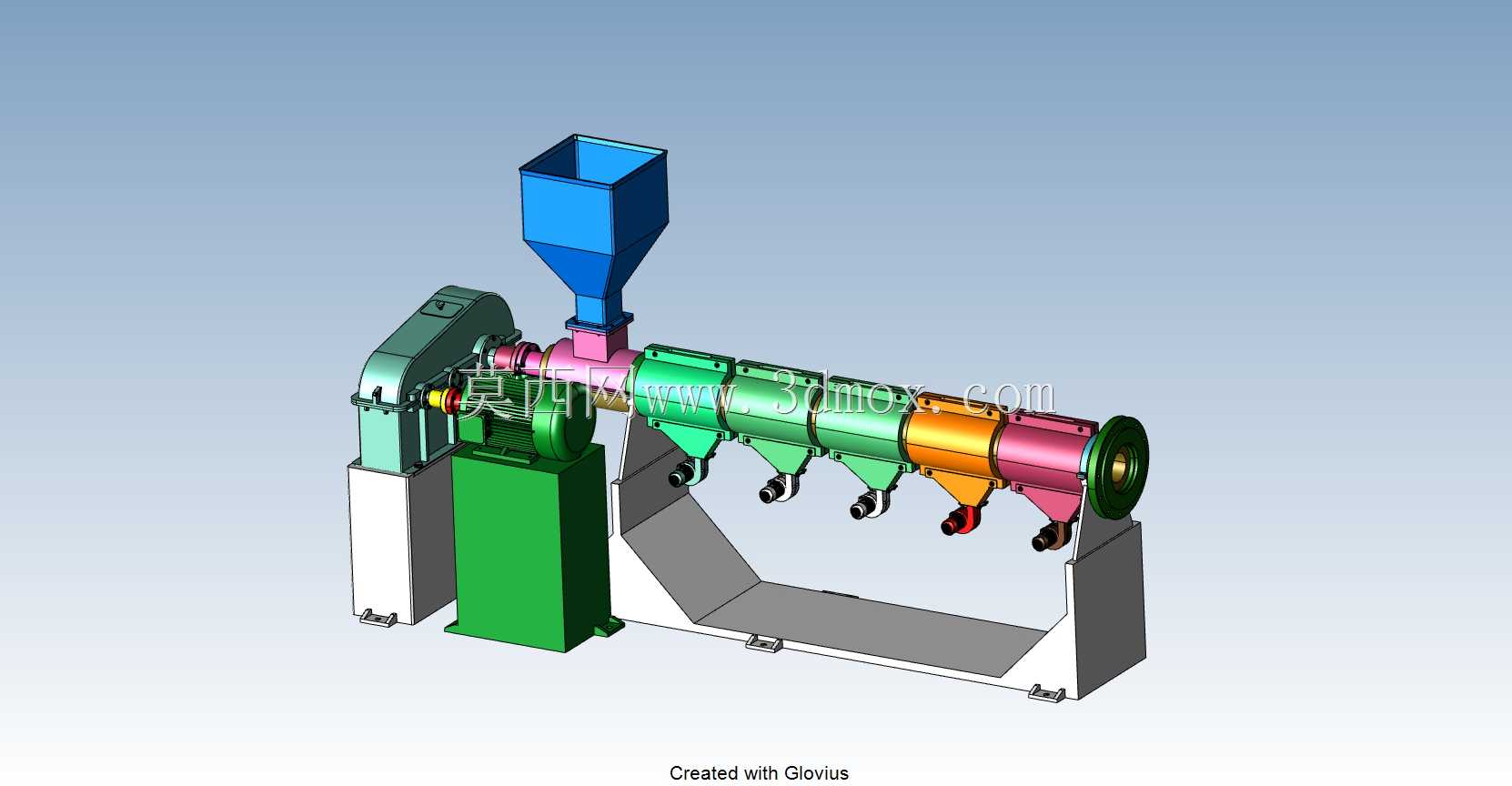

　　单螺杆挤出设备是橡塑加工领域应用极广的核心成型装备，这套三维结构完整还原了设备从进料到挤出成型的全流程功能模块，可直接用于结构校核、方案演示与非标改型参考。设备进料端采用方锥形料斗设计，大口径上沿适配人工投料或自动上料机的出料对接，锥段内壁做顺滑过渡处理，避免粒料、粉料在进料段出现架桥、卡料问题，料斗与机筒进料段采用法兰快接结构，日常清理换色时可快速拆卸，无需拆解上部驱动单元。驱动端采用减速电机直连传动布局，电机与减速箱集成安装在独立焊接机架上，输出轴通过联轴器与螺杆本体连接，传动路径短、扭转间隙小，可在高扭矩输出工况下保持稳定转速，避免螺杆转动时出现径向跳动影响塑化均匀性；驱动侧机架与机筒支撑机架做分体式设计，

　　中间预留减震调整间隙，可抵消设备满负荷运行时的传动震动向机筒段传递，保证挤出段的工作稳定性。机筒部分采用分段式模块化设计，沿螺杆轴向分为进料输送段、压缩塑化段、均化计量段，每段机筒外部配置独立的加热冷却模块，对应位置预留了温度传感器安装孔，可根据加工物料的熔融特性独立调整各段温度，适配PP、PE、ABS等多种热塑性塑料的加工需求；机筒下方设置多个可调支撑脚，安装时可通过调整支撑脚高度校正机筒水平度，避免螺杆长期偏磨导致的设备寿命缩短。螺杆作为核心工作部件，采用等距不等深的经典单螺杆结构，进料段螺槽深度较大，可快速输送松散物料，压缩段螺槽深度逐步收窄，配合外部加热完成物料的压实、排气与熔融，均化段螺槽深度恒定，

　　可将熔融物料充分均化后稳定输送至机头位置，保证挤出压力波动控制在合理区间。机筒末端的机头连接法兰采用标准止口定位结构，可适配不同规格的吹膜、挤管、造粒、型材挤出机头，满足不同生产线的工艺切换需求。整套设备的安装边界充分考虑车间布局需求，驱动单元与挤出单元沿轴向排布，整体宽度控制在1.2米以内，长度方向根据螺杆长径比做对应延伸，设备底部机架预留地脚螺栓安装孔，可直接固定在硬化车间地面，无需额外做复杂混凝土基础；设备侧面预留了电气线路与冷却水路的走线空间，所有外接管路接口统一布置在驱动侧下方，方便车间水电气管线的集中排布。从实际应用场景来看，这类单螺杆挤出设备可配套不同辅机完成塑料造粒、管材挤出、薄膜吹制、异型材生产、

　　线缆包覆等多种加工工序，是中小规模橡塑制品生产线的核心主机；这套三维结构完整还原了各部件的装配关系，包括螺栓连接位置、密封件安装槽、运动部件的避让间隙，做结构改型时可直接调整螺杆长径比、机筒加热功率、驱动电机扭矩等参数，快速适配不同产能、不同物料的加工需求，无需从零开始搭建基础结构。设备的护罩设计也充分考虑了生产安全需求，传动联轴器位置设置可拆卸式安全护罩，机筒加热段外部预留保温层安装空间，既可以减少热量损耗，也能避免操作人员误触高温表面发生烫伤；料斗位置可根据需求添加磁力架、干燥料斗等附加模块，安装接口已在结构中做预留，改型时无需重新加工进料段法兰。
