含挤出压延覆膜单元的地材生产线结构

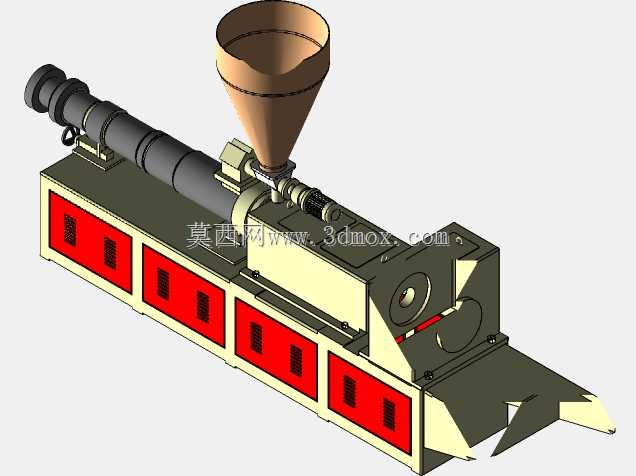

　　这套产线结构主要面向弹性地材、复合片材类产品的连续化生产场景，在商用PVC地板、防滑覆膜地垫、复合装饰片材的生产车间中属于核心成型工段设备，衔接上游原料混配工序与下游裁切、堆垛工序，承担从熔融塑化到片材定型复合的全流程成型作业。从结构布局来看，整套设备沿物料行进方向呈线性排布，最前端的挤出单元采用单螺杆塑化结构，料斗设置于机筒进料段上方，机筒外部分段布置加热冷却模块，可根据原料熔融曲线调整各段温度参数，螺杆长径比适配聚烯烃类、PVC类地材原料的塑化需求，出料端配置窄缝型模头，可将熔融状态的原料均匀挤出为指定厚度的料片，模头开度可通过调节螺栓微调，适配不同厚度规格的产品生产需求。挤出模头出料位置直接衔接压延单元，

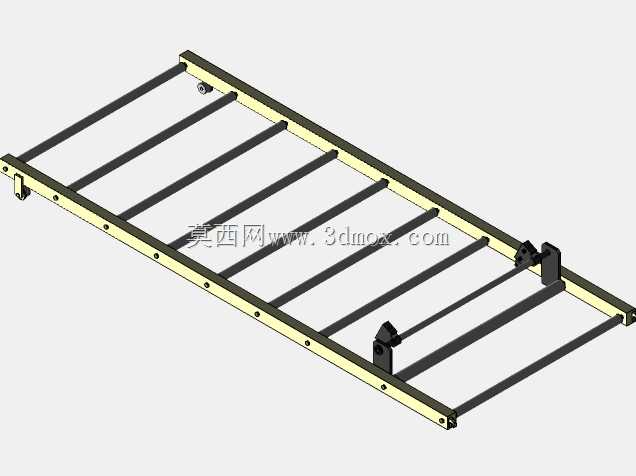

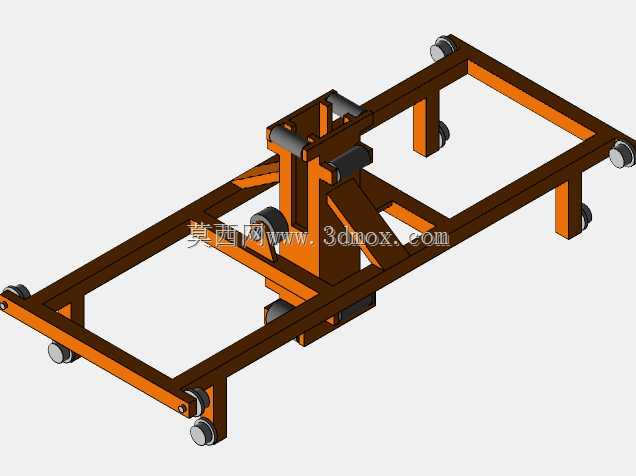

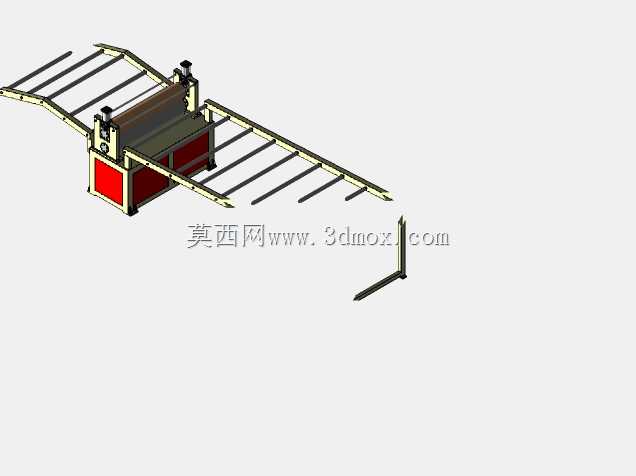

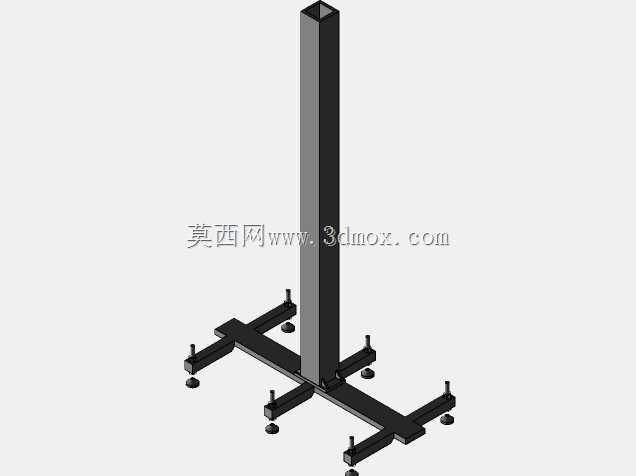

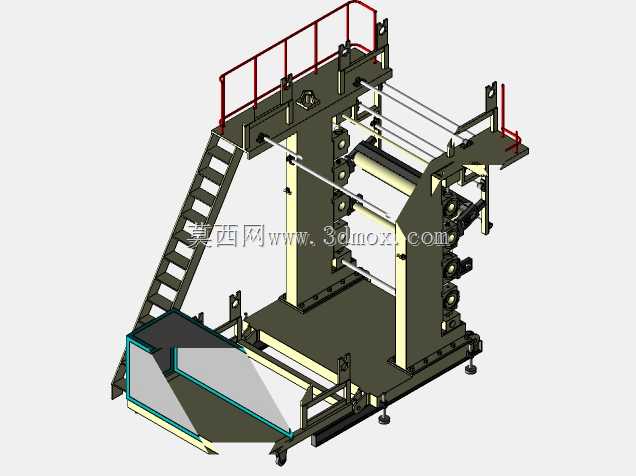

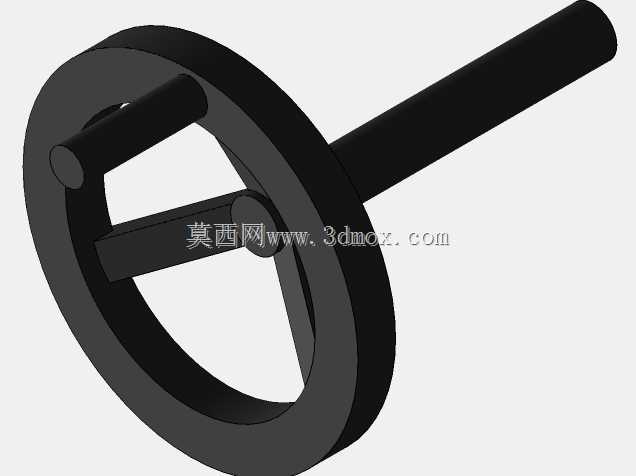

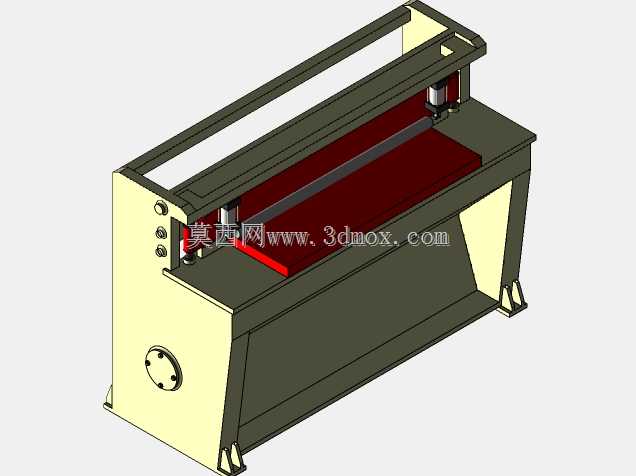

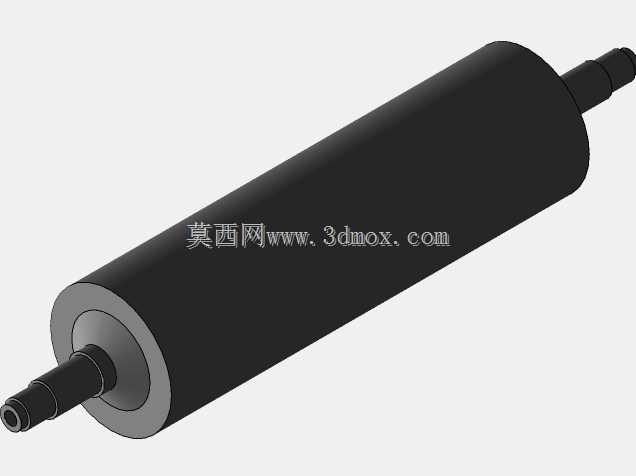

　　压延辊组采用多辊平行排布结构，辊筒内部设计有流道可通入温控介质，保证辊面温度均匀，将挤出的熔融料片逐步压延至目标厚度，同时通过辊间速差调整片材的纵向拉伸比，保证片材厚度公差控制在生产允许范围内，压延辊的间隙调节采用双侧同步调整结构，避免辊隙偏斜导致的片材厚度不均问题。压延单元出料端衔接覆膜导向机构，通过多组导向辊将预制的装饰膜、耐磨层平稳牵引至压延后的基片表面，利用基片自身余温实现膜层与基片的初步贴合，导向辊的位置可根据覆膜角度需求调整，保证膜层张力恒定，避免覆膜过程中出现褶皱、偏移问题。整套产线的支撑框架采用型钢焊接结构，底部配置可调式支撑脚，可根据车间地面平整度调整设备水平度，安装时需预留挤出单元侧的原料上料操作空间、

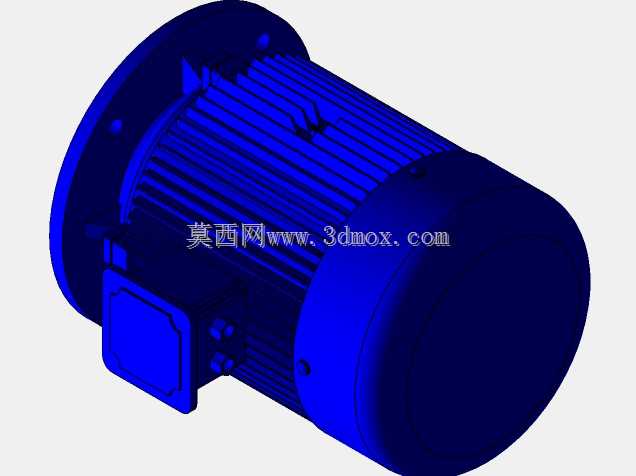

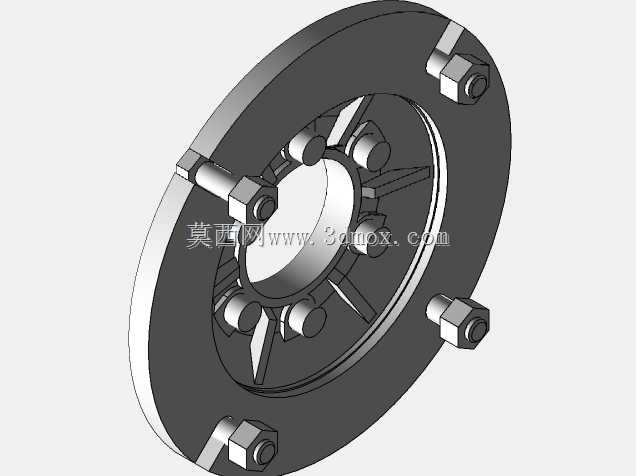

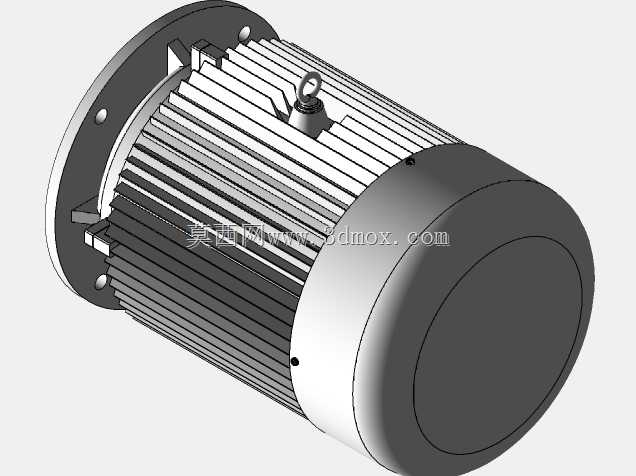

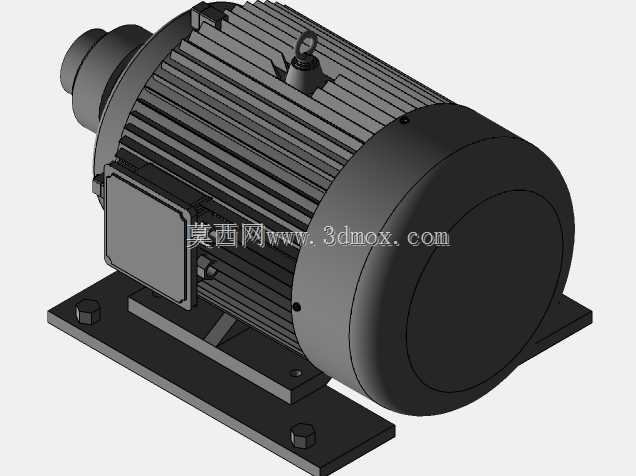

　　压延单元侧的辊筒清理维护空间，设备总长度沿物料走向覆盖从原料进料到覆膜出料的完整工段，两侧预留不小于一米的操作通道，方便日常巡检、参数调整与设备维护。设计过程中重点考虑了物料行进的同轴度，所有辊组的安装基准面统一加工，保证各辊筒轴线平行度误差控制在机械安装允许范围内，避免片材在输送过程中出现跑偏问题；挤出机筒与模头的连接位置采用法兰密封结构，防止熔融原料泄漏，同时设置有压力检测点位，可实时监测模头内部熔体压力，保证出料稳定性。针对地材生产过程中可能出现的原料熔体强度波动问题，压延单元与挤出单元的驱动采用独立变频控制，可根据实时出料速度匹配压延辊的线速度，避免料片被拉断或者堆料；覆膜单元的张力控制采用阻尼调节结构，

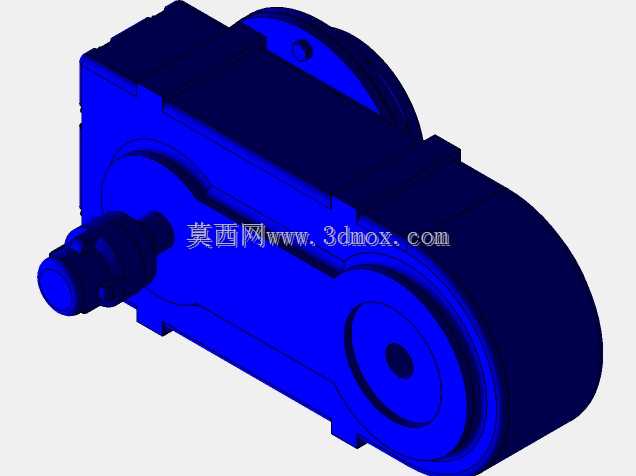

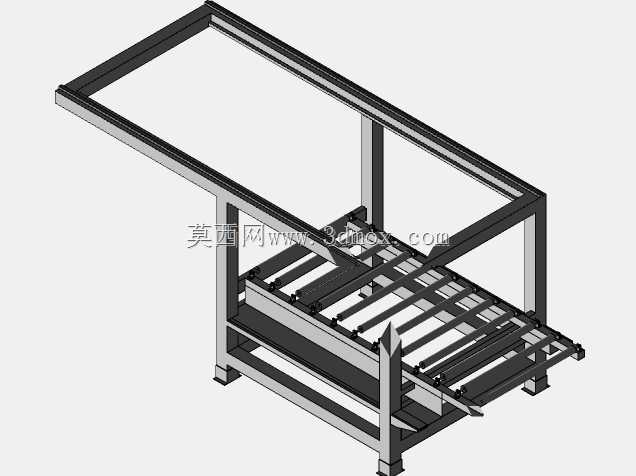

　　无需额外配置复杂的张力控制系统即可满足常规地材产品的覆膜精度要求，降低设备整体的制造成本与维护难度。设备的所有旋转部件外侧均设计有安全防护结构，传动带、联轴器等位置设置可拆卸式防护罩，既满足车间安全生产的防护要求，也方便日常检修时快速拆卸。从安装边界来看，挤出单元的进料端高度适配常规真空上料机的出料高度，无需额外搭建过高的上料平台，压延单元的操作侧高度匹配操作人员站立操作的舒适高度，方便调整辊隙、清理辊面残留物料，覆膜单元的出料端高度可直接衔接后续的冷却托架、牵引裁切设备，无需额外设置过渡输送结构。整套结构的模块化设计程度较高，挤出单元、压延单元、覆膜单元均可单独拆分运输，到现场后通过定位销与连接螺栓即可完成组装，降低长途运输的难度与现场安装的调试周期，各单元的驱动管线采用快插接头连接，减少现场接线配管的工作量。在实际生产应用中，这套产线可通过更换模头、调整压延辊间隙、更换覆膜导向辊的位置，适配不同厚度、不同覆膜结构的地材产品生产，无需对整体结构做大规模改动，具备较好的生产柔性，适配中小规模地材生产企业的多品种小批量生产需求。
