卷状物料压合裹包作业设备结构设计

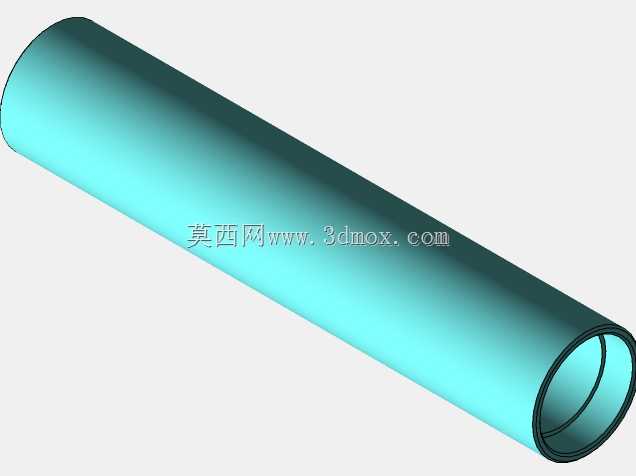

　　在卷材类产品的后段加工工序里，压合裹包环节一直是影响成品外观规整度、储运防护性的核心节点，这类设备的设计逻辑从来不是简单的机架堆砌，而是要匹配卷材本身的物理特性——比如成卷物料的径向刚度、表层材料的摩擦系数、封装膜材的延展率，所有结构参数都要围绕作业过程中不损伤料卷端面、不产生膜材褶皱、封装后周向张紧力均匀这些核心要求来推导。从结构布局来看，该设备采用卧式长辊形主体承载架构，核心作业腔体为大直径圆筒结构，这种设计首先是适配成卷物料的轴向进料需求，料卷可以沿着筒体轴线方向平稳送入作业区，避免垂直进料带来的料卷偏移、表层剐蹭问题，筒体的内壁做了低摩擦处理，减少料卷送入和推出过程中的阻力，同时筒体的直径预留了足够的作业间隙，既可以适配常规直径的卷材封装需求，也能容纳压合机构、膜材导向组件的安装空间，不会出现作业过程中构件与料卷干涉的问题。压合机构的设计是整个设备的核心功能部分，区别于平面压合设备的直线施压逻辑，针对卷状物料的周向压合需求，设备采用了沿筒体周向分布的弹性压合组件，当裹包膜材包覆在料卷外侧后，压合组件会沿着径向均匀施压，让膜材与料卷表层完全贴合，同时把膜材搭接位置的压痕控制在均匀的宽度范围内，避免局部压力过大导致膜材破损，或是压力不足导致封装后膜材松脱。考虑到不同批次料卷的直径存在公差波动，压合组件带有自适应的伸缩余量，不需要每次更换料卷规格都重新调整机构位置，能适配一定尺寸范围内的卷材作业，减少产线换型的调整时间。

　　进料端的结构做了导向倒角处理，料卷送入时可以顺着倒角自动对中到筒体的中心轴线位置，不需要额外设置复杂的对中检测机构就能保证料卷的周向与压合组件的间隙均匀，这种设计在中小批量的包装作业场景里实用性很强，既降低了设备的制造成本，也减少了电气元件故障带来的停机风险。出料端则设置了平缓的承接结构，压合裹包完成的料卷从筒体送出后，会顺着承接辊道平稳移出作业区，避免料卷直接掉落磕碰端面，对于一些表层带有印刷层、或是易刮花的卷材产品来说，这种出料结构能有效降低成品的不良率。从安装边界来看，设备整体为卧式长条形布局，轴向长度根据适配的料卷最大轴向尺寸确定，径向尺寸则围绕核心筒体的直径向外预留机构安装、维护操作的空间，安装时只需要保证设备的水平度，

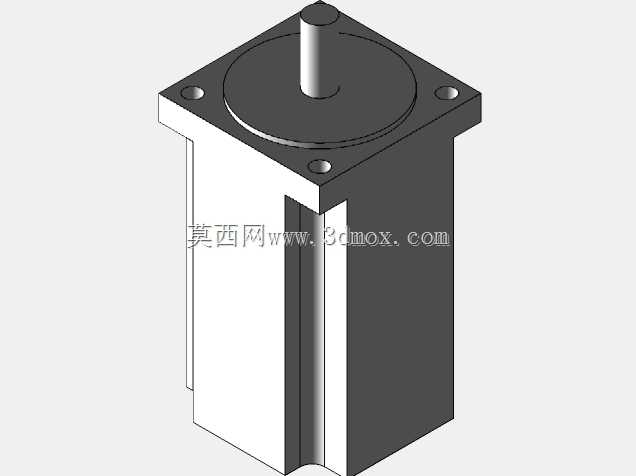

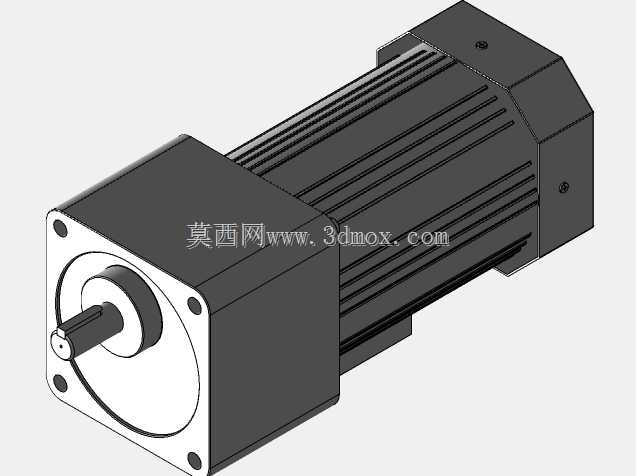

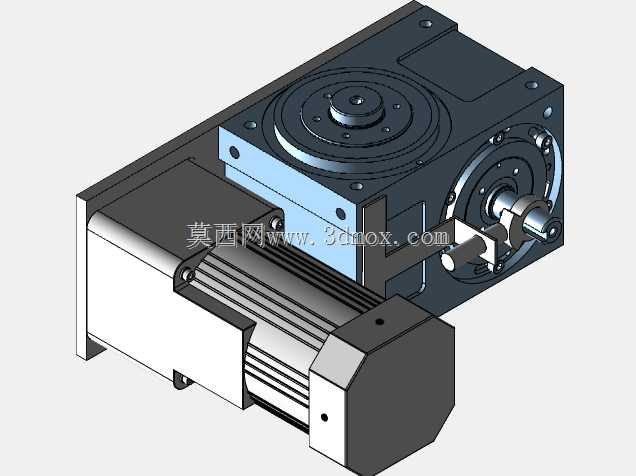

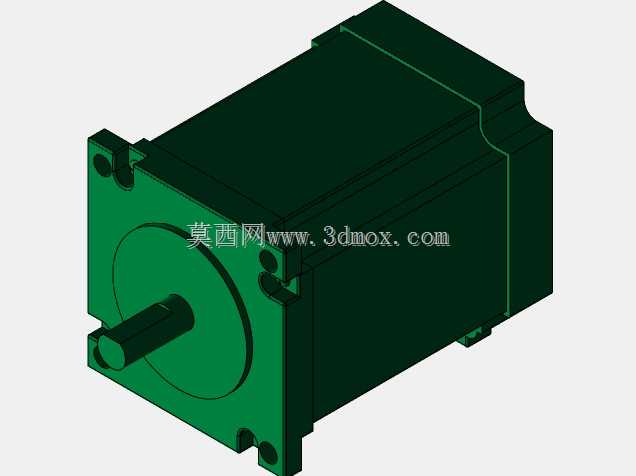

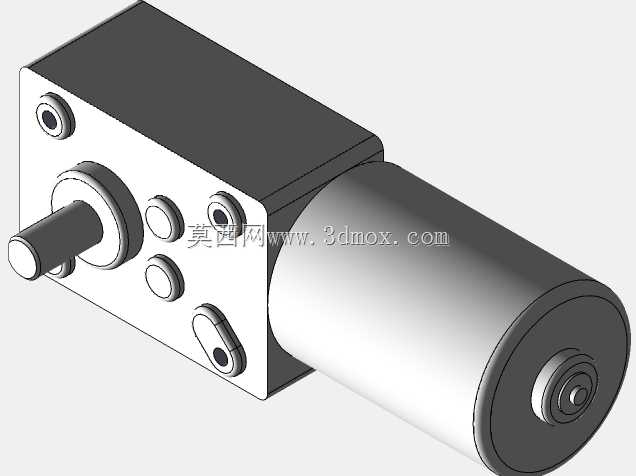

　　让筒体轴线与进料、出料辊道的轴线保持同轴，就能保证作业过程的顺畅，不需要复杂的地基预埋处理，既可以集成到全自动的卷材加工生产线里，和前端的分切、卷取工位联动，也可以作为独立设备用于零散批次的裹包作业。设备的驱动部分布局在筒体的侧下方，不会占用筒体上下方的操作空间，日常维护时可以直接从侧方打开护罩对压合组件、传动部件进行检查和更换易损件，不需要拆解设备的主体结构。在实际生产场景里，这类设备主要用于成卷的薄膜、卷材类包装材料、带状工业制品的外层封装作业，裹包后的料卷在仓储、运输过程中不会因为摩擦、磕碰导致表层物料受损，同时压合平整的封装膜也能起到一定的防尘、防潮作用，相比人工裹包的作业方式，设备压合的裹包层张紧力一致性更好，外观更规整，

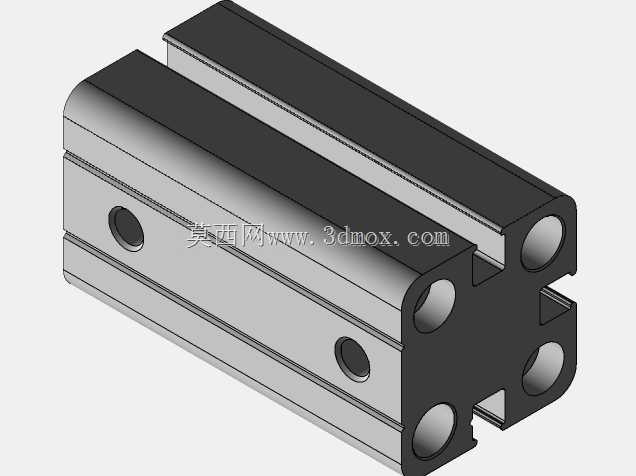

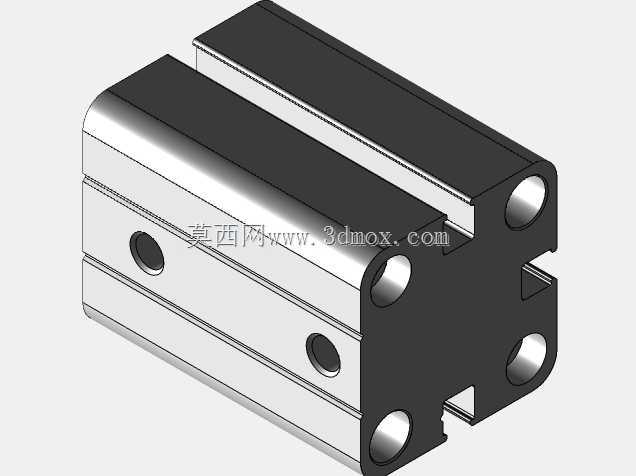

　　作业效率也能提升数倍，而且避免了人工操作时膜材缠绕松紧不一、端面封装不齐的问题。设计过程中也充分考虑了作业过程的安全性，筒体的作业区域设置了防护联锁结构，只有当防护结构闭合到位时，压合机构才会启动作业，避免操作人员误触运动部件，同时压合组件的施压压力设置了上限阈值，当料卷尺寸超差导致压力超过设定值时，设备会自动停止施压并发出提示，避免机构过载损坏。整个设备的结构没有采用复杂的异形构件，大部分承载件采用标准型材焊接后加工安装面，零部件的通用化程度较高，后期维护时的备件采购和更换成本更低，对于生产企业来说，这种兼顾作业适配性、维护便捷性、运行稳定性的结构设计，才能真正匹配车间实际生产的使用需求，而不是只停留在三维模型的外观展示层面。
