立式包装机用气缸缸体结构设计

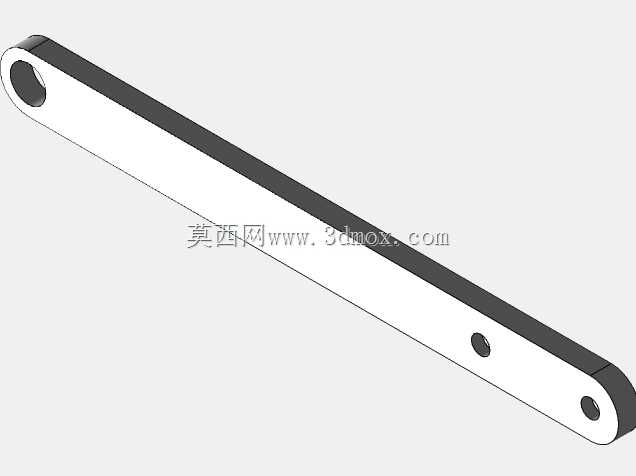

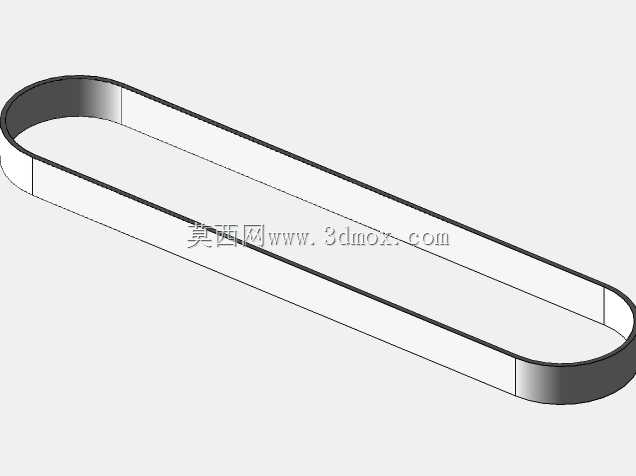

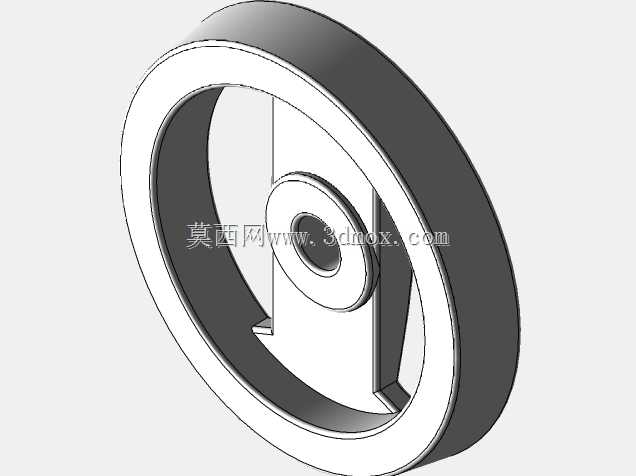

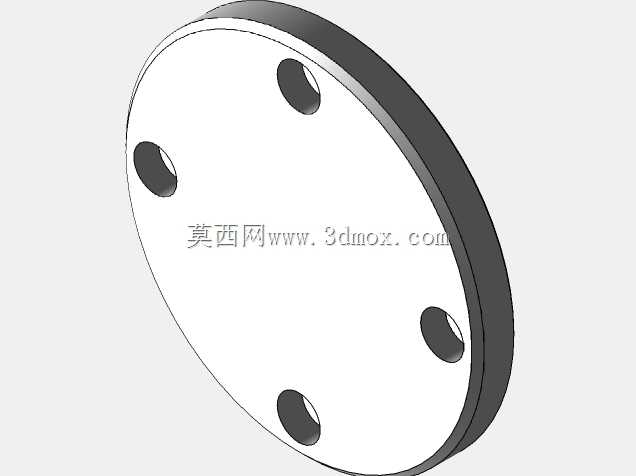

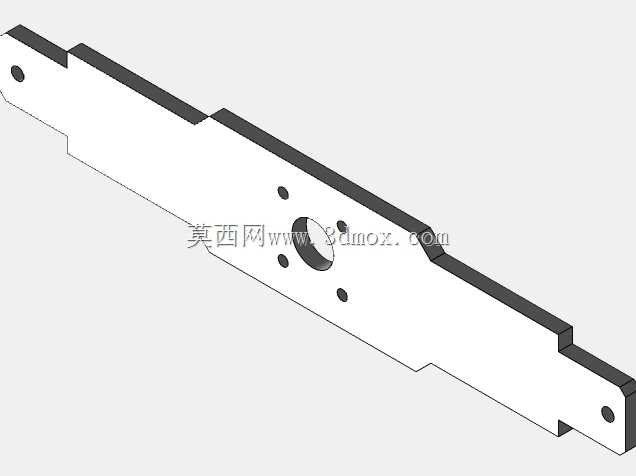

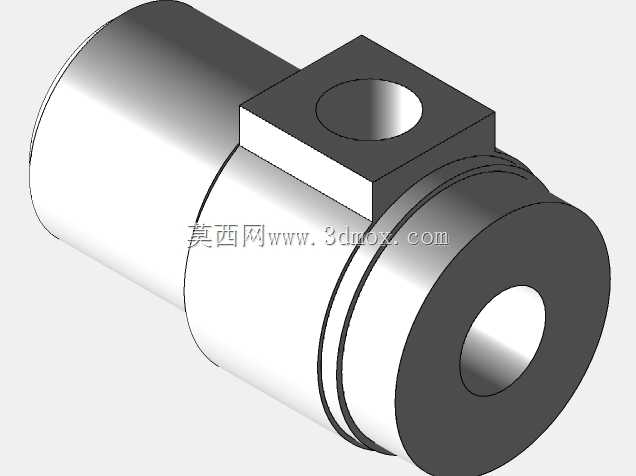

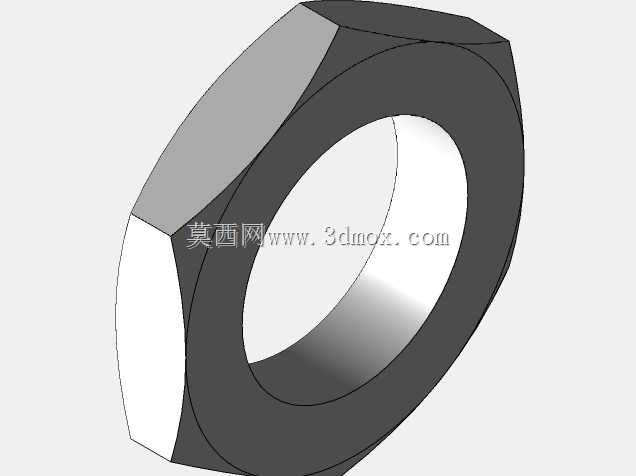

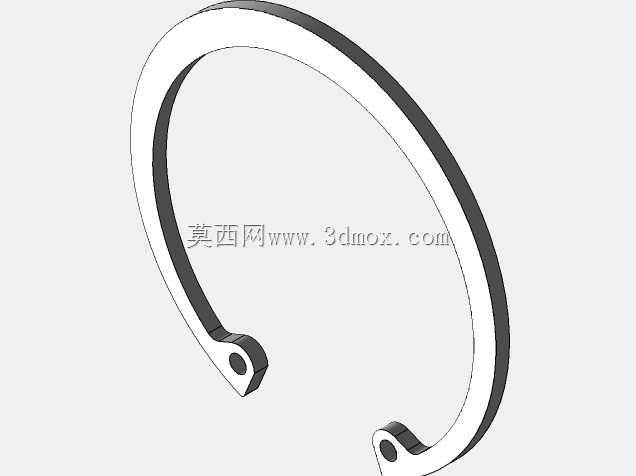

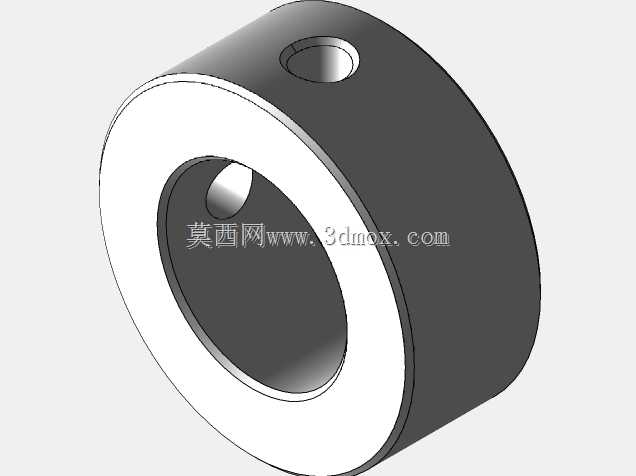

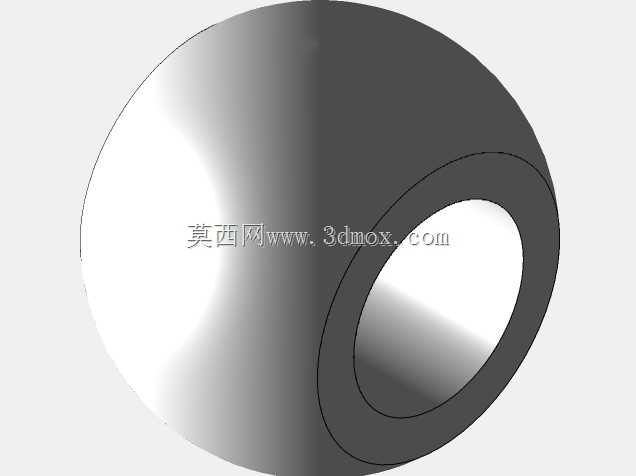

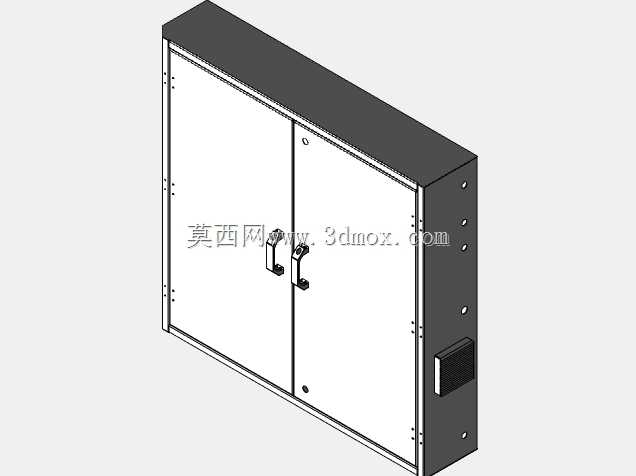

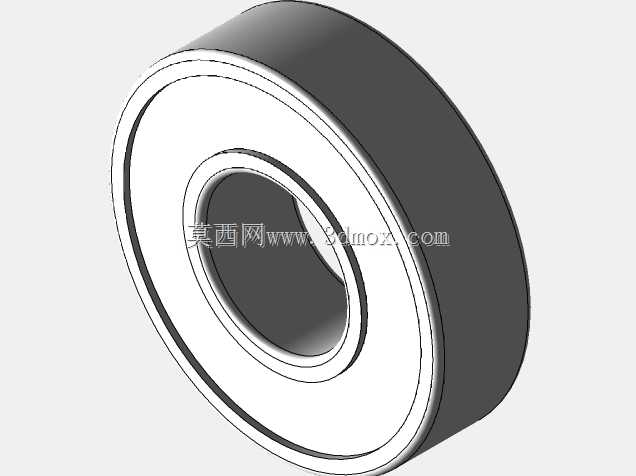

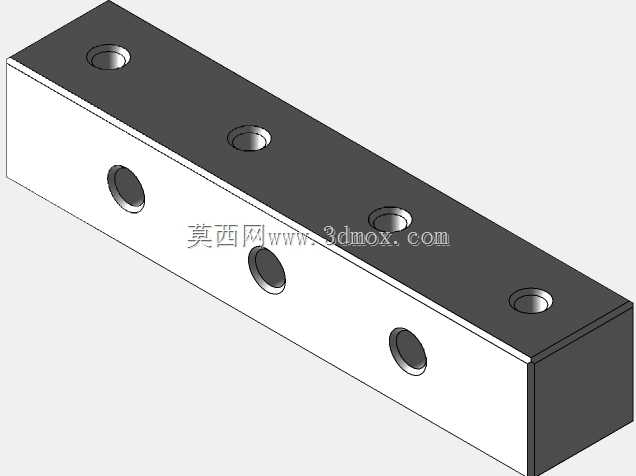

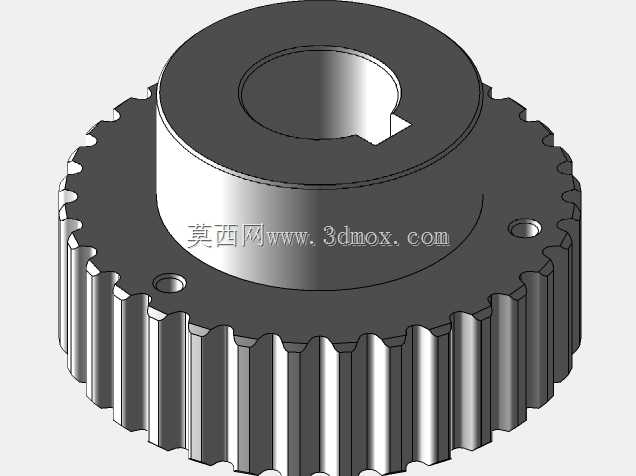

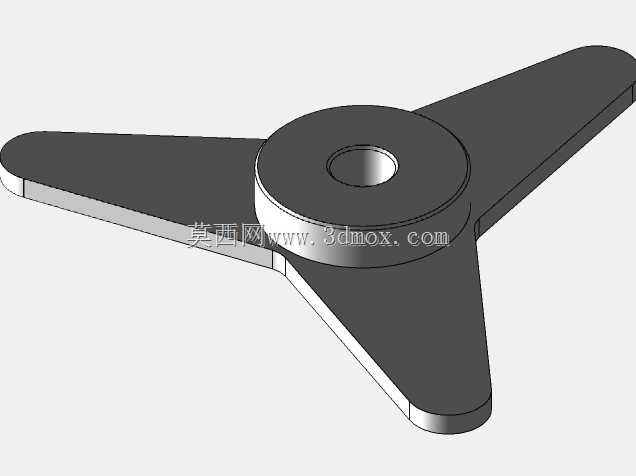

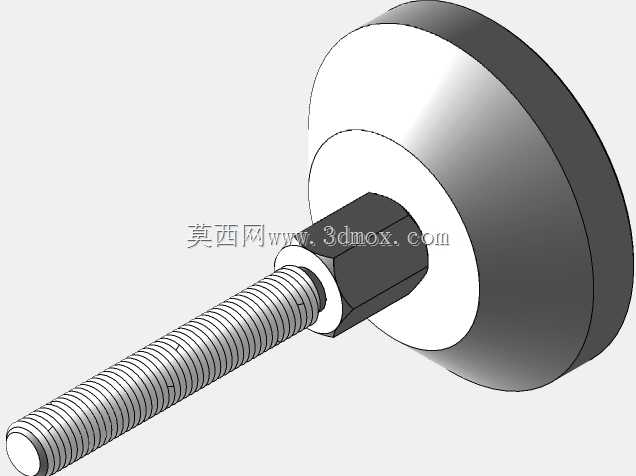

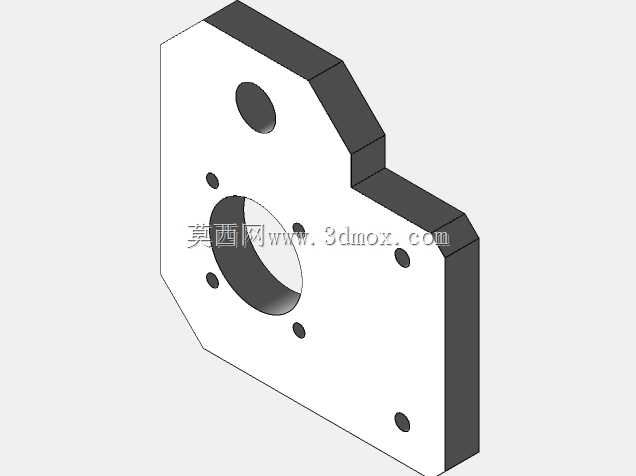

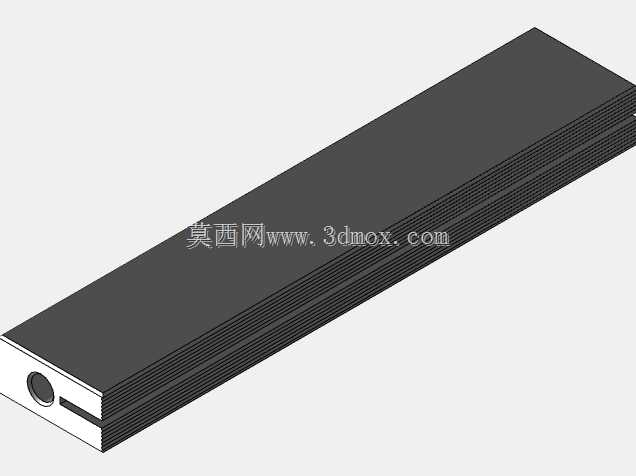

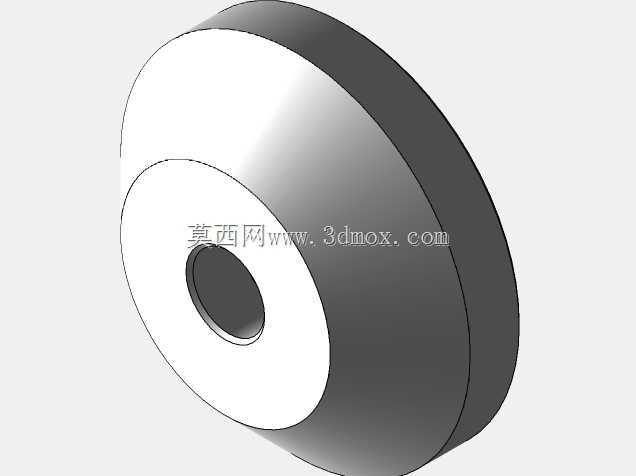

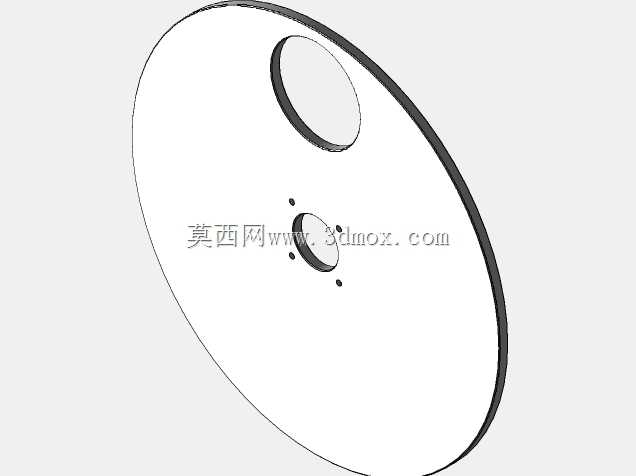

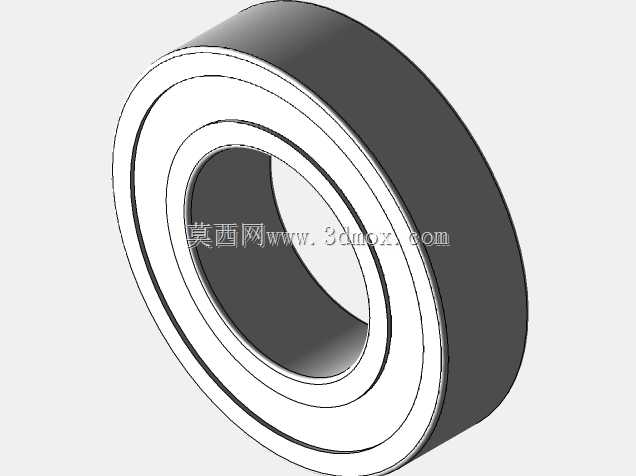

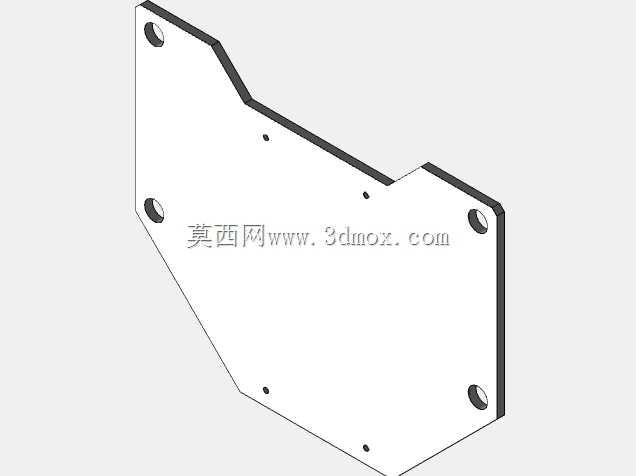

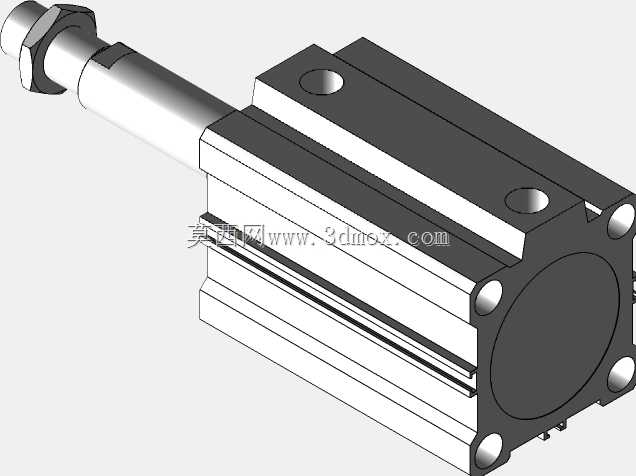

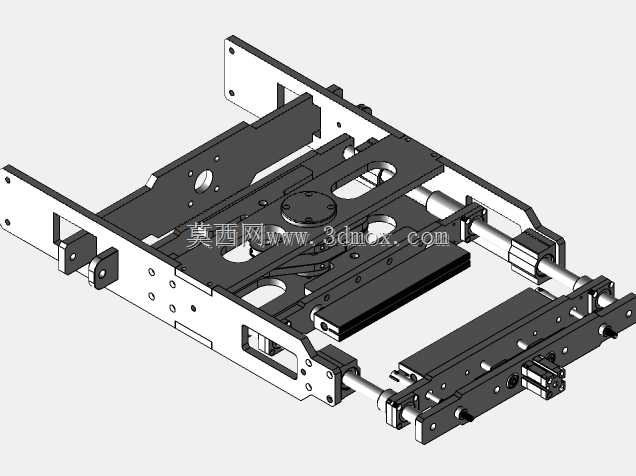

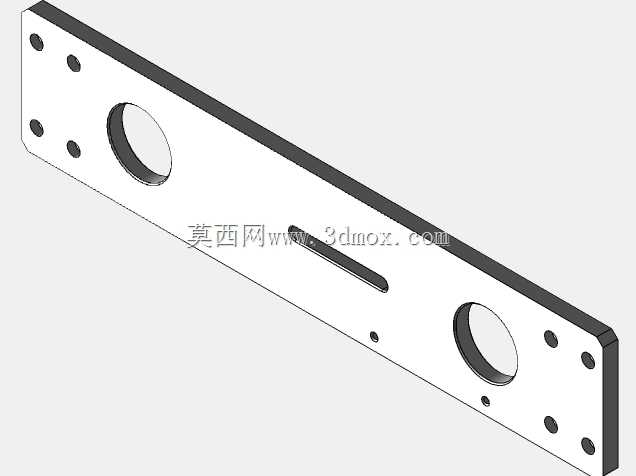

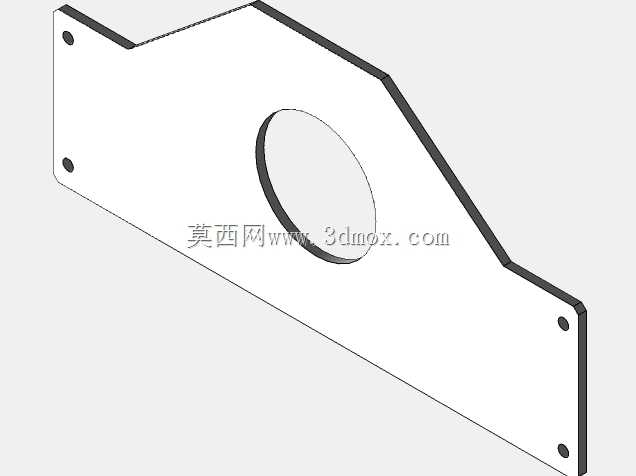

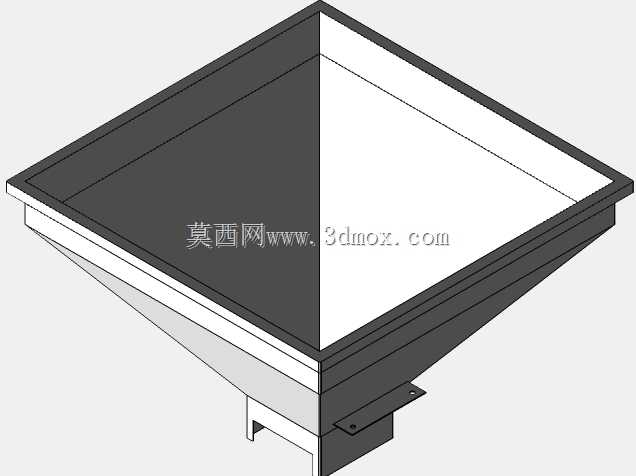

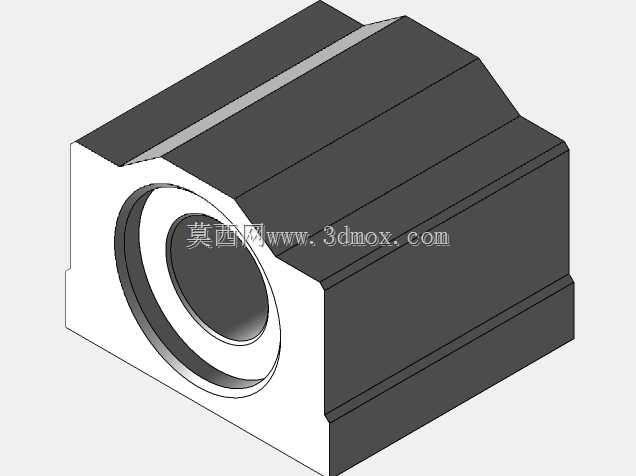

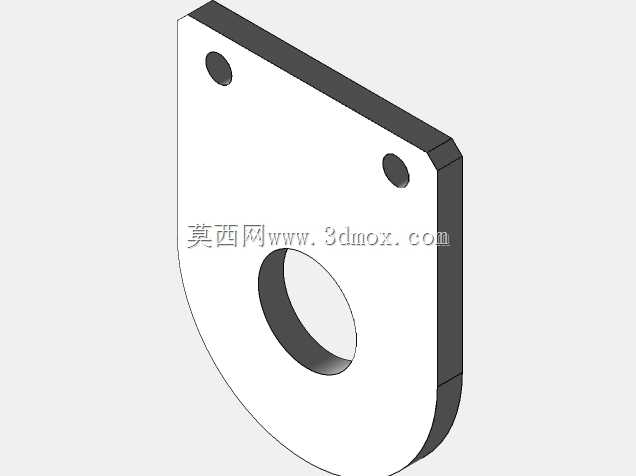

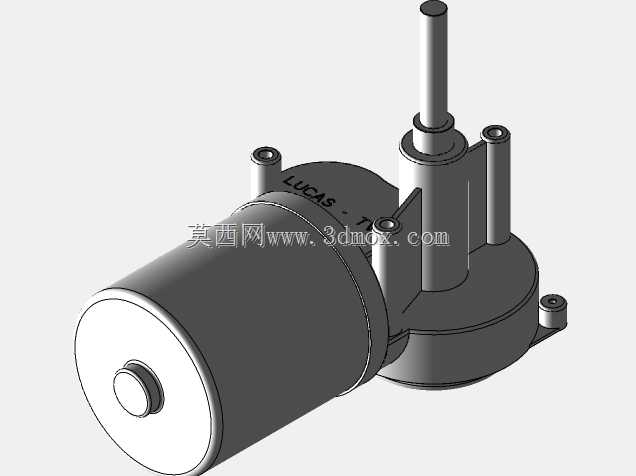

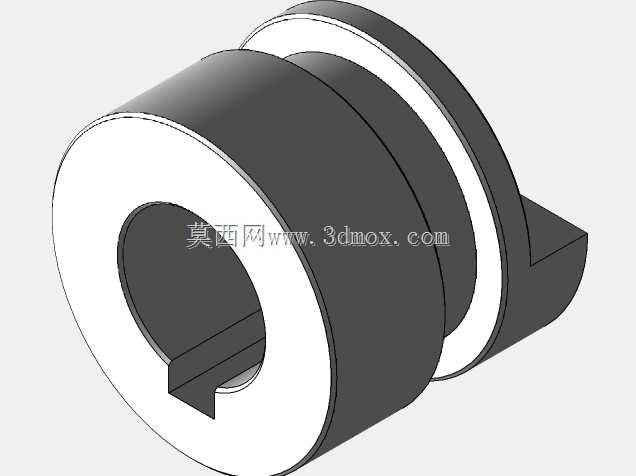

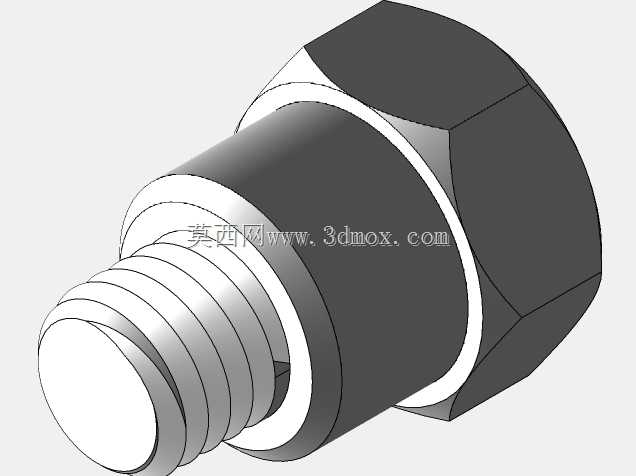

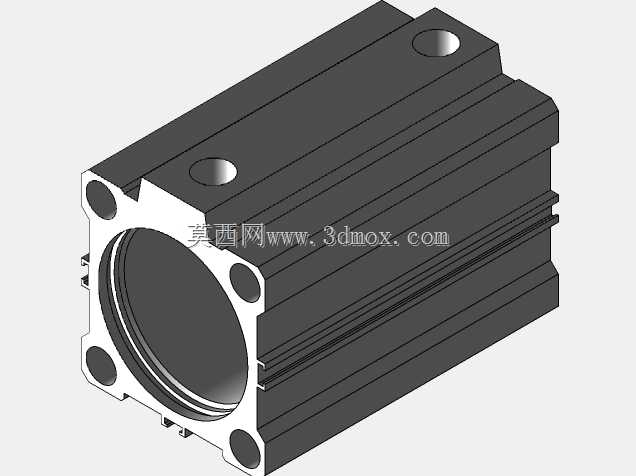

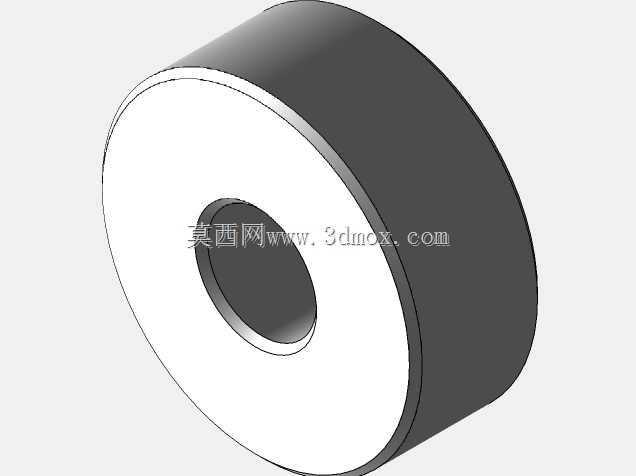

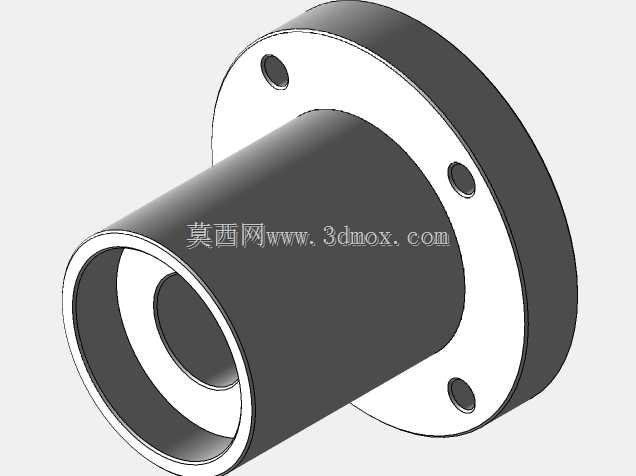

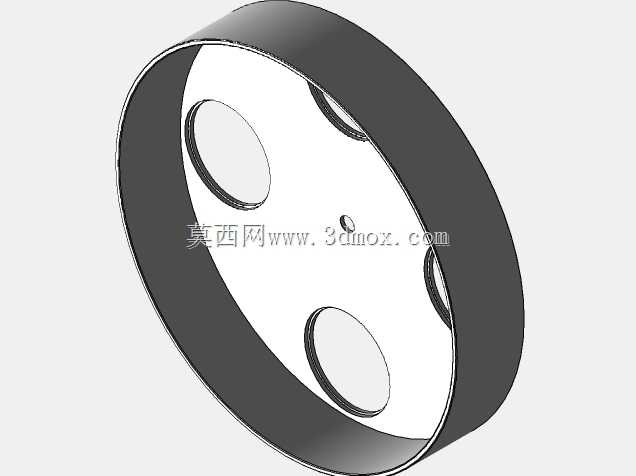

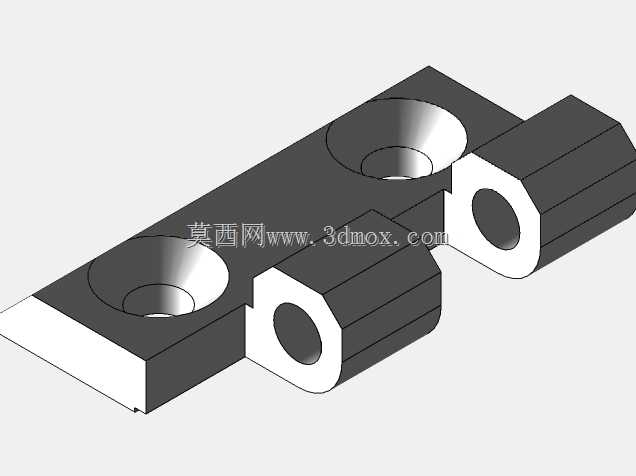

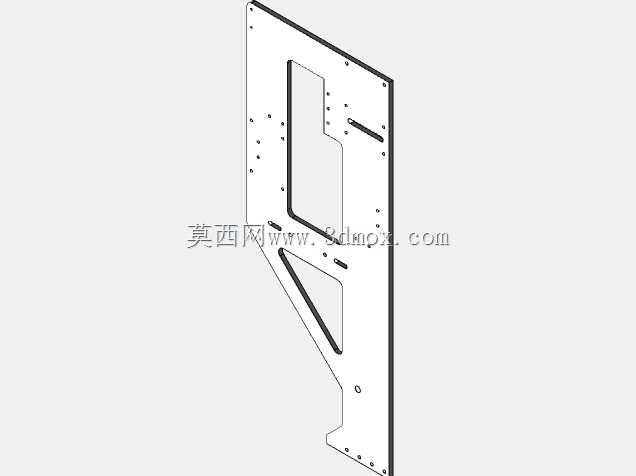

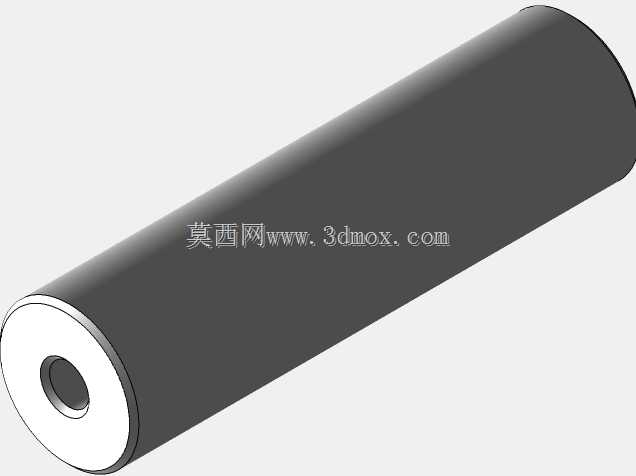

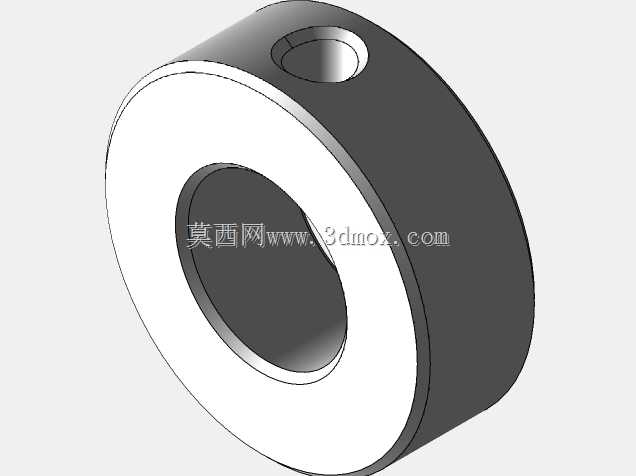

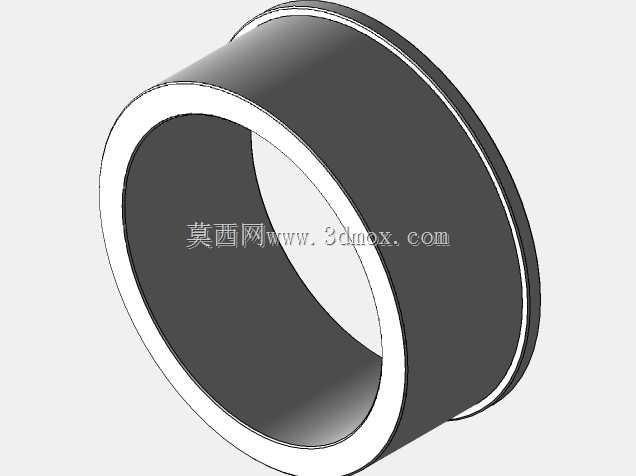

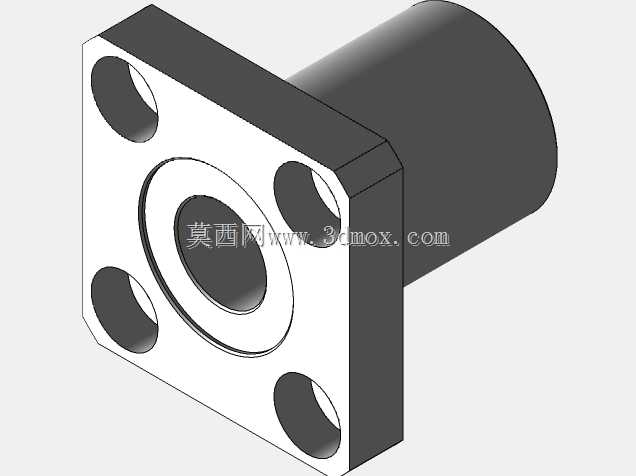

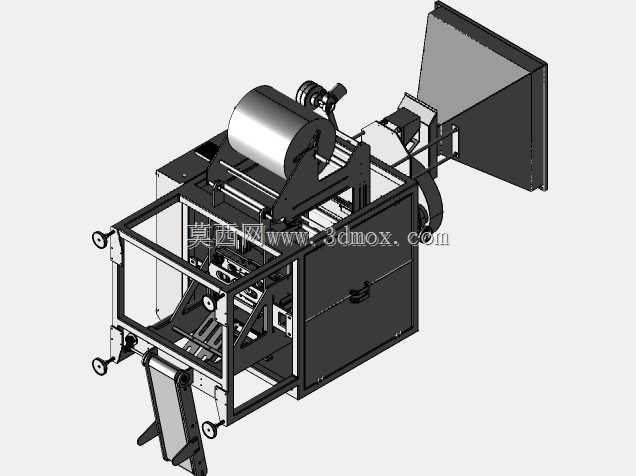

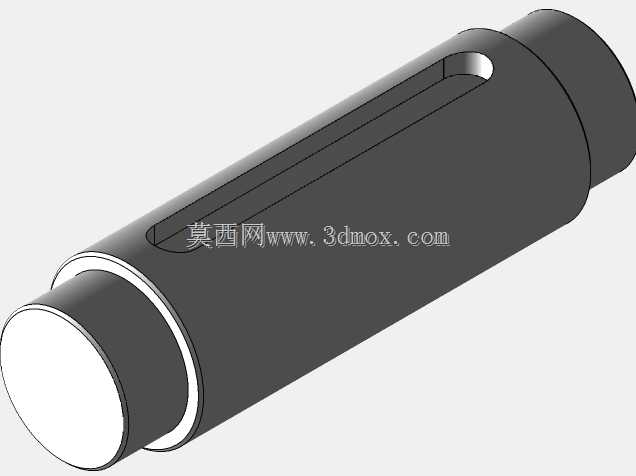

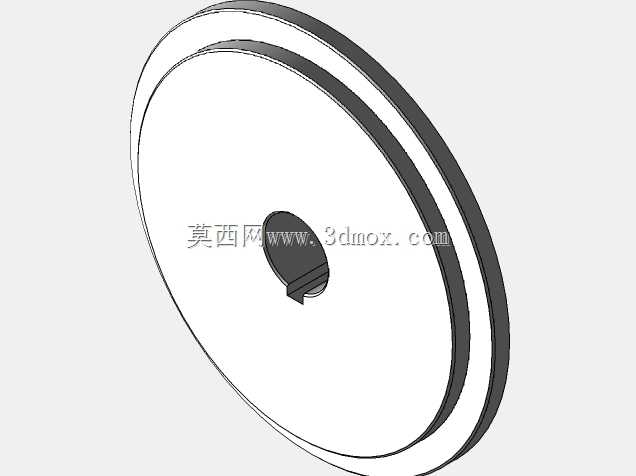

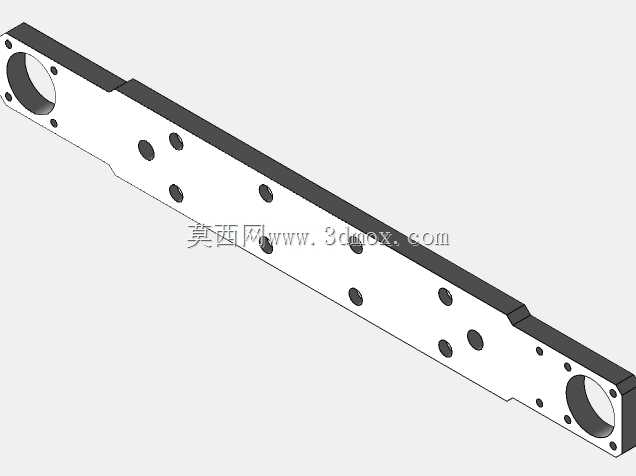

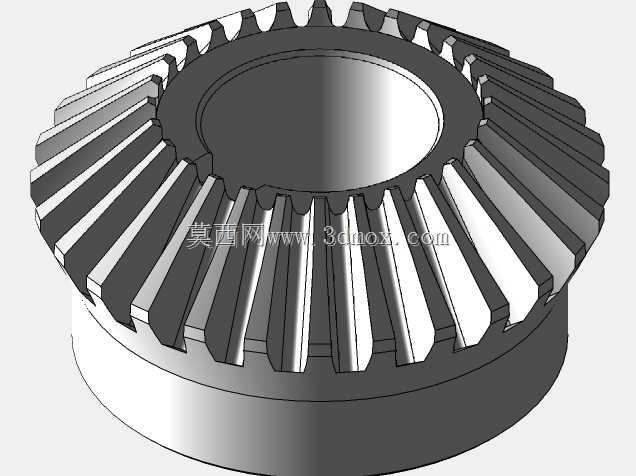

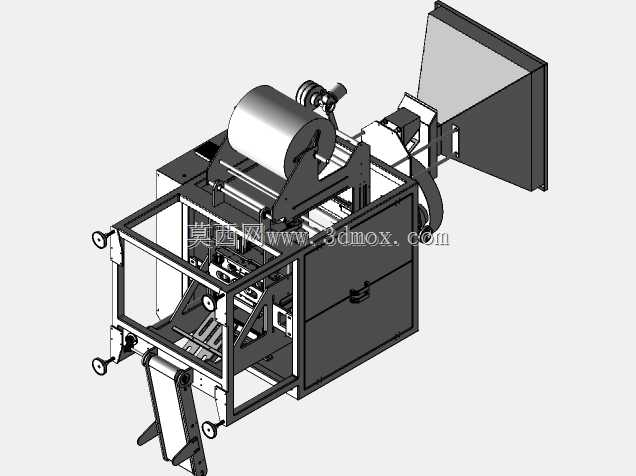

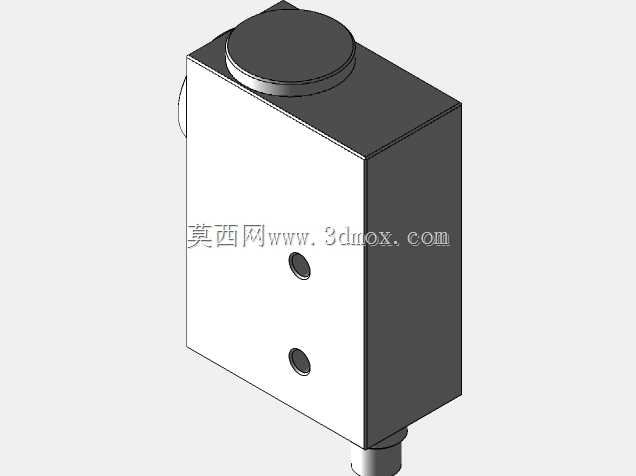

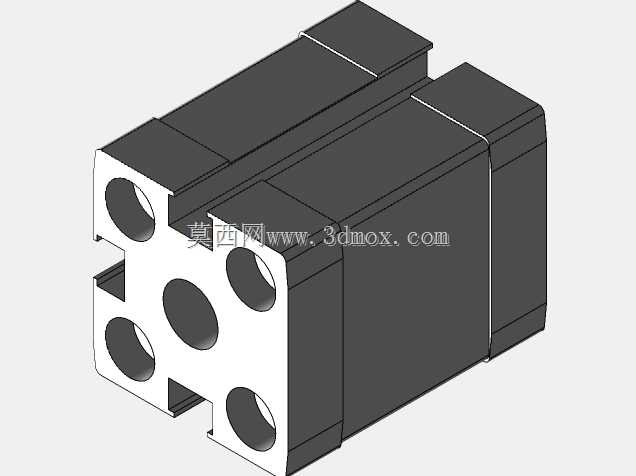

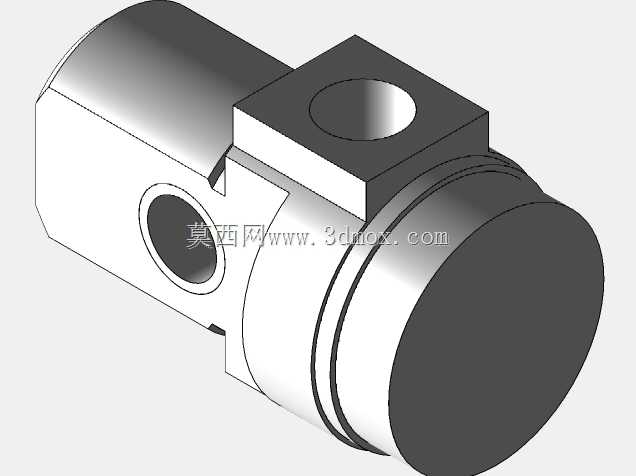

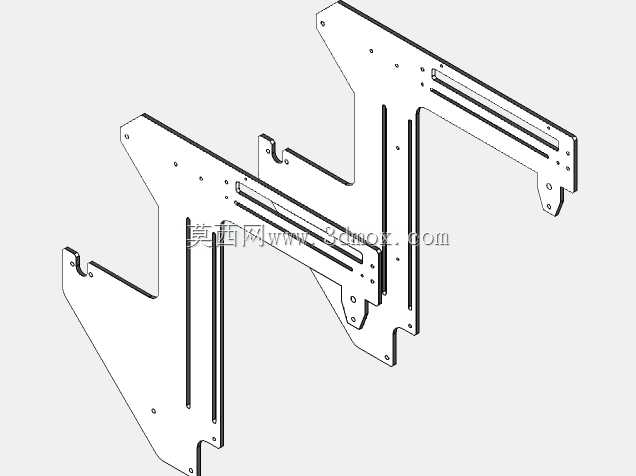

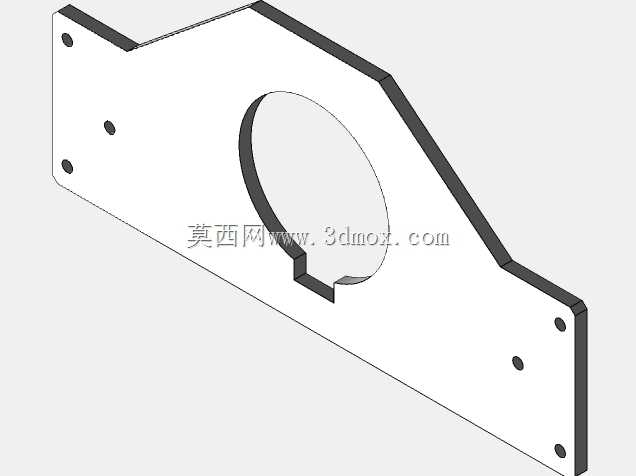

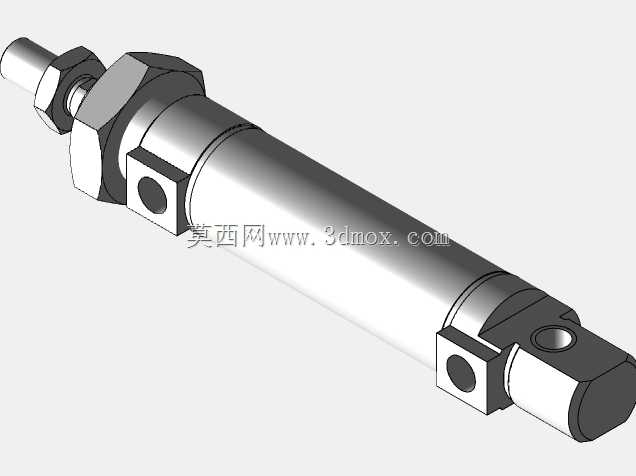

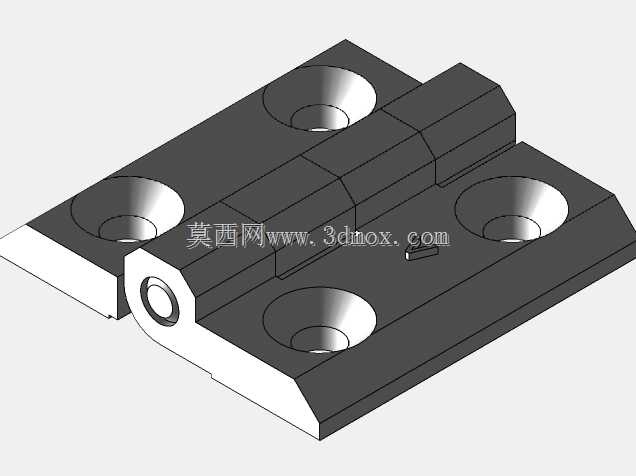

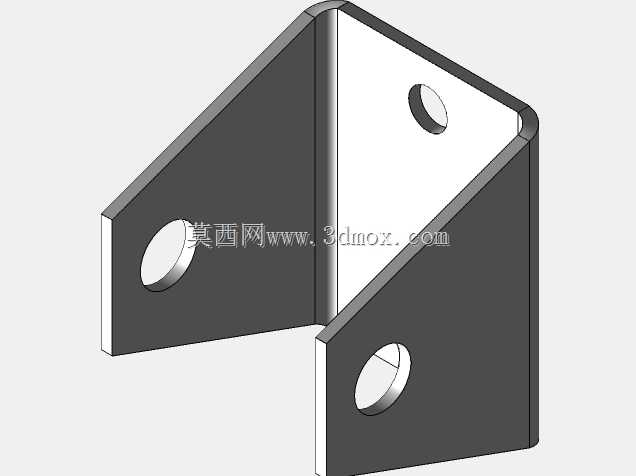

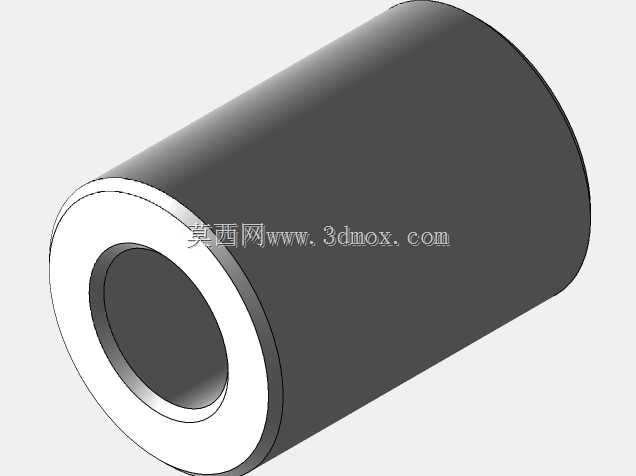

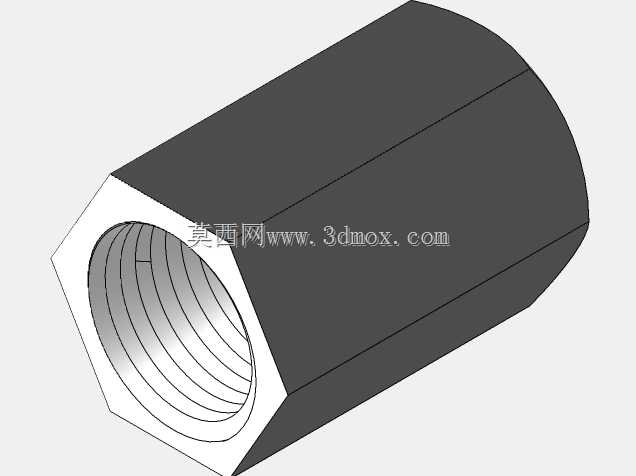

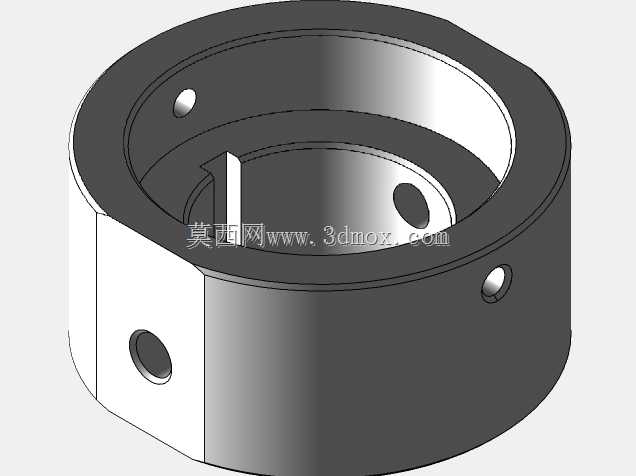

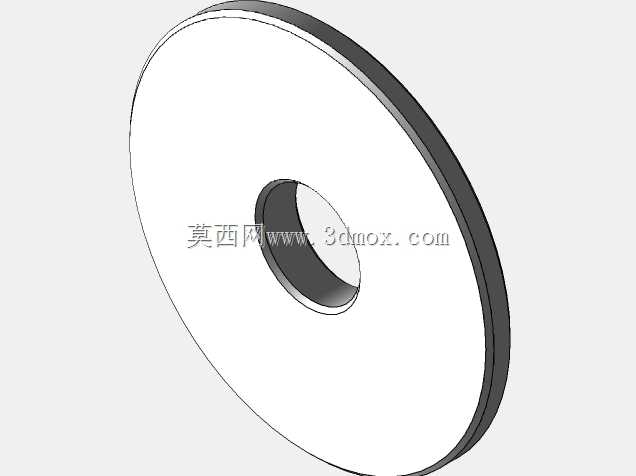

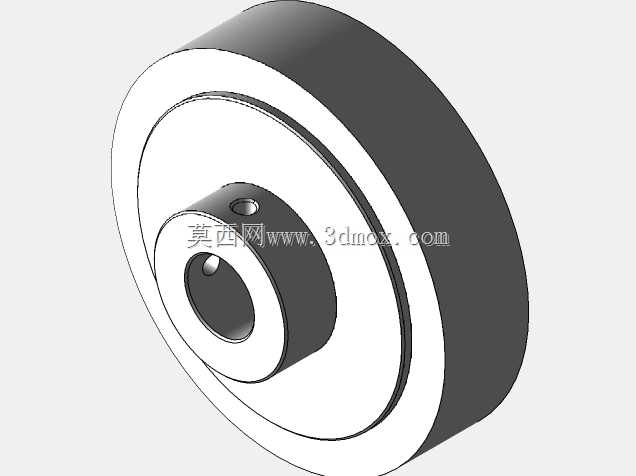

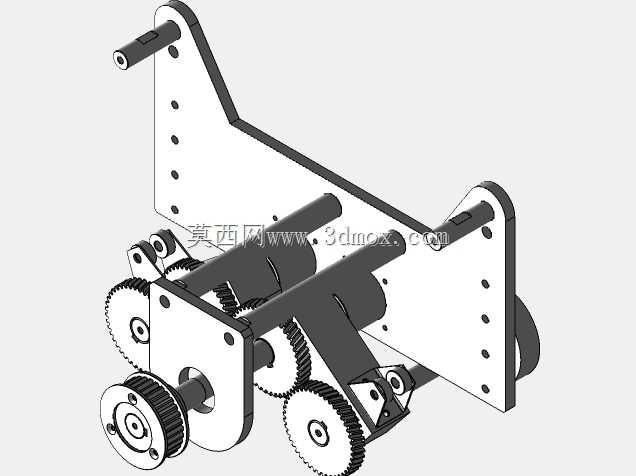

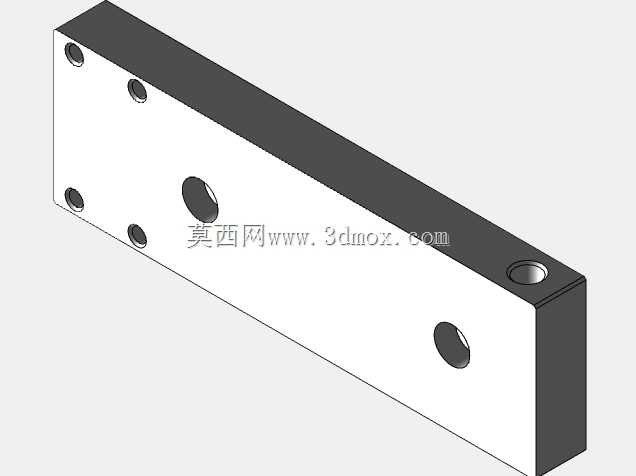

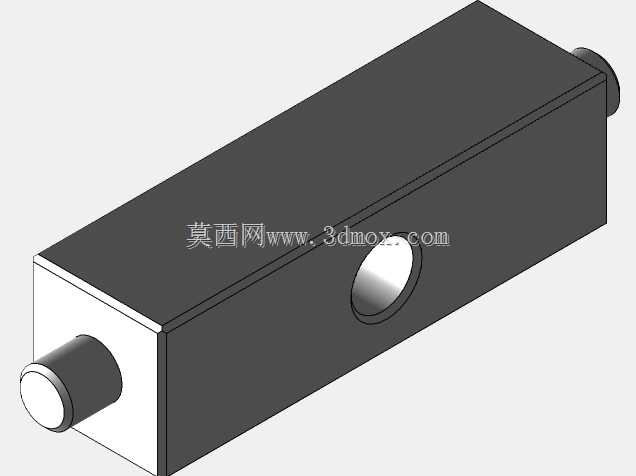

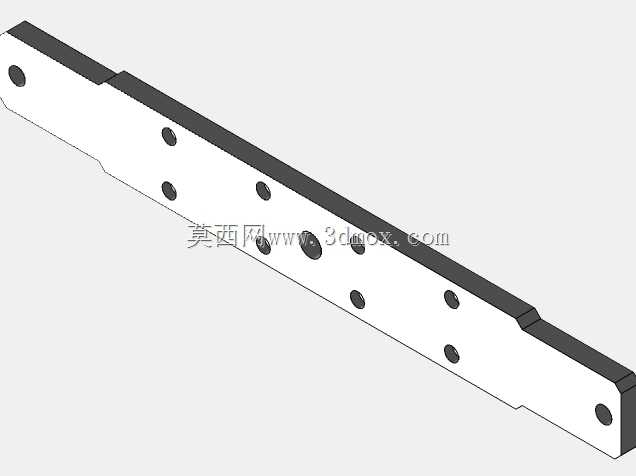

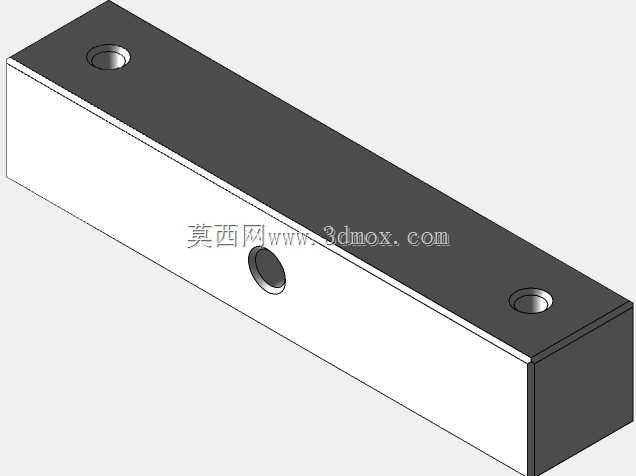

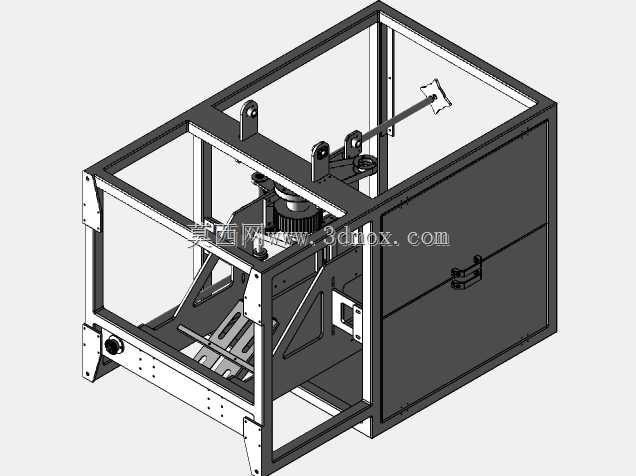

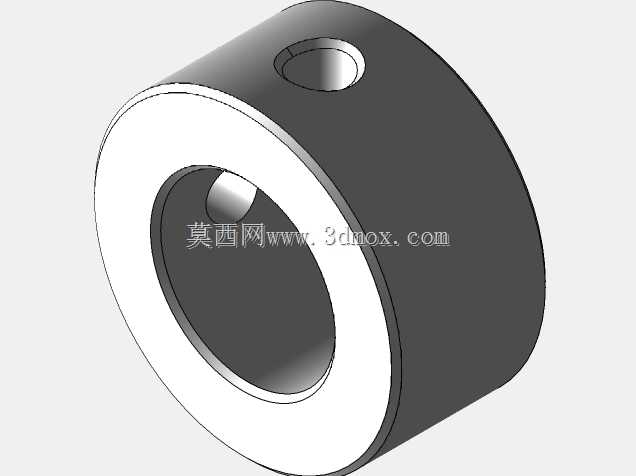

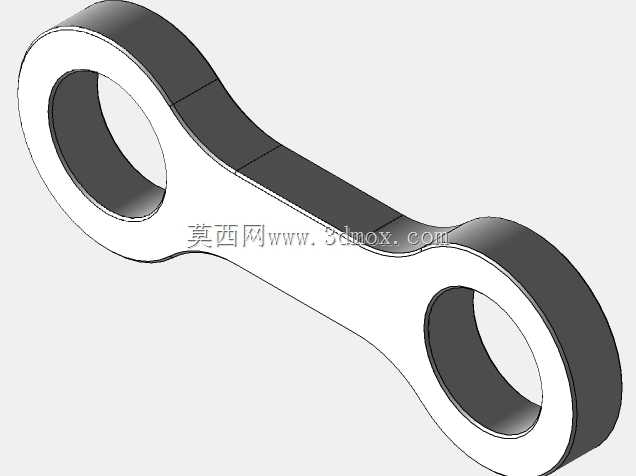

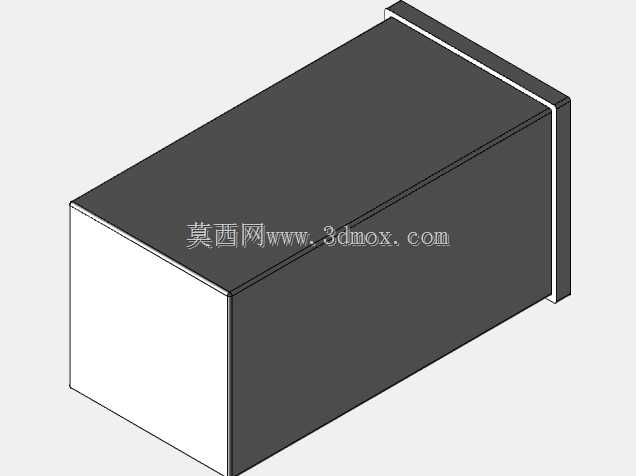

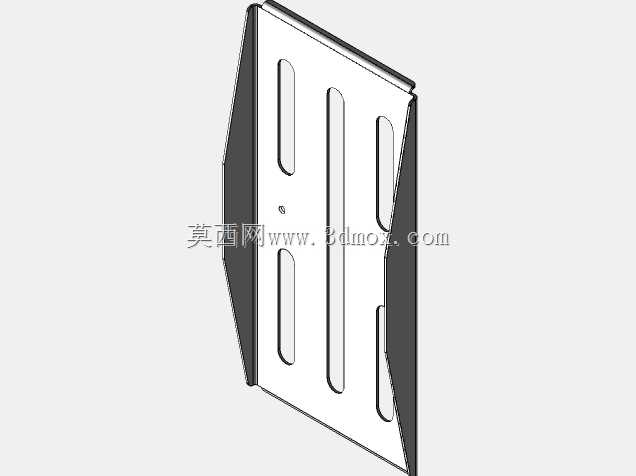

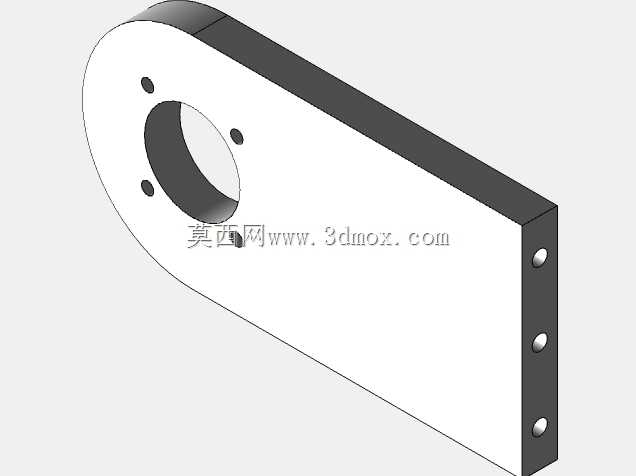

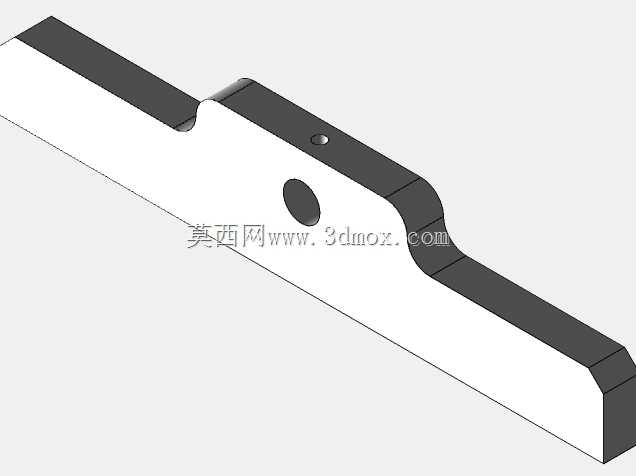

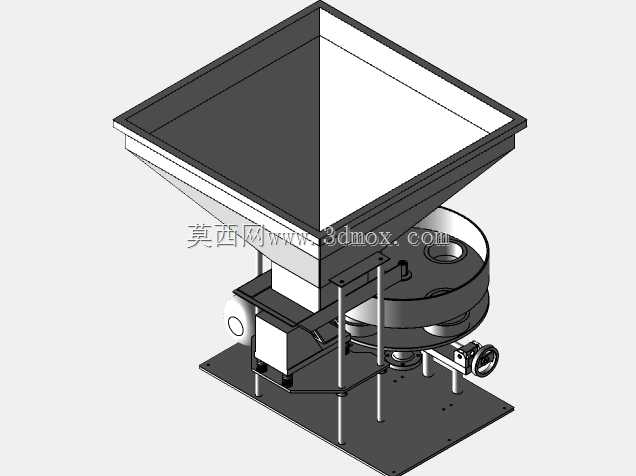

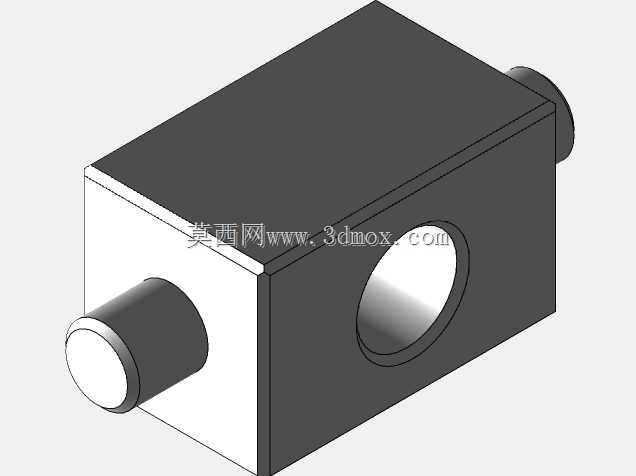

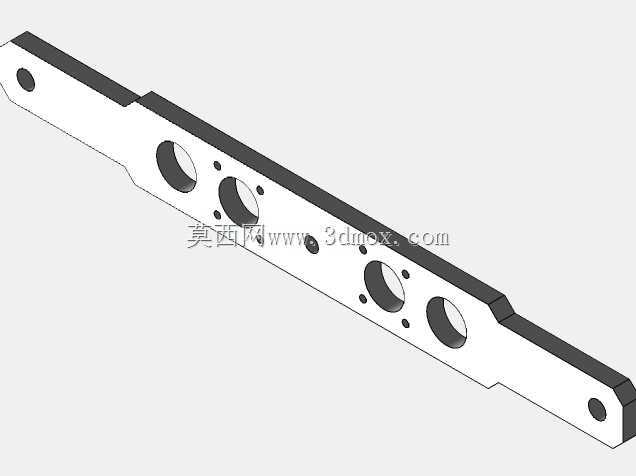

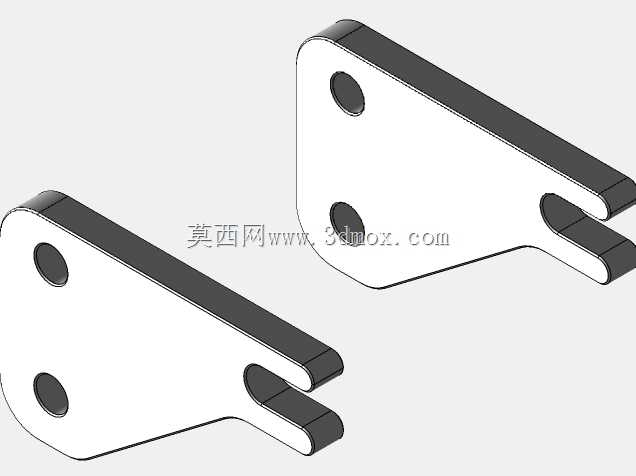

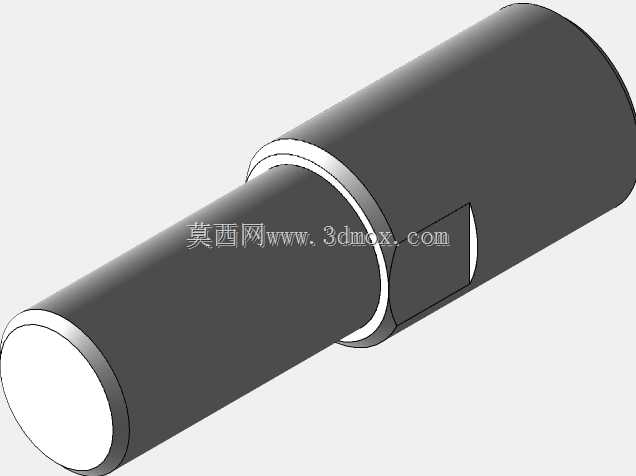

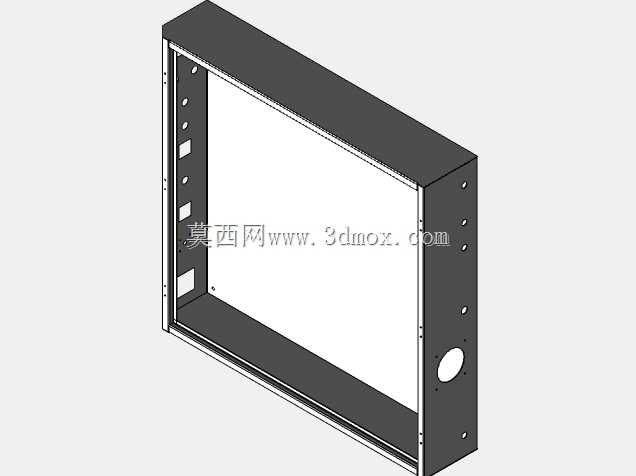

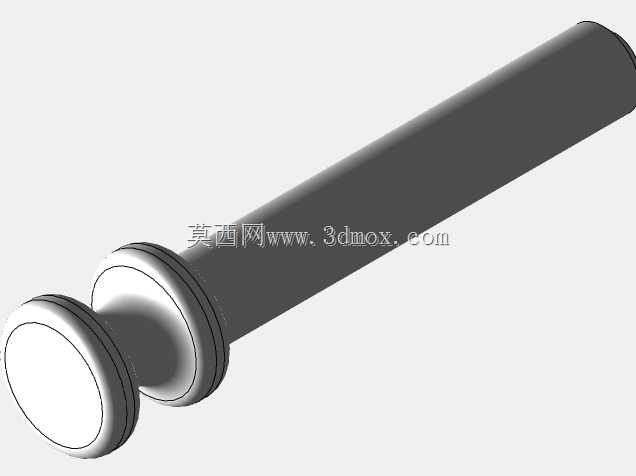

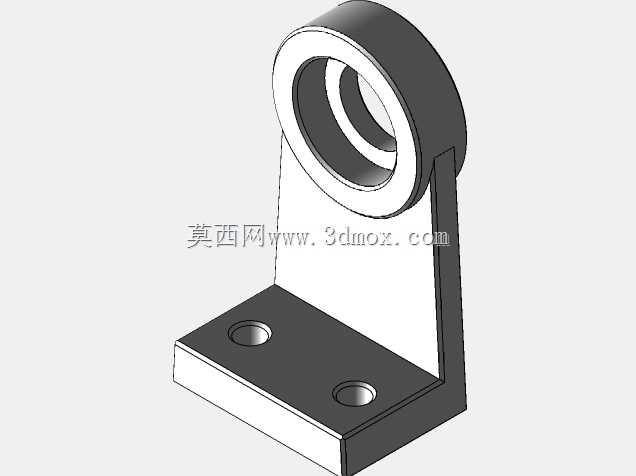

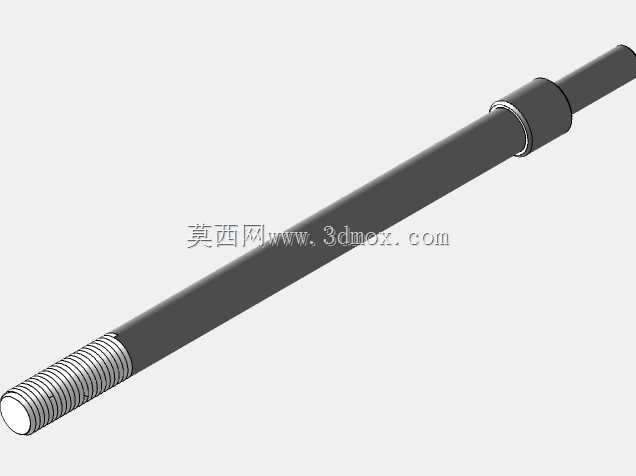

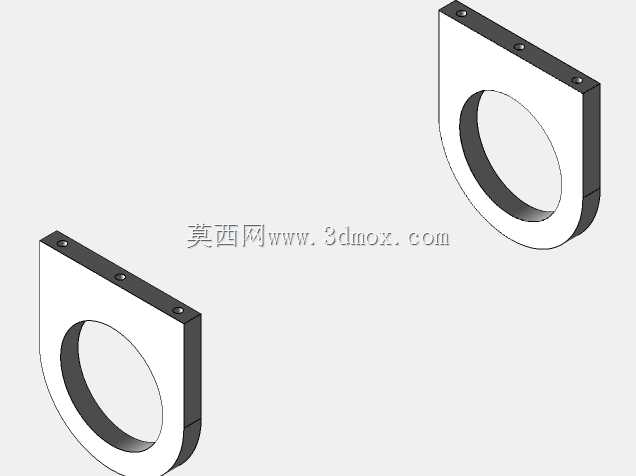

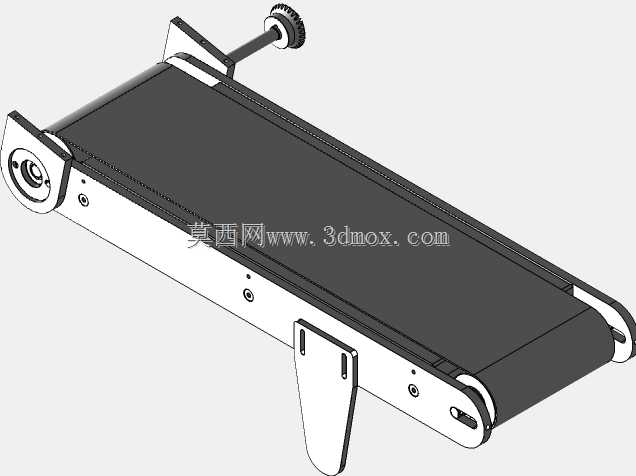

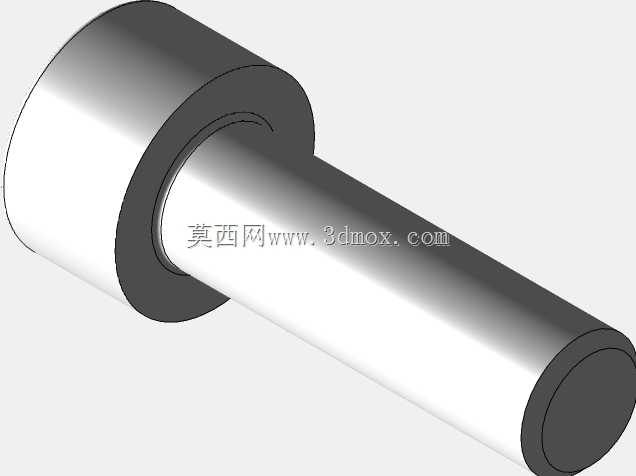

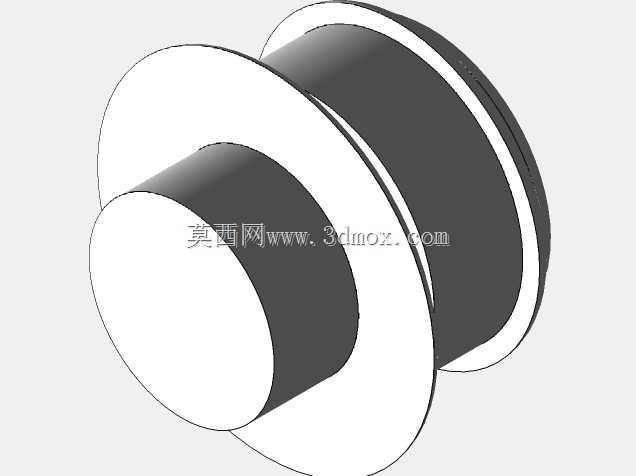

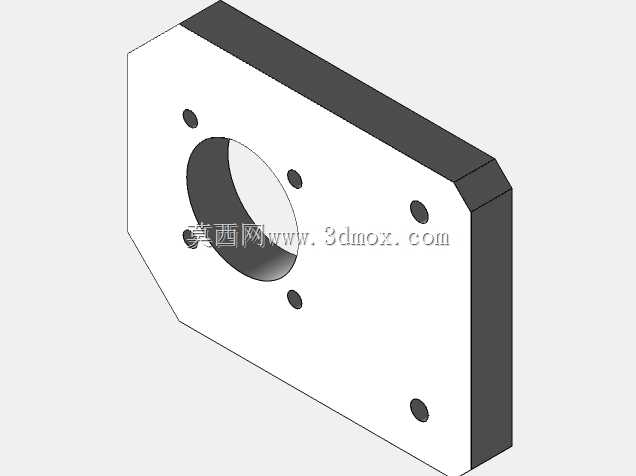

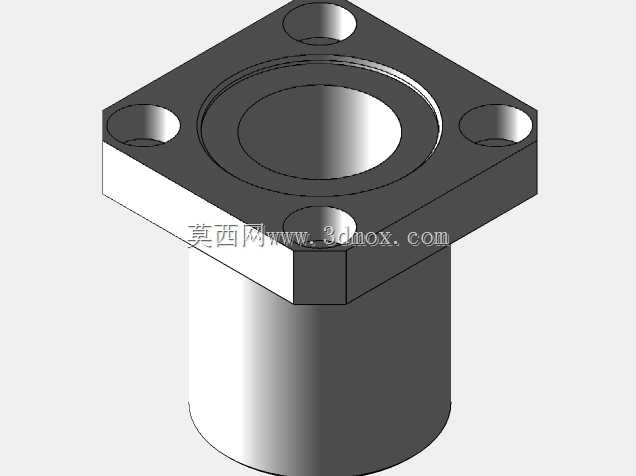

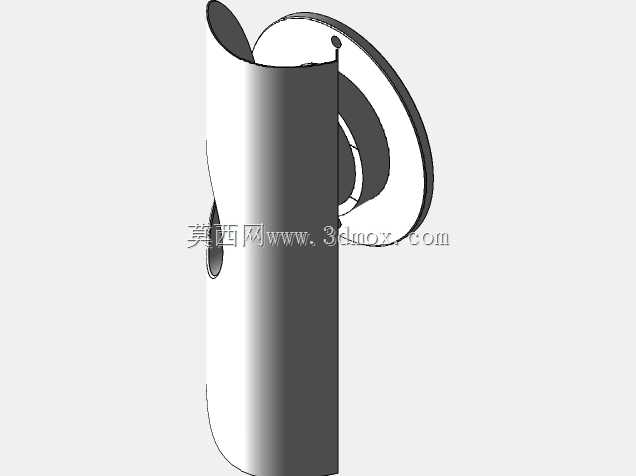

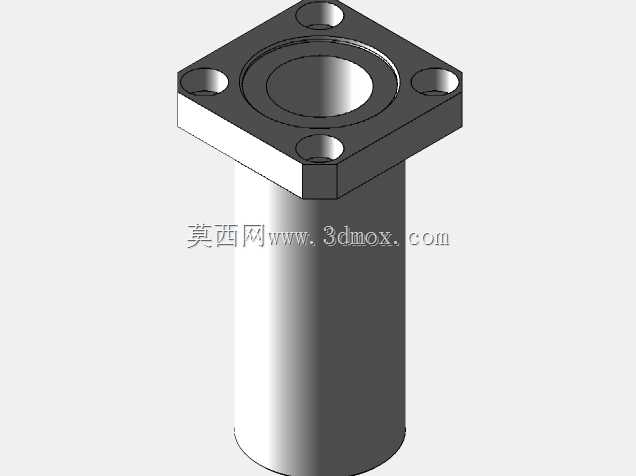

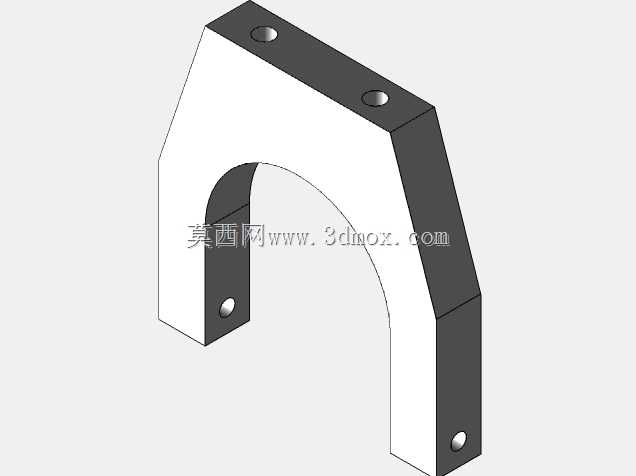

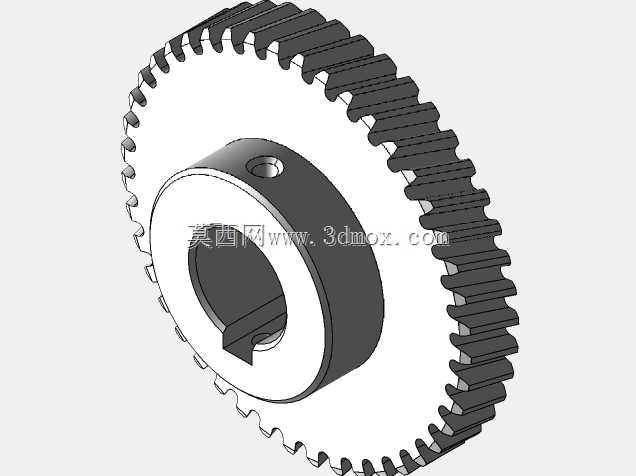

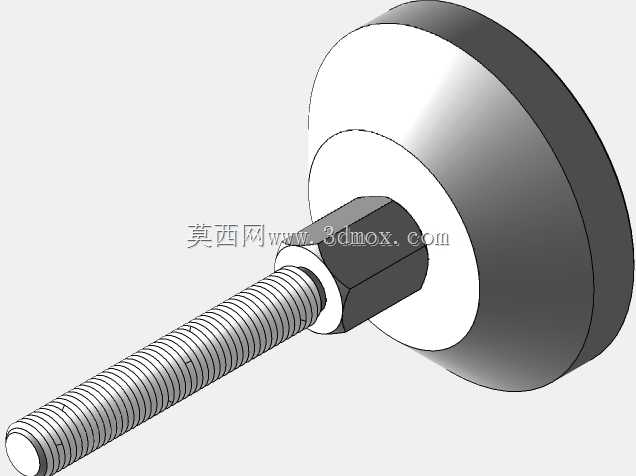

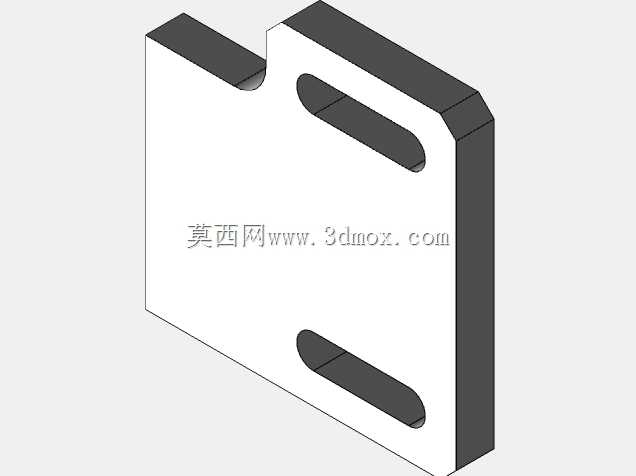

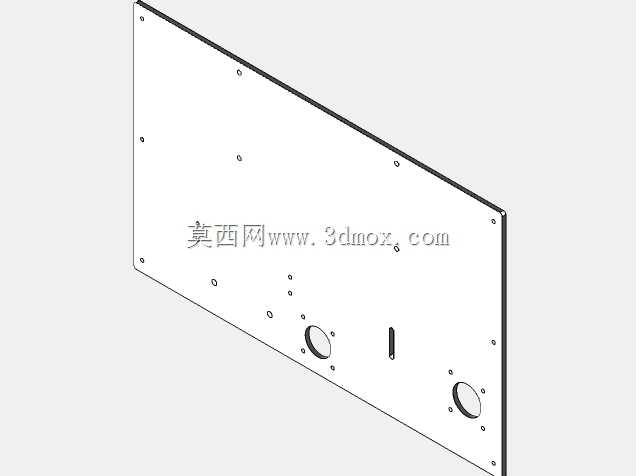

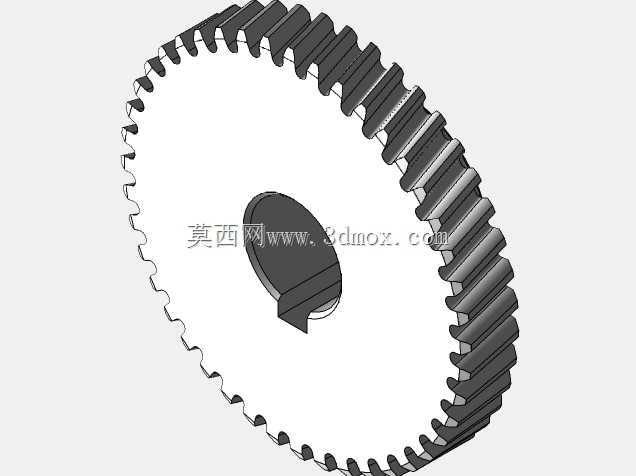

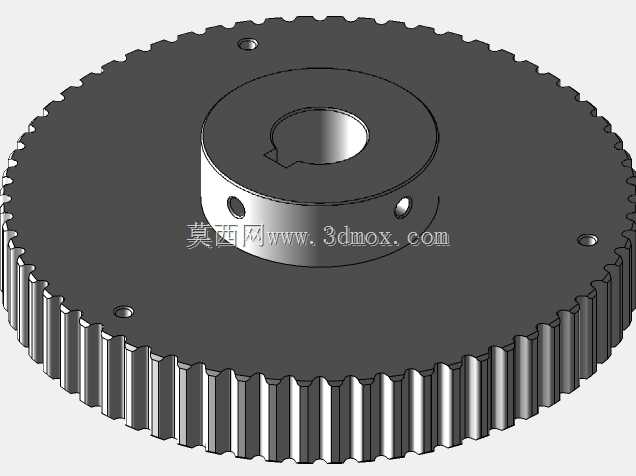

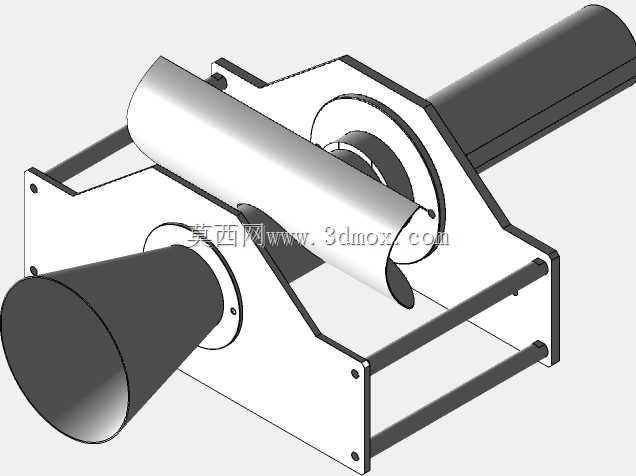

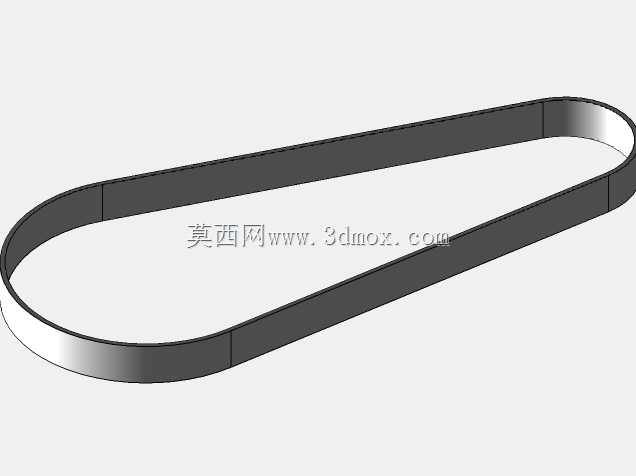

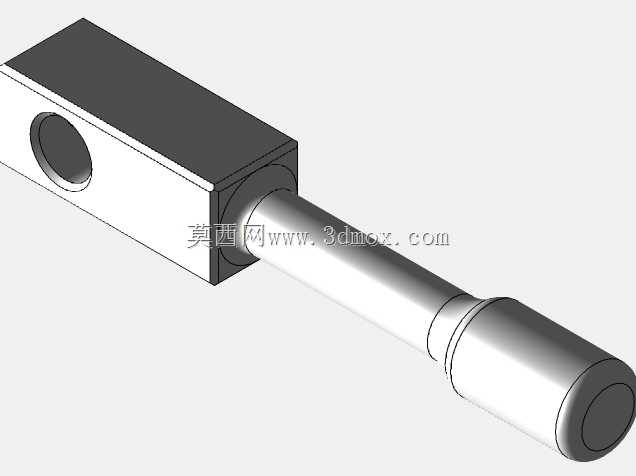

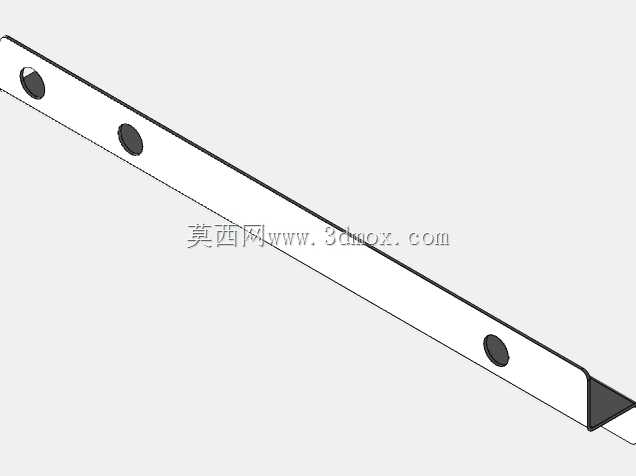

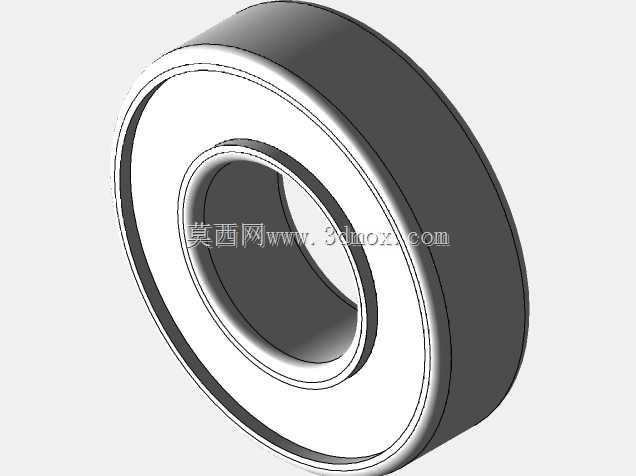

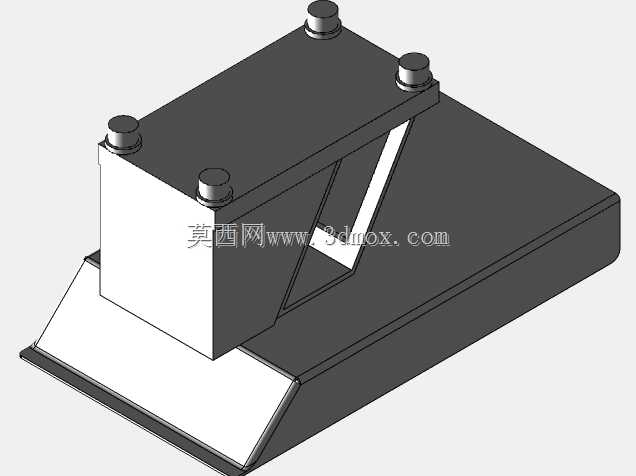

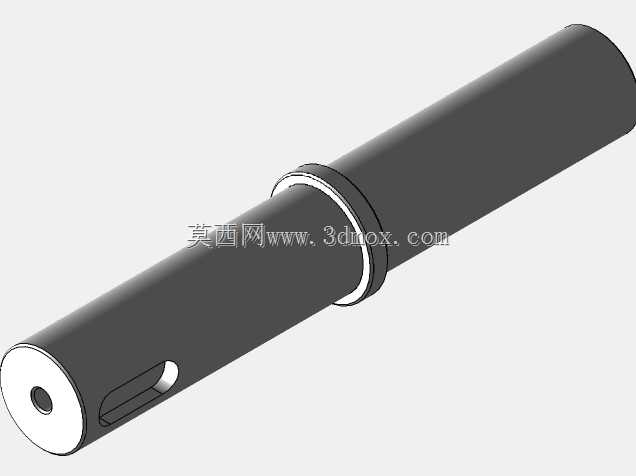

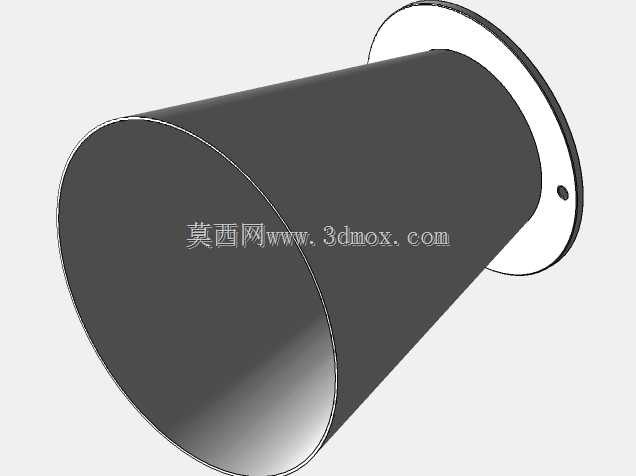

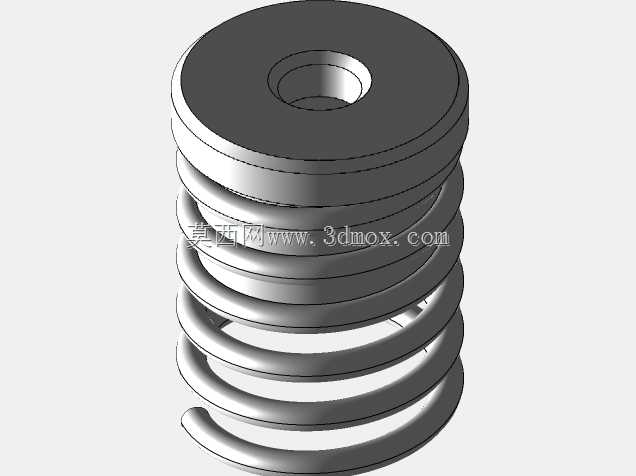

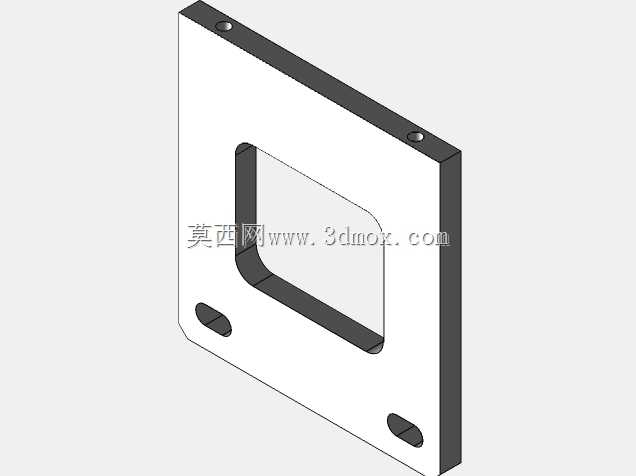

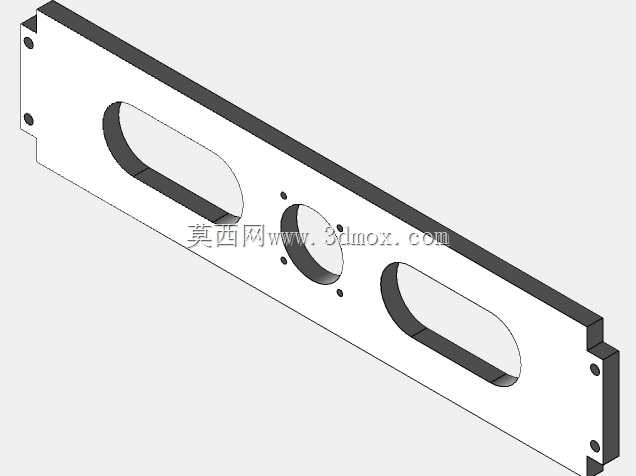

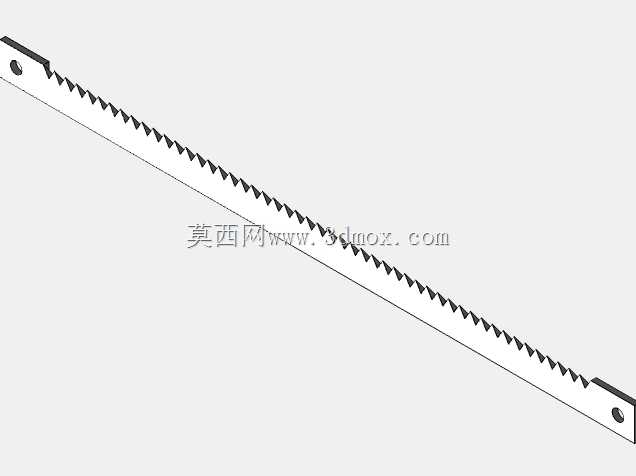

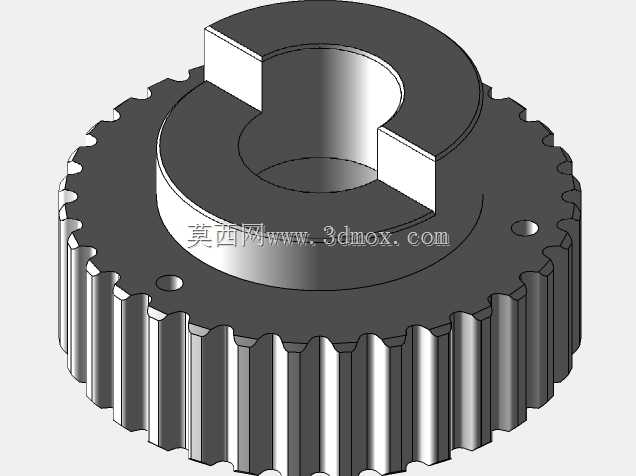

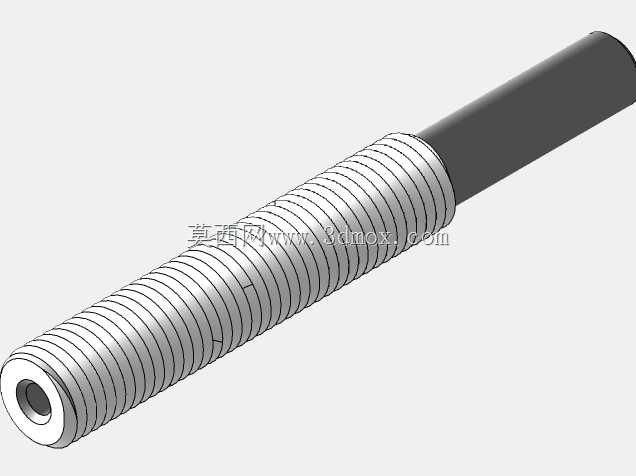

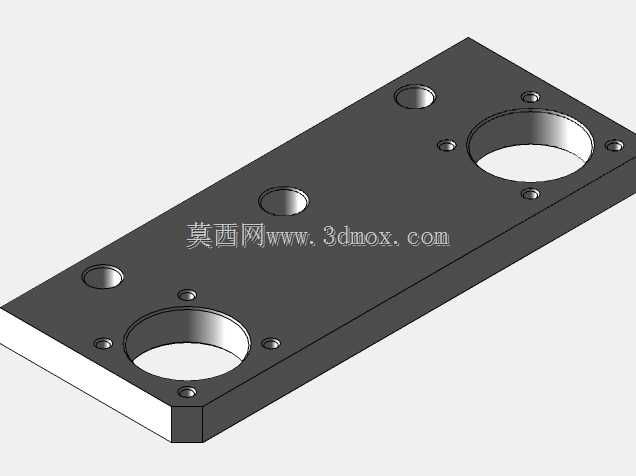

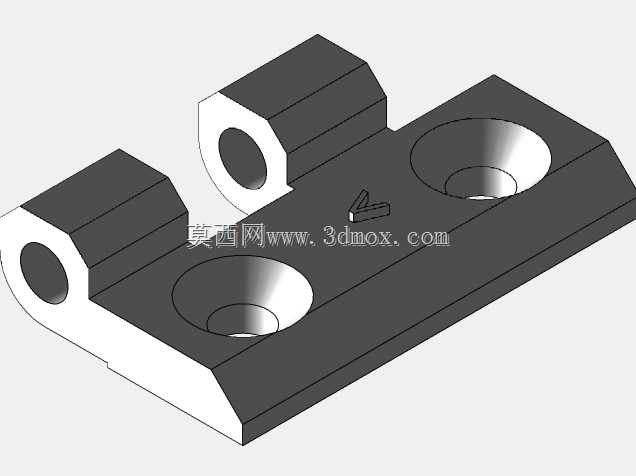

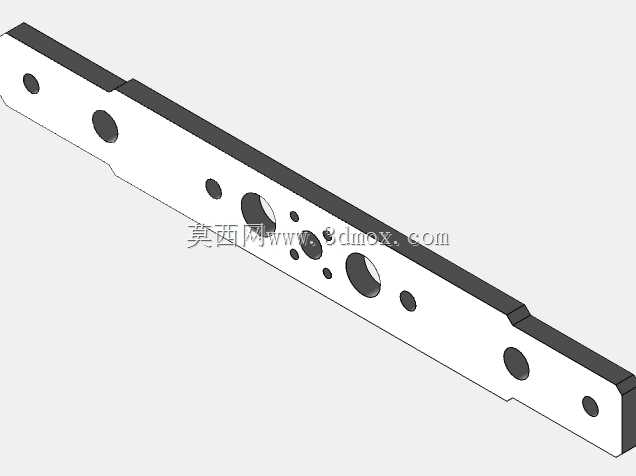

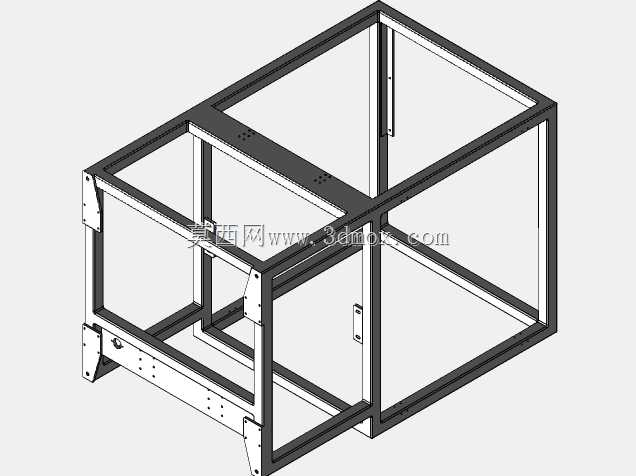

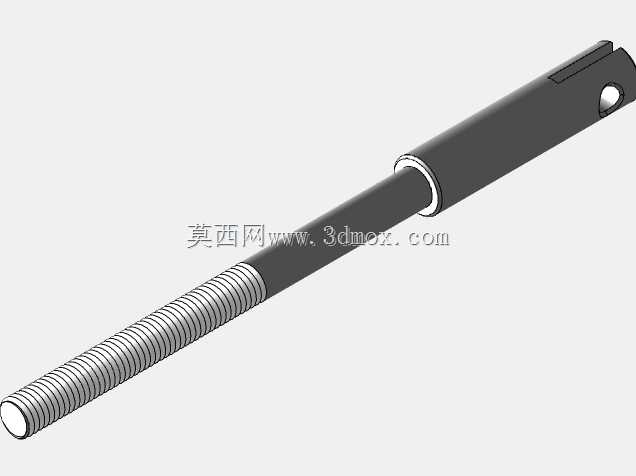

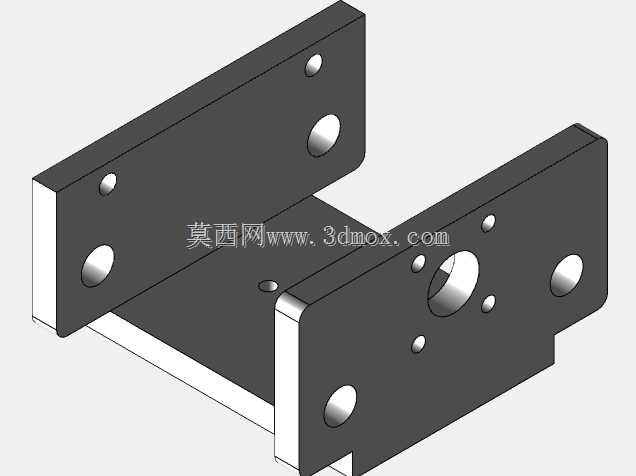

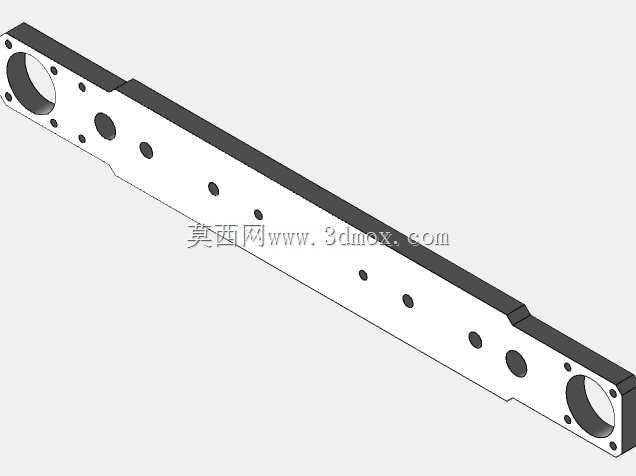

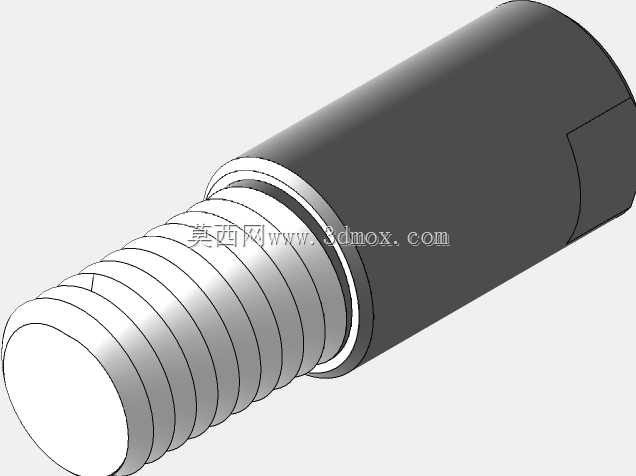

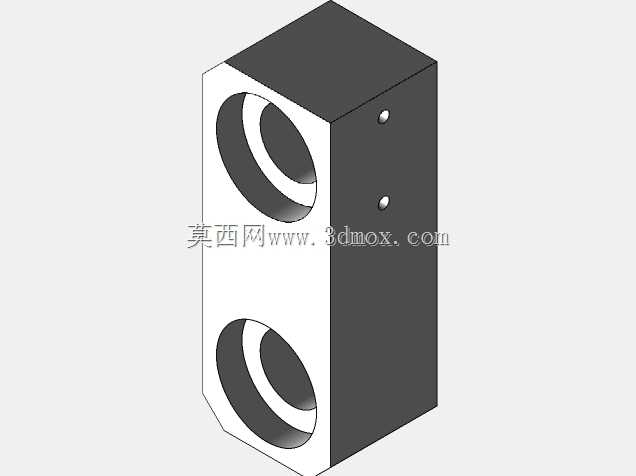

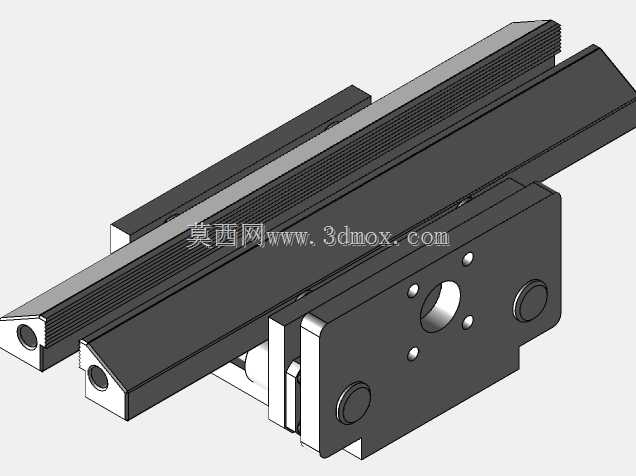

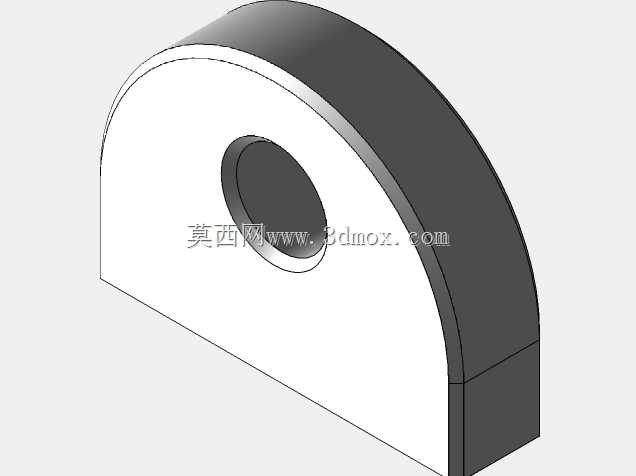

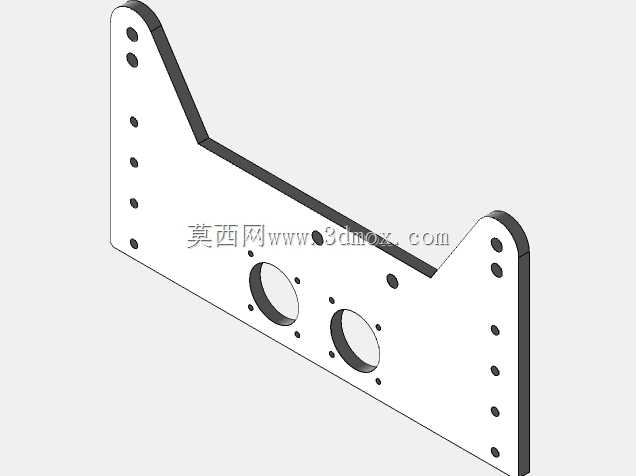

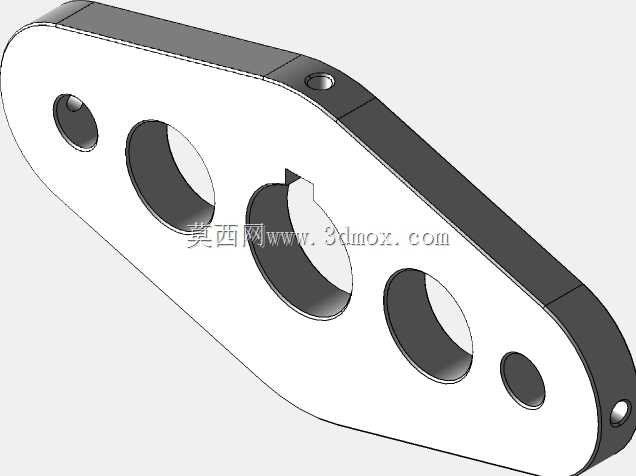

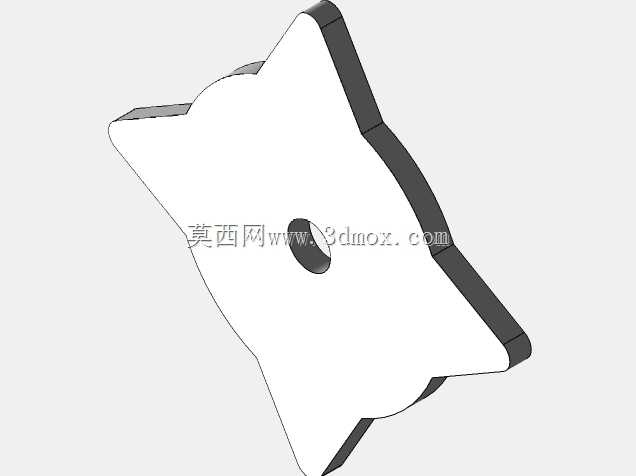

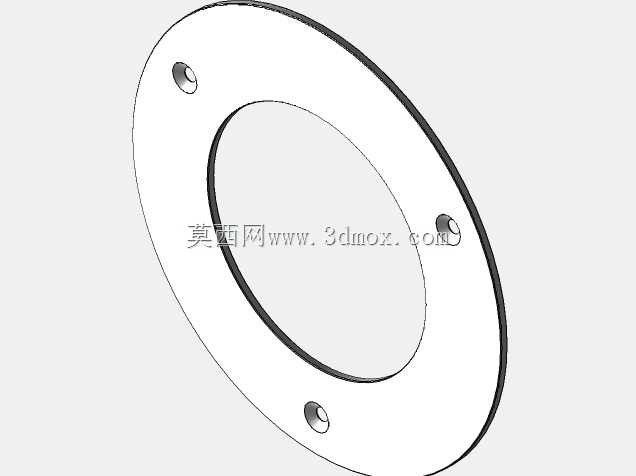

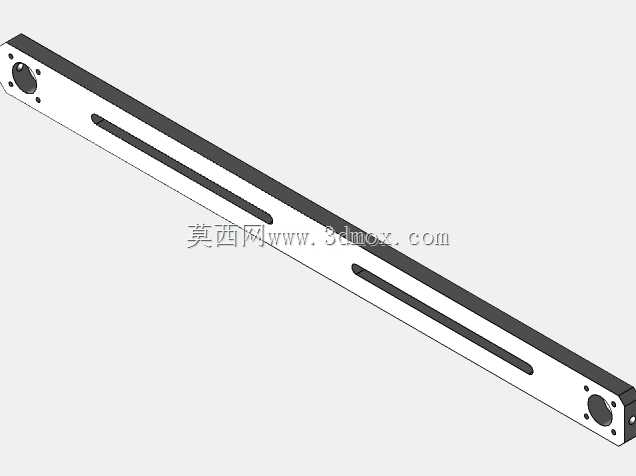

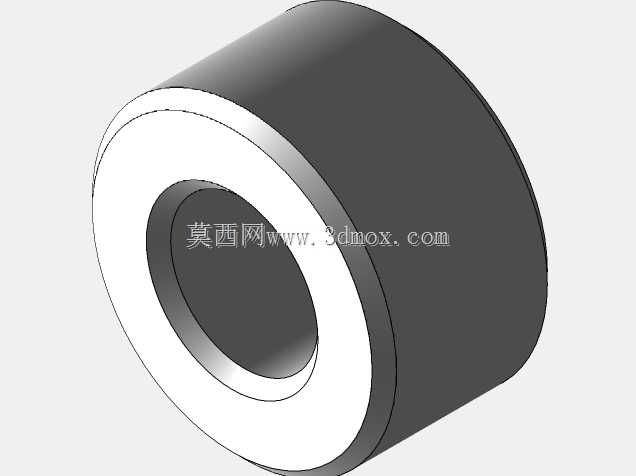

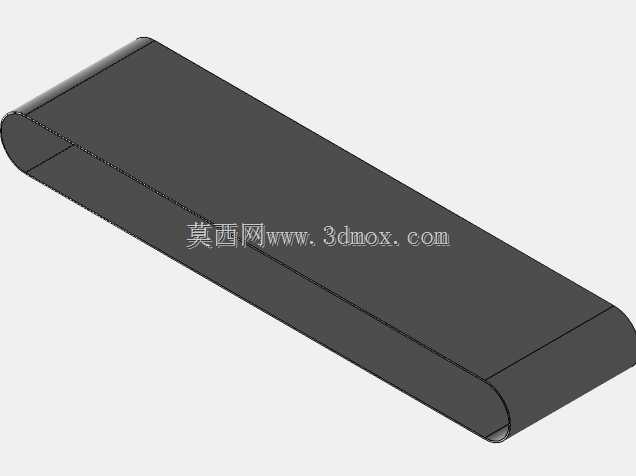

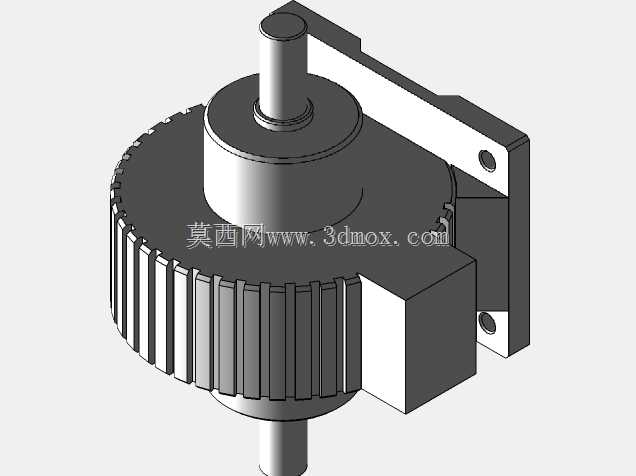

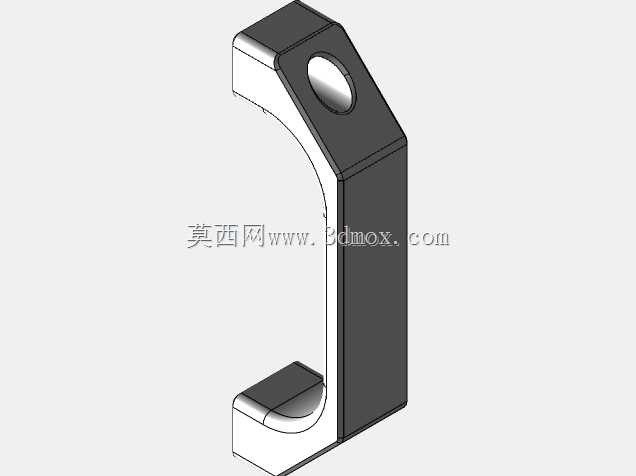

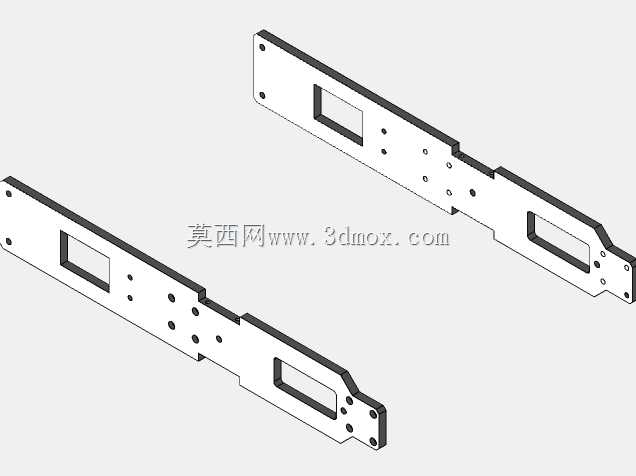

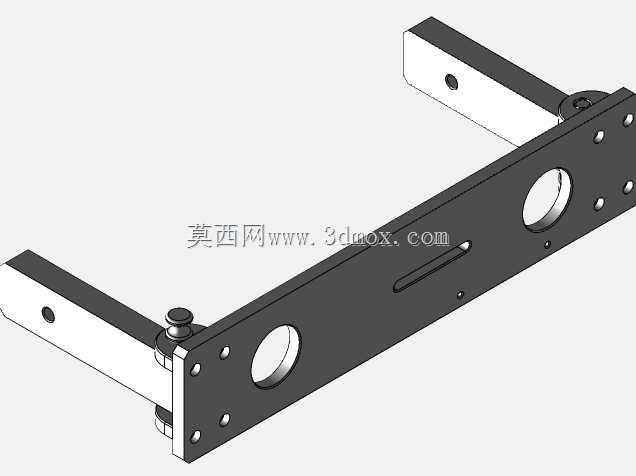

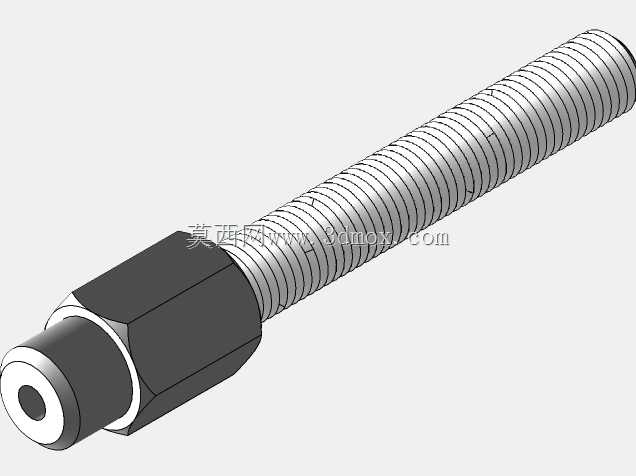

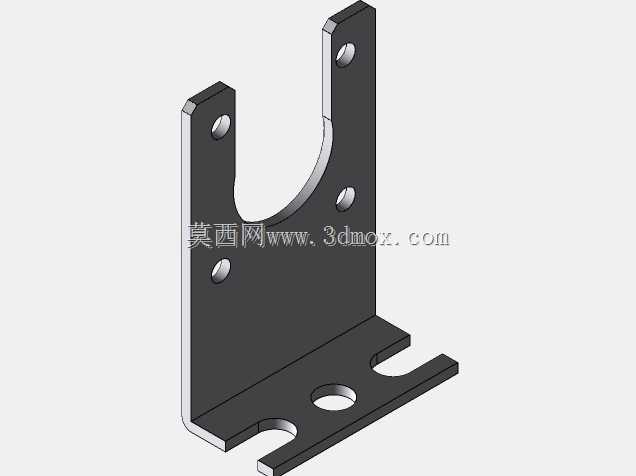

　　在立式连续制袋包装设备的拉膜、封合工位执行机构中，气动执行元件的缸体结构直接决定了整套往复动作的运行稳定性，这款缸体结构正是针对VFFS立式包装设备的高频往复工况做的适配设计。从实际应用场景来看，立式包装设备的横封牵引、纵封压合、料门启闭动作都需要短行程、高响应的气动元件提供动力，常规标准气缸在包装车间多粉尘、连续24小时运行的工况下，很容易出现安装松动、缸筒磨损过快的问题，这款缸体在设计阶段就针对性做了结构强化。先看安装边界的设计，缸体整体采用方形挤压铝型材坯体加工，四个角位预留了通孔式安装孔，既可以从端面穿螺栓直接固定在设备的安装立板上，也可以配合缸体侧面的型材槽搭配安装支架做侧装，适配包装设备机架上不同的安装空间，

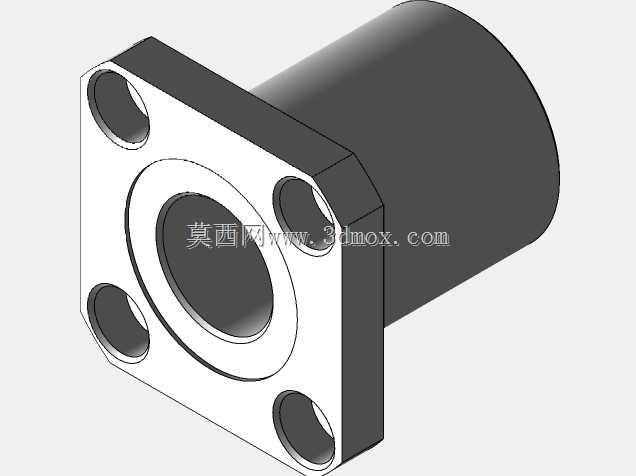

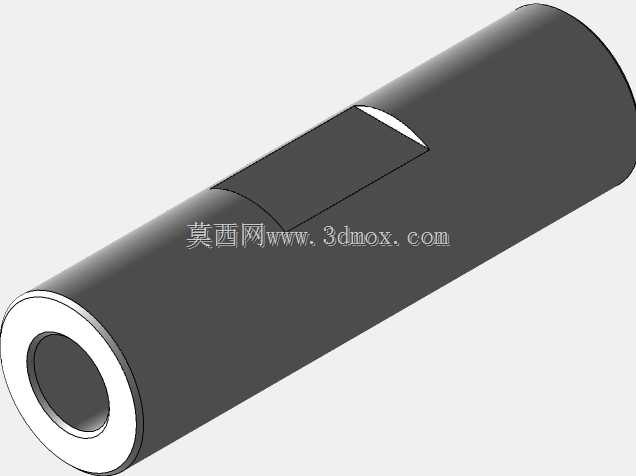

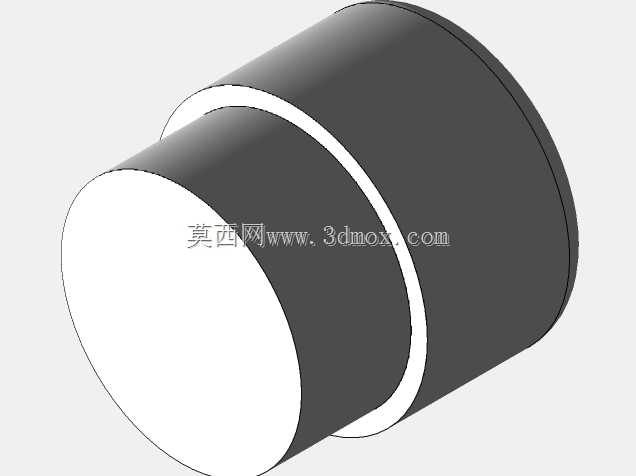

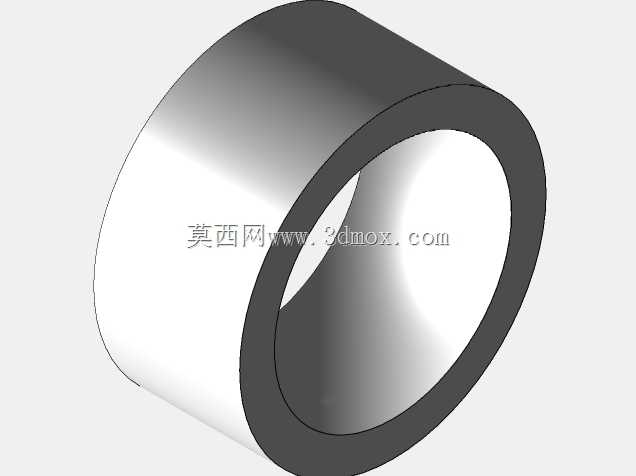

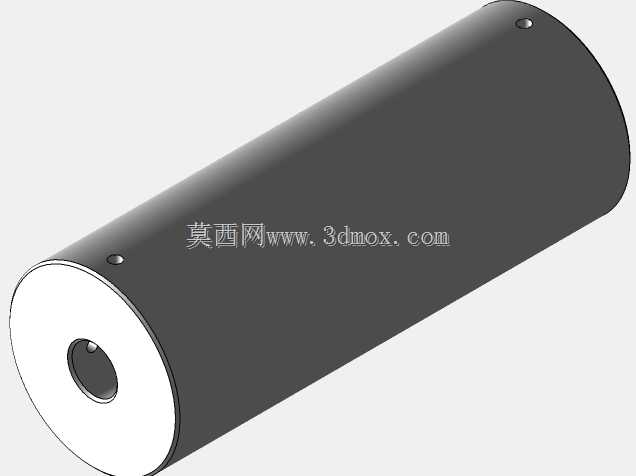

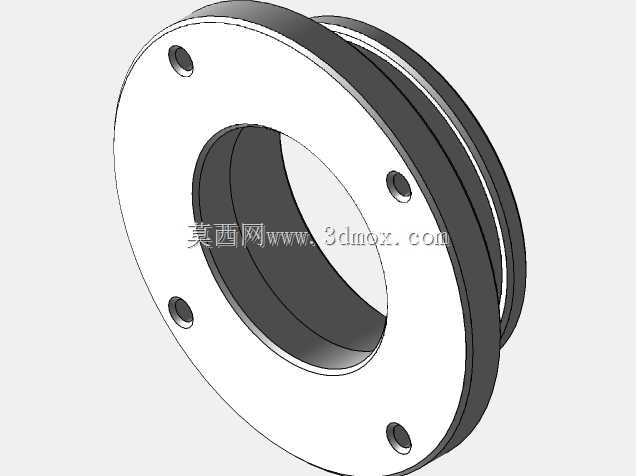

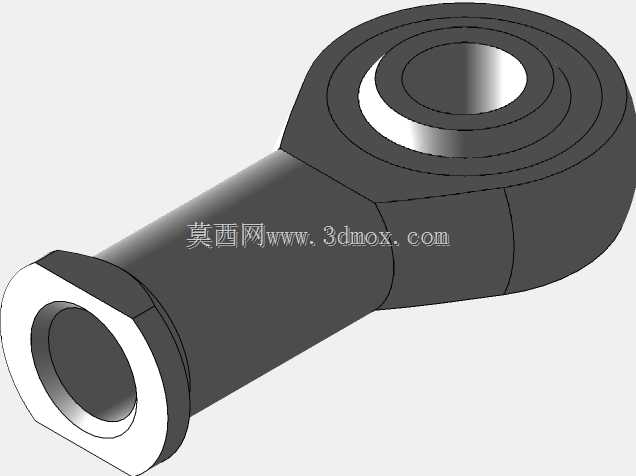

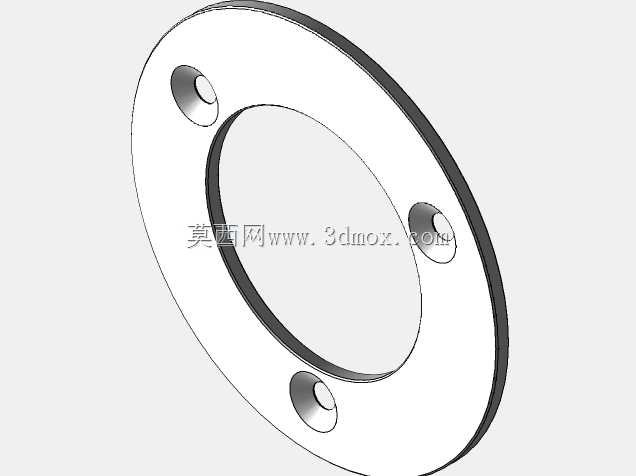

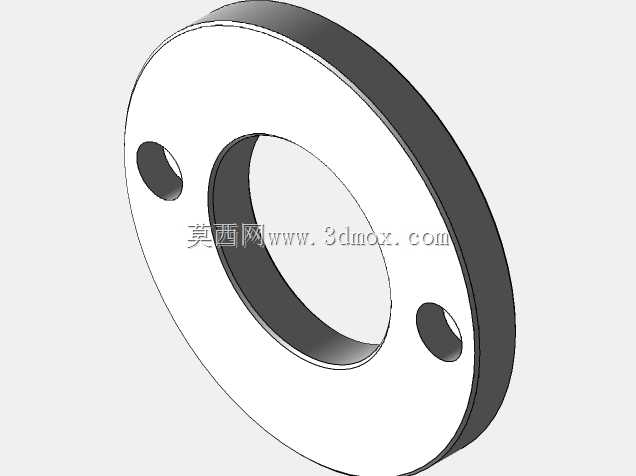

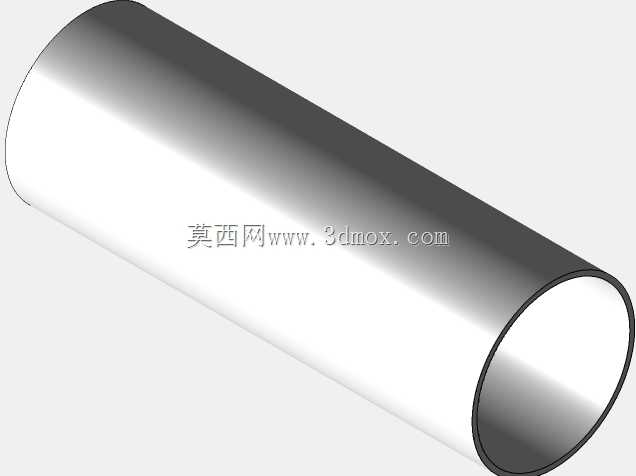

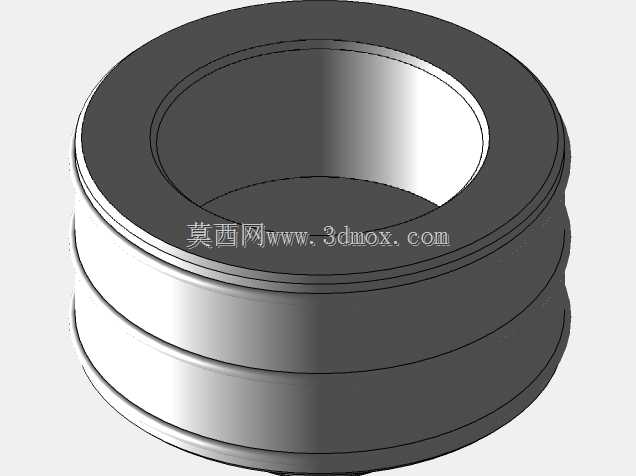

　　不需要额外加工转接板，能减少装配环节的累计误差。端面临近活塞腔的位置均匀分布了四个定位销孔，和端盖装配时可以直接穿定位销做同轴定位，避免端盖装配偏心导致的活塞杆运行卡滞，这一点在包装设备每分钟60到80次的高频往复动作中尤为重要，偏心带来的偏磨会直接导致密封件寿命缩短30%以上。缸筒内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.4以内，配合活塞上的格莱圈密封，可以在0.1到0.8MPa的工作气压下稳定运行，不会出现内泄导致的推力不足问题——要知道立式包装机的横封工位如果推力不足，会直接导致封合压力不够，出现包装袋封口漏料、虚封的问题，直接影响成品合格率。缸体侧面预留了两个内螺纹气口，分别对应活塞的伸出和缩回腔，

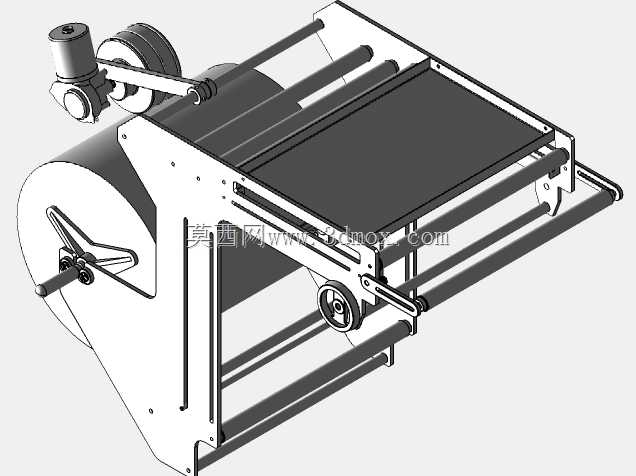

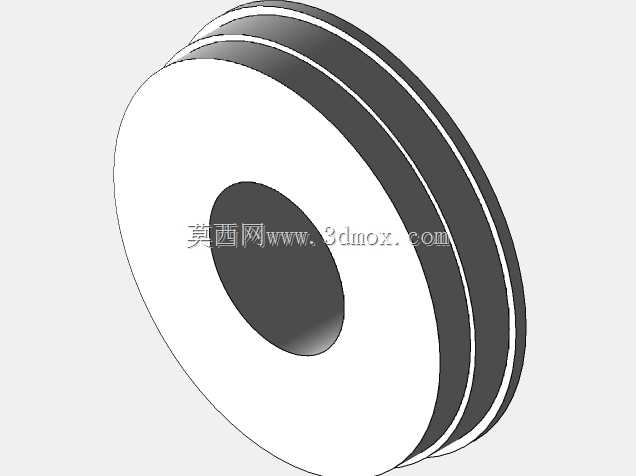

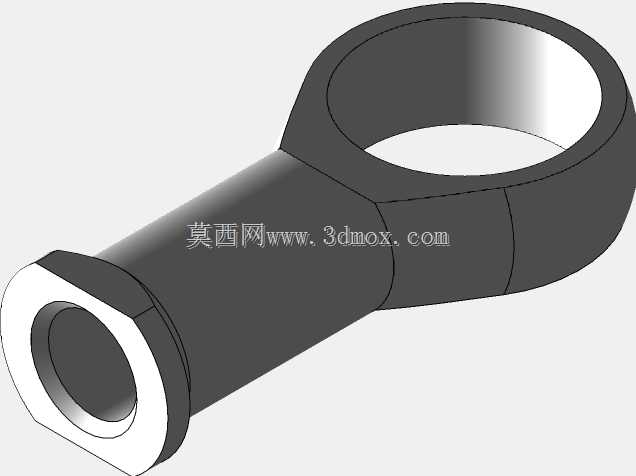

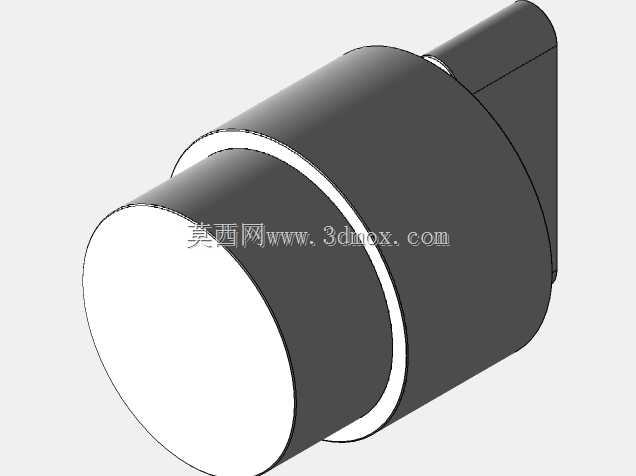

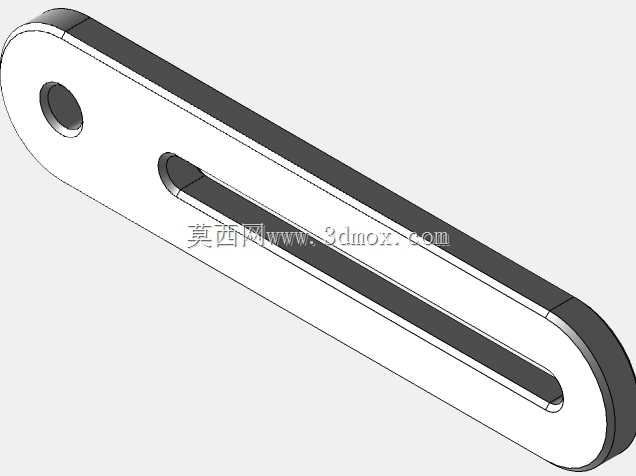

　　气口位置做了沉台设计，安装气管接头时可以保证密封面完全贴合，不会因为设备运行的振动出现漏气。和常规圆形气缸缸体不同，这款方形缸体的抗扭转性能更好，在包装设备的拉膜工位，活塞杆带动拉膜轮做往复运动时，缸体本身不需要额外的导向附件就能承受一定的侧向力，减少了导向杆的配置数量，能压缩整套执行机构的占用空间，对于立式包装设备这种安装空间紧凑、工位排布密集的设备来说，空间利用率的提升很有实际价值。从设计思路上看，这款缸体没有追求冗余的性能参数，所有结构特征都是围绕包装设备的实际工况做的取舍：比如没有做复杂的缓冲结构预留，因为包装设备的气缸行程普遍在50mm以内，活塞运行到端点的冲击本身就小，省略缓冲结构可以缩短缸体总长度，适配狭小的安装空间；

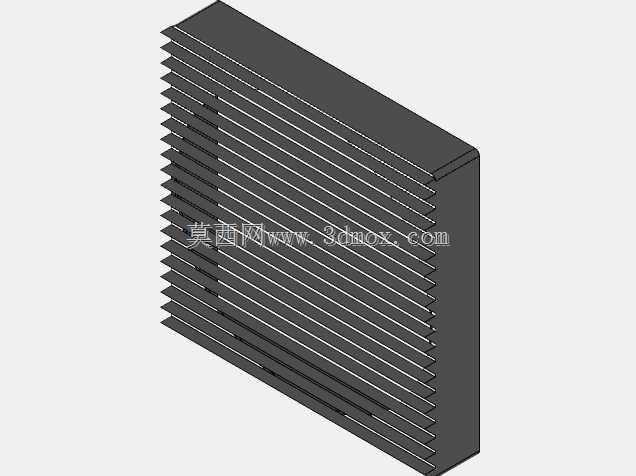

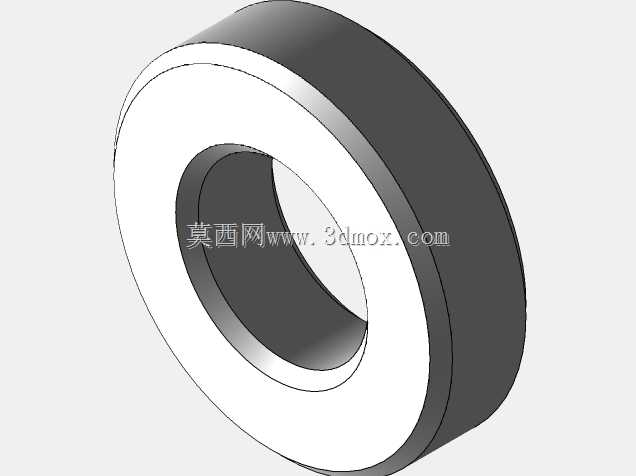

　　缸体外壁的散热筋结构和挤压型材的筋位做了融合，既不增加额外加工工序，又能提升缸体的散热能力，在高频往复运行时，缸体表面温度不会因为气体压缩生热过高，延长密封件的使用寿命。在实际选型适配时，只需要确认安装孔位的中心距、活塞腔内径和行程参数，就可以直接替换同规格的标准气缸缸体，不需要修改周边的安装结构，对于包装设备的改造和备件替换来说十分方便。另外缸体的端面密封槽做了圆角过渡处理，安装O型圈时不会出现切圈的问题，装配时的容错率更高，适合车间装配人员快速作业，不需要额外的修配工序。
