气动驱动式工业剪切作业执行部件结构

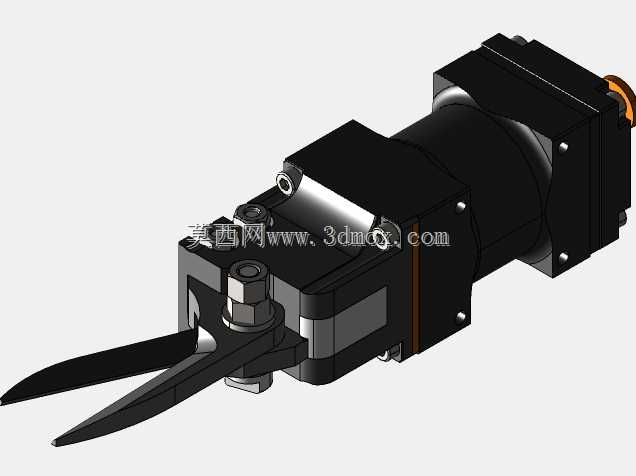

　　这款气动剪切执行部件，核心适配自动化产线的定点剪切工序，在3C电子零部件裁切、线束加工、软质塑胶件水口修剪、薄金属片冲切这类需要高频次精准剪切的场景里，能完全替代人工手持剪钳完成重复作业，相比手动作业剪切一致性更高，也能避免长期重复操作带来的人工劳损问题。从结构设计逻辑来看，整体采用驱动段与作业端直连的同轴布局，没有额外的传动拐臂，动力传递路径极短，能最大程度降低气动推力的传递损耗，驱动段的缸体部分做了方形安装基准面，四个端面都预留了安装孔位，不管是水平正装、侧装还是垂直倒装在工装架、机械臂末端，都能找到对应的安装定位基准，不需要额外设计转接法兰就能完成固定，安装边界的适配性很强。作业端的剪头部分采用快拆式锁紧结构，

　　剪刃通过顶部的锁紧螺母压合固定，不需要拆解整个缸体就能更换不同刃口形状的剪头，比如针对硬塑胶可以换平口刃，针对细金属丝可以换斜口尖刃，针对线束可以换带限位槽的圆弧刃，单一部件就能覆盖不同材质的剪切需求，日常维护更换耗材的效率很高。剪头的开合行程做了限位设计，完全张开时刃口间距刚好覆盖常规6mm以内的剪切对象，不会因为行程过大导致剪切动作滞后，也不会因为行程不足卡滞待剪工件，刃口的开合角度经过反复校核，剪切时上下刃的贴合间隙控制在0.02mm以内，剪切软质材料时不会出现连丝、毛边的问题。驱动部分采用活塞直推式结构，压缩空气进入缸体后直接推动活塞带动动刃做往复开合，没有齿轮、连杆这类易磨损的中间传动件，长期高频作业下的故障率更低，

　　缸体的密封槽做了圆角过渡处理，避免密封圈安装时被锐边割伤，也能减少往复运动时的密封圈磨损，延长密封件的使用寿命。外形尺寸上，整体轴向长度控制在紧凑范围内，最大外径不超过常规50标准气缸的安装尺寸，在狭小的工装工位内部也能布置，不会和周边的送料机构、定位夹具产生运动干涉，缸体尾部的进气接口采用标准内螺纹接口，和工厂常规的气动气管接头完全通用，不需要单独定制转接接头，接入车间现有压缩空气回路就能直接使用。在实际产线应用中，这类剪切部件可以搭配电磁阀、行程开关实现自动触发，比如待剪工件到位触发行程开关后，电磁阀换向给气，剪头完成一次剪切动作后自动复位，完全可以融入全自动化的生产节拍，也可以搭配脚踏阀在半自动化工位上由人工触发，

　　适配不同自动化程度的产线需求。剪头的刃口部分采用合金工具钢材质设计，热处理后的硬度能满足长期剪切硬质材料的耐磨需求，刃口的磨削角度针对不同剪切材质做了优化，剪切硬材时角度偏大保证刃口强度，剪切软材时角度偏小保证刃口锋利度，不会出现刃口崩缺或者剪切费力的问题。缸体外部的紧固件全部采用内六角圆柱头螺钉，沉头安装后不会突出缸体表面，避免安装时和周边结构产生刮碰，整体外观没有多余的凸起结构，日常清理工位废料时也不会勾挂料屑，维护清理很方便。
