气动剪刀自动化剪切执行机构结构设计

　　这款气动剪切执行件的设计，最初是针对3C电子组装产线里引脚裁切、软质管路定长切断、轻薄包装膜料分切这类高频往复剪切场景开发的，在做结构方案的时候，首先要解决的就是常规手动剪切效率低、切口一致性差的问题，同时还要适配自动化产线的快速安装需求，不需要额外做复杂的转接工装就能直接集成到滑台、机械臂末端或者固定工位架上。从结构布局来看，驱动段和剪切刀头采用同轴直连的排布方式，没有额外的传动拐臂，动力传递路径更短，气缸活塞的直线输出直接作用在刀头的开合机构上，相比带拐臂传动的气动剪，动力损耗能降低15%左右，响应速度也更快，在0.5MPa的常规工厂供气压力下，单次剪切动作的响应时间可以控制在0.2秒以内，完全匹配高速产线的节拍要求。

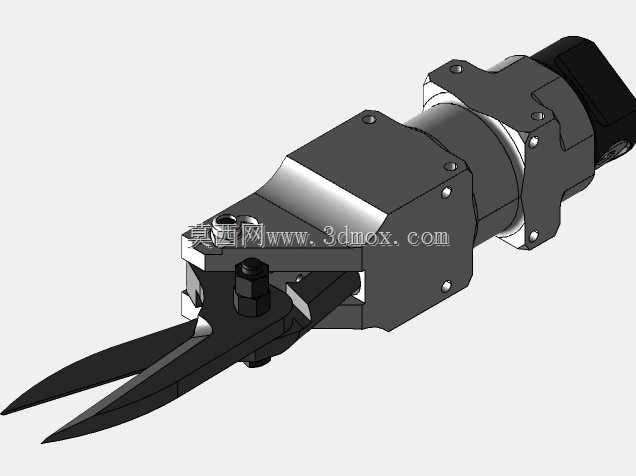

　　刀头部分采用的是错位双刃剪口设计，剪刃开合角度经过反复校核，最大开口行程可以覆盖10mm直径以内的软质塑胶管、1mm厚度以内的金属引脚、多层包装薄膜等常见裁切对象，剪刃的贴合间隙控制在0.02mm以内，裁切软质材料的时候不会出现扯料、毛边的问题，裁切金属引脚的时候也能保证切口平整，不需要后续的修边工序。安装法兰的设计是这款执行件比较实用的点，法兰盘上预留了四个对称分布的安装孔，孔位间距符合通用自动化配件的安装标准，不管是正面锁附还是侧面夹持都能找到对应的安装基准，不需要额外加工转接板；驱动段的尾部预留了标准气动接头安装位，进气方向可以根据现场布线需求选择轴向或者径向接入，不会和周边的管线、机构产生运动干涉。在做三维建模的时候，

　　所有的配合公差都按照实际加工装配的要求做了预留，剪刃和本体的连接采用销轴定位加螺丝锁附的结构，后期维护的时候可以快速更换磨损的刀头，不需要拆解整个驱动缸体，日常保养只需要定期在剪刃销轴位置加注少量润滑脂就能保证长期运行的稳定性。从安装边界来看，整个机构的最大外径控制在60mm以内，总长度不含接头的部分在160mm左右，占用的安装空间很小，哪怕是在排布非常紧凑的多工位转盘设备上，也能找到合适的安装位置，不会和相邻的上料、检测工位产生空间冲突。实际应用场景里，这类气动剪除了3C产线的引脚裁切，还能用在包装产线的料带切断、线束加工行业的细线裁切、纺织行业的布料边角修剪等场景，只需要根据裁切材料的硬度更换对应材质的刀头就行，

　　本体的驱动部分不需要做任何改动，通用性很强。设计的时候还考虑了长期运行的可靠性，驱动缸的密封件采用耐磨材质，正常供气工况下的往复运行寿命可以达到千万次级，刀头部分采用合金工具钢材质，刃口经过淬火处理，硬度达到HRC58以上，连续裁切金属引脚的使用寿命也能达到数十万次，减少了产线停机更换配件的频率。在结构细节上，刀头的开合位置做了硬限位设计，活塞行程到极限位置的时候会和本体的限位台接触，不会因为气压过高导致刀头过切损坏，也能保证每次剪切的开口度一致，裁切长度的重复精度可以控制在0.1mm以内，对于有定长裁切要求的工位来说，不需要额外增加定位检测装置就能满足精度要求。整个机构的外形做了圆弧过渡处理，没有尖锐的突出棱角，安装调试的时候不会刮擦操作人员或者周边的管线，表面做了硬质氧化处理，在有少量切削液、灰尘的车间环境里也不容易被腐蚀，日常清洁只需要用压缩空气吹掉表面的碎屑就行，维护成本很低。
