双立柱伸缩式物料移栽输送机构

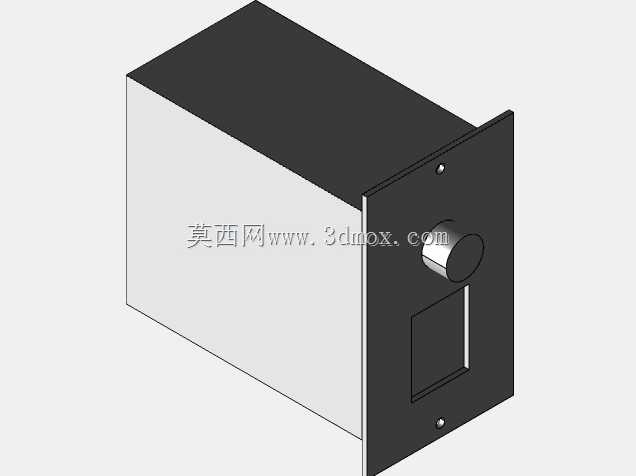

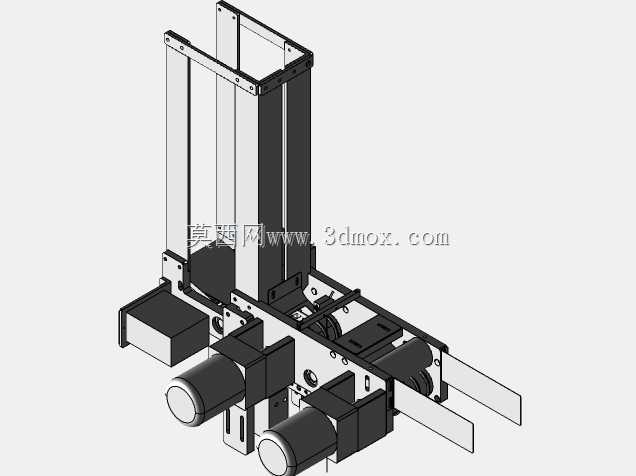

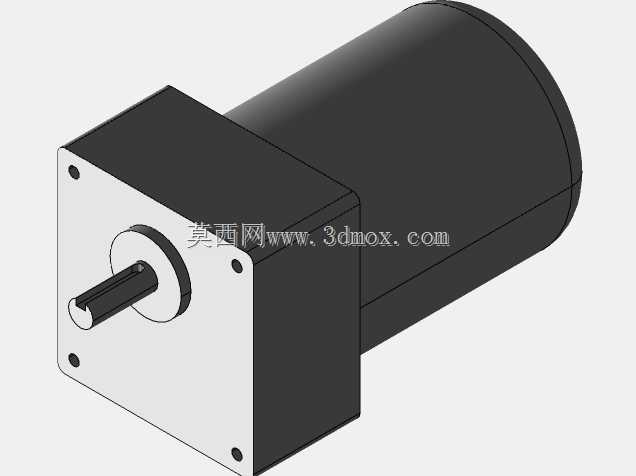

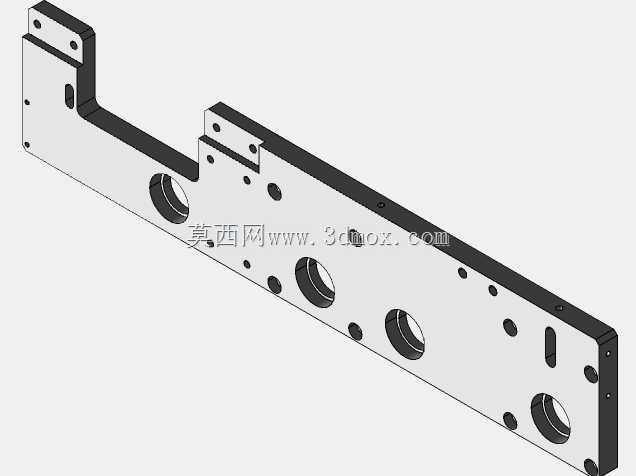

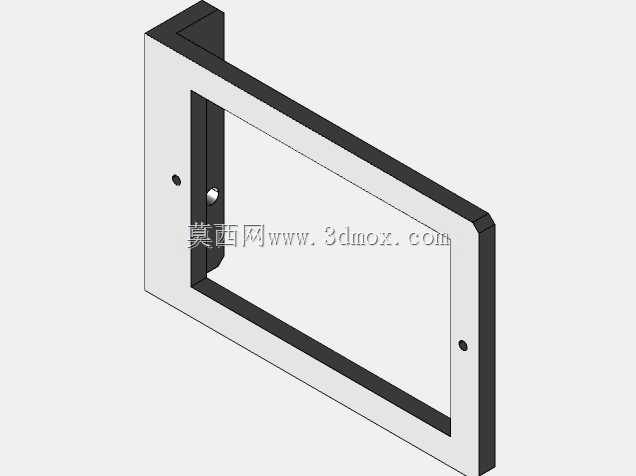

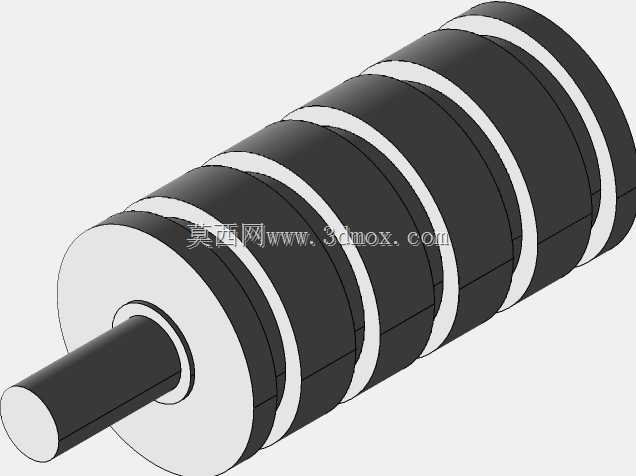

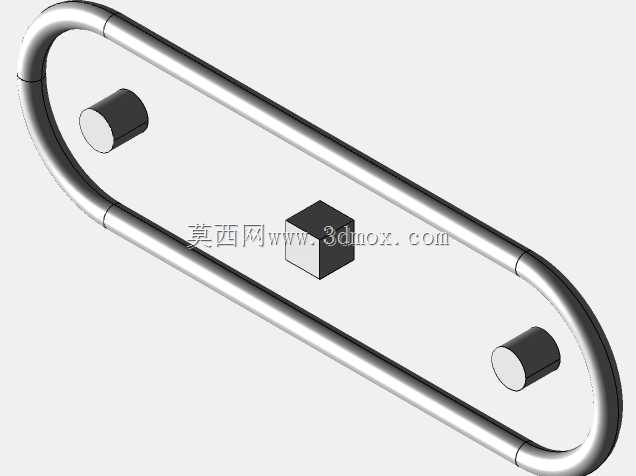

　　这套移栽输送机构主要面向立体仓储、产线工位间的物料转运场景设计，可适配多规格料箱、小型工装托盘的水平移载作业，常见于自动化立体库的巷道堆垛端、流水线间的跨工位接驳点位，也可嵌入小型智能仓储单元作为核心取放料执行部件。从结构布局来看，整体采用双立柱支撑搭配双侧伸缩叉体的架构，底部为一体化安装基座，两根平行布置的立式立柱承担叉体升降过程中的导向与载荷承载，立柱内侧预设线性导轨安装位，可根据实际载荷等级选配不同规格的滚珠导轨或滚轮导轨，适配0.5kg到15kg区间的常规轻型物料转运需求。底部基座集成两组独立驱动单元，分别对应两侧叉体的伸缩传动，驱动端采用同轴布置的动力输出结构，通过同步带轮将动力传递至叉体内部的齿轮齿条传动副，

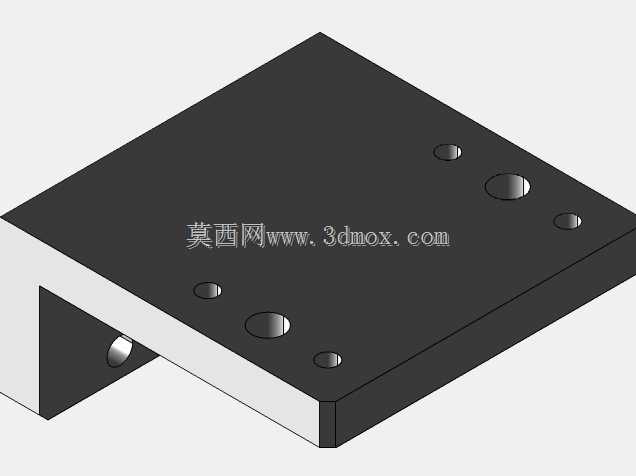

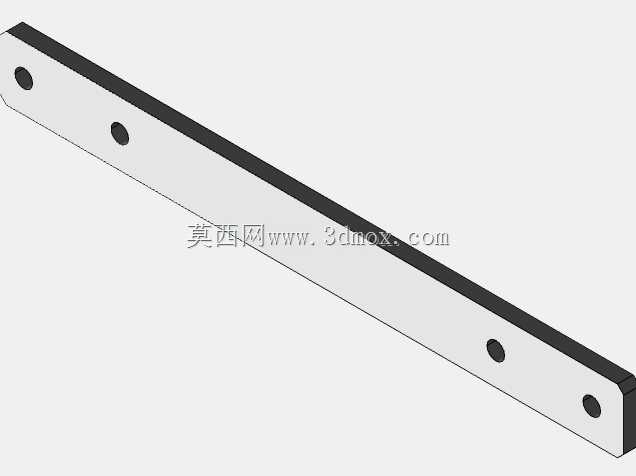

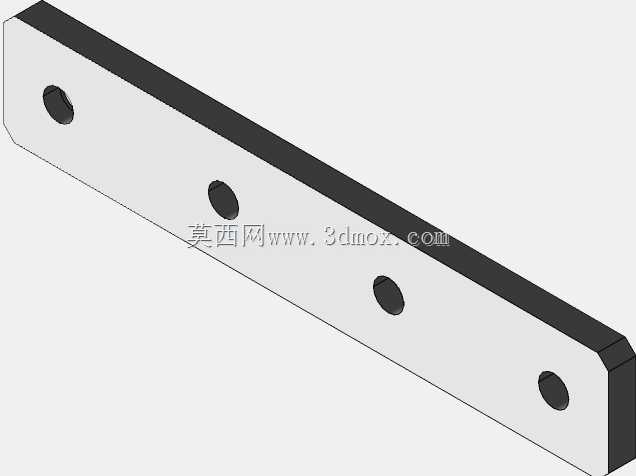

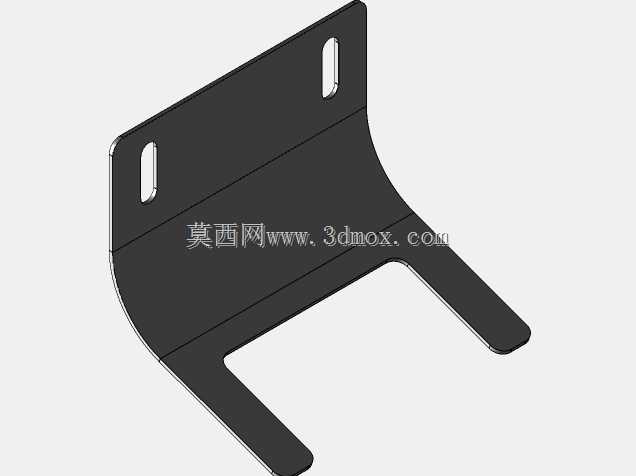

　　实现叉体的双向平稳伸缩，单叉体的有效伸出行程可覆盖相邻工位300mm到500mm的间距范围，无需额外增设中间过渡输送段即可完成跨工位物料交接。设计阶段优先考虑了安装边界的适配性，整体基座的安装孔位采用标准化间距排布，可直接固定在常规铝型材框架或钢制方管焊接机架上，无需额外加工过渡连接板；立柱的高度可根据现场的物料堆叠高度、上层线体的布设高度做模块化调整，单根立柱采用分段式拼接结构，不同长度段的连接端面设置定位销孔，现场装配时可快速完成高度适配，无需二次加工端面。叉体部分采用薄型钢板叠层设计，每层叉体之间设置耐磨导向条，降低往复伸缩过程中的摩擦阻力，同时避免金属直接接触产生的异响与磨损，叉体前端设置柔性挡边，

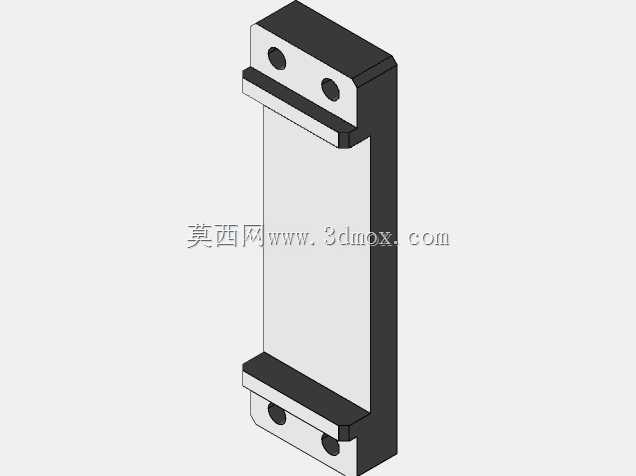

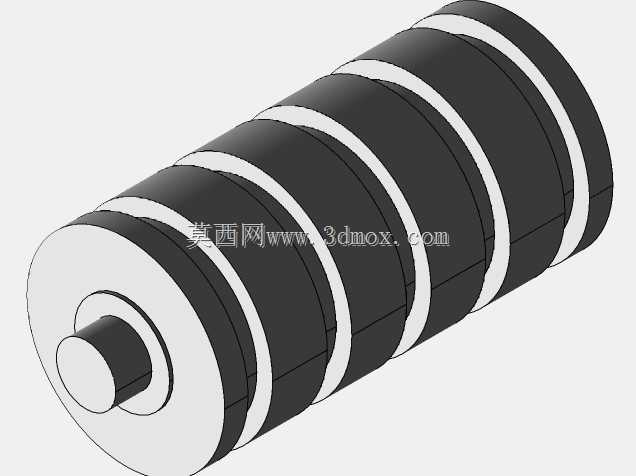

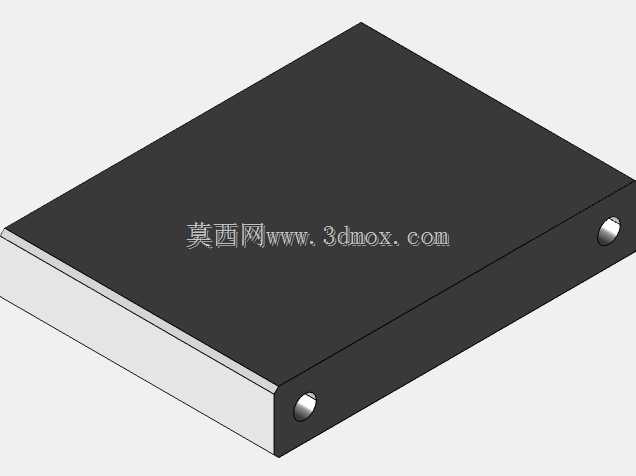

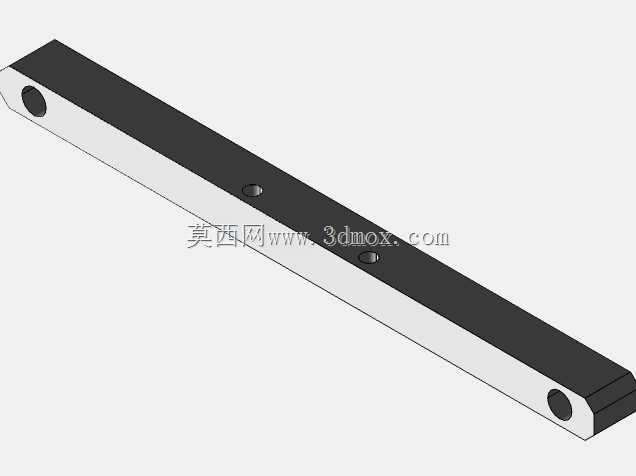

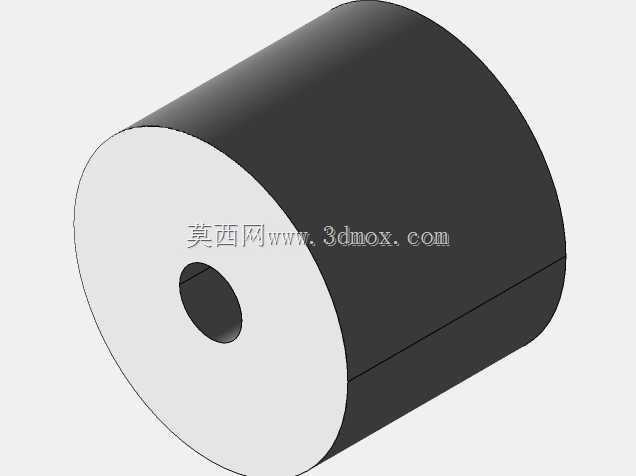

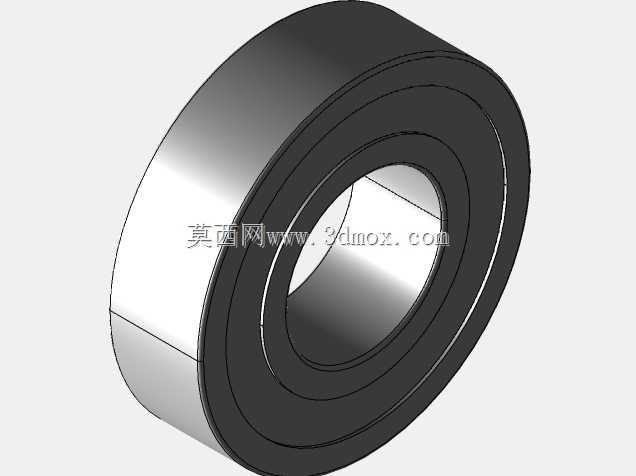

　　可在接触物料时起到缓冲作用，防止硬接触刮伤物料表面或造成料箱偏移。传动系统的张紧结构全部布置在基座外侧的维护窗口处，日常调整同步带张紧度、检查传动副磨损情况时，无需拆解主体结构即可完成操作，降低后期运维的拆装工作量。从载荷传递路径来看，物料放置在叉体上时，载荷通过叉体内部的导向滑块传递至中层滑动架，再通过中层架的支撑轮传递至固定在立柱侧的固定叉臂，最终全部载荷通过立柱传导至底部安装基座，不会对驱动电机的输出轴产生额外径向载荷，可有效延长驱动部件的使用寿命。机构的运行限位采用机械式硬限位搭配光电传感限位的双重设计，伸缩行程的两端设置聚氨酯缓冲块，即使传感限位出现误触发，硬限位也可阻挡叉体超程脱出，避免设备碰撞损坏；

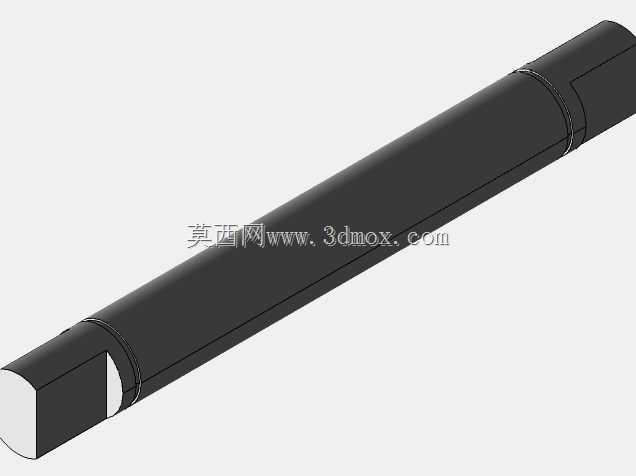

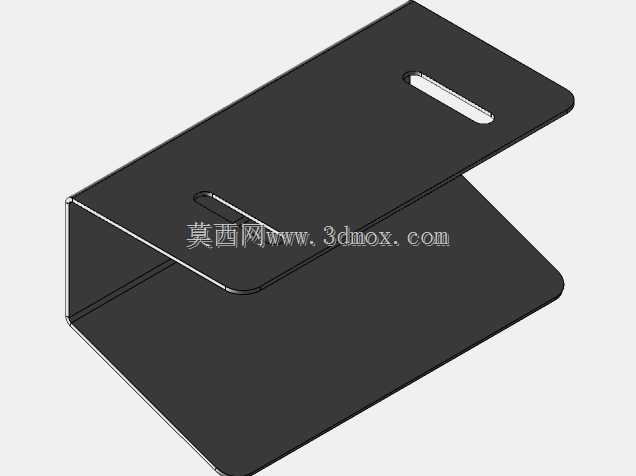

　　升降方向的导向轮采用偏心轴安装结构，装配时可通过调整偏心轴的转动角度，调整导向轮与立柱导轨面的间隙，保证升降过程无卡滞、无晃动。针对不同的现场安装空间，这套机构可做镜像对称布局调整，驱动单元的安装位置可根据现场走线方向调整至基座左侧或右侧，电气走线槽沿立柱内侧的空腔布设，所有动力线、信号线均隐藏在结构内部，避免外部走线被往复运动的部件剐蹭，同时也能让整体外观更整洁，适配洁净车间、电子组装线等对现场布线整洁度有要求的应用场景。在实际选型适配时，可根据物料的宽度调整两根立柱的间距，调整范围覆盖200mm到600mm的常规料箱宽度，无需重新设计主体结构，仅需更换对应长度的底部连接横梁与叉体传动连杆即可完成适配，大幅缩短非标调整的设计与加工周期。
