堆叠式物料自动分料输送机构

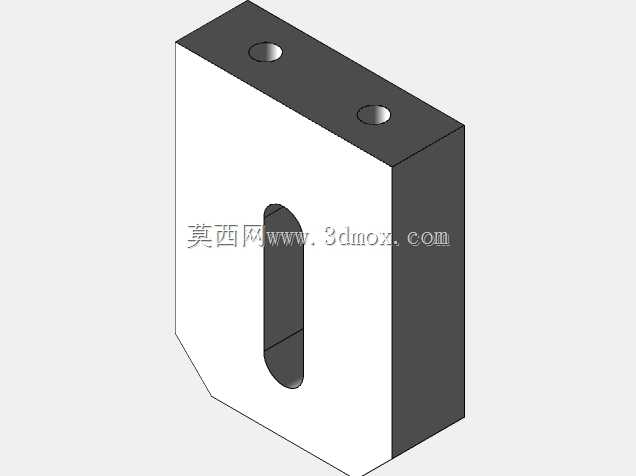

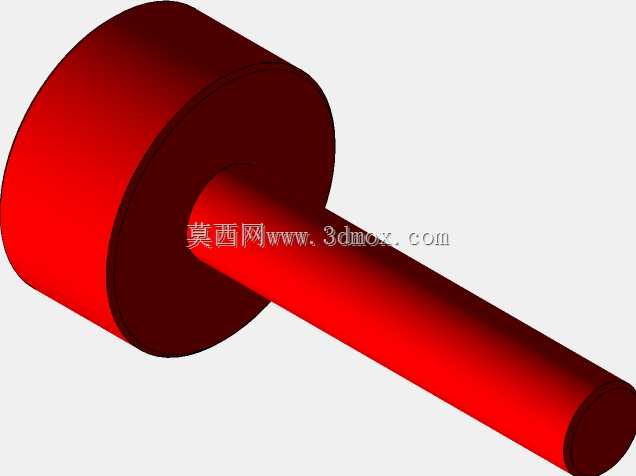

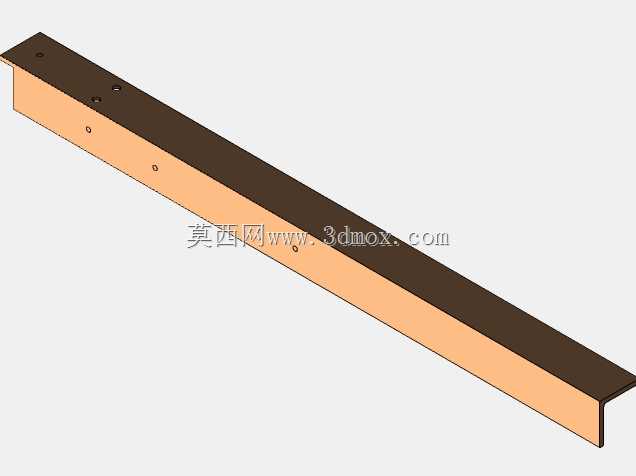

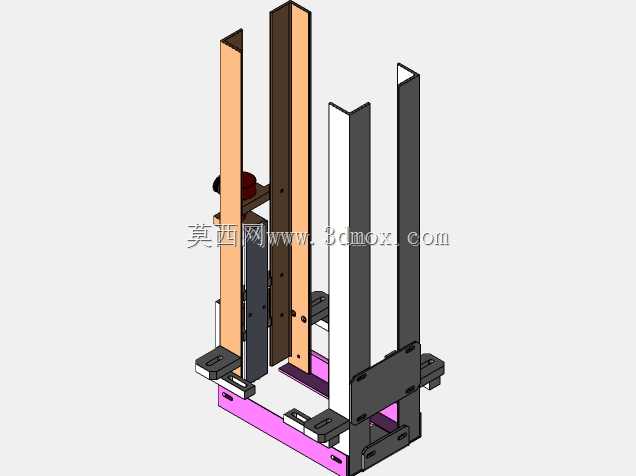

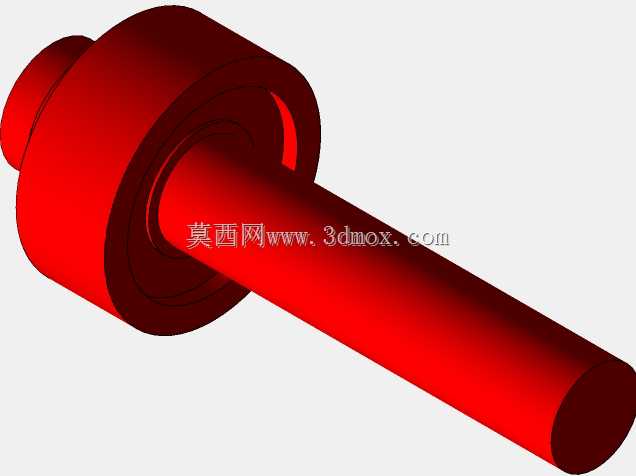

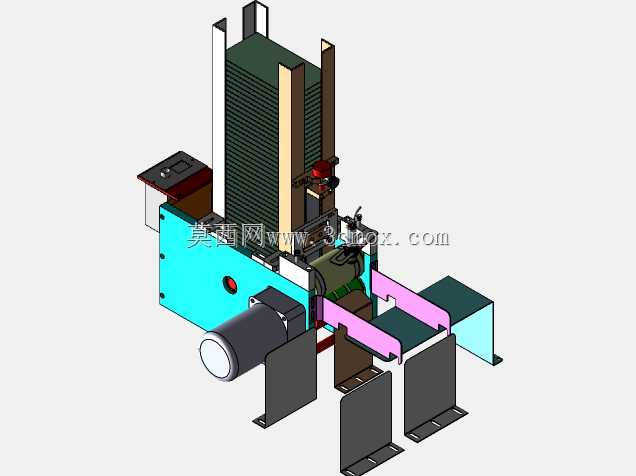

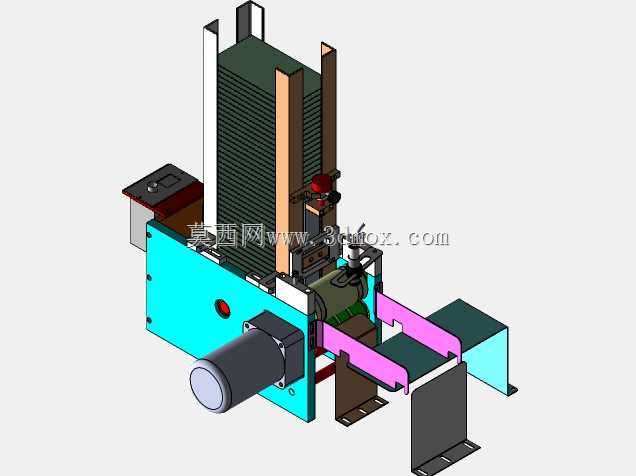

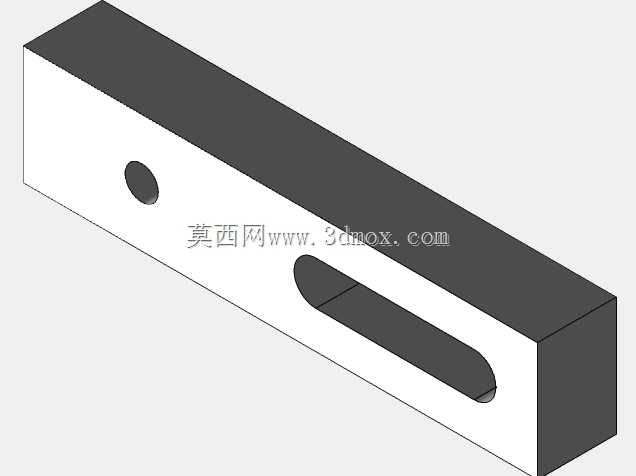

　　这套堆叠式物料自动分料输送机构，主要面向3C电子、小型五金件、包装耗材等薄片类、规整块状工件的产线自动上料工序，解决传统人工上料效率低、对位偏差大、重复劳动强度高的痛点，可直接嵌入现有自动化装配、检测、包装产线作为前端上料单元使用，适配节拍在30-60件/分钟的中速产线需求。从结构布局来看，设备采用立式堆叠料仓搭配水平输送的组合构型，左侧立式框架构成的料仓可容纳整叠待加工工件，料仓内侧设置可调式限位挡条，可根据工件的实际长宽尺寸调整挡条间距，适配一定尺寸范围内的不同规格工件，无需更换整套料仓结构，降低产线换型的硬件改造成本。料仓底部设置分料拨取机构，由侧置的驱动单元提供动力，通过偏心轮带动拨叉做往复直线运动，

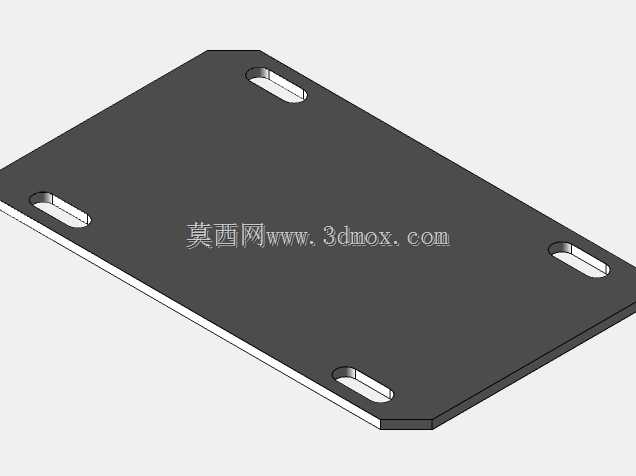

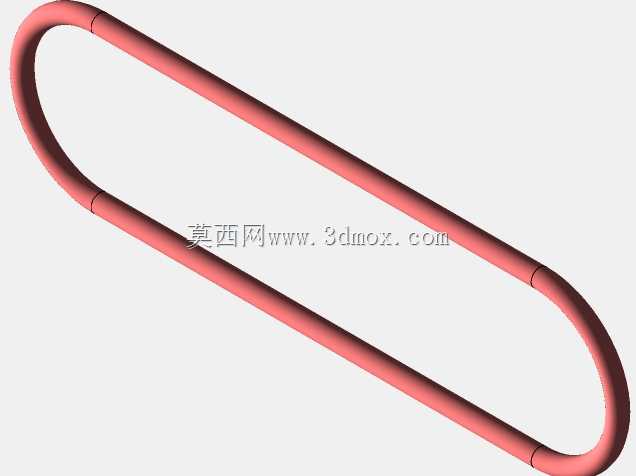

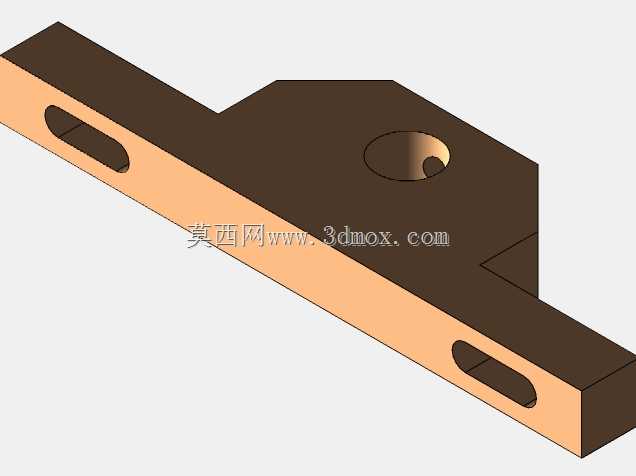

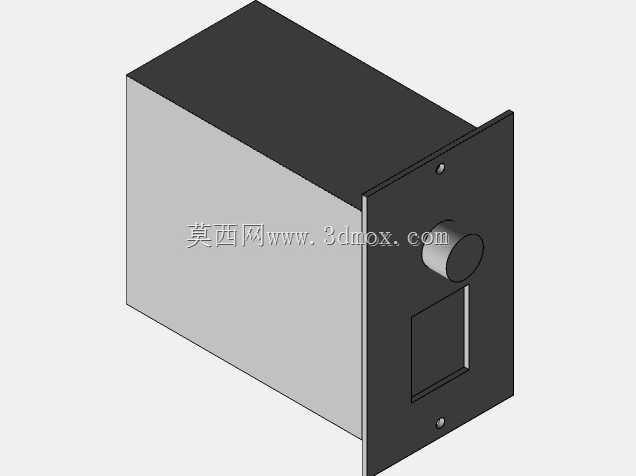

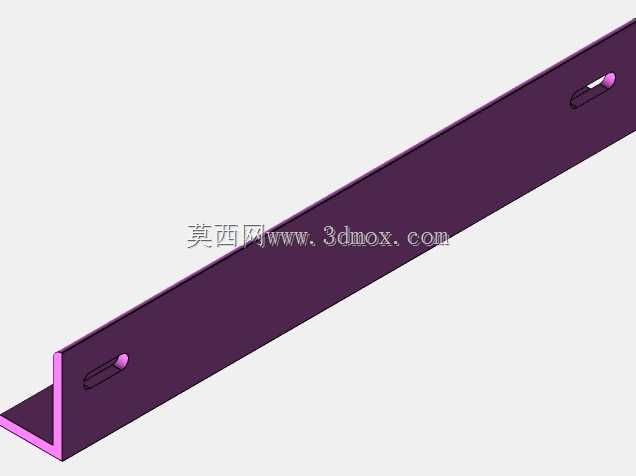

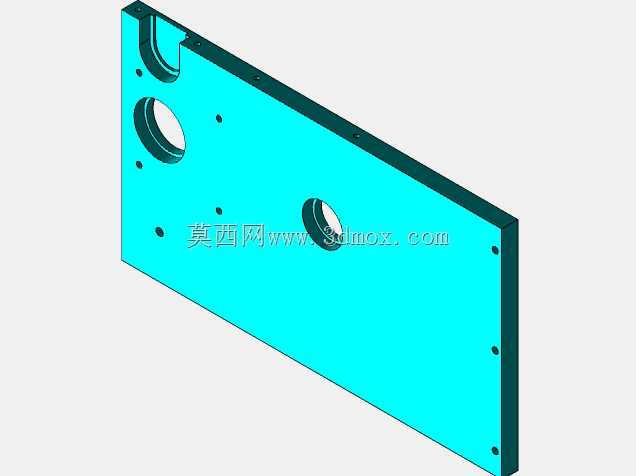

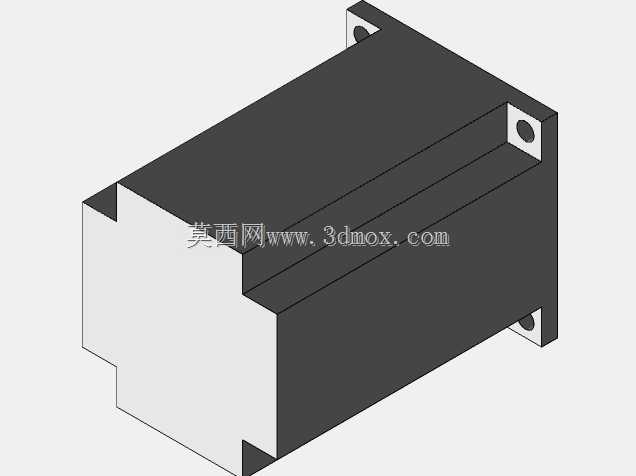

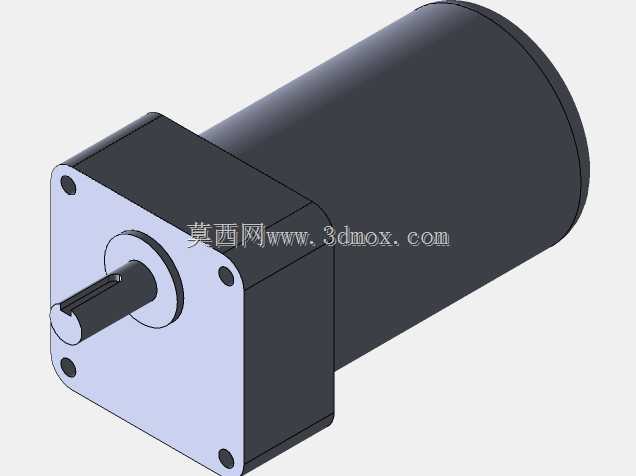

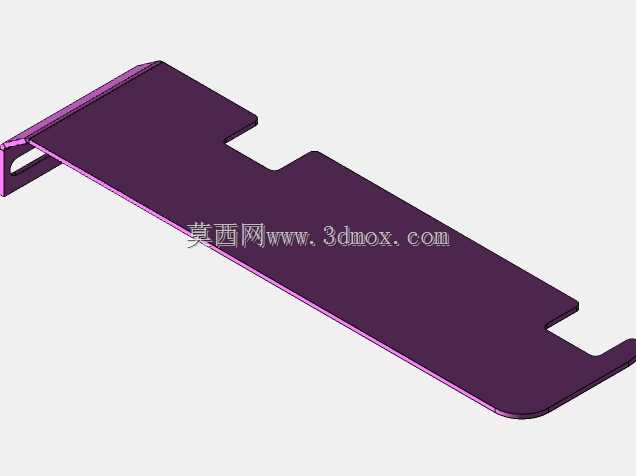

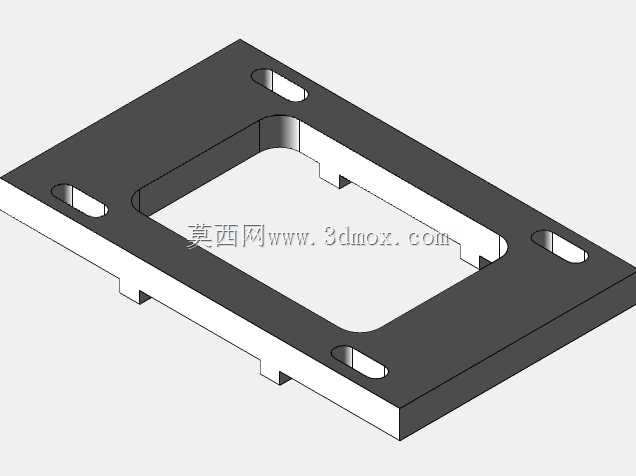

　　每次动作从料仓最底部拨出单件工件，避免多件连带送出的卡料问题，拨叉的行程可通过调整偏心轮的偏心距进行适配，匹配不同厚度的工件分料需求。拨出的工件直接进入水平输送段，输送段采用带定位挡边的平带输送结构，两侧的粉色导向护板可对工件进行行进方向的纠偏，保证工件以固定姿态进入下游工序，导向护板同样采用腰型孔安装结构，可快速调整护板间距，适配不同宽度的工件输送需求。设备底部采用整体式安装底板，所有功能单元均集成在同一块安装板上，安装底板上预设多组标准安装孔位，可直接固定在铝型材机架或者设备台面上，不需要额外加工过渡连接板，减少现场安装的调试工作量。驱动单元采用侧置卧式安装方式，输出端通过联轴器直接连接分料机构的动力输入轴，

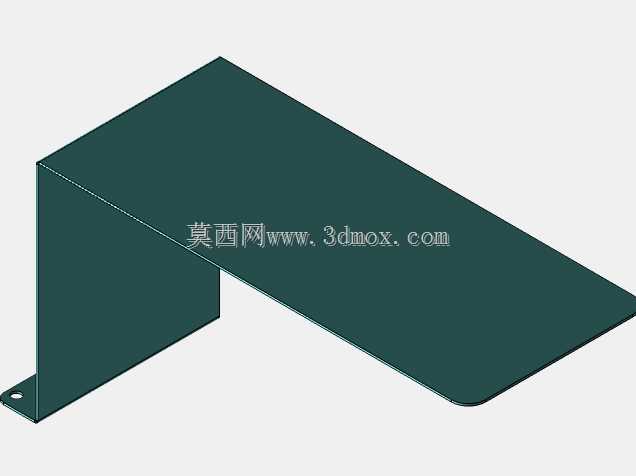

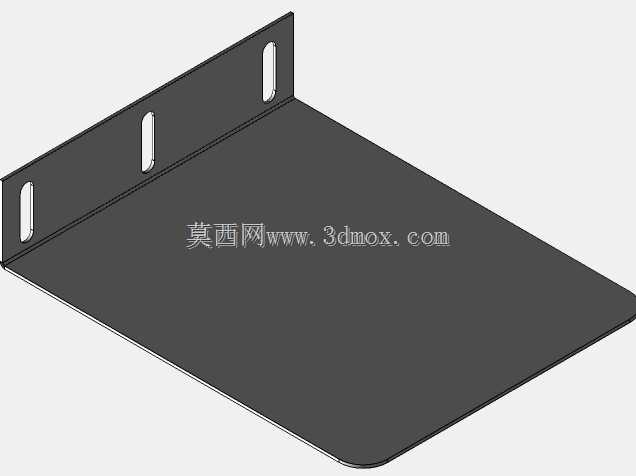

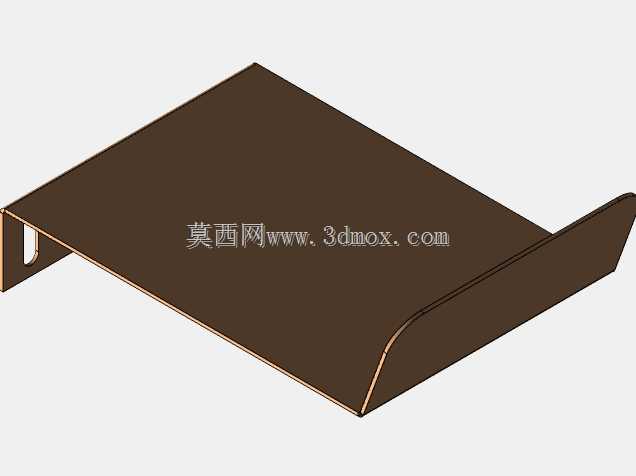

　　减少中间传动环节的动力损耗，同时驱动单元外侧设置独立的防护罩，避免生产过程中粉尘、碎屑落入传动部位造成机构卡滞，防护罩上预留散热通孔，保证长时间运行时驱动单元的热量可及时散出。料仓后侧设置光电检测位，可实时监测料仓内的工件剩余量，当料位低于设定阈值时可输出信号提醒补料，避免空料运行造成的产线空转。输送段末端设置出料过渡导板，导板采用向下倾斜的光滑坡面设计，工件可顺着坡面平稳滑入下游设备的接料位，避免工件掉落磕碰造成外观损伤。整套机构的设计过程中，优先考虑了易维护性，所有与工件接触的部位均采用沉头螺钉安装，没有突出的螺钉头刮擦工件表面，分料拨叉、导向护板等易磨损件均采用快拆式安装结构，不需要拆解主体框架即可快速更换磨损配件，

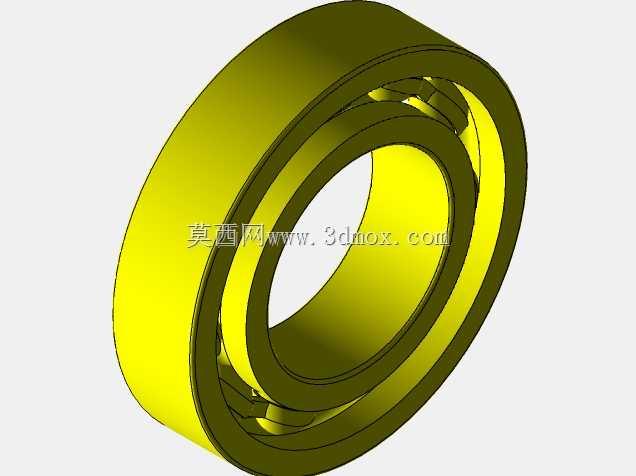

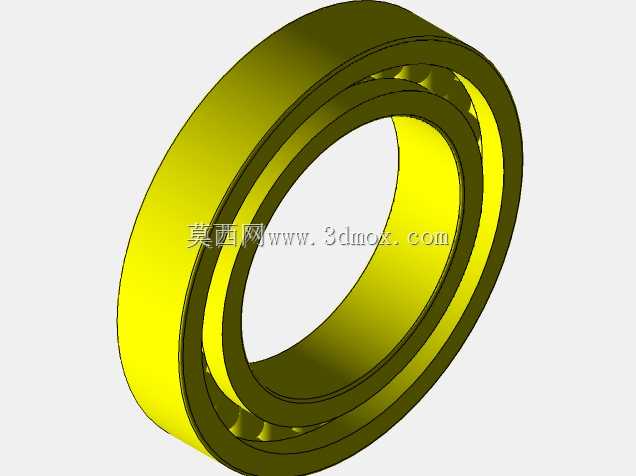

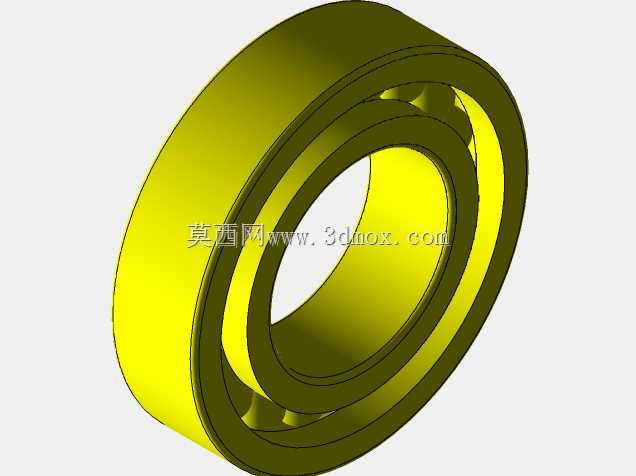

　　减少设备停机维护的时间。从安装边界来看，设备整体横向占用空间较小，料仓高度可根据单次补料的需求进行加高或者截短，适配不同的现场安装空间，对于产线布局紧凑的场景，可将驱动单元的安装方向调整为内侧安装，进一步压缩设备的横向宽度，满足狭小空间的安装需求。在实际工况适配方面，整套机构的传动部位均设置有防尘护罩，可适配车间内有少量粉尘的生产环境，所有转动副均采用自润滑轴承，不需要频繁加注润滑油即可保证长时间稳定运行，降低日常维护的工作量。分料机构的动作节拍可通过调整驱动单元的运行速度进行匹配，可根据下游产线的实际生产速度灵活调整出料速度，避免工件在输送段堆积。料仓的堆叠设计可减少单次补料的频次，操作人员不需要频繁值守在上料位，可兼顾多台设备的补料工作，提升车间的人员利用效率。
