Ace型FMC系列离心泵结构设计

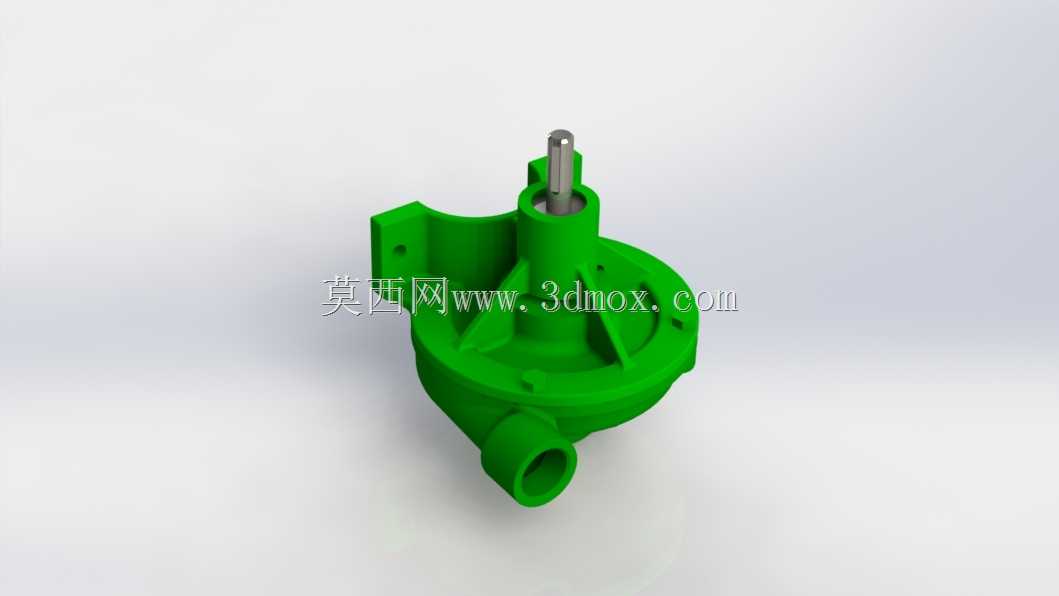

　　这款Ace泵FMC结构的设计，最初是面向小型流体输送场景的紧凑型动力单元需求，在民用供水、小型设备冷却循环、轻工况化工助剂输送这类场景中，这类紧凑结构的离心泵有着非常广泛的适配性。不同于大流量工业泵的厚重壳体设计，这款泵的壳体采用一体化铸造型腔结构，从三维结构上可以看到，泵体的蜗壳流道做了顺滑的圆弧过渡，没有突兀的截面突变，这一设计思路是为了减少流体在腔体内的湍流损失，在小功率输入的前提下尽可能提升输送效率，同时降低流体脉动带来的壳体振动。

　　从安装边界来看，这款泵的侧向进水口与顶部出水口采用了不同的通径设计，进水口通径略大于出水口，符合离心泵进口低压降、出口稳压力的设计逻辑，进水口的连接法兰做了加厚凸台结构，安装时可以承受更大的管路锁紧力矩，避免长期使用后接口渗漏。泵体侧面的安装支耳做了对称式布局，支耳上的安装孔位预留了足够的螺栓操作空间，不管是卧式安装在设备机架上，还是通过支架做立式固定，都不需要额外做复杂的转接工装，安装孔的中心距公差在建模时按照IT7级精度做了约束，能适配多数标准安装支架的孔位要求，减少现场安装的配做工作量。

　　泵轴从壳体顶部的轴封腔伸出，轴封位置的腔体做了阶梯式结构，既可以适配填料密封，也能换装机械密封，用户可以根据输送介质的腐蚀性、温度特性灵活选择密封形式，不需要对泵体主体结构做二次加工。叶轮腔的内部空间做了精准的容积控制，叶轮和腔体内壁的间隙控制在合理范围，既避免间隙过大导致的回流损失，也防止间隙过小在热胀工况下出现叶轮擦壳的故障。从结构强度上看，泵体的壁厚按照1.6倍额定工作压力做了强度校核，壳体外部的加强筋沿着蜗壳的应力分布走向布置，在不额外增加过多壳体重量的前提下，提升了泵体承压能力，让整泵的重量控制在适合单人搬运安装的区间，适合小型分布式流体输送点位的部署。

　　在实际应用中，这类泵不需要复杂的配套基础，不管是配套小型冷水机组做冷却循环，还是在小型水处理设备里做流体增压，亦或是在农用小型灌溉场景里做清水输送，都能稳定运行。设计时特意将轴的伸出端做了标准轴径设计，可以直接适配标准规格的联轴器或者带轮，不管是直连电机还是通过皮带轮做变速传动，都不需要额外定制轴连接配件。进出水口的连接端面做了密封槽预留，安装时放置标准O型圈就能实现可靠密封，不需要额外缠绕密封填料，降低了现场装配的难度。从维护性角度看，泵体的端盖连接螺栓采用了均布设计，拆卸时不需要特殊工具，日常清理叶轮腔杂物、更换密封件都可以在现场快速完成，不需要将整泵从管路上完全拆下，能大幅降低日常运维的时间成本。

　　建模过程中对所有配合面的公差做了分层设定，静止配合面采用过渡配合，转动配合面按照间隙配合的公差带做了偏移，确保加工装配后不会出现卡滞问题。泵体外部的流道外壁做了圆弧过渡处理，没有尖锐的棱角，一方面是铸造工艺的需求，减少铸造应力集中，另一方面也避免安装维护过程中棱角划伤操作人员。整体结构没有冗余的设计部分，每一处结构都对应实际的功能需求，不管是做结构设计参考，还是做设备选型的适配校核，这个三维结构都能提供非常直观的尺寸与结构参考，能帮助设计人员快速完成配套管路、安装支架的适配设计，减少前期方案设计的反复校核工作量。
