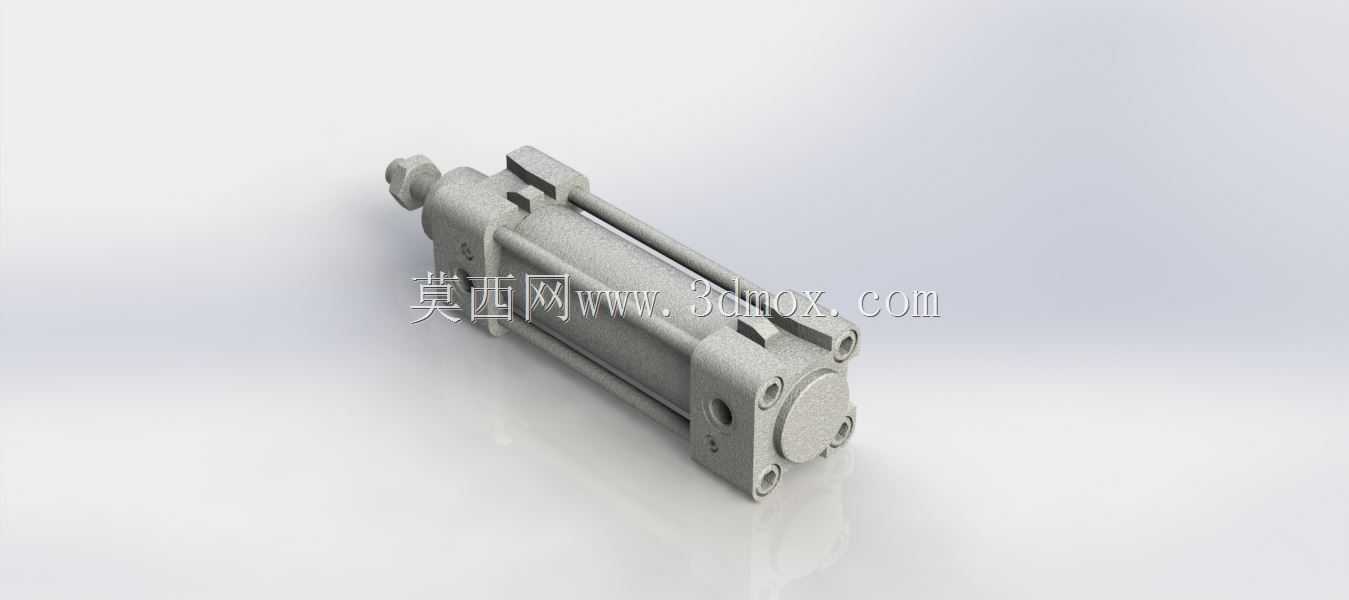

Camozzi系列拉杆式标准气动气缸结构

　　这款气动执行元件是气动系统里最常见的直线动力输出部件，在自动化产线、工装夹具、物流分拣、包装设备、轻工机械等场景里承担着推压、顶升、夹紧、移位等核心执行动作，是气动回路里将压缩空气压力能转化为机械直线运动的核心转换部件。从结构设计来看，这款属于典型的拉杆式标准气缸，采用四根对称布置的钢制拉杆将前后端盖与缸筒拉紧锁合，这种结构的优势在于缸筒承压均匀，端盖密封受力一致，相比铆接式气缸具备更好的耐压性能与维修便利性，在常规0.1-1.0MPa的工作气压区间内运行稳定性优异，适配绝大多数工厂常规压缩空气供气工况。缸体本身采用硬质阳极氧化铝合金材质，在保证结构强度的前提下大幅降低了元件自重，相比同规格钢制气缸重量降低60%以上，

　　能有效降低移动工装的负载惯量，适配高频往复运动的工况需求。前端盖集成了可调式缓冲针阀与活塞杆防尘密封结构，缓冲结构可以在活塞运行到行程末端前逐步封闭排气通路，形成气垫缓冲，避免活塞刚性撞击端盖产生噪音与结构损伤，缓冲调节范围可根据实际负载重量与运行速度灵活调整；活塞杆表面采用镀硬铬处理，表面粗糙度控制在Ra0.4以下，配合聚氨酯材质的防尘圈与Y型密封圈，既能阻挡外界粉尘、切削液进入缸体内部，又能保证往复运动的密封性能，降低漏气损耗，在常规车间环境下的密封使用寿命可达数千小时。从安装边界来看，这款气缸的安装尺寸完全符合ISO15552标准气缸的安装规范，前后端盖预留了标准的通孔安装位，可适配脚架安装、法兰安装、耳轴安装、

　　铰轴安装等多种安装方式，不需要额外定制转接件就能直接替换同规格的其他品牌标准气缸，大幅降低设备改造与备件替换的选型成本。活塞杆端部采用标准外螺纹连接结构，可配套浮动接头、连接叉、鱼眼接头等多种连接件，适配不同的负载连接需求，避免活塞杆受径向力导致的密封偏磨、杆体弯曲等故障。在实际设备选型应用中，这类标准气缸的选型需要结合实际负载大小、运行行程、安装空间、动作频率几个核心维度匹配，这款缸径规格的气缸在0.6MPa工作气压下的理论输出推力可达数百公斤，足够应对绝大多数工装夹紧、工件移位、闸门启闭等常规工况需求。设计建模过程中，需要重点保证缸筒与端盖的同轴度公差，四根拉杆的安装孔位位置度公差控制在0.05mm以内，

　　避免装配后出现拉杆受力不均、活塞运行卡滞的问题；活塞杆与活塞的连接同轴度、活塞密封圈的沟槽尺寸公差也需要严格控制，密封圈沟槽的粗糙度、倒角尺寸直接影响密封件的使用寿命与密封效果，建模时需要完全匹配密封件厂家的推荐沟槽参数，不能随意调整尺寸。另外端盖上的气口螺纹采用标准G1/4管螺纹，适配常规气动接头的安装尺寸，气口位置在端盖侧面，可根据实际布管需求调整端盖装配方向，避免管路与周边设备结构产生干涉。这类拉杆式气缸相比紧凑型气缸的优势在于行程适用范围更广，最长可支持数米行程的定制需求，同时维修时只需松开拉杆即可更换内部密封件、活塞等易损件，不需要整体更换气缸，能有效降低设备后期的维护成本。在气动回路设计中，这类气缸通常配套二位五通电磁阀、节流阀、磁性开关使用，节流阀安装在气缸进出气口可独立调节活塞伸出与缩回的运行速度，磁性开关可直接安装在缸筒外壁的预留卡槽内，通过检测活塞上的磁环位置反馈气缸的伸缩到位信号，不需要额外安装机械行程开关，简化设备的电气布线结构。
