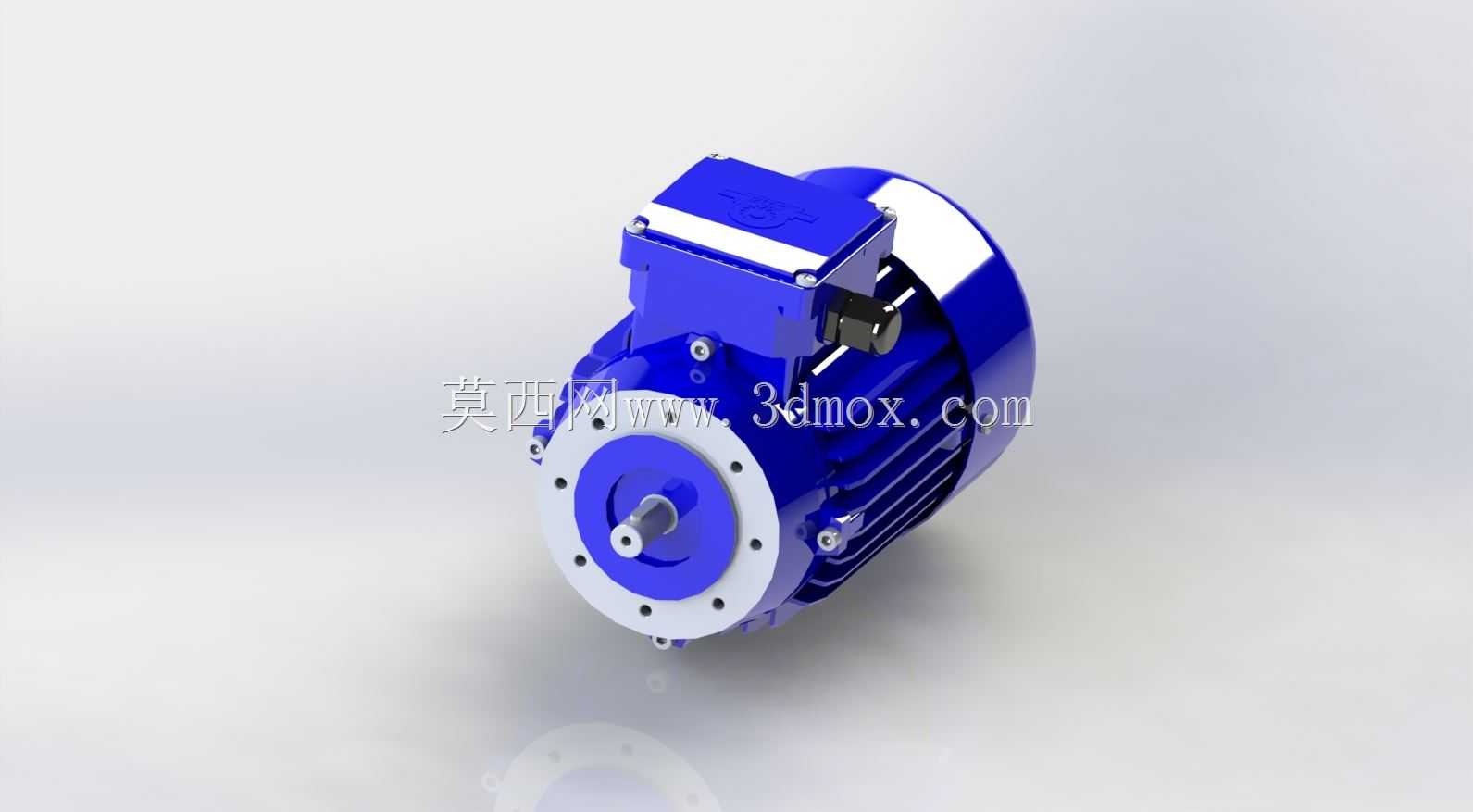

工业用蓝色铝壳三相异步电动机结构

　　这款电机的三维结构还原度覆盖了从前端法兰安装面到后端风罩的全部装配细节，做设备选型或者结构校核的时候，可以直接提取安装孔位、轴伸尺寸、外接接线盒位置这些关键边界参数，不用再反复核对二维样本的标注误差。前端采用B5法兰安装形式，法兰端面上的安装孔做了沉孔设计，适配螺栓穿装固定，输出轴为带键槽的圆柱轴伸，轴肩位置做了退刀槽处理，和负载端联轴器、带轮的配合公差可以直接参考模型的配合面尺寸做匹配，避免现场安装出现轴孔配合过松或者键槽错位的问题。接线盒设置在机壳顶部，盒体和机壳的连接做了密封止口结构，盒内预留了接线端子排的安装空间，进线口的螺纹规格也在模型里做了还原，做电气布线设计的时候可以直接匹配对应的电缆格兰头尺寸，

　　不用额外测绘接线盒的外部轮廓。机壳部分采用散热筋一体化铸铝结构，轴向排布的散热筋高度和间距都按照实际量产电机的散热需求设计，筋条的圆角过渡处理也做了还原，不会出现建模时直角筋条导致的应力集中问题，做有限元热仿真的时候可以直接导入模型划分网格，计算额定负载下的机壳温升分布。后端的风罩采用冲压成型结构，罩体上的通风孔排布和实际产品一致，和风叶的间隙控制在合理范围，既不会出现运转时风叶擦碰风罩的问题，也能保证冷却风可以顺畅吹过机壳散热筋，带走绕组产生的热量。做设备整体布局的时候，要注意电机的径向最大尺寸是机壳散热筋的外圆直径，轴向总长度要算上输出轴伸出长度和后端风罩的突出量，预留足够的安装和维护空间，

　　尤其是接线盒的上方要留出接线操作的空间，不能被设备的其他结构件挡住接线操作位置。这类电机广泛应用在轻工输送设备、小型机床辅机、食品包装生产线、自动化输送线等场景，作为核心动力输出部件，它的安装尺寸通用性强，替换维护的时候不需要改动设备的原有安装支架，只要匹配功率和安装尺寸就能快速替换。建模的时候所有配合面都按照实际装配关系做了约束，端盖和机壳的止口配合、轴承室和轴承的配合尺寸、定子和机壳的过盈配合位置都有明确的尺寸标注参考，做二次改型设计的时候，可以直接在原有模型基础上调整轴伸长度、法兰尺寸或者接线盒方向，快速衍生出不同安装形式的电机型号，不用从零开始建模，能大幅缩短设备设计阶段的动力部件选型建模周期。还要注意电机底脚的安装平面度，

　　虽然这款是法兰安装形式，但部分同系列衍生型号会带底脚安装结构，模型里的底脚安装孔距、底脚平面到轴中心的高度参数也可以作为同系列产品的选型参考，避免不同安装形式的电机尺寸混淆。另外，电机的吊环位置在机壳顶部靠近重心的位置，做重型电机安装吊装的时候，吊环的承重方向和模型里的吊环螺纹孔深度都做了还原，可以参考这个位置设计吊装工装，保证吊装过程中电机保持水平，不会磕碰输出轴或者接线盒结构。
