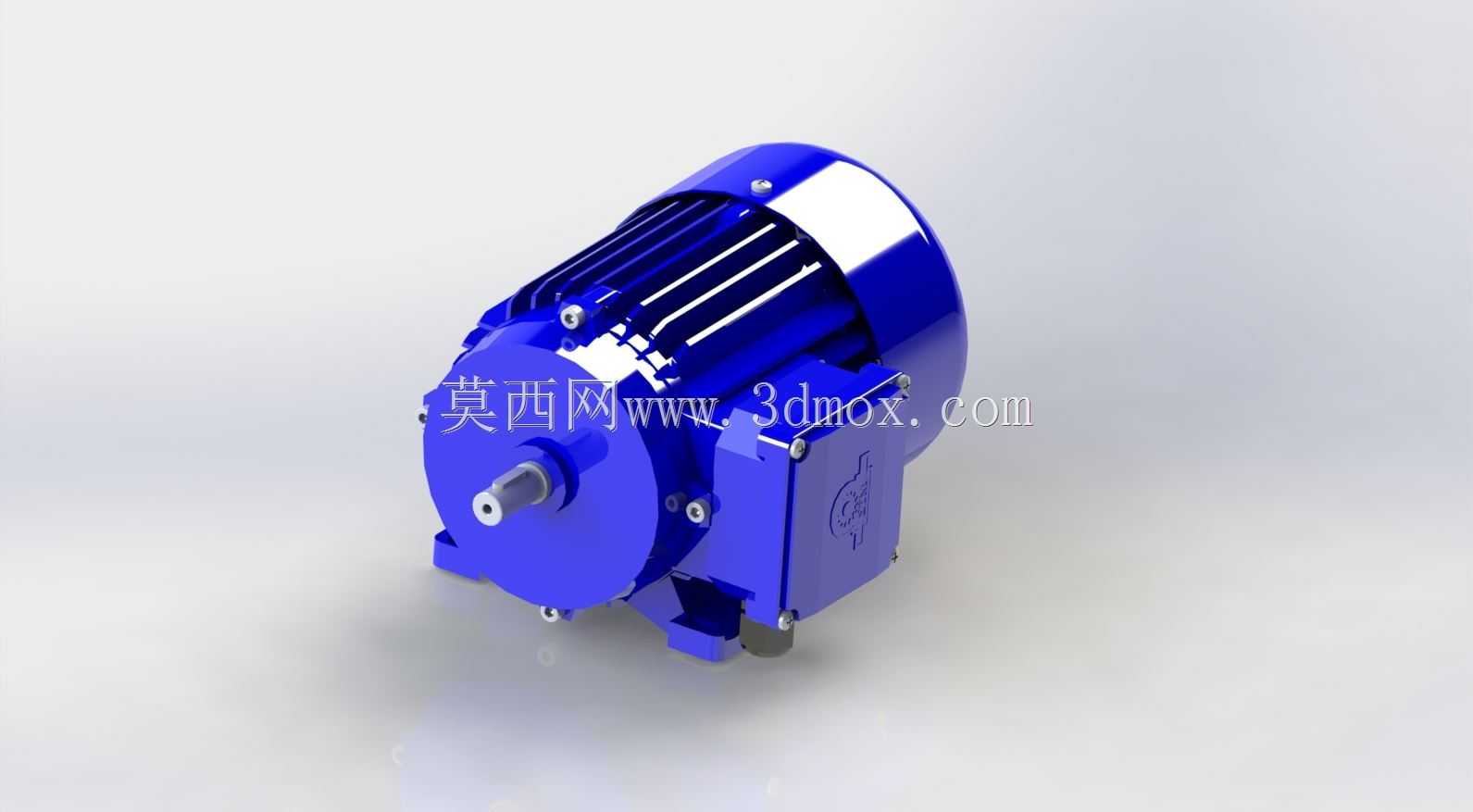

工业用蓝色异步驱动电机三维结构

　　这款三相异步驱动电机的三维结构，完全按照工业现场实际安装使用的实体尺寸还原，可直接用于设备整体装配的干涉校验、产线布局模拟以及后续的维护拆装培训场景。在轻工输送线、小型机床进给机构、食品包装设备、农用机械传动单元这类常规工业场景里，这类电机是最常用的动力输出部件，不需要复杂的伺服控制回路，接入标准工业工频供电即可稳定输出扭矩，对现场运维人员的技术门槛要求低，备件替换的通用性也极强。

　　从结构设计逻辑来看，模型完整还原了定子外壳的散热筋结构，这些沿轴向均匀排布的凸起筋条不是随意设计的装饰结构，而是根据电机额定功率下的热耗散参数计算得出的排布间距与凸起高度，能够在电机自带的尾部散热风扇形成的轴向气流作用下，最大化增加壳体与空气的接触面积，保证电机在额定负载连续运行时，绕组温升控制在绝缘等级允许的范围内，避免长期过热导致的绝缘老化、寿命缩短问题。端盖与壳体的连接螺栓孔位完全按照通用安装标准还原，包括端盖上的轴承室定位台阶、输出轴的轴伸直径、键槽尺寸与公差带位置，都和实际量产产品的尺寸参数保持一致，设计人员在做配套设备的连接结构设计时，可以直接提取模型上的安装面尺寸、轴伸配合参数，不需要反复核对二维图纸的尺寸标注，能大幅减少前期设计的尺寸核对工作量。

　　安装边界方面，模型还原了底脚安装的四个安装孔的孔距、孔径以及安装面的平面度要求，底脚的支撑筋厚度也按照实际铸件的工艺要求做了还原，不会出现三维模型里结构强度足够、实际铸件生产时出现壁厚不均导致的缩孔缺陷问题。输出轴的轴肩位置、轴端的螺纹孔结构也完整呈现，方便设计人员匹配对应的联轴器、带轮或者链轮的安装定位，在做虚拟装配时，可以直接校验连接部件和电机端盖之间的安全间隙，避免实际装配时出现部件干涉、无法安装的问题。接线盒的位置设置在壳体侧面，模型还原了接线盒的安装法兰、内部的接线端子排布空间，设计人员在做设备布线规划时，可以准确判断电缆的弯曲半径、走线方向是否合理，避免出现电缆与周边设备部件摩擦、接线盒操作空间不足导致的现场接线困难问题。

　　从功能特性来看，这类鼠笼式异步电机的结构可靠性极高，转子部分没有易损的碳刷结构，日常维护只需要按照运行周期补充两端轴承的润滑脂即可，不需要频繁拆解维护。模型里的风罩、风叶结构也完全按照实际结构还原，风罩的通风孔开孔率、风叶的倾斜角度都和实际产品一致，在做设备的流体散热模拟时，也可以直接调用这个模型的结构参数，分析电机周边的气流走向，判断设备整体布局是否会阻挡电机的进风通道，导致电机散热效率下降。另外模型上的吊环安装孔也做了准确还原，在做设备的吊装方案规划时，可以根据吊环的位置设计吊具的连接点，校核吊装过程中电机的重心位置，避免吊装过程中出现倾斜、滑脱的安全隐患。

　　在做新设备的方案设计阶段，直接调用这个精度的电机三维模型，能够让整体装配的仿真校验更贴近实际工况，不管是做静力学的安装座受力分析，还是做运动学的传动链干涉检查，都能得到更准确的仿真结果，避免后期样机试制阶段才发现安装尺寸不匹配、维护空间不足这类低级问题，缩短设备的研发迭代周期，减少样机试制阶段的修改成本。
