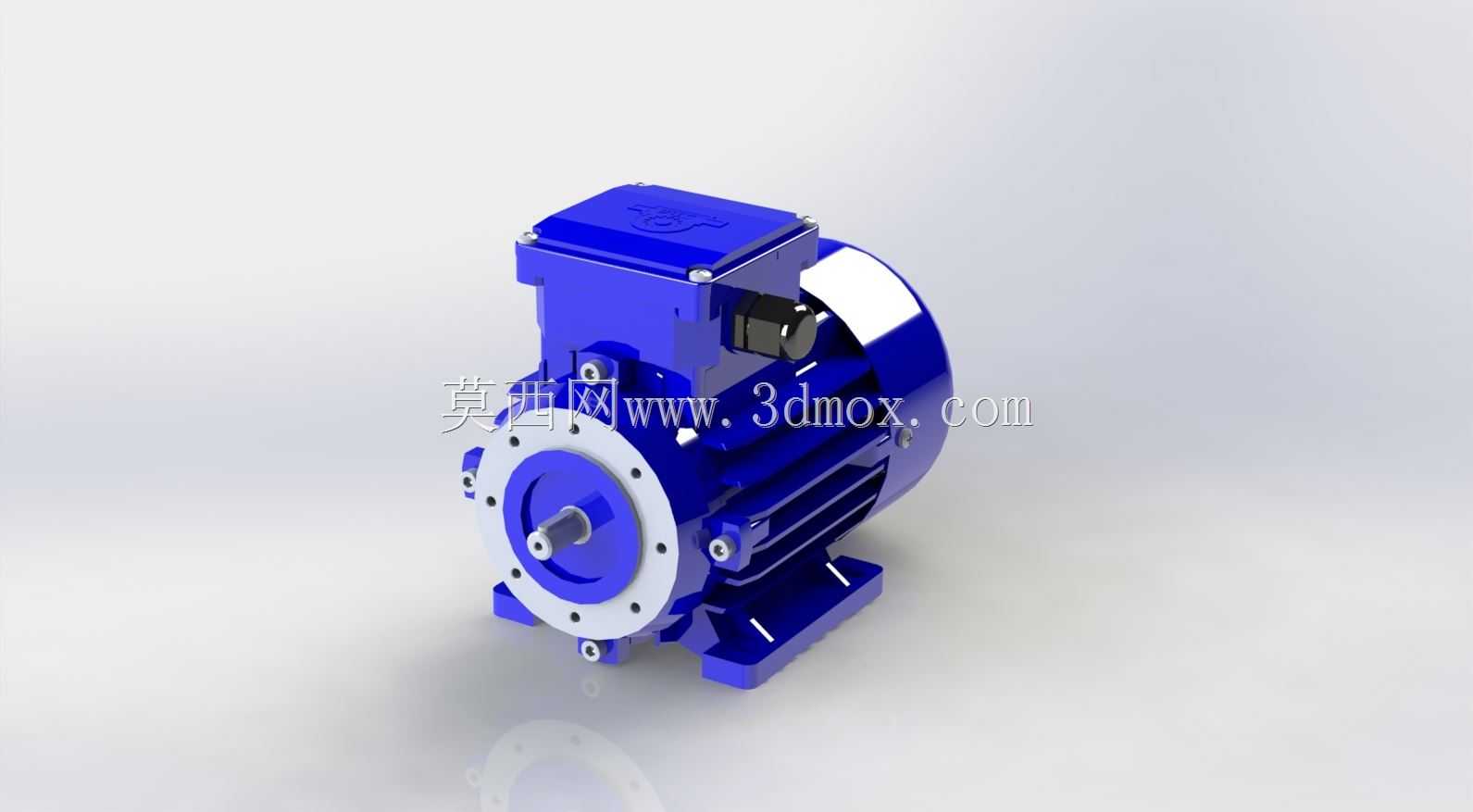

B34安装方式蓝色铸铝三相异步电机

　　这款电机采用B34复合安装结构设计，同时兼顾底脚安装与法兰安装的适配性，可满足不同设备机架的安装需求，在小型输送设备、食品包装生产线、轻工机械传动单元、小型机床进给机构中都有广泛的应用场景，作为整套设备的动力输出核心，其安装边界的兼容性直接决定了设备改型时的适配效率。从结构设计来看，机壳采用高压铸铝工艺成型，表面做蓝色烤漆防护处理，既保证了壳体的散热效率，又能在常规工业车间环境下抵御潮气、轻度粉尘的侵蚀，接线盒设置在机壳顶部，采用侧开式密封结构，线缆接入后可通过密封压盖锁紧，避免车间内的切削液、粉尘进入接线腔造成绝缘故障。输出端采用B14规格的小法兰配合凸缘止口定位，底脚部分预留标准安装孔位，

　　两种安装结构的形位公差在建模时严格遵循通用电机安装尺寸规范，法兰止口与输出轴的同轴度、底脚安装面与输出轴的平行度都按照工业级传动要求做了公差约束，可直接适配标准规格的联轴器、减速机输入法兰，不需要额外做安装转接板。电机的散热筋沿机壳轴向均匀分布，筋条高度与间距经过散热仿真优化，在电机额定负载运行时，可通过自带的外风扇形成轴向风道，将绕组产生的热量快速带出，保证电机在连续运行工况下的温升控制在绝缘等级允许范围内。输出轴采用标准圆柱轴伸，带标准键槽，可直接配套平键连接带轮、齿轮、联轴器等传动件，轴伸端的轴承室结构按照深沟球轴承的安装尺寸设计，预留了轴承润滑脂的存储空间，端盖与机壳的配合采用止口定位，保证装配后轴承的同轴度，

　　降低运行时的振动与噪音。在实际设备选型应用中，这类小功率铸铝电机常作为小型自动化设备的主动力源，比如皮带输送机的驱动端、包装机械的主传动单元、小型风机水泵的动力配套，其B34安装形式的优势在于，当设备机架既有平面安装位，又需要法兰端直接对接减速机或者设备腔体时，不需要额外定制安装支架，可直接通过底脚固定在机架平面，同时法兰端精准对接从动设备的输入口，减少了传动链的长度，提升整套传动系统的刚性。建模过程中对电机的各个细节结构都做了还原，包括接线盒的固定螺栓、吊环安装位、底脚的加强筋、法兰端的安装孔分布、风扇罩的通风孔结构，甚至端盖上的固定螺栓位置都与实物一致，可直接用于设备的三维布局装配，在做设备整体干涉检查时，

　　能够准确判断电机与周边机架、护罩、管线的空间距离，避免实际装配时出现结构干涉。从安装尺寸边界来看，电机的轴向总长度、径向最大尺寸、底脚孔的跨距、法兰的止口直径与孔位分布、轴伸的直径与伸出长度都严格遵循对应机座号的尺寸标准，选型时可直接根据设备的安装空间匹配对应规格，不需要反复核对安装尺寸，在做设备方案设计阶段，可直接将该模型调入装配体，完成动力单元的布局，大幅提升方案设计的效率。电机的风罩采用薄钢板冲压成型结构，通过卡扣与机壳后端固定，罩体上的通风孔沿圆周均匀分布，既保证通风量，又能防止外部异物进入风扇腔造成风扇损坏。接线盒内部预留了足够的接线空间，可容纳三相电源的接线端子，同时预留了接地端子的安装位，符合电气安全规范的要求。
