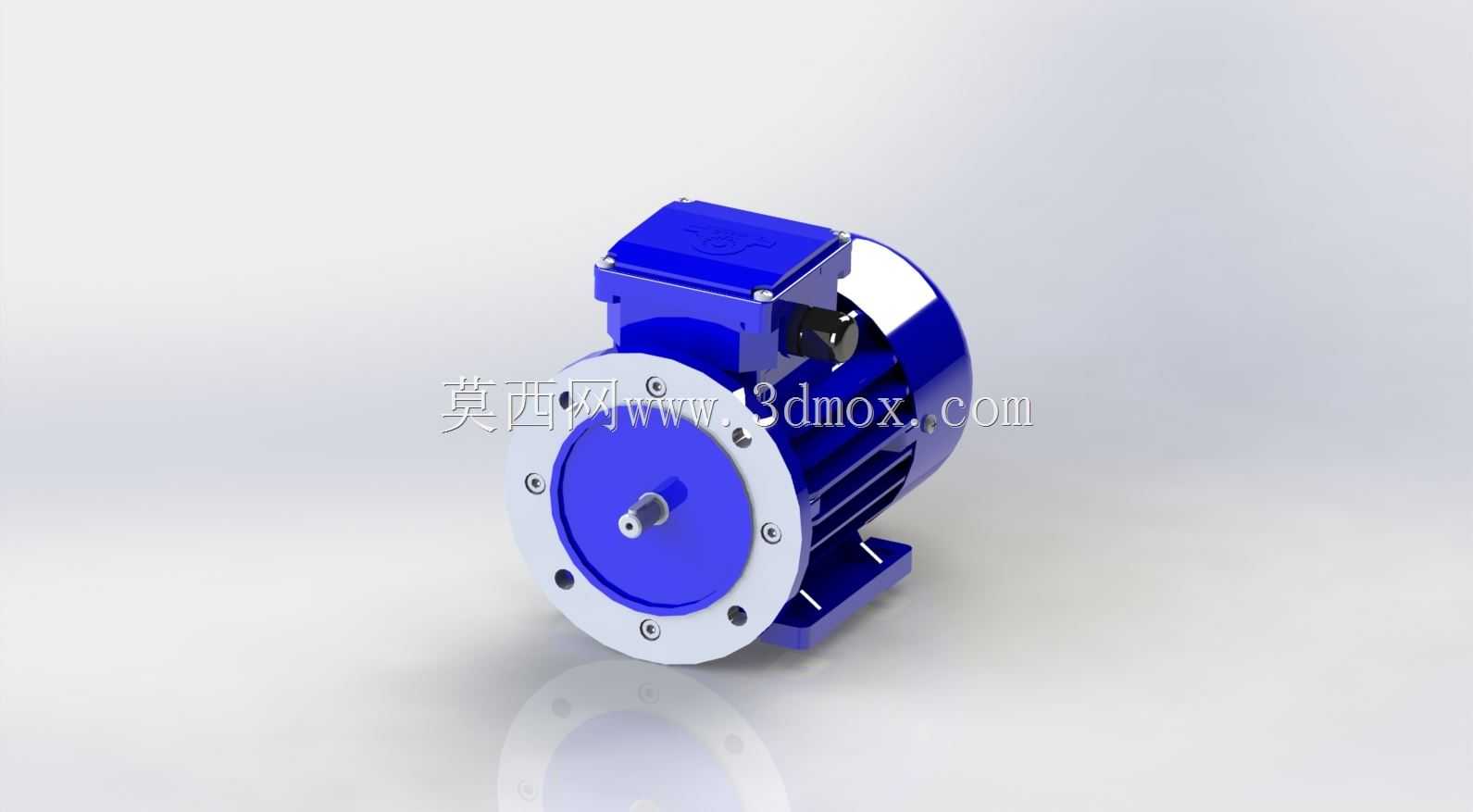

蓝色法兰安装式铝壳三相异步电机

　　这款铝壳法兰安装电机是工业传动场景里的常用动力单元，日常在轻工输送线、小型泵组配套、食品包装设备、自动化专机的动力输入段都能见到同结构产品的身影，核心作用是把电能转化为旋转机械能，为后端负载提供稳定的转速与扭矩输出。从结构设计来看，机座采用铝合金压铸成型，相比同功率铸铁机座电机重量能降低30%以上，散热筋沿机座轴向均匀排布，和端盖的接触配合面做了止口定位，装配后同轴度公差可以控制在0.02mm以内，运行时的振动幅值能控制在标准允许的较低区间，适合对安装重量有要求、设备移动频次较高的配套场景。前端的B5法兰安装面是这类电机的典型安装特征，法兰端面上的安装孔沿圆周均布，安装时不需要额外做卧式安装的地脚固定，直接通过法兰止口和配套设备的安装孔位对接锁紧即可，能大幅缩减设备动力段的轴向安装尺寸，在紧凑空间的设备布局里优势明显。输出轴采用标准圆柱形轴伸，带标准键槽，和联轴器、带轮、泵轴等传动件的配合公差选用k6级过渡配合，既能保证传动时无松动打滑，也方便后期维护时的拆卸作业。接线盒设置在机座顶部，采用可旋转结构，能根据现场布线方向调整接线口朝向，盒内预留足够的接线空间，三相接线端子排布清晰，接地端子单独设置在盒体边角位置，符合电气安全的布线要求。后端的风罩采用钢板冲压成型，和机座后端通过卡扣加螺丝双重固定，内部配套的散热风叶随转子同步旋转，运行时产生的轴向气流能顺着机座散热筋快速带走绕组产生的热量，

　　保证电机在额定负载下长期运行时绕组温升维持在绝缘等级允许的范围内。从安装边界来看，这类小功率铝壳电机的法兰外径、轴伸直径、安装孔孔距都遵循通用的行业安装尺寸标准，同机座号的产品可以直接互换，不需要对配套设备的安装位做二次加工，设备厂家做选型替换时不需要重新调整安装结构，能大幅缩短设备改型的周期。设计过程中，转子部分做了动平衡校正，校正精度达到G2.5级，能有效降低高速运行时的振动和噪音，端盖部分的轴承室采用高精度镗削加工，配套的深沟球轴承能同时承受径向载荷和少量轴向载荷，满足直连传动、带传动等不同传动形式的受力要求。在实际配套场景里，这类电机常和蜗轮蜗杆减速机、小型齿轮泵、输送带驱动辊、风机叶轮等部件直接配套，

　　不需要额外加装过渡连接座，法兰止口的定位精度能保证电机轴和被驱动部件的同轴度，减少因同轴度偏差带来的轴承磨损、密封件渗漏等常见故障。机座表面采用蓝色静电喷塑处理，涂层附着力强，能在一般工业环境的湿度、粉尘条件下起到防锈防腐蚀的作用，表面不容易积灰，日常设备清洁维护时直接擦拭即可。电机的吊耳结构集成在机座上部的压铸结构里，小机座号虽然重量不大，但集成的吊位能方便装配时的吊装对位，避免装配过程中磕碰法兰面或者输出轴。从结构细节来看，前后端盖和机座的连接螺丝采用内六角圆柱头螺丝，沉头孔设计让端盖外表面没有突出的螺丝头，整体外观更规整，也避免螺丝突出部位和周边设备部件产生干涉。输出轴的轴端做了倒角处理，方便传动件的套装，

　　键槽的对称度公差严格控制，避免装键后出现传动件偏摆的问题。这类电机的设计没有冗余的结构，所有结构特征都围绕安装便捷、运行稳定、维护方便三个核心需求展开，没有多余的装饰性结构，完全服务于工业场景的实用需求，在做三维建模时，法兰安装面的止口尺寸、轴伸长度、接线盒的安装位置、风罩的外径尺寸都是需要重点把控的安装边界尺寸，这些尺寸直接决定了电机能不能顺利和配套设备完成装配，建模时如果这些尺寸出现偏差，后续做整机装配时就会出现干涉、装不上的问题，所以建模过程中需要优先把这些安装相关的配合尺寸做准确，再去细化表面的喷塑纹理、螺丝细节、铭牌位置等外观特征，保证模型既能用于外观展示，也能直接用于设备的整机装配干涉检查，给结构设计人员的选型和布局工作提供准确的三维参考。
