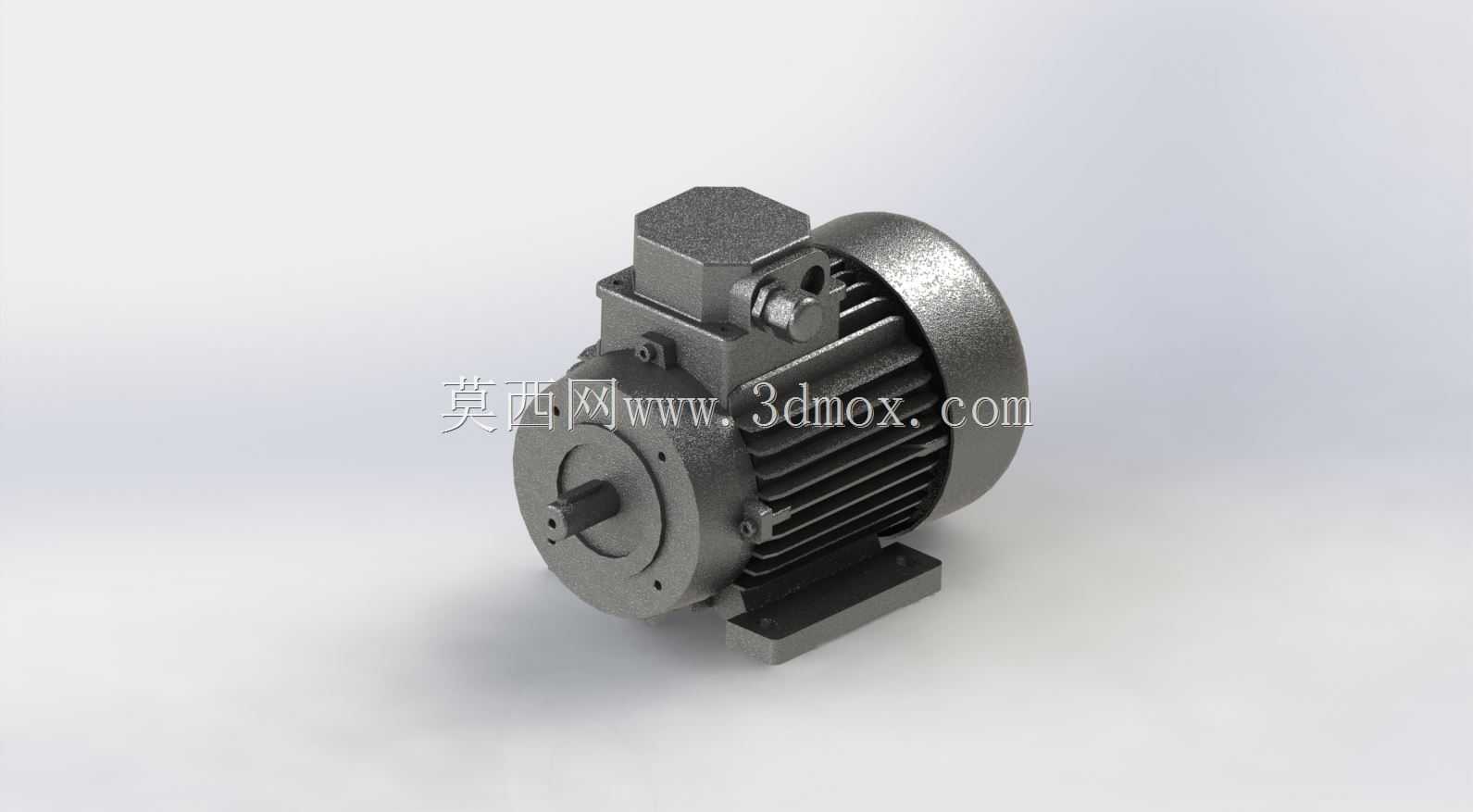

B14法兰安装式铝壳三相异步电动机

　　这款B14安装形式的铝壳异步电机，是轻工自动化生产线、小型输送设备、食品包装机械、木工加工机具上最常用的动力输出部件，区别于铸铁壳电机的厚重，铝壳机身的散热筋直接与端壳一体压铸成型，整机重量比同功率铸铁壳电机轻近四成，在对设备自重有要求的移动作业机具、悬臂安装的传动工位上适配性极强。从安装边界来看，B14法兰的止口尺寸、安装孔位分布完全符合IEC标准的小法兰安装规范，输出轴的轴径、键槽尺寸与同机座号的通用电机完全互换，不需要额外调整连接法兰或者联轴器的加工尺寸，做设备改型或者旧机替换时可以直接对位安装，能大幅缩短现场装配的调整周期。机身侧面的接线盒采用独立压铸腔室设计，接线端子与机身壳体之间预留了足够的绝缘间隙，

　　进线口的密封结构可以阻挡车间内的粉尘、切削液飞溅进入接线腔，在机加工车间、日化灌装车间这类多粉尘、有轻度喷淋的工况下也能稳定运行，不会出现接线柱受潮短路的问题。输出轴端的轴承采用双侧密封深沟球轴承，能同时承受径向传动负载和少量的轴向窜动力，在配套齿轮减速箱、同步带传动轮、小型离心泵叶轮这类常见负载时，轴承的额定动负载余量能达到额定工况的1.8倍以上，长期连续运行也不会出现轴承过早磨损、输出轴窜动的问题。散热结构设计上，机身圆周方向的散热筋采用不等高渐变布局，靠近接线盒侧的筋条高度略低，给接线盒的安装固定留出足够的操作空间，靠近输出端盖侧的筋条密度更高，能针对性带走轴承运行产生的摩擦热量，后端的散热风罩采用加厚钢板冲压成型，

　　风叶为离心式结构，运行时产生的定向气流能顺着散热筋的轴向方向从后端吹向输出端，把定子绕组产生的热量持续带出壳体，在S1连续工作制的运行状态下，定子绕组的温升能稳定控制在F级绝缘的允许范围内，不会出现过热退磁、绝缘老化加速的问题。做三维建模时，所有安装配合面的尺寸都严格按照实物测绘的公差带做了预留，法兰止口的配合公差取H7级精度，输出轴的轴径公差取k6级，安装孔的位置度公差控制在0.1mm以内，导入装配体做干涉检查时，能直接和标准B14法兰的减速机、泵体连接位做配合约束，不需要反复调整模型的配合间隙。从实际选型适配的角度看，这类小功率铝壳电机的应用场景覆盖了绝大多数轻工制造领域的动力需求，不管是配套小型皮带输送机做主动辊动力，

　　还是给半自动封箱机、贴标机做驱动源，或是配套小型液压站做油泵动力，都能通过调整极数来匹配不同的输出转速需求，2极电机适配高转速小扭矩的负载，4极电机适配最通用的中等转速中等扭矩工况，6极、8极电机适配低转速大扭矩的直接传动场景，不需要额外增加大减速比的减速箱就能满足设备的运行转速要求。机身底脚采用可拆卸式设计，当设备需要采用卧式底脚安装时，直接把配套的冲压底脚用螺栓固定在机身预留的安装槽内即可，不需要更换整机壳体，同一款机身可以兼容B14法兰安装、B3底脚安装、B5大法兰安装三种主流安装形式，能减少生产端的壳体零件备货种类，也方便终端用户根据现场安装空间灵活调整安装方式。接线盒的方位可以根据现场走线需求做90度旋转调整，不管是左侧进线、右侧进线还是顶部进线，只需要松开接线盒与机身连接的固定螺栓，旋转到对应方位再重新紧固即可，不需要重新拆解电机内部的接线结构，现场布线时可以灵活适配线槽的走向，避免出现线缆过度弯折、走线距离过长的问题。
