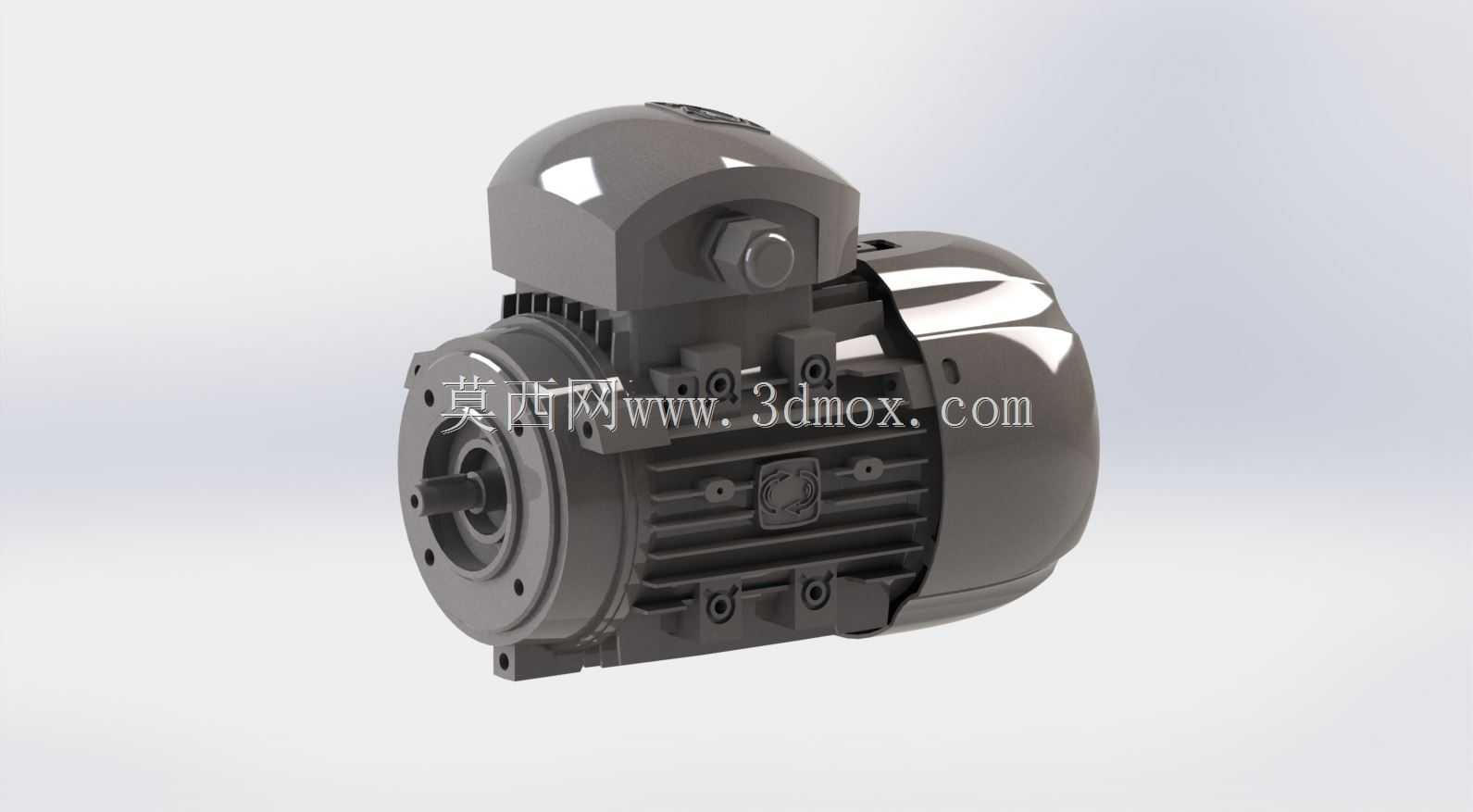

DELPHI_56_B14法兰安装异步电机结构

　　这款B14安装形式的56机座电机，在轻工输送、小型自动化专机、食品包装辅机这类对安装空间有严格限制的场景里适配性极强，区别于B3底脚安装、B5大法兰安装的机型，B14的小法兰止口设计不需要额外预留底脚固定的操作空间，也不会像B5法兰那样占用过多安装面的径向尺寸，很多紧凑布局的非标设备里，动力单元的安装位往往是夹在执行机构和机架钣金之间的狭窄区域，这款电机的外形轮廓刚好能适配这类局促的安装边界。从结构设计逻辑来看，机座上方的接线盒采用侧倾式出线布局，不是传统的顶部垂直出线，这种设计能降低整机的竖向安装高度，在设备顶部有护罩或者走线槽贴近电机布置的时候，不会出现接线盒和周边结构干涉的问题，接线盒的固定螺栓采用内嵌式六角结构，

　　外部没有突出的螺栓头，能避免设备运行过程中周边管线剐蹭螺栓造成的管线磨损。电机的散热筋沿机座轴向平行排布，筋条高度从机座中心向接线盒方向逐步收窄，既保证了定子铁芯区域的散热面积足够，又不会因为散热筋过高导致电机径向尺寸超出法兰安装的边界范围，端盖部分的法兰止口做了精车倒角，安装时能顺利滑入配套设备的安装定位孔，不需要反复调整对中，止口周边的安装螺孔采用均匀分布的内螺纹设计，螺栓从设备安装板侧穿入锁紧，固定后电机的法兰端面和安装板完全贴合，传动过程中不会出现径向窜动。输出轴端的轴伸采用标准圆柱形配合面，带标准键槽，适配常规的联轴器、带轮、小齿轮等传动连接件，轴伸根部的密封采用双唇口油封，能阻挡设备运行环境里的粉尘、切削液溅入轴承腔，

　　在有少量喷淋的食品加工设备、木工除尘配套的输送机构里，这种密封结构能有效延长轴承的维护周期。端盖和机座的配合面采用止口定位加密封胶槽设计，装配时在胶槽内填充密封胶后，整机的防护等级能满足常规工业环境的使用要求，不会因为车间内的浮尘、潮气进入机座内部造成绕组绝缘下降。电机后端的风罩采用卡扣加螺栓双重固定，风罩的进风孔做了翻边处理，既保证进风面积满足散热需求，又能防止较大的杂物被吸入风罩打坏风叶，后端盖的轴承室采用双轴承支撑结构，能承受一定的径向负载，在电机输出端直接安装小直径同步带轮、输送辊筒连接盘的时候，不需要额外增加支撑轴承座，能进一步简化设备的传动结构。从安装边界尺寸来看，法兰止口的直径、

　　安装孔的孔距都严格遵循56机座B14安装的标准尺寸，替换同规格的其他品牌同参数电机时，不需要重新加工设备的安装板，也不需要调整传动部件的中心高，能直接完成替换，接线盒的进线口采用标准螺纹接口，适配常规的金属防水接头，现场布线时不需要额外做转接处理。在实际选型应用中，这类小功率法兰安装电机常被用在小型皮带输送机的驱动端、包装机的送膜机构、自动拧螺丝机的主轴进给动力、小型风机的驱动单元等场景，因为没有突出的底脚结构，安装时可以直接贴紧设备的立式安装板，甚至可以倒装在设备的顶板下方，不会因为底脚干涉导致安装角度受限。设计建模过程中，对机座的壁厚做了均匀化处理，所有转角位置都做了铸造圆角，既符合铝壳电机的铸造工艺要求，避免铸造时出现应力集中导致的壳体开裂，也能减少整机的重量，在移动类小型设备上使用时，不会因为电机自重过大增加设备的整体负载。端盖上的固定螺栓采用沉头布局，螺栓锁紧后端面和端盖表面齐平，不会在电机外表面留下突出的棱角，在设备安装调试过程中，能避免操作人员被突出的螺栓头刮伤，也不会勾挂周边的气管、电缆等柔性管线。
