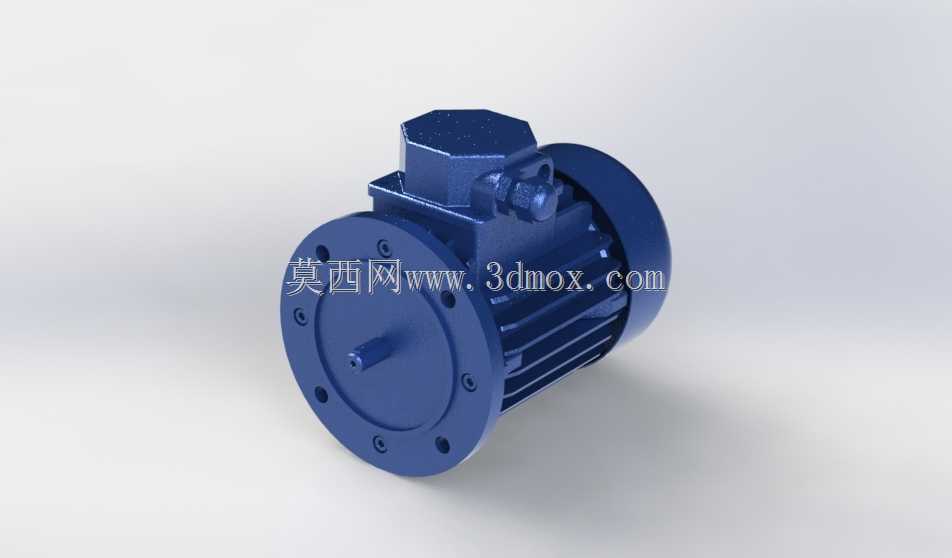

B5法兰安装IEC63机座三相异步电机

　　这款B5安装形式的IEC63机座电机，是小型工业传动场景里应用极广的动力输出部件，日常在轻工输送线、小型食品加工设备、台式实验装置、小型风机泵类负载上都能见到同规格产品的身影。从结构设计来看，采用B5法兰端盖直接对接设备安装面的形式，没有底脚结构，安装时依靠法兰端面上的均布螺栓孔完成定位锁紧，相比B3底脚安装的机型，能大幅缩减设备轴向的安装占用空间，很适合安装空间紧凑、动力端需要直接和减速箱、泵体、风轮直连的配套场景。

　　从外形与安装边界来看，该机座号对应63mm的中心高参数，法兰端的止口尺寸、螺栓孔分布圆直径、轴伸直径、键槽尺寸都严格遵循IEC标准尺寸规范，做设备配套选型时，只要负载端的对接接口符合对应标准，不需要额外做转接法兰或者轴套加工，就能完成适配装配，能大幅缩短设备开发阶段的选型适配周期。轴伸采用标准圆柱形轴伸，配套平键传递扭矩，输出轴的径向跳动、端面跳动公差都控制在常规工业电机的通用精度范围内，能满足绝大多数通用传动场景的同轴度要求，不需要额外做高精度的动平衡调校就能稳定运行。

　　接线盒部分设置在机座顶部的侧方位置，接线腔内部预留了足够的接线操作空间，能方便现场施工时完成电源线缆的压接、接地端子的固定，接线盒的密封结构能满足常规工业车间的防尘防溅要求，适配多数无特殊腐蚀、无防爆要求的普通工业作业环境。机座外壳采用散热筋结构设计，沿机座圆周方向均匀分布的纵向散热筋，能在电机运行时通过自然风冷或者自带的后端风轮风冷，把定子绕组产生的热量快速传导散发出去，保证电机在额定负载下长期运行时，绕组温升控制在绝缘等级允许的范围内，避免过热导致的绝缘老化加速问题。

　　端盖部分采用铸铁材质加工，法兰端的安装平面经过铣削加工，平面度公差能保证和设备安装面贴合时没有明显间隙，避免长期运行出现振动偏大的问题。后端的风罩采用薄钢板冲压成型，表面做喷塑防锈处理，既能保护内部的冷却风轮不被外物触碰，又能引导冷却风沿散热筋轴向流动，提升散热效率。从功能特性来看，该规格电机作为通用型动力源，能适配恒转速、负载波动不大的连续运行工况，也能支持短时间的过载启动，只要配套的过载保护参数设置合理，就能在小型皮带输送机、小型搅拌机、低压输送泵、台式钻铣设备等场景下长期稳定运行。

　　建模过程中，对安装配合面的尺寸做了严格的标准对齐，法兰止口的配合公差、轴伸的尺寸公差、安装孔的位置度都按照实际工业产品的加工公差做了对应设置，在做设备整体装配仿真时，可以直接调用该模型完成对接干涉检查，不需要额外调整安装接口的尺寸参数。模型还原了实物的所有外部结构细节，包括接线盒的紧固螺栓位置、散热筋的分布形态、吊环安装孔、端盖紧固螺栓的位置，在做设备三维布局时，能准确核对电机周边的操作空间、维护空间，避免出现设备组装完成后接线操作空间不足、维护时无法拆卸端盖螺栓的问题。

　　在实际设备设计选型时，这类小机座法兰安装电机的选型要点，首先要核对输出轴的扭矩参数是否匹配负载的启动扭矩、运行扭矩要求，其次要核对法兰的安装尺寸是否和对接的部件接口匹配，还要确认电机的总长尺寸是否在设备的安装空间范围内，避免出现轴向尺寸干涉。该模型的所有外部尺寸都和实物保持一致，能在设计阶段直接完成空间布局校验，减少后续实物试装时出现的尺寸不匹配问题。对于做小型自动化设备、轻工机械设计的工程师来说，这类标准件的三维模型不需要自行从零建模，直接调用就能快速完成整机的装配设计，把更多的精力放在核心功能结构的设计优化上，提升整体的设计效率。
