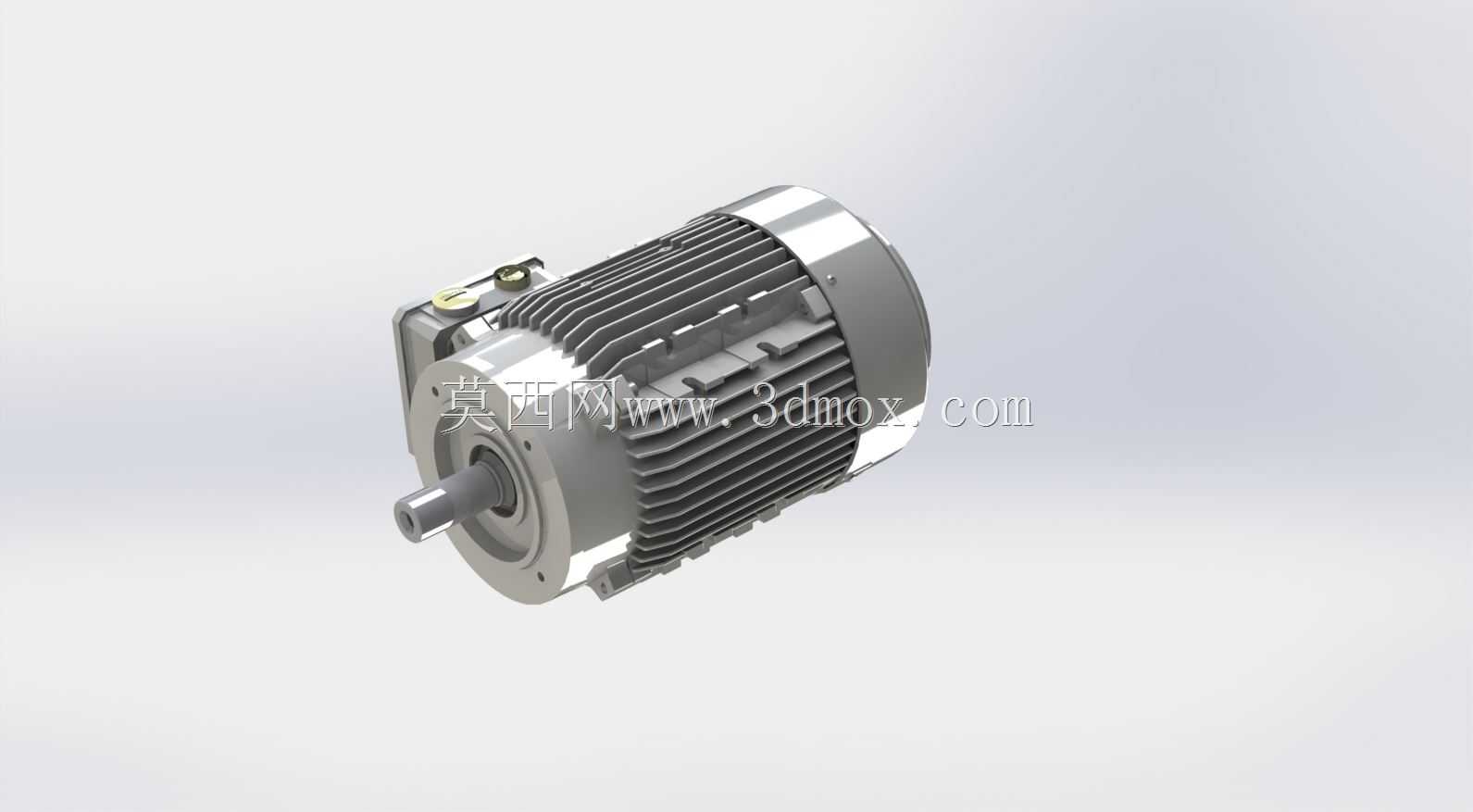

拉弗特AMHE100L三相异步电机结构

　　这款拉弗特AMHE100L电机的三维结构，还原了100机座号低压三相异步电机的完整实体特征，可直接用于设备布局阶段的干涉校验、安装工装设计以及传动链路的匹配校核。从实际工业场景来看，这类机座号的电机覆盖了绝大多数通用工业传动需求，不管是小型输送线的辊筒驱动、风机水泵的动力输入，还是小型机床的进给动力源、包装设备的主传动单元，都能见到同规格电机的应用，在轻工制造、暖通配套、物料输送、小型机加工设备领域的装机量占比很高。

　　从结构设计逻辑来看，模型完整复现了电机的散热筋布局：机壳外圆周均匀分布的轴向散热筋，高度与筋条间距完全匹配100L机座的散热设计要求，既保证了电机自扇冷工况下的空气流通换热效率，也兼顾了壳体的结构刚性，避免电机运行时的电磁振动引发壳体共振。端盖部分的止口配合尺寸、安装法兰的螺栓孔位分布，完全遵循IEC标准机座的安装规范，B3底脚安装的孔距、轴伸端的键槽尺寸、中心高参数都和实体产品保持一致，设计人员在做设备布局时，不需要额外核对安装边界，直接调用模型就能完成电机安装位的孔位预留、传动对接的同轴度校验。

　　在功能特性的还原上，模型保留了接线盒的实体结构，接线盒位于机壳顶部的安装位置、进线口的密封结构尺寸、接线端子的排布空间都做了准确复刻，设计电气布线时可以直接参考接线盒的位置规划线缆走向，避免出现线缆弯折半径不足、与周边结构件干涉的问题。轴伸端的轴承位结构、后端盖的风罩安装位也做了完整呈现，风罩的通风间隙尺寸和扇叶的匹配关系符合自扇冷电机的风路设计要求，能直观体现电机运行时冷却风的流向路径，方便设计人员在做设备整体防护结构时，预留足够的进风出风空间，避免因遮挡通风路径导致电机温升超标。

　　从安装边界的维度来看，这款100L机座的电机轴向长度、径向最大尺寸、底脚安装面的平面度特征都在模型中有准确体现，底脚的安装孔为长圆孔设计，允许安装时存在小范围的轴向位置调整，适配不同安装底座的加工误差。轴伸端的轴径、键槽宽度和深度符合标准传动件的配合要求，不管是搭配联轴器直连传动，还是通过带轮、链轮做减速传动，都能直接在模型中完成配合件的装配校验，不需要反复测量实体尺寸。另外模型也还原了电机吊环的安装位置，在做设备整体吊装方案设计时，可以直接参考吊环位置规划吊点，避免吊装时出现电机磕碰、受力不均的问题。

　　在实际设计工作中，这类准确的电机三维模型能大幅减少前期选型的沟通成本，结构设计人员不需要等待供应商提供二维图纸，就能直接完成设备的整体布局，提前排查电机与周边护罩、管线、其他传动部件的干涉问题。比如在设计小型皮带输送机时，调用这个模型可以直接确定电机的安装高度，核对电机轴与输送机主动辊轴的中心距，匹配三角带的型号与长度，同时预留出电机调整张紧的行程空间；在做小型离心风机配套设计时，可以直接核对电机轴与风机叶轮的配合尺寸，确认风筒与电机后端风罩的安全距离，避免运行时出现擦碰。模型的壳体壁厚、加强筋的分布也符合铸造工艺的要求，对于需要做电机定制化改造、加装编码器或者刹车模块的设计场景，也能直接参考后端盖的安装尺寸完成附加模块的适配设计，不需要对电机本体结构做二次测绘。
