荏原LPCD系列卧式离心泵结构设计

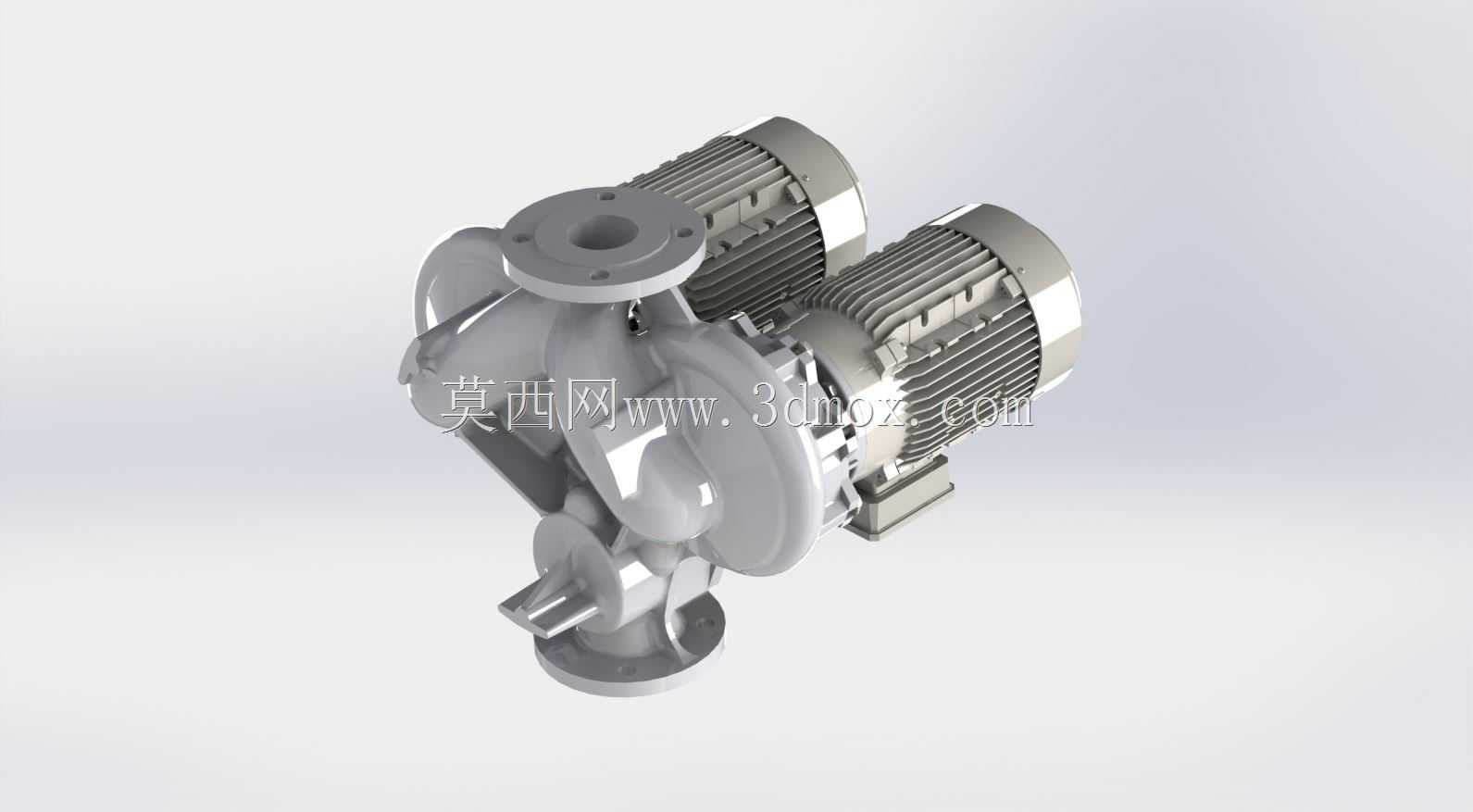

　　在民用建筑供水、工业循环水系统、暖通空调水回路以及中小型水处理场站的流体输送场景中，卧式单级离心泵始终是核心的流体动力设备，这类设备的运行稳定性直接决定整个管路系统的输送效率与运维成本。本次呈现的荏原LPCD系列65-160规格IE3能效等级离心泵结构，完全按照实际工业应用的安装与运行需求完成三维结构搭建，可直接用于管路系统的布局校核、泵站的集成设计以及同类型设备的结构参考。

　　从实际使用场景来看，该规格离心泵适配的管路通径为DN65，额定工况下的叶轮直径对应160mm规格，能够覆盖常规中小型建筑的分区供水、生产车间的冷却循环水输送、暖通系统的冷热水循环等常见工况，IE3能效等级的电机配置也符合当前工业设备的能效准入要求，可有效降低长期运行的电能损耗。设备采用泵体与电机直联的卧式安装结构，相比带联轴器的长轴传动结构，整体轴向尺寸更紧凑，安装时不需要额外调整传动对中度，能够减少现场安装的调试工作量，同时也降低了传动环节的故障点，提升设备长期运行的可靠性。

　　从结构设计的细节来看，泵体采用后开门式结构设计，在进行叶轮清理、机械密封更换等日常运维操作时，不需要拆卸泵体与进出水管路的连接法兰，只需要将电机与泵体的连接支架拆开，即可将电机连同叶轮、密封组件整体抽出，大幅缩短运维的停机时间。泵体的进出口法兰采用标准法兰连接尺寸，进出水口分别位于泵体的轴向与径向位置，其中进水口沿轴向水平设置，出水口沿垂直方向向上布置，这种流道布局能够让流体在进入叶轮前保持稳定的轴向流态，减少流体在泵腔内的紊流损失，提升泵的水力效率。叶轮采用闭式离心叶轮结构，叶片的型线按照流体力学原理优化设计，能够在保证额定扬程与流量参数的前提下，降低叶轮旋转时的流体冲击噪声，同时平衡孔的设计能够平衡叶轮前后盖板的压力差，减少轴向力对电机轴承的负载，延长轴承的使用寿命。

　　在安装边界的设计上，整个泵组的底座采用一体化铸造的支撑结构，底座上预留了标准的地脚螺栓安装孔，安装时只需要按照底座的孔位尺寸浇筑混凝土基础，完成地脚螺栓的固定即可保证泵组的安装稳定性。泵体与电机的连接采用标准化的支架结构，支架的加工精度保证了电机轴与泵轴的同轴度要求，避免因为同轴度偏差导致的运行振动、密封过早损坏等问题。机械密封腔的结构设计预留了足够的散热空间，能够保证输送常温清水类介质时，密封面的温度处于合理区间，避免密封件因为过热出现老化失效。电机的散热筋结构沿电机外壳轴向均匀布置，能够在电机运行时通过自带的散热风扇形成稳定的轴向冷却风路，保证电机在额定负载下的绕组温度处于允许范围内，即使在夏季高温环境下连续运行也不会出现过热保护停机的问题。

　　在三维建模的细节处理上，所有的连接螺栓、密封垫片、接线盒、吊环等附属结构都按照实际产品的尺寸完成建模，在进行泵站整体布局设计时，可以直接将该模型导入装配环境，校核泵组与周边管路、阀门、电控设备的安装间隙，避免现场安装时出现设备干涉、操作空间不足的问题。泵体的流道部分完全按照实际水力模型的尺寸构建，在进行管路系统的流场仿真分析时，可以直接提取泵体的流道模型进行网格划分，不需要额外进行流道的逆向建模工作，能够大幅缩短系统仿真的前处理周期。对于设备选型人员来说，通过该三维模型可以直观了解泵组的整体外形、安装尺寸、接口位置，不需要反复核对二维图纸的尺寸标注，就能快速完成设备的选型匹配与安装布局规划，减少选型阶段的尺寸核对错误。

　　从实际工程应用的角度出发，这类直联式卧式离心泵的结构设计核心是在保证性能参数的前提下，尽可能压缩设备的占用空间，降低安装与运维的难度，同时兼顾长期运行的可靠性。该模型还原了产品的所有结构细节，包括泵体的加强筋布局、电机的接线方向、吊环的安装位置、底座的加强结构等，能够满足结构设计人员在进行泵站集成、管路布局、设备改造时的所有三维设计需求，避免因为模型细节缺失导致的设计偏差。
