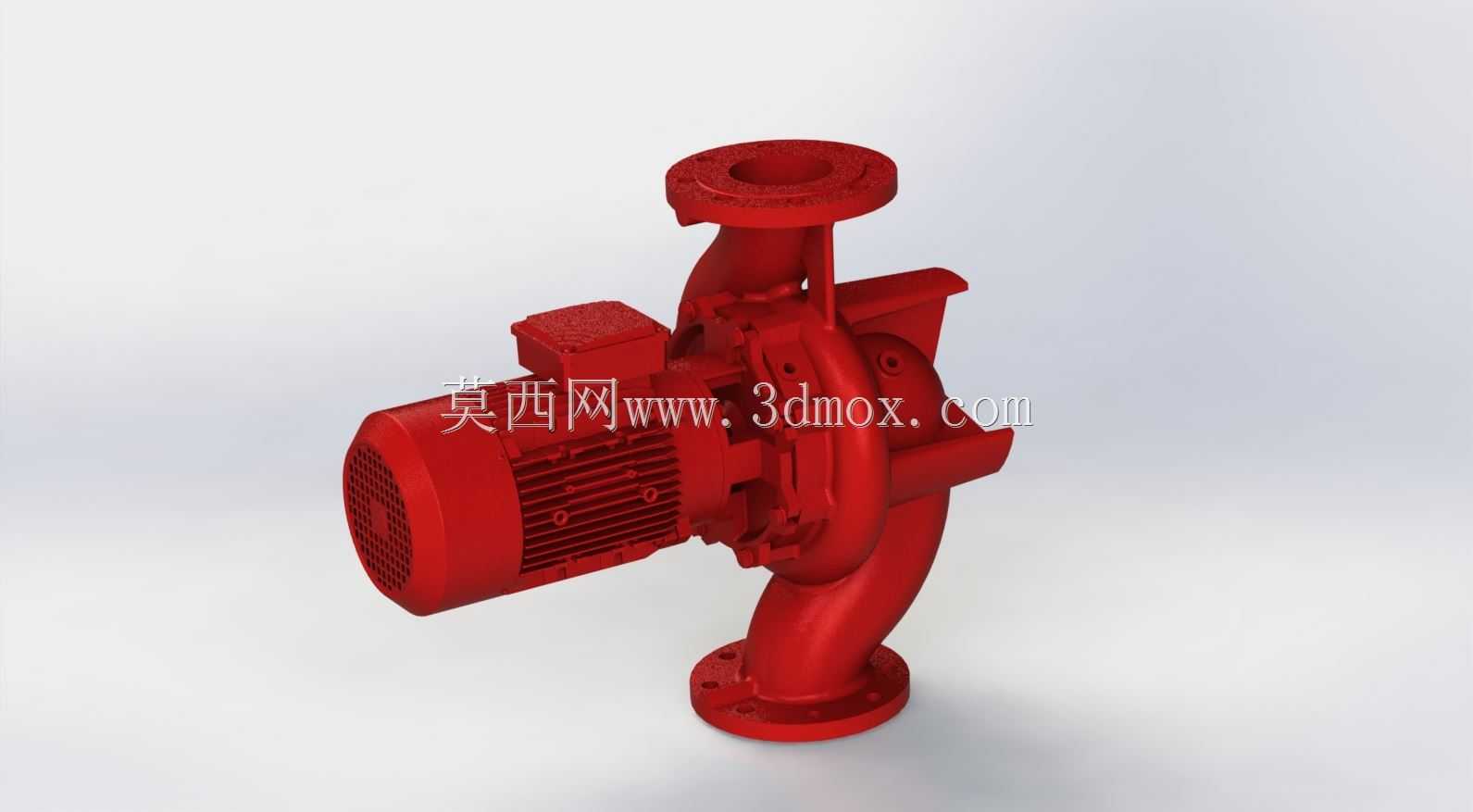

荏原单级管道离心泵三维结构设计

　　这款管道式离心泵的结构设计，完全贴合民用建筑供水、工业循环水系统、暖通空调水回路这类常见的流体输送场景需求，做三维建模的时候首先要考虑的就是安装场景的适配性——这类泵大多是直接串接在管路中间，不需要额外做复杂的混凝土基础，所以进出口法兰的同轴度、泵体与电机的连接刚性是建模时优先卡控的尺寸边界。从功能结构来看，泵体采用的是立式管道式结构，进出口位于同一水平轴线上，和常规闸阀、蝶阀的管路通径匹配，现场安装的时候不需要调整管路走向，直接对接法兰就能完成装配，能大幅缩减现场施工的改管工作量。泵的过流部分采用蜗壳式流道设计，建模时要严格把控叶轮出口和蜗壳隔舌的间隙，这个间隙如果留大了会降低容积效率，留小了运行时容易出现叶轮擦碰蜗壳的故障，

　　一般按照叶轮直径的千分之三到千分之五来预留间隙，同时要做静平衡配重结构的预留，避免高速运行时出现振动超标的问题。和电机直连的结构取消了传统离心泵的联轴器部件，泵轴和电机输出轴采用同轴直联设计，不仅缩短了整机的轴向尺寸，还减少了联轴器传动带来的功率损耗，传动效率比带联轴器的结构高3%到5%左右，同时也减少了日常运维时对联轴器找正、弹性块更换的工作量。建模过程中要注意密封腔的尺寸预留，这类管道泵常用机械密封结构，密封腔的内径、深度要和标准机械密封的安装尺寸匹配，同时要预留密封冲洗水的流道，避免输送含少量杂质的流体时出现密封面干磨的问题。安装边界方面，底部的安装脚座要预留标准的地脚螺栓孔位，孔位的间距要和同参数段的常规管道泵安装尺寸兼容，

　　方便用户替换旧设备时不需要重新打孔固定；顶部的排气螺塞位置要设在泵腔的最高点，方便首次启泵时排净腔内空气，避免气缚现象影响泵的出力。从实际使用的角度，这类泵的扬程覆盖10米到80米区间，流量范围适配每小时几吨到上百吨的输送需求，既可以用于建筑高层的供水增压，也可以用于工厂生产工艺的循环水输送，还能用于暖通系统的冷热水循环，输送介质温度在-10℃到120℃区间时不需要做特殊的结构改型。建模时还要考虑泵体的壁厚设计，按照1.6MPa的公称压力来计算壁厚，泵体材质采用铸铁时，壁厚要满足水压试验2.4MPa无渗漏的强度要求，同时在泵体的法兰连接处要做加强筋结构，避免法兰紧固时出现泵体变形的问题。叶轮部分采用闭式叶轮结构，

　　叶片的型线按照三元流理论做优化，建模时要保证叶片的进口安放角和来流方向匹配，减少进口冲击损失，同时叶轮的前后盖板要做等厚设计，兼顾铸造工艺性和水力效率。电机和泵体的连接法兰采用止口定位结构，装配时止口的配合公差选H7/h6，保证电机轴和泵轴的同轴度，避免运行时出现轴封偏磨、轴承发热的问题。轴承部分选用深沟球轴承，能够同时承受径向力和少量的轴向力，轴承室的尺寸要和标准轴承的安装尺寸匹配，同时要预留润滑脂的填充空间，以及轴承端盖的密封结构，防止灰尘进入轴承室、润滑脂泄漏。在做三维装配的时候，要把所有运动部件和静止部件的干涉都排查清楚，比如叶轮和泵体、密封环和叶轮口环、轴和密封压盖这些配合位置，既要保证合理的配合间隙，又不能出现运行干涉。另外，泵体上的放水螺塞要设在泵腔的最低点，方便冬季停机时排净泵内存水，避免冻裂泵体；接线盒的位置要设在电机的侧面，方便现场接线操作，同时接线盒的防护等级要满足IP55的要求，适配户外安装的场景需求。
