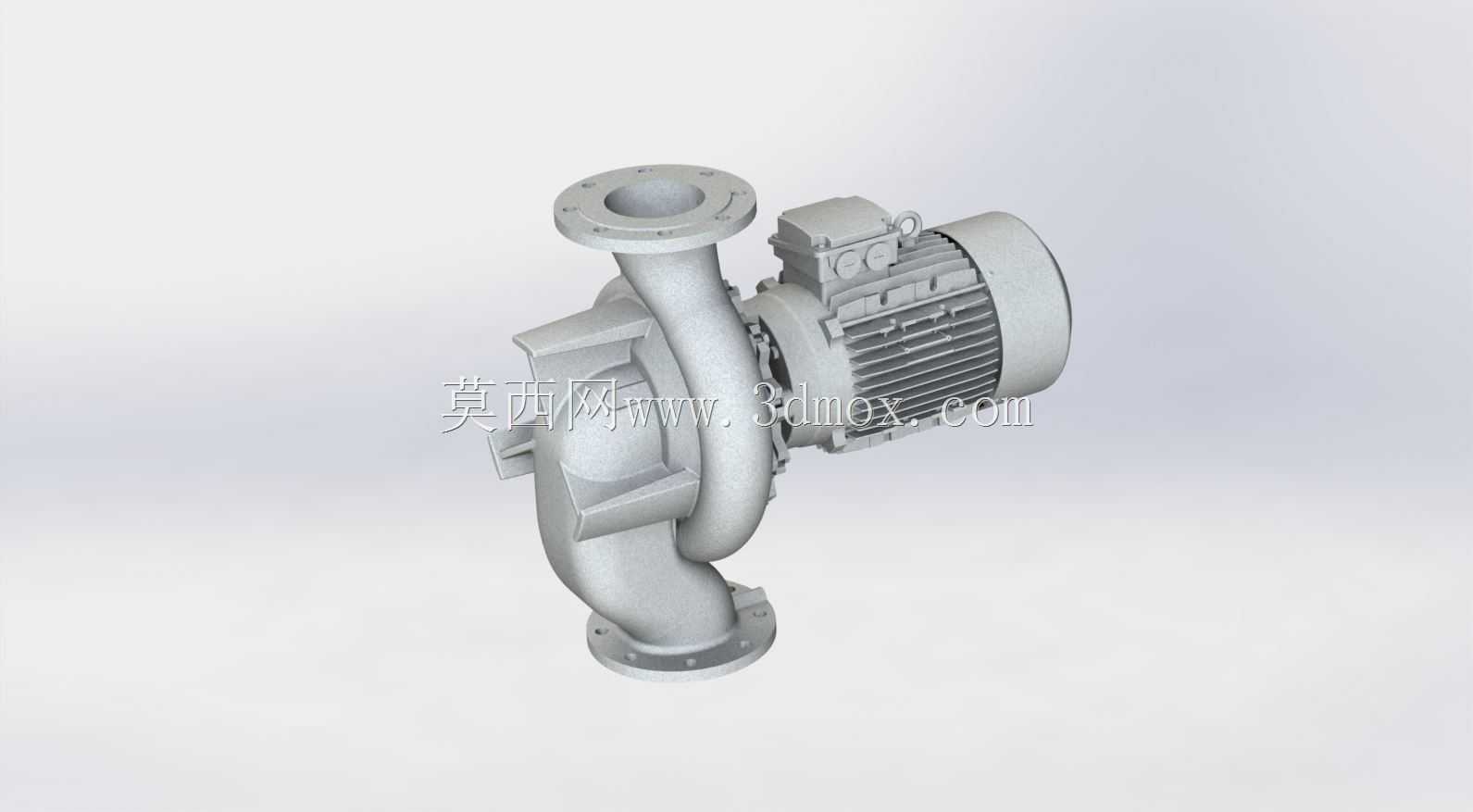

荏原LPC4I系列卧式管道离心泵结构

　　这款卧式单级离心泵的结构设计完全贴合民用及工业流体输送场景的安装需求，泵体采用经典的管道式进出水口布局，进出口法兰轴线处于同一直线，可直接像阀门一样串联在水平管路中，无需额外调整管路走向，大幅降低现场安装的改造成本。从结构细节来看，泵腔采用蜗壳式流道设计，过流断面顺着叶轮旋转方向逐渐扩大，能有效将叶轮甩出的高速流体的动能转化为压力能，减少水力损失，这种设计在清水、轻度腐蚀性流体的输送场景中适配性极强，常见于建筑供水、暖通空调循环、工业冷却水系统、市政给排水等工况。

　　泵与电机采用共轴直联结构，取消了传统联轴器连接的冗余部件，泵轴直接与电机输出轴刚性连接，整体同轴度误差控制在极小范围内，运行时的径向跳动量远低于联轴器传动的泵型，既减少了传动环节的功率损耗，也降低了运行时的振动和噪声，同时缩短了整机的轴向尺寸，对于安装空间局促的管井、设备夹层等场景十分友好。叶轮采用闭式结构设计，前后盖板与叶片一体成型，流道表面光滑过渡，针对输送清水类介质优化了叶片进口安放角，能有效降低进口处的流体涡流，减少气蚀发生的概率，延长泵体的过流部件使用寿命。

　　安装边界方面，泵体底部设置有一体式安装脚座，脚座上的安装孔位经过精准定位，可直接固定在混凝土基础或钢制安装支架上，安装时需保证基础平面的平面度误差不超过0.1mm/m，避免泵体受安装应力导致轴封磨损。进出口法兰采用标准PN16压力等级的法兰尺寸，法兰密封面为突面结构，适配常规的橡胶垫片或金属缠绕垫片，可满足1.6MPa以下工作压力的管路连接需求。轴封部分采用机械密封结构，相比传统填料密封，机械密封的泄漏量极小，无需频繁调整填料压盖，日常维护工作量大幅降低，密封面采用硬质合金对石墨的摩擦副材质，可耐受常规工况下的磨损，使用寿命更长。

　　从设计思路来看，这款泵的结构充分考虑了通用场景的维护便利性，泵体的后盖与电机支架采用螺栓连接，检修时无需拆卸泵体进出水口的管路连接，只需拆开连接螺栓即可将电机、叶轮、后盖整体抽出，快速完成机械密封更换、叶轮清理等维护操作，大幅缩短停机维护时间。泵体顶部设置有排气螺塞，首次启动前可拧开螺塞排出泵腔内的空气，避免气缚现象导致泵无法正常吸液，泵体底部设置有泄放螺塞，冬季停机或长期停用吋可拧开螺塞排空泵腔内的残留液体，防止冻裂泵体或残留介质腐蚀过流部件。

　　在实际选型适配中，这款泵的结构参数覆盖了常规中小流量高扬程的供水需求，直联结构的设计让整机的转动部件动平衡精度更高，运行转速与电机同步转速一致，运行平稳性更好，适合长期连续运行的工况。电机采用标准B35安装结构的三相异步电机，散热筋沿电机外壳轴向均匀分布，风扇端的风罩导流设计可保证冷却空气顺着散热筋全程流过电机外壳，即使在密闭的设备机房内也能保证电机散热效果，避免电机过热烧毁。接线盒设置在电机顶部，可根据现场布线需求调整接线方向，适配不同方向的进线管路，现场布线灵活性更强。

　　整体结构没有冗余的设计部件，所有结构细节都围绕管道安装场景的安装、维护、运行需求优化，过流部件的壁厚经过强度校核，可承受额定压力下的水锤冲击，泵体与电机连接的支架采用铸铁材质，刚性充足，可承受运行时的径向力，避免轴系变形导致的密封失效、轴承磨损等问题。
