格兰富Alpha3家用热水循环屏蔽泵结构

　　这款循环泵的三维结构还原，完全围绕民用暖通系统的实际安装与运行需求搭建，首先从应用场景来看，这类屏蔽式循环泵主要搭载在分户式采暖系统、家用热水回水管路、小型壁挂炉配套循环回路中，承担管路内冷热水介质的闭式循环驱动任务，和普通端吸泵不同，它不需要额外搭建复杂的安装基础，直接串接在管路中即可完成部署，适配绝大多数家装管路的走管布局。

　　从实际用途出发，这款泵的核心作用是克服管路沿程阻力与局部阻力，让采暖回路里的热水能够持续流经散热器、地暖盘管等换热末端，或是让热水管路里滞留的冷水快速回流到加热端，实现开水即热的使用效果，避免管路冷水浪费。因为是湿转子屏蔽结构，泵的转子腔体和输送介质直接连通，不需要额外设置机械密封结构，从根源上规避了普通离心泵常见的轴封渗漏问题，非常适合对防漏要求较高的家装室内场景。

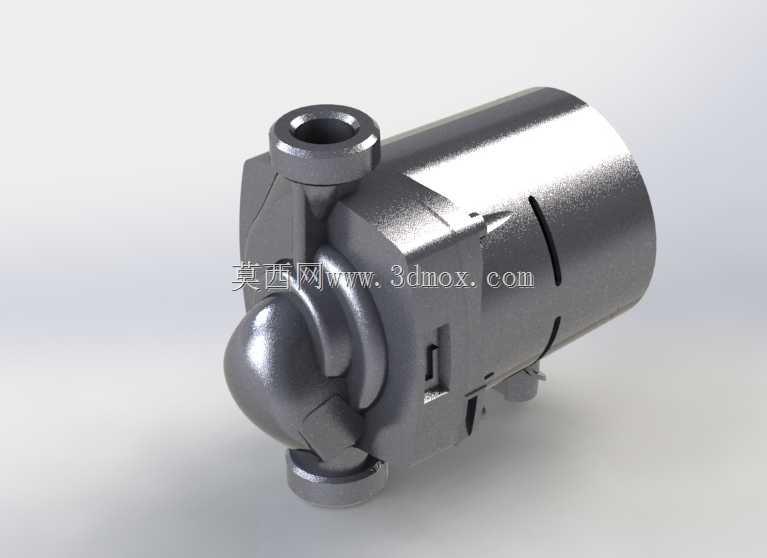

　　在功能特性的结构还原上，建模时重点还原了泵头的流道结构，进水口与出水口采用同轴线的螺纹接口设计，接口间距匹配行业通用的130mm安装距标准，不管是替换旧款同规格循环泵，还是新系统安装，都不需要额外调整管路长度，能直接适配现有管路的接口位置。泵体的电机部分采用一体化压铸外壳，表面做了散热筋结构的简化还原，因为屏蔽泵的电机热量会通过输送的介质带走，外壳的散热结构主要承担辅助散热作用，同时外壳的安装脚位置做了加强筋处理，能够承受管路运行时产生的振动与应力，避免长期运行出现安装脚断裂的问题。泵头的排气螺塞位置也做了精准还原，实际安装调试时，只需要拧开顶部的排气螺塞，就能排净泵腔内部的空气，避免泵运行时出现气缚、流量不足的问题。

　　设计思路上，整个模型完全按照实物的装配关系搭建，泵壳、叶轮、转子组件、定子外壳、接线盒各个部件的配合边界都做了清晰的区分，没有出现部件干涉的问题。从安装边界来看，泵体的整体径向尺寸控制在紧凑范围内，两侧预留的管路操作空间只需要满足扳手拧动管螺纹的空间需求即可，不需要预留过大的检修空间，接线盒的位置设置在泵体侧上方，接线操作时不会被管路遮挡，电气接线的走线空间充足，同时泵体支持多角度安装，只要保证电机轴处于水平状态，安装方向可以根据管路走向调整接线盒的朝向，适配不同的安装环境，比如橱柜内狭小空间、壁挂炉下方的局促安装位都能顺利部署。

　　从结构细节来看，泵的叶轮采用离心式闭式流道设计，建模时还原了叶轮的叶片弧度，这个弧度是匹配低扬程大流量的运行工况设计的，家用循环系统的扬程需求通常在6-10米水柱区间，这款泵的水力结构完全覆盖这个工况区间，运行时的水力噪声更低，因为湿转子结构的运行部件都浸泡在水中，水本身可以起到润滑与降噪的作用，运行时的噪声控制在极低水平，不会对室内居住环境产生噪声干扰。泵体的连接法兰部分和泵壳采用一体化结构，减少了额外的连接密封点，降低了渗漏风险，进出口的管螺纹尺寸符合通用家用管路的螺纹标准，可以直接和常见的PPR管接头、金属管接头匹配连接，不需要额外定制转接头。

　　在建模的细节处理上，还还原了泵体表面的定位凸台、安装标识的位置结构，这些结构在实际生产中是用于装配定位与参数标识的，在做管路系统整体装配建模时，可以通过这些定位结构快速匹配安装支架、保温套等附属配件的位置，不需要额外做尺寸测量。整个泵体的重量分布也做了结构上的对应，电机部分的重量占比约为整体的三分之二，安装时的承重重心落在两个安装脚的中心位置，长期运行不会因为重心偏移导致管路接口受力变形。
