一英寸842型黄铜手柄式球阀结构设计

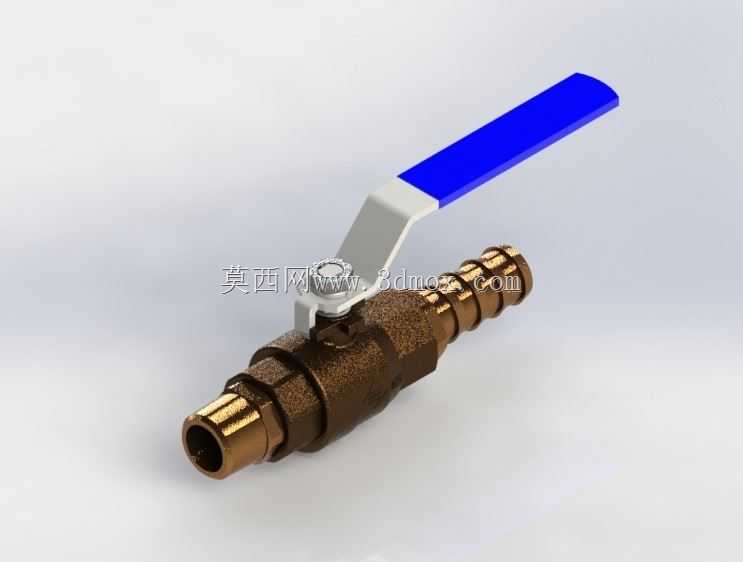

　　这款一英寸规格的842型球阀，核心适配低压流体输送场景下的软管接驳管路，常见于小型气动系统、低压给排水支路、实验室气路、小型液压站回油支路等需要频繁通断操作的工位，相比同通径的闸阀、截止阀，其90度启闭的操作逻辑能大幅降低工位操作的动作幅度，在狭窄安装空间内的操作便利性优势明显。阀体采用黄铜锻压成型工艺，材质本身的耐腐蚀性适配常规水、压缩空气、低压无腐蚀性油品的输送需求，锻压坯体的致密度远高于铸造阀体，能在1.6MPa额定工作压力下长期稳定工作，避免铸造气孔带来的渗漏隐患。两端采用宝塔式软管接头结构，接头外壁设计有多道环形倒刺，安装时无需额外加工法兰或螺纹接口，直接将对应内径的橡胶管、PVC软管套接在接头上，

　　配合喉箍锁紧即可完成密封连接，大幅降低现场管路改造的安装工时，尤其适合设备端的临时管路接驳、移动式设备的流体管路连接场景。手柄采用蓝白双色的冲压钢件外包塑结构，蓝色握持段做了防滑纹理处理，操作时的握持摩擦力足够，即使手上沾有少量油污也能稳定施力，手柄与阀杆的连接采用扁方定位结构，避免长期操作后出现手柄打滑、启闭角度不到位的问题，阀杆位置设置了两道O型密封圈，在阀杆转动过程中能持续保持密封性能，避免阀杆位置的跑冒滴漏问题。球体采用精磨黄铜球体，与阀座的密封面贴合度经过配研处理，在全通径的流道设计下，流体通过阀门时的压损极小，不会出现同通径截止阀那种明显的节流降压问题，全开状态下流道与管路通径完全一致，也能适配管路内少量杂质的通过需求，

　　不会出现小开度下的杂质卡滞问题。从安装边界来看，阀门整体长度控制在110mm左右，手柄全开状态下的横向伸出长度为85mm，安装时需要预留出至少90mm的手柄操作空间，避免手柄被周边管路或结构件遮挡导致无法完全启闭，阀体本身的中心高度为42mm，安装时接头轴线与安装基面的距离不需要额外预留过多空间，在紧凑型阀岛、小型设备内部的管路排布中能有效节省安装空间。设计过程中重点考量了手动操作的力矩平衡，通过阀座密封压缩量的合理匹配，将启闭力矩控制在1.5N·m以内，操作人员不需要借助扳手等工具，徒手就能完成启闭操作，同时密封压缩量的设置也保证了在额定工作压力下的零泄漏要求，不会因为力矩过小导致密封失效。在实际选型应用中，

　　这款阀门不适合高压蒸汽、强腐蚀性酸碱流体的输送场景，主要针对民用给排水、小型工业设备的低压流体管路做通断控制，相比塑料球阀，其黄铜阀体的抗冲击性能更好，在现场施工、设备移动过程中不容易因为磕碰出现阀体开裂的问题，相比不锈钢球阀，其成本优势明显，在非腐蚀性流体场景下的性价比更高。结构建模过程中，对阀体的流道做了等径处理，避免流道突变带来的流体紊流、噪音问题，接头位置的倒刺角度做了15度的导向设计，软管套接时能顺着导向面顺利套入，倒刺的高度设置为1.2mm，既能保证套接后的拉脱力满足1MPa压力下不脱管的要求，也不会因为倒刺过高导致软管安装难度过大。阀杆的防吹出结构做了内置式设计，即使在阀腔压力异常升高的情况下，阀杆也不会被内部压力顶出造成安全事故，这一点在气动系统的压力波动场景下尤为重要，能避免阀杆飞出带来的安全隐患。手柄的限位结构设置在阀体顶部的铸造凸台上，启闭位置的限位角度精准控制在90度±1度范围内，操作人员扳动手柄到限位位置时就能明确知晓阀门处于全开或全关状态，不需要额外观察手柄位置来判断启闭状态，降低误操作的概率。
